实训指导3.1-2CISCO访问控制列表ACL.
为什么要使用访问列表
172.16.0.0
Token Ring
Internet
FDDI
172.17.0.0
–管理网络中逐步增长的 IP 数据
–当数据通过路由器时进行过滤
专业务实 学以致用
访问列表的应用
端口上的数据传输
虚拟会话 (IP)
–允许、拒绝数据包通过路由器 –允许、拒绝Telnet会话的建立 –没有设置访问列表时，所有的数据包都会在网络上传输
扩展 ACLs
为了更加精确地控制流量过滤，您可以使用编号在 100 到 199 之 间以及 2000 到 2699 之间的扩展 ACL（最多可使用 800 个扩展 A CL）。您也可以对扩展 ACL 命名.
专业务实 学以致用
扩展ACLs
测试端口和服务
专业务实 学以致用
配置扩展 ACLs 举例：
专业务实 学以致用
数据包过滤
当数据包到达过滤数据包的路由器时，路由器会从数据包报头中提取某些信息 ，根据过滤规则决定该数据包是应该通过还是应该丢弃.
ACL 可以从数据包报头中提取以下信息，根据规则进行测试，然后决定是“允 许”还是“拒绝”：
–源 IP 地址 –目的 IP 地址 –ICMP 消息类型 ACL 也可以提取上层信息并根据规则对其进行测试。上层信息包括： – TCP/UDP 源端口 –TCP/UDP 目的端口
mit 语句，否则所有流量都会被阻止.
For example,图中的两个 ACL （101 和 102）具有相同的效果.
专业务实 学以致用
配置标准 ACL
在图中，路由器会检查进入 Fa0/0 的数据包的源地址:
–access-list 2 deny 192.168.10.1 –access-list 2 permit 192.168.10.0 0.0.0.255 –access-list 2 deny 192.168.0.0 0.0.255.255 –access-list 2 permit 192.0.0.0 0.255.255.255
配置标准 ACL 之后，可以使用 ip access-group 命令将其关联到接口:
Router(config-if)#ip access-group {access-list-number | access-list-name} {in | out}
专业务实 学以致用
将标准 ACLs 应用到接口
专业务实 学以致用
ACL 通配符掩码
通配符掩码使用以下规则 匹配二进制 1 和 0: 通配符掩码位 0 — 匹配地址
中对应位的值 通配符掩码位 1 — 忽略地址
中对应位的值
专业务实 学以致用
ACL通配符掩码
any 和 host 关键字 专业务实 学以致用
将标准 ACLs 应用到接口
专业务实 学以致用
将扩展 ACL 应用于接口
专业务实 学以致用
4、配置命名 ACLs
专业务实 学以致用
问题
无论是标准还是扩展ACL,删除一句就会删除所有的,也就是几乎不能 修改?
命名ACL是创建标准或扩展ACL的另一中方法 可以删除任一句
专业务实 学以致用
创建命名扩展 ACLs
怎样建立命名扩展 ACLs:
编号范围 1 到 99 1300-1999
扩展ห้องสมุดไป่ตู้
基于源地址和目标地址
指定TCP/IP的特定协议 和端口号
编号范围 100 到 199 2000-2699
专业务实 学以致用
2、配置标准 ACLs
专业务实 学以致用
输入条件语句
值得注意: 您应该将最频繁使用的 ACL 条目放
在列表顶部. 您必须在 ACL 中至少包含一条 per
专业务实 学以致用
Cisco ACLs的类型
有两类 Cisco ACLs, 标准的和扩展的. – 标准 ACLs:标准 ACL 根据源 IP 地址允许或拒绝流量. – 扩展 ACLs:扩展 ACL 根据多种属性.
专业务实 学以致用
标准访问列表和扩展访问列表比较
标准
基于源地址
允许和拒绝完整的 TCP/IP协议
专业务实 学以致用
数据包过滤
专业务实 学以致用
ACL 工作原理
ACL 工作原理 隐含的“拒绝所有流量”条件语句
ACL 要么配置用于入站流量，要么用于出站流量. •入站 ACL 传入数据包经过处理之后才会被路由 到出站接口。入站 ACL 非常高效，如果数据包 被丢弃，则节省了执行路由查找的开销。当测试 表明应允许该数据包后，路由器才会处理路由工 作. • 出站 ACL 传入数据包路由到出站接口后，由出 站 ACL 进行处理.
access-class access-list-number {in [vrf-also] | out}
专业务实 学以致用
编辑编号 ACLs
对 ACL 添加注释：
专业务实 学以致用
监控和检验 ACLs
show access-lists
专业务实 学以致用
3、配置扩展 ACLs
专业务实 学以致用
Example1: 允许单个网络的 ACL 示例.
Example2: 查看拒绝特定主机的 ACL 示例. Example3: 查看拒绝特定子网的 ACL 示例.
专业务实 学以致用
将标准 ACLs 应用到接口
使用 ACL 控制 VTY 访问：(把定义的规则用到相应的vty进程下）
access-class 命令的语法是:
Step 4. （可选）建议您使用 co py running-config startup-conf ig 命令将条目保存在配置文件中.
Step 1.进入全局配置模式，使用 i p access-list extendedname 命令创建命名 ACL.
Step 2.在命名 ACL 配置模式中 ，指定您希望允许或拒绝的条件.
Step 3.返回特权执行模式，并使 用 show access-lists [number | name] 命令检验 ACL.
计算机网络安全技术与实施
学习情境3：实训任务3.1补充 CISCO访问控制列表ACL
专业务实 学以致用
内容介绍
1 为什么要使用访问列表 2 配置标准 ACLs 3 配置扩展 ACLs 4 配置命名 ACLs 5 ACL配置注意点 6 几种配置实例
专业务实 学以致用
1、为什么要使用访问列表
专业务实 学以致用
思科ACL访问控制列表常规配置操作详解
思科ACL访问控制列表常规配置操作详解本⽂实例讲述了思科ACL访问控制列表常规配置操作。
分享给⼤家供⼤家参考，具体如下：⼀、ACL概述ACL (Access Control List,访问控制列表）是⼀系列运⽤到路由器接⼝的指令列表。
这些指令告诉路由器接收哪些数据包、拒绝哪些数据包，接收或者拒绝根据⼀定的规则进⾏，如源地址、⽬标地址、端⼝号等。
ACL使得⽤户能够管理数据流，检测特定的数据包。
路由器将根据ACL中指定的条件，对经过路由器端⼝的数据包进⾏检査。
ACL可以基于所有的Routed Protocols (被路由协议，如IP、IPX等）对经过路由器的数据包进⾏过滤。
ACL在路由器的端⼝过滤数据流，决定是否转发或者阻⽌数据包。
ACL应该根据路由器的端⼝所允许的每个协议来制定，如果需要控制流经某个端⼝的所有数据流，就需要为该端⼝允许的每⼀个协议分别创建ACL。
例如，如果端⼝被配置为允许IP、AppleTalk和IPX协议的数据流，那么就需要创建⾄少3个ACL, 本⽂中仅讨论IP的访问控制列表。
针对IP协议，在路由器的每⼀个端⼝,可以创建两个ACL:—个⽤于过滤进⼊（inbound)端⼝的数据流，另⼀个⽤于过滤流出（outboimd)端⼝的数据流。
顺序执⾏：—个ACL列表中可以包含多个ACL指令，ACL指令的放置顺序很重要。
当路由器在决定是否转发或者阻⽌数据包的时候，Cisco的IOS软件，按照ACL中指令的顺序依次检査数据包是否满⾜某⼀个指令条件。
当检测到某个指令条件满⾜的时候，就执⾏该指令规定的动作，并且不会再检测后⾯的指令条件。
ACL作⽤： * 限制⽹络流量，提⾼⽹络性能。
* 提供数据流控制。
* 为⽹络访问提供基本的安全层。
⼆、ACL 类型1. 标准ACL: access-list-number编号1~99之间的整数，只针对源地址进⾏过滤。
2. 扩展ACL: access-list-number编号100~199之间的整数，可以同时使⽤源地址和⽬标地址作为过滤条件，还可以针对不同的协议、协议的特征、端⼝号、时间范围等过滤。

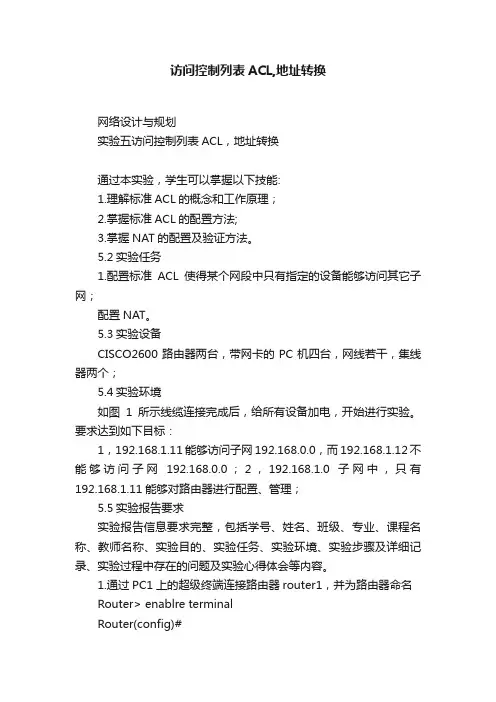

访问控制列表ACL,地址转换
