电流与磁场讲解

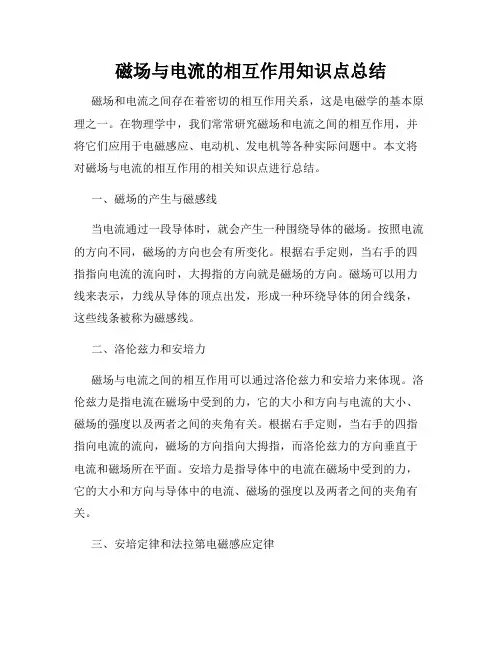

磁场与电流的相互作用知识点总结
磁场与电流的相互作用知识点总结磁场和电流之间存在着密切的相互作用关系，这是电磁学的基本原理之一。
在物理学中，我们常常研究磁场和电流之间的相互作用，并将它们应用于电磁感应、电动机、发电机等各种实际问题中。
本文将对磁场与电流的相互作用的相关知识点进行总结。
一、磁场的产生与磁感线当电流通过一段导体时，就会产生一种围绕导体的磁场。
按照电流的方向不同，磁场的方向也会有所变化。
根据右手定则，当右手的四指指向电流的流向时，大拇指的方向就是磁场的方向。
磁场可以用力线来表示，力线从导体的顶点出发，形成一种环绕导体的闭合线条，这些线条被称为磁感线。
二、洛伦兹力和安培力磁场与电流之间的相互作用可以通过洛伦兹力和安培力来体现。
洛伦兹力是指电流在磁场中受到的力，它的大小和方向与电流的大小、磁场的强度以及两者之间的夹角有关。
根据右手定则，当右手的四指指向电流的流向，磁场的方向指向大拇指，而洛伦兹力的方向垂直于电流和磁场所在平面。
安培力是指导体中的电流在磁场中受到的力，它的大小和方向与导体中的电流、磁场的强度以及两者之间的夹角有关。
三、安培定律和法拉第电磁感应定律安培定律是描述通过闭合回路的电流在磁场中所受到的作用力的定律。
安培定律表明，通过闭合回路的电流所受到的合力等于回路内电流元素之积的矢量和乘以回路周长。
法拉第电磁感应定律是描述磁场变化对闭合回路中电流的感应作用的定律。
根据法拉第电磁感应定律，当磁场穿过闭合回路发生变化时，就会在回路中产生感应电流。
四、电磁感应现象和磁通量电磁感应现象是指当磁场穿过闭合回路发生变化时，就会在回路中产生感应电流。
电磁感应现象是实现电能与磁能之间相互转换的重要手段，广泛应用于发电机、电动机等各种电力设备中。
磁通量是描述磁场穿过给定面积的情况的物理量，它的大小取决于磁场的强度和穿过面积的大小。
根据法拉第电磁感应定律，当磁通量发生变化时，就会在闭合回路中产生感应电流。
五、电磁感应定律和法拉第电磁感应定律的应用电磁感应定律是通过描述磁场变化对感应电流的影响来应用。
电流的方向与磁场的方向
电流的方向与磁场的方向电流与磁场是物理学中重要的概念，它们之间存在着密切的关系。
在电流通过导线时，会形成一个磁场，而磁场的方向与电流的方向之间存在着一定的规律。
本文将探讨电流的方向与磁场的方向之间的关系，并分析其原理和应用。
一、电流的方向电流是指单位时间内通过导体横截面的电荷数，通常用字母I表示。
电流的方向可分为正向电流和负向电流。
正向电流是指流向正极的电荷运动方向，即电荷从正极流向负极的方向。
例如，在一个电池中，电子由负极流向正极，因此，正向电流的方向则相反，从正极流向负极。
负向电流是指流向负极的电荷运动方向，即电荷从负极流向正极的方向。
负向电流的方向与电荷的实际运动方向相反，是一种理论上的概念。
二、磁场的方向磁场是由磁铁、电流等所产生的带有磁性的物质周围的空间中存在的一种物理现象。
磁场的方向可以用磁感线来表示，磁感线是表示磁场方向与强弱的直观图形。
根据右手定则，磁感线从磁南极指向磁北极。
在磁力线上，沿磁场方向，磁感线是一条连续的闭合曲线。
三、电流与磁场的关系当电流通过导线时，会产生一个磁场，该磁场的方向与电流的方向有一定的关系。
根据安培法则，垂直于电流方向的磁力线形状呈环形，电流方向由下而上看，顺时针方向的磁力线指向纸内；电流方向由上而下看，逆时针方向的磁力线指向纸外。
四、电流与磁场的应用电流与磁场的关系在许多实际应用中得到了广泛的应用。
1. 电磁铁：电磁铁是运用电流与磁场的关系，通过通电产生磁场，从而产生吸附或排斥物体的作用。
例如，用于起重机、电磁制动器等方面。
2. 电动机：电动机的工作原理是将电能转化为机械能。
电流通过导线产生磁场，在磁场作用下，导线受到力的作用，使得电动机内的转子转动。
3. 电磁感应：电磁感应是指通过磁场与电流之间相互作用来产生电动势的现象。
根据法拉第电磁感应定律，当导线处于磁场中并且磁通量发生变化时，会在导线两端产生感应电动势，从而产生电流。
总结电流的方向与磁场的方向之间存在着一定的规律。
电流和磁场电流在磁场中受力的规律
电流和磁场电流在磁场中受力的规律在物理学中，电流和磁场之间存在一种特殊的相互作用关系。
根据安培力定律和洛伦兹力定律，我们可以推导出电流在磁场中受力的规律。
本文将详细介绍这一规律，并探讨其应用和影响。
一、安培力定律安培力定律是描述电流在磁场中受力的一条基本规律。
它表明，当电流通过一段导线时，所受的磁场力与电流的大小和方向以及磁场的大小和方向都有关系。
具体表达式如下：F = I * l * B * sinθ其中，F代表电流所受的力，I代表电流的大小，l代表导线长度，B代表磁场的大小，θ代表电流与磁场的夹角。
根据安培力定律，我们可以得出以下几点结论：1. 当电流方向与磁场方向平行时，电流所受的力为零。
2. 当电流与磁场成垂直方向时，电流所受的力最大。
3. 当电流方向与磁场方向夹角不为零时，电流所受的力大小为F = I * l * B * sinθ。
二、洛伦兹力定律洛伦兹力定律是描述磁场对带电粒子产生的力的规律。
在电流通过导线时，可以将导线中的电流看作是一系列带电粒子的集合。
根据洛伦兹力定律，电流在磁场中受到的总力等于各个带电粒子所受力的矢量和。
具体表达式如下：F = q * (v × B)其中，F代表电流所受的力，q代表电荷的大小，v代表电荷的速度，B代表磁场的大小和方向。
根据洛伦兹力定律，我们可以得到以下几点结论：1. 当电流方向与磁场方向平行时，电流所受的力为零。
2. 当电流与磁场成垂直方向时，电流所受的力最大。
3. 当电流方向与磁场方向夹角不为零时，电流所受的力大小为F =q * (v × B)。
三、应用和影响电流在磁场中受力的规律不仅仅是一种理论推导，它在实际应用中也具有重要的意义。
1. 电动机和发电机电动机和发电机是利用电流在磁场中受力的规律来实现能量转换和动力输出的设备。
通过利用安培力和洛伦兹力，电动机将电能转化为机械能，实现电动机的运转；而发电机则利用机械能转化为电能，实现电能的发电。
磁场与电流的作用
磁场与电流的作用
磁场和电流之间有着紧密的关系。
磁场是由电流产生的，并且电流
在存在磁场的情况下也会受到磁场的影响。
1. 电流产生磁场：当电流通过导线时，会形成一个有方向的磁场环
绕着导线。
这个磁场的方向与电流的方向有关，在导线周围形成一个
闭合的磁场线圈。
这个现象被称为“安培环路定理”。
2. 磁场对电流的作用：磁场可以对通过其的电流施加力。
根据洛伦
兹力定律，当电流通过一个磁场时，会受到与电流方向垂直的力，即
洛伦兹力。
这个力的大小与电流强度和磁场强度有关。
3. 磁场对电流的方向有影响：根据右手定则，当电流通过一个磁场时，磁场会对电流的方向施加一个力矩，使得电流在磁场中发生偏转。
这个定则可以用来确定电流受到磁场力的方向。
4. 电流产生磁场并产生相互作用：当多个导线中有电流通过时，它
们各自产生的磁场会相互作用。
这种相互作用可以导致导线之间的吸
引或排斥，这是基于电磁感应原理的基础。
总的来说，磁场和电流之间的作用是相互的。
电流可以产生磁场并
受到磁场力的作用，而磁场则可以对电流施加力并改变电流的方向。
这些相互作用是电磁学和电动力学的基础，并在电磁装置和电路中得
到广泛应用。

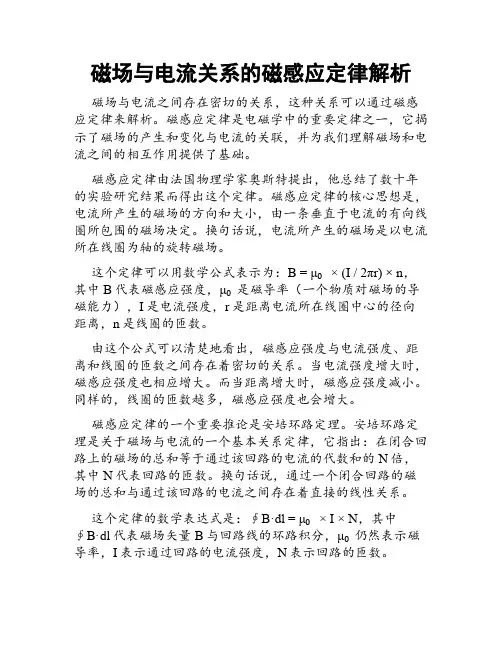

磁场与电流关系的磁感应定律解析
磁场与电流关系的磁感应定律解析磁场与电流之间存在密切的关系，这种关系可以通过磁感应定律来解析。
磁感应定律是电磁学中的重要定律之一，它揭示了磁场的产生和变化与电流的关联，并为我们理解磁场和电流之间的相互作用提供了基础。
磁感应定律由法国物理学家奥斯特提出，他总结了数十年的实验研究结果而得出这个定律。
磁感应定律的核心思想是，电流所产生的磁场的方向和大小，由一条垂直于电流的有向线圈所包围的磁场决定。
换句话说，电流所产生的磁场是以电流所在线圈为轴的旋转磁场。
这个定律可以用数学公式表示为：B = μ₀ × (I / 2πr) × n，其中B代表磁感应强度，μ₀是磁导率（一个物质对磁场的导磁能力），I是电流强度，r是距离电流所在线圈中心的径向距离，n是线圈的匝数。
由这个公式可以清楚地看出，磁感应强度与电流强度、距离和线圈的匝数之间存在着密切的关系。
当电流强度增大时，磁感应强度也相应增大。
而当距离增大时，磁感应强度减小。
同样的，线圈的匝数越多，磁感应强度也会增大。
磁感应定律的一个重要推论是安培环路定理。
安培环路定理是关于磁场与电流的一个基本关系定律，它指出：在闭合回路上的磁场的总和等于通过该回路的电流的代数和的N倍，其中N代表回路的匝数。
换句话说，通过一个闭合回路的磁场的总和与通过该回路的电流之间存在着直接的线性关系。
这个定律的数学表达式是：∮B·dl = μ₀ × I × N，其中∮B·dl代表磁场矢量B与回路线的环路积分，μ₀仍然表示磁导率，I表示通过回路的电流强度，N表示回路的匝数。
由安培环路定理可以推导出磁场的环形磁场线和电流的方向的关系。
当我们将右手大拇指的指向电流的方向，其余四指的曲线环绕成一个闭合回路时，这个曲线的方向就是磁场的方向。
这种关系可以帮助我们更加直观地理解磁场和电流之间的相互作用。
磁感应定律和安培环路定理在解析磁场与电流关系的过程中起着至关重要的作用。
电流与磁场的关系
电流与磁场的关系电流与磁场是物理学中密切相关的概念。
电流是指电荷的流动，而磁场是指由磁体等产生的具有磁性的空间，两者之间存在着紧密的相互作用关系。
本文将从基础概念、数学表达以及实际应用等方面，探讨电流与磁场之间的关系。
一、电流的概念电流是指在导体中由正电荷向负电荷方向的电荷传导过程。
在导体中，存在着大量的自由电子，当电势差施加在导体两端时，自由电子将受到电场力的作用而形成电流。
电流通常用字母I表示，单位是安培（A）。
二、磁场的概念磁场是指由磁体或电流等产生的具有磁性的空间。
磁场可以分为磁力场和磁感应强度场两个方面。
磁力场是指在磁体附近，存在着具有磁性的物体所受到的磁力场，磁感应强度场是指单位面积上所受到的力的大小，通常用字母B表示，单位是特斯拉（T）。
三、安培定律与磁场安培定律是描述电流所产生的磁场的定律。
根据安培定律，电流所产生的磁场的大小与电流的大小和所围绕导线的形状有关。
具体而言，电流越大，所产生的磁场越强；导线所围绕的圈数越多，磁场也越强。
四、电流对磁场的影响电流不仅产生磁场，同时也受到磁场的作用。
当电流通过导线时，会形成一个闭合的磁场线圈，根据左手定则，可以确定磁场的方向。
同时，磁场会对电流所产生的力进行作用，这一现象被称为洛伦兹力。
五、电流的数学表达电流可以用电荷的流动速度与电荷的数量来表示。
根据电流的定义，I=Q/t，其中I表示电流的大小，Q表示电荷的数量，t表示流动的时间。
在导体中，电流的大小与电势差和导体的电阻有关，具体由欧姆定律给出。
六、电流与磁场的实际应用电流与磁场的关系在日常生活中有着广泛的应用。
例如，电力线圈中的电流产生的磁场可以驱动电动机的运转；通过改变电流的大小，可以调整磁场的强弱，从而实现电磁铁的控制；在电磁感应中，电磁铁周围的磁场可以诱导出电动势，产生电流等。
总结：电流与磁场之间存在着密切的关系。
电流产生磁场，同时电流也受到磁场的作用。
电流的大小与磁场的强弱有关，并且可以通过改变电流的大小来调节磁场的强度。
物理学中的磁场与电流
物理学中的磁场与电流在物理学中，磁场与电流是两个核心概念，它们相互关联、相互作用，对我们的日常生活起着重要的影响。
本文将深入探讨磁场与电流的奥秘，以及它们在现实世界中的应用。
一、磁场的本质磁场是由电流产生的，它围绕着电流形成一个磁力线的磁力场。
磁力线具有方向性，它们从南极流向北极，并呈环状分布。
磁场的强弱与电流的大小和距离成反比，这是磁场的基本特征。
在磁场中，不同物质受到的作用力不同。
铁、镍、钴等铁磁性物质可以被磁场吸引，因为它们的原子磁矩可以重新排列以增强磁力。
而铜、铝等非铁磁性物质受到的作用力相对较小，因为它们的原子磁矩无法重新排列。
二、电流的基本原理电流是电荷移动的过程，它与磁场的生成密切相关。
在导体中，当电荷受到外部电场的推动时，它们将向着电场方向流动，形成电流。
电流的大小可以用安培（A）来度量，安培定律规定，单位时间内通过导体横截面的电荷量等于电流的大小。
电流的方向由正电荷的流动方向决定，通常用从正极到负极的方向表示。
三、磁场与电流的互相作用磁场与电流之间存在一种相互作用的力，即洛伦兹力。
当电流通过导线时，根据右手定则，磁场的方向与电流的方向垂直。
此时，洛伦兹力会使导线受到一个垂直于电流和磁场方向的力。
这种力的大小与电流和磁场的强度、导线长度和磁场的方向都有关系。
磁场与电流的相互作用在许多设备和技术中得到应用。
电流感应、电磁铁、电动机等都是基于这一原理设计的。
例如，电动机是通过改变电流和磁场的相互作用来产生机械动力的。
而电磁铁则是通过在铁芯中通电产生磁场，以此吸附或释放物体。
四、应用实例1. 磁力扭矩密封器磁力扭矩密封器是一种利用磁场和电流相互作用的装置，用于密封工业设备的转轴。
通过导入电流产生磁场，将密封装置附着在设备转轴上，有效地防止介质泄漏。
2. 显像管显像管是电视机和计算机显示器中的重要组成部分，利用电子束和磁场的作用原理来显示图像。
电子枪通过加速电压产生高速电子束，通过磁场的控制将电子束聚焦并扫描整个屏幕，从而形成图像。
磁场与电流的产生
磁场与电流的产生磁场与电流之间有着密切的联系，它们相互影响，相互作用。
本文将探讨电流如何产生磁场，以及磁场如何影响电流的流动。
一、电流产生磁场根据安培法则，电流通过导线时会产生磁场。
当电流通过导线时，导线周围会形成一个闭合的磁场线圈。
磁场的大小和方向与电流的强度和流动方向有关。
磁场的大小和电流强度成正比，即电流越大，磁场越强。
磁场的方向根据右手螺旋定则确定，即将右手的四指放在导线上，让手指的方向与电流的流动方向相同，那么手掌的方向就是磁场的方向。
二、磁场对电流的影响1. 磁场对电流的产生当导线处于磁场中，磁场会对导线内的电子施加一个力，使电子受到偏转。
由于电流是由电子流动而形成的，所以磁场对电子的偏转间接导致了电流的产生。
2. 磁场对电流的方向根据楞次定律，电流产生的磁场的方向与外部磁场的变化方向相反。
这意味着，如果外部磁场的方向发生变化，导线中的电流方向也会相应地发生变化，以抵消外部磁场的影响。
3. 磁场对电流的阻力当导线内电流流动时，磁场会对电流施加一个阻力，使电流受到阻碍，这被称为磁阻抗。
磁阻抗的大小取决于磁场的强度和导线的形状、材料等因素。
磁阻抗反映了磁场对电流流动的影响程度。
三、应用案例磁场与电流的相互作用有着广泛的应用，以下是几个常见的案例：1. 电动机电动机利用电流在磁场中受力的原理工作。
当电流通过电动机的线圈时，会在线圈周围产生磁场，这个磁场与电动机中的永磁体磁场相互作用，从而产生电动力，驱动电动机转动。
2. 电磁铁电磁铁是一种由电流产生磁场的装置。
当电流通过电磁铁的线圈时，可以产生强磁场，将铁磁材料吸附。
这种装置在起重机、电磁锁等领域得到广泛应用。
3. 电磁感应根据法拉第电磁感应定律，当导体在磁场中运动或磁场发生变化时，会在导体中产生感应电流。
这个原理被广泛应用于发电机、变压器等设备中。
四、总结磁场与电流之间有着密切的联系和相互作用。
电流通过导线时，会产生磁场，磁场的大小和方向与电流的强度和流动方向有关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2. 磁感应强度
线圈1在 r 处的B 磁? 感4??应?强I 1度drl?1B3?为r?
? ? ?? ?
F21
?
?0 4?
? 1dl1
?
r?12
r3 12
电流元Idl在 r 处d的B 磁? 感4??应Id强rl?度3? rB? 为
B的单位：1T=1N/A/m ; 1G=10 -4T
? 3、电流密度
J ? dI ? dS ?
00:54:26
大小等于与其垂直单位截面的电流强度；
方向便是电流的方向。
??
n?0
? enu
dI ? J ?dS ??
I ? J ?dS
S
2
4. 电流连续性方程
电荷守恒原理:
?S
?? J ?dS ? ??
?
? ?t
?V ?dV
?
?S J ?dS ? ?V ? ?JdV
欧姆定律的微分表述
5
四、 焦耳定律
dQ ? VIdt ? I 2 Rdt
电流的热效应
电流的热功率密度
w?
dQ
I 2R ?
dtdSdl dSdl
? (JdS )2 ? dl / ds ? ?J 2 ? ? E 2
dSdl
一定温度下，电阻R上的电压噪声
Vnoise ? 4k BTR
五、电源
静电力（场）可以维持稳恒电流？
方向沿 x 轴正向
12
8
洛仑兹力公式
? f
?
? qE
?
qv??
? B
电场力，与电荷的 运动状态无关
二、毕－萨定律和磁感应强度
磁场力，运动 电荷才受磁力
1. 电流元和磁偶极子
安培定律：给出载流线圈1与线圈2之间的作用力
? ? ?? ?
F21 ?
?
? 0 I 2dl2 ? 4? 2,1
?
r?
r3
? E
?
1
4?? 0
q1r? r3
都是反平方形式，形式上 点乘与叉乘 的区别
I
I
S
N
S
N
毕萨公式（安培公式）中的矢量积形式正是
00:54:26
磁场横向性的具体体现！
10
例7.2.1 无限长直导线的磁场
? dB ?
?0 4?
I
? 1dl1
?
r?
r3
?2
?
? B
?
?
?0 4?
?
?
Id
l r
?
--- 节点电流定律(基尔霍夫第一定律)
3
二、稳恒电场
?对于稳恒电路 导体内存在电场
?稳恒电场 由不随时间改变的电荷分布产生
和静电场比较 ? 相同之处 ? 电场不随时间改变 ? 满足高斯定理 ? 满足环路定理 是保守场，可引入电势概念
? 回路电压定律(基尔霍夫第二定律 )
??
?E ?dl ? 0 L
00:54:26
1
第7.1节 电 流
一、电流 ： 电流的形成：自由电荷的定向漂移
稳恒电流
1、电荷的定向运动
传导电流：导体中自由电子或者离子的定向运动； 运流电荷：带电粒子的纯机械运动； 位移电流：变化电场产生，与传导电流产生磁效应相同；
2、电流强度 I ? dq 单位时间内通过某截面的正电荷的电量 dt
在稳恒电路中 沿任何闭合回路一周的电势降落的代数和等于零
? 不同之处
?产生稳恒电流的电荷是运动的电荷，但电荷分布不随时间改变
?稳恒电场对运动电荷作功 稳恒电场的存在总伴随着能量的转移
00:54:26
4
三、 欧姆定律
V
?
B
?A
? E
? ?dl
?
IR
??
?E ?dl ? 0 L
一段导体内I R 的乘积 等于导体内电场将单位正电荷从一端移到
?1
?
?
? 0Ik 4? a
?cos? 1
?
cos? 2 ?
11
例7.2.2 求载流圆线圈轴线上的磁场B，半径?为R，通电电流为I。
解：? 先d讨B?论??B4的??0方I向drl?3? r?
Id l
r IR
B
ox
? dB
P. ?
?x
dB与 dB ?是对x轴对称的
dB?
?
? B ? ?dBx ? ?dB cos?
3
r?
?
?
? 0k 4?
?
?? ?
Iadl r3
o
k
a
p
d?
r dl
?
? ?
? 0k 4?
?
?0
?
? ? 0Ik
4? a
Iad ? / sin ?
?a / sin ? ?2
cos? ? 0
?
?
? 0Ik 2? a
?1
00:54:26
? B
有长直导线? 的磁场
? ? ? 0 Ik cos? ?
2
4? a
3. 毕奥—萨伐尔定律：
00:54:26
? F21
?
?0 4?
?
?I 2dl2 ?
? B1
9
4. 静电场力与通电线圈之间的磁场力对比
? ? ?
dFm
?
?0 4?
? I 2dl2 ?
? I 1dl1
?
r?12
r3 12
? dFe
?
1
4?? 0
q2 q1 r?12 r3
12
? dB ?
?0 4?
? I 1dl1
?
? ?J ?
??
?
0
?t ?
稳恒电流: ? ?J ? 0
电流连续性方程
??
?S J ?dS ? 0
? 稳恒电流的电路必须闭合
? 导体侧表面电流密度矢量无法向分量；
? 对一段无分支的稳恒电路 其各横截面的电流强度相等；
? 在电路的任一节点处 流入的电流强度之和等于流出节点的
电流强度之和；
00:54:26
又?
? dl ?
r?
? Idl ?
r?
?
Idl
?r
Idl ?
cos? ? R
r
?
B?
?0 4?
I
?
cos?
r2
dl
?
2? R
?0
4?
?
(x2
0 IR ? R2 )3/ 2
dl
? B?
00:54:26
? 0 IR 2 x?0
2( x 2 ? R 2 )3 / 2
?
?
? 0 Pm 2? ( x 2 ? R 2 )3 / 2
说明科学家的锲而不舍的精神
00:54:26
7
I
S
N
奥斯特实验
磁针和磁针；
S
NS
N
磁体对运动电荷的作用
I
载流导线之间的相互作用；
I
安培的分子电流假设
一切磁现象都可归纳为运动电荷之间的相互作用。
00:54:26运动电荷
磁场
运动电荷
8
I
电流元： Idl ? dq dl ? vdq dt
q
v 运动电荷的电流元： Idl ? q dl ? qv dt
另一端时所作的功。
欧姆定律
电阻R：金属晶格对自由电子的散射阻力的结果。
R
?
? dl
?s
?
dl
?? s
? 电阻率 ? 电导率
??
E ? ?J
无限小导体情况：
?? dI ? J ?dS
dV
?
?? ?? E ?dl ? J ?dS
? dl ?
??
? J ?dl
??
E ? ?J
or
??
J ? ?E
dS
00:54:26
B
A
00:54:26
6
第7.2节 稳恒电流的磁场 一、基本磁现象
1820年7月 奥斯特 磁针的一跳
电流的磁效应
法国物理学家迅速行动
阿拉果 9.11 法国科学院介绍 安培 9.18 平行载流直导线的相互作用 毕奥 萨伐尔 拉普拉斯 10.30 毕萨公式 安培 12.14 电流元相互作用公式
从奥斯特磁针的一跳到对磁现象的系统认识只用半年时间
