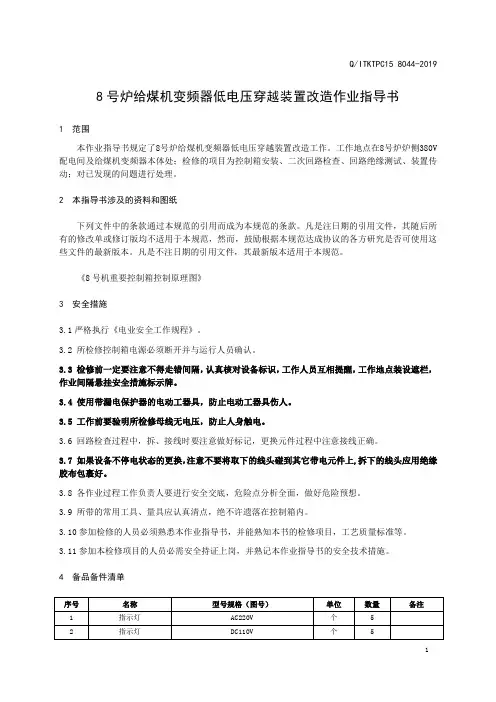

8号炉给煤机变频器低电压穿越装置改造作业指导书1 范围本作业指导书规定了8号炉给煤机变频器低电压穿越装置改造工作。
工作地点在8号炉炉侧380V 配电间及给煤机变频器本体处；检修的项目为控制箱安装、二次回路检查、回路绝缘测试、装置传动；对已发现的问题进行处理。
2 本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
《8号机重要控制箱控制原理图》3 安全措施3.1严格执行《电业安全工作规程》。
3.2 所检修控制箱电源必须断开并与运行人员确认。
3.3 检修前一定要注意不得走错间隔，认真核对设备标识，工作人员互相提醒，工作地点装设遮栏，作业间隔悬挂安全措施标示牌。
3.4 使用带漏电保护器的电动工器具，防止电动工器具伤人。
3.5 工作前要验明所检修母线无电压，防止人身触电。
3.6 回路检查过程中，拆、接线时要注意做好标记，更换元件过程中注意接线正确。
3.7 如果设备不停电状态的更换，注意不要将取下的线头碰到其它带电元件上,拆下的线头应用绝缘胶布包裹好。
3.8 各作业过程工作负责人要进行安全交底，危险点分析全面，做好危险预想。
3.9 所带的常用工具、量具应认真清点，绝不许遗落在控制箱内。
3.10参加检修的人员必须熟悉本作业指导书，并能熟知本书的检修项目，工艺质量标准等。
3.11参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。
4 备品备件清单15 修前准备5.1 现场准备5.2 工作准备☐工器具已准备完毕，材料、备品已落实。
☐检修地面已经铺设防护胶片，场地已经完善隔离。
☐作业文件已组织学习，工作组成员熟悉本作业指导书内容。
W15.3 办理相关工作票☐已办理工作票及开工手续,一次设备停运。
变频电源操作规程
1 操作步骤
1)确认输入电源在规格内
2)打开电源开关，LED显示器处于待机状态
3)调压：电源启动前按高低档转换按钮，弹起为高档220V系统（0-300V），按下为低档
（0-150V），按启动（start）按钮，电源输出，此时使用“调压”旋钮调节输出电压到需要值.
4)调频：本电源调频设定为两种方式：
a)定频方式：基准频率通过分频得到，稳定性好，定频50/60Hz通过开关选择.
b)调频方式：首先将频率切换开关拨到最左端，然后调“调频”旋钮调节输出频率到需
要值.
5)按下启动/停止键的start端，机器开始输出，显示屏显示输出电压、输出频率，调节电压
旋钮，使输出电压与负载所需电压相对应.
6)弹起启动/停止键的stop端，机器停止输出，关闭电源.
2 注意事项
1)关闭电源时，先关闭启动/停止键，在关闭ON/OFF键.
2)运行期间，如果发生故障，机内保护电路会自动关闭逆变器，停止输出，发出声光报警.
3)如果电源首次使用，用外接电压表检查输出端子的电压与面板显示电压值是否一
4)致，确认后再加入负载。
变频器操作规程及注意事项..
二、操作规程
（三）其他可供选择的操作模式
1、本机控制、计算机给定、闭环运行 2、远程控制、模拟给定、闭环运行
3、本机控制、模拟给定、开环运行
4、远程控制、计算机给定、开环运行 5、本机控制、模拟给定、闭环运行 6、远程控制、计算机给定、闭环运行 7、本机控制、软启动运行 8、远程控制、软启动运行
三、操作注意事项
（一）对操作人员的基本素质要求
1、具有基本的电工基础知识； 2、具有高压电工执业许可证书； 3、经过北京利德华福公司组织的理论和实际操作培训并合格。
三、操作注意事项
（二）日常操作
1、变频器为高压危险装置，任何操作人员必须按照操作规程进行操作； 2、需要给变频器送电时，必须先送控制电源，变频器自检正常后给出“高压合闸允许”信 号后，方可给变频器送高压电 ； 3、需要切断变频器电源时，应先断高压电，再断控制电； 4、切断控制电源后，要把UPS开关同时关掉，否则UPS过度放电将导致UPS损坏 ； 5、使用液晶屏时，只需用手指轻触即可，严禁使劲敲击或用硬物点击，并严禁任何无关人 员任意指点液晶屏，以防产生误操作 ； 6、变频器出现轻故障（比如冷风机故障、控制电源掉电等）时，虽然不会立即停机，但必 须及时处理，否则会演变成重故障，导致停机 ； 7、严格保证变频器运行的环境温度不超过40℃，否则会影响变频器的寿命，运行安全不能 保证 ； 8、变频器所有参数在设备交付运行前都已进行合理设置，用户不得随意更改。如果确需要 更改，请事先和北京利德华福电气技术有限公司技术工程人员联系。
（六）工频倒至变频
旁路开关柜有多种形式，这里仅以最常见的一拖 一手动旁路柜进行说明。
变频器的操作顺序：
1、分断用户高压真空开关QF； 2、拉开工频旁路隔离开关QS3；
高低压变配电设备操作规程范本
高低压变配电设备操作规程范本第一章总则第一条为了保障高低压变配电设备的安全运行，发挥其正常功能，确保生产和生活电力供应的可靠性和稳定性，制定本操作规程。
第二章设备操作人员的要求第二条高低压变配电设备操作人员应具备下列条件：（一）熟悉高低压变配电设备工作原理和操作规程；（二）具备一定的电力专业知识和技能；（三）具备一定的安全意识和应急处理能力；（四）通过相应的岗位培训，并参加相关考试，取得相应的操作证书。
第三章设备操作流程第三条高低压变配电设备的操作流程如下：（一）操作前的准备工作：1.检查设备是否正常运行状态，包括电缆、接线、开关、仪表等；2.核对电力系统的接线图和操作指南；3.戴上必要的防护用品，如绝缘手套、眼镜、耳塞等。
（二）操作步骤：1.按照操作指南的要求，对设备进行开关操作；2.根据需要调整设备参数，如电压、电流、频率等；3.检查设备运行情况，如温度、噪音、振动等；4.记录设备运行数据，如电压、电流、功率因数、运行时间等。
（三）操作结束：1.关闭设备的所有开关；2.清理现场，恢复设备的正常工作状态；3.填写操作记录，包括操作时间、操作人员、操作内容等。
第四章安全措施第四条高低压变配电设备的操作应严格遵守以下安全措施：（一）个人安全：1.佩戴防护用品，如绝缘手套、眼镜、耳塞等；2.严禁穿戴松散的衣物和长发，防止被卷入设备；3.注意设备的辐射和电磁场，保持一定的安全距离；4.遵守操作规程，不擅自操作和改变设备参数。
（二）设备安全：1.定期检查设备的运行状态，发现问题及时处理；2.禁止使用损坏的设备，确保设备的完好性；3.严禁擅自改变设备的接线和参数；4.遵守设备的额定运行条件，不超负荷运行。
（三）紧急情况处理：1.在发生设备故障或异常时，立即停止操作；2.按照应急预案，采取相应的措施，保障人身安全和设备的完好性；3.及时上报故障情况，并进行记录。
第五章应急处理第五条在高低压变配电设备操作过程中，发生紧急情况时，应按照以下步骤进行处理：（一）紧急情况的判断：1.快速判断事故类型和危险程度；2.评估事故对人员和设备的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变频器低电压穿越电源装置操作规范
一、安全须知
1、操作人员熟知《电力安全工作规程》并严格遵守《电力安全工作规程》的前提下，针对低电压穿越电源屏柜特点突出强调如下几点：
1)熟悉低电压穿越屏柜强弱电走线情况，确认各元器件器件可靠连接，严禁盲
目仓促操作；
2)开关的上电顺序必须按照操作规范的说明，不能为追求屏柜快速投入运行而置安全于不顾。
若运行过程中出现异常（故障灯亮、停机灯亮、开入后台故障信号），应立即停止屏柜(先使用“急停”按钮，然后是断开柜内的“12SW”控制器电源，断开交流开关QF1)，断开相关电源并告知屏柜负责人，待查明原因后方可继续工作;
3)产品的某些端子带有高电压或大电流，运行时不得随意触摸屏柜内相关零部件，禁止带电插拔插件;
4)严防CT开路、PT短路等现象发生；
5)需要测量时，千万要小心使用仪表和工具，避免出现短路、接地、开路等事故；
二、特别强调
上电前应先检查变频器和低电压穿越装置，检查柜内是否有杂物，配线是否有松动，严禁触摸直流母排及电容两端，检查时应先用万用表测量直流母线电压，注意人身安全。
三、外部接线
1、将三相交流电源接入低电压穿越电源装置的QF1端口，注意相序的正确。
2、将低电压穿越电源装置的直流端子接入变频器的直流端口，注意极性的正确。
3、低电压穿越电源装置内部的接线排1X3的端子“1”、“2”和“4”、“5”两对端子，提供给变频器控制柜的操作电源110V。
4、低电压穿越电源装置内部的接线排1X3的端子“10”和“11”作为上送后台的故障空节点。
四、装置内部开关说明
11SW：UPS供电开关，闭合该开关，UPS输入侧接入市电。
12SW：装置控制器、操作继电器电源
13SW：UPS输出侧开关，闭合该开关，UPS向变频器控制柜提供110V AC。
五、低电压穿越开机流程
1、手动闭合变频器柜的交流开关，变频器开始上电。
2、操作低电压穿越装置前需将屏柜正面的“急停”按钮拍下。
3、手动闭合低电压穿越装置内的11SW，则装置通过交流电源给UPS进行
充电。
4、长按UPS机箱上的“开/关机”键（大概4秒），听到“嗒”的一声，看
到UPS机箱上的“功能键”处绿灯点亮，则UPS已经开始工作。
5、闭合低电压穿越装置内部的手动开关12SW，低电压穿越装置控制板、
操作电源、风扇上电。
6、手动闭合低电压穿越装置内的13SW，则装置输出110V单相交流电，为
变频器控制柜提供控制电源。
7、手动闭合低电压穿越装置的交流侧断路器QF1。
8、关闭穿越装置柜门，拨出柜体正面的“急停”按钮，装置开始依次合内
部接触器，进入工作状态。
9、设定变频器转速及相关指令，给煤机开始工作。
注：为保证人身及设备安全，请操作人员在上述上电流程的步骤8之前，
务必确保装置急停按钮处于拍下状态。
六、低电压穿越装置关机流程
当因装置故障、检修或其它原因需将低电压穿越装置停机时，应遵循以下关机操作规范。
以下分两种情况考虑
A给煤机检修情况，变频器及低电压穿越装置均需停止
1、手动停止变频器运行；
2、变频器停止工作后，拍下低电压穿越装置柜体前门的“急停”按钮；
3、依次断开变频器交流开关、低电压穿越装置交流断路器QF1；
4、手动断开低电压穿越装置柜体内部的开关12SW，装置控制器断电；
5、如需断开变频器控制柜电源，手动断开低电压穿越装置的11SW、13SW。
6、长按UPS机箱上的“开/关机”键（大概4秒），关闭UPS。
B 仅停止低电压穿越装置
1、手动拍下低电压穿越装置柜体前门的“急停”按钮；
2、手动断开低电压穿越装置交流侧断路器QF1；
警告：在给煤机运行时严禁断开低电压穿越装置的12SW。
七、UPS上电说明
UPS初次上电或在无市电输入的情况下如长时间工作会自动关闭，在以上状态需对UPS进行上电操作，操作步骤按如下所述：
1、手动闭合11SW，此时UPS具有充电电源。
2、长按UPS机箱上的“开/关机”键，听到“嗒”的一声，观察到UPS机箱
上的“功能键”处绿灯点亮，等待约3~4s，UPS开始工作。
八、UPS断电说明
如需对UPS进行关机，请按如下所述操作：
长按UPS的“开/关机”按钮，观察到UPS机箱上的“功能键”处绿灯熄灭，约3~4S后UPS停止工作。
九、故障类型及处理办法：
故障类型：
低电压穿越装置通过同一个空节点向后台上送故障信号，柜体正面会点亮故障灯。
共有五种故障会上送：
1、“急停”按钮被拍下；
2、电网电压长时间跌落，并且超过60s；
3、装置交流电源失电，例如给煤机线路检修，或者上级开头偷跳等；
4、装置硬件故障；
5、装置定时自检未通过；
故障处理办法：
当后台有低电压穿越装置的故障信号开入时，请运行人员到现场按下面的步骤查看穿越装置：
1、柜体正面的“急停”按钮是否拍下
处理办法：如“急停”按钮被非正常的拍下，则拔出“急停”按钮即可，
“急停”按钮拨出后穿越装置可自动恢复运行。
2、电网电压是否长时间跌落，并且超过60s
处理办法：如果电网电压长时间跌落，并且超过60s,装置会自动停机，请到达现场先拍下“急停”按钮，断开交流开关QF1.
若电网电压已经恢复正常，手动闭合交流开关QF1，并将“急停”按钮旋出，则穿越装置可自动恢复运行。
3、是否出现过交流侧失电的情况
处理办法：当装置交流侧失电时，装置会自动停机，检修前先拍下“急
停”按钮。
（1）如可确定装置交流侧曾出现失电情况，则在电网电压恢复正常后，观察UPS是否有电，即观察UPS功能键处的绿灯是否是点亮状态，绿灯亮表示UPS有电，灭代表UPS停电，若UPS已停电，请长按UPS机箱上的“开/关机”键，听到“嗒”的一声，观察到UPS机箱上的“功能键”
处绿灯点亮，则UPS已经开机；如UPS有电，则直接执行步骤下述步骤2。
（2）关上装置柜门，拔出“急停”按钮，穿越装置自动恢复运行。
4、如果“急停”按钮没有被拍下，并且此时电网电压正常，则认为是
装置故障。
请先拍下“急停”按钮，并及时联系厂家。
