6轴轻型工业机器人的组成
通过铝管连接。 1.5 腕部3与机器人操作工具(如抓手)相连。
2. 控制箱和示教器是机器人的主控部分。
2.1 通过控制箱，用户可以控制各个关节的运动来移动机 器人末端工具，完成对机器人的控制和安全检测。
2.2 示教器为用户提供了一个可视化的操作界面。用户可以通过示教器对机器人进行测试，编程和F真。 2.2.1 示教器采用12.1寸触摸屏，便于用户在线操作。 2.2.2 简单易操作。无需任何编程基础可对机器人达到操作。 2.2.3 设有急停装置(红色按钮)。可停止机器人运动。
THANKS
山东卡特智能机器人有限公司
6轴轻型工业机器人
kate08
目录
01. 简介 02. 6轴轻型工业机器人(标配)组成
简介
. 机器人ห้องสมุดไป่ตู้体模仿人的手臂，共有6个关节，每个关节表示一个自由度。
6轴轻型工业机器人
1.1 A为基座，B是肩部，C为肘部，D、E、F为 手腕（腕部1、2、3）。
1.2 基座、肩部和肘部采用大扭矩模，腕部采用 的是小扭矩模块。
2.1.1 控制箱尺寸(长/宽/高)：400/300/255 mm,
2.1.2 内部采用三代因特尔i7处理器。配有2G DDR3内存 和32G固态硬盘。
2.1.3 提供多个IO接口（DI(4)、DO(8)、AI(4)、 AO(2)、 4~20mA(1)），以及多种通讯方式（RS-232、RS-485、 CAN-Bus、100M TCP/IP、 Modbus TCP）。
工业6轴机器人的主要技术参数
工业6轴机器人的主要技术参数 x
工业六轴机器人技术参数
一、基本性能参数
1.机械结构
基座：铸铁结构
臂节：铝合金结构
轴系：钢制滚动轴承结构
2.动作幅度
有效工作范围： 1500mm
肩关节范围： -90°~90°
肘关节范围： -90°~90°
腰关节范围： -90°~90°
腿关节范围： -90°~90°
脚关节范围： -90°~90°
3.噪音
工作噪音等级：≤ 75dB(A)
4.容积
机身高度：1450mm
机身宽度：1700mm
机身长度：2050mm
5.负载能力
负载范围： 0~5kg
6.运行速度
静态旋转速度： 50°/s
动态旋转速度： 100°/s
7.安全防护
机器人工作区域有安全检测装置及警告系统
二、控制系统
1.控制器
采用英文用户界面，数字I/O接口，Ethercat通讯接口，可实现运动控制和状态监测。
2.控制软件
软件采用英文，兼容Windows XP/7/8/10系统，支持IEC 61131-3标准，可使用上位机对机器人进行参数调节、运动控制等。
3.安全系统
支持机器人运动时自动检测，有故障自动停机，有故障自动报警等功能。
最新六轴关节机器人机械结构(精品收藏)
六轴关节机器人机械结构上图为常见的六轴关节机器人的机械结构,六个伺服电机直接通过谐波减速器、同步带轮等驱动六个关节轴的旋转，注意观察一、二、三、四轴的结构,关节一至关节四的驱动电机为空心结构，关节机器人的驱动电机采用空心轴结构应该不常见,空心轴结构的电机一般较大.采用空心轴电机的优点是：机器人各种控制管线可以从电机中心直接穿过，无论关节轴怎么旋转，管线不会随着旋转,即使旋转，管线由于布置在旋转轴线上，所以具有最小的旋转半径。
此种结构较好的解决了工业机器人的管线布局问题。
对于工业机器人的机械结构设计来说，管线布局是难点之一，怎样合理的在狭小的机械臂空间中布置各种管线(六个电机的驱动线、编码器线、刹车线、气管、电磁阀控制线、传感器线等)，使其不受关节轴旋转的影响，是一个值得深入考虑的问题.ﻫ机器人的腕部结构常见有如下几种结构:ﻫ在这三种手腕部的结构中，以第一种(ＲBＲ型)结构应用最为广泛,它适应于各种工作场合，后两种结构应用范围相对较窄，比如说3Ｒ型的手腕结构主要应用在喷涂行业等。
ﻫ关节设计：ﻫ对于国外的工业机器人主要制造国家来说，六轴关节机器人的研发设计及制造已经有好几十年的历史了,整个工业机器人的研发制造体系较为完善,他们的技术相对来说比较成熟，他们在相互竞争中可以相互模仿、改善、不断推陈出新，他们的技术对于国内来说，近乎完美。
而国内目前这个行业还处在黎明前的黑暗阶段，虽然有不少公司有这个研发意图，或者正在研发途中，不管怎么说，浮出水面公布自己正在研发或者研发成功的公司应该说是极少数，即使宣布自己研发成功，也只是初步试验成功,真正产业化、商品化还有一段相当漫长的路要走.而更多的公司还停留在项目立项、技术评估、投入风险分析的阶段.由于国内做这个行业的很少，相关的结构也没有什么可参考的，技术储备不足，少数的单位或个人有机会能够拆拆别人的机器，拆个一知半解，更多的人只能在旁边看看了(比如说我，想拆都没机会＾_^），还好了,网络资源丰富,今搜集到不少机械结构方面的图片,分享给大家参考，希望咱们做机械设计的(我应该也算是个机械工程师啊^_^毕竟我也是做机械的）少走点弯路,做出更好的机器.ﻫ六轴关节机器人的腕部关节设计较为复杂,因为在腕部同时集成了三种运动．小型的六轴关节机器人的腕部关节主要采用谐波减速器。

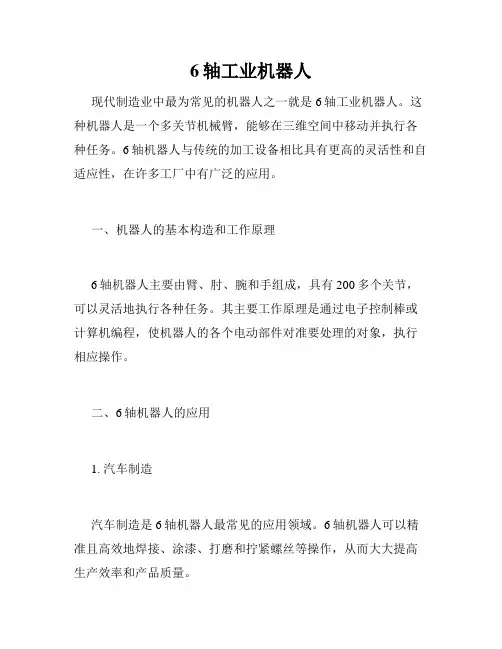

6轴工业机器人
6轴工业机器人现代制造业中最为常见的机器人之一就是6轴工业机器人。
这种机器人是一个多关节机械臂，能够在三维空间中移动并执行各种任务。
6轴机器人与传统的加工设备相比具有更高的灵活性和自适应性，在许多工厂中有广泛的应用。
一、机器人的基本构造和工作原理6轴机器人主要由臂、肘、腕和手组成，具有200多个关节，可以灵活地执行各种任务。
其主要工作原理是通过电子控制棒或计算机编程，使机器人的各个电动部件对准要处理的对象，执行相应操作。
二、6轴机器人的应用1. 汽车制造汽车制造是6轴机器人最常见的应用领域。
6轴机器人可以精准且高效地焊接、涂漆、打磨和拧紧螺丝等操作，从而大大提高生产效率和产品质量。
2. 电子制造在电子制造中，6轴机器人可以精确地组装电子元件，焊接电路板和线路、测试以及完成其他操作。
这种机器人能够快速而准确地执行操作，提高了生产效率。
3. 食品制造在食品制造领域，6轴机器人可以完成各种任务，如包装、挤压、分拣、打印标签等操作，从而提高生产线的效率和食品的质量。
4. 医疗领域6轴机器人在医疗领域中也被广泛应用。
例如，它们可以充当手术机器人，通过高精度的操作，为患者进行严密的手术。
机器人操作可以使手术过程更加安全和稳定，并减少创伤。
三、6轴机器人面临的挑战1. 人工智能拥有人工智能的6轴机器人将在未来迎来更多的机会和挑战。
这些机器人可以学习新操作，自动化适应变化的环境。
2. 安全监测由于6轴机器人的高精度操作和快速运转，它们可能会对工人的安全造成威胁。
因此，需要建立安全监测机制来确保工人的安全。
3. 成本6轴机器人价格较高，需要大量的投资才能投入使用。
这对于中小型企业来说是个巨大的负担，需要更多的创新来降低机器人成本。
4. 维护和保养6轴机器人是复杂的机械设备，需要大量的维护和保养。
这需要定期的检查和维修，以确保机器人正常运作。
四、总结6轴机器人是现代制造业的重要组成部分。
它们的应用范围越来越广泛，将会为人们带来更加便利的生活。
ABB6轴机器人工作原理
6轴机器人工作原理一、机器人的组成部分机器人的组成部分与人类极为类似。
一个典型的机器人有一套可移动的身体结构、一部类似于马达的装置、一套传感系统、一个电源和一个用来控制所有这些要素的计算机“大脑”。
从本质上讲，机器人是由人类制造的“动物”，它们是模仿人类和动物行为的机器。
机器人应具有可重新编程的大脑（一台计算机），用来移动身体。
二、机器人是如何工作的英语里“机器人”(Robot)这个术语来自于捷克语单词robota，通常译作“强制劳动者”。
用它来描述大多数机器人是十分贴切的。
世界上的机器人大多用来从事繁重的重复性制造工作。
它们负责那些对人类来说非常困难、危险或枯燥的任务。
最常见的制造类机器人是机器臂,一部典型的机器臂由七个金属部件构成，它们是用六个关节接起来的。
计算机将旋转与每个关节分别相连的步进式马达，以便控制机器人（某些大型机器臂使用液压或气动系统）。
与普通马达不同，步进式马达会以增量方式精确移动。
这使计算机可以精确地移动机器臂，使机器臂不断重复完全相同的动作。
机器人利用运动传感器来确保自己完全按正确的量移动。
这种带有六个关节的工业机器人与人类的手臂极为相似，它具有相当于肩膀、肘部和腕部的部位。
它的“肩膀”通常安装在一个固定的基座结构（而不是移动的身体）上。
这种类型的机器人有六个自由度，也就是说，它能向六个不同的方向转动。
与之相比，人的手臂有七个自由度一台六轴机器三、机器人控制程序所有ABB机器人都自带两个系统模块，USER模块与BASE模块，根据机器人应用不同，有些机器人会配备相应应用的系统模块。
建议不要对任何自动生成的系统模块进行修改。
机器人程序储存器是由程序模块与系统模块组成。
机器人程序储存器中，只允许存在一个主程序。
所有例行程序与数据无论存在于哪个模块，全部被系统共享。
所有例行程序与数据除特殊定义外，名称必须是唯一的。
机器人应用程序一般有三部分组成，1、程序数据；2、主程序—main；（主程序是一个特别的例行程序，是机器人运行程序的启始，控制机器人程序流程。
六轴关节机器人机械结构
六轴关节【2 】机械人机械构造上图为常见的六轴关节机械人的机械构造,六个伺服电机直接经由过程谐波减速器.同步带轮等驱动六个关节轴的扭转,留意不雅察一.二.三.四轴的构造,关节一至关节四的驱动电机为空心构造,关节机械人的驱动电机采用空心轴构造应当不常见,空心轴构造的电机一般较大.采用空心轴电机的长处是：机械人各类掌握管线可以从电机中间直接穿过,无论关节轴怎么扭转,管线不会跟着扭转,即使扭转,管线因为布置在扭转轴线上,所以具有最小的扭转半径.此种构造较好的解决了工业机械人的管线布局问题.对于工业机械人的机械构造设计来说,管线布局是难点之一,如何合理的在狭窄的机械臂空间中布置各类管线（六个电机的驱动线.编码器线.刹车线.气管.电磁阀掌握线.传感器线等）,使其不受关节轴扭转的影响,是一个值得深刻斟酌的问题.机械人的腕部构造常见有如下几种构造:在这三种手段部的构造中,以第一种(RBR型)构造运用最为普遍,它顺应于各类工作场合,后两种构造运用规模相对较窄,比如说3R型的手段构造重要运用在喷涂行业等.关节设计:对于国外的工业机械人重要制作国度来说,六轴关节机械人的研发设计及制作已经有好几十年的汗青了,全部工业机械人的研发制作系统较为完美,他们的技巧相对来说比较成熟,他们在互相竞争中可以互相模拟.改良.不断推陈出新,他们的技巧对于国内来说,近乎完美.而国内今朝这个行业还处在黎明前的阴郁阶段,固然有不少公司有这个研发意图,或者正在研发途中,不管怎么说,浮出水面颁布本身正在研发或者研发成功的公司应当说是少少数,即使宣告本身研发成功,也只是初步实验成功,真正产业化.商品化还有一段相当漫长的路要走.而更多的公司还逗留在项目立项.技巧评估.投入风险剖析的阶段.因为国内做这个行业的很少,相干的构造也没有什么可参考的,技巧储备不足,少数的单位或小我有机遇可以或许拆拆别人的机械,拆个一知半解,更多的人只能在旁边看看了(比如说我,想拆都没机遇^_^),还好了,收集资本丰硕,今汇集到不少机械构造方面的图片,分享给大家参考,愿望咱们做机械设计的(我应当也算是个机械工程师啊^_^毕竟我也是做机械的)少走点弯路,做出更好的机械.六轴关节机械人的腕部关节设计较为庞杂,因为在腕部同时集成了三种活动.小型的六轴关节机械人的腕部关节重要采用谐波减速器.下面的图片较为具体的描写了常见的六轴关节机械人的腕部构造.上图所示的腕部关节用到了两个谐波减速器,两个同步齿型带传动输入,中央还用到了一对锥齿轮副传动.。

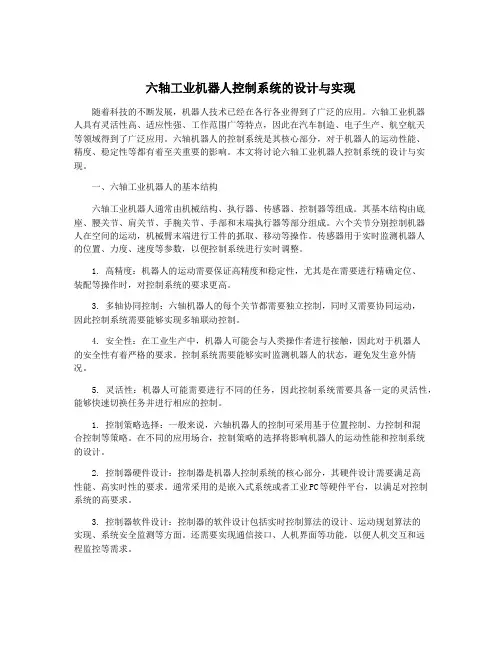

六轴工业机器人控制系统的设计与实现
六轴工业机器人控制系统的设计与实现随着科技的不断发展，机器人技术已经在各行各业得到了广泛的应用。
六轴工业机器人具有灵活性高、适应性强、工作范围广等特点，因此在汽车制造、电子生产、航空航天等领域得到了广泛应用。
六轴机器人的控制系统是其核心部分，对于机器人的运动性能、精度、稳定性等都有着至关重要的影响。
本文将讨论六轴工业机器人控制系统的设计与实现。
一、六轴工业机器人的基本结构六轴工业机器人通常由机械结构、执行器、传感器、控制器等组成。
其基本结构由底座、腰关节、肩关节、手腕关节、手部和末端执行器等部分组成。
六个关节分别控制机器人在空间的运动，机械臂末端进行工件的抓取、移动等操作。
传感器用于实时监测机器人的位置、力度、速度等参数，以便控制系统进行实时调整。
1. 高精度：机器人的运动需要保证高精度和稳定性，尤其是在需要进行精确定位、装配等操作时，对控制系统的要求更高。
3. 多轴协同控制：六轴机器人的每个关节都需要独立控制，同时又需要协同运动，因此控制系统需要能够实现多轴联动控制。
4. 安全性：在工业生产中，机器人可能会与人类操作者进行接触，因此对于机器人的安全性有着严格的要求。
控制系统需要能够实时监测机器人的状态，避免发生意外情况。
5. 灵活性：机器人可能需要进行不同的任务，因此控制系统需要具备一定的灵活性，能够快速切换任务并进行相应的控制。
1. 控制策略选择：一般来说，六轴机器人的控制可采用基于位置控制、力控制和混合控制等策略。
在不同的应用场合，控制策略的选择将影响机器人的运动性能和控制系统的设计。
2. 控制器硬件设计：控制器是机器人控制系统的核心部分，其硬件设计需要满足高性能、高实时性的要求。
通常采用的是嵌入式系统或者工业PC等硬件平台，以满足对控制系统的高要求。
3. 控制器软件设计：控制器的软件设计包括实时控制算法的设计、运动规划算法的实现、系统安全监测等方面。
还需要实现通信接口、人机界面等功能，以便人机交互和远程监控等需求。
浅谈传统六轴机器人的基本构成及特点
浅谈传统六轴机器人的基本构成及特点传统关节机器人基本构成传统关节机器人主要由本体结构件、减速器、伺服电机、控制器等构成。
本体结构件工业机器人本体由旋转机座，大臂，小臂等部位组成，是机器人外面最直接的机械结构。
机器人本体结构件包含铸铁、铸钢、铸铝、结构钢等多种材质。
减速器减速器用于承载机器人各个关节的载荷，电机输出的高转速低扭矩通过减速器后形成低转速高转矩，从而提升机器人各轴的输出力矩，使得机器人可以承受较大的负载。
机器人对减速器的要求很高，需要减速器体积小、质量小、减速比大、精度高、抗冲击等。
目前大量应用于多关节机器人的减速器主要有两种：一种是RV减速器，另一种是谐波减速器。
RV减速器因具有更高的刚度和回转精度，一般被放置在大臂、肩部等重负载位置;谐波减速器则被放置在小臂及手腕部。
驱动控制系统驱动控制系统主要用于控制机器人按照设定的运动参数进行运动。
其主要包含伺服驱动器、伺服电机和控制器。
(1)伺服电机主要用于驱动机器人的关节，要求具备最大功率质量比和扭矩惯量比、高启动转矩、低惯量和较宽广且平滑的调速范围;(2)伺服驱动器是驱动伺服电机进行运动的装置，根据控制器的指令，伺服驱动器给予伺服电机相应的电流，从而保证伺服电机按照需求的运动速度、加速度、运转位置等条件进行运动，从保证机械臂的运动达到设定要求。
(2)控制器可对其内部参数进行人工设定而实现对机器人的位置控制、速度控制和转矩控制等多种功能。
六轴串联机器人“轴”作用传统六轴工业机器人一般有6个自由度，常见的包含旋转(S轴)，下臂(L轴)、上臂(U轴)、手腕旋转(R轴)、手腕摆动(B轴)和手腕回转(T 轴)。
6个关节合成实现末端的6自由度动作。
一轴：第一个轴是连接底座的部分，承载着整个机器人的重量和和底座的左右转动;二轴：控制机器人大臂的前后摆动;三轴：控制机器人小臂的前后摆动;四轴：控制机器人小臂旋转;五轴：控制和上下微调机械手手腕的转动，通常是当产品抓取后可以进行产品翻转的动作;六轴：用于末端夹具部分的旋转功能，可更精确定位到产品。
六轴机器人工作原理
六轴机器人工作原理
六轴机器人是一种具有高度灵活性和精准性的工业机器人，其
工作原理主要包括机械结构、传感器系统、控制系统等方面。
首先，我们来看一下六轴机器人的机械结构。
六轴机器人通常由基座、腰部、肩部、肘部、腕部和手部构成，这些部件通过关节连接起来，
形成一个六自由度的机械臂。
这种结构可以使机器人在三维空间内
实现各种姿态的自由运动，从而完成复杂的任务。
其次，六轴机器人的传感器系统起着至关重要的作用。
传感器
系统可以实时地感知机器人的位置、姿态、力度等信息，并将这些
信息反馈给控制系统，从而使机器人能够做出相应的调整和动作。
常见的传感器包括编码器、力传感器、视觉传感器等，它们能够为
机器人提供准确的环境信息和自身状态信息，为机器人的工作提供
保障。
最后，控制系统是六轴机器人的“大脑”，它负责对机器人进
行精准的控制和调度。
控制系统通常由硬件和软件两部分组成，硬
件部分包括主控制器、驱动器等，而软件部分则包括运动控制算法、路径规划算法等。
通过控制系统，我们可以对机器人的运动轨迹、
速度、加速度等进行精确的控制，使机器人能够完成各种复杂的操
作任务。
总的来说，六轴机器人能够实现高度灵活的工作，主要得益于其先进的机械结构、精准的传感器系统和高效的控制系统。
这些方面的协同作用，使得六轴机器人在自动化装配、焊接、喷涂等领域拥有广泛的应用前景。
随着科技的不断发展，相信六轴机器人的工作原理和性能将会不断得到优化和提升，为工业生产带来更大的便利和效益。
六轴工业机器人的结构
六轴工业机器人的结构六轴工业机器人是一种高度灵活、功能强大的自动化设备。
它由六个关节组成，每个关节都可以进行独立运动，使机器人能够在各种复杂任务中精确操作。
下面将为大家介绍六轴工业机器人的结构。
首先，我们来看机器人的基本组成部分。
六轴机器人由底座、臂部、手部和控制系统组成。
底座是机器人的稳定支撑，臂部是连接各个关节的部分，手部负责完成具体任务，而控制系统则是机器人的智能大脑。
接下来是机器人的六个关节。
每个关节都有一个电机和减速器，用于驱动机器人的运动。
这些关节相互连接，形成机器人的骨架。
它们可以让机器人在三维空间内自由移动，并实现各种复杂的姿态。
每个关节都有自己的旋转轴，使机器人能够在不同方向上进行运动。
集中控制各个关节的电机，并通过编码器来监测实际位置，从而实现精确的运动控制。
这样的设计使得机器人能够灵活适应各种任务需求。
此外，机器人的手部也是非常重要的一部分。
它可以根据需要安装各种工具或夹具，完成不同的操作。
手部通常由几个可伸缩的指节和一个末端执行器组成。
末端执行器类似于人的手指，可以进行抓取、放置、旋转等各种动作。
最后，我们来谈一谈控制系统。
控制系统是机器人的大脑，负责接收并处理来自外部和传感器的信号，然后生成相应的输出命令，控制机器人的运动和行为。
现代的控制系统通常集成了先进的感知和决策算法，使机器人能够实现自主智能操作。
总的来说，六轴工业机器人的结构非常复杂和精确。
它们能够在工业生产线上扮演重要角色，提高生产效率和质量。
希望通过本文的介绍，大家对六轴机器人的结构有了更深入的了解，并对其在工业自动化领域的应用有一定的指导意义。
六轴机器人的组成
六轴机器人的组成
六轴机器人是目前工业自动化领域中应用最广泛的机器人之一，其
由多个部分组成。
下面是六轴机器人的组成和功能说明：
1. 机械臂
机械臂是机器人的主体部分，由多个关节组成，可以完成复杂的动作。
它的长度、材质和精度等参数需要根据具体需求进行选择和设计。
2. 控制系统
控制系统包括硬件和软件两部分，主要用于控制机器人的动作和运动
轨迹。
它需要与机械臂、传感器等其他部件协同工作，实现准确的操作。
3. 传感器
传感器用于感知环境和物体的位置、形状、大小等信息，并将这些信
息反馈给机器人的控制系统，以调整机器人的动作和运动轨迹。
4. 末端执行器
末端执行器指的是机械臂末端的装置，通常包括夹爪、吸盘等工具。
它负责机器人的具体操作，例如夹取、装配、搬运等。
5. 电源系统
电源系统提供机器人的电力供应，它需要同时满足机器人的功率需求和安全要求。
6. 通信模块
通信模块用于与其他设备进行数据交互，例如与工厂信息系统、自动化控制系统等进行实时通讯。
在一些应用场景中，还需要涉及到无线通讯和网络连接。
以上就是六轴机器人的主要组成部分。
在应用过程中，可以根据具体需要进行定制和改进，以满足不同的生产需求。
