热水给水和生活给水的异同——建筑设备.
热水系统主要由３部 分组成:
１
水加热器
２
热水管网
３
附属设备
热水供应系统的分类
• • • 1.局部热水供应系统 特点：供水范围小，热水分散制备，配水点较少，且和热源较近，热水管路 短，热损失小。 适用：适用于使用要求不高，用水点少且分散的建筑。 热源：宜采用蒸汽、煤气、炉灶余热或太阳能等。 2.集中热水供应系统 特点：供水范围大，热水集中制备，管道输送到个配水点。 适用：适用于使用要求高，耗热量大，用水点多且分布较密集的建筑。 热源：应首先利用工业余热、废热、地热和太阳热。热水的加热，贮存及输 送均集中于锅炉房。 3.区域热水供应系统 特点：供水规模大、设备集中、热效高、使用方便、对环境污染小 适用：适用于使用要求不高，用水点少且分散的建筑。 热源：建设小区锅炉房集中供应热水，或利用城市热网供水
设水箱的给水方式
直接给水方式
设水泵的给水方式
设水泵和水箱的给水方式
设气压给水装置的给水方式
分区及分质给水方式
热水供应的方式
1. 按加热方式不同，可分为：直接加热、间接加热
2. 按有无循环管，可分为：全循环、半循环、无循环 按管网布置形式，可分为：下行上给、上行下给 • 3.无循环供水方式 • 特点：没有循环管道，适用于定时供热水系统，如公共浴室、旅馆等， 每天定时供应热水，其他时间没有热水，一般不设循环管道，节约投资。 • 适用：适用于热水供应系统较小，使用要求不高的定时供应系统，如： 公共浴管循环供水方式。前者是指热水 干管和立管均能保持热水的循环；后者是指仅保持热水干管的热水循环。 • 适用：干管循环用于全日供应热水的建筑和设有定时供水的高层建筑中； 后者多用于定时供应热水的建筑中。
卧 式 热 水 锅 炉
汽水混合加热器
立 式 热 水 锅 炉
间接热水加热器
• （1）容积式热水加热器：容积 式加热器贮存一定量的热水量， 用以供应和调节热水用量的变 化，使供水稳定均匀，它具有 加热器和热水箱的双重作用。 • （2）半容积式加热器：一般只 贮存10~20分钟存水量。体积缩 小，节省占地面积，运行维护 工作方便，安全可靠。 • （3）快速热水器：水—水快速 加热器和汽—水快速加热器。 • （4）半即热式热水加热器：此 种加热器是有限量贮水的加热 器，其贮水量很小，加热面积 大，体积小，占地面积很小， 是一种很好的加热设备。
容积式电热水器
快速热水器
管道的使用
给水系统：可采用塑料给水管、塑料和金属复合管、铜管、 不锈钢管及经可靠防腐处理的钢管。为了防冻在室外或有可能低于零 度的场合敷设应有保温措施。 热水供应系统：可采用薄壁铜管、薄壁不锈钢管、塑料热水 管、塑料和金属复合热水管，但设备机房内的热水管道不应采用塑料 热水管。热水管应做保温处理。
热水给水和生活给水的 异同
建筑内部给水系统概述
热水供应也属于给水，与冷水供应的区别 是水温，必须满足用水点对水温、水量的要， 因此热水系统除了水的系统：管道、用水器具 等，还有“热”的供应，热源、加热系统等等。
1 2 3
分类、组成、供水方式 设备和器材 管道的布置与附设
热水供应系统的分类和组成
建筑内的热水供应系统按照热水供应范围的大 小，可分为：集中热水供应系统、局部热水供应系 统和区域热水供水系统。
• • •
• • •
建筑生活给水系统
1. 生活给水系统 1）生活饮用水系统 2）杂用水系统 目前国内通常将饮用水与杂用水系 统合二为一，统称生活给水系统。
特点：
1）用水量不均匀 2）水质应达《生活饮用水卫生标准》
1．水源 2．引入管 3．水表节点 4．给水管网
给水系统的组成：引入管， 水表节点，给水管道，配水装置 和用水设备。
全循环供水方式
冷水箱
膨胀排气管
加热器 循环水泵
半循环：立管循环方式
冷水箱
膨胀排气管
加热器 循环水泵
半循环：干管循环方式
冷水箱
膨胀排气管
加热器 循环水泵
不循环供水方式
冷水箱
膨胀排气管
加热器
热水系统的设备和器材
㈠．直接热水加热器 １．热水锅炉：过去主要为燃煤锅 炉，现今还有燃气，燃油锅 炉。安装有卧式和立式两种。 ２．汽水混合加热器：将清洁的蒸 汽通过喷射器喷人贮水箱的 冷水中，使水汽充分混合而 加热水。
管道的布置与敷设
1） 给水系统管道的布置和敷设：引入管，引入管从室外管网将 水引入室内，引力管力求简短，铺设时常与外墙垂直。引入管的位置， 结合室外集水管网的具体情况，由建筑物用水量最大处接入。一般建 筑物设置一根引入管，单向供水。 管道敷设：室内给水管道的敷设课分为明装和暗装两种 2）热水管道的布置和敷设：除了满足给水管网布置敷设的要 求外，还应注意由于水温高带来的体积膨胀，管道伸缩补偿，保温。 排气等为问题。 管道铺设：明装：布置在卫生间、厨房沿墙、柱敷设，一般与 冷水管平行；暗装：布置在管道井或预留的沟槽内
5．配水装置与附件
6．增压和贮水设备
4.2 给水方式
一般建筑工程中常见的给水方式的基本类型有:
1.直接给水方式:适用于室外给水管网提供的水量、水压在任何时候均能满足建筑 室内管网最不利点的用水要求的情况。 2.设水箱的给水方式：当室外给水管网供水压力大部分时间满足要求,仅在用水高 峰时段由于水量增加,室外管网中水压降低而不能保证建筑上层用水时；或者建筑 内要求水压稳定，并且该建筑具备设置高位水箱的条件，可采用这种方式 。 3.设水泵的给水方式：当室外给水管网水压大部分时间不足时采用，当建筑内用 水量大且较均匀时，可用恒速水泵供水；当建筑内用水不均匀时，宜采用多台水 泵联合运行供水，以提高水泵的效率。 4.水泵和水箱的给水方式：当室外管网的水压经常不足，且室内用水不均匀，允 许直接从外网抽水，可采用这种方式，如图所示。该方式中的水泵能及时向水箱 供水，可减小水箱容积，又有水箱的调节作用，水泵出水量稳定，能保证水泵在 高效区运行。 5.设气压给水装置的给水方式：当室外给水管网压力低于或经常不能满足室内所 需水压、室内用水不均匀，且不宜设置高位水箱时可采用此方式。 6.分区给水方式：当室外给水管网的压力只能满足建筑下部若干层的供水要求设 置。常将建筑物的低区设置成由室外给水管网直接供水，高区由增压贮水设备供 水。 7.分质给水方式：根据不同用途所需的不同水质，分别设置独立的给水系统。

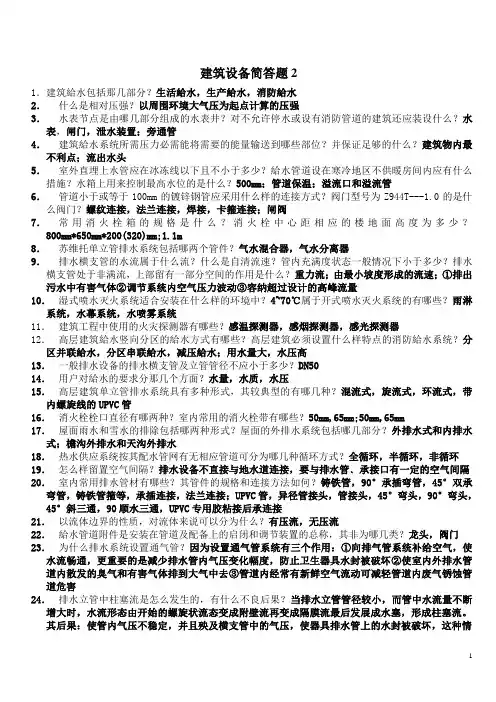

建筑设备简答2
建筑设备简答题21．建筑給水包括那几部分？生活給水，生产給水，消防給水2．什么是相对压强？以周围环境大气压为起点计算的压强3．水表节点是由哪几部分组成的水表井？对不允许停水或设有消防管道的建筑还应装设什么？水表，闸门，泄水装置；旁通管4．建筑給水系统所需压力必需能将需要的能量输送到哪些部位？并保证足够的什么？建筑物内最不利点；流出水头5．室外直埋上水管应在冰冻线以下且不小于多少？給水管道设在寒冷地区不供暖房间内应有什么措施？水箱上用来控制最高水位的是什么？500mm；管道保温；溢流口和溢流管6．管道小于或等于100mm的镀锌钢管应采用什么样的连接方式？阀门型号为Z944T---1.0的是什么阀门？螺纹连接，法兰连接，焊接，卡箍连接；闸阀7．常用消火栓箱的规格是什么？消火栓中心距相应的楼地面高度为多少？800mm*650mm*200(320)mm;1.1m8．苏维托单立管排水系统包括哪两个管件？气水混合器，气水分离器9．排水横支管的水流属于什么流？什么是自清流速？管内充满度状态一般情况下小于多少？排水横支管处于非满流，上部留有一部分空间的作用是什么？重力流；由最小坡度形成的流速；①排出污水中有害气体②调节系统内空气压力波动③容纳超过设计的高峰流量10．湿式喷水灭火系统适合安装在什么样的环境中？4~70℃属于开式喷水灭火系统的有哪些？雨淋系统，水幕系统，水喷雾系统11．建筑工程中使用的火灾探测器有哪些？感温探测器，感烟探测器，感光探测器12．高层建筑給水竖向分区的給水方式有哪些？高层建筑必须设置什么样特点的消防給水系统？分区并联給水，分区串联給水，减压給水；用水量大，水压高13．一般排水设备的排水横支管及立管管径不应小于多少？DN5014．用户对給水的要求分那几个方面？水量，水质，水压15．高层建筑单立管排水系统具有多种形式，其较典型的有哪几种？混流式，旋流式，环流式，带内螺旋线的UPVC管16．消火栓栓口直径有哪两种？室内常用的消火栓带有哪些？50mm,65mm;50mm,65mm17．屋面雨水和雪水的排除包括哪两种形式？屋面的外排水系统包括哪几部分？外排水式和内排水式；檐沟外排水和天沟外排水18．热水供应系统按其配水管网有无相应管道可分为哪几种循环方式？全循环，半循环，非循环19．怎么样留置空气间隔？排水设备不直接与地水道连接，要与排水管﹑承接口有一定的空气间隔20．室内常用排水管材有哪些？其管件的规格和连接方法如何？铸铁管，90°承插弯管，45°双承弯管，铸铁管箍等，承插连接，法兰连接；UPVC管，异径管接头，管接头，45°弯头，90°弯头，45°斜三通，90顺水三通，UPVC专用胶粘接后承连接21．以流体边界的性质，对流体来说可以分为什么？有压流，无压流22．給水管道附件是安装在管道及配备上的启闭和调节装置的总称，其非为哪几类？龙头，阀门23．为什么排水系统设置通气管？因为设置通气管系统有三个作用：①向排气管系统补给空气，使水流畅通，更重要的是减少排水管内气压变化幅度，防止卫生器具水封被破坏②使室内外排水管道内散发的臭气和有害气体排到大气中去③管道内经常有新鲜空气流动可减轻管道内废气锈蚀管道危害24．排水立管中柱塞流是怎么发生的，有什么不良后果？当排水立管管径较小，而管中水流量不断增大时，水流形态由开始的螺旋状流态变成附壁流再变成隔膜流最后发展成水塞，形成柱塞流。
建筑给水设备
建筑给水设备2.1 给水系统及方式2.1.1 给水系统室内给水系统的任务是根据各类用户对水质、水压和水量的要求,将室外给水管网中的水输送到建筑物内的各种配水点,如各种配水龙头、生产设备和消防设备,以满足人们生活、生产和消防用水的需要。
1.分类(1)生活给水系统。
生活给水系统是指水质符合《生活饮用水卫生标准》(GB 5749—2006)的用于日常饮用、洗涤的水。
(2)生产给水系统。
生产给水系统是指为工业生产用水所设的给水系统,水质、水压因生产工艺不同而不同。
(3)消防给水系统。
消防给水系统是指建筑物内消火栓及其他消防装置的用水。
消防用水对水质要求的不同,但必须满足防火规范要求的水压和水量。
在实际给水工程中,应根据建筑物的特性,用户对水质、水压和水量的要求,并结合室外管网和情况,采用两种或三种系统组合成共用给水系统,如生活与生产共用给水系统；生活与消防共用给水系统；生活与生产、消防共用给水系统。
2.组成建筑给水系统如图2-1所示。
图2-1 建筑给水系统(1)引入管。
引入管是市政给水管网和建筑内部给水管网之间的连接管道。
(2)给水管网。
给水管网是指建筑内给水水平干管、立管和支管。
(3)水表节点。
水表节点包括指引入管上装设的水表及其前后设置的阀门及泄水装置等的总称,也包括各种阀门和配件；满足水压、水量要求的水泵、水箱；满足水质要求的深度处理构筑物等。
2.1.2 给水方式小区的室外给水系统,其水量应满足小区内全部用水的要求,其水压应满足最不利配水点的水压要求。
小区的室外给水系统,应尽量利用城镇给水管网的水压直接供水。
当城镇给水管网的水压、水量不足时,应设置贮水调节和加压装置。
1.直接给水若水压、水量有保证,室外管网水压任何时候都能满足建筑内部用水要求,则可采用直接给水方式,如图2-2所示。
小区的室外给水系统,应尽量利用城镇给水管网的水压直接供水。
图2-2 直接给水2.水箱给水若水压、水量有波动,室外管网大部分时间能满足用水要求,而在用水高峰时不能保证建筑物上层用水,或建筑内要求水压稳定,并且建筑具备设置高位水箱的条件时,则可采用水箱给水方式,如图2-3所示。
建筑给水系统—热水供应系统(建筑设备)
建筑热水供应系统
2 热水系统分类与组成
油锅炉燃 燃气锅炉
电锅炉
建筑热水供应系统
2 热水系统分类与组成
加热设备－将热媒的热量传递给被加热水
热
直接
水 加
加热
热
设
间接
备
加热
多孔管直接加热 喷射器直接加热 汽－水热交换器 水－水热交换器
建筑热水供应系统
2 热水系统分类与组成
喷射器直接加热
多孔管直接加热
建筑热水供应系统
2 热水系统分类与组成
太阳能局部热水系统流程示意
建筑热水供应系统
2 热水系统分类与组成
屋 面 太 阳 能 热 水 器 的 布 置
建筑热水供应系统
2 热水系统分类与组成
屋面太阳能热水器的布置
建筑热水供应系统
2 热水系统分类与组成
太 阳 能 热 水 器 室 外 布 管
建筑热水供应系统
95℃
70℃
70℃
60℃
蒸汽
70℃
凝结水
60℃
热媒系统原理图
建筑热水供应系统
2 热水系统分类与组成
3、热水配水管路
组成：热水配水管网和回水管网组成 工作过程： 1）从水加热器中出来的热水经配水管网送至配
水点。
2）水加热中的冷水由屋顶的水箱或给水管网补 给。
3）部分热水经回水管、循环水泵回到加热器再 加热。
建筑热水供应系统
2 热水系统分类与组成
间接加热设备 容积式热交换器
建筑热水供应系统
2 热水系统分类与组成
间接加热设备 板式热交换器
建筑热水供应系统
2 热水系统分类与组成
间接加热设备 容积式水加热器
建筑给水设计技术生活给水消防给水和热水供应系统设计
建筑给水设计技术生活给水消防给水和热水供应系统设计建筑给水设计技术：生活给水、消防给水和热水供应系统设计在建筑设计中，给水系统设计是非常关键的一部分。
良好的给水系统设计不仅能够提供高质量的生活给水，还能够满足消防给水和热水供应的需求。
本文将介绍建筑给水设计技术，着重讨论生活给水、消防给水和热水供应系统的设计要点和注意事项。
一、生活给水系统设计生活给水系统是供应居民日常生活所需的饮用水、洗浴水和洗涤水的系统。
在生活给水系统设计中，需要考虑以下几个方面：1. 供水来源：要确定可靠的供水来源，可以是城市自来水系统或井水等。
2. 给水管道设计：应根据建筑物的布局和使用需求，合理布局给水管道，减少管道长度和阻力，保证各个用水点的正常供水。
3. 水质处理：对于城市自来水供水系统，一般不需要额外的水质处理。
但对于某些地区供水不稳定或水质较差的情况，可以考虑添加预处理设备，如过滤器或加药装置。
4. 防止污水倒流：为了防止供水系统被污水污染，应设置防倒流装置，如倒流防止器或空气间隔阀。
5. 水压设计：根据建筑物的高度和楼层布局，合理设计供水系统的水压，确保各楼层的供水稳定。
二、消防给水系统设计消防给水系统是用于消防灭火的供水系统。
在消防给水系统设计中，需要考虑以下几个方面：1. 消防水源：消防给水可以通过自来水系统供水，也可以单独设置消防水源，如消防水池或消防水泵。
2. 消防水泵设计：根据消防水源的类型和用途，选择合适的消防水泵，并合理布置水泵房和消防水池。
3. 防火分区设计：根据建筑物的使用性质和规模，划分合理的防火分区，并设置消防栓、灭火器等设施。
4. 消防管道设计：保证消防管道的直径足够大，减小水流速度，避免压力损失，确保消防设备正常供水。
5. 自动喷水灭火系统设计：对于高层建筑或特定区域，可以考虑设置自动喷水灭火系统，提高消防安全性。
三、热水供应系统设计热水供应系统是为了满足居民的热水需求而设计的系统。
在热水供应系统设计中，需要考虑以下几个方面：1. 热水源选择：可以选择使用电热水器、太阳能热水器、燃气热水器等不同类型的热水器，根据实际情况选择合适的热水源。

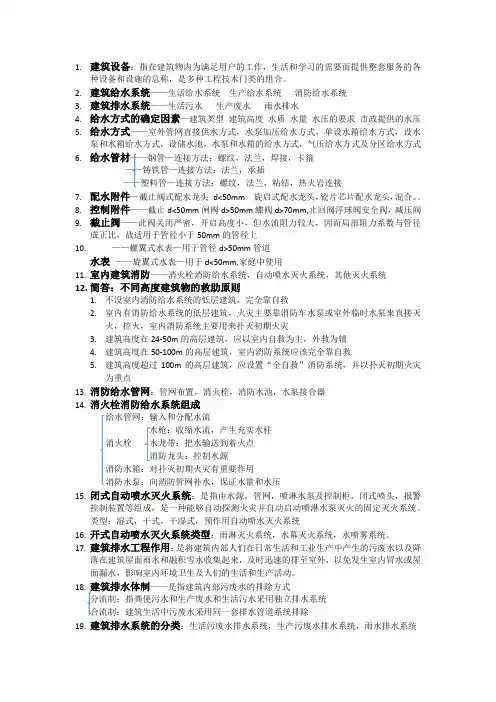

建筑设备
1.建筑设备：指在建筑物内为满足用户的工作，生活和学习的需要而提供整套服务的各种设备和设施的总称，是多种工程技术门类的组合。
2.建筑给水系统——生活给水系统生产给水系统消防给水系统3.建筑排水系统——生活污水生产废水雨水排水4.给水方式的确定因素—建筑类型建筑高度水质水量水压的要求市政提供的水压5.给水方式——室外管网直接供水方式，水泵加压给水方式，单设水箱给水方式，设水泵和水箱给水方式，设储水池，水泵和水箱的给水方式，气压给水方式及分区给水方式6.给水管材——钢管—连接方法：螺纹，法兰，焊接，卡箍——铸铁管—连接方法：法兰，承插——塑料管—连接方法：螺纹，法兰，粘结，热火岩连接7.配水附件—截止阀式配水龙头d<50mm 旋启式配水龙头，瓷片芯片配水龙头，混合。
8.控制附件——截止d<50mm闸阀d>50mm蝶阀d>70mm,止回阀浮球阀安全阀，减压阀9.截止阀——此阀关闭严密，开启高度小，但水流阻力较大，因而局部阻力系数与管径成正比，故适用于管径小于50mm的管径上10.——螺翼式水表—用于管径d>50mm管道水表——旋翼式水表—用于d<50mm,家庭中使用11.室内建筑消防——消火栓消防给水系统，自动喷水灭火系统，其他灭火系统12.简答：不同高度建筑物的救助原则1.不设室内消防给水系统的低层建筑，完全靠自救2.室内有消防给水系统的低层建筑，火灾主要靠消防车水泵或室外临时水泵来直接灭火，控火，室内消防系统主要用来扑灭初期火灾3.建筑高度在24-50m的高层建筑，应以室内自救为主，外救为辅4.建筑高度在50-100m的高层建筑，室内消防系统应该完全靠自救5.建筑高度超过100m的高层建筑，应设置“全自救”消防系统，并以扑灭初期火灾为重点13.消防给水管网：管网布置，消火栓，消防水池，水泵接合器14.消火栓消防给水系统组成给水管网：输入和分配水流水枪：收缩水流，产生充实水柱消火栓水龙带：把水输送到着火点消防龙头：控制水源消防水箱：对扑灭初期火灾有重要作用消防水泵：向消防管网补水，保证水量和水压15.闭式自动喷水灭火系统：是指由水源，管网，喷淋水泵及控制柜，闭式喷头，报警控制装置等组成，是一种能够自动探测火灾并自动启动喷淋水泵灭火的固定灭火系统。
第一章-建筑设备-建筑给水系统.
3、给水附件
给水附件指给水管道上的调节水量、水 压、控制水流方向以及关断水流，便于管道、 仪表和设备检修的各类阀门和设备。
第一章 建筑给水
1.1 给水系统分类与组成
二 给水系统组成
总目录
本章总目录
3、给水附件
截止阀
闸阀
蝶阀
第一章 建筑给水
1.1 给水系统分类与组成
二 给水系统组成
总目录
本章总目录
• 1、计算给水管网系统中各管段的管径； • 2、计算管网水头损失； • 3、确定给水系统所需压力。
第一章 建筑给水
1.3 给水管材选择与安装及管网水力计算
二 . 给水管网水力计算
总目录
本章总目录
2.
管网水力计算
dj 4qg
1）设计管段计算管径计算
v
—— 计算管段的设计秒流量，m3/s ； —— 计算管段内的流速，m/s， 流速由设计人员选定，范围见P44； —— 计算管段的内径 m。
1）. 最高日用水量
Qd m qd
—— 最高日用水量（L/d）； —— 用水单位数（人或床位等）； —— 最高日生活用水定额（L/人· d 、L/床· d或 L/人· 班等）。
第一章 建筑给水
1.3 给水管材选择与安装及管网水力计算
二 . 给水管网水力计算
总目录
本章总目录
2.
设计用水量负荷计算
总目录
本章总目录
水 箱
2. 设水箱给水方式（A）
第一章 建筑给水
1.2 给水管网布置
一 给水方式 特点： 系统简单，投资 省，可充分利用外网 水压，但是水箱容易 二次污染；水箱容积 的确定要慎重。 适用场所： 室外给水管网供 水水压偏高或不稳定 时采用。 水箱
给排水基础知识第三章建筑给水设备
第三章建筑给水设备1. 引言建筑给水设备是指供给建筑物内用水的设备，包括供水管道系统、水泵、水箱和水表等。
在建筑物的生活和生产活动中，给水设备起到了至关重要的作用。
本文将介绍建筑给水设备的基础知识，包括供水管道系统的组成、水泵的类型和作用、以及水箱和水表的功能和使用方法。
2. 供水管道系统供水管道系统是指将水源引入建筑物内的管道网络。
它由供水管、水表、阀门和配重设备等组成。
供水管道系统的设计应考虑水源的稳定性、供水压力和供水量等要素。
管道材料应选用耐腐蚀、耐压力和密封性好的材料，如不锈钢管和钢管等。
供水管道系统的安装要求严格，应避免管道漏水或堵塞等问题。
3. 水泵水泵是将水从供水源抽取并输送至建筑物内的装置。
根据工作原理和用途的不同，水泵可分为离心泵、柱塞泵和涡轮泵等多种类型。
离心泵是最常见的一种水泵，它通过高速旋转的叶轮将水推动到管道中。
柱塞泵则利用柱塞的来回运动将水压入管道。
涡轮泵则通过旋转的叶轮将水加速并推入管道。
水泵的选择应根据建筑物的需求和水源的条件来确定。
4. 水箱水箱是建筑物内用水的储存设备，用于平衡供水系统的压力和稳定供水量。
水箱通常分为水塔和水箱两种类型。
水塔是垂直安装在建筑物顶部的大型水箱，利用其高度形成压力，推动水流进入楼层。
水箱则是水平安装在建筑物内的较小容量的储水设备，用于储存临时供水。
水箱的设计应考虑建筑物的用水需求，确保在高峰期能够满足供水要求。
5. 水表水表是用于测量建筑物内用水量的设备。
它通常安装在供水管道的进水口处，记录用水量以供计费或监控。
水表可分为机械水表和智能水表两种类型。
机械水表通过旋转的机构记录用水量，而智能水表则通过电子芯片读取用水量并进行远程监控。
水表的安装和校验需要专业的人员进行，确保其准确性和稳定性。
6. 建筑给水设备的维护和管理建筑给水设备的维护和管理对于保障用水的质量和供水的稳定性至关重要。
定期检查和清洗供水管道，维护水泵的正常运行，清理水箱的污垢，以及定期检验水表的准确性都是维护和管理的重要措施。
给水系统的分类
给水系统的分类给水系统是指将自然界的水资源经过处理后供给给各类用户使用的系统。
根据不同的分类标准，可以将给水系统分为不同的类型。
本文将从不同的角度出发，对给水系统的分类进行介绍。
一、按照供水对象的不同，给水系统可以分为三类：生活给水系统、工业给水系统和灌溉给水系统。
1. 生活给水系统：生活给水系统是指供应居民生活用水的系统。
它包括水源、水处理厂、水库或水井、输水管道、水塔或水池等组成部分。
生活给水系统的目标是提供安全、清洁、稳定的饮用水，满足人们日常生活的需求。
2. 工业给水系统：工业给水系统是指供应工业生产过程中所需水的系统。
它通常包括水源、水处理设备、水储存设施、输送管道等。
工业给水系统的特点是水质要求较高，需要根据具体的工艺要求进行专门的处理和净化。
3. 灌溉给水系统：灌溉给水系统是指供应农业灌溉用水的系统。
它包括水源、水库或水井、输水管道、灌溉设备等组成部分。
灌溉给水系统的目标是为农业生产提供足够的水资源，满足农作物的灌溉需求，提高农业生产效益。
二、按照水源的不同，给水系统可以分为地表水供水系统和地下水供水系统。
1. 地表水供水系统：地表水供水系统是指利用河流、湖泊、水库等地表水资源供水的系统。
它通常包括水源采集、水处理、输送和储存等环节。
地表水供水系统的特点是水质易受到外界环境的影响，需要经过一系列的处理措施来保证水质安全。
2. 地下水供水系统：地下水供水系统是指利用地下水资源供水的系统。
它通常通过井泵将地下水抽取上来，经过处理后供给用户使用。
地下水供水系统的特点是水质相对稳定，但也需要进行适当的处理和净化。
三、按照供水方式的不同，给水系统可以分为直接供水系统和间接供水系统。
1. 直接供水系统：直接供水系统是指将经过处理的水直接供应给用户使用的系统。
它通常采用压力管网的形式，将水源直接输送到用户的水龙头。
直接供水系统的优点是供水压力稳定，用水方便。
但也存在一些问题，如管网老化、水质难以保证等。
《建筑设备》作业(一)答案
《建筑设备》作业（一）答案一、单项选择题（每小题2分，共40分）1、消防给水对( A )无特殊要求。
A.水质B.水量C.水压2、引入管又称( C )。
A.水平干管B.主干管C.进户管3、生活给水系统中，最低卫生器具配水点处的静水压强不宜大于( B )。
A. 0.4 MPaB.0.45 MPaC. 0.5 MPa4、高层建筑是指10层及以上的住宅建筑或建筑高度超过( A )的其他民用建筑等。
A. 24mB. 26mC. 28m5、埋地生活饮用水贮水池与化粪池的净距，不得小于( C )。
A.6mB. 8mC. 10m6、生活给水管管径小于或等于 C 时，应采用镀锌焊接钢管。
A. 75㎜B. 100㎜C. 150㎜7、管径大于或等于 C 的埋地生活给水管道宜采用给水铸铁管。
A. 75㎜B. 100㎜C. 150㎜8、普通焊接钢管用于工作压力≤( A )的管道系统。
A. 1.0MPaB. 1.6MPaC. 2.0MPa9、加厚焊接钢管用于工作压力≤( B )的管道系统。
A. 1.0MPaB. 1.6MPaC. 2.0MPa10、PP管是 C 。
A. 聚氯乙稀管B. 聚乙稀管C. 聚丙稀管11、PE管是 B 。
A. 聚氯乙稀管B. 聚乙稀管C. 聚丙稀管12、PVC管是 A 。
A. 聚氯乙稀管B. 聚乙稀管C. 聚丙稀管13、由室外环网同侧引人时，两条引入管的间距不得小于( A )。
A.10mB. 15mC. 20m14、生活給水引入管与污水排出管管外壁的水平净距不宜小于( A )。
A.1.0mB. 1.1mC. 1.2m15、室内给水管道与排水管道平行埋设时，管外壁的最小距离为 A 。
A. 0.5mB. 0.3mC. 0.15m16、室内给水管道与排水管道交叉埋设时，管外壁的最小距离为 C 。
A. 0.5mB. 0.3mC. 0.15m17、喷嘴口径为13㎜的水枪配有( A )接口。
A. 50㎜B. 65㎜C. 80㎜18、喷嘴口径为19㎜的水枪配有( B )接口。
建筑设备(热水与饮水供应)
6、横管有0.003的坡度，管网最低处设置泄水阀，最高处 设排气阀。
7、水加热器或贮水器的冷水供水管和机械循环回水管上应 设止回阀。
第一节
热水供应系统
四．热水管道的保温与防腐
热水镀锌钢管寿命8-10年，热水铜管20-40年。
防腐措施：可在金属管材和设备外表面涂刷防腐材料， 在金属设备内壁及管内加耐腐衬里或涂防腐涂料来阻 止腐蚀作用。 为什么要对管道进行保温？
第二节 加热方法和加热器
3.即热式热水器
水-水快速加热器：管筒间 热水、冷水逆向流动，水 流速度较高，提高热交换 效率，加热热水。
第二节 加热方法和加热器
3.即热式热水器
汽-水快速加热器：冷水、蒸汽逆向流动，冷水被加热成热水， 蒸汽变成凝结水，回至锅炉。
4.半即热式水加热器
半即热式水加热器 是带有超前控制，具
1.热水用水定额 住宅和公共建筑热水用水定额与卫生设备完善程度、热水 供应时间、当地气候条件、生活习惯和水资源量等情况有关。 表4-1 4-2
第一节
2.热水水质
热水供应系统
符合《生活饮用水卫生标准》要求 硬度不能过高（加热设备形成水垢，传热效率降低）
第一节
热水供应系统
3.热水水温 （1） 沐浴35～40 ℃，洗脸30～35 ℃ （2） 洗衣、餐具60 ℃ （3）医院加热设备宜为60 ～65 ℃（低于50 ℃生存 和繁殖军团菌）
适用：温度均匀、需贮存调节用水量场所。
热水
热媒
回水（冷凝水）
第二节 加热方法和加热器
2.半容积式热水加热器
特点：将快速加热设备安装于热水 罐内，由于加热面积大，水流速度 较大，提高了传热效果，增大了热 水产量，因而减少了容积。只储存 10~20min的储存水量。 特点：体积缩小，节省占地，运行 维护方便，安全可靠
