建筑设备给排水工程
《建筑给排水工程》PPT课件
如排水管堵塞、地漏反味等，需清理管道、检查地漏密封 性。
卫生器具故障
如马桶漏水、水龙头滴水等，需更换损坏零件、调整水压 等。
预防性维护与保养策略
定期检查
定期对给排水系统进行 全面检查，及时发现潜 在问题。
水质管理
加强水质监测和处理， 防止水垢、腐蚀等问题 发生。
备件储备
提前储备易损件和关键 零件，确保故障发生时 能及时更换。
课程内容与结构
01
02
03
04
热水供应系统
介绍热水供应系统的组成、加 热方式、管道布置、保温措施
等。
消防给水系统
重点讲解消防给水系统的设计 要求、消防栓、自动喷水灭火
系统等知识。
雨水排水系统
简要介绍雨水排水系统的组成、 设计要点等。
课程实验与设计
通过实验和设计环节，加深学 生对理论知识的理解和掌握。
排水量计算 根据建筑物的使用性质和卫生器具的设置情况，计算排水 量。
排水管道的水力计算 包括管道的水力半径、流速、流量等参数的计算，以确定 管道的排水能力和阻力。
排水系统的通气设计 为保证排水系统的正常运行，需要设置通气管道或通气设 备，以平衡管道内的气压。通气设计应根据建筑物的层数 和卫生器具的设置情况来确定。
管、复合管等）。
给水管道设备
02
包括水泵、水箱、水池、水表、阀门等。
材料与设备选择原则
03
根据水质、水压、水温等要求，以及建筑物性质、使用要求和
投资等因素综合考虑。
给水管道布置与敷设
给水管道布置原则
满足供水安全、经济合理、 技术先进、管理方便等要 求。
给水管道敷设方式
包括明装和暗装两种方式， 根据建筑物性质和使用要 求选择。
简述建筑工程给排水的内容
建筑工程给排水1. 简介建筑工程给排水是指建筑物内部的供水和排水系统。
供水系统用于向建筑物提供清洁的饮用水和生活用水，而排水系统则负责将废水和污水从建筑物中排出。
给排水系统是建筑工程中非常重要的一部分，它直接影响到人们的日常生活和健康。
2. 供水系统2.1 冷水供应冷水供应是指为建筑物提供饮用水和生活用水的过程。
通常，冷水通过自来水管道进入建筑物，并通过管道网络分配到各个房间和设备中。
在冷水供应系统中，需要考虑管道的布置、材料选择、阀门和连接件等方面。
2.2 热水供应热水供应是指为建筑物提供热水的过程。
热水可以通过燃气、电力或太阳能等方式加热，然后通过管道输送到各个房间和设备中。
在热水供应系统中，需要考虑加热设备（如燃气锅炉或太阳能集热器）、储存设备（如热水储罐）以及管道的绝热和保温等方面。
2.3 消防供水消防供水是指为建筑物提供灭火用水的过程。
消防供水系统需要满足一定的流量和压力要求，以确保在火灾发生时能够及时有效地进行灭火。
消防供水系统通常包括水泵、消防栓、喷淋系统等设备，并与建筑物内部的供水系统相连接。
3. 排水系统3.1 排水管道排水管道是将建筑物内部的废水和污水排出到污水处理设施或城市下水道系统中的管道网络。
排水管道需要具备良好的密封性、耐腐蚀性和耐久性，以确保废水和污水能够顺利流动并不对周围环境造成污染。
3.2 排水设备排水设备包括马桶、洗手盆、浴缸、厨房污水处理设备等，它们通过排水管道将废水和污水排出建筑物。
这些设备需要具备良好的密封性和排放能力，以避免异味和堵塞的问题。
3.3 雨水排放除了废水和污水，建筑物还需要排放雨水。
雨水排放系统通常包括雨水管道和雨水收集设备，用于将屋顶和其他区域的雨水排出建筑物。
在设计雨水排放系统时，需要考虑到降雨量、排放能力以及防止倒流和积水等问题。
4. 设计与施工建筑工程给排水系统的设计与施工需要遵循相关的标准和规范。
设计阶段需要考虑到建筑物的用途、人口密度、供应需求、消防安全等因素，并合理选择管道材料、设备规格和布置方式。

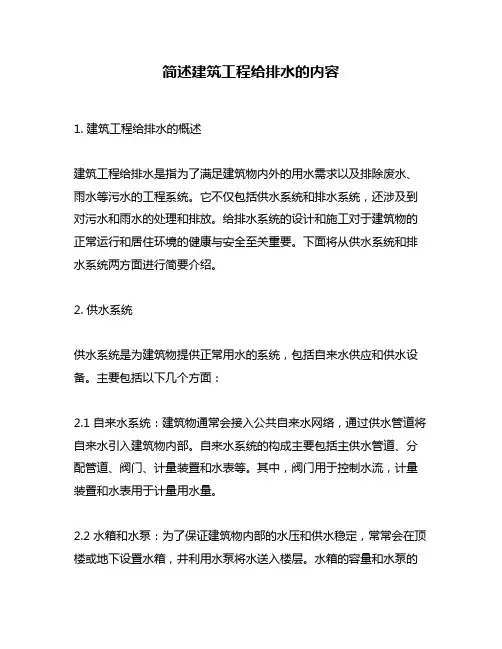

简述建筑工程给排水的内容
简述建筑工程给排水的内容1. 建筑工程给排水的概述建筑工程给排水是指为了满足建筑物内外的用水需求以及排除废水、雨水等污水的工程系统。
它不仅包括供水系统和排水系统，还涉及到对污水和雨水的处理和排放。
给排水系统的设计和施工对于建筑物的正常运行和居住环境的健康与安全至关重要。
下面将从供水系统和排水系统两方面进行简要介绍。
2. 供水系统供水系统是为建筑物提供正常用水的系统，包括自来水供应和供水设备。
主要包括以下几个方面：2.1 自来水系统：建筑物通常会接入公共自来水网络，通过供水管道将自来水引入建筑物内部。
自来水系统的构成主要包括主供水管道、分配管道、阀门、计量装置和水表等。
其中，阀门用于控制水流，计量装置和水表用于计量用水量。
2.2 水箱和水泵：为了保证建筑物内部的水压和供水稳定，常常会在顶楼或地下设置水箱，并利用水泵将水送入楼层。
水箱的容量和水泵的性能需要根据建筑物的需求和使用量进行合理设计。
2.3 其他供水设备：除了自来水系统外，建筑物还可能配备其他供水设备，如热水器、净水设备等。
它们通常与自来水系统相连，为居民提供热水和过滤后的饮用水。
3. 排水系统排水系统是将建筑物内部的废水和雨水排出建筑物的系统。
它包括污水排放系统和雨水排放系统。
主要包括以下几个方面：3.1 污水排放系统：建筑物内部的厨房、卫生间、洗衣房等产生的废水需要通过污水管道排放至污水处理厂或污水管网。
污水排放系统包括污水管道、排水器具（如下水道、马桶、浴缸等）、排气系统和污水处理设备等。
3.2 雨水排放系统：建筑物的屋面和附属构件通常通过雨水系统将雨水排放至污水管网或地面。
雨水排放系统包括雨水管道、雨水收集设备（如雨水桶、雨水管等）和雨水排放设备（如雨水管道出口、雨水排水口等）。
4. 建筑工程给排水的重要性建筑工程给排水对于建筑物的正常运行和居住环境的健康与安全具有重要影响。
4.1 供水系统的重要性：供水系统直接关系到居民的正常生活用水需求。
建筑给排水及采暖工程概况
建筑给排水及采暖工程概况一、建筑给排水工程建筑给排水工程是建筑工程中的重要组成部分，包括供水系统和排水系统两大部分。
1. 供水系统供水系统是指供水设备、供水管线和相关设施的组合，主要用于向建筑内提供清洁饮用水、生活用水和消防用水。
供水系统主要由以下几个方面组成：•储水设备：包括水塔、水箱等，用于储存大量的水资源，确保供水的稳定性。
•水泵设备：用于提升水流，确保水源能够顺利流入到建筑内各个水龙头。
•配管系统：通过一系列的管道将水流引至建筑内各个需要用水的场所。
•阀门和设备：用于调节和控制水流，确保供水量能够满足需求。
•消防设备：包括消防栓、消防水泵等，用于应对火灾等紧急情况。
供水系统的设计需要考虑建筑物的规模、人口密度、用水需求等因素，以确保供水的稳定性和安全性。
2. 排水系统排水系统是指将建筑内产生的废水和污水排出建筑，以及将雨水排除建筑外部的系统。
排水系统主要由以下几个方面组成：•排水管线：通过一系列的排水管道将废水和污水从建筑内排出。
•排水口和设备：用于将废水和污水引入到排水管道，包括水槽、水浴、污水处理设备等。
•雨水排水系统：用于排除建筑外部产生的雨水，包括雨水管道和雨水收集设备等。
排水系统的设计需要综合考虑建筑内不同场所的废水产生量和性质，以及外部环境的降雨情况，确保排水的畅通和卫生。
二、建筑采暖工程建筑采暖工程是为了确保建筑内部温度适宜而进行的工程设计和设备安装。
1. 采暖方式建筑采暖方式多种多样，常见的包括以下几种：•中央供暖系统：通过集中供热设备将热水或蒸汽输送至建筑内各个供暖设备，如散热器、地暖等。
•空气能热泵系统：利用空气能热泵将空气中的热能转化为供暖所需的热量。
•地源热泵系统：利用地下地热能将热能转化为供暖所需的热量。
•太阳能供暖系统：利用太阳能将太阳辐射能转化为供暖所需的热量。
采暖方式的选择需要考虑建筑的类型、面积、热负荷需求以及环境因素等。
2. 供暖设备供暖设备是建筑采暖工程的核心部分，常见的供暖设备包括：•散热器：通过传导和辐射方式将热量散发到空气中，提供室内供暖。

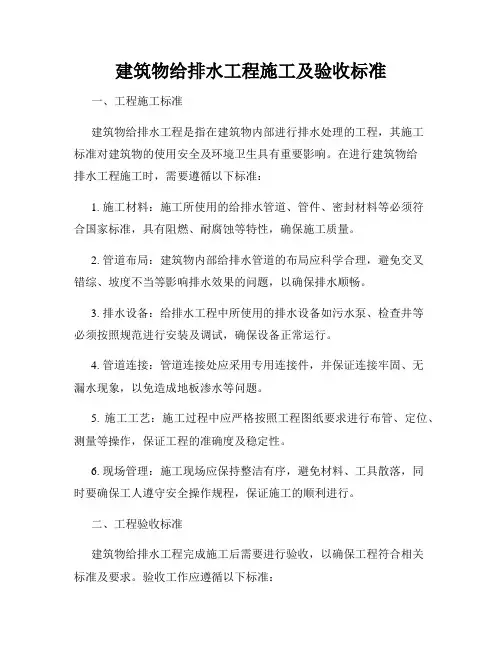

建筑物给排水工程施工及验收标准
建筑物给排水工程施工及验收标准一、工程施工标准建筑物给排水工程是指在建筑物内部进行排水处理的工程，其施工标准对建筑物的使用安全及环境卫生具有重要影响。
在进行建筑物给排水工程施工时，需要遵循以下标准：1. 施工材料：施工所使用的给排水管道、管件、密封材料等必须符合国家标准，具有阻燃、耐腐蚀等特性，确保施工质量。
2. 管道布局：建筑物内部给排水管道的布局应科学合理，避免交叉错综、坡度不当等影响排水效果的问题，以确保排水顺畅。
3. 排水设备：给排水工程中所使用的排水设备如污水泵、检查井等必须按照规范进行安装及调试，确保设备正常运行。
4. 管道连接：管道连接处应采用专用连接件，并保证连接牢固、无漏水现象，以免造成地板渗水等问题。
5. 施工工艺：施工过程中应严格按照工程图纸要求进行布管、定位、测量等操作，保证工程的准确度及稳定性。
6. 现场管理：施工现场应保持整洁有序，避免材料、工具散落，同时要确保工人遵守安全操作规程，保证施工的顺利进行。
二、工程验收标准建筑物给排水工程完成施工后需要进行验收，以确保工程符合相关标准及要求。
验收工作应遵循以下标准：1. 管道通水试验：施工完成后应对给排水管道进行通水试验，检查管道是否有渗漏、冒泡等情况，以保证管道的密封性。
2. 设备功能检测：对安装的排水设备进行功能检测，确保设备能正常运行及排水畅通。
3. 工程材料复核：对使用的工程杨料进行复核，确认材料符合相关标准及规定，避免使用伪劣产品。
4. 工程图纸检查：验收人员应对工程图纸进行检查，确认施工符合设计要求，未发生变更及改动。
5. 施工质量评估：对施工过程及成果进行综合评估，确认工程质量符合相关标准，无影响使用的安全隐患。
6. 验收报告编制：验收合格后应编制验收报告，并由相关单位进行签字确认，以作为验收工作的依据。
综上所述，建筑物给排水工程施工及验收标准是保障建筑物使用安全及环境卫生的重要手段，只有严格遵循相关标准要求，才能确保工程质量及安全性。

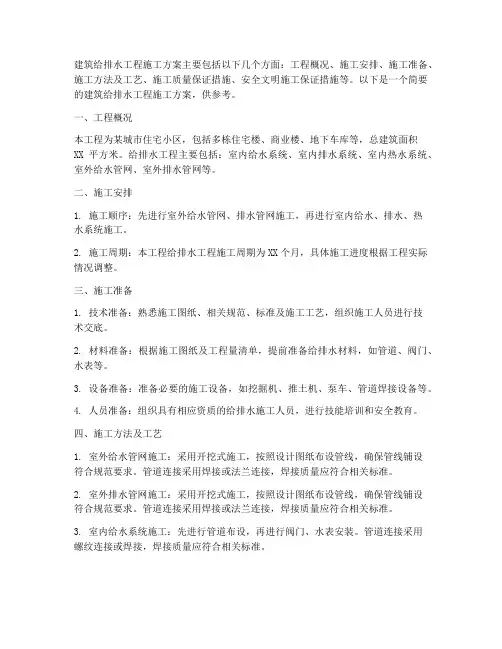

建筑给排水工程施工方案
建筑给排水工程施工方案主要包括以下几个方面：工程概况、施工安排、施工准备、施工方法及工艺、施工质量保证措施、安全文明施工保证措施等。
以下是一个简要的建筑给排水工程施工方案，供参考。
一、工程概况本工程为某城市住宅小区，包括多栋住宅楼、商业楼、地下车库等，总建筑面积XX平方米。
给排水工程主要包括：室内给水系统、室内排水系统、室内热水系统、室外给水管网、室外排水管网等。
二、施工安排1. 施工顺序：先进行室外给水管网、排水管网施工，再进行室内给水、排水、热水系统施工。
2. 施工周期：本工程给排水工程施工周期为XX个月，具体施工进度根据工程实际情况调整。
三、施工准备1. 技术准备：熟悉施工图纸、相关规范、标准及施工工艺，组织施工人员进行技术交底。
2. 材料准备：根据施工图纸及工程量清单，提前准备给排水材料，如管道、阀门、水表等。
3. 设备准备：准备必要的施工设备，如挖掘机、推土机、泵车、管道焊接设备等。
4. 人员准备：组织具有相应资质的给排水施工人员，进行技能培训和安全教育。
四、施工方法及工艺1. 室外给水管网施工：采用开挖式施工，按照设计图纸布设管线，确保管线铺设符合规范要求。
管道连接采用焊接或法兰连接，焊接质量应符合相关标准。
2. 室外排水管网施工：采用开挖式施工，按照设计图纸布设管线，确保管线铺设符合规范要求。
管道连接采用焊接或法兰连接，焊接质量应符合相关标准。
3. 室内给水系统施工：先进行管道布设，再进行阀门、水表安装。
管道连接采用螺纹连接或焊接，焊接质量应符合相关标准。
4. 室内排水系统施工：先进行管道布设，再进行阀门、排水器具安装。
管道连接采用螺纹连接或焊接，焊接质量应符合相关标准。
5. 室内热水系统施工：先进行管道布设，再进行阀门、热水器具安装。
管道连接采用螺纹连接或焊接，焊接质量应符合相关标准。
五、施工质量保证措施1. 严格把控材料质量，确保所用材料符合国家相关标准。
2. 加强施工过程控制，确保施工质量符合设计要求。
建筑给排水工程
建筑给排水工程1. 简介建筑给排水工程是指为建筑物提供清洁水源，并将废水、污水以及雨水排除出去的工程。
它是建筑工程中非常重要的一部分，直接关系到建筑物的正常运行和居住环境的舒适度。
2. 给水工程给水工程是指将自然水源经过处理后供应到建筑物内的水系统。
常见的水源包括自来水、井水和地下水等。
给水工程主要包括以下几个方面的内容：2.1 自来水供应系统自来水供应系统是最常见的给水系统，它通过水厂将水从水源地引入，经过附加处理后供应给建筑物。
自来水供应系统包括水源引入系统、水处理系统、供水管网以及用户进水系统等。
2.2 井水供应系统井水供应系统是一种常见的给水方式，特别适用于无法接入自来水管网的地区。
井水供应系统主要包括井水提取系统、水处理系统以及用户进水系统等。
2.3 地下水源供水系统地下水源供水系统利用地下水作为给水来源，经过提取、处理和输送后供应给建筑物。
这种供水方式适用于地下水丰富的地区。
3. 排水工程排水工程是将建筑物内产生的污水、废水和雨水排出建筑物的系统。
合理的排水系统可以保持建筑物内部的干燥，并防止水logging产生。
排水工程主要包括以下几个方面的内容：3.1 污水排放系统污水排放系统负责将建筑物内产生的污水经过处理后排放到污水管网中。
污水排放系统包括污水收集系统、污水处理系统以及排水管网等。
3.2 雨水排放系统雨水排放系统用于将建筑物内部产生的雨水排放到雨水管网中。
雨水排放系统主要包括雨水收集系统、雨水排放系统以及排水管网等。
3.3 通风排风系统通风排风系统用于保持建筑物内部的空气清爽，并将不必要的气体和异味排出。
通风排风系统包括新风系统、排风系统以及通风管道等。
4. 工程设计与施工建筑给排水工程的设计与施工需要考虑建筑物的结构和功能，以及当地的气候和地理条件。
在设计和施工过程中需要合理布置给水管道和排水管道，确保水流及时流动并排除污水和废水。
同时，还需要安装适当的设备和阀门以保证系统的正常运行和维修。
建筑给排水工程的标准
建筑给排水工程的标准建筑给排水工程是建筑中不可或缺的一部分，它涉及到供水、排水、雨水收集以及相关设备和管道的设计与安装。
为了确保建筑给排水工程的顺利进行和可靠运行，需要遵循一系列建筑给排水标准。
本文将介绍建筑给排水工程中常用的标准，包括设计标准、材料标准和施工标准等。
一、设计标准在建筑给排水工程的设计中，需要考虑到系统的可靠性、安全性和有效性。
因此，设计标准起到着重要的作用。
常用的设计标准包括以下几个方面：1. 建筑水供应系统：- 建筑供水系统应符合当地的供水管理机构的相关规定和要求，例如水质要求、供水管径等。
- 建筑内部供水管道的设计应考虑到水源、水压和供水需求等因素，确保供水充足和水质卫生。
2. 建筑排水系统：- 建筑排水系统应遵循国家或地方的排水管理要求，包括建筑内部污水管道和雨水排水系统。
- 污水排放应符合环境保护法规的要求，如污水处理要求、排放标准等。
3. 建筑雨水收集系统：- 建筑雨水收集系统应考虑建筑的屋面结构、雨水收集设备的选择和设计，确保有效收集和利用雨水资源。
二、材料标准建筑给排水工程所使用的材料也需要符合相应的标准，以确保其质量和使用寿命。
常用的材料标准如下：1. 供水管道材料：- 供水管道材料应符合国家相关标准，如聚氯乙烯（PVC）、高密度聚乙烯（HDPE）等。
2. 排水管道材料：- 排水管道材料应符合国家相关标准，如聚氯乙烯（PVC）、铸铁管等。
3. 排水阀门和配件：- 排水阀门和配件应符合国家相关标准，如截止阀、隔离阀等。
4. 雨水收集设备：- 雨水收集设备应符合国家相关标准，如雨水收集箱、过滤器等。
三、施工标准建筑给排水工程在施工过程中，需按照一定的标准进行施工，以确保工程质量和安全。
常用的施工标准包括以下几个方面：1. 施工工艺与质量要求：- 施工过程中的工艺和质量应符合国家或地方相关标准，确保施工质量和安全。
2. 管道安装：- 管道安装应按照标准进行，确保管道的连接牢固、无漏水现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
▪ 检验方法:检查有关部门提供的检测报告。
h
15
1.1给水系统安装质量通病（续）
▪ 4.防治措施
▪ ①设计中应根据建筑物按设计规范合理选 用给水方式，进行管道布置，正确确定水
泵扬程及流量，保证系统满足使用功能。
▪ ②管道施工时应保证接口质量，施工过程 中的临时间断处必须及时封堵，防止管道
h
3
1.1给水系统安装质量通病（续）
▪ 3.2.5 阀门的强度和严密性试验，应符合以 下规定:阀门的强度试验压力为公称压力
▪ 的1.5 倍；严密性试验压力为公称压力的 1.1 倍；试验压力在试验持续时间内应保持
▪ 不变，且壳体填料及阀瓣密封面无渗漏。 阀门试压的试验持续时间应不少于表3.2.5
▪ 的规定。
h
9
1.1给水系统安装质量通病（续）
▪ ②管道安装过程中，临时敞口处未及时进行 封堵，导致水泥砂浆、石块等杂、污物掉入 管内，后续安装及连接器具配件时没有清理 干净管内杂物，导致管内过水面积减小；
▪ ③管道安装完毕后未进行冲洗或冲洗不合格 就投入使用，掉入管腔内的油麻、泥砂等导 致水嘴滤网堵塞；
▪ ④减压阀质量不过关或未按设计要求进行调 试。
合格后方可使用。试验合格应填写相应试 验记录。
h
7
1.1给水系统安装质量通病（续）
▪ ④阀门安装前应先将管道内部杂物清除干 净，以防铁锈、砂粒等杂物刮伤阀门密封 面。
▪ 二、用水点水量水压不符合规范或设计要 求
▪ 1.现象：给水管道系统通水后部分用水点 水量水压达不到规范或设计要求。
▪ 2.危害及原因分析
▪ 三、给水管道渗漏
▪ 1.现象：管道连接处或管道与设备（卫生 器具）连接处滴水渗漏
h
17
1.1给水系统安装质量通病（续）
▪ 2.危害及原因分析
▪ 危害：明装管道渗漏滴水将影响环境，并 会导致吊顶等装饰损害；暗埋管道渗漏会 产生积水，导致面层装饰损害。
▪ 原因分析：
▪ ①管道安装过程中，管接口不牢，连接不 紧密，导致连接处渗漏；
h
2
1.1给水系统安装质量通病（续）
▪ ②原因分析：制度不严，认识不够，工作不认 真。
▪ 3.标准要求
▪ 《建筑给水排水及采暖工程施工质量验收规范》
▪ 3.2.4 阀门安装前，应作强度和严密性试验。试 验应在每批(同牌号、同型号、同规格)数量中抽 查10%，且不少于一个。对于安装在主干管上 起切断作用的闭路阀门，应逐个作强度和严密 性试验。
建筑设备安装工程质量通病防治
建筑给水排水工程
h
1
1.1给水系统安装质量通病
▪ 一、阀门安装前未试压
▪ 1.现象
▪ 阀门安装前未做强度和严密性试验，或抽 检数量不够。
▪ 2.危害及原因分析
▪ ①危害：目前国内小型阀门厂很多，质量 问题也很多，若在安装前不做强度和严密 性试验，就会影响系统使用功能及日后的 维护检修，也给劣质产品提供了市场机会。
h
4
1.1给水系统安装质量通病（续）
h
5
1.1给水系统安装质量通病（续）
▪ 4.防治措施
▪ ①阀门进场时应进行检查：阀门型号、规 格应符合设计要求。阀体铸造应规矩，表 面光滑，无裂纹，开关灵活，手轮完整无 损，具有出厂合格证；
▪ ②按标准要求进行试验，试验压力表应在 校验有效期内。强度试验要求全部打开阀 门，封堵阀门两端进行试压，在规定的强 度下检验阀体和填料部位有
▪ 严密性试验时关闭阀门，封堵阀门一端， 在规定压力下检查阀门是否严密不漏。在
规定的时间内试压检验部位不渗不漏为合 格。
▪ ③试验合格的阀门应及时排除内部积水， 密封面应涂抹防锈油，关闭阀门，并将两
端暂时封闭。试验不合格的阀门应研磨修
理（或退货更换新批次阀门），重新试验，
h
11
h
12
h
13
1.1给水系统安装质量通病（续）
▪ 3．3．4 卫生器具给水配件承受的最大工作
压力，不得大于0.6MPa。
3．3．5 高层建筑生活给水系统应竖向分区，
竖向分区压力应符合下列要求：
1 各分区最低卫生器具配水点处的静水压不
宜大于0.45MPa；
2 静水压大于0.35MPa的入户管(或配水横管)，
h
8
1.1给水系统安装质量通病（续）
▪ 危害：室内生活给水系统是将城镇给水管网或自 备水源给水管网的水引入室内，经配水管送至用 水设备，并满足水量、水压和水质要求的给水供 应系统。若用水点出水水量水压过大或过小，则 表明该给水系统不能满足使用功能。
▪ 原因分析
▪ ①设计中水泵流量、扬程确定不合理，分区不合 理，导致分区顶部水量水压过小或底部水量水压 过大；
堵塞，后续安装及连接器具配件时清理干
净管内杂、污物；严格按设计选择使用各
类阀门，减压阀安装完毕应进行调试，并 应符合设计要求。
h
16
1.1给水系统安装质量通病（续）
▪ ③管道安装完毕，必须按系统进行冲洗将 管内杂物冲洗出来，直至合格。为保证使 用功能，给水系统在交付使用前必须进行 通水试验，系统用水点的水量水压应能满 足设计规范要求，并做好记录归档。
h
10
1.1给水系统安装质量通病（续）
▪ 3.标准要求
▪ 《建筑给水排水设计规范》GB 500152003（2009年版）
▪ 3. 1. 14 卫生器具的给水额定流量、当量、 连接管径和最低工作压力应按表3. 1. 14 确 定。
▪ 3．3．2 小区的加压给水系统，应根据小 区的规模、建筑高度和建筑物的分布等因 素确定加压站的数量、规模和水压。
▪ ②管道水压试验不认真，没有认真检查管 道安装质量；
h
18
1.1给水系统安装质量通病（续）
▪ ③管道与器具给水阀门、水龙头、水表等连接 不紧密，导致连接处渗漏；
▪ ④管道安装完成后，成品保护不力，造成管道 损害。
▪ 3.标准要求
▪ 《建筑给水排水及采暖工程施工质量验收规范》 室内给水管道的水压试验必须符合设计要求。
宜设减压或调压设施；
3 各分区最不利配水点的水压，应满足用水
水压要求。
h
14
1.1给水系统安装质量通病（续）
▪ 《建筑给水排水及采暖工程施工质量验收 规范》4.2.2 给水系统交付使用前必须进行 通水试验并做好记录。
▪ 检验方法:观察和开启阀门、水嘴等放水。
▪ 4.2.3 生产给水系统管道在交付使用前必须 冲洗和消毒，并经有关部门取样检验，
