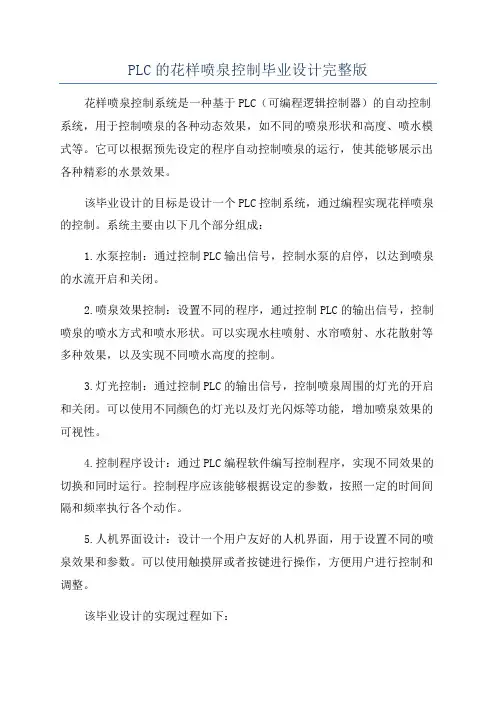

PLC的花样喷泉控制毕业设计完整版花样喷泉控制系统是一种基于PLC（可编程逻辑控制器）的自动控制系统，用于控制喷泉的各种动态效果，如不同的喷泉形状和高度、喷水模式等。
它可以根据预先设定的程序自动控制喷泉的运行，使其能够展示出各种精彩的水景效果。
该毕业设计的目标是设计一个PLC控制系统，通过编程实现花样喷泉的控制。
系统主要由以下几个部分组成：1.水泵控制：通过控制PLC输出信号，控制水泵的启停，以达到喷泉的水流开启和关闭。
2.喷泉效果控制：设置不同的程序，通过控制PLC的输出信号，控制喷泉的喷水方式和喷水形状。
可以实现水柱喷射、水帘喷射、水花散射等多种效果，以及实现不同喷水高度的控制。
3.灯光控制：通过控制PLC的输出信号，控制喷泉周围的灯光的开启和关闭。
可以使用不同颜色的灯光以及灯光闪烁等功能，增加喷泉效果的可视性。
4.控制程序设计：通过PLC编程软件编写控制程序，实现不同效果的切换和同时运行。
控制程序应该能够根据设定的参数，按照一定的时间间隔和频率执行各个动作。
5.人机界面设计：设计一个用户友好的人机界面，用于设置不同的喷泉效果和参数。
可以使用触摸屏或者按键进行操作，方便用户进行控制和调整。
该毕业设计的实现过程如下：1.硬件组装：准备所需的各种硬件设备，包括水泵、喷嘴、灯光、PLC等。
将它们按照设计要求进行连接和安装。
2.PLC编程：使用PLC编程软件，根据设计要求，编写控制程序。
程序应该能够实现不同喷泉效果的切换和对喷泉的各种参数进行控制。
3.界面设计：设计一个人机界面，方便用户进行设置和操作。
界面应该直观易懂，能够清晰显示当前的喷泉效果和参数设置。
4.调试和测试：将硬件和软件进行调试和测试，确保系统能够正常工作并能够实现预期的效果。
5.优化和改进：根据实际的表现和用户反馈，对系统进行优化和改进。
可以增加新的喷泉效果，改善控制精度等。
总结：本毕业设计实现了一种基于PLC的花样喷泉控制系统，能够通过编程实现不同喷泉效果的控制。
花式喷泉的自动控制设计

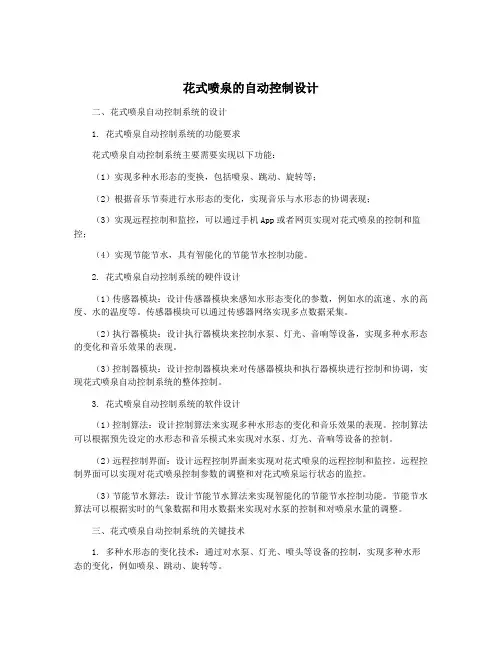

花式喷泉的自动控制设计二、花式喷泉自动控制系统的设计1. 花式喷泉自动控制系统的功能要求花式喷泉自动控制系统主要需要实现以下功能：（1）实现多种水形态的变换，包括喷泉、跳动、旋转等；（2）根据音乐节奏进行水形态的变化，实现音乐与水形态的协调表现；（3）实现远程控制和监控，可以通过手机App或者网页实现对花式喷泉的控制和监控；（4）实现节能节水，具有智能化的节能节水控制功能。
2. 花式喷泉自动控制系统的硬件设计（1）传感器模块：设计传感器模块来感知水形态变化的参数，例如水的流速、水的高度、水的温度等。
传感器模块可以通过传感器网络实现多点数据采集。
（2）执行器模块：设计执行器模块来控制水泵、灯光、音响等设备，实现多种水形态的变化和音乐效果的表现。
（3）控制器模块：设计控制器模块来对传感器模块和执行器模块进行控制和协调，实现花式喷泉自动控制系统的整体控制。
3. 花式喷泉自动控制系统的软件设计（1）控制算法：设计控制算法来实现多种水形态的变化和音乐效果的表现。
控制算法可以根据预先设定的水形态和音乐模式来实现对水泵、灯光、音响等设备的控制。
（2）远程控制界面：设计远程控制界面来实现对花式喷泉的远程控制和监控。
远程控制界面可以实现对花式喷泉控制参数的调整和对花式喷泉运行状态的监控。
（3）节能节水算法：设计节能节水算法来实现智能化的节能节水控制功能。
节能节水算法可以根据实时的气象数据和用水数据来实现对水泵的控制和对喷泉水量的调整。
三、花式喷泉自动控制系统的关键技术1. 多种水形态的变化技术：通过对水泵、灯光、喷头等设备的控制，实现多种水形态的变化，例如喷泉、跳动、旋转等。
2. 音乐节奏的水形态变化技术：通过分析音乐的节奏和音乐的节拍，实现音乐与水形态的协调表现，例如音乐快速时水的喷射也会加快。
3. 传感器网络技术：通过传感器网络实现多点数据采集，可以更加全面地感知花式喷泉的运行状态，例如水的流速、水的高度、水的温度等。
花式喷泉的自动控制设计
花式喷泉的自动控制设计引言一、花式喷泉的自动控制系统原理1.1 控制系统结构花式喷泉的自动控制系统主要由感应器、控制器和执行机构三部分组成。
感应器用来检测环境参数，比如风速、湿度等，控制器根据感应器检测到的参数进行数据处理并输出控制信号，执行机构则根据控制信号来完成相应的动作，比如调节喷头的水流和高度等。
1.2 控制策略花式喷泉的自动控制系统采用了反馈控制策略。
通过感应器检测环境参数并实时反馈给控制器，控制器根据反馈信号调节执行机构的动作，从而使喷泉的效果更加稳定和美观。
在控制系统中，控制算法是实现自动控制的核心。
常用的控制算法包括PID控制算法、模糊控制算法和神经网络控制算法等。
PID控制算法是最常用的控制算法之一，其通过对误差信号的积分、微分和比例进行加权处理来调节控制信号，从而实现对执行机构的精准控制。
2.1 感应器的选择花式喷泉的自动控制系统需要感应器来检测环境参数，因此感应器的选择至关重要。
常见的感应器包括温度传感器、湿度传感器、风速传感器等。
在选择感应器时，需要考虑其精度、响应速度和适应性等因素，以确保系统能够准确、灵敏地检测环境参数。
2.2 控制器的设计控制器是花式喷泉自动控制系统的核心部分，它需要对感应器检测到的参数进行数据处理，并输出控制信号。
在设计控制器时，需要考虑其计算能力、稳定性和可靠性等因素，以确保系统能够稳定、可靠地运行。
控制器还需要考虑与执行机构的通信接口、数据传输方式等问题，以确保控制器能够与执行机构进行有效的信息交互。
2.3 执行机构的选择执行机构是花式喷泉自动控制系统的关键组成部分，它需要根据控制信号实现相应的动作。
在选择执行机构时，需要考虑其动作精度、响应速度、稳定性和可靠性等因素，以确保系统能够按照预定的控制策略实现喷泉的效果。
2.4 控制系统的集成在设计花式喷泉的自动控制系统时，需要将感应器、控制器和执行机构进行有效的集成。
这需要考虑控制系统的整体设计，包括硬件设计和软件设计等方面，以确保各部分之间能够有效地协同工作，实现对花式喷泉的精准控制。
花式喷泉的自动控制设计
花式喷泉的自动控制设计一、花式喷泉的自动控制系统组成1. 控制器：控制器是自动控制系统的核心部件，主要用于接收来自传感器的信息并进行处理，然后向执行器发送控制指令。
控制器通常采用PLC（可编程逻辑控制器）或者单片机等硬件装置，并且配备相应的控制软件，用于编制控制程序。
2. 传感器：传感器用于感知环境的参数变化，如水流量、水压、水位、温度、湿度等，进而将这些参数转化为电信号输入到控制器中，通常采用压力传感器、流量传感器、水位传感器、温度传感器等。
3. 执行器：执行器是根据控制器发送的指令来实现对花式喷泉各个功能的控制，如水泵、喷嘴、灯光、音响等，通过执行器的动作来调控水流、灯光、音响等。
4. 人机交互界面：人机交互界面是人与自动控制系统之间的一个接口，主要用于操作者与系统进行交互和信息交换。
在花式喷泉的自动控制系统中，人机交互界面通常采用触摸屏或者计算机等设备，方便操作者进行参数设置、故障诊断等。
5. 供电系统：供电系统为自动控制系统提供必要的电力支持，保障系统的正常运行。
在花式喷泉的自动控制设计中，供电系统需满足安全、稳定、可靠的要求，尤其需要重视防水、防潮等特殊环境。
自动控制系统的工作原理是通过控制器对传感器的信号进行分析处理，然后向执行器发送控制指令，从而实现对花式喷泉水流、灯光、音响等多种元素的自动控制。
通过传感器感知环境参数变化的信号输入到控制器中，控制器对这些信号进行处理，并根据预设的控制程序进行逻辑判断，最终产生相应的控制指令。
然后，控制器将控制指令发送给执行器，执行器根据指令对花式喷泉的水泵、喷嘴、灯光、音响等进行控制。
当控制器根据传感器的信号判断水位过低时，将向执行器发送指令，打开水泵提升水位。
控制器还可以通过人机交互界面与操作者进行交互，操作者可以通过人机交互界面对系统进行参数设置、故障排查等操作，实现对自动控制系统的监测与管理。
1. 时间控制：时间控制是指通过预设的时间表来对花式喷泉的启动、停止、运行模式等进行控制。
