网架结构设计方案

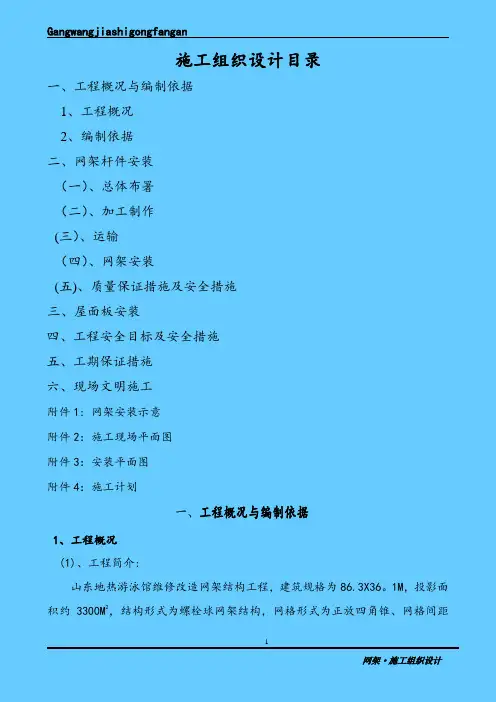

网架结构建筑施工方案
施工组织设计目录一、工程概况与编制依据1、工程概况2、编制依据二、网架杆件安装（一）、总体布署（二）、加工制作(三）、运输（四）、网架安装(五)、质量保证措施及安全措施三、屋面板安装四、工程安全目标及安全措施五、工期保证措施六、现场文明施工附件1: 网架安装示意附件2：施工现场平面图附件3：安装平面图附件4：施工计划一、工程概况与编制依据1、工程概况(1)、工程简介:山东地热游泳馆维修改造网架结构工程，建筑规格为86.3X36。
1M，投影面积约3300M2，结构形式为螺栓球网架结构，网格形式为正放四角锥、网格间距为4M，节点类型为螺栓球,支座底面标高为9。
5M，屋面上层彩板约3300M2、屋面底板约3300M2。
板型: 屋面板面板为478型0.6mm+75mm保温棉,屋面底板为900型0.7mm铝镁猛板。
（2）、网架设计参数：抗震设防烈度为7度,下弦支撑，网架上弦恒荷载0。
3KN／m，活荷载0.5KN ／m，下弦恒荷载0。
2KN／m，风载0。
5KN／m。
2、编制依据（1）。
《建筑施工手册》第四版(2）.《钢结构工程施工质量验收规范》（GB50205-2001）(3).《建筑钢结构焊接规程》（JGJ81—2002）（4）。
《网架结构设计与施工规程》（JGJ7—91)（5）.《网架结构工程质量检验评定标准》(JGJ78—91)》(6）.《建筑施工安全检查标准》（7）。
现有设计蓝图及设计变更二、网架杆件安装方案（一）、总体部署1、本工程的总体施工方案是:网架生产、运输、安装，其他配以涂漆及搬运后勤人员等;2、进度安排2。
1设计出图： 5天；2.2加工制作: 20天;2。
3网架安装： 30 天 ;2.4屋面施工为 30天；2.5现场施工总工期确保在60天内完成.(二)、加工制作1、出图1.1出图是指在设计图的基础上生产加工图及安装图，做到以利加工、运输、现场堆放和安装。
另外龙骨布置、节点及龙骨加工图，屋面排放、构造及屋面板加工图,以上图纸均由技术部来完成.1。

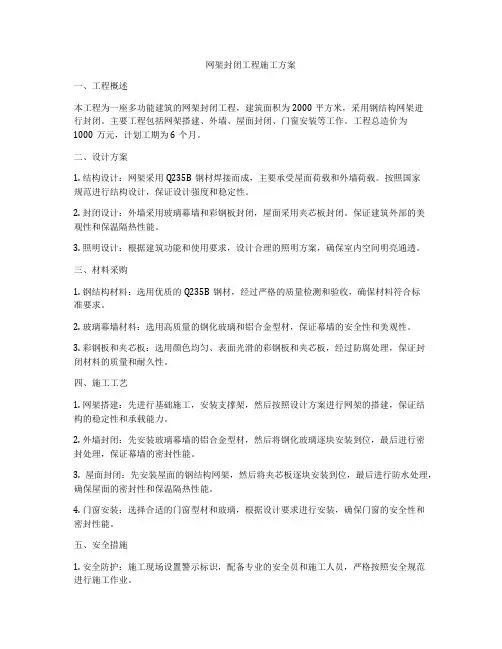

网架封闭工程施工方案
网架封闭工程施工方案一、工程概述本工程为一座多功能建筑的网架封闭工程，建筑面积为2000平方米，采用钢结构网架进行封闭。
主要工程包括网架搭建、外墙、屋面封闭、门窗安装等工作。
工程总造价为1000万元，计划工期为6个月。
二、设计方案1. 结构设计：网架采用Q235B钢材焊接而成，主要承受屋面荷载和外墙荷载。
按照国家规范进行结构设计，保证设计强度和稳定性。
2. 封闭设计：外墙采用玻璃幕墙和彩钢板封闭，屋面采用夹芯板封闭。
保证建筑外部的美观性和保温隔热性能。
3. 照明设计：根据建筑功能和使用要求，设计合理的照明方案，确保室内空间明亮通透。
三、材料采购1. 钢结构材料：选用优质的Q235B钢材，经过严格的质量检测和验收，确保材料符合标准要求。
2. 玻璃幕墙材料：选用高质量的钢化玻璃和铝合金型材，保证幕墙的安全性和美观性。
3. 彩钢板和夹芯板：选用颜色均匀、表面光滑的彩钢板和夹芯板，经过防腐处理，保证封闭材料的质量和耐久性。
四、施工工艺1. 网架搭建：先进行基础施工，安装支撑架，然后按照设计方案进行网架的搭建，保证结构的稳定性和承载能力。
2. 外墙封闭：先安装玻璃幕墙的铝合金型材，然后将钢化玻璃逐块安装到位，最后进行密封处理，保证幕墙的密封性能。
3. 屋面封闭：先安装屋面的钢结构网架，然后将夹芯板逐块安装到位，最后进行防水处理，确保屋面的密封性和保温隔热性能。
4. 门窗安装：选择合适的门窗型材和玻璃，根据设计要求进行安装，确保门窗的安全性和密封性能。
五、安全措施1. 安全防护：施工现场设置警示标识，配备专业的安全员和施工人员，严格按照安全规范进行施工作业。
2. 消防措施：施工现场配备灭火器和消防设备，确保施工过程中的消防安全。
3. 晴雨天气：根据天气情况合理安排施工计划，做好防雨和防晒措施，确保施工质量和安全。
六、质量管理1. 施工检验：对各个施工步骤进行严格的检查和验收，确保工程质量符合设计要求。
2. 质量监管：设立专门的质量监管部门，对施工质量进行全程监控，及时发现并解决质量问题。
球型网架工程施工方案设计
一、工程概况本工程为某体育馆球型网架工程，位于我国某城市。
体育馆总建筑面积为15000平方米，球型网架直径为100米，采用圆形网架结构，主要应用于体育馆的屋顶。
为确保工程质量和安全，特制定本施工方案。
二、施工准备1. 组织机构成立球型网架施工项目部，负责施工组织、技术指导和现场管理。
2. 施工材料（1）钢材：Q345B钢材，应符合国家相关标准；（2）焊接材料：低氢型焊条，应符合国家相关标准；（3）螺栓、锚杆等连接件：应符合国家相关标准。
3. 施工设备（1）焊接设备：自动埋弧焊机、半自动焊机、电弧焊机等；（2）吊装设备：汽车吊、履带吊、卷扬机等；（3）检测设备：钢卷尺、水平仪、全站仪等。
4. 施工技术（1）采用分片焊接法，将网架分为若干片进行焊接；（2）采用高强螺栓连接，确保网架的整体稳定性；（3）采用分段吊装法，将网架片吊装至指定位置。
三、施工工艺1. 施工顺序（1）基础施工：按照设计要求进行基础施工，确保地基承载力；（2）支架安装：安装支架，确保支架稳定；（3）网架焊接：将网架片焊接成整体；（4）网架吊装：分段吊装网架至指定位置；（5）网架调整：调整网架，确保网架几何尺寸符合设计要求；（6）连接件安装：安装螺栓、锚杆等连接件；（7）防腐处理：对网架进行防腐处理。
2. 施工要点（1）焊接：严格按照焊接工艺要求进行焊接，确保焊接质量；（2）吊装：采用分段吊装法，确保吊装安全；（3）连接：确保连接件安装牢固，防止松动；（4）防腐：选用优质防腐材料，确保防腐效果。
四、质量控制1. 材料质量控制：对进场材料进行检验，确保材料质量符合要求；2. 施工过程控制：严格按照施工工艺进行施工，确保施工质量；3. 隐蔽工程验收：对隐蔽工程进行验收，确保工程质量；4. 网架检测：对网架进行检测，确保网架尺寸和稳定性符合设计要求。
五、安全措施1. 施工现场设置安全警示标志，确保施工人员安全；2. 施工人员必须佩戴安全帽、安全带等个人防护用品；3. 施工过程中，严格按照操作规程进行施工，防止安全事故发生；4. 定期对施工现场进行检查，确保安全措施落实到位。

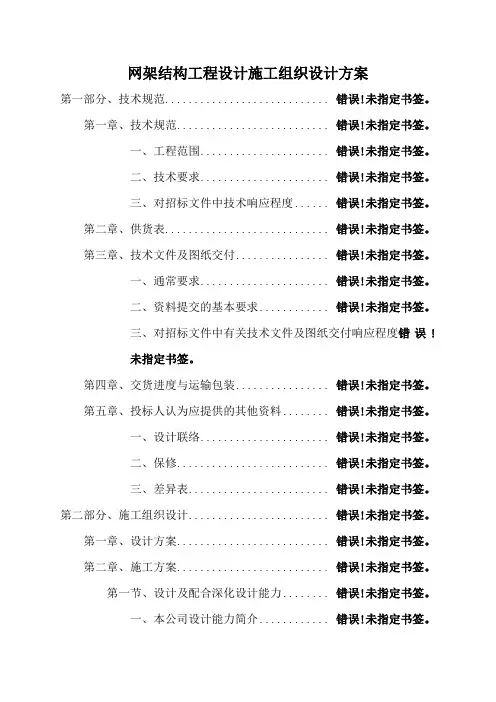

网架结构工程设计施工组织设计方案
网架结构工程设计施工组织设计方案第一部分、技术规范............................ 错误!未指定书签。
第一章、技术规范.......................... 错误!未指定书签。
一、工程范围...................... 错误!未指定书签。
二、技术要求...................... 错误!未指定书签。
三、对招标文件中技术响应程度...... 错误!未指定书签。
第二章、供货表............................ 错误!未指定书签。
第三章、技术文件及图纸交付................ 错误!未指定书签。
一、通常要求...................... 错误!未指定书签。
二、资料提交的基本要求............ 错误!未指定书签。
三、对招标文件中有关技术文件及图纸交付响应程度错误!未指定书签。
第四章、交货进度与运输包装................ 错误!未指定书签。
第五章、投标人认为应提供的其他资料........ 错误!未指定书签。
一、设计联络...................... 错误!未指定书签。
二、保修.......................... 错误!未指定书签。
三、差异表........................ 错误!未指定书签。
第二部分、施工组织设计........................ 错误!未指定书签。
第一章、设计方案.......................... 错误!未指定书签。
第二章、施工方案.......................... 错误!未指定书签。
第一节、设计及配合深化设计能力........ 错误!未指定书签。
一、本公司设计能力简介............ 错误!未指定书签。
二、设计及深化设计的组织体系...... 错误!未指定书签。
网架设计工程分析方案模板
网架设计工程分析方案模板一、项目背景在现代建筑工程中，网架设计是非常重要的一环。
它不仅承载着建筑物的外部装饰和设备，也直接影响着建筑的稳定性和安全性。
因此，一份完善的网架设计工程分析方案至关重要。
本文将从以下几个方面来分析网架设计工程分析方案。
二、项目目标1. 确保建筑物外部的装饰和设备具有良好的支撑和连接结构，不会因受力过大而发生倒塌或损坏的情况。
2. 提高建筑物的整体稳定性和安全性。
3. 优化网架设计工程，减少成本，并提高设计效率。
三、项目范围本网架设计工程分析方案将包括以下几个方面：1. 确定建筑物外部装饰和设备的重量和受力情况。
2. 设计网架的结构和材料。
3. 分析网架的受力情况，确保其稳定性和安全性。
4. 评估设计效果和成本控制情况。
四、技术方案1. 确定建筑物外部装饰和设备的重量和受力情况首先需要对建筑物的外部装饰和设备进行详细的测量和计算，确保准确地掌握它们的重量和受力情况。
这可以通过实地测量和仿真软件模拟来得到。
2. 设计网架的结构和材料根据建筑物的具体情况和外部装饰和设备的受力情况，确定网架的结构和材料。
结构可以采用钢结构、混凝土结构或其他材料。
材料的选择需要考虑到承载能力、抗风性能、防腐蚀性能等因素。
3. 分析网架的受力情况通过有限元分析等方法，对网架的受力情况进行详细分析。
确保网架在外界的各种受力情况下都能保持稳定，并且不会因受力过大而损坏。
4. 评估设计效果和成本控制情况最后需要对设计方案进行评估，包括设计效果和成本控制情况。
需要确保设计方案能够达到预期的效果，并且在控制成本的同时，尽可能提高设计的灵活性和工程效率。
五、实施方案1. 配置专业技术团队，确保能够充分应对各种复杂情况。
2. 确定设计进度和里程碑，严格按照计划进行工作。
3. 与建筑工程的其他相关部门充分配合，确保设计方案能够与整体工程的进度和要求相匹配。
六、质量风险管理1. 针对设计方案的各个环节，制定详细的质量风险管理计划，保证设计方案的质量和安全性。
煤棚网架工程施工设计方案
煤棚网架工程施工设计方案一、工程概况煤棚网架工程位于工厂煤场，主要用于存放煤炭。
网架工程包括网架结构设计、基础工程、材料选用、施工工艺等多个方面，需要全面考虑煤场的使用需求，确保安全、稳定、经济和美观。
二、工程设计原则1. 安全第一：煤棚网架工程是为了存放大量煤炭，必须考虑到煤场本身的安全需求，确保网架结构承载能力和稳定性。
2. 经济合理：在保证安全的前提下，尽量节约材料、降低成本，提高工程经济效益。
3. 美观实用：考虑到工程环境，设计美观、实用的网架结构，方便煤场的日常使用和管理。
三、网架结构设计1. 结构形式：采用桁架式网架结构，具有强度高、稳定性好、便于施工和维护的优点。
2. 主要材料：主体结构采用焊接钢管，连接部分采用螺栓连接，材料具有承载能力强、耐腐蚀性好等特点。
3. 承载能力：根据实际情况，确定网架结构的承载能力，确保能够承受存放煤炭的重量和风压等外力作用。
4. 防腐处理：考虑到煤场环境对材料的腐蚀性，对网架结构进行防腐处理，延长使用寿命。
四、基础工程1. 基础选址：根据煤场的地形地貌和承载能力，选取适当的基础选址，确保网架结构的稳定性和安全性。
2. 基础形式：选用混凝土浇筑基础，根据网架结构的荷载特性，确定基础的尺寸和深度。
3. 基础施工：严格按照相关要求进行基础施工，保证基础的牢固和稳定，确保工程质量。
4. 基础防水：考虑到煤场常年暴露在露天环境中，对基础进行防水处理，防止地下水对基础的侵蚀。
五、材料选用1. 主体结构材料：焊接钢管采用Q345B钢材，具有较高的强度和韧性，且耐腐蚀性好，适合于煤场环境的使用。
2. 连接部分：螺栓采用8.8级高强度螺栓，连接牢固、可拆卸，便于施工和维护。
3. 防腐处理材料：选用环保型防腐涂料，具有良好的防腐蚀性能和较长的使用寿命。
六、施工工艺1. 预制加工：对焊接钢管进行预制加工，包括切割、冲孔、焊接等工艺，减少施工现场对材料的加工，提高工程进度和质量。
钢网架工程专项方案
钢网架工程专项方案一、项目背景随着现代工业建筑的不断发展，钢网架作为一种重要的建筑结构形式，已在各类建筑中得到广泛的应用。
其轻质、高强度、整体刚性好、自重轻等特点，使得钢网架在大跨度建筑、超高层建筑、室外体育场馆、大型购物中心等领域有着重要的应用价值。
本方案针对一座大型室外体育场的钢网架工程进行设计，旨在充分发挥钢网架结构的优势，提高体育场馆的承载能力、使用寿命和观赏性，并满足大型活动的需要。
二、项目概况本项目为一座占地面积6000平方米的室外体育场，总建筑面积约12000平方米，采用钢网架作为主要承重结构。
体育场设有看台、运动场地、设施配套等。
三、总体设计原则1. 安全可靠性原则：结构设计应满足规范要求，保证人员和设施安全；2. 经济效益原则：在保证结构安全的前提下，尽可能降低成本；3. 环保节能原则：提高结构的整体能效，减少能源消耗；4. 设计美观原则：体现钢网架的独特美学价值。
四、结构设计方案1. 结构体系选择：采用双向钢网架作为主要承重结构，提高结构的稳定性和承载能力；2. 材料选择：采用高强度轻质钢材，减小结构自重，提高结构整体刚性；3. 连接方式：采用螺栓连接，增加结构的可靠性和便捷性；4. 抗震设防：根据地震设计要求，结构应具备一定的抗震能力，采取相应的加强措施。
五、工程实施方案1. 施工流程：首先进行场地勘测和测量，然后进行基础施工和主体结构安装，最后进行设施配套和收尾工程；2. 施工安全管理：制定施工安全计划，加强施工现场安全管理，确保施工人员和设施安全；3. 施工质量控制：加强工程监理，进行施工过程的质量检查，确保工程质量符合要求。
六、工程预算和成本控制1. 工程预算：按照设计方案和施工实施方案对工程进行预算，确保资金的使用合理；2. 成本控制：在保证工程质量的前提下，严格控制各项费用，提高成本效益。
七、工程进度安排根据设计方案和施工实施方案，制定详细的工程进度计划，并加强进度管理，保证工程按时完成。
网架工程制作方案
网架工程制作方案一、项目概况本项目是为了满足城市建设发展需要，建设一座大型网架工程。
该网架工程将用于支撑城市中心广场上的大型灯光秀，为市民和游客提供良好的观赏和休闲场所。
本网架工程以其独特的造型和创新的设计，将成为城市的标志性建筑，塑造城市形象，提升城市的文化氛围和活力。
本项目总投资为8000万元，项目规划占地面积约10000平方米，建筑面积约5000平方米，最高点约80米。
项目施工周期为18个月，计划于2023年竣工。
二、工程设计1.网架结构设计本工程主要采用钢结构网架设计，结构采用预应力结构设计原理，确保结构稳定、坚固。
网架结构采用三角形格构结构设计，具有良好的承载能力和抗风能力，能够保证在恶劣天气条件下的安全稳定运行。
2.网架材料选用本工程选用优质碳钢材料，通过热镀锌工艺进行表面处理，提高耐腐蚀性和抗氧化性，延长使用寿命，并通过喷涂防腐层提高表面硬度及防护性能。
3.网架造型设计本工程网架设计造型独特，采用抽象的几何形状和线条，结合城市建筑风格，使整体建筑更加美观大气。
4.网架荷载设计本工程网架荷载设计采用国家规范进行计算，满足大型灯光秀所需的荷载要求，并充分考虑到风荷载、地震荷载等外部荷载因素的影响。
三、工程施工1.施工总体计划本工程施工分为三个阶段，分别是地基基础施工阶段、主体结构施工阶段、装饰装修施工阶段。
每个阶段应严格按照施工图纸和工程质量要求进行施工，确保施工质量和安全。
2.地基基础施工地基基础施工主要包括地面平整、地基挖掘、基础浇筑等工序。
在地基基础施工中，要根据设计要求进行基础处理，确保基础坚固。
3.主体结构施工主体结构施工包括网架组装、焊接、起吊等工序。
在主体结构施工中，要严格按照施工图纸要求进行构件安装，确保结构稳定。
4.装饰装修施工装饰装修施工包括表面处理、防腐、喷涂、装饰等工序。
在装饰装修施工中，要根据设计要求进行装饰处理，确保建筑整体美观。
四、工程验收1.工程质量验收工程竣工后，应进行工程质量验收，确保工程质量符合设计要求和国家规范。
