意大利依玛壁挂炉操作使用方法及维修注意事项

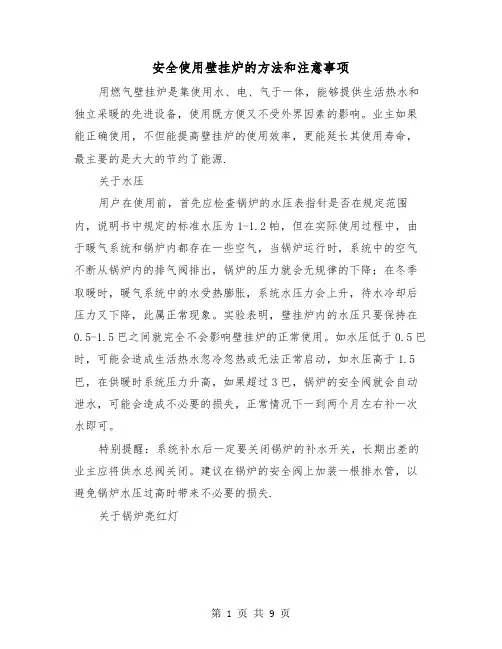

安全使用壁挂炉的方法和注意事项(二篇)
安全使用壁挂炉的方法和注意事项用燃气壁挂炉是集使用水、电、气于一体，能够提供生活热水和独立采暖的先进设备，使用既方便又不受外界因素的影响。
业主如果能正确使用，不但能提高壁挂炉的使用效率，更能延长其使用寿命，最主要的是大大的节约了能源.关于水压用户在使用前，首先应检查锅炉的水压表指针是否在规定范围内，说明书中规定的标准水压为1-1.2帕，但在实际使用过程中，由于暖气系统和锅炉内都存在一些空气，当锅炉运行时，系统中的空气不断从锅炉内的排气阀排出，锅炉的压力就会无规律的下降；在冬季取暖时，暖气系统中的水受热膨胀，系统水压力会上升，待水冷却后压力又下降，此属正常现象。
实验表明，壁挂炉内的水压只要保持在0.5-1.5巴之间就完全不会影响壁挂炉的正常使用。
如水压低于0.5巴时，可能会造成生活热水忽冷忽热或无法正常启动，如水压高于1.5巴，在供暖时系统压力升高，如果超过3巴，锅炉的安全阀就会自动泄水，可能会造成不必要的损失，正常情况下一到两个月左右补一次水即可。
特别提醒：系统补水后一定要关闭锅炉的补水开关，长期出差的业主应将供水总阀关闭。
建议在锅炉的安全阀上加装一根排水管，以避免锅炉水压过高时带来不必要的损失.关于锅炉亮红灯锅炉在启动时，如果检测不到火焰，就会自动进入保护状态，锅炉的红色故障指示灯就会点亮报警。
造成此事实的原因是对之相连的燃气曾经出现过中断。
此时应检查燃气系统查找可能存在的故障：1、天然气是否畅通，有无停气2、气表电池无电3、气表中的余额不足4、燃气阀门未开5、燃气表故障等（以上几种现象可以通过做饭的燃气灶来验证，找到原因并解决）6、检查供水供电系统并排除故障；此时如想启动锅炉，必须将锅炉进行手动复位至红色指示灯熄灭后方可。
注意：天然气属特种行业，如需拆改管道或燃气系统问题请找专业人员上门服务。
安全事项1、必须要保证锅炉烟管的吸、排气通畅。
壁挂炉烟管的构造为直径60㎜/100㎜的双芯管，锅炉工作时由外管吸入新鲜空气，内管排出燃烧废气。

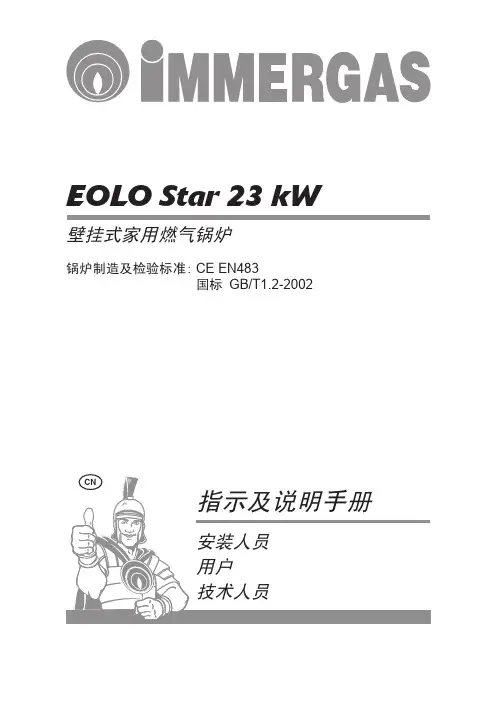

依玛说壁挂炉明书
指示及说明手册EOLO Star 23 kW壁挂式家用燃气锅炉锅炉制造及检验标准: CE EN483国标 GB/T1.2-2002目录1锅炉的安装 (3)1.1 安装须知 (3)1.2 主要规格 (3)1.3 连接 (4)1.4 吸气及排烟端管的安装 (5)1.5 烟囱／烟道的排烟 (12)1.6 与现有烟囱的连接。
(12)1.7 烟道/烟囱 (12)1.8 供暖设备的进水。
(12)1.9 启动燃气设备。
(13)1.10 启动锅炉(点火)。
(13)1.11 循环泵 (13)1.12 可按要求提供的套件 (14)1.13 Eolo Star 23 kW锅炉部件。
(15)2 使用和保养说明。
(16)2.1 清洁和保养。
(16)2.2 一般性须知 (16)2.3 控制板-Eolo Star 23 kW (16)2.4 故障信号 (17)2.5 供暖设备压力的恢复。
(18)2.6 供暖设备的排空。
(18)2.7 防冻保护。
(18)2.8 外壳的清洗 (18)2.9 锅炉彻底停用 (18)3 启动锅炉(初始检查) (19)3.1 电路图-Eolo Star 23 kW。
(19)3.2 水路图-Eolo Star 23 kW。
(20)3.3 可能出现的故障及其原因。
(20)3.4 Eolo Star 23 kW型可能需进行的调节 (21)3.5 电子板的编程 (21)3.6 定时斜线上升燃气供应的自动慢点火功能 (22)3.7 打扫烟囱”功能 (22)3.8 供暖定时 (22)3.9 循环泵的防卡死功能。
(22)3.10 卫生用水回路防漏功能 (22)3.11 暖气片防冻功能 (22)3.12 外壳的拆卸 (24)3.13 锅炉的年检和维护保养 (25)3.14 可变热功率-Eolo Star 23 kW (25)3.15 技术数据-Eolo Star 23 kW (26)ImmergasS.p.A.公司对一切印刷或抄写错误概不负责，并保留对本公司的技术及商业说明书进行任何修改而不预先通知的权利。
意大利依玛壁挂炉操作使用方法及维修注意事项
意大利依玛壁挂炉操作方法及使用注意事项1. 使用前请检查壁挂炉右下方水压表是否在正常值（1.2bar），若低于正常值，请及时充水；若高于正常值，请放水，将水压调整到1.2bar。
a. 充水：打开冷水进水阀门，由下往上看顺充水开关上箭头相反的方向旋转锅炉下部黑色充水开关，当暖气系统压力指针到达1.2bar时立即顺充水开关上箭头的方向旋转关闭充水开关。
（若不关闭充水开关，壁挂炉会出现漏水故障）。
b. 放水：关闭冷水进水阀，打开充水开关，打开热水龙头，放水至水压为1.2bar 时关闭充水开关。
然后打开冷水进水阀和关闭热水龙头。
特别提示：充水开关在使用后必须关闭。
2. 初次使用壁挂炉应先打开冷水进水阀、天然气管道球阀和插上电源，并检查壁挂炉的水、电、气是否畅通，在确认无误后按以下程序操作：a.将功能转换开关按下3秒，显示屏右下角显示小雨伞图样，打开水龙头，即有热水。
热水温度由显示屏左边“＋”和“－”来设定热水温度，热水温度调节范围35℃--55℃。
b.将功能转换开关再按下3秒，显示屏右下角显示小雪人图样，壁挂炉即自动运行供暖，水温显示屏右侧“＋”和“－”来调节暖气温度，暖气温度调节范围是35℃-80℃，运行暖气时显示屏中将显示暖气出水温度。
c.显示屏中无任何显示将是关机状态，在供暖季严禁将壁挂炉置于关机状态，否则，壁挂炉及暖气管路有冻裂的可能。
3. 防冻：壁挂炉在开启状态时具有自动防冻功能。
a. 值班防冻：将功能转换开关置夏季状态，即小雨伞图样，当水温低于5℃时，壁挂炉自动启动，至暖气水温42℃时，壁挂炉停止运行。
b. 低温防冻：将功能转换开关置冬季状态小雪人图样，由显示屏右侧“＋”和“－”将出水温度设定为35℃，壁挂炉将以35℃水温一直低温运行，水温达到设定值将自动停机，低于设定值将自动启动。
c. 装有手动温度控制器时，壁挂炉功能转换开关置于暖气运行状态，室内温度控制器置于雪花处。
装有编程自动温度控制器时，请按说明书编制防冻程序，壁挂炉功能转换开关置于暖气运行状态。

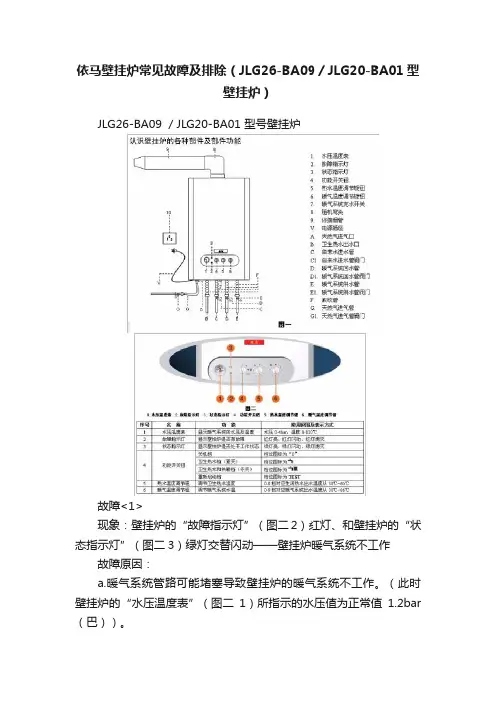

依马壁挂炉常见故障及排除（JLG26-BA09／JLG20-BA01型壁挂炉）
依马壁挂炉常见故障及排除（JLG26-BA09／JLG20-BA01型壁挂炉）JLG26-BA09 ／JLG20-BA01 型号壁挂炉故障<1>现象：壁挂炉的“故障指示灯”（图二2）红灯、和壁挂炉的“状态指示灯”（图二3）绿灯交替闪动——壁挂炉暖气系统不工作故障原因：a.暖气系统管路可能堵塞导致壁挂炉的暖气系统不工作。
（此时壁挂炉的“水压温度表”（图二1）所指示的水压值为正常值1.2bar （巴））。
b.可能壁挂炉的“水压温度表”（图二1）的水压值低于0.5bar （巴），暖气系统的水压太低，导致壁挂炉的暖气系统不工作。
c.可能是壁挂炉本身故障，造成壁挂炉暖气系统不能工作。
故障解决办法：a. 若您的壁挂炉的“水压温度表”（图二1）所指示的水压值为正常值1.2bar （巴）时，请您检查壁挂炉的“暖气系统回水管阀门”（图一D1）和壁挂炉的“暖气系统供水管阀门”（图一E1）是否完全开启。
如果以上所述阀门完全开启，说明您家里的暖气系统其它部分有堵塞问题，如暖气管路、暖气片等。
故障原因并不是壁挂炉本身造成的，此时请您找有关单位将暖气系统的堵塞问题解决。
b.请您检查壁挂炉的“水压温度表”（图二1），若“水压温度表”（图二1）水压指示低于0.5bar（巴）时，请及时利用壁挂炉的“暖气系统充水开关”（图一7）向暖气系统“充水升压”，将水压提高到1.2bar（巴），此时壁挂炉暖气系统将自动恢复运行。
具体的“充水升压”方法详见本“用户手册”的第5页“使用注意事项”部分“水”第1条的“a”项“暖气系统充水升压”。
c.在您确认a、b两项都已按要求做到后，若壁挂炉的“故障指示灯”（图二2）红灯和“状态指示灯”（图二3）绿灯依然交替闪动，此时说明是壁挂炉本身故障。
您应向北京汇通永利技术开发有限公司的售后服务部报修（报修电话：010-********）。
故障<2>现象：壁挂炉的“故障指示灯”（图二2）红灯常亮——壁挂炉点火失败在您为了使用生活热水或开启暖气时，壁挂炉在开启10秒内无火苗存在，壁挂炉的“故障指示灯”（图二2）的状态为“红灯亮”，壁挂炉的“状态指示灯”（图二3）的状态为“绿灯熄灭”。

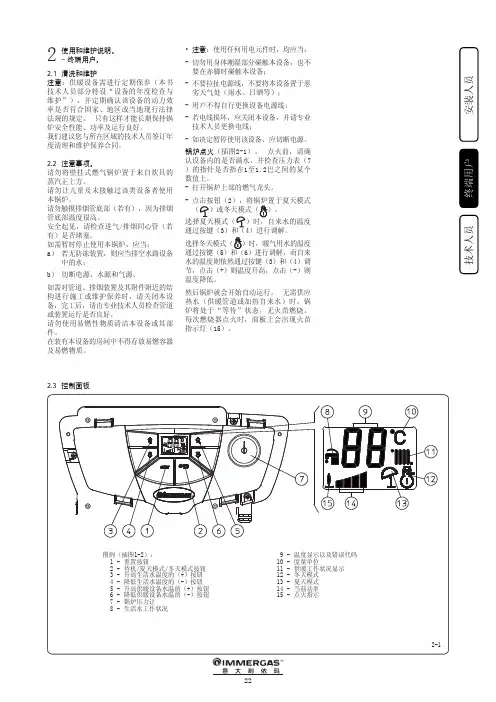

意大利依玛艾罗米托斯EOLO-MYTHOS说明书
9 - 温度显示以及错误代码 10 - 度量单位 11 - 供暖工作状况显示 12 - 冬天模式 13 - 夏天模式 14 - 当前功率 15 - 点火指示
2-1 22
安装人员
技术人员 终端用户
2.4 信号和故障诊断。 当锅炉出现故障时，显示器会不断“闪 烁”，同时会出现故障代码，请参见下 表。
故障信号
点火故障。 每次需要为供暖管道提供热 水或加热自来水时，锅炉均会自动点火 开启。 若点火器在10秒内无法点火，则 锅炉将进入“点火锁定”状态（代码01 ）。 如需解除“点火锁定”状态，必须 点击重置按钮（1）。 第一次开启设备时 或长时间停止使用后，均须取消“点火锁 死”状态。 如果上述情况持续发生，请 与专业技术人员联系（比如意大利依玛特 许售后服务中心）。
安装人员
技术人员 终端用户
2 使用和维护说明。 - 终端用户。
2.1 清洗和维护 注意：供暖设备需进行定期保养（本书 技术人员部分特设“设备的年度检查与 维护”），并定期确认该设备的动力效 率是否符合国家、地区或当地现行法律 法规的规定。 只有这样才能长期保持锅 炉安全性能、功率及运行良好。 我们建议您与所在区域的技术人员签订年 度清理和维护保养合同。
回路中以及自来水供应管道中的水。
2.8 外壳的清洗 请用湿布和中性皂清洗锅炉的外壳。 不 要使用磨蚀性的清洁剂或去污粉。
2.9 最终报废 当您决定彻底停用本锅炉时，请让合格的 专业技术人员来完成有关操作。此外，还 应确保电源、水源和燃料源均被切断。
图例（插图2-2）： 1 - 采暖系统补水阀 2 - 采暖系统泄水阀
- 点击按钮（2），将锅炉置于夏天模式 （ ）或冬天模式（ ）。
选择夏天模式（ ）时，自来水的温度 通过按键（3）和（4）进行调解。

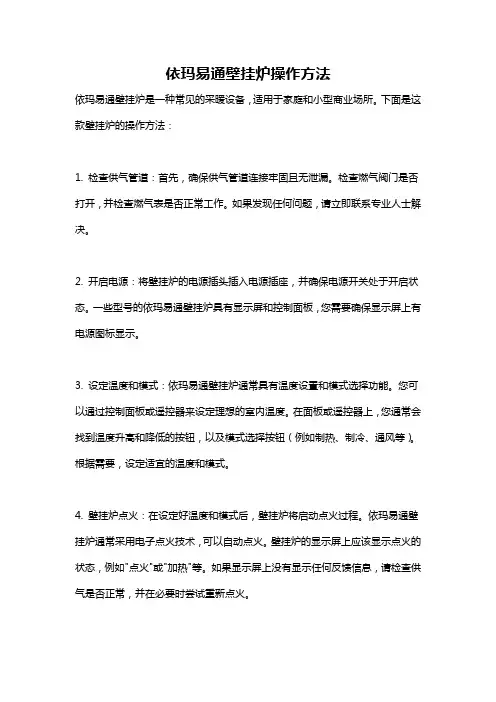

依玛易通壁挂炉操作方法
依玛易通壁挂炉操作方法依玛易通壁挂炉是一种常见的采暖设备，适用于家庭和小型商业场所。
下面是这款壁挂炉的操作方法：1. 检查供气管道：首先，确保供气管道连接牢固且无泄漏。
检查燃气阀门是否打开，并检查燃气表是否正常工作。
如果发现任何问题，请立即联系专业人士解决。
2. 开启电源：将壁挂炉的电源插头插入电源插座，并确保电源开关处于开启状态。
一些型号的依玛易通壁挂炉具有显示屏和控制面板，您需要确保显示屏上有电源图标显示。
3. 设定温度和模式：依玛易通壁挂炉通常具有温度设置和模式选择功能。
您可以通过控制面板或遥控器来设定理想的室内温度。
在面板或遥控器上，您通常会找到温度升高和降低的按钮，以及模式选择按钮（例如制热、制冷、通风等）。
根据需要，设定适宜的温度和模式。
4. 壁挂炉点火：在设定好温度和模式后，壁挂炉将启动点火过程。
依玛易通壁挂炉通常采用电子点火技术，可以自动点火。
壁挂炉的显示屏上应该显示点火的状态，例如"点火"或"加热"等。
如果显示屏上没有显示任何反馈信息，请检查供气是否正常，并在必要时尝试重新点火。
5. 温度调节和时间设置：一旦壁挂炉成功点火，您可以通过控制面板或遥控器来进行温度调节和时间设置。
根据您的需求，您可以提高或降低室内温度，以及设定系统运行的自动关闭和开启时间。
6. 正常运行和故障排除：依玛易通壁挂炉在正常运行时，温度将稳定在设定的值附近，并且将根据需要自动开启和关闭。
如果遇到任何故障，例如壁挂炉无法点火、异常响声、异常燃烧等，请立即断开电源，并联系专业人士进行故障排除和维修。
总结：依玛易通壁挂炉的操作非常简便，只需要确保供气管道安全，开启电源，设定温度和模式，等待壁挂炉自动点火，然后根据需要进行温度调节和时间设置即可。
在操作过程中，需要注意观察壁挂炉的显示屏和听取异常声音，以及及时处理任何故障。
如果您对操作有任何疑惑，请参考依玛易通壁挂炉的用户手册，或联系专业人士进行指导。
依玛挂壁炉使用手册L1PB20-YMXX12
依马祥欣L1PB20-YMXX12目录0 前言 (1)1 调节温度 (1)2 水压调节（正常值1-1.5） (2)（1）调低水压 (2)（2）调高水压 (2)3 解锁 (3)4 常见问题 (3)0 前言冬天调成采暖（热水也可以用），夏季调成龙头就可以。
图1 供暖正常状态左边是采暖仔细看屏幕上左上角会发现有一个暖气片标志，右侧有一个水龙头标志。
屏幕中间显示火焰图标说明开始加热；热水必须打开龙头放水才开始加热。
1 调节温度闪烁的温度是用户设定的温度不闪烁的时候是现在的实际水温。
用手按下第三个键，闪动的温度，就是设定的温度。
默认设定温度：50℃；设定温度：40-50℃。
问：底下四个管道，中间两个管道有阀门，左边阀门是冷的，右边带阀门是热的，这两个阀分别什么作用？答：壁挂炉下部四根管，从左向右依次是：洗浴热水出水、冷水进水、暖气回水、暖气出水；如果不用热水可以关闭，左起第一第二管路阀门即可（可两个都关或只关一个也可）。
2 水压调节（正常值1-1.5）（1）调低水压关闭冷水进水管阀，拧开白色补水阀【左开右关】，打开与壁挂炉相连的龙头放水，水压降至1，关闭补水阀（向右拧紧），再打开自来水总阀即可。
（2）调高水压没有水压了，壁挂炉拔下电源插头，将白色旋钮向左转5-6圈打开自动补水。
压力表指针到1后，将白色旋钮向右转到底关紧，就好了。
最好是关机或拔下壁挂炉电源充的水压更准确些。
3 解锁按下左起第二个键，再按下第一个键（电源键）。
4 常见问题（1）忽冷忽热1）调温度（43℃）；2）调水压（1.5）。
依玛壁挂炉补气方法
依玛壁挂炉补气方法！！注意气压别补的太高，大的气筒13-14下就可也楼主壁挂炉最近升压降压比较厉害，也就是冷水1.2ba，烧70度时超过3ba。
以前没有这个事，看到网上有人说要加气。
打维修电话，依玛的来加了气，搞定。
其实比较简单，大家自己也可以加，省的送钱给他们。
具体操作：1、关闭壁挂炉，关闭进水阀，暖气进出水。
也就是右手边的3个阀。
生活热水的出水阀开着。
2、打开下面的补水开关（这个是我猜测，因为看不到维修师傅具体是开还是关）3、打开厨房的热水龙头（就是水龙头出壁挂炉的生活热水），会有水跑出来。
4、搬把椅子，带着打气筒，（应该是自行车那种新型的不用气门芯的打气筒，）到壁挂炉右上角，有个打气的地方，好像要先拧开个小盖子。
我没上去看。
装好打气筒。
5、开始打气，热水龙头会不断有少量水出来。
直到没水出来为止。
取下打气筒，搬走椅子。
6、此时水压表水压为零。
7、关闭热水龙头。
关闭补水阀。
打开3个水阀开关。
8、打开补水阀补水到1.2ba。
开壁挂炉，搞定。
师傅实际操作为，关闭热水龙头，稍微开点进水阀，水压上到 1.2ba，然后关闭进水阀，关闭补水阀，再开进水阀和暖气进出水阀。
现在烧水实际升压不到0.3ba。
也就是开始1.2ba，烧70度1.5ba左右。
大家可以参考一下。
其实打气就是给壁挂炉里面的膨胀罐打气，把膨胀罐里面的水排出来。
一期说明书里有膨胀罐在哪。
我看过3期的说明书就非常简单了。
补图一幅打气筒在三旗百汇就能买到，就在那个买文体用品的大厅里，有买水暖五金的商铺都有打气筒买，打气筒买我们以前给自行车打气的标准大小的就行。
回来后打开壁挂炉的外壳（注意在壁挂炉的顶部和底部各有2个螺丝，要卸下来），外壳有点紧，需要在接缝的地方用改锥撬一下。
卸下来之后会看到整个壁挂炉的大概结构。
在壁挂炉的右侧上方有一个很明显的红色扁平的东西，那个就是膨胀水箱，在膨胀水箱的最顶端有一个打气的接口，和自行车轮胎的接口一样。
到此为止，就可以用上你的教程了：1、关闭壁挂炉，关闭进水阀，暖气进出水。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
意大利依玛壁挂炉操作方法及使用注意事项
1. 使用前请检查壁挂炉右下方水压表是否在正常值（1.2bar），若低于正常值，请及时充水；若高于正常值，请放水，将水压调整到1.2bar。
a. 充水：打开冷水进水阀门，由下往上看顺充水开关上箭头相反的方向旋转锅炉下部黑色充水开关，当暖气系统压力指针到达1.2bar时立即顺充水开关上箭头的方向旋转关闭充水开关。
（若不关闭充水开关，壁挂炉会出现漏水故障）。
b. 放水：关闭冷水进水阀，打开充水开关，打开热水龙头，放水至水压为1.2bar 时关闭充水开关。
然后打开冷水进水阀和关闭热水龙头。
特别提示：充水开关在使用后必须关闭。
2. 初次使用壁挂炉应先打开冷水进水阀、天然气管道球阀和插上电源，并检查壁挂炉的水、电、气是否畅通，在确认无误后按以下程序操作：
a.将功能转换开关按下3秒，显示屏右下角显示小雨伞图样，打开水龙头，即有热水。
热水温度由显示屏左边“＋”和“－”来设定热水温度，热水温度调节范围35℃--55℃。
b.将功能转换开关再按下3秒，显示屏右下角显示小雪人图样，壁挂炉即自动运行供暖，水温显示屏右侧“＋”和“－”来调节暖气温度，暖气温度调节范围是35℃-80℃，运行暖气时显示屏中将显示暖气出水温度。
c.显示屏中无任何显示将是关机状态，在供暖季严禁将壁挂炉置于关机状态，否则，壁挂炉及暖气管路有冻裂的可能。
3. 防冻：壁挂炉在开启状态时具有自动防冻功能。
a. 值班防冻：将功能转换开关置夏季状态，即小雨伞图样，当水温低于5℃时，壁挂炉自动启动，至暖气水温42℃时，壁挂炉停止运行。
b. 低温防冻：将功能转换开关置冬季状态小雪人图样，由显示屏右侧“＋”和“－”将出水温度设定为35℃，壁挂炉将以35℃水温一直低温运行，水温达到设定值将自动停机，低于设定值将自动启动。
c. 装有手动温度控制器时，壁挂炉功能转换开关置于暖气运行状态，室内温度控制器置于雪花处。
装有编程自动温度控制器时，请按说明书编制防冻程序，壁挂炉功能转换开关置
于暖气运行状态。
4. 壁挂炉常见故障
a. 故障代码显示“01”时
故障原因：缺燃气或者燃气表不通气。
新用户则可能是因为燃气管道内有空气。
故障解除：检查电源连接是否正确；检查燃气报警器上的切断阀是否关闭，如关闭，请将切断阀上的铜帽提起；检查燃气表是否欠压、关阀，如欠压，请及时更换燃气表的电池，如关阀，请用燃气卡重新插进燃气表；请检查天然气是否已用完，若用完，请重新购买。
然后按下Reset键3秒，01故障将自动取消，设置到冬季或夏季状态，锅炉即可正常运行。
如果管道内有过多的空气（新用户），则需重复上述操作。
b. 故障代码显示“02”时
故障原因：暖气管道中有空气或暖气系统中阀门未打开。
串连的暖气所有暖气阀必须全部打开。
故障解除：松开暖气片上的排气阀放气，检查暖气系统中的阀是否关闭，如关闭请全部打开。
c.故障代码显示“10”时
故障原因：暖气系统中缺水，水压力指示低于0.5bar以下，暖气系统中的空气由自动排气阀排出后，管道水压力自动下降，这是正常现象。
经过补水压1.2bar 以后仍无法保持水压，则可能是管道漏水。
故障解除：修复漏水，再将壁挂炉水压加至1.2 bar。
特别警示
1. 充水开关在使用后必须立即关闭；
2. 必须保证水、电、气的充足；
3. 必须保证壁挂炉有正常的水压。
4. 冬季供暖时，无论您是否在家居住，请务必将壁挂炉设置在运行状态，防止您室内的供暖设施及进、排水管路被冻。
5. 如遇停气、停电，请即于物业联系。
长时间的停电、停气将会导致壁挂炉及采暖系统被冻坏。
装修的注意事项
1. 请遵守国家关于燃气用具“严禁私自拆改、移动燃气用具”的规定，不要自行拆改壁挂炉。
2. 在贴磁砖时，请在壁挂炉周边预留1cm的空间，以方便检修，空间可暂用泡沫板填充。
3. 壁挂炉的烟管请不要封死，需留有维修的空间，严禁私自拆改烟管，否则壁挂炉难以正常工作。
4. 如您用吊柜封闭壁挂炉，请不要将壁挂炉的上部和下部封死，否则无法检修。
如果您在贴磁砖时需要拆下壁挂炉或在使用中需维修和咨询，请与我公司售后服务部联系，以保证您的安全使用。
尊敬的用户，当您收房后，壁挂炉即成为您的财产。
除了我们竭诚的为您做好售后服务外，请您务必监管好自己的壁挂炉，使之处于良好的运行状态。
