智能电量测量仪技术

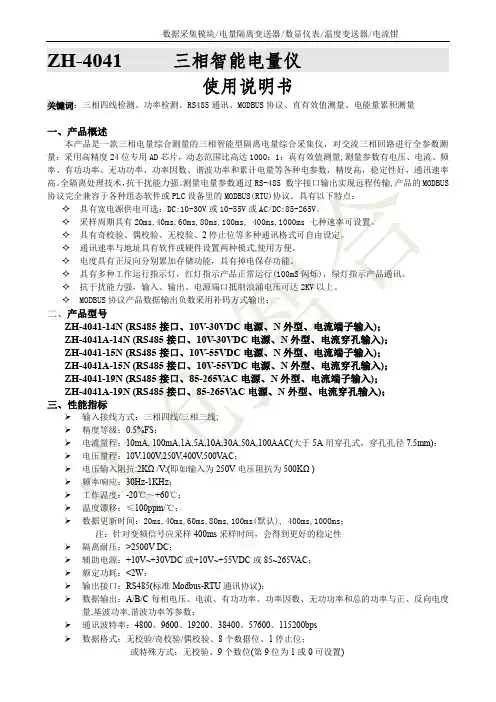

ZH-4041 三相四线智能电量仪说明书V1809
ZH-4041 三相智能电量仪使用说明书关键词：三相四线检测、功率检测、RS485通讯、MODBUS协议、直有效值测量、电能量累积测量一、产品概述本产品是一款三相电量综合测量的三相智能型隔离电量综合采集仪，对交流三相回路进行全参数测量；采用高精度24位专用AD芯片，动态范围比高达1000：1；真有效值测量,测量参数有电压、电流、频率、有功功率、无功功率、功率因数、谐波功率和累计电量等各种电参数，精度高，稳定性好，通讯速率高。
全隔离处理技术，抗干扰能力强。
测量电量参数通过RS-485 数字接口输出实现远程传输,产品的MODBUS 协议完全兼容于各种组态软件或PLC设备里的MODBUS(RTU)协议。
具有以下特点：✧具有宽电源供电可选：DC:10-30V或10-55V或AC/DC:85-265V。
✧采样周期具有20ms,40ms,60ms,80ms,100ms, 400ms,1000ms 七种速率可设置。
✧具有奇校验、偶校验、无校验、2停止位等多种通讯格式可自由设定。
✧通讯速率与地址具有软件或硬件设置两种模式,使用方便。
✧电度具有正反向分别累加存储功能，具有掉电保存功能。
✧具有多种工作运行指示灯，红灯指示产品正常运行(100mS闪烁)，绿灯指示产品通讯。
✧抗干扰能力强，输入、输出、电源端口抵制浪涌电压可达2KV以上。
✧MODBUS协议产品数据输出负数采用补码方式输出；二、产品型号ZH-4041-14N (RS485接口、10V-30VDC电源、N外型、电流端子输入)；ZH-4041A-14N (RS485接口、10V-30VDC电源、N外型、电流穿孔输入)；ZH-4041-15N (RS485接口、10V-55VDC电源、N外型、电流端子输入)；ZH-4041A-15N (RS485接口、10V-55VDC电源、N外型、电流穿孔输入)；ZH-4041-19N (RS485接口、85-265V AC电源、N外型、电流端子输入)；ZH-4041A-19N (RS485接口、85-265V AC电源、N外型、电流穿孔输入)；三、性能指标输入接线方式：三相四线/三相三线;精度等级：0.5%FS；电流量程：10mA, 100mA,1A,5A,10A,30A,50A,100AAC(大于5A用穿孔式，穿孔孔径7.5mm)；电压量程：10V,100V,250V,400V,500V AC；电压输入阻抗:2KΩ/V;(即如输入为250V电压阻抗为500KΩ)频率响应：30Hz-1KHz；工作温度：-20℃～+60℃；温度漂移：≤100ppm/℃；20ms,40ms,60ms,80ms,100ms(默认), 400ms,1000ms；注：针对变频信号应采样400ms采样时间，会得到更好的稳定性隔离耐压：>2500V DC；辅助电源：+10V~+30VDC或+10V~+55VDC或85~265V AC；额定功耗：<2W；输出接口：RS485(标准Modbus-RTU通讯协议)；数据输出：A/B/C每相电压、电流、有功功率、功率因数、无功功率和总的功率与正、反向电度量,基波功率,谐波功率等参数；通讯波特率：4800、9600、19200、38400、57600、115200bps数据格式：无校验/奇校验/偶校验、8个数据位、1停止位；或特殊方式：无校验、9个数位(第9位为1或0可设置)注:本产品出厂默认参数为:地址1号,波特率9600,无校验,8个数据位，1个停止位; 四、产品外形结构图与引脚定义、电流端子输入外观图（导轨安装） 图4.2、电流穿孔输入外观图（孔径7.5mm ）图5.2、接线示例图说明：如与三相电量仪接线图不一致，请以产品外观上的接线图为准！(1) 电压输入：输入电压不要高于产品的额定输入电压（500V），否则应考虑使用PT，为了便于维护，建议使用接线排。
PF98智能电量测量仪操作说明
PF98智能电量测量仪操作说明一、产品概述二、产品特点1.高精度测量：PF9811采用先进的电路设计和信号处理算法，能够实现电量、功率因数等参数的高精度测量。
2.多功能显示：PF9811具备大屏幕液晶显示器，可以直观地显示电量、功率因数、电流、电压等参数。
3.数据存储和导出：PF9811内置存储器，能够自动记录测量数据，并支持导出到电脑或其他设备进行进一步分析。
4.报警功能：PF9811能够根据用户设置的阈值进行报警，当电量超过或低于设定值时，会发出声音或闪光提示。
5.多种电能表接口：PF9811支持多种电能表的接口，能够与不同型号的电能表实现无缝对接。
6.全面兼容性：PF9811具备广泛的兼容性，能够与各类电力设备和系统进行接口连接。
三、操作步骤1.准备工作：将PF9811连接到电源，并确保电源状态正常。
同时，将需要测量的电源线连接到PF9811对应的接口。
2.打开仪器：按下仪器的电源开关，等待仪器启动。
3.参数设置：设定所需测量的参数，如电量、功率因数、电流等，并设置相应的阈值。
4.开始测量：按下“开始测量”键，仪器将开始测量并显示实时数据。
5.数据记录：测量数据将被自动记录在仪器的存储器中，用户可以选择导出数据以供进一步分析。
6.报警功能：若开启了报警功能，当测量数据超出设定的阈值范围时，仪器会进行报警。
7.关闭仪器：测量完成后，按下仪器的电源开关，将仪器关闭。
四、注意事项1.在操作仪器时，请遵循产品的使用说明，避免操作不当导致损坏仪器。
2.请勿将仪器放置在高温、潮湿或易燃物附近。
3.使用仪器过程中，不要将金属物接触到电源线或仪器上的电缆，以免触电。
4.如遇雷雨天气，请及时断开电源，以免损坏仪器。
智能电量测量仪操作

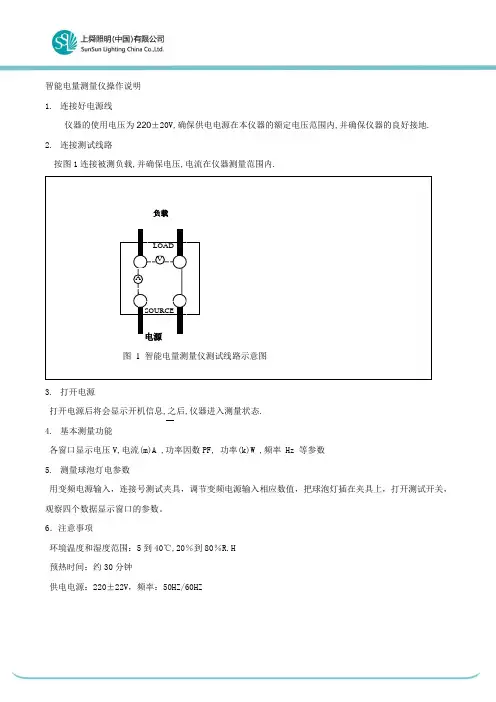

智能电量测量仪操作说明
1. 连接好电源线
仪器的使用电压为220±20V,确保供电电源在本仪器的额定电压范围内,并确保仪器的良好接地.
2. 连接测试线路
按图1连接被测负载,并确保电压,电流在仪器测量范围内.
3. 打开电源
打开电源后将会显示开机信息,之后,仪器进入测量状态.
4. 基本测量功能
各窗口显示电压V,电流(m)A ,功率因数PF, 功率(k)W ,频率 Hz 等参数
5. 测量球泡灯电参数
用变频电源输入，连接号测试夹具，调节变频电源输入相应数值，把球泡灯插在夹具上，打开测试开关，观察四个数据显示窗口的参数。
6．注意事项
环境温度和湿度范围：5到40℃,20％到80％R.H
预热时间：约30分钟
供电电源：220±22V ，频率：50HZ/60HZ。
PF9810智能电量测量仪
PF9810智能电量测量仪仪器简介PF9810智能电量测量仪是一种专业测量电能的仪器，用于测量交流电源中的电流、电压、功率因素、有功功率、无功功率、视在功率以及电能。
它采用数字式技术，能够实时准确地显示电路中的电参数，并可以将电参数以数字信号的形式输出，方便与计算机或其他设备进行数据交换。
PF9810智能电量测量仪主要由面板、电路板、显示屏、电源以及通讯接口等部分组成。
面板可以显示测量时所需的各种参数，电路板则负责采集电路中的电信号，并将其转化为数字信号进行处理。
显示屏用于显示仪器的各类信息。
电源部分为仪器提供稳定电流，通讯接口则可以将数字信号输出到计算机或其他设备上进行处理。
技术特点PF9810智能电量测量仪采用了先进的数字电路技术，具有以下技术特点：•高精度：仪器采用高精度的测量器件，能够实现对电流、电压、功率因素、有功功率、无功功率、视在功率以及电能等参数的高精度测量；•功能多样：仪器可以实现多功能的测量，可以进行基本的电参量测量，同事还可以测量带宽、谐波等数据，更加全面的展示电路状态；•操作简便：仪器使用方便，通过按键可以轻松地切换测量项目，并可以进行参数设置，同时，显示屏以及各种指示灯清晰明了，便于操作；•数据传输方便：仪器具备多种数据传输方式，支持串口、MODBUS 等多种通讯协议，在不同的环境下可以方便地与其他设备进行通讯；•外观美观：仪器外观美观，具有典雅简约的设计，符合现代流行审美。
应用领域PF9810智能电量测量仪广泛应用于各种领域中。
以下列举了该仪器的主要应用领域：1.工业控制领域：PF9810智能电量测量仪可以用于各类电站、工厂、机房等电源控制中，可以精确地测量电压、电流、功率等参数，从而实现电源控制和节能管理；2.变电站领域：PF9810智能电量测量仪可以用于变电站的监测、控制和调节中，尤其适用于高压电力系统的监测，可以实现电路中各种参数的精确测量，保证变电站的运行安全；3.商业领域：PF9810智能电量测量仪可以用于商业领域电量的测量与管理，可以对商业建筑中的能耗情况进行监控和控制，从而实现对电能的节约和管理。
DW9T系列三相智能电量仪表说明书
该系列仪表可广泛应用于控制系统、SCADA系统和能源管理系统、变电站自动化、配电网自动化、小区电力监控、工业自动化、智能建筑、智能型配电盘、开关柜中；有安装方便、接线简单、维护方便、工程量小、现场可编程设置输入参数的特点。
警告 如果不按说明书操作会发生意外，而且会导致产品毁坏。
DW9T系列三相智能电量仪表说明书⊙测量项目:电压/电流/有功功率/无功功率/频率/功率因数/等，共28个电参数；⊙真有效值测量,电压、电流在0～420HZ时可保证测量精度；⊙最多四路开关量输入和最多三路开关量输出，输入/输出全隔离；⊙具有遥信、遥控功能；⊙具有可编程变送输出功能，可对电压/电流/有功功率/无功功率/频率/功率因数变送输出；⊙具有RS485通信接口，采用Modbus RTU通信协议；⊙具有二路电能脉冲输出，最多三路可编程报警输出；⊙对有功电度/无功电度有掉电保护功能；⊙可参考的双向有功电度/无功电度记录；⊙具有8时段，4种费率统计功能；⊙32条事件记录功能，可记录上电事件，清电能事件，修改参数以及报警动作等事件；⊙320×240像素彩色中英文液晶显示；特点一、仪表型号三、主要技术参数输入测量范围: B:5A×220V D:其它输入: 30:三相三线或三相四线输入 38：三相三线或三相四线输入带通讯 报警功能: C:表示两路报警 A:表示无报警 D：三路报警输出功能: R:表示无变送输出 D:表示变送输出 DC 4～20mA 2D:两路变送输出 DC:4～20mA DW系列三相电量表□□□□-DW9T 二、型号说明外形尺寸(mm): 9:96W×96H×104.6L L：表示段码LCD显示 T：表示TFT液晶显示 无：数码管 无RS485 无 RS485 无RS485无无 无 无 无 无报警方式脉冲输出功能变送功能 通讯功能 开关量输入 复费率DW9T-A30B DW9T-A38B DW9T-RC30B DW9T-RC38B DW9T-DD30B DW9T-DD38B 型 号22332路无无RS485 无 RS485 无RS485无无 无 无 无 无DW9T-A30BF DW9T-A38BF DW9T-RC30BF DW9T-RC38BF DW9T-2DC30BF DW9T-2DC38BF22222路有三相四线、三相三线3*220/380V 持续:1.2倍＜1VA (每相)≥300K ΩRMS测量 精度0.2%F.S（作电工表应用时，电压可直接接入600V相电压进行测量），高达420HZ可以保证测量精度5A（经互感器接入）持续:1.2倍 瞬时:10倍/10S ＜0.4VA (每相)＜20m Ω4～20mA 4～20mA 2×4～20mA 2×4～20mA一路有功电能脉冲一路无功电能脉冲一路有功电能脉冲一路无功电能脉冲电流阻抗电流功耗参比电压网络电流阻抗电压过负荷电压精度电压阻抗额定电流电流过负荷四、面板说明五、菜单修改说明查看测量值及仪表工作状态说明：复费率(使能情况下)等界面切换显示。
华知科三相智能电参数测量仪说明书
华知科三相智能电参数测量仪说明书电参数测试仪使用方法：先将仪表的电源线按标准接法接到电源上。
将负载用电源接到固定的端子上。
按下仪表电源开关，接通仪表电源。
接通负载电源，并使负载通电，此时仪表应显示被测负载的各被测参数值。
如测量参数超出量程，则在相应的超量程参数窗口显示“OVER”，此时应立即终止测量，并切断负载电源，以免损坏仪表。
电参数综合测量仪，主要用来测定相关仪器仪表的电力参数，如电压、电流、电功率等。
电参数综合测量仪主要有数字电力参数测量仪、单相电力参数测量仪以及三相电力参数测量仪等等。
其中数字电力参数测量仪采用表贴技术，体积更小、质量更稳定，有丰富的接口功能及测量功能，能满足实验室工频产品检测要求。
电测量仪器是将被测电量或电参数与电学标准进行比较或提供准确比例的测量仪器。
科学研究、量值传递和工业测试中所用大量较量仪器（比较测量仪器的简称）都属于电测量仪器。
其用途广泛，在计量测试领域占有重要地位。
电测量仪器主要利用比例技术实现测量。
对于直流电，是利用同一电流在两电阻上产生的电压所形成的电压比例，或利用同一电压下两电阻的电流比例，然后结合标准器实现测量未知量。
提供比例的装置犹如天平，标准器则相当于砝码。
根据这一类比制成的较量仪器有直流电桥、直流电位差计等。
对于交流电，测量原理与直流电基本相同，只是电阻由阻抗代替。
因此，一般情况下比例是复数；实数比例或虚数比例只是其特例。
此外，还可利用两个有磁耦合的线圈得到与匝数成正比的电压实数比例，或与匝数成反比的电流实数比例。
根据这些原理制成的较量仪器有经典交流电桥、感应耦合比例臂电桥、交流电位差计、感应分压器、电流比较仪、互感器等。
除了上述电测量仪器外，还有利用电子电路组成的等值电路元件以及利用数字技术制成的有源电桥和数字电桥等。
智能电力测控仪使用说明书
RG—ZBD—PCA 智能电力测控仪
一、装置概述 RG-ZBD-PCA 智能电力测控仪集保护、电量测量、电能计量、操作控制、诊断维护、报警输出、模拟量 输出等多种功能于一体，同时可选配 2 个独立的 RS-485 通讯接口，满足双网（包括冗余）配置，并实现 遥测、遥信、遥控等功能。 测控仪核心部分采用 32BIT 高性能数字信号处理器，装置具有抗干扰性能强、运行稳定可靠等优点。 二、 产品特点 1、 采用高可靠性工业级 DSP，数据采集速度快，测量精度高，运算处理速度快。 2、 可以完成一回线路的电压、电流、有功功率、无功功率、功率因数、电度以及系统频率等各种 电气参量的测量。 3、可以实时监测仪表自身运行工况，具有完善的自我监测能力。当监测到有异常情况发生时，装置 自动告警，并根据情况的不同作相应的应急处理。 4、采用 4 行汉字液晶（LCD）或 LED 显示，人机界面非常友好。显示方式订货时请注明。 5、仪表可选配 1～2 路 RS485 通讯口，与其它设备进行联网通信，提供 ModBus-RTU 通信协议。 6、可选配 1～2 路 4～20mA 的模拟量输出，方便与 DCS 或其它控制系统连接。 7、能够记录最近发生的 100 次事件，记录信息掉电不丢失。 8、仪表机箱按标准尺寸设计。 三、设计选型及装置型号说明 RG（瑞高公司代号）-ZBD（智能控制保护管理装置低电压系列）-PCA（智能 PC 测控装置，设计序号 为 A） ，型号后面包括 2 位扩展型号，选型时根据实际工作需要，适当选择 2 位扩展型号即可。 3.1 设计选型
三相电流谐波（2~11 次） 三相电压谐波（2~11 次）
RG-ZBD-PCA √ √ √ √ √ √ √ √
√ √
状态量输入 开关量输入 继电器控制输出 控制量输出 模拟量输出 DC4～20mA 输出 事件功能 保护事件记录 系统时钟 网络通讯功能 通讯接口电气特性 通信协议 显示功能 LCD128*64 显示方式 4 行字符 4 行字符点阵液晶显示或 LED 显示 三相电流 零序电流/漏电电流 三相电压 功率因数、有功功率、无功功率 有功电能、无功电能 系统时钟，时、分、秒 各种运行状态、故障原因、性质及保护动作时间等 2~11 次谐波 ADC 采样调整 8 个轻触按钮 1 个用于远方就地控制的船行开关 选配 1~2 路 RS485 选配： Modbus-RTU √ √ 1~2 路/选配 7 路/√ 11 路/√(外部提供 DC220/110/48/24V 或 AC220/110V 电源或无源输入均可)
PF98智能电量测试仪使用说明
PF98智能电量测试仪使用说明一、产品概述PF9811智能电量测试仪是一款专业用于检测电量的测试设备。
它能够准确地测量电流、电压、功率因数、频率等参数，并且可以通过连接电脑进行数据传输和分析。
本使用说明将详细介绍PF9811智能电量测试仪的使用方法和操作步骤。
二、产品参数1.测量范围：-电流：0-100A-电压：0-600V-功率因数：0-1-频率：0-100Hz2.精度：-电流：±0.5%-电压：±0.5%-功率因数：±0.02-频率：±0.2Hz3.数据传输：支持USB连接电脑4.屏幕显示：LCD显示屏，能够同时显示多个参数三、使用步骤1.开机准备：插入电源适配器，并将测试仪连接到要测量的电路上。
2.开机操作：-按下电源按钮，屏幕会亮起并显示系统信息。
-然后按下测量按钮，进入测量模式。
3.参数设置：-按下设置按钮，选择要测量的参数类型，如电流、电压等。
-通过加减按钮进行数值调整，使其适应待测电路的要求。
-设置完成后，按下确认按钮保存设置。
4.开始测量：-确认设置后，屏幕会显示当前测量的参数数值。
-在测量过程中，可以通过加减按钮进行微调。
-测量结束后，按下停止按钮，停止测量。
5.数据传输：-将测试仪通过USB线连接到电脑上。
-电脑会自动识别设备并打开数据传输界面。
-在数据传输界面上，可以选择导出数据或进行更多数据分析。
四、注意事项1.在使用前，请确保电量测试仪和被测电路之间的连接正确稳固。
2.使用时请避免水浸湿或碰撞设备。
3.不要使用有损坏的电源适配器。
4.在进行数据传输时，请确保电脑和测试仪的连接正常，并保持稳定的通信。
5.如需进行更多高级操作，请参考附带的详细操作手册。
通过以上使用说明，您应该可以顺利使用PF9811智能电量测试仪进行电量测量。
这款设备准确、方便、易用，并且具备数据传输和分析的功能，非常适用于电力行业、工程领域以及科研实验等场景。
只要按照正确的操作步骤进行操作，您将能够轻松完成各种电量测量任务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
每相有功功率 （Ｐａ，Ｐｂ，Ｐｃ）
·显示值０～５００００．０ＭＷ，６位数（ 小数点后１位） ·直接测量量程 ０～ ２５００．０Ｗ，１６位有符号短整型数表示（除
于１０ ）
０．５％ （２５～２５００Ｗ） （０．３＜ＰＦ＜１）
４
三相总有功 功率（Ｐ）
·显示值０～１５００００．０ＭＷ，７位数 （小数点后 １位） ·直接测量范围 ０～ ７５００．０Ｗ，３２位有符号长整型数表示（ 除于１０）
-1-
电耦合器用于总有功电度脉冲输出）． 三、 性能
序 号
项目
说明
每相电压 ·显示值０～１０００ ．０ＫＶ，６位数（ 小数点后１位） １ （Ｖａ，Ｖｂ，Ｖｃ） ·直接测量量程 ０～ ５００．０Ｖ，１６位无符号短整型数表示（除于 １００）
·电压变送器ＰＴ变 比１～１００００：１，１６位无符号短整型数表示
仪 表， 它 可 以 同 时 测 量 三 相 交 流 回 路 的 每 一 相 电 压、 电 流、 有功功 率、无功功率 、视在功率、功率因数、频率、有功电度、无功电度 等参数 。本产品内部集成了微型控制电脑、液晶显示屏、操作按钮 以及开关电源 ，可以单独完成测量、显示、自校准、设定等操作， 本产品还配备了标准的通信接口 、模拟量输出接口和开关量输出接 口，能够实现遥测、遥控功能。由于体积小、功能多 、精度高，可 以用在多种交流用电场合下的测量、计量以及远程集中抄表 、监控 管理 。 二、 功能
错 误 响 应 ：通信地址 返回码 校验码
０１
＊＊ ０１
命令显示 “＠０１＊＊０１＜ＣＲ＞” （ 其中 ＜ＣＲ＞ 表示回车 ） 举例：请求写 Ａ相有功功率增益校正数据 ０７ＦＣ（１６进制），通信地址 为１。
参数地址
参数值
请 求 命 令 ： 通信地址 命令字 高字节 低字节 高字节 低字节 校验码
０１
相总无功功率（ Ｑ） ； ●同时测量三相交流回路的每一相视在功率 （Ｓａ、Ｓｂ、Ｓｃ）以及三
相总视在功率（ Ｓ） ； ●同时测量三相交流回路的每一相功率因数（ ＰＦａ、ＰＦｂ 、ＰＦｃ） ； ●同时测量交流回路的频率（ｆ）； ●同时测量三相 交流回路的总输入有功电度 （ＥＰｉ）和总输出有功电
度（ＥＰｏ） ； ●同时测量三相交流回路的总感性无功电度 （ＥＱｉｎｄ）和总容性无功
－２０４８～２０４７ １／４０９６ Ｃ相视在功率增益校正＊
（表 １７）总 计１８个字节 注： 参数修改后需复位仪表才有效
参数地址 １６进制 参数
范围
单位
８５６ Ｐｕｌｓｅ ８５７ Ｕｎｉｔ
０～９９９９
０．０１ＫＷｈ
８５８
８５９ ８５Ａ
ＥＰｉ ０～４２９４９６７２９５ ＫＷｈ／１０００
８５Ｂ
８５Ｃ
８５Ｄ ８５Ｅ
四、 面板操作
①
③④
AL1
电流１６．５２ＫＶ
②
AL2
电压１００００Ａ
SET
⑧
功率１９０．０ＫＷ
电量９８２０３５６．９０Ｗｈ
WP-80
⑥⑤⑦
①指示灯１：开 关 量 输 出ＡＬ１指示 ； ②指示灯２：开 关 量 输 出ＡＬ２指示 ； ③返回键： 返回上一菜单 、返回画面显示（退出设置菜单） ； ④空格键： 备用； ⑤设置键： 进入设置菜单 、选择进入设置项；
智能交流电量测量仪的特别设计具有如下功能特点： ●同时测量三相交流回路的每一相电压有效值 （Ｖａ、Ｖｂ、Ｖｃ）； ●同时测量三相交流回路的每一相电流有效值 （Ｉａ、Ｉｂ、Ｉｃ）； ●同时测量三相交流回路的每一相有功功率 （Ｐａ、Ｐｂ、Ｐｃ）以及三
相总有功功率（ Ｐ） ； ●同时测量三相交流回路的每一相无功功率 （Ｑａ、Ｑｂ、Ｑｃ）以及三
ＲＳ－４８５通讯接口，ＭＯＤＢＵＳ协议 无变送输出
一路4~20mA变送输出（注1） 两 路4~20mA变 送 输 出 （ 注1） 一路1~5V变送输出 （注1） 两 路1~5V 变送输出 特殊要求的变送输出 三相三线制 三相四线制
无开关量输出 一路开关量输出（注2）
两路开关量输出（注2） 无脉冲输出
Ｗ２ ０８ ３Ａ ０７ ＦＣ
１Ｃ
命令显示 “＠０１Ｗ２０８３Ａ０７ＦＣ１Ｃ＜ＣＲ＞” （ 其中 ＜ＣＲ＞ 表示回车 ）
正 确 响 应 ：通信地址 返回码 校验码
０１
＃＃ ０１
命令显示 “＠０１＃＃０１＜ＣＲ＞” （ 其中 ＜ＣＲ＞ 表示回车 ） 举例 ：请求写输入有功电度数据为０，通信地址为 １。
参数地址
智能电量集中显示仪
AL1
电流１６ ．５ ２ＫＶ
AL2
电压１００００Ａ
SET
功率１９０． ０ＫＷ
电量９８２０３５６ ．９ ０Ｗ ｈ
WP-80
NO:D008090929
目录
一 、概 述 … … … … … … … … … … … … … … … … …１ 二 、功 能 … … … … … … … … … … … … … … … … …１ 三 、性 能 … … … … … … … … … … … … … … … … …２ 四、面板操作…………………………………………３ 五 、接 线 图… … … … … … … … … … … … … … … …６ 六 、通 信 接 口 … … … … … … … … … … … … … … …９ 七 、Ｍ Ｏ Ｄ Ｂ Ｕ Ｓ通 信 协 议 … … … … … … … … … … … … ９ 八 、Ｗ Ｐ系 列 仪 表 通 信 协 议 … … … … … … … … … …１ ６
（表 １８）总 计１８个字节
-22-
序 号 项目
说明
测量精 度范围
１ ３ 液晶显示屏 · 兰 底 黑 字， １ ２ ８ｘ ６ ４分 辨 率 ， ５行 汉 字 显 示 １ ４ 仪 表 供 电 ·ＡＣ ２ ２ ０Ｖ±１ ０ ％ ，功耗 ≤ ５Ｗ
１ ５ 使 用 环 境 ·温 度：１ ０℃ ～４ ５℃ ，湿 度：０ ％～９ ５％（ 无 凝 结）
１１
（输入有功ＥＰｉ）
·输入有功电量每达到Ｎ×０．０１ＫＷｈ × ＰＴ × Ｃｔ时 输 出１个脉冲 （５０％占空比）， Ｎ为脉冲参数，可在面板设置， 见表９、表 １８
（２５～２５００Ｗ）
（输出有功ＥＰｏ） ·当某相有功功率绝对值小于１（Ｗ × ＰＴ × ＣＴ）时 ，该相不累
计有功电度
·显示值０～４０００ ．０００ＫＭＶＡｒｈ，７位数 （小数点后３位）
电 度（ＥＱｃａｐ）； ●内 置ＲＳ２３２／ＲＳ４８５串行通信接口， 具备标准 ＭＯＤＢＵＳ通信协议和 ＷＰ系
列仪表通信协议， 可以实现遥测 、遥控 、设定等功能 ； ● 内置 ２路 模 拟 输 出 信 号 ，４～ ２０ｍＡ标 准 信 号 输 出， 可 选 择 通 信 输 出
或对应某一电量参数的输出； ●内 置３路开关输出信号（２路继电器常开触点用于遥控输出，１路光
一路脉冲输出（TTL电平）（注３） 交直流电源85~265V
交流电压信号输入范围： 0~500V 交流电流信号输入范围： 0~5A
注 １：变送输出对应仪表某一电量参数，可在仪表设置菜单上自由设 定。
注２：仪表开关量输出状态（开或关），只能通过通讯方式（ ＲＳ２３２ 通讯或 ＲＳ４８５ 通讯）进行设定
参数地址 请 求 命 令 ： 通信地址 命令字 高字节 低字节 字节数 校验码
０１
ＲＥ ０８ ３Ａ ０２
６Ｅ
命令显示 “＠０１ＲＥ０８３Ａ０２６Ｅ＜ＣＲ＞” （ 其中 ＜ＣＲ＞ 表示回车 ）
Ａ相有功功率增益校正数据值
响 应 命 令 ： 通信地址 命令字 高字节 低字节 校验码
０１
ＲＥ
０７
ＦＣ
２３
命令显示 “＠０１ＲＥ０７ＦＣ２３＜ＣＲ＞” （ 其中 ＜ＣＲ＞ 表示回车 ）
０．５％ （７５～７５００Ｗ） （０．３＜ＰＦ＜１）
５
每相无功功率 （Ｑａ，Ｑｂ，Ｑｃ）
·显示值０～５００００．０ＭＶＡｒ，６位数 （小数点后 １位） ·直接测量量程０～２５００．０ＶＡｒ ，１６位有符号短整型数表示（除于１０）
０．５％ （２５～２５００Ｗ） （０．３＜ＰＦ＜１）
６
三相总无功 功率（Ｑ）
０．５％ （－０．５～０．５）
·显示值０～５５．０Ｈｚ，３位数（ 小数点后１位）
１０ 频率（ｆ） ·直接测量量程４５Ｈｚ～５５Ｈｚ
·１６位 无符号短整型数表示（除 于１００ ）
０．２％ （４５Ｈｚ～５５Ｈｚ） （ 电压≥ ２０ Ｖ ）
·显示值０～４０００ ．０００ＫＭＷｈ，７位数（ 小数点后３位）
有功电度 ·直接测量量程０～４０００．０００ＫＷｈ，３２位无符号长整型数（除于１０００） ０．５％
测量精 度范围
０．２％ （５０～５００Ｖ）
２
每相电流 （Ｉａ，Ｉｂ，Ｉｃ）
·显示值０～５０．０００ＫＡ，５位数（ 小数点后３位） ·直接测量量程０～５．０００Ａ， １６位有符号短整型数表示 （除于１０００）
·电流变送器ＣＴ变 比１～１００００：１，１６位无符号短整型数表示
０．２％ （０．５～５Ａ）
３
８
三相总视在 ·显示值０～１５００００．０ＭＶＡ，７位数 （小数点后 １位）
０．５％
功率（Ｓ） ·直接测量范围０～７５００．０ＶＡ，３２位有符号长整型数表示（除于 １０） （７５～７５００ＶＡ）
９
每相功率因数 ·显示值 －１．０００ ～１．０００，４位数 （小数点后 ３位） （ＰＦａ，ＰＦｂ，ＰＦｃ）·１６位 有符号短整型数表示（除 于１０００）
参数值
请求命令：通信地址
命令字
高字节
低字节
位３１～ 位３１～ 位２４ 位２４
位３１～ 位３１～ 位２４ 位２４
校验码
０１ Ｗ４ ０８ ５８ ００ ００ ００ ００ ６７
