基础承台钢筋绑扎技术交底
承台基础施工技术交底

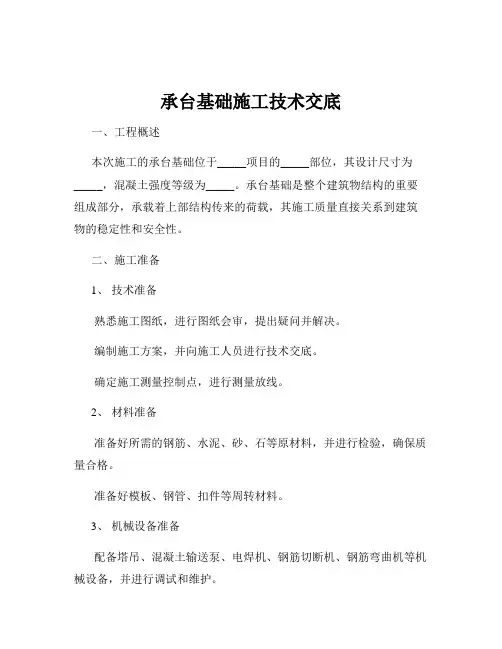

承台基础施工技术交底一、工程概述本次施工的承台基础位于_____项目的_____部位，其设计尺寸为_____，混凝土强度等级为_____。
承台基础是整个建筑物结构的重要组成部分，承载着上部结构传来的荷载，其施工质量直接关系到建筑物的稳定性和安全性。
二、施工准备1、技术准备熟悉施工图纸，进行图纸会审，提出疑问并解决。
编制施工方案，并向施工人员进行技术交底。
确定施工测量控制点，进行测量放线。
2、材料准备准备好所需的钢筋、水泥、砂、石等原材料，并进行检验，确保质量合格。
准备好模板、钢管、扣件等周转材料。
3、机械设备准备配备塔吊、混凝土输送泵、电焊机、钢筋切断机、钢筋弯曲机等机械设备，并进行调试和维护。
4、劳动力准备组织钢筋工、模板工、混凝土工、架子工等各工种施工人员，并进行培训和技术交底。
三、施工工艺流程1、测量放线根据设计图纸和测量控制点，放出承台基础的中心线和边线。
测量标高，确定承台基础的开挖深度。
2、基坑开挖采用机械开挖为主，人工开挖为辅的方式进行基坑开挖。
开挖过程中，注意控制开挖深度和坡度，避免超挖和边坡坍塌。
开挖至设计标高后，进行基底清理和验槽。
3、垫层施工在基底铺设一层 100mm 厚的 C15 混凝土垫层，垫层表面平整。
垫层施工完成后，进行养护。
4、钢筋加工与安装根据设计图纸，对钢筋进行下料、加工。
钢筋安装时，先安装底层钢筋，再安装上层钢筋，注意钢筋的间距和位置要符合设计要求。
钢筋的接头采用焊接或机械连接，接头位置要符合规范要求。
5、模板安装采用钢模板或木模板进行安装，模板表面要平整、光滑。
模板安装要牢固，拼缝要严密，防止漏浆。
模板安装完成后，进行检查和验收。
6、混凝土浇筑混凝土采用商品混凝土，由混凝土输送泵输送至浇筑部位。
混凝土浇筑时，要分层浇筑，分层厚度不大于 500mm，振捣要密实，防止出现蜂窝、麻面等质量问题。
混凝土浇筑完成后，进行表面抹平，并进行养护。
7、模板拆除混凝土强度达到设计强度的 75%后，方可拆除模板。
现浇承台及承台梁(钢筋)技术交底
桩基础现浇承台及承台梁技术交底（钢筋）工程名称：冯营子二期回迁工程5#6#楼内容：一、材料要求1、钢筋：品种和规格均符合设计要求，并有出厂合格证及检验报告，提前进场取样送检，复检合格后才可进行制作。
需注意二级和三级钢筋应分开摆放，标识明显，避免混用。
2、垫块：25㎜水泥砂浆垫块，用1：2水泥砂浆提前预制，使用时要达到强度，20㎜、40㎜大理石垫块。
3、22#绑扎丝按实际情况适量（均匀）裁剪，杜绝浪费。
二、主要机具调直机、切断机、弯曲机、打套机、钢筋钩子、扳子、小撬棍、钳子、钢尺、石笔等。
三、作业条件1、桩基施工已全部完成，并已经过桩基检测且合格，并按设计标高、尺寸挖完土。
2、桩顶疏松混凝土全部凿完，并将埋入承台内的桩顶部分凿毛，洗净，桩顶伸入承台粱100mm。
3、桩顶伸入承台粱中的钢筋长度应符合设计要求及施工规范规定，同时不小于承台高度。
4、承台及承台梁垫层浇筑完成，模版已经拆除。
5、承台及承台梁放线（梁边线、墙边线、柱边线）完成，并经监理工程师验线合格办完验收手续。
6、垫层表面泥土等杂物已清理干净。
四、操作工艺工艺流程：钢筋制作→钢筋放样绑扎→加设垫块。
1、钢筋制作（1）、钢筋制作前应详细了解图纸及11G101图集，两者结合对比无误后进行钢筋下料。
（2）核对加工制作完的半成品钢筋，对其规格、形状、品种进行检验，然后分类挂牌堆放好。
容易生锈的半成品钢筋（圆钢）应尽量码放在防护棚内靠外边缘位置，即能挡雨又能方便塔吊吊运。
（3）、依据11G101图集结合本工程设计图纸文件，钢筋扒料时应注意一层框柱竖向主筋下部1／3净高范围内不允许出现接头。
（4）、钢筋锚固及搭接长度按四级抗震等级取值，直径≥25的，应乘以1.1系数。
（5）、钢筋保护层厚度按结构说明执行，注意：是最外层钢筋的混凝土保护层厚度。
（6）、现场直螺纹连接钢筋时，应时套管两端钢筋相互顶紧，并保持套管的居中位置，两端外露不超过一个整扣。
2、钢筋放样绑扎（1）、钢筋应按顺序绑扎，一般情况下，先长轴后短轴，先主梁后次梁，由一端向另一端依次进行。
基础承台钢筋技术交底

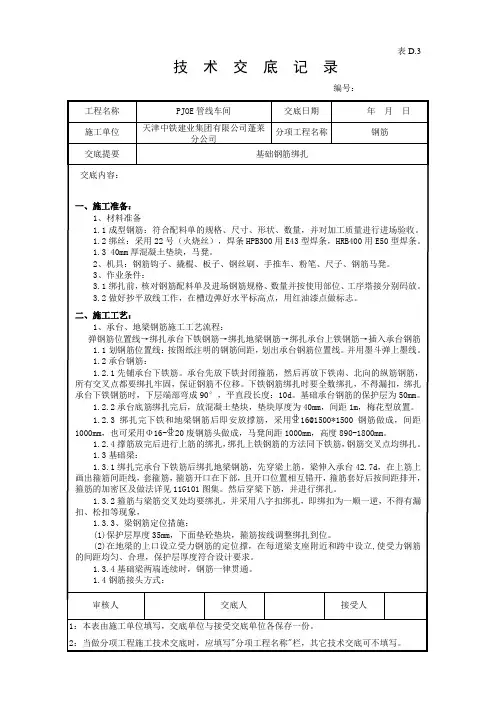

编号：工程名称 PJOE 管线车间交底日期 年 月 日 施工单位 天津中铁建业集团有限公司蓬莱分公司分项工程名称钢筋交底提要 基础钢筋绑扎交底内容：审核人交底人接受人1：本表由施工单位填写，交底单位与接受交底单位各保存一份。
一、施工准备：1、材料准备1.1成型钢筋：符合配料单的规格、尺寸、形状、数量，并对加工质量进行进场验收。
1.2绑丝：采用22号（火烧丝），焊条HPB300用E43型焊条，HRB400用E50型焊条。
1.3 40mm 厚混凝土垫块，马凳。
2、机具：钢筋钩子、撬棍、板子、钢丝刷、手推车、粉笔、尺子、钢筋马凳。
3、作业条件： 3.1绑扎前，核对钢筋配料单及进场钢筋规格、数量并按使用部位、工序塔接分别码放。
3.2做好抄平放线工作，在槽边弹好水平标高点，用红油漆点做标志。
二、施工工艺：1、承台、地梁钢筋施工工艺流程：弹钢筋位置线→绑扎承台下铁钢筋→绑扎地梁钢筋→绑扎承台上铁钢筋→插入承台钢筋1.1划钢筋位置线：按图纸注明的钢筋间距，划出承台钢筋位置线。
并用墨斗弹上墨线。
1.2承台钢筋：1.2.1先铺承台下铁筋。
承台先放下铁封闭箍筋，然后再放下铁南、北向的纵筋钢筋，所有交叉点都要绑扎牢固，保证钢筋不位移。
下铁钢筋绑扎时要全数绑扎，不得漏扣，绑扎承台下铁钢筋时，下层端部弯成90°，平直段长度：10d 。
基础承台钢筋的保护层为50mm 。
1.2.2承台底筋绑扎完后，放混凝土垫块，垫块厚度为40mm ，间距1m ，梅花型放置。
1.2.3绑扎完下铁和地梁钢筋后即安放撑筋，采用16@1500*1500钢筋做成，间距1000mm ，也可采用Φ16-20废钢筋头做成，马凳间距1000mm ，高度890-1800mm 。
1.2.4撑筋放完后进行上筋的绑扎，绑扎上铁钢筋的方法同下铁筋，钢筋交叉点均绑扎。
1.3基础梁：1.3.1绑扎完承台下铁筋后绑扎地梁钢筋，先穿梁上筋，梁伸入承台42.7d ，在上筋上画出箍筋间距线，套箍筋，箍筋开口在下部，且开口位置相互错开，箍筋套好后按间距排开，箍筋的加密区及做法详见11G101图集。
承台、基础梁钢筋绑扎技术交底
工程名称云南省2013-2017年城市棚户区改造省级统贷项目（四期）-玉溪市易门县城山片区2#（异地）地块一标段棚户区改造项目施工总承包交底日期2016年4月27日施工单位云南工程建设总承包公司分部分项工程名称钢筋工程交底提要±0.00以下梁板、梯钢筋绑扎工艺、安全审核人交底人接受交底人交底内容一、施工准备1、交底分部（子分部）、分项工程名称：钢筋绑扎。
2、交底执行标准名称及编号：混凝土结构工程施工质量验收规范GB50204-2002钢筋焊接及验收规程JGJ18-20033、交底内容摘要：承台和地梁钢筋绑扎的相关材料、机具准备、质量要求及施工工艺2、机具：钢筋钩子、撬棍、力矩扳手、板子、钢丝刷、手推车、粉笔、尺子、钢筋马凳。
3、作业条件：3.1绑扎前，核对钢筋配料单及进场钢筋规格、数量并按使用部位、工序塔接，分别码放。
3.2做好抄平放线工作，在槽边弹好水平标高点，用红油漆点做标志。
二、施工工艺：1、承台、地梁钢筋施工工艺流程：弹钢筋位置线→绑扎承台下铁钢筋→绑扎地梁钢筋→绑扎承台上铁钢筋→插入墙体、柱钢筋1.1划钢筋位置线：按图纸注明的钢筋间距，划出承台钢筋位置线，并用墨斗弹上墨线。
1.2承台钢筋：1.2.1先铺承台下铁筋。
承台先放下铁封闭箍筋，然后再放下铁南、北向的2号下纵筋钢筋，所有交叉点都要绑扎牢固，保证钢筋不位移。
下铁钢筋绑扎时要全数绑扎，不得漏扣，绑扎承台下铁钢筋时，下层端部弯成90°，平直段长度：250mm。
插入3号开口箍钢筋时要与4号封闭箍筋全数绑扎，开口箍的搭接点要满足31d的搭接要求。
1.2.2承台底筋绑扎完后，放混凝土垫块，垫块厚度为35mm，间距400mm，梅花型放置。
1.2.3绑扎完下铁和地梁钢筋后即安放撑筋，采用20@1500*1500钢筋做成，间距1000mm，也可工程名称云南省2013-2017年城市棚户区改造省级统贷项目（四期）-玉溪市易门县城山片区2#（异地）地块一标段棚户区改造项目施工总承包交底日期2016年4月27日施工单位云南工程建设总承包公司分部分项工程名称钢筋工程交底提要±0.00以下梁板、梯钢筋绑扎工艺、安全审核人交底人接受交底人1.2.4撑筋放完后进行上筋的绑扎，绑扎上铁钢筋的方法同下铁筋，钢筋交叉点均绑扎。
承台钢筋绑扎技术交底
钢筋绑扎：按弹出的钢筋位置线，铺下层钢筋：一般情况下先铺短向钢筋，再铺长向钢筋；绑扎时，靠外围两行的相交点每点都绑扎，中间部分可交叉绑扎。
钢筋网固定：先绑2~4根竖筋，并画好横筋分档标志；绑扎钢筋的缺口、松口数量不超过过绑扣总数的10%，且不应集中；间距位置应符合设计要求。
⑥沉降观测：承台顶面预埋2个沉降观测预埋件，预埋件由局指测量队统一制作，标明：墩号、埋置日期及编号，分别位于承台（面向大里程）右上角、左下侧向内侧50cm处。
3、安全注意事项
针对工程特点、施工环境、施工方法、劳动组织、作业方法、使用的机械、动力设备、变配电设施、以及各种安全防护设施等制定切安全施工技术措施。
3、浇筑混凝土前应对钢筋进行下列检查
①钢筋的品种、规格、数量、位置和间距等严格按照《承台及钻孔桩钢筋参考图》；
②钢筋的连接方式采用闪光对焊或直螺纹套筒连接，同一截面接头面积百分率不大于50%；
③墩身的规格、数量及位置等，墩身预埋筋采用专用定型模具定位防止位置变移，墩身保护层厚度4cm，墩身主筋可一次预埋成型或预留搭接焊连接，接头截面错开不小于35d，基顶上3m范围内不得有接头，同一截面接头数量不得大于25%；
临时道路、通道在狭窄、陡坡、急弯、穿越电力通讯地段设置交通标志，大型施工机械及特种车辆通过时设有专人负责指挥。
工地施工用水和饮用水在施工前对水质进行化验鉴定，并采取相应的处理和防护措施。生活用水符合中国卫生组织对饮用水的要求。
11.3临时电力及照明安全
临时电力及照明严格按照安全规定执行和设置。在施工作业区、施工道路、临时设施、办公区和生活区设置足够的照明。
加工钢筋的允许偏差
承台技术交底中的钢筋绑扎与节点连接

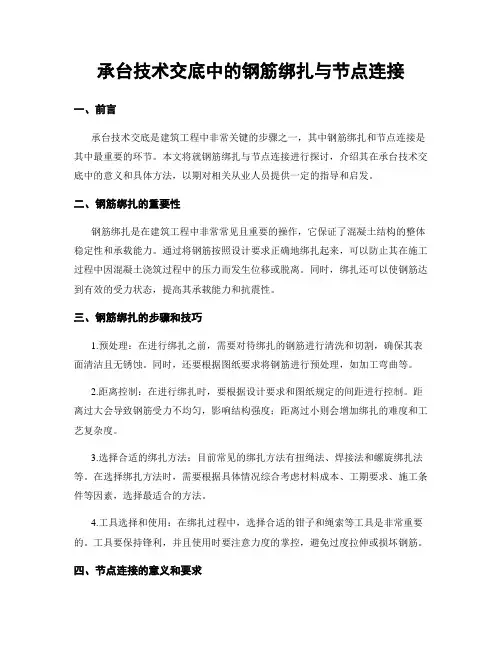

承台技术交底中的钢筋绑扎与节点连接一、前言承台技术交底是建筑工程中非常关键的步骤之一，其中钢筋绑扎和节点连接是其中最重要的环节。
本文将就钢筋绑扎与节点连接进行探讨，介绍其在承台技术交底中的意义和具体方法，以期对相关从业人员提供一定的指导和启发。
二、钢筋绑扎的重要性钢筋绑扎是在建筑工程中非常常见且重要的操作，它保证了混凝土结构的整体稳定性和承载能力。
通过将钢筋按照设计要求正确地绑扎起来，可以防止其在施工过程中因混凝土浇筑过程中的压力而发生位移或脱离。
同时，绑扎还可以使钢筋达到有效的受力状态，提高其承载能力和抗震性。
三、钢筋绑扎的步骤和技巧1.预处理：在进行绑扎之前，需要对待绑扎的钢筋进行清洗和切割，确保其表面清洁且无锈蚀。
同时，还要根据图纸要求将钢筋进行预处理，如加工弯曲等。
2.距离控制：在进行绑扎时，要根据设计要求和图纸规定的间距进行控制。
距离过大会导致钢筋受力不均匀，影响结构强度；距离过小则会增加绑扎的难度和工艺复杂度。
3.选择合适的绑扎方法：目前常见的绑扎方法有扭绳法、焊接法和螺旋绑扎法等。
在选择绑扎方法时，需要根据具体情况综合考虑材料成本、工期要求、施工条件等因素，选择最适合的方法。
4.工具选择和使用：在绑扎过程中，选择合适的钳子和绳索等工具是非常重要的。
工具要保持锋利，并且使用时要注意力度的掌控，避免过度拉伸或损坏钢筋。
四、节点连接的意义和要求节点连接是指在建筑工程中的不同构件之间进行连接的过程。
良好的节点连接能够保证整体结构的稳定性和安全性，并且能够提高结构的抗震能力。
在进行节点连接时，需要遵循以下几个要求：1.连接强度：节点连接需要具备足够的强度，能够承受设计荷载和力的作用，且不易发生断裂或滑移。
2.耐久性：节点连接需要具备良好的耐久性，能够长期保持连接的牢固性和稳定性，不易出现锈蚀、腐蚀等问题。
3.施工便利性：节点连接的施工应该简便、方便，并且能够保证施工质量和效率。
五、节点连接的常见方法1.焊接法：焊接法是一种常见的节点连接方法，通过焊接将构件直接连接在一起。
基础承台钢筋绑扎技术交底1
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
编号表C2-1工程名称新建福厦铁路厦门西站房及配套工程交底日期2009-1-20施工单位中铁建设集团分项工程名称钢筋工程交底提要基础承台钢筋安装技术交底交底内容：五、操作工艺1、工艺流程：清理垫层表面→画钢筋位置线→按照图纸要求绑扎承台底层底钢筋→按照图纸要求绑扎承台底层面钢筋→绑扎塔柱基座钢筋→安放塔柱预埋件→浇注塔柱基座砼→安放塔柱钢骨→安放承台马蹬→绑绑扎承台面层底筋→绑扎承台面层面筋→绑扎地梁钢筋→插柱筋。
2、钢筋下料完成后，做好预检工作，核对钢筋的级别，型号、形状、尺寸及数量是否与加工配料单相同。
3、画钢筋位置线：根据承台结构施工图，纵横向承台起步筋距离承台外皮5cm起开始向内设置,所有钢筋绑扎均要求按照弹好墨线进行钢筋绑扎，所有下网片及上网片钢筋弯锚段均要求按照图纸要求垂直向上或向下安装，要求安装时拉通线调直、调顺；4、按照弹出的钢筋位置线，先按照1000×1000间距梅花形放好砼垫块，砼垫块100mm厚，再绑扎底部钢筋，保证纵横向底部钢筋位置准确后，绑扎塔柱底座钢筋及预埋塔柱基座预埋钢板，并进行塔柱基座砼浇注，承台上层钢筋网片待塔柱钢骨预埋完成并验收合格后，进行施工。
5、柱插筋要求在承台上层网片钢筋绑扎完毕后，利用经纬仪等仪器将柱外轮廓线放出并用红油漆在承台上网片钢筋上做好标记，再进行柱插筋施工。
6、柱插筋按照图纸要求下插至承台底筋上面。
按照图纸及规范图集等要求放设好承台内定位封闭箍筋，柱底采用电弧焊与承台底网片筋焊接牢固。
7、上下层钢筋网片要求采用22#火烧丝满绑，不得出现跳绑、漏绑等现象，所有相交点都要绑扎牢固，采用“八字扣”绑扎，丝头置于混凝土内，保证钢筋不位移。
如下图1。
图1审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
技术交底(承台地梁底板钢筋绑扎)
表F.0.3技术交底记录施表F.0.3 共 5 页筋骨架就位前要垫好梁筋及筏板下层筋的保护层垫块，数量要足够。
（2）为方便地梁钢筋绑扎，特搭设临时支撑架（采用钢管搭设，临时架高于梁高200mm）。
待梁筋绑扎完毕后，拆除支撑架，将梁就位。
三、质量要求1、主控项目：1.1、钢筋的品种和质量符合设计要求和有关标准要求；1.2、钢筋的规格、形状、尺寸、数量锚固长度、接头设置必须符合设计要求和施工规范规定。
1.3、剥肋滚压直螺纹连接套筒有合格证、型检报告、材质单，并符合规范要求；2、一般项目：2.1、钢筋采用剥肋滚压直螺纹连接接头，接头率不大于50%。
2.2、钢筋表面清洁，无锈蚀、丝口无损坏、无松扣，漏扣，火烧丝头伸向构件内2.3、箍筋间距数量应符合设计要求，弯钩角度135°，平直长度10d，误差控制在±1mm。
四、安全措施:1、遵守施工现场关于文明安全生产的有关规定，进入现场必须戴好安全帽，高处作业（2m以上）系好安全带，高挂低用。
2、抬用钢筋、绑扎柱、墙、梁钢筋时，确认搭设的脚手架符合安全要求，墙、柱钢筋绑扎时严禁直接踩踏钢筋，严禁直接在钢筋上搭设临时脚手板。
3、夜间施工要有足够的照明设施，并制定夜间施工的安全措施，设安全巡视人员。
4、高处作业不穿硬底易滑的鞋，钢筋钩要挂在裤带上，以免坠落伤人。
表F.0.3技术交底记录施表F.0.3 共 5 页筋骨架就位前要垫好梁筋及筏板下层筋的保护层垫块，数量要足够。
（3）为方便地梁钢筋绑扎，特搭设临时支撑架（采用钢管搭设，临时架高于梁高200mm）。
待梁筋绑扎完毕后，拆除支撑架，将梁就位。
三、质量要求1、主控项目：1.1、钢筋的品种和质量符合设计要求和有关标准要求；1.2、钢筋的规格、形状、尺寸、数量锚固长度、接头设置必须符合设计要求和施工规范规定。
1.3、剥肋滚压直螺纹连接套筒有合格证、型检报告、材质单，并符合规范要求；2、一般项目：2.1、钢筋采用剥肋滚压直螺纹连接接头，接头率不大于50%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.2.3绑扎完下铁和地梁钢筋后即安放撑筋，采用18@1500*1500钢筋做成，间距1000mm ，也可采用Φ18-20废钢筋头做成，马凳间距1000mm ，高度870-890mm 。
1.2.4撑筋放完后进行上筋的绑扎，绑扎上铁钢筋的方法同下铁筋，钢筋交叉点均绑扎。
1.3基础梁：
1.3.1绑扎完承台下铁筋后绑扎地梁钢筋，先穿梁上筋，梁伸入承台40d ，在上筋上画出箍筋间距线，套箍筋，箍筋开口在下部，且开口位置相互错开，箍筋套好后按间距排开，箍筋的加密区及做法详见11G101图集。
然后穿梁下筋，并进行绑扎，。
1.3.2箍筋与梁筋交叉处均要绑扎，并采用八字扣绑扎，即绑扣为一顺一逆，不得有漏扣、松扣等现象，
1.3.3、梁钢筋定位措施：
(1)保护层厚度40mm ，下面垫砼垫块，箍筋按线调整绑扎到位。
(2)在地梁的上口设立受力钢筋的定位撑，在每道梁支座附近和跨中设立,使受力钢筋的间距均匀、合理，保护层厚度符合设计要求。
1.3.4基础梁两端连续时，钢筋一律贯通。
1.4将承台下部垫层处弹好的内外墙、柱节点位置线，引至承台上皮钢筋上，用红油漆标示好，承台钢筋上弹柱钢筋位置控制线，根据弹好的控制线将墙、柱伸入承台的插筋绑扎牢固，并插至下层钢筋上进行固定绑扎，柱子。
先插柱筋再插墙体筋，第一根水平筋距承台上表面50mm ，距承台上皮500mm 高部位和根部用水平梯子筋固定，保证甩筋垂直，不斜插和移位。
墙柱钢筋临时固定示意如下图所示：
外墙插筋节点
内墙插筋节点
50
50
墙体立筋墙体水平筋墙体水平梯子筋墙体立筋
墙体水平筋
墙体水平梯子筋
柱筋锚至承台底4号封闭箍筋
1.5钢筋接头方式：
横向：梁钢筋一律采用焊接接头，采用搭接焊时，焊缝长度为10d 。
竖向：柱子钢筋采用电渣压力焊。
2、钢筋接头现场取样：钢筋接头现场取样后，对截断后的钢筋采用单面10d帮条焊的连接方式12（120mm），14（140mm），16（160mm），20（200mm）、22（220mm）。
三、质量要求：
1、主控项目
1.1带有颗粒状和片状老锈，经除锈后仍留有麻点的钢筋，严禁按原规格使用。
1.2钢筋的规格、形状、尺寸、数量锚固长度、接头设置必须正确。
2、一般项目
2.1缺扣、松扣的数量不得超过绑扣数的10%，且不应集中。
2.1弯钩的朝向正确。
绑扎接头、搭接长度正确。
2.2箍筋的间距数量应符合图纸要求，弯钩角度为135°，弯钩平直长度为10d或75mm最大值。
12（120mm），16（160mm）。
2.3严禁随意割断钢筋。
2.4严禁吊重物放在绑好的板筋上。
2.5钢筋绑扎允许偏差项目见下表。
现浇混凝土梁、板钢筋绑扎允许偏差（mm）
项目允许偏差检验方法
绑扎钢筋网
长.宽±10 钢尺检查
网眼尺寸±20 钢尺量连续三档，取最大值
绑扎钢筋骨架
长±10 钢尺检查宽.高±5 钢尺检查
受力钢筋
间距±10 钢尺量两端.中间各一点取最大值
排距±5 钢尺检查
保护层
厚度
基础±5 钢尺检查
柱.梁±3 钢尺检查
板、墙、壳±3 钢尺检查
绑扎箍筋.横向钢筋间距±10 钢筋弯起点位置±15
预埋件中心线位置 5 钢尺检查水平高差＋3，0 钢尺检查
四、其他注意事项：
1、安全文明施工：
1.1现场作业人员必须戴好安全帽。
1.2电焊工施工时，必须持证上岗。
本表由施工单位填写。
