佳能IR3300复印机功能使用说明

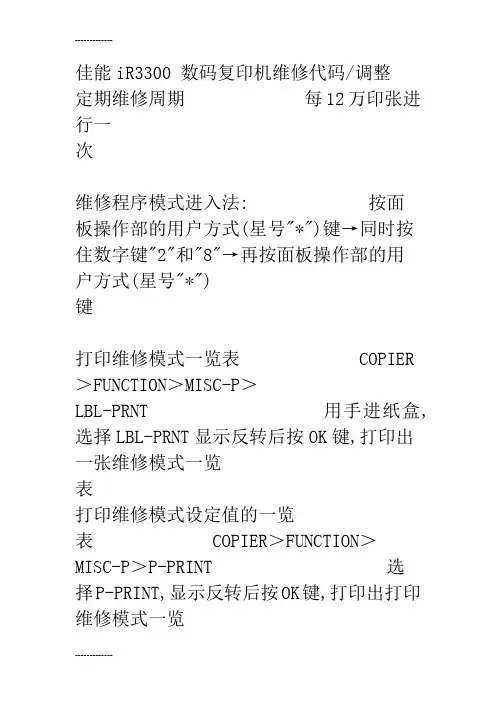

佳能IR3300复印机功能使用说明一、复印身份证（双面）印到（单面）特殊功能-------图像合并------A5------下一步-------2合1--------下一步-------A4--------（放置正面）启动-------（放置反面）启动--------完成-------//复位二、双面复印选择纸张-------②A4R------完成-------双面模式-------确定三、卡纸处理1、打开右门取纸-------关闭右门2、打开前门扳动左下角的绿色手柄--------取纸------复位绿色手柄3、打开左门取纸-------关闭左门4、关闭前门CANON 佳能iR2200/iR2800/iR3300 /5000/6000 数码复印机维修/调整定期维修周期每12万印张进行一次维修程序模式进入法: 按面板操作部的用户方式(星号"*")键→同时按住数字键"2"和"8"→再按面板操作部的用户方式(星号"*")键打印维修模式一览表COPIER＞FUNCTION＞MISC-P＞LBL-PRNT用手进纸盒,选择LBL-PRNT显示反转后按OK键,打印出一张维修模式一览表打印维修模式设定值的一览表COPIER＞FUNCTION＞MISC-P＞P-PRINT选择P-PRINT,显示反转后按OK键,打印出打印维修模式一览表打印操作面板的按键输入记录COPIER＞FUNCTION＞MISC-P＞KEY-HIST选择KEY-HIST,显示反转后按OK键,打印出操作面板的按键输入记录打印卡纸记录/出错代码记录COPIER＞FUNCTION＞MISC-P＞HIST-PRT选择HIST-PRT,显示反转后按OK键,打印出维修模式的卡纸记录/出错代码记录打印用户模式一览表COPIER＞FUNCTION＞MISC-P＞USER-PRT 选择USER-PRT,显示反转后按OK键,打印出用户模式一览表故障码清除: 选择ERR,显示反转后按OK键盘(全部操作要在3秒内完成),再将主电源开关OFF/ON用户设定的[规格设定/密码模式/部门ID/模式记忆等]后备数据的清除COPIER＞FUNCTION＞CLEAR＞MMI 选择MMI,显示反转后按OK 键;OFF/ON主电源开关E000～E004定影故障码清除: COPIER＞FUNCTION＞CLEAR＞ERR 选择ERR,显示反转后按OK键盘,再将主电源开关OFF/ONE032清除: COPIER＞FUNCTION＞CLEAR＞ERR 选择ERR,显示反转后按OK 键盘,再将主电源开关OFF/ON 清除故障码E717清除: COPIER＞FUNCTION＞CLEAR＞ERR 选择ERR,显示反转后按OK 键盘,再将主电源开关OFF/ON 清除故障码E345清除COPIER＞FUNCTION＞CLEAR＞E345-CLR选择E345-CLR,显示反转后按OK键;OFF/ON主电源开关,清除E345E355清除COPIER＞FUNCTION＞CLEAR＞E355-CLR选择E355-CLR,显示反转后按OK键;OFF/ON主电源开关,清除E355清除维修模式的后备数据COPIER＞FUNCTION＞CLEAR＞SERVICE 选择SERVICE,显示反转后按OK键;OFF/ON主电源开关清除卡纸记录COPIER＞FUNCTION＞CLEAR＞JAN-HIST 选择JAM-HIST,显示反转后按OK键;OFF/ON主电源开关清除出错记录COPIER＞FUNCTION＞CLEAR＞ERR-HIST 选择ERR-HIST,显示反转后按OK键;OFF/ON主电源开关用户模式[系统管理]密码的清除COPIER＞FUNCTION＞CLEAR＞PWD-CLR 选择PWD-CLR,显示反转后按OK键;OFF/ON主电源开关主控板计数的维修计数器的清除COPIER＞FUNCTION＞CLEAR＞CNT-MCON选择CNT-MCON,显示反转后按OK键;OFF/ON主电源开关DC板计数的维修计数器的清除COPIER＞FUNCTION＞CLEAR＞CNT-DCON选择CNT-DCON,显示反转后按OK键;OFF/ON主电源开关计数器清除步骤: COPIER＞COUNTER＞××××＞××××选择要清除的××××计数器项目,该项目显示反转后按清除键,定期更换/消耗品零部件(定期更换PRDC-1/消耗品零部件DRBL-1/消耗品零部件DRBL-2)计数器的检查:例:TR-ROOL / 00000201 / 00240000 / 0% !! 000082TR-ROOL,零部件名称, 本例中的TR-ROOL为转印电极辊00000201 为转印电极辊计数器实际已使用张数(该零部件更换后要将该计数器清除) 00240000 为转印电极辊零部件寿命限定的使用张数(在该项目中的数据可以设定,数据设定后按"OK"键)0% 为实际使用张数与限定使用张数的比值,!! 为实际使用张数与限定使用张数的比值达到90～100%时显示1个! ;超过100%时显示2个!!000082 为预计在82天后需要更换转印电极辊零部件.检查图像位置3-3T纸盒前/后位置调整(图像横向对位调整),首先用下例维修模式调整,如果不能解决问题,可分别调整每个纸盘的机械位置(每个刻多度大约1毫米)纸盒1水平(横向)对位自动调整COPIER＞FUNCTION＞MISC-P＞C1-ADJ-Y选择C1-ADJ-Y显示反转后按OK键,从纸盒1输纸打印出一张半色调PG图像2.5±1.5毫米同时水平对位传感器PS11测试移动量,并把数据存入内存储器纸盒2水平(横向)对位自动调整COPIER＞FUNCTION＞MISC-P＞C2-ADJ-Y选择C2-ADJ-Y显示反转后按OK键,从纸盒2输纸打印出一张半色调PG图像2.5±1.5毫米同时水平对位传感器PS11测试移动量,并把数据存入内存储器纸盒3水平(横向)对位自动调整COPIER＞FUNCTION＞MISC-P＞C3-ADJ-Y选择C3-ADJ-Y显示反转后按OK键,从纸盒3输纸打印出一张半色调PG图像2.5±1.5毫米同时水平对位传感器PS11测试移动量,并把数据存入内存储器纸盒4水平(横向)对位自动调整COPIER＞FUNCTION＞MISC-P＞C4-ADJ-Y选择C4-ADJ-Y显示反转后按OK键,从纸盒4输纸打印出一张半色调PG图像2.5±1.5毫米同时水平对位传感器PS11测试移动量,并把数据存入内存储器手进纸盒水平(横向)对位自动调整COPIER＞FUNCTION＞MISC-P＞MF-ADJ-Y选择MF-ADJ-Y显示反转后按OK键,从手进纸盒输纸打印出一张半色调PG图像同时水平对位传感器PS11测试移动量,并把数据存入内存储器侧纸仓(L1)水平(横向)对位自动调整COPIER＞FUNCTION＞MISC-P＞DK-ADJ-Y选择DK-ADJ-Y显示反转后按OK键,从侧纸仓(L1)输纸打印出一张半色调PG图像2.5±1.5毫米同时水平对位传感器PS11测试移动量,并把数据存入内存储器打印出一张维修模式一览表COPIER＞FUNCTION＞MISC-P＞LBL-PRNT用手进纸盒,选择LBL-PRNT显示反转后按OK键,打印出一张维修模式一览表纸盒1激光写开始位置调整COPIER＞ADJUST＞MISC＞C1-ADJ-Y 调整范围-32～+32,每步0.16毫米纸盒2激光写开始位置调整COPIER＞ADJUST＞MISC＞C2-ADJ-Y 调整范围-32～+32,每步0.16毫米纸盒3激光写开始位置调整COPIER＞ADJUST＞MISC＞C3-ADJ-Y 调整范围-32～+32,每步0.16毫米纸盒4激光写开始位置调整COPIER＞ADJUST＞MISC＞C4-ADJ-Y 调整范围-32～+32,每步0.16毫米手进纸盒激光写开始位置调整COPIER＞ADJUST＞MISC＞MF-ADJ-Y 调整范围-32～+32,每步0.16毫米侧纸仓(L1)激光写开始位置调整COPIER＞ADJUST＞MISC＞DK-ADJ-Y 调整范围-32～+32,每步0.16毫米双面再进纸时横向对位调整COPIER＞ADJUST＞FEED-ADJ＞ADJ-REFE 调整范围-100～+100 每步0.1毫米横向对位检测动作1,横向对位传感器的原位位置检测:当主电源开关ON,或卡纸复位期间,或前门开关关闭时检测2,横向对位传感器的检测开始位置检测:检测开始位置是当对位传感器PS10 ON 时,参考手进纸盘纸宽挡板和纸盘纸尺寸数据,驱动横向对位传感器步进电机M3将横向对位传感器移到离开纸横向边缘大约10毫米处3,当对位传感器PS10检测到纸前沿后,横向对位传感器步进电机M3向横向对位检测开始位置移动,从横向对位检测开始位置到纸的横向边缘大约可移动10毫米,根据横向对位传感器步进电机M3每个脉冲大约移动0.16毫米来确定纸实际位置进纸对位置调整(对位离合器ON时序调整)对位离合器ON时序调整COPIER＞ADJUST＞FEED-ADJ＞REGIST调整范围-600～+600,每步0.1毫米,数据大对位离合器ON时序延迟图像前/后位置调整(图像横向对位调整)主扫描方向图像读取开始位置调整COPIER＞ADJUST＞ADJ-XY＞ADJ-Y调整范围100～400,每12步1毫米,标准2.5±2.0毫米,数据大移向前边DADF主扫描方向图像读取开始位置调整COPIER＞ADJUST＞ADJ-XY＞ADJ-Y-DF 调整范围100～400 每步0.1毫米图像前沿空白调整扫描器图像前沿开始位置调整COPIER＞ADJUST＞ADJ-XY＞ADJ-X调整范围250～290,每12步1毫米,标准2.5±2.0毫米,数据大移向后移光学扫描原位位置调整(原位传感器PS400) COPIER＞ADJUST＞ADJ-XY＞ADJ-S 调整范围16～128,工厂调整用,每步0.1毫米DADF流动扫描CCD读取位置的调整COPIER＞ADJUST＞ADJ-XY＞STRD-POS 调整范围0～60 每步0.1毫米激光主扫描速度(横向倍率)调整COPIER＞ADJUST＞MISC＞FRAME-X 调整范围-50～+50,每步1%副扫描方向扫描速度(纵向倍率)调整COPIER＞ADJUST＞MISC＞FRAME-Y 调整范围-50～+50,每步1%主板向DC板送数据时,副扫描方向图像延迟调整COPIER＞ADJUST＞MISC＞IMG-DL Y 调整范围-20～+20,每步0.1毫米"漏电继电器开关"的检查: 按"漏电继电器开关"的检查按钮,"漏电继电器开关"跳到开关OFF的位置并将电源切断,如果按检查按钮后,"漏电继电器开关"动作不正常,要更换"漏电继电器开关"后再进行检测主电源开关,操作面板电源开关ON时时序：主电源开关SW1接通复印机AC电源,操作面板电源开关ON时时序：加热器开关SW2,接通镜头,扫描反光镜,纸盒加热器的AC电源门开关SW3,第1,2组接点接通定影加热器;选购件辅助电源板的AC电源;第3组接点检测门打开/关闭状态,接通主电机.定影电机,复合电源板的24VU1SW电源机器启动时序主电源开关ON后主控制板的CPU首先执行辅助ROM中的自诊断程序,检查SDRAM和硬盘的状态,如果检测到自诊断异常显示E601-0000 硬盘驱动;主控制板主控制板与硬盘驱动器图像传输中,主控制板检测到控制信息异常E601-0001 硬盘驱动;主控制板主控制板与DC控制板图像传输中,DC控制板检测到控制信息异常E602-0001 硬盘驱动;主控制板从BOOT ROM 启动硬盘时检测到硬盘安装异常E602-0002 硬盘驱动;主控制板从BOOT ROM 启动硬盘时检测到硬盘读出数据异常如果自诊断正常,辅助ROM中的辅助程序将系统软件从硬盘中读出并写入SDRAM 中系统程序区,此后SDRAM中的系统软件启动,进行各部分的初始化初,始化完成后显示正常操作画面;复印键的LED灯由红变绿显示环境传感器检测到的机内温度COPIER＞DISPLAY＞ANALOG＞TMPE 单位℃显示环境传感器检测到的机内相对湿度COPIER＞DISPLAY＞ANALOG＞HUM 单位%RH机内湿度绝对值COPIER＞DISPLAY＞ANALOG＞ABS-HUM 单位g显示OPC鼓周围温度COPIER＞DISPLAY＞ANALOG＞DR-TMPE 单位℃显示主热敏电阻M-TH1检测到定影薄膜中间的温度COPIER＞DISPLAY＞ANALOG＞FIX-C 单位℃显示副热敏电阻S-TH2检测到定影薄膜边缘的温度COPIER＞DISPLAY＞ANALOG＞FIX-E 单位℃CANON 佳能iR5000/iR6000 数码复印机读出(扫描)部分维修/调整进入维修程序模式法: 按面板操作部的用户方式(星号"*")键→同时按住数字键"2"和"8"→再按面板操作部的用户方式(星号"*")键更换读出控制板后执行1,将旧读出控制电路板上的EEPROM取下装到新的读出控制电路板上2,检查COPIER＞ADJUST＞AE＞的全部项目;COPIER＞ADJUST＞ADJ-XY＞和COPIER＞ADJUST＞CCD＞的全部项目，如果与维修模式的值不相同，将新板上的数据登记到维修标签记录卡上电源ON时扫描时序扫描灯架原位传感器PS400检测到扫描灯架在原位后开始前进扫描动作,然后再返回到原位,曝光灯点亮1秒后进行光补偿(增益调整);OFF一定间隔后再次ON,100秒后进行光补偿(CCD原稿尺寸检测用临界电平调整),完成扫描准备(SREADY)动作原稿曝光系统原稿尺寸检测: 1,原稿台读取模式,副扫描方向的原稿尺寸由原稿长度传感器SD1;主扫描方向的原稿尺寸由CCD上的原稿尺寸检测位置的4个检测点2,ADF的流动读取模式,由ADF的原稿尺寸检测传感器完成原稿尺寸检测时序原稿台盖板打开工作模式时1,原稿台打开,第1反光镜灯架从待机时的扫描原位传感器PS400位置前进到CCD上设定的4个原稿尺寸检测位置;原稿扫描曝光(氙灯)OFF,进行CCD外光检测2,放置原稿后CCD上的4个原稿检测点如果有的检测点检测到外光,该位置被判定未被原稿盖住表示无原稿3,按复印键后曝光灯点亮,检测主扫描方向上CCD的原稿原稿尺寸检测点的输出电平;副扫描方向的原稿尺寸由原稿长度传感器SD1检测,组合后确定出原稿尺寸原稿台盖板关闭工作模式时1,原稿台打开,第1反光镜灯架从待机时的扫描原位传感器PS400位置前进到CCD上设定的4个原稿尺寸检测位置;原稿扫描曝光(氙灯)OFF,进行CCD外光检测2,放置原稿后CCD上的4个原稿检测点如果有的检测点检测到外光,该位置被判定未被原稿盖住表示无原稿3,原稿台盖板关闭角度传感器PS401检测到低于25度时曝光灯点亮,检测主扫描方向上CCD的原稿原稿尺寸检测点的输出电平;副扫描方向的原稿尺寸由原稿长度传感器PS43检测,组合后确定出原稿尺寸原稿曝光动作时序书本模式/一页原稿/原稿台盖板(闭)1,稿台打开,第1反光镜灯架从待机时的扫描原位传感器PS400位置前进到原稿尺寸检测位置;原稿扫描曝光(氙灯)OFF,进行CCD外光检测2,原稿台盖板关闭,曝光灯点亮检测原稿尺寸;原稿尺寸检测后曝光灯OFF,第1反光镜灯架从原稿尺寸检测位置返回到扫描原位传感器PS400位置,进行光补偿3,按复印键后,第1反光镜灯架从扫描原位传感器PS400位置,向左移动到流动读出的开始位置后再开始原稿扫描4,原稿图像扫描终了,第1反光镜灯架从停止位置返回到流动读出的开始位置后再回到扫描原位传感器PS400位置书本模式/一页原稿/原稿台盖板(开)1,稿台打开,第1反光镜灯架从待机时的扫描原位传感器PS400位置前进到原稿尺寸检测位置,;原稿扫描曝光(氙灯)OFF,进行CCD外光检测2,按复印键曝光灯点亮后,检测原稿尺寸,检测后曝光灯OFF,第1反光镜灯架从原稿尺寸检测位置返回到扫描原位传感器PS400位置,3,进行光补偿,光补偿后,第1反光镜灯架从扫描原位传感器PS400位置,向左移动到流动读出的开始位置后再开始原稿扫描4,原稿图像扫描终了,第1反光镜灯架从停止位置返回到流动读出的开始位置后再回到原稿尺寸检测位置原稿扫描曝光LAMP1(氙灯) 注：曝光灯亮度不可调整;光强度:40000LX更换"曝光(氙)灯"执行: 进入维修程序模式, 1,选择COPIER＞FUNCTION＞CCD＞CCD-ADJ 进行CCD自动调整;2,选择COPIER＞ADJUST＞CCD＞全部项目进行CCD调整数据原稿扫描曝光(氙)灯异常E220-0001曝光(氙)灯用的将+24V电压变换为高频高压的(DC/AC)变换电路的INV-ERR信号在读取电路控制板的待机时检测到灯ON,复印读取时检测到灯OFF;读取电路板故障曝光(氙)灯电路,CCD/AP电路异常E225-0000 电源开关ON后在CCD放大电路光补偿补正中,未收到规定的曝光灯电平信号曝光(氙)灯电路,CCD/AP电路异常E225-0002 顶端放大补正值与前一张的补正值相比超过规定电平复印倍率: 1,ADF模式: 25～800%(第1反光镜架固定在流动读取位置的曝光玻璃下,原稿由ADF输送)2,原稿台读取模式: 25～800%倍率变化: 主扫描方向主扫描方向25～800%,由主控制板图像处理的变倍程序软件完成,副扫描方向副扫描方向50%以上由第1反光镜架的扫描速度或ADF的原稿搬送速度确定副扫描方向25%～49%和401%～800%由主控制板图像处理的变倍程序软件完成,原稿扫描电机,扫描原位传感器E202-0001电源开关ON后或按复印键后光学系统前进40毫米,扫描原位传感器PS400未OFF;或扫描电机M3故障原稿扫描电机,扫描原位传感器E202-0002 光学系统返回450毫米,光学系统扫描原位传感器PS400未ON;注:键盘锁住,不显示E202;可进入维修程序模式,选择COPIER＞DISPLAY＞ERR 中确定故障码图象前沿检测信号故障(ADF) E204-0001 ADF板或读取板故障,打印过程中未收到ADF来的图象前沿信号;扫描灯架前进时未收到图象前沿信号.注:键盘锁住,不显示E204;可进入维修程序模式,选择COPIER＞DISPLAY＞ERR 中确定故障码扫描位置调整ADJ-XY COPIER＞ADJUST＞ADJ-XY＞副扫描方向图像读取开始位置调整COPIER＞ADJUST＞ADJ-XY＞ADJ-X 调整范围250～290 每步0.1毫米数据大移向稿台刻度主扫描方向图像读取开始位置调整COPIER＞ADJUST＞ADJ-XY＞ADJ-Y 调整范围100～400 每步0.1毫米读取开始位置在稿台玻璃左后方,数据大移向前边光学原位位置调整(HP传感器) COPIER＞ADJUST＞ADJ-XY＞ADJ-S 调整范围55～70 每步0.1毫米调整值改变后必修将ADF打开再关闭ADF主扫描方向图像读取开始位置调整COPIER＞ADJUST＞ADJ-XY＞ADJ-Y-DF 调整范围100～400 每步0.1毫米用ADF移动扫描时CCD读取位置的调整COPIER＞ADJUST＞ADJ-XY＞STRD-POS 调整范围0～60 每步0.1毫米图像处理系统CCD/AP板(CCD驱动;模拟图像处理;A/D变换）注:CCD,600dpi(7450象素);255级灰度;读取控制板(光补偿补正;自动浓度调整)模拟图像处理由CCD/AP板完成：CCD驱动；模拟图像处理（CCD输出的增益补正,不均匀性补正）；CCD输出的A/D变换CCD输出的增益补正,不均匀性补正由于CCD(7450个象素)各象素的光电转换效率不可能相同,要进行CCD输出的模拟图像信号增益补正,;使无入射光时的输出电压为一定值,进行不均匀性补正；注：CCD,600dpi(7450象素);255级灰度(8bit A/D变换)数字图像处理由读取控制板完成遮蔽Shading补偿补正，自动浓度调整遮蔽Shading补偿由于CCD各象素的感光度不均匀；镜头中心与边缘透光率不同；曝光灯中间与边光量不同和老化遮蔽Shading补偿分：用维修模式确定目标值的遮蔽Shading补偿调整和每次原稿扫描时进行的遮蔽Shading补偿补正；短期光量变动的补正用增益来补正遮蔽Shading补偿调整测定白纸和标准白板的浓度数据经演算处理并记忆这些参数作为遮蔽Shading补偿的目标值(更换曝光灯或光量变化后用维修模式进行）遮蔽Shading补偿补正每次原稿扫描时进行,先测定标准白板的数据然后与遮蔽Shading补偿补正的目标值进行比较将其差值作遮蔽Shading补偿补正值来设定补偿原稿扫描时的各CCD的图像的偏差使图像浓度均匀端部增益补正（ADF用）ADF进行流动读出时,第1反光镜灯架固定在流动读出位置,为检测光量的变化在流动读出玻璃的后端部安装了端部增益补正测试板(灰色)读出该测试板反射回来光量,经过计算后作为增益值,使用该数据进行光量变化的补正标准白纸的浓度数据设定如有底灰降低设定数COPIER＞ADJUST＞CCD＞PPR 设定范围0～255标准白板的浓度数据设定COPIER＞ADJUST＞CCD＞PLT 设定范围0～255 CCD输出的增益调整值输入COPIER＞ADJUST＞CCD＞GAIN-E/OCCD输出的不均匀性Offset调整值输入COPIER＞ADJUST＞CCD＞OFST-E/O遮蔽Shading补偿补正时标准白纸和标准白板的白电平比例数据COPIER＞ADJUST＞CCD＞SH-RATIO遮蔽Shading补偿正时的白色程度目标值输入COPIER＞ADJUST＞CCD＞SH-TRGT CCD的顶端放大补正开始位置调整值输入COPIER＞ADJUST＞CCD＞EGGN-ST CCD的顶端放大补正结束位置调整值输入COPIER＞ADJUST＞CCD＞EGGN-END 实时AE模式的文字浓度调整COPIER＞ADJUST＞AE＞AE-TBL 调整范围1～9,缺省值5,数据大文字浓度加深对报纸类等底色浓的原稿为了使复印件不再出现原稿的底色,本调整在自动浓度模式或文字模式有效,ABC回路进行数据处理CCD光补偿自动补正的自动调整: COPIER＞FUNCTION＞CCD＞CCD-ADJ1,稿台上放10张标准白纸2,选择COPIER＞FUNCTION＞CCD＞CCD-ADJ3,CCD-ADJ,显示反转后按OK键后进行自动调整4,COPIER＞ADJUST＞CCD＞的整个项目已更新,要在维修标签中进行登记CCD 遮蔽(Shading)补偿位置调整: COPIER＞FUNCTION＞CCD＞SHDG-POS遮蔽(Shading)补偿的标准白板上的位置自动调整的数据,调整范围240～+320CCD 遮蔽(Shading)补偿位置设定: COPIER＞FUNCTION＞CCD＞SH-PS-SET遮蔽(Shading)补偿的标准白板上的位置自动调整的数据更换稿台玻璃(标准白色板)以后或中间色调中有明显的白色条时要执行该模式执行该模式前要进行COPIER＞FUNCTION＞CCD＞CCD-ADJ 调整1,清洁稿台玻璃2,选择COPIER＞FUNCTION＞CCD＞SH-PS-SET,按OK键3,按OK执行自动CCD 遮蔽(Shading)补偿位置设定调整,调整后自动停止.CCD的端部放大补正的自动调整COPIER＞FUNCTION＞CCD＞EGGN-POS (仅使用RADF进行流动读出时有效)1,打开ADF,2,选择该项目按OK键,3,自动调整,(大约分钟)调整后自动停止(如果显示NG检查:ADF是否打开;移动读出用扫描玻璃安装是否正确;玻璃顶端(后面)的灰色放大补正板是否有问题;原稿曝光灯点亮是否正确)由于COPIER＞ADJUST＞CCD＞EGGN-ST和EGGN-END的项目已更新,要在维修标签中进行记录图像清晰度电平设定COPIER＞OPTION＞BODY＞SHARP 设定范围:1～5 ;缺省值=3,数值大清晰度高(焦距增大)更换CCD/AP单元后要执行:D光补偿自动补正的自动调整: COPIER＞FUNCTION＞CCD＞CCD-ADJ1,稿台上放10张标准白纸2,选择COPIER＞FUNCTION＞CCD＞CCD-ADJ3,CCD-ADJ,显示反转后按OK键后进行自动调整4,COPIER＞ADJUST＞CCD＞的整个项目已更新,要在维修标签中进行登记D的端部放大补正的自动调整: COPIER＞FUNCTION＞CCD＞EGGN-POS(仅使用ADF 进行流动读出时有效)1,打开ADF, 2,选择该项目按OK键, 3,自动调整,4,调整后自动停止显示OK/NG,(如果显示NG检查:ADF是否打开;移动读出用扫描玻璃安装是否正确;玻璃顶端(后面)的灰色放大补正板是否有问题;原稿曝光灯点亮是否正确)5,由于COPIER＞ADJUST＞CCD＞EGGN-ST和EGGN-END的项目已更新,要在维修标签中进行记录D调整数据: COPIER＞ADJUST＞CCD＞的全部进行COPIER＞FUNCTION＞CCD＞CCD-ADJ操作后,图像有问题时,输入维修标签上的值电信号补偿正时的白色程度目标值输入COPIER＞ADJUST＞CCD＞SH-TRGT电信号补偿正时的标准白色纸与标准白板之比率数据值COPIER＞ADJUST＞CCD＞SH-RA TIOCCD的端部放大补正开始位置调整值输入COPIER＞ADJUST＞CCD＞EGGN-ST CCD的端部放大补正结束位置调整值输入COPIER＞ADJUST＞CCD＞EGGN-END CCD读取位置调整ADJ-XY主扫描方向图像读取开始位置调整COPIER＞ADJUST＞ADJ-XY＞ADJ-Y 调整范围100～400 每步0.1毫米数据大移向前边副扫描方向图像读取开始位置调整COPIER＞ADJUST＞ADJ-XY＞ADJ-X 调整范围250～290 每步0.1毫米数据大移向稿台刻度光学原位(白板读取位置)调整(HP传感器) COPIER＞ADJUST＞ADJ-XY＞ADJ-S 调整范围55～70 每步0.1毫米调整值改变后必修将ADF打开再关闭ADF主扫描方向图像读取开始位置调整COPIER＞ADJUST＞ADJ-XY＞ADJ-Y-DF 调整范围100～400 每步0.1毫米用ADF移动扫描时CCD读取位置的调整COPIER＞ADJUST＞ADJ-XY＞STRD-POS 调整范围30～60 每步0.1毫米电信号补偿正时的白色程度目标值输入COPIER＞ADJUST＞CCD＞SH-TRGT标准白纸和标准白板的白电平比例数据COPIER＞ADJUST＞CCD＞SH-RATIO CCD光补偿正时,标准白纸和标准白板的白电平比例数据。
