佳能复印机维修代码
佳能 70系列复印机维修资料
佳能 70 系列维修资料一、错误代码E000 定影过热0001 在维修模式中重新设置条件：-COPIER>FUNCTION>CLEAR>ERR-更换主热敏电阻。
-更换DC控制器电路板。
E001 定影装置过热0000 在维修模式中重新设置条件：-COPIER>FUNCTION>CLEAR>ERR-更换主热敏电阻。
-更换DC控制器电路板。
0001 在维修模式中重新设置条件：-COPIER>FUNCTION>CLEAR>ERR-更换DC控制器电路板。
E002 定影装置过温度低。
0000 处理方法同上。
E003 后待机定影温度低0000 处理方法同上。
E007 定影薄膜旋转错误0000 检查定影膜E010 主电机旋转错误0001 更换主电机。
更换DC控制板。
0002 同上。
E014 定影电机旋转错误0001 更换定影电机。
更换DC控制板。
0002 同上E019 废墨盒满，废墨盒满传感器错误0000 更换废墨传感器。
更换DC控制板。
E020 副漏斗和显影装置之间墨粉堵塞0000 更换显影装置墨粉传感器。
更换副漏斗墨粉传感器。
更换DC控制板。
E024 显示装置插件断开0000 更换显影装置墨粉传感器。
连接插件。
更换DC控制板。
E025 漏斗电机，瓶电机错误0000 更换副漏斗墨粉传感器。
连接插件。
更换DC控制板。
0001 更换漏斗电机。
更换瓶电机。
更换DC控制板。
E032 NE控制计数器错误E064 电源电压错误(高压)E100 BD间隔错误0001 更换激光器装置。
更换DC控制板。
检查布线。
E110 扫描器电机错误0001 同上0002 同上0003 同上E191 高压电源通信错误E202 CIS原始位置检测错误E225 CIS光强度错误E227 读取单元装置电源错误E248 后备存储器错误E261 零交叉信号错误E315 图像数据错误E400 进纸器通信错误E490 错误DF类型E500 分页器通信错误E503 分页器内部通信错误E505 分页器后备存储器错误E514 纸叠输出/后沿辅助电机错误E519 齿轮变换电机错误E530 后对齐错误E531 装订错误E532 钉书机移动错误E535 摆动错误E537 前对齐错误E540 纸叠托盘上升错误/上托盘上升错误E542 下托上升错误E577 桨叶错误E584 遮板错误蔽E590 打孔错误E591 打孔机粉尘传感器错误E592 打孔水平对位传感器错误E593 打孔移动错误E5F0 鞍式纸位置错误E5F1 鞍式纸折叠错误E5F2 鞍式导轨错误E5F3 鞍式对齐错误E5F4 鞍式后装订错误E5F5 鞍式前装订错误E5F6 鞍式对接错误E5F8 鞍式插件错误E5F9 鞍式开关错误E602 硬盘错误E604 图像存储器错误/缺陷E609 硬盘错误E610 硬盘编编码键故障E674 传真卡通信错误E710 IPC初始化错误E711 IPC通信错误E713 分页器通信错误E716 底座通信错误E717 NE控制器通信错误E719 Coin Vend或者错误E730 PDL软件错误E732 扫描器通信错误E733 打印机通信错误E740 Ether 卡错误E743 DDI 通信错误E744 语言文件/引导ROM错误E745 令牌环板号错误E746 附件板型号错误E748 控制器卡和SDRAM大小不匹配E805 风扇错误0000 当风扇静止时，检测到锁定信号达5S。
佳能复印机维修代码大全
佳能复印机维修代码大全E000加热器断加热开关故障热敏电阻检测电源接通后一分钟未达到100度DC控制器故障SSR可控硅故障E001热敏电阻短路SSR故障热敏电阻输出超过200度DC控制器PCB故障E030计数器CN1短路计数器打开或关闭前立即检测DC控制器PCB故障打开为0,关闭为1正常E202扫描电机M2故障DC故障扫描初始位置传感器Q4故障扫描器通电后10秒后未完成,这时不显示任何编码,键AE回移3秒内未完成.曝光后5秒内未完成回移.E210镜头原位传感器Q1故障镜头电机M3故障DC故障E221灯调节器故障DC故障E400ADF控制器故障ADF电源故障与ADF通讯错误不能消除，检查ADF传感器和电机ADF传感器故障DC故障E500分页器故障选择控制器故障DC故障E700DC故障IPC(Q304)在通电后未能初始化与选件的连接GP405部分故障代码定影部分故障E00× 主灯700W,中间加温;副灯600W,2边加温;定影上辊加-900V清洁偏压清除上辊粘附的负极性墨粉E000 定影升温故障电源开关ON后4.5秒,主热敏电阻TH1检测到定影温度低于55度, J426(白线,大约1000～1400K欧母)热敏电阻TH1开路;定影灯H1开路;热敏开关TSI开路;SSR故障;DC板或图象处理板故障E001 0001 主定影超温主热敏电阻TH1检测到定影温度超过220度达2秒,主热敏电阻TH1短路(J426白线≈0欧母,正常1000～1400K欧母);E001 0002 副定影超温副热敏电阻TH2检测到定影温度超过235度达2秒,副热敏电阻TH2短路(J426黑线≈0欧母,正常40～50K欧母); J426(黑线,大约40～50K欧母)E001 0003 定影超温(副热敏电阻TH2开路) 副热敏电阻TH2检测到定影温度超过235度达2秒,副热敏电阻TH2开路;E002 予热异常定影温度从达到40度后到75度在31秒以上;从达到75度后到100度在23秒以上;从达到100度后到120度在19秒以上;从达到120度后到140度在19秒以上;从达到140度后到160度在19秒以上;从达到160度后到170度在15秒以上E003 予热异常定影预热完成后,主/副热敏电阻TH1/TH2又检测到定影温度低于100度E004 0001 定影灯SSR短路电源开关ON后,当定影启动信号(HTRD)为OFF时却检测到SSR导通信号(SSR ON)达3秒E004 0002 定影灯电源继电器异常定影灯电源继电器连续ON E005 定影清洁卷筒纸故障当定影清洁卷筒纸驱动电磁铁SL5的驱动计数器计数达到360,000次时(相当于145,000张A4纸)显示报警信息,超过规定数(480,000,相当于160,000张A4纸)机器停止运行,显示E005.电机故障E010 主电机M1故障电机启动9秒后,转速未能稳定(J102B-12的电机锁住信号M1LCK="1")正常旋转时电机转速偏离规定数达9秒J102B-12的电机锁住信号M1LCK,在用I/O＞DC-CON ＞P003-bit0检查时待机时;转速稳定时J102B-11的电机驱动信号M1D/, 在用I/O＞DC-CON ＞P005-bit0 检查时待机时;旋转时E014 定影电机M2故障电机启动1秒后,转速未能稳定(J115A-6的电机锁住信号M2LCK="1")正常旋转时电机转速偏离规定数达1秒J115A-6的的电机锁住信号M2LCK,在用I/O＞DC-CON ＞P003-bit2检查时待机时;转速稳定时J115A-7的电机驱动信号M2D/, 在用I/O＞DC-CON ＞P005-bit0检查时待机时;旋转时E020 墨粉电机故障墨粉搅拌电机M10,加粉电机M11;复印时加粉信号保持"0"达2分钟以上,新机安装时加粉信号保持"0"达10分钟以上计数器故障E030 总计数器CNT1开路 J115-A10计数器驱动信号CNT1D/=0时,在用I/O＞DC-CON ＞P012-bit4 检查时检测到计数器CNT1开路E032 选购件复印控制计数器J115-A12计数器驱动信号CNT2D/=0时,在用I/O＞DC-CON ＞P012-bit5 检查时检测到计数器CNT2开路E051 横向对位故障横向对位电机M9启动后,J102-A8横向对位传感器PS10未检测到横向对位原位信号;在用I/O＞DC-CON ＞P004-bit11 检查横向对位传感器PS10时检测到对位原位信号不为"0"E064 高压输出不良(一次,转印,显影) 高压控制信号与高压输出值之差超过规定数进入维修程序模式,选择COPIER＞ADJUST＞HV-PRI 检查数据是否偏离规定数E100 0001 激光原位信号(BD)故障图象形成中未产生J08-2的BD信号(2页以上进纸时)E100 0002 激光原位信号(BD)故障激光ON后2秒,未产生J08-2的BD信号(1页进纸时),注:BD=LSYNCE110 激光扫描电机异常激光扫描电机ON后未达到规定的速度;达到一定的速度后又偏离规定的速度在用I/O＞DC-CON ＞P003-bit1 检查J104-A1 的电机锁住信号M4LCK待机时;转速稳定时E191 DC板和复合电源板通信不良通信数据的总和检查连续3次发生异常(DC板LED200 以OFF4秒,0.5秒间隔ON/OFF 6次的间隔循环);通信数据8秒以上不更新(DC板LED200 以OFF4秒,0.5秒间隔ON/OFF 5次的间隔循环)E202 扫描电路(不显示代码,键盘锁住) 电源开关ON后或按复印键后10秒内,未产生扫描原位信号;扫描原位传感器PS1或扫描电机M3故障E220 原稿扫描曝光灯异常待机时检测到灯ON,复印时检测到灯OFF;扫描开始后(荧光灯点亮后)在规定时间内灯亮度超过规定值E240 图象处理电路板内通信不良图象处理电路板(IPU)内DC-CPU与IP-CPU之间通信出错E243 IPU板与操作面板通信不良图象处理电路板(IPU)与操作面板CPU通信不良E261 零交叉信号异常复合电源板J209-A5→J103-A8;J113-B11→J714-B10零交叉信号PZCDI=4频率间隔偏离允许范围E300 0000 下载的数据和复印机机型不符E300 0001 图象处理电路板的ROM版本图象处理电路板上的2个快闪ROM(FLASH-ROM)版本不同E301 原稿扫描曝光灯亮度异常原稿曝光灯ON后的一定时间灯亮度传感器检测到灯亮度未达到规定数值E315 0001 图象处理电路板的DRAM 电源ON时,图象压缩伸长用过程自诊断故障检查J723或J724的DRAME315 0002 图象处理电路板的DRAM 打印输出的图象数据符号化时出故障检查J723或J724的DRAME315 0003 图象处理电路板的DRAM 复印或FAX读取的图象数据符号化时出故障检查J723或J724的DRAME315 0004 图象处理电路板的DRAM 打印数据存储的图象数据符号化时出故障检查J723或J724的DRAM小型计算机系统接口(SCSI接口)板D1部分的故障码通过SCSI I/F 板使复印机具有扫描功能仅GP405/355/315机用小型计算机系统接口(SCSI=Small Computer System Inteface),IEEE1284标准双向并行接口E601 SCSI板与复印机电路板通信不良 SCSI的CPU与IP-CPU通信中途中断时E601 0000 SCSI板与复印机电路板通信不良复印机向SCSI接口板发送指令时,SCSI的应答内容不正常E601 0001 SCSI板与复印机电路板通信不良通信初期检查时E601 0002 SCSI板与复印机电路板通信不良通信初期检查时E601 0003 SCSI板与复印机电路板通信不良通信初期化检查时E601 0004 SCSI板与复印机电路板通信不良通信初期化检查时E601 0005 SCSI板与复印机电路板通信不良通信初期化检查时E601 0006 SCSI板与复印机电路板通信不良复印机向SCSI接口板发送指令时,SCSI在规定的时间未应答E601 0007 SCSI板与复印机电路板通信不良复印机在规定的时间未向SCSI接口板发送应答信号E601 0008 SCSI板与复印机电路板通信不良复印机对SCSI接口板发送的指令,3次以上送NAK.E601 0010 SCSI板与复印机电路板通信不良复印机向SCSI接口板发送指令时,SCSI接口板3次以上送NAK.E603 SCSI接口板D1上的保险丝开路SCSI接口板D1上的保险丝开路E604 图象处理电路板的DRAM 向图象存储器DRAM写入图象数据时检测到写入不良检查J723或J724的DRAME605 图象处理电路板的DRAM 检测到图象存储器电池的电压太低检查J723或J724的DRAM与复印机电路板通信不良E674 FAX单元异常 FAX单元发送或接收信息时检测到异常E677 0001 打印板启动不良打印板(DPL I/F板)来的POWER-ON 信号未到图象处理电路板;打印板与系统母板间接触不良E677 0002 打印板和IP-CPU通信不良打印板和复印机IP-CPU 通信不良E677 0003 打印板初始化不良打印板和复印机IP-CPU通信不良E677 0004 打印板和IP-CPU通信不良打印板和复印机IP-CPU 通信不良E677 0005 打印板初始化不良打印板初始化后的检查总和故障E677 0006 PDL数据展开时定时故障打印板和复印机IP-CPU通信不良仅表示故障历史,E677的0006检测到时打印板清零,数据消除E710 图象处理电路板内IPC过程自诊断故障电源ON时,图象处理电路板内的IPC过程自诊断故障E711 图象处理电路板内IPC通信不良图象处理电路板内的IPC与选购件的IPC通信不良E712 图象处理电路板与进稿器通信不良通信中途中断E713 图象处理电路板与分页器通信不良通信中途中断以OFF4秒,0.5秒间隔ON/OFF 3次的间隔循环E716 图象处理电路板与工作台通信不良通信中途中断以OFF4秒,0.5秒间隔ON/OFF 4次的间隔循环E717 DC电路板与NE复印数据控制器-A1通信不良通信中途中断 J109-4,5E803 复合电源板输出电压异常检查萤光灯两端玻璃变黑;等待时24VR异常(DC板LED200 以OFF4秒,0.5秒间隔ON/OFF 3次的间隔循环);复印时+24VR异常(DC板LED200 以OFF4秒,0.5秒间隔ON/OFF 4次的间隔循环)风扇锁住故障E805 0002 定影排风扇1(FM2)故障用COPIER＞I/O＞DC-CON ＞P011-bit0检查FM2LK锁住信号变化 J107-A5E805 0003 定影排风扇2(FM3)故障用COPIER＞I/O＞DC-CON ＞P011-bit1检查FM3LK锁住信号变化 J107-A8E805 0004 激光驱动冷却风扇(FM4)故障用COPIER＞I/O＞DC-信号变化 J112-B8E805 0005 激光扫描电机冷却风扇1(FM5) 用COPIER＞I/O＞DC-CON＞P011-bit3检查FM5LK锁住信号变化 J112-A8E805 0006 激光扫描电机冷却风扇2(FM6) 用COPIER＞I/O＞DC-CON＞P011-bit4检查FM6LK锁住信号变化 J112-A11E805 0007 清洁排风扇(FM7)故障用COPIER＞I/O＞DC-CON＞P011-bit5检查FM7LK锁住信号变化 J112-B14E805 0008 系统冷却风扇(FM8)故障用COPIER＞I/O＞DC-CON ＞P011-bit6检查FM8LK锁住信号变化 J112-B17E805 00010 低压电源冷却风扇1(FM10)故障用COPIER＞I/O＞DC-CON＞P011-bit11检查FM10LK锁住信号变化 J118-2E805 00011 低压电源冷却风扇2(FM11)故障用COPIER＞I/O＞DC-CON＞P011-bit12检查FM11LK锁住信号变化 J107-A5E805 00012 读取冷却风扇1(FM12)故障用COPIER＞I/O＞DC-CON＞P011-bit13检查FM12LK锁住信号变化 J104-A6E805 00013 读取冷却风扇2(FM13)故障用COPIER＞I/O＞DC-CON＞P011-bit14检查FM13LK锁住信号变化 J104-A9E805 00014 鼓组件冷却风扇1故障用COPIER＞I/O＞DC-CON ＞P011-bit8检查FM14LK锁住信号变化 J107-A5E805 00015 鼓组件冷却风扇2故障用COPIER＞I/O＞DC-CON变化 J107-A8E805 00016 鼓组件冷却风扇3故障用COPIER＞I/O＞DC-CON ＞P011-bit10检查FM16LK锁住信号变化 J119-8E805 00017 DC控制板冷却风扇4故障用COPIER＞I/O＞DC-CON＞P011-bit15检查FM17LK锁住信号变化 J112-B11E805 00018 光学扫描电机冷却风扇故障用COPIER＞I/O＞DC-CON＞P011-bit11检查FM18LK锁住信号变化 J104-A12佳能复印机定影器故障代码复位方法自诊断代码（Self-diagnostic Codes）是CPU通过传感器检测、判断复印机中主要工作单元或元件出现异常情况的结果。
佳能复印机故障代码总结及故障代码解决方案大全
佳能复印机故障代码总结及故障代码解决方案大全1.E000：温度过高这个故障代码通常表示复印机温度过高，可能由于散热器堵塞或风扇故障引起。
解决方案包括清理散热器和风扇，确保良好的散热。
2.E001：温度过低这个故障代码表示复印机温度过低，可能由于加热装置故障引起。
解决方案包括检查加热装置的连接和电源，确保其正常工作。
3.E100：激光扫描器故障这个故障代码表示激光扫描器故障，可能由于激光发射模块或光标传感器故障引起。
解决方案包括检查激光发射模块和光标传感器的连接，必要时更换故障部件。
4.E202：显像装置故障这个故障代码表示显像装置故障，可能由于显像装置马达或驱动电路故障引起。
解决方案包括检查显像装置马达和驱动电路的连接，必要时更换故障部件。
5.E301：传送装置故障这个故障代码表示传送装置故障，可能由于传送装置马达或驱动电路故障引起。
解决方案包括检查传送装置马达和驱动电路的连接，必要时更换故障部件。
6.E400：输入纸盒故障这个故障代码通常表示输入纸盒出现问题，可能由于纸盒传感器故障或纸张堵塞引起。
解决方案包括检查纸盒传感器和纸张路径是否正常，清理纸张堵塞。
7.E514：废纸盒满这个故障代码表示废纸盒已满，需要更换或清空废纸盒。
解决方案包括更换或清空废纸盒，并定期清理废纸。
8.E602：硒鼓装置故障这个故障代码表示硒鼓装置故障，可能由于硒鼓马达或驱动电路故障引起。
解决方案包括检查硒鼓马达和驱动电路的连接，必要时更换故障部件。
9.E716：温度过高这个故障代码通常表示打印头温度过高，可能由于打印头散热器堵塞或风扇故障引起。
解决方案包括清理打印头散热器和风扇，确保良好的散热。
10.E808：硬盘故障这个故障代码表示硬盘故障，可能由于硬盘连接问题或硬盘本身的故障引起。
解决方案包括检查硬盘连接和电源，必要时更换硬盘。
总结：。
佳能复印机代码
E005
定影器内的卷盘被绕卷时
6060, 60/6650,
定影器清洁带超过特定值(250000)
6330, 6330,
卷盘检知传感器Q8,Q9不良
DC控制器印刷电路板不良
E007
显影薄腊位置不好,破损
显影薄膜电机不良
6016,
压力辊位置不良,工作运行不良
显影薄膜传感器不良
E010
主马达激励器印刷电路板不良
6330, 4050, 31/3200,
双向可控硅断线
7163/64,
DC控制器印刷线路板不良
DC控制板不良
E031
DC控制器电路板主不良
选择计数器开路
6330, 3050/30, 6330, 7163/64,
E050
纸对齐导向原始位置传感器不良
纸对齐导向马达不良
DC控制器电路板不良
6060, 60/6650,
6060, 60/6650, 6330, 3050/30, 4050, 31/3200, 6030/6300
E510
输送马达不转动
6060, 60/6650, 6330, 3050/30, 4050, 6030/6300
E512
第1排纸马达不良ቤተ መጻሕፍቲ ባይዱ
3050/30, 4050,
E513
重联输送马达不转动
6060,
DC控制器印刷电路板不良
E001
热敏电阻(TH1)短路
SSR不良
6060, 6016, 31/3200,
60/6650, 6330, 3050/30, 4050, 7163/64, 6030/6300
DC控制印刷电路板不良
E002
佳能复印机维修代码
佳能复印机维修代码（一）显示代码（{1}）109 定影主热敏电阻(TA1)温度检测110 定影辅热敏电阻(TA2)温度检测(二) I/0状态({2}) (AE键操作)206 定影主(辅)热敏电阻电压显示207 同上(三)调整状态({3})301 AE扫描时的灯亮度调节302 AE时(显影偏压)标准点调节-26~+26303 AE时(显影偏压)深浅调节-26~+26305 前端余自调节0∽6332单位:0.27mm306 前端空缺幅度调节(空白挡光板关闭时与关闭空白用开合挡光板同步) 0~63 标:32307 分页复印装置方面的前端对位调节(对位辊动作时) 0~63 标:32 311 左右空白调节(等倍时) 0~15 8312 左右空白调节(缩小时) -10~+10 0317 萤光灯预热电流调节-9~+9(四)动作/检测状态({4})402 主充电清洁403 转印辊清洁404 定影压力辊固定状态405 定影薄膜初期旋转状态406 接触而检查407 定影薄膜横自复位408 扫描头检查409 操作部全亮灯410 光学系统停止前进411 预爆光灯ON450 备用RAM清除NP-6030型复印机维修代码*1* DISPLAYFTMP(定影温度)0C LAMP 曝光灯电压:_VBTMP(机内温度主板上) 0C PV 一次高压: VAE PC-M HAERR BB PEDI:台座的自诊EE DF:原搞供纸系统的自诊HH SORT:分页器自诊ALRM CC PEDI:台架警台内容FF DF:输稿器内容II SORT:颁器内容JJ SORT:分页器内容*2* I/0Poo9－4BIT主马达SSR驱动检测号。
H.驱动中L.OK*3* ADJUSTLIGH－5 IJ用AE－SLOPAE－LIGHTREGIST 前端非复印区调整（定位）－127~127LE－BLANK 前端定位宽变调查－127~127FR－BLANK 前侧非复印区调整0~255BK－BLANK 内侧非复印区调整0~255＊PRIMARY 一次外加电压补正值－127~127 BIAS 显影偏压DC部分调整－25~25＊IP－OFST APVC测定电流补正值PWR－OFST 高压输出补正值BOOK－ERA 书边框宽度消除15~34DOC－STOP 用RF时原稿停止调查－7~7＊4＊FUNCTIONTONER－S 设置时的墨粉补充APVC－MSR 设置时的APVC测定BK－ROT 显影且空回转ERROR E000、E001、E002、E003显示时的解除方法（关电）DISP－LED 操作部板全点灯CD－CHK 检查液晶部的点灯。
佳能IR复印机错误代码

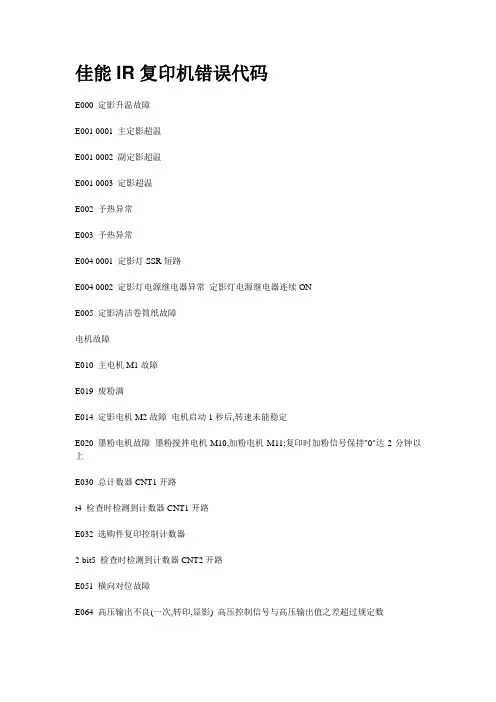

佳能IR复印机错误代码
E000 定影升温故障
E001 0001 主定影超温
E001 0002 副定影超温
E001 0003 定影超温
E002 予热异常
E003 予热异常
E004 0001 定影灯SSR短路
E004 0002 定影灯电源继电器异常定影灯电源继电器连续ON
E005 定影清洁卷筒纸故障
电机故障
E010 主电机M1故障
E019 废粉满
E014 定影电机M2故障电机启动1秒后,转速未能稳定
E020 墨粉电机故障墨粉搅拌电机M10,加粉电机M11;复印时加粉信号保持"0"达2分钟以上
E030 总计数器CNT1开路
t4 检查时检测到计数器CNT1开路
E032 选购件复印控制计数器
2-bit5 检查时检测到计数器CNT2开路
E051 横向对位故障
E064 高压输出不良(一次,转印,显影) 高压控制信号与高压输出值之差超过规定数。
佳能复印机故障代码
佳能复印机故障代码机型:佳能4050代码:E710故障:DC控制板不良;(电源开关ON时,IPC(Q104)的初期化不可能时.)解决:机型:佳能4050代码:E711故障:DC控制板不良(电源开关ON时,IPC(Q104)的初期限化不可能时.解决:机型:佳能4050代码:E712故障:DC控制板不良;DF控制板不良;DF电缆不良(DF的通信错误不能解除时).解决:机型:佳能7163-7164代码:E710故障:DC控制板不良(电源输入时,DC控制板上的JC114(IPC)不能初始化时.)解决:方法机型:佳能7163-7164代码:E711故障:DC控制板不良(电源输入后,1秒以内检测到2次以上的IPC不能初始化时.解决:方法机型:佳能7163-7164代码:E712故障:DC控制不良;ADF控制板不良;(不能解除ADF控制板上的通信错误码率时.解决:方法机型:佳能7163-7164代码:E717故障:DC控制板不良;Remote diagnostic device Ⅱ电路板不良(连续3次不能收到来自Remote diagnostic deviceⅡ的应答时)解决:方法机型:佳能3050-3030代码:E710故障:DC控制器不良(电源开关ON时,IPC不可能初期化时)解决:机型:佳能3050-3030代码:E711故障:DC控制器不良(在1秒内检查出2次以上IPC通信错误时)解决:机型:佳能3050-3030代码:E712故障:DC控制器不良;DF控制器不良;DF电缆不良;(DF和通信错误不能解除时)解决:机型:佳能2020代码:E700故障:DC控制器PCB(故障);与选件的连接(接触不良,开路) IPC(Q304)在打开电源时未能初始化.解决:方法机型:佳能3100-3200代码:E710故障:DC控制器PCB(出现故障);连接器(W-选件,接触不良)(打开电源时,IPC(U304)无法初始化)解决:方法机型:佳能6330代码:E710故障:DC控制板(不良);DC控制板上的IC117在接通电源后不能初始化.解决:方法机型:佳能6330代码:E711故障:DC控制板(不良);DC控制板上的IC117在接通电源后发生故障.解决:方法机型:佳能6330代码:E712故障:馈送器DF控制板(不良);连接器(接触不良);(纸仓控制板上的IC通信发生故障,通信异常产生.解决:方法机型:佳能6330代码:E716故障:纸仓工作台:纸仓控制板(不良);连接器(接触不良);(纸仓控制板上的IC通信发生故障,通信异常产生.解决:方法机型:佳能6030-6300代码:E710故障:DC控制板不良（DC控制板上的Q115在接通电源后不能初始化时。
佳能复印机维修手册佳能复印机维修代码
佳能复印机维修手册佳能复印机维修代码CANON 佳能NP-2020/3020/3100/3200/3300复印机故障码E00定影故障码清除关电源开关，拆下机器左侧后下边的调整盖；打开电源开关后按调整板上维修程序工作开关SW1；关电源开关后再打开E000 予热未完成电源开关ON后1分钟,A503,J313-9的热敏电阻TH1,A503,副CPU Q302-39(AN5口)检测到定影温度低于100度表示可能是热敏电阻TH1开路;定影灯H1开路;热敏开关TSI开路;固态继继电器SSR故障;主板故障E001 定影超温A503,J313-9的热敏电阻TH1,,A503,副CPU Q302-39(AN5口)检测到定影温度超过220度;或热敏电阻TH1短路, 当A503,Q309-14="1",超过3秒后Q309-13="0"使: 1,A508,J303-7,ACOFF*="0"电源开关继电器RL1动作切断AC电源;2,E00*→A503,副CPU Q302-51(PF4口),将E00故障存储到内存, 如果故障排除后不将存储在内存的E00故障码清除开机后一定时间A504,A504门阵列电路Q303-29(PT21口)→A505,Q367-2,15 的RLY="0"→A508,Q367-16 ACOFF*仍旧使电源开关继电器RL1动作切断AC电源E004 SSR短路电源开关ON后,当A503,J325-1定影启动信号HTRD为OFF,"0V"时A508,J326-2的SSRON检查信号却检测到SSRON="1"超过3秒E030 计数器CNT1开路A504门阵列电路Q303-29(PT43口)→A505,Q338-b="1",c,J323-1 总计数器驱动信号TCNTD* ="0"时Q339-C的总计数器CNT1开路检测信号EXTCNT*="0"→A502主CPU Q301-41(AN7口)E202 扫描电路故障电源开关ON后,15秒内扫描初始化未完成;15秒内AE扫描未完成返回动作;曝光后10秒内扫描未完成返回动作注:该故障发生时不出现故障码,仅操作面板全部按键被缩锁住E210 镜头电路故障电源开关ON后,20秒内A503,副CPU Q302-47(PF0口),J311-6镜头原位传感器LHP(Q2)未检测镜头初始化完成(未停在1:1位置);按复印键后,20秒内镜头未到选定倍率位置;或A503,副CPU Q302-49(PF2口),302-2间隔挡光板原位传感器SBHP(Q2)未检测到间隔挡光板E221 曝光灯电路故障A503,副CPU Q302-26(INT1),J311-603-5←J603-2零交叉信号(ZXDP)不稳定E400 ADF电路故障主板与ADF板通讯出错E500 分页器电路故障主板与分页器板通讯出错E700 主板电路故障电源开关ON后A507,IPC(Q304)无法初始化CANON 佳能NP-2020/3020/3100/3200/3300复印机维修资料OPC感光鼓直径:φ30毫米;型号:NPG-8;产品编号:F43-4101-300 单组份墨粉型号:NPG-8墨粉;产品编号:F41-9601-320镜头使用可变焦距的镜头缩小时非图像区的消电使用可移动的间隔曝光挡板根据缩小倍率移动间隔曝光挡板位置使预曝光灯的光折射到鼓上进行曝光消电维修程序调整用电路板上电位器;SW1;R1,R2,R3的功能J51-9,VR1 →A502 J312-4→J311-4→J701-1 AE传感器增益(AEGN)调整J51-5,VR2→A503 J312-8 AE传感器斜率(AEAVL)调整J51-3,VR3→A503 J312-10 前沿空白(PRWWA)调整顺时针转动VR3改变GRDON/="1"的时间使前沿空白消电宽度增大标准2.0±1.0毫米,J51-4,VR4→A503 J312-9 第二页前沿空白(PRWWAB)调整顺时针转动VR3改变GRDON/="1"的时间使前沿空白消电宽度增大标准2.0±1.0毫米,J51-2,VR5→A503 J312-11 前沿对位(RGAVL)调整顺时针转动VR5前沿对位宽度增大J51-6,SW1→A506 J312-7维修程序工作开关(SRSW)J51-10,R1→A506 J312-3(AEMN) R1断开取消电源ON时的AE 功能优先J51-11,R2→A506 J312-2(SZKL) R2断开取消原稿检测功能J51-12,R3→A506 J312-1ATCLK R3断开取消自动复位功能主板高压单元A503,J305-1→J801-7 鼓充电栅极电压ON/控制信号(GRDON/) GRDON/="1"时鼓充电栅极电压=0,作为前沿空白消电,连续复印时纸间非图像区的消电A502,J305-2→J801-6 鼓充电栅极电压调整电位器VR301(GRAVL) GRBC 调整标准鼓栅极电压=-794±4VA503,J305-3→J801-5 主充/转印高压ON/控制信号(HVTON/) A509,J305-4→J801-4 高压单元供电+24VAA503,J305-5→J801-3 显影AC偏压ON/控制信号(ACBON/) 1300V p-pA503,J305-6→J801-2 显影DC偏压调整信号(DCBC/) (DCBC)在16～6V之间变化,→高压单元J801-2 DCBC 控制直流显影偏压在-80～-450V之间变化A509,J305-7→J801-1 高压单元供电GND主板A503,J325-1（定影灯SSR ON驱动命令信号HTRD +5V）→定影灯SSR -3（SSR -4 GND）定影灯SSR -1，2→SSR导通检测电路板CANON 佳能NP-2020/3020/3100/3200/3300复印机测试/调整维修程序工作模式1,按维修程序调整用电路板上的维修程序工作开关SW1进入维修程序模式2,用数字键,键入维修程序号→按分页/分组键执行维修程序工作模式3,再按分页/分组键停止执行维修程序工作模式维修程序模式号4,按调整电路板上维修程序工作开关SW1(或关电源开关)退出工作模式.0 AE传感器增益调整稿台上放试印稿1,稿台放试印稿,用数字键,键入维修程序号0 "AE传感器增益(AEGN)调整"2,按分页/分组键,执行AE传感器增益调整,扫描曝光灯架将移动到AE测量点并使曝光灯ON大约8秒;调整VR1使显示值=20(2.0V) 3,按分页/分组键,停止执行AE传感器增益调整,曝光灯OFF,扫描曝光灯架将返回到原位;稿台上改换为放报纸1,按分页/分组键,扫描灯架移动到AE测量点曝光灯ON大约8秒,将AE传感器读出的报纸稿的输出电压显示值记下2,按分页/分组键,曝光灯OFF,扫描曝光灯架将返回到原位;页数显示为"0"1 AE传感器斜率调整3,用数字键,键入维修程序号1, "AE传感器斜率调整"4,按分页/分组键,调整VR2,使AE传感器的输出电压显示值=读出的报纸稿的显示值5,按分页/分组键,停止调整,曝光灯OFF,扫描曝光灯架将返回到原位;2 电源频率显示例:-05表示电源电压的频率49.5Hz3 予曝光灯和主电机ON4 操作面板全部LED灯ON5 原稿尺寸传感器-0输出电压稿盖合上显示数大于18(1.8V),稿盖打开显示数小于40(4.0V)6 原稿尺寸传感器-1输出电压稿盖合上显示数大于18(1.8V),稿盖打开显示数小于40(4.0V)7 原稿尺寸传感器-2输出电压稿盖合上显示数大于18(1.8V),稿盖打开显示数小于40(4.0V)AE复印模式AE模式原稿浓度扫描检测时,曝光灯电压固定在70V;AE传感器接受到的光越强输出电压越低,根据AE传感器输出电压控制直流显影偏压AE传感器输出电压低于1.0V时保持在1.0V;超过AE传感器斜率调整电位器VR2 AEAVL的设定值时曝光灯亮度调整复印机前门内的复印浓度调整电位器HDVL→A502 J324-3(模拟口),CPU根据复印浓度调整电位器HDVL的电压,使A502,J303-4曝光灯亮度控制信号LINT在16～10V之间变化→曝光灯控制板J603-3)使灯控制板J602-1,3的曝光灯电压在165～100V之间变化鼓充电栅极电压调整主板A502,J305-2的鼓充电栅极电压调整电位器VR301(GRAVL)→高压单元J801-6 GRBC 调整标准鼓栅极电压=-794±4V显影偏压调整直流显影偏压在初始旋转;AE检测;扫描灯架返回;最后旋转期间为-320V操作面板上的复印浓度浓/淡键可使A503 J305-6的直流显影偏压控制信号(DCBC)在16～6V之间变化,→高压单元J801-2 DCBC 控制直流显影偏压在-80～-450V之间变化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
代码显示主要原因检测时序
E000定影器升温异常定影加热器驱动开始后,比较从20℃升到待机温度的到达时间和基
准经过时间,当到达时间比比基准经过时间长时
E001定影器的异常高温待机中或复印中,定影器温度达到约230℃以上时
E003定影器异常低温定影器温度一度达到目标值后,变为120℃以下时
E004定影上下加热器断线调温开始时进行断线检测,当AC电流没有通过定影加热器时E009定影器类型不一致主机电源的额定电压与定影器的额定电压不一致时
E010主马达启动异常主马达的旋转次数没有达到规定旋转数时
E011主马达旋转异常主马达的旋转次数超过规定旋转数时
E013废墨粉装满当废墨粉装满警告后(Display)SENDOR>W-TONER)计算达到规定的复
印张数时
E019废墨粉检测部动作不良打开电源开关或复印动作中的鼓马达旋转时，不管墨粉是否
装满，废墨粉检测部的受光部在一定时间内不能检测到光时
E020浓度检测传感器故障图象稳定化补正控制时,从浓度检测传感器输出的LED发光量
信号（LEDCNT）没有政党输出时,或者虽然输出的LEDCNT政党但二极管没有受光时
E021显影旋转部故障
显示旋转马达以规定量旋转，但显旋转位置检测传感器（PS3）没有检测到旋转位置黑色时显影旋转位置检测传感器（PS3）检测到旋转位置黑色幅面的民常，以及检测到与所定的旋转位置黑色不同的黑色幅面时
E032复印数据控制器用的计数器等不动作时没有指定取消断线检测的状态下，复印数据
控制器的不正当防止位开关为“0”时
E040中板抬板臂(纸盒)故障多页供纸器供纸时,不管从DC控制板输出到中板电磁开关
（SL4）支作的指示是否发出，中板位置检测传感器（PS1302）都不能检测到中板时
E054双面组件的双面搬送琨驱动故障(双面组件为附件) 复印纸输送到双面组件时，双面
输送辊1原位传感器（PS23）不能检测到双面输送辊1的原始位置时
E055双面组件横向对位导板驱动故障(双面组件为附件) 当横向对位导板开始原位检测
后，双面驱动电路板检测到超过最大移动量时
E066温湿度传感器故障图象稳定化补正控制时，DC控制板不能检测到温度传感器信号
（TMPSNS）和湿度传感器信号（HUMSNS）时
E100扫描组件的激光故障扫描马达定速旋转后，在2.5秒以上的间隔内，DC控制板检测
到BDERR时
E110激光扫马达故障扫描马达开始定速旋转后，在10秒内不能达到规定旋转数时,扫描
马达定速旋转后，在2.5秒以上的间隔内，检测到BD电路板异常时
E196 DC控制板EEPROM故障DC控制板上的EEPROM（IC212）发生异常时
E197机内通信故障打印机部内的机内通信连续，多次发生时。
或者，在机内通信时DC
控制板一侧的信号接收不能在规定时间内进入时
E198 DC控制板IC异常当DC控制板的IC发生异常时
E202
无代码显示时
操作部的按键不动作时
不能检测到光学系统原始位置,
原稿扫描原位传感器(PS101不良,原稿扫描马达(PM1)/原稿扫描马达电路板不良光学系统动作开始后，不能返回原始位置时
E203原稿扫描马达驱动板与原稿扫描马达的故障进行不需要返回原稿扫描原位传感器的
补偿扫描时，检测到原稿扫帚描原们,返回原稿扫描原位传感器的补偿扫描时，出现失调
E211原稿扫描灯(荧光灯)的热敏电阻断线0℃以下时，在2分钟内原稿扫描灯即使通电也
不能达到10℃，在温度控制中为0℃以下时
E215原搞扫描灯(荧光灯)的热敏电阻短路荧光灯ON信号(FLON)OFF时(包含投入电源
时),原稿扫描灯加热器的热敏电阻检到170℃以上
E216 OFF/ON后,原稿扫描灯(荧光灯)即使经过15秒也不点灯调光传感器经过15秒也检测
不到原稿扫描灯发出的光时
E217原稿扫描灯加热器断开原稿扫描灯加热器的一定温度控制中，扫描灯加热器即使能
电3分钟以上仍然不能超过温度设定值时
E218原稿扫描灯(荧光灯)无灯管错误
灯控板(读取部)异常没有完全装好原稿扫描灯的状态下想要点灯时
灯管的灯丝断开时
E219原稿扫描灯(荧光灯)寿命原稿扫描灯点灯中，检测到原稿扫描灯加热器的热敏电阴
达到150℃以上时
E240DC控制板和读取控制板之间的通信异常电源供给DC控制板后，从读取控制板到
DC控制板的DPPRDY信号0.25秒以上都不能通信时
E243操作部CPU通信异常电源ON后，即使经过20秒，操作部CPU电路板和读取控制
板之间都不能通信时
E351 ECO电路板不良
进行异常的电源遮断时电源投入时
E353读取控制板上的EEPROM和读取控制板(SRAM)的系列号码不一致电源投入时
佳能680代码表
代码显示主要原因检测时序
E355读取部和读取控制板(SRAM)和EEPROM3者的系列号不一致时由维修方式输入读
取部系列号，按OK键后，检测到读取部和读取控制板（SRAM）和EEPROM3者的系列号不一致时
E401供纸马达(M1)不旋转
供纸辊传感器*S50不良供纸马达(M1)的轴上沾有遮蔽物，由于此遮蔽物遮住供纸辊传感器(S5)使之能检测M1的旋转状态。
当S5在1秒内不能进行2次以上的ON/OFF时
E402皮带马达(M3)不良
皮带马达时钟传感器(S10)不良200ms间的皮带马达时钟脉冲数在规定值以下时
E403搬送马(M2)不旋转
搬送马达时钟传感器(S9)不良200ms间的搬送马达时钟脉冲数在规定值以下时
E404排纸马达(M5)不旋转
排纸马达时钟传感器(S13)不良200ms间的排纸马达时钟脉冲数在规定值以下时
E411原稿托盘纸传感器(S1)不良
对位传感器(S3)不良在无排纸的状态下,传感器的输出在2.3V以上时
E545分页器H1的页片拍纸器1的故障在预置动作时,或在面朝下排纸动作中,不管面朝下
拍纸电磁开关1(SL3)是否驱动,拍纸电磁开关传感器(P112)没有检测到电磁开关动作时.或者,不管电磁开关驱动是否停止,拍纸电磁开关传感器都一直检测到电磁开关动作时
E546分页器H1的页片拍纸器2的故障在预置动作时，或在面朝下排纸动作中，不管面
朝下拍纸电磁开关2（SL4）是否驱动，拍纸电磁开关传感器（）112）没有检测到电磁开关动作时。
或者，不管电磁开关驱动是否停止，拍纸电磁开关传感器都一直检测到电磁开关动作时
E677选购件控制板和附件之间的初期化通信错误选购件控制板和附件之间即使经过4秒
也不能通信有可能是电源故障）
与各附件的初期通信故障
E678选购件控制板和附件之间的通令中断错误附件的电源中途初切断时
附件的电缆线中途初拔掉时
E679选购件控制板和附件之间的通令规程错误数据的读入/写出奇偶检查不成功，在规定时间内通信不能结束时
E710 IPC（预置）错误在所定时间（3秒）内，读取部和与读取部关联的附件的IPC同期对位不能为“1”时
E711IPC（错误对位）错误在所定时间（1.5秒）内，读取部和与读取部关联的附件之间的通信中，错误对们10次以上写入数据时
E712输稿器一侧的通信用IC异常时5秒以上，与读取部的通信中途中断时
E717复印数据控制器一侧的通信用IC异常时经过规定时间（3秒），不能再次开通信时没有批定取消断线检测，所该装置拆出组装时
E805排热风扇（FM1）（定影器以及搬送部附近的排气）故障风扇旋转中，1.5秒以上风扇马达时钟信号（FAN1LK）为“H”时
E806排热风扇（FM2）（中间转印鼓附近的排气）故障风扇旋转中，1.5秒以上风扇马达时钟信号（FAN2LK）为“H”时
E807排热风扇（FM3）（向扫描装置附近的排气）故障风扇旋转中，1.5秒以上风扇马达时钟信号（FAN3LK）为“H”时
E808定影驱动电路/电源组故障定影加热器安全电路检测上器鼓掌时
E809电源冷却风扇（FM4）（读取部主电源的冷却）故障风扇旋转中，1.5秒以风扇（FANERR）为“0”时
E810无鼓暗盒电源打开及盖板开合时鼓暗关不是ON时
E812无中间转印鼓（ITD）在规定时间内（约10秒）不中间转印鼓（ITD）的原始位置E813无定影器定影上辊温度检测信号（FXTHL）影下辊温度检测信号（FXTHL）检测到-10℃时
E814鼓暗盒内的感光鼓寿命感光鼓寿命警告后，计数到规印张数时
E903纸仓工作台抬纸臂故障检测到纸仓工作台的抬纸臂马时,抬纸臂升起时间超过规定时间,指纸臂上升中的纸张残量变化过规定时间时。
