电缆截面积的计算公式
电缆平方计算公式
电缆平方计算公式电缆平方计算公式是电缆工程中常用的计算方法之一，用于确定电缆横截面的面积。
在电缆工程中，正确计算电缆的横截面积对于保证电缆的安全运行和传输电能起着关键的作用。
下面将介绍电缆平方计算公式的具体内容和应用。
我们需要了解电缆的横截面是指电缆在某一截面上的几何形状。
电缆横截面的面积决定了电缆所能传输的电流量。
通过计算电缆的横截面积，可以确定电缆的额定电流容量，从而确保电缆在正常工作条件下不会过载。
电缆平方计算公式通常采用的是圆形截面的计算公式，即电缆的横截面为圆形。
根据圆的几何性质，圆的面积等于π乘以半径的平方，即S=πr²。
其中，S表示圆的面积，π是一个常数（约等于3.14159），r表示圆的半径。
在电缆平方计算中，我们需要根据给定的参数来确定电缆的半径。
一般情况下，电缆的直径是已知的，我们可以通过直径除以2来得到半径。
例如，如果电缆的直径为10毫米，那么半径就是5毫米。
通过将半径代入到电缆平方计算公式中，我们就可以得到电缆的横截面积。
假设半径为r，横截面积为S，则有S=πr²。
将半径代入公式中，可以得到S=π(5毫米)²，进一步计算可以得到S≈78.54平方毫米。
在实际的工程计算中，我们通常会遇到不同形状的电缆横截面，如扁平电缆、方形电缆等。
对于这些非圆形的横截面，我们可以通过将其近似为一个圆形来计算其面积。
具体的方法是找到一个与非圆形横截面面积相等的圆形的半径，然后将该半径代入到电缆平方计算公式中进行计算。
除了电缆的横截面积，电缆的导体截面积也是一个重要的参数。
导体截面积是指电缆中导体的横截面的面积。
导体截面积的大小决定了电缆的导电能力，也是电缆额定电流容量的重要依据。
电缆平方计算公式可以通过导体截面积来确定。
一般情况下，导体截面积是已知的，我们可以直接使用该值进行计算。
例如，如果导体截面积为50平方毫米，我们可以将该值代入到电缆平方计算公式中，得到电缆的横截面积。
电缆截面计算公式
电缆截面计算公式一、一般铜导线载流量导线的安全载流量是根据所允许的线芯最高温度、冷却条件、敷设条件来确定的。
一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
<关键点> 一般铜导线的安全载流量为5~8A/mm2，铝导线的安全载流量为3~5A/mm2。
如：2、5 mm2 BVV铜导线安全载流量的推荐值2、58A/mm2=20A4 mm2 BVV铜导线安全载流量的推荐值48A/mm2=32A二、计算铜导线截面积利用铜导线的安全载流量的推荐值5~8A/mm2，计算出所选取铜导线截面积S的上下范围：S=< I /（5~8）>=0、125 I ~0、2 I（mm2） S-----铜导线截面积（mm2） I-----负载电流（A）三、功率计算一般负载（也可以成为用电器，如点灯、冰箱等等）分为两种，一种式电阻性负载，一种是电感性负载。
对于电阻性负载的计算公式：P=UI 对于日光灯负载的计算公式：P=UIcosф，其中日光灯负载的功率因数cosф=0、5。
不同电感性负载功率因数不同，统一计算家庭用电器时可以将功率因数cosф取0、8。
也就是说如果一个家庭所有用电器加上总功率为6000瓦，则最大电流是I=P/Ucosф=6000/220*0、8=34(A)但是，一般情况下，家里的电器不可能同时使用，所以加上一个公用系数，公用系数一般0、5。
所以，上面的计算应该改写成 I=P*数/Ucosф=6000*0、5/220*0、8=17(A)也就是说，这个家庭总的电流值为17A。
则总闸空气开关不能使用16A，应该用大于17A的。
估算口诀：二点五下乘以九，往上减一顺号走。
三五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

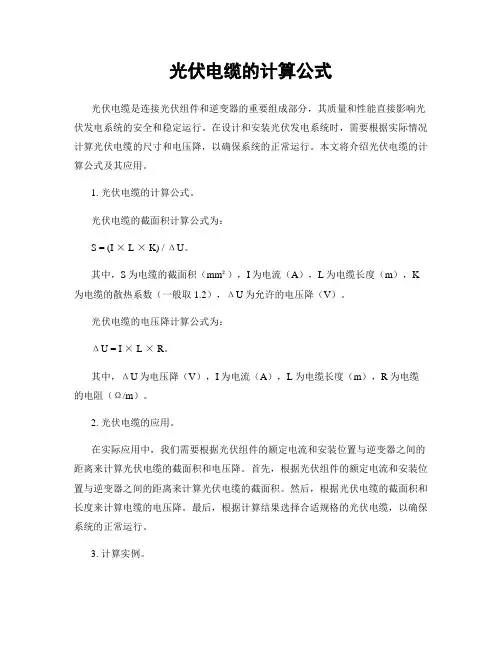

光伏电缆的计算公式
光伏电缆的计算公式光伏电缆是连接光伏组件和逆变器的重要组成部分，其质量和性能直接影响光伏发电系统的安全和稳定运行。
在设计和安装光伏发电系统时，需要根据实际情况计算光伏电缆的尺寸和电压降，以确保系统的正常运行。
本文将介绍光伏电缆的计算公式及其应用。
1. 光伏电缆的计算公式。
光伏电缆的截面积计算公式为：S = (I × L × K) / ΔU。
其中，S为电缆的截面积（mm²），I为电流（A），L为电缆长度（m），K 为电缆的散热系数（一般取1.2），ΔU为允许的电压降（V）。
光伏电缆的电压降计算公式为：ΔU = I × L × R。
其中，ΔU为电压降（V），I为电流（A），L为电缆长度（m），R为电缆的电阻（Ω/m）。
2. 光伏电缆的应用。
在实际应用中，我们需要根据光伏组件的额定电流和安装位置与逆变器之间的距离来计算光伏电缆的截面积和电压降。
首先，根据光伏组件的额定电流和安装位置与逆变器之间的距离来计算光伏电缆的截面积。
然后，根据光伏电缆的截面积和长度来计算电缆的电压降。
最后，根据计算结果选择合适规格的光伏电缆，以确保系统的正常运行。
3. 计算实例。
假设光伏组件的额定电流为10A，安装位置与逆变器之间的距离为20m，电缆的散热系数K取1.2，允许的电压降为2V。
根据上述公式，可以计算出光伏电缆的截面积和电压降。
首先，计算光伏电缆的截面积：S = (10A × 20m × 1.2) / 2V = 120mm²。
然后，计算光伏电缆的电压降：ΔU = 10A × 20m × R。
假设电缆的电阻R为0.1Ω/m，那么电压降为：ΔU = 10A × 20m × 0.1Ω/m = 20V。
根据计算结果，可以选择截面积为120mm²，电压降为20V的光伏电缆。
4. 注意事项。
在计算光伏电缆时，需要注意以下几点：（1）考虑光伏组件的额定电流和安装位置与逆变器之间的距离；（2）选择合适的电缆散热系数K和允许的电压降ΔU；（3）根据计算结果选择合适规格的光伏电缆。
电缆常用的计算公式
常用的计算公式
1、导体的截面
1）单根导体
S = πd2/4 （mm2）
2）正规绞合导体
S = (πd2/4)* n * k1
其中d——导体外径(mm)
n——绞线根数
k1——绞入系数
π——圆周率，3.1416
2、导体的重量
W = S * ρ* L
其中W——导体重量（kg）
ρ——材料密度，铜8.89，铝2.7
L——导体的长度（km）
3、绝缘外径
D = d + 2*t (mm)
其中D——绝缘外径(mm)
d——导体外径(mm)
t——绝缘厚度(mm)
4、绝缘层截面积
S1 = （D2 –d2）*π/4
或S1 = π*（d+t）* t
5、绝缘层的重量
W1 = S1 * ρ* L
其中W1——重量（kg）
ρ——材料密度，PVC为1.42～1.45，XLPE为0.95
L——线芯的长度（km）
护套的外径、截面积、重量与绝缘层计算方法相同。
截~ = （D2 -D2k1——
6、绞合外径
以下介绍的是正规绞合结构的绞合外径计算方法：
正规绞合一般外层的根数比内层多6根。
1+6的结构：D0 = 3 * d
2+8的结构：D0 = 4 * d
3+9的结构：D0 = 4.154 * d
4+10的结构：D0 = 4.414 * d
5+11的结构：D0 = 4.7 * d
如果外面还有一层或多层，则
D = D0 + 2 * n * d
其中n——绞合层数。
电线电缆的计算公式、平方、重量
.125 I ~0.2 I（mm2） S-----铜导线截面积（mm2） I-----负载电流（A）
电线电缆的计算公式、平方、重量
电线电缆的计算公式、平方、重量
铜的重量习惯上不用换算的计算方法：截面积×8.89=kg/km
如120平方毫米计算：120×8.89=1066.8kg/km
“二点五下乘以九，往上减一顺号走”说的是2．5mm2及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm2导线，载流量为2．5×9＝22．5(A)。从4mm2及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm2的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm2及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm2导线的载流量为截面数的3倍；95、120mm2导线载流量是其截面积数的2．5倍，依次类推。
“条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm2铜线的载流量，可按25mm2铝线计算。
估算口诀：
二点五下乘以九，往上减一顺号走。

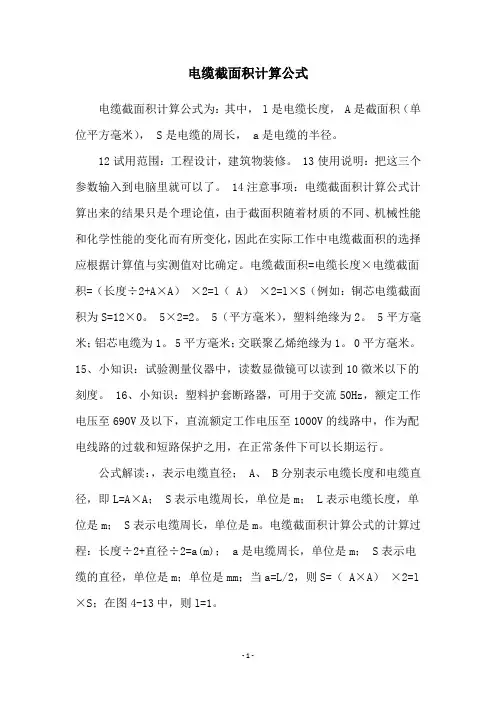

电缆截面积计算公式
电缆截面积计算公式电缆截面积计算公式为：其中， l是电缆长度， A是截面积（单位平方毫米）， S是电缆的周长， a是电缆的半径。
12试用范围：工程设计，建筑物装修。
13使用说明：把这三个参数输入到电脑里就可以了。
14注意事项：电缆截面积计算公式计算出来的结果只是个理论值，由于截面积随着材质的不同、机械性能和化学性能的变化而有所变化，因此在实际工作中电缆截面积的选择应根据计算值与实测值对比确定。
电缆截面积=电缆长度×电缆截面积=（长度÷2+A×A）×2=l（ A）×2=l×S（例如：铜芯电缆截面积为S=12×0。
5×2=2。
5（平方毫米），塑料绝缘为2。
5平方毫米；铝芯电缆为1。
5平方毫米；交联聚乙烯绝缘为1。
0平方毫米。
15、小知识：试验测量仪器中，读数显微镜可以读到10微米以下的刻度。
16、小知识：塑料护套断路器，可用于交流50Hz，额定工作电压至690V及以下，直流额定工作电压至1000V的线路中，作为配电线路的过载和短路保护之用，在正常条件下可以长期运行。
公式解读：，表示电缆直径； A、 B分别表示电缆长度和电缆直径，即L=A×A； S表示电缆周长，单位是m； L表示电缆长度，单位是m； S表示电缆周长，单位是m。
电缆截面积计算公式的计算过程：长度÷2+直径÷2=a(m)； a是电缆周长，单位是m； S表示电缆的直径，单位是m；单位是mm；当a=L/2，则S=（ A×A）×2=l ×S；在图4-13中，则l=1。
- 1 -。
光伏电缆截面积的计算公式
光伏电缆截面积的计算公式
光伏电缆截面积的计算公式取决于电流值和电线长度。
以下是两种计算方法：
方法一：
光伏线缆截面积可以用公式S=pLI/来表达。
S表示光伏线缆截面积，单位
是㎡；p表示电阻率；L表示线缆长度，单位是m；I表示通过光伏线缆的
最大额定电流，单位是A；表示上述提到的光伏线缆电压降，其中U表示其额定工作电压。
方法二：
截面积（mm²）=×I（A）×L（m）/ ΔV（V）。
其中，I为电流值，L为电线长度，ΔV为电线两端电压降的数值。
在实际应用中，我们一般会根据电线长度和最大电流值来选择合适的截面积。
常用的光伏直流线的截面积规格有²、4mm²、6mm²、10mm²、16mm²、25mm²、35mm²、50mm²、70mm²、95mm²等。
请注意，选择合适的截面积需要考虑电线长度、电流大小、环境温度、线材材质以及安装方式等因素。
如需更多信息，建议查阅光伏电缆相关书籍或咨询电缆行业专业人员。
电缆截面积计算公式
电缆截面积计算公式电缆截面积是指电缆内架子包装的导体的截面积，它是电缆传导能力、热量损失以及绝缘材料强度等性能指标的重要参数。
电缆截面积计算公式将电缆截面积的实际值与理论值进行比较，以确保电缆的性能是否符合设计要求以及符合国家标准。
电缆截面积计算公式包括：1）把导体直径d1换算成导体表面积S1，其公式如下：S1 =×d1×d1/42）把绝缘体外径d2换算成绝缘体表面积S2，其公式如下：S2 =×d2×d2/43）电缆截面积计算公式：S=S1-S2上述是最常用的电缆截面积计算公式，但是实际应用中，由于电缆结构及材料的不同，常常会有多种不同的截面积计算公式。
例如，在电缆的截面积计算中，有的电缆还会考虑里程护套的影响，此时，电缆截面积计算公式可以表示为：S = S1-S2-S3。
其中，S3为里程护套芯线截面面积，它可以通过公式S3 =π×（d3-d4）×（d3+d4/4来计算。
电缆截面积的理论计算值一般按照国家标准给出，即GB/T 5023.1-2008《低压电缆用固定技术要求》。
国家标准中规定，电缆截面积的实际值必须大于其理论值的85%，小于其理论值的115%，才算是符合标准的电缆。
此外，电缆的截面积还影响到电缆的重量，常见的电缆的重量计算公式如下：重量W=截面积S×密度ρ×长度L/1000其中，ρ为电缆材料的平均密度，L为电缆长度。
电缆的重量会影响电缆的放线、杆、架设等环节，所以需要确定准确的电缆截面积计算公式。
电缆截面积计算公式对电缆的传导能力及热量损失等指标有着重要的影响，因此在使用时，必须选择正确的电缆截面积计算公式，以保证电缆的性能是否符合设计要求以及符合国家标准的要求。
同时，在计算电缆截面积时，还需要重视检测、测量的准确性，以确保最终电缆性能合格。
电线电缆的常用计算公式
电线电缆的常用计算公式
1.电阻计算公式：
电阻（R）=电阻率（ρ）x长度（L）/截面积（A）
其中，电阻率是材料的特性常数，反映了材料本身导电能力的大小。
2.电压降计算公式：
电压降（V）=电流（I）x电阻（R）
3.电功率计算公式：
电功率（P）=电流（I）x电压（V）
根据欧姆定律，可以利用电流和电压计算得到电功率值。
4.欧姆定律：
电流（I）=电压（V）/电阻（R）
5.线缆电流容量计算公式：
线缆电流容量=根号（绝缘电阻（Ri）/线缆电阻（Rc））xCuAxC
其中，Cu为电流系数，A为线缆截面积，C为电流裕度系数。
6.三相平衡负荷计算公式：
三相平衡负荷=单相容量/(3x平均功率因数x电压)
其中，单相容量为线缆的额定容量，电压为系统电压。
7.电线截面积的计算公式：
A=(KxPxL)/(ρxΔV)
其中，K为系数（取决于电流方式），P为功率，L为距离，ρ为电线电阻率，ΔV为允许的电压降。
8.斯克内指数公式：
ξ = (Σ （Vcc / Rc）) / (n - 1)
其中，ΣVcc为电源电压之和，n为放置在同一通道中的导线数目。
以上列举了一些电线电缆常用的计算公式和基本理论，但实际工程中还应根据具体情况选用合适的公式进行计算。
此外，需要注意的是，电线电缆的计算还要考虑一系列因素，如环境温度、导线长度、导线材质等，不能仅仅依靠计算公式进行操作。
功率和电缆横截面积计算公式
功率和电缆横截面积计算公式首先，我们来了解一些基本概念和公式：1.电流（I）：电流是电子流动的速率，单位为安培（A）。
2.电压（V）：电压是电子流动的推动力，也可以理解为电子流动的差异程度，单位为伏特（V）。
3.电阻（R）：电阻是电流通过导体时的阻碍程度，单位为欧姆（Ω）。
4.功率（P）：功率是指单位时间内的能量转换速率，也可以理解为单位时间内的能量消耗或输出水平，单位为瓦特（W）。
5.电路定律：欧姆定律（U=I*R）、瓦特定律（P=I*V）。
在电力传输中，我们经常需要计算电缆的横截面积和功率。
电缆的横截面积是指电缆截面的大小，常用的单位有平方毫米（mm²）或平方英寸（in²）。
横截面积越大，电缆的导体越宽，其传输能力也越大。
计算功率和电缆横截面积的公式如下：功率（P）=电流（I）*电压（V）电流（I）=功率（P）/电压（V）电阻（R）=电压（V）/电流（I）电阻（R）=ρ*L/S其中，ρ表示电阻率，L表示电缆的长度，S表示电缆的横截面积。
从上述公式可以看出，功率和电缆横截面积之间是通过电流和电压进行关联的。
功率与电流的乘积等于电压，而电流与电阻的乘积等于电压。
如果已知功率和电压，可以通过功率等于电流乘以电压的公式计算出电流；如果已知电流和电阻，可以通过电阻等于电压除以电流的公式计算出电压。
然而，实际情况中，电流和电压往往由电缆的物理特性和电路运行需求确定，因此突破点在于如何确定电缆的横截面积。
电缆的横截面积与电缆的导体尺寸以及电流传输能力直接相关。
一般来说，横截面积越大，电流传输能力越大。
计算电缆的横截面积需要考虑电流的大小以及电缆的材料、长度和最大允许的温升等因素。
一般的做法是根据电流和电缆的材料来选择一个合适的截面积，然后根据选择的横截面积计算电阻。
对于特定材料来说，电阻与电缆的长度成正比，与电缆的横截面积成反比。
因此，当给定电缆的长度和电阻时，可以通过电阻等于电缆的电阻率乘以电缆的长度除以横截面积的公式来计算出电缆的横截面积。
