优利德示波器的使用
优利德示波器的使用ppt课件
屏幕显示对应通道的操作菜单、标志、波形和档位状态信息
将波形往右(顺时针旋转)移动或往左(反时针旋转)移动。
外触发信号输入端口
输出幅值3V， 频率1kHz的方波校准信号。
对应不同的功能键，菜单会有所不同
11
触发控制区
触发信号的设定
2019/12/8
5
2、数字示波器显示界面
2019/12/8
8
3、示波器校准
《电工电子仪器仪表》 一体化课程
2019/12/8
9
4、运行控制区
2019/12/8
《电工电子仪器仪表》 一体化课程
按AUTO键
示波器显示自动 达到最佳适宜观 察的波形。
按下RUN/STOP，按 键为绿色，波形采样 处于运行状态；再按 一下，停止波形采样 且按键变为红色。
22
《电工电子仪器仪表》 一体化课程
6）光标测量
在 CURSOR 模式可以移动光标进行测量，有三种模 式：电压、时间和跟踪。
电压/时间测量方式：光标1或光标2将同时出现，显示 的读数即为二个光标之间的电压或时间值。
十字光标1
十字光标2
2019/12/8
23
8、触发控制系统
《电工电子仪器仪表》 一体化课程
2019/12/8
20
《电工电子仪器仪表》 一体化课程
4) 设置显示系统DISPLAY 使用 DISPLAY 按钮弹出下图所示设置菜单。通过
菜单控制按钮调整显示方式。
点：波形直接显示采样点 YT格式：李萨茹图形，CH1
为X输入，CH2为Y输入
关闭：屏幕波形以
《电工电子仪器仪表》 一体化课程
2019/12/8
优利德 UTD2000CEX+系列使用手册 说明书
UTD2000系列数字存储示波器用户手册序 言尊敬的用户:您好！感谢您选购优利德仪器，为了正确使用本产品，请在使用之前仔细阅读说明书，特别留意“安全注意事项”的部分。
如果您已经阅读完本说明书全文，建议您将说明书妥善的保管，以便在使用过程中进行查阅。
版权与声明版权信息优利德科技(中国)股份有限公司版权所有。
商标信息UNI-T是优利德科技（中国）股份有限公司[UNI-TREND TECHNOLOGY(CHINA)CO.， LTD]的注册商标。
文档版本UTD2000-20210618-REV.1声明●UNI-T 产品受中国或其他国家专利权的保护，包括已取得或正在申请的专利。
●本公司保留更改产品规格和价格的权利●UNI-T 保留所有权利。
许可软件产品由UNI-T 及其子公司或提供商所有，受国家版权法及国际条约规定的保护。
本文中的信息将取代所有以前出版的资料中的信息。
如果原购买者自购买该产品之日起三年内，将该产品出售或转让给第三方，则保修期应为自原购买者从UNI-T或授权的UNI-T分销商购买该产品之日起三年内。
探头及其他附件和保险丝等不受此保证的保护。
如果在适用的保修期内证明产品有缺陷，UNI-T可自行决定是修复有缺陷的产品且不收部件和人工费用，或用同等产品(由UNI-T决定)更换有缺陷的产品。
UNI-T作保修用途的部件、模块和更换产品可能是全新的，或者经修理具有相当于新产品的性能。
所有更换的部件、模块和产品将成为UNI-T的财产。
以下提到的“客户”是指据声明本保证所规定权利的个人或实体。
为获得本保证承诺的服务，“客户”必须在适用的保修期内向UNI-T通报缺陷，并为服务的履行做适当安排。
客户应负责将有缺陷的产品装箱并运送到UNI-T指定的维修中心，同时预付运费并提供原购买者的购买证明副本。
如果产品要运送到UNI-T维修中心所在国范围内的地点，UNI-T应支付向客户送返产品的费用。
如果产品送返到任何其他地点，客户应负责支付所有的运费、关税、税金及任何其他费用。

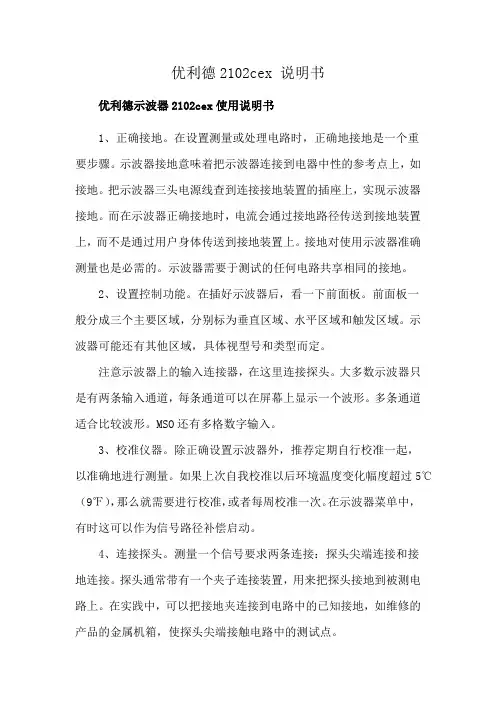

优利德2102cex 说明书
优利德2102cex 说明书优利德示波器2102cex使用说明书1、正确接地。
在设置测量或处理电路时，正确地接地是一个重要步骤。
示波器接地意味着把示波器连接到电器中性的参考点上，如接地。
把示波器三头电源线查到连接接地装置的插座上，实现示波器接地。
而在示波器正确接地时，电流会通过接地路径传送到接地装置上，而不是通过用户身体传送到接地装置上。
接地对使用示波器准确测量也是必需的。
示波器需要于测试的任何电路共享相同的接地。
2、设置控制功能。
在插好示波器后，看一下前面板。
前面板一般分成三个主要区域，分别标为垂直区域、水平区域和触发区域。
示波器可能还有其他区域，具体视型号和类型而定。
注意示波器上的输入连接器，在这里连接探头。
大多数示波器只是有两条输入通道，每条通道可以在屏幕上显示一个波形。
多条通道适合比较波形。
MSO还有多格数字输入。
3、校准仪器。
除正确设置示波器外，推荐定期自行校准一起，以准确地进行测量。
如果上次自我校准以后环境温度变化幅度超过5℃（9℉），那么就需要进行校准，或者每周校准一次。
在示波器菜单中，有时这可以作为信号路径补偿启动。
4、连接探头。
测量一个信号要求两条连接：探头尖端连接和接地连接。
探头通常带有一个夹子连接装置，用来把探头接地到被测电路上。
在实践中，可以把接地夹连接到电路中的已知接地，如维修的产品的金属机箱，使探头尖端接触电路中的测试点。
5、补偿探头。
无缘衰减电压探头必须对示波器进行补偿。
在使用无缘探头前，必须先补偿探头，以使其电气特点于特定示波器均衡。
应该养成每次设置示波器都补偿探头的习惯。
探头调节会降低测量精度。
大多数示波器在前面板的一个端子上提供一个方波参考信号，用来来补偿探头。
优利德示波器的使用课件
同时选择 两个通道的波形， 绿色为ch1，黄色 为ch2。
13
6、通道菜单
《电工电子仪器仪表》 一体化课程
注意：
（1）带宽限制为关闭，允许被测信号含有的高频分量通过，打开状态则阻隔
大于20MHz的高频分量。
（2）探头衰减系数改变仪器的垂直档位比例，设定时必须使探头上的黄色开
关的设定值与输入通道“探头”菜单的衰减系数一致。
2019/8/29
25
《电工电子仪器仪表》 一体化课程
按TRIGGER MENU，改变触发设置。
2019/8/29
按F1键：选择触发类型为边沿、脉宽、视频和交替触发 按F2键：选择“触发源”为 输入通道(CH1、CH2)，外部 触发(EXT、EXT/5)，市电。 按F3键：设置“边沿类型”为 上升 按F4键：设置“触发方式”为 自动、普通和单次 按F5键：设置“触发耦合”为直流，交流，低频抑制和 高频抑制
2019/8/29
按MEASURE键，显示自动测量菜单
按F1返回测量菜单 按F2，选择测量参数的通道 按F3，进入电压类的参数菜单 按F4，进入时间类的参数菜单 按F5，显示/关闭所有测量参数
19
《电工电子仪器仪表》 一体化课程
2)采样系统设置ACQUIRE
采样方式：数字存储示波器按相等的时间间隔对 信号采样以重建波形。
按水平软件 菜单MENU
水平扩展部分波形
2019/8/29
水平扩展后的波形
Zoom菜单, 按 F1 可以关闭视窗扩展而回 到主时基。 按 F3 可以开启视窗扩展， 视窗扩展用来放大一段波形， 以便查看图像细节 设置触发释抑时间
18
8、软件菜单区
《电工电子仪器仪表》 一体化课程
优利德MSO2000X 3000X混合信号数字荧光示波器中文说明书
MSO2000X/3000X 系列混合信号示波器使用手册本手册适用于以下机型：MSO2000X系列MSO3000X系列V1.12024.09序言尊敬的用户:您好！感谢您选购全新的优利德仪器，为了正确使用本仪器，请您在本仪器使用之前仔细阅读本说明书全文，特别有关“安全注意事项”的部分。
如果您已经阅读完本说明书全文，建议您将此说明书进行妥善的保管，与仪器一同放置或者放在您随时可以查阅的地方，以便在将来的使用过程中进行查阅。
版权信息UNI-T优利德科技(中国)股份有限公司版权所有。
UNI-T产品受中国或其他国家专利权的保护，包括已取得或正在申请的专利。
本公司保留更改产品规格和价格的权利。
UNI-T保留所有权利。
许可软件产品由UNI-T及其子公司或提供商所有，受国家版权法及国际条约规定的保护。
本文中的信息将取代所有以前出版的资料中的信息。
UNI-T是优利德科技（中国）股份有限公司[UNI-TREND TECHNOLOGY(CHINA)CO.，LTD]的注册商标。
如果在适用的保修期内证明产品有缺陷，UNI-T可自行决定是修复有缺陷的产品且不收部件和人工费用，或用同等产品（由UNI-T决定）更换有缺陷的产品，UNI-T作保修用途的部件、模块和更换产品可能是全新的，或者经修理具有相当于新产品的性能，所有更换的部件、模块和产品将成为UNI-T的财产。
以下提到的“客户”是指据声明本保证所规定权利的个人或实体。
为获得本保证承诺的服务，“客户”必须在适用的保修期内向UNI-T通报缺陷，并为服务的履行做适当安排，客户应负责将有缺陷的产品装箱并运送到UNI-T指定的维修中心，同时预付运费并提供原购买者的购买证明副本，如果产品要运送到UNI-T 维修中心所在国范围内的地点，UNI-T应支付向客户送返产品的费用，如果产品送返到任何其他地点，客户应负责支付所有的运费、关税、税金及任何其他费用。
本保证不适用于由于意外、机器部件的正常磨损、在产品规定的范围之外使用或使用不当或者维护保养不当或不足而造成的任何缺陷、故障或损坏。
优利德 MSO7000X系列使用手册 说明书
MSO7000X系列混合信号示波器10GSa/s | 2.5GHz | 1Gpts | 2,000,000wfms/s用户手册REV.2.0目录引言 (6)版权信息 (6)商标信息 (6)文档版本 (7)声明 (7)安全要求 (7)环境要求 (10)连接电源 (10)静电防护 (11)文档格式约定 (11)MSO7000X系列混合信号示波器简介 (12)主要特色 (13)1 入门指南 (14)1.1 一般性检查 (14)1.2 使用前准备 (14)1.3 外观尺寸 (16)1.4 前面板介绍 (17)1.5 后面板介绍 (18)1.6 操作面板功能概述 (19)1.7 用户界面介绍 (22)1.8 触摸屏操作 (25)1.9 虚拟键盘 (26)1.10 数字键盘 (27)2 设置垂直系统 (28)2.1 打开/选中/关闭模拟通道 (28)2.2 通道耦合 (29)2.3 带宽限制 (29)2.4 设置垂直档位 (29)2.5 设置垂直位置 (30)2.6 设置偏置电压 (31)2.7 设置单位 (31)2.8 反相 (31)2.9 标签 (31)2.10 调整探头倍率 (32)2.11 多窗口显示 (32)2.12 设置通道延迟 (33)3 设置水平系统 (34)3.1 水平档位 (34)3.2 水平延迟 (34)3.3 Roll滚动模式 (35)4 设置采样系统 (36)4.1 采样率 (36)4.2 采集模式 (38)4.3 存储深度 (40)4.4 ERes (41)5 设置触发系统 (42)5.1 触发系统名词介绍 (42)5.2 边沿触发 (44)5.3 脉宽触发 (45)5.4 视频触发 (46)5.5 斜率触发 (47)5.6 欠幅触发 (48)5.7 延时触发 (49)5.8 超时触发 (50)5.9 持续时间触发 (51)5.10 建立保持触发 (52)5.11 N边沿 (53)5.12 码型 (54)5.13 串行 (54)5.14 区域触发 (66)6 协议解码（选配） (68)6.1 RS232 (68)6.2 I2C (70)6.3 SPI (72)6.4 CAN (74)6.5 CAN-FD (77)6.6 LIN (78)6.7 FlexRay (80)6.8 AudioBus (81)6.9 MIL-STD-1553 (84)6.10 ARINC429 (86)6.11 SENT (88)7 自动测量 (91)7.1 参数测量介绍 (91)7.3 添加测量参数 (95)7.4 测量统计 (95)7.5 测量门限 (96)8 光标测量 (97)8.1 时域光标 (98)8.2 频域光标 (98)9 数学运算 (100)9.1 基本运算 (100)9.2 FFT (100)9.3 滤波 (103)9.4 ERes (107)9.5高级运算 (108)9.6自定义运算 (109)10 参考波形 (112)10.1 打开Ref功能 (112)10.2 调节Ref波形 (112)10.3 关闭参考波形 (113)11 通过/失败测试 (114)11.1 极限测试 (114)11.2 标准测试模板 (115)12 数字通道（选配） (117)12.1 打开/关闭数字通道 (117)12.2 选择逻辑通道 (118)12.3 设置波形大小 (118)12.4 设置阈值电平 (118)13 数字电压表和频率计 (120)13.1 数字电压表 (120)13.2 频率计 (120)14 电源分析（选配） (121)14.1 电源质量分析 (122)14.2 谐波分析 (125)14.3 纹波分析 (126)14.4 开关损耗 (128)14.5 安全工作区 (129)14.6 环路分析 (131)15 抖动分析和眼图（选配） (133)15.1 眼图 (133)15.3 抖动分析 (136)15.4 时钟恢复 (139)15.5 抖动的分解 (139)15.6 抖动测量参数 (140)15.7 测试系统对抖动测试的影响 (140)16 顺序模式 (142)16.1 顺序模式设置 (142)16.2 单帧模式 (143)16.3 连续帧模式 (144)17 XY模式 (146)18 直方图 (150)18.1统计直方图 (150)18.2区域直方图 (152)19 函数/任意波形发生器（选配） (154)19.1 打开和关闭函数/任意波形发生器 (154)19.2 输出连续波信号 (155)19.3 输出调制信号 (158)19.4 输出扫频信号 (161)20 搜索与导航 (162)21 窗口显示设置 (165)21.1 标记显示设置 (165)21.2 余辉 (166)21.3 网格样式 (166)21.4 波形样式 (168)21.5 亮度调节 (168)22 存储与打印 (169)22.1 波形存储和回调 (169)22.2 屏幕图像存储 (170)22.3 存储设置与读取 (172)22.4 外部存储和加载 (173)22.5 数据导出 (174)23 系统功能设置 (175)23.1 显示设置 (175)23.2 自动设置与校准 (175)23.3 通信 (176)23.4 辅助输入与输出 (177)23.5 其它 (178)24 远程控制 (189)24.1 用户自定义编程 (189)24.2 PC软件控制 (189)24.3 WebServer远程控制 (190)25 故障分析 (193)26 附录 (194)26.1 附录A 附件和选件 (194)26.2 附录B 保养和清洁维护 (197)26.3 附录C 保修概要 (197)26.4 附录D 联系我们 (197)引言本用户手册包括 MSO7000X系列示波器有关的重要的安全和安装信息，并包括示波器的基本操作和使用教程。
优利德示波器的使用方法
优利德示波器的使用方法
嘿，你用过优利德示波器不？超牛掰！先把它插上电，打开开关，那感觉就像打开了一个魔法盒子。
然后根据你要测的信号，选好探头，连接到被测电路上。
这就跟给电路找了个小侦探一样。
看着屏幕上的波形，哇塞，那叫一个清晰。
用优利德示波器安全不？那肯定安全呀！它有各种保护措施，不会让你被电到啥的。
稳定性也是杠杠的，不会突然抽风。
就像一个靠谱的小伙伴，关键时刻绝不掉链子。
那它能在哪用呢？哎呀，那可多了去了。
电子工程师搞研发的时候，那是必备神器。
学生做实验也少不了它。
这优势可太明显了，功能强大，操作还简单。
不像有些示波器，复杂得让人头疼。
我有个朋友，他是电子工程师，用优利德示波器解决了好多难题。
有一次，他在调试一个电路，怎么都找不出问题。
用了优利德示波器，一下子就看到了问题所在。
哇，这效果，简直绝了！
优利德示波器真的超棒，谁用谁知道！。
优利德 MSO2000X 3000X混合信号数字荧光示波器中文快速指南 说明书
MSO2000X/3000X 系列混合信号示波器快速指南本手册适用于以下机型：MSO2000X系列MSO3000X系列REV1.02024.05序言尊敬的用户:您好！感谢您选购全新的优利德仪器，为了正确使用本仪器，请您在本仪器使用之前仔细阅读本说明书全文，特别有关“安全注意事项”的部分。
如果您已经阅读完本说明书全文，建议您将此说明书进行妥善的保管，与仪器一同放置或者放在您随时可以查阅的地方，以便在将来的使用过程中进行查阅。
版权信息UNI-T优利德科技(中国)股份有限公司版权所有。
UNI-T产品受中国或其他国家专利权的保护，包括已取得或正在申请的专利。
本公司保留更改产品规格和价格的权利。
UNI-T保留所有权利。
许可软件产品由UNI-T及其子公司或提供商所有，受国家版权法及国际条约规定的保护。
本文中的信息将取代所有以前出版的资料中的信息。
UNI-T是优利德科技（中国）股份有限公司[UNI-TREND TECHNOLOGY(CHINA)CO.，LTD]的注册商标。
如果在适用的保修期内证明产品有缺陷，UNI-T可自行决定是修复有缺陷的产品且不收部件和人工费用，或用同等产品（由UNI-T决定）更换有缺陷的产品，UNI-T作保修用途的部件、模块和更换产品可能是全新的，或者经修理具有相当于新产品的性能，所有更换的部件、模块和产品将成为UNI-T的财产。
以下提到的“客户”是指据声明本保证所规定权利的个人或实体。
为获得本保证承诺的服务，“客户”必须在适用的保修期内向UNI-T通报缺陷，并为服务的履行做适当安排，客户应负责将有缺陷的产品装箱并运送到UNI-T指定的维修中心，同时预付运费并提供原购买者的购买证明副本，如果产品要运送到UNI-T 维修中心所在国范围内的地点，UNI-T应支付向客户送返产品的费用，如果产品送返到任何其他地点，客户应负责支付所有的运费、关税、税金及任何其他费用。
本保证不适用于由于意外、机器部件的正常磨损、在产品规定的范围之外使用或使用不当或者维护保养不当或不足而造成的任何缺陷、故障或损坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
按F1：设置菜单 按F2：可保存10组 操作设置， 按F3：保存设置 按F4：调出设置
2020/2/6
20
《电工电子仪器仪表》 一体化课程
4) 设置显示系统DISPLAY 使用 DISPLAY 按钮弹出下图所示设置菜单。通过
菜单控制按钮调整显示方式。
点：波形直接显示采样点 YT格式：李萨茹图形，CH1
《电工电子仪器仪表》 一体化课程
示波器的使用
2020/2/6
1
一、示波器的种类
1．模拟示波器面板
自动 设置
光标测量
扫描方 式选择
《电工电子仪器仪表》 一体化课程
触发 电平
时基 选择
CH1 CH2 通道
位移 调节
亮 电度 源调 开节 关
字 符 亮 度
输入耦
地 合方式
聚
线
焦
标尺
亮度
垂直偏 转因数
2020/2/6
2020/2/6
15
2）水平衰减
《电工电子仪器仪表》 一体化课程
旋钮波形图
当前扫描频率 为500us/格
顺时针（或逆时针）
旋转
旋钮，
水平扫描速率增大
（或减小）。
2020/2/6
16
3）水平软件菜单MENU
《电工电子仪器仪表》 一体化课程
按水平软件 菜单MENU
水平扩展部分波形
2020/2/6
水平扩展后的波形
2020/2/6
8
3、示波器校准
《电工电子仪器仪表》 一体化课程
2020/2/6
9
4、运行控Байду номын сангаас区
2020/2/6
《电工电子仪器仪表》 一体化课程
按AUTO键
示波器显示自动 达到最佳适宜观 察的波形。
按下RUN/STOP，按 键为绿色，波形采样 处于运行状态；再按 一下，停止波形采样 且按键变为红色。
18
《电工电子仪器仪表》 一体化课程
2)采样系统设置ACQUIRE
采样方式：数字存储示波器按相等的时间间隔对 信号采样以重建波形。
使用 ACQUIRE 按键，弹出采样设置菜单，通 过菜单控制按钮调整采样方式。
2020/2/6
19
《电工电子仪器仪表》 一体化课程
3）存储和调出STORAGE
使用 STORAGE 按键显示存储设置菜单。您可以通 过该菜单对数 字存储示波器内部存储区和USB存储设备 上的波形和设置文件进行保 存和调出操作，也可以对 USB存储设备上的波形文件、设置文件进行
（伏/格）”垂直档位，同时下状态栏对应通道显示的
幅值也会发生变化。粗调以1－2－5步进方式确定垂直
档位灵敏度。细调是在当前档位进一步调节波形的显
示幅度。
当前幅度为 100mV/格
2020/2/6
12
3）信号通道选择
2020/2/6
《电工电子仪器仪表》 一体化课程
按 ch1 ， 选 择 通 道 1 的波形，同时ch1变
软件菜单区
模拟通道输入 通道总控区 水平控制区 外触发输入 探头校准信号 软件操作区
功能说明
高清晰彩色LCD显示器具有320×234 的分辨率。
Auto键为自动搜寻信号和设定。 Run/Stop 键运行或停止波形采样。
调节波形在垂直方向的位置
Measure 键用于自动测量。 Acquire键为采样系统设置。 Storage键为储存/读取USB和内部存储器的图像，波形和设定储存。 Cursor 键为水平与垂直设定的光标。 Display键为显示模式的设定。 Utility键为系统设定。
（3）波形反相设置打开，显示的被测信号波形相位翻转180度。
2020/2/6
14
《电工电子仪器仪表》 一体化课程
7、水平控制系统的设置 主要用于设置水平时基。 1）水平中心位置调整
水平中心 点右移
顺（或逆）时针旋 转水平POSITION旋钮， 波形向右（或向左）移 动。
按SET TO ZERO键： 波形水平中心点回到零 点（中点）
为X输入，CH2为Y输入
关闭：屏幕波形以高刷新率
更新；
2020/2/6
21
《电工电子仪器仪表》 一体化课程
10
《电工电子仪器仪表》
一体化课程 5、垂直控制系统设置 1）垂直位置旋钮：可设置所选通道波形的垂直显
示位置。转动该旋钮显示的波形会上下移动，移动 值则显示于屏幕左下方。
按SET TO ZERO键：波形回到零点（中点）
2020/2/6
11
《电工电子仪器仪表》
2）垂直衰减旋钮：
一体化课程
调整所选通道波形的显示幅度。改变“Volt/div
为绿色
同时选择两 个通道的波形， 绿色为ch1，黄色 为ch2。
13
6、通道菜单
《电工电子仪器仪表》 一体化课程
注意：
（1）带宽限制为关闭，允许被测信号含有的高频分量通过，打开状态则阻隔 大于20MHz的高频分量。
（2）探头衰减系数改变仪器的垂直档位比例，设定时必须使探头上的黄色开 关的设定值与输入通道“探头”菜单的衰减系数一致。
Zoom菜单, 按 F1 可以关闭视窗扩展而回 到主时基。 按 F3 可以开启视窗扩展， 视窗扩展用来放大一段波形， 以便查看图像细节 设置触发释抑时间
17
8、软件菜单区
《电工电子仪器仪表》 一体化课程
1）自动测量MEASURE 按MEASURE键，显示自动测量菜单
2020/2/6
按F1返回测量菜单 按F2，选择测量参数的通道 按F3，进入电压类的参数菜单 按F4，进入时间类的参数菜单 按F5，显示/关闭所有测量参数
《电工电子仪器仪表》 一体化课程
2020/2/6
6
《电工电子仪器仪表》 一体化课程
三、示波器的基本操作方法
1、示波器探头
2020/2/6
7
《电工电子仪器仪表》 一体化课程
2、输入输出通道
“CH1”和“CH2”为信号输入通道，EXT TREIG 为外触发信号输入端， 最右侧为示波器校正信号输出端（输出频率1kHz、幅值3V的方波信号）。
通道1：CH1， 通道2：CH2
屏幕显示对应通道的操作菜单、标志、波形和档位状态信息
将波形往右(顺时针旋转)移动或往左(反时针旋转)移动。
外触发信号输入端口
输出幅值3V， 频率1kHz的方波校准信号。
对应不同的功能键，菜单会有所不同
11
触发控制区
触发信号的设定
2020/2/6
5
2、数字示波器显示界面
2
一、示波器的种类
2．数字示波器面板
《电工电子仪器仪表》 一体化课程
2020/2/6
3
二．数字示波器
1、面板功能
《电工电子仪器仪表》 一体化课程
2020/2/6
4
《电工电子仪器仪表》 数字示波器面板功能说明 一体化课程
编号 1 2 3
4
5 6 7 8 9 10
名称 液晶显示区 运行控制区 垂直控制区
