CH龙骨工艺

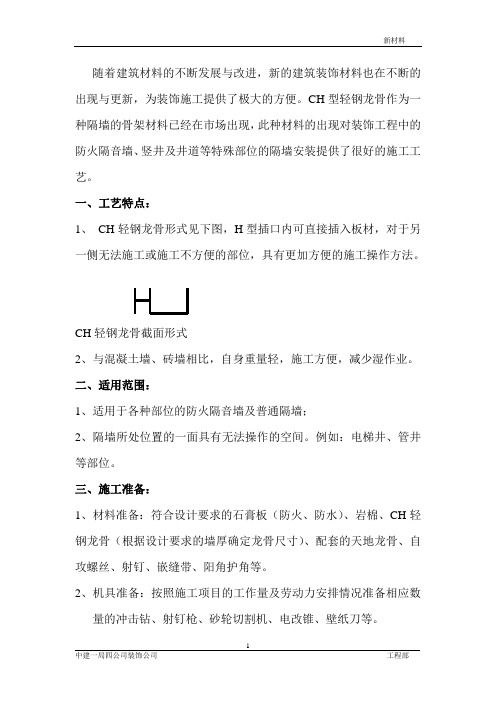

随着建筑材料的不断发展与改进，新的建筑装饰材料也在不断的出现与更新，为装饰施工提供了极大的方便。

CH型轻钢龙骨作为一种隔墙的骨架材料已经在市场出现，此种材料的出现对装饰工程中的防火隔音墙、竖井及井道等特殊部位的隔墙安装提供了很好的施工工艺。

一、工艺特点：
1、CH轻钢龙骨形式见下图，H型插口内可直接插入板材，对于另一侧无法施工或施工不方便的部位，具有更加方便的施工操作方法。

CH轻钢龙骨截面形式
2、与混凝土墙、砖墙相比，自身重量轻，施工方便，减少湿作业。

二、适用范围：
1、适用于各种部位的防火隔音墙及普通隔墙；
2、隔墙所处位置的一面具有无法操作的空间。

例如：电梯井、管井等部位。

三、施工准备：
1、材料准备：符合设计要求的石膏板（防火、防水）、岩棉、CH轻钢龙骨（根据设计要求的墙厚确定龙骨尺寸）、配套的天地龙骨、自攻螺丝、射钉、嵌缝带、阳角护角等。

2、机具准备：按照施工项目的工作量及劳动力安排情况准备相应数
量的冲击钻、射钉枪、砂轮切割机、电改锥、壁纸刀等。

3、人员准备：根据所施墙面体积情况酌情考虑，但必须具备技术员一名，责任师一名，放线工两名，技术工人至少六名。

4、作业条件：
4.1结构工程施工完毕并已通过验收，地面抹灰工程施工完毕并通过验收。

4.2现场轴线验收完毕。

4.3施工专项施工方案已编制并报批完毕。

4.4大面积施工之前应做样板，样板验收合格后方可进行大面积施工。

4.5所有的穿墙的管线均已安装完毕。

四、施工工序流程：
五、施工技术措施：
1、基层清理：将基层表面清理干净，地面要清洁，抹灰面要坚固。

2、基层放线：根据现场提供的轴线和设计图纸在地面和墙面上弹出墙面龙骨控制线。

3、导墙施工：按照设计要求在地面上做导墙，导墙的宽度一般与天地龙骨宽度一致。

4、安装天地龙骨：按照弹线位置进行安装天地龙骨，天地龙骨与地面顶棚之间用射钉固定，固定间距不得大于600MM，龙骨接头处距边缘25MM必须有一个射钉固定。

5、CH龙骨就位：将CH龙骨按照墙面高度切割后插入天地龙骨内，先不固定。

6、安装龙骨内侧板：将板材插入CH龙骨的插口内，将龙骨用抽芯铆钉固定，龙骨间距应小于600MM，如有防火要求的隔墙，CH龙骨不与天龙骨固定，按照插一块板，固定一块板的顺序进行施工。

隔墙高度超过板材长度时，需要在板材（石膏板）接头处增加一根横撑龙骨，横撑龙骨的宽度应为CH龙骨截面宽度减掉插板的厚度，并且相临两块板的接头应交错布置。

7、填塞岩棉：根据设计要求在龙骨中填塞岩棉，填塞要密实饱满。

8、安装另一侧板材（石膏板）：从墙的一端开始安装外侧的板材，安装时用自攻螺丝固定，板边钉距200MM，板中钉距300MM，螺丝距板材边缘不得小于10MM，不得大于15MM，板缝螺丝应交错排列，也可并列。

9、接缝及护角处理：在板缝位置刮嵌缝腻子，刮腻子前应先将板缝清理干净，用小刀把腻子嵌入板缝，与板缝填实刮平。

然后粘贴接缝带，待嵌缝腻子终凝后，即可粘贴接缝带，选用稠度较稀的底层腻子，在接缝带上薄刮一层（厚度约为1MM），宽度与接缝带宽度一致，随
即粘贴接缝带。

粘贴时应用刮刀从上至下，顺着一个方向刮平刮直，赶出腻子与接缝带之间的气泡。

阳角处要安放阳角护角，用钉子固定，钉帽要砸入内部。

10、成品保护：施工完毕要对已完工序进行保护，不得用硬物磕碰饰面。

六、质量验收标准及保证措施：
1、保证项目：
1.1材料的品种、级别、规格、颜色等应符合设计和国家现行有关标准的规定。

1.2面板安装必须牢固，无脱层、翘曲折裂、缺棱掉角等现象。

1.3龙骨安装位置必须准确，连接牢固、无松动，正确选用龙骨系列，并符合产品质量组合要求。

2、基本项目：
2.1面板表面应达到优良，表面平整、洁净，拼缝严密顺直、光滑，不露钉帽，无返锈、麻点和锤印，套割电器盒位置准确，边缘整齐，套割方正。

2.2接缝质量：接缝均匀、宽窄一致、顺直，位于龙骨上，自供螺丝间距符合有关标准的规定。

2.3隔音墙面内填充材料应用料干燥，铺设厚度均匀填充密实，接头无空隙，无下坠。

3、允许偏差项目：
4、质量保证措施：
4.1所有进场材料必须经过验收，合格后才可用于工程施工中。

4.2所有进场的材料要进行妥善的保管，要码放整齐，不得乱堆乱放，尤其是板材一定要在下面垫平，以免板材变形。

龙骨要注意不要受潮，免得龙骨生锈。

七、安全注意事项：
1、现场使用的电动工具必须具有漏电保护装置，并应设置专人负责检修。

2、使用的脚手架要设置防滑装置，以免发生安全事故。

3、进入施工现场的人员一定要进行安全教育。

4、施工操作人员在施工之前要进行安全交底。

八、应用实例：
北京工商银行总行营业办公楼工程，由美国SOM公司设计，特殊部位隔墙共计3200M2采用了以上工艺进行施工。
