声光效应物理实验报告

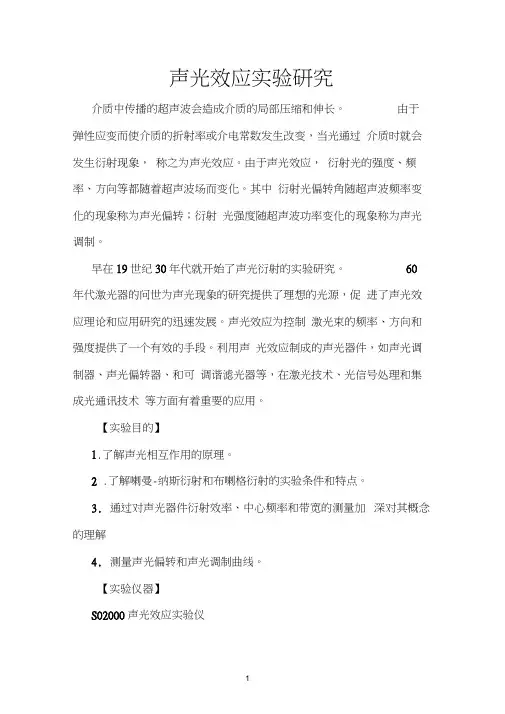

声光效应实验研究介质中传播的超声波会造成介质的局部压缩和伸长。
由于弹性应变而使介质的折射率或介电常数发生改变，当光通过介质时就会发生衍射现象，称之为声光效应。
由于声光效应，衍射光的强度、频率、方向等都随着超声波场而变化。
其中衍射光偏转角随超声波频率变化的现象称为声光偏转；衍射光强度随超声波功率变化的现象称为声光调制。
早在19世纪30年代就开始了声光衍射的实验研究。
60年代激光器的问世为声光现象的研究提供了理想的光源，促进了声光效应理论和应用研究的迅速发展。
声光效应为控制激光束的频率、方向和强度提供了一个有效的手段。
利用声光效应制成的声光器件，如声光调制器、声光偏转器、和可调谐滤光器等，在激光技术、光信号处理和集成光通讯技术等方面有着重要的应用。
【实验目的】1.了解声光相互作用的原理。
2 .了解喇曼-纳斯衍射和布喇格衍射的实验条件和特点。
3.通过对声光器件衍射效率、中心频率和带宽的测量加深对其概念的理解4.测量声光偏转和声光调制曲线。
【实验仪器】S02000声光效应实验仪【实验原理】当超声波在介质中传播时，将引起介质的弹性应变作时间和空间上的周期性的变化，并且导致介质的折射率也发生相应变化。
当光束通过有超声波的介质后就会产生衍射现象，这就是声光效应。
有超声波传播的介质如同一个相位光栅。
声光效应有正常声光效应和反常声光效应之分。
在各项同性介质中，声-光相互作用不导致入射光偏振状态的变化，产生正常声光效应。
在各项异性介质中，声 -光相互作用可能导致入射光偏振状态的变化，产生反常声光效应。
反常声光效应是制造高性能声光偏转器和可调滤波器的基础。
正常声光效应可用喇曼-纳斯的光栅假设作出解释，而反常声光效应不能用光栅假设作出说明。
在非线性光学中，利用参量相互作用理论，可建立起声-光相互作用的统一理论，并且运用动量匹配和失配等概念对正常和反常声光效应都可作出解释。
本实验只涉及到各项同性介质中的正常声光效应。
设声光介质中的超声行波是沿y方向传播的平面纵波，其角频率为3，波长为入波矢为k。
声光效应总结报告范文(3篇)
第1篇一、引言声光效应是一种重要的物理现象，指的是声波在传播过程中与物质相互作用，导致物质的折射率发生变化的现象。
声光效应在光学、声学、光电子学等领域有着广泛的应用，如声光调制、声光隔离、声光开关等。
本文对声光效应的基本原理、研究进展、应用领域及发展趋势进行总结。
二、声光效应的基本原理声光效应的产生与声波在介质中的传播有关。
当声波传播到介质中时，介质的密度和折射率会发生变化，从而影响光波的传播。
根据声波与光波的相互作用，声光效应可分为以下几种类型：1. 声光折射：声波传播到介质中，使介质折射率发生变化，导致光波发生折射。
2. 声光衍射：声波与光波相互作用，使光波发生衍射。
3. 声光吸收：声波传播到介质中，使介质吸收部分光能。
4. 声光散射：声波传播到介质中，使光波发生散射。
三、声光效应的研究进展1. 声光材料的研究：近年来，随着声光材料研究的深入，新型声光材料不断涌现，如声光晶体、声光玻璃等。
这些材料具有优异的声光特性，为声光效应的应用提供了更多选择。
2. 声光器件的研究：声光器件是声光效应应用的关键，近年来，声光器件的研究取得了显著进展。
例如，声光调制器、声光隔离器、声光开关等器件在通信、光学传感等领域得到了广泛应用。
3. 声光效应在光学领域的应用：声光效应在光学领域具有广泛的应用，如光纤通信、激光雷达、光学成像等。
通过声光效应，可以实现光波的调制、隔离、开关等功能。
四、声光效应的应用领域1. 通信领域：声光调制器在光纤通信系统中具有重要作用，可以实现高速数据传输。
2. 光学传感领域：声光传感器具有高灵敏度、高稳定性等优点，在光学传感领域具有广泛应用。
3. 光学成像领域：声光效应在光学成像领域可以实现图像的快速处理、增强等功能。
4. 激光雷达领域：声光效应在激光雷达系统中可用于距离测量、目标识别等。
五、声光效应的发展趋势1. 新型声光材料的研究：未来，新型声光材料的研究将更加注重材料性能的优化，以满足不同应用领域的需求。
声光效应实验报告 华科大近代物理实验
声光效应实验报告November 19 2011当超声波在介质中传播时，将引起介质的弹性应变作时间上和空间上的周期性的变化，并且导致介质的折射率也发生相应的变化。
当光束通过有超声波的介质后就会产生衍射现象，这就是声光效应声光效应实验报告一、实验目的1．了解声光效应的原理。
2．了解喇曼—纳斯衍射和布喇格衍射的实验条件和特点。
3．通过对声光器件衍射效率，中心频率和带宽等的测量，加深对其概念的理解。
4．测量声光偏转和声光调制曲线。
二、实验原理当超声波在介质中传播时，将引起介质的弹性应变作时间上和空间上的周期性的变化，并且导致介质的折射率也发生相应的变化。
当光束通过有超声波的介质后就会产生衍射现象，这就是声光效应。
有超声波传播着的介质如同一个相位光栅。
设声光介质中的超声行波是沿у方向传播的平面纵波，其角频率为w s，波长为λs，波矢为k s。
入射光为沿х方向传播的平面波，其角图 1 声光衍频率为w ，在介质中的波长为λ，波矢为k 。
介质内的弹性应变也以行波形式随声波一起传播。
由于光速大约是声波的105倍，在光波通过的时间内介质在空间上的周期变化可看成是固定的。
当超声波在各向同性的介质中传播时，微小应变引起的折射率的变化为3012n n PS ∆=-设光束垂直入射通过厚度为L 的介质，则前后两点的相位差为()()00,sin s s k n y t L t k y ΦΦδΦω∆==∆+-当光束斜入射时，如果声光作用的距离满足L ＜λS2 ／2λ，则各级衍射极大的方位角θm 由下式决定。
布喇格角满足称为布喇格条件。
因为布喇格角一般都很小，故衍射光相对于入射光的偏转角φ为式中，νS 为超声波波速，f S 为超声波频率2B ss s i f nv λλλΦ=≈=在布喇格衍射的情况下，一级衍射光的衍射效率为三、实验仪器声光器件，功率信号源，CCD光强分布测量仪，USB100计算机数据采集盒，模拟通信收发器，光电池盒，半导体激光器，光具座，示波器和频率计等四、实验步骤1.观察喇曼-纳斯衍射和布喇格衍射，比较两种衍射的实验条件和特点2.调出布喇格衍射，用示波器测量衍射角，先要解决“定标”的问题，即示波器X方向上的1格等于CCD器件上多少象元，或者示波器上1格等于CCD器件位置X方向上的多少距离3.布喇格衍射下测量衍射光相对于入射光的偏转角φ与超声波频率（即电信号频率）fs的关系。
物理实验报告_声光效应与光拍法测光的速度
物理实验报告_声光效应与光拍法测光的速度实验目的：1. 了解声光效应的基本现象和原理；2. 学习用声光效应测量超短时间间隔的方法；3. 了解光的速度的测量方法；4. 学会用光拍法测量光的速度。
实验原理：1. 声光效应的基本原理：当一个物体以比声速更大的速度运动时，在其前进方向上会产生压力波，即激发出横波和纵波，这种现象称为激波。
激波是一种能量传递和物质传递的物理现象。
当激波遇见某些物体的表面时，会激起产生物体振动，这种现象就是声光效应。
2. 声光效应的应用：利用声光效应可以测量微小时间间隔。
由于声音在空气中的速度与温度、湿度等因素有关，因此不能用来精确地测量时间。
但是，由于光速恒定，因此可以用声光效应来测量超短时间间隔，这是一种精度较高的方法。
3. 光速的测量方法：利用光的折射现象可以测定光的速度。
测定光速的最简单方法是将一束光射入水中，用透明的圆柱形容器将光束引向垂直于水面的黑色标线上，然后根据圆柱形容器的内径和水的折射率计算光速。
4. 光拍法的原理：利用光拍法可以测量光的速度。
该方法需要两个发光源，并将它们放置在一定的距离上，在一定的时间间隔内，它们向着一个目标射出光束。
当两束光到达目标后，它们会在目标上产生一些互相干涉的条纹，利用条纹的位置与时间间隔，可以计算出光的速度。
实验器材：1. 放大声光放置装置；2. 铝制矩形试样；3. 随时器；4. 透明的圆柱形容器；5. 黑色标线；6. 电子扫描显微镜；7. 两个发光源；8. 两个光学棒；9. 相机和三脚架。
实验步骤和记录：1. 将铝制矩形试样置于放大声光放置装置上，滑动可调节的小轮，使得矩形试样以高速运动。
2. 打开随时器，开始计时，当矩形试样运动到一定位置时，触发放大声光放置装置，使其发生声光效应并记录时间。
3. 重复以上步骤，记录多组数据，并计算平均值。
4. 将透明的圆柱形容器注满水，并将光束引向垂直于水面的黑色标线上，记录圆柱形容器的内径和水的折射率。
声光电小实验报告
一、实验目的1. 了解声光效应的基本原理。
2. 掌握声光效应实验的操作步骤。
3. 通过实验观察声光效应现象，加深对声光效应的理解。
4. 培养学生的动手能力和科学探究精神。
二、实验仪器与材料1. 声光效应实验装置一套2. 超声波发生器3. 光栅4. 光源5. 接收器6. 激光笔7. 导线若干8. 螺丝刀9. 记录本三、实验步骤1. 搭建实验装置：（1）将超声波发生器固定在实验台上。
（2）将光栅放置在超声波发生器前方，调整光栅与超声波发生器的距离。
（3）将光源放置在光栅前方，调整光源与光栅的距离。
（4）将接收器放置在光源后方，调整接收器与光源的距离。
（5）连接实验装置的电源和导线。
2. 调整实验参数：（1）调整超声波发生器的频率，使其在实验要求的范围内。
（2）调整光源的功率，使其在实验要求的范围内。
（3）调整光栅与超声波发生器、光源与光栅、接收器与光源的距离，使其在实验要求的范围内。
3. 观察声光效应现象：（1）打开实验装置的电源，观察接收器接收到的光信号。
（2）调整超声波发生器的频率，观察接收器接收到的光信号的变化。
（3）调整光源的功率，观察接收器接收到的光信号的变化。
4. 记录实验数据：（1）记录实验装置的参数，如超声波发生器的频率、光源的功率、光栅与超声波发生器、光源与光栅、接收器与光源的距离等。
（2）记录接收器接收到的光信号的变化情况。
四、实验结果与分析1. 实验现象：在实验过程中，当超声波发生器产生超声波时，光栅会发生衍射现象，衍射光通过光源照射到接收器上。
当调整超声波发生器的频率时，衍射光的位置会发生改变，从而影响接收器接收到的光信号。
2. 数据分析：通过实验数据的分析，我们可以得出以下结论：（1）声光效应现象的存在与超声波的频率、光源的功率、光栅与超声波发生器、光源与光栅、接收器与光源的距离等因素有关。
（2）当超声波的频率增加时，衍射光的位置会向远离光栅的方向移动。
（3）当光源的功率增加时，接收器接收到的光信号会增强。
声光效应实验
声光效应实验一、 实验目的1．理解声光效应的原理，了解Ramam －Nath 衍射和Bragg 衍射的分别。
2．测量声光器件的衍射效率和带宽等参数，加深对概念的理解。
3．测量声光偏转的声光调制曲线。
4．模拟激光通讯。
二、 实验原理(一) 声光效应的物理本质——光弹效应介质的光学性质通常用折射率椭球方程描述Pockels 效应：介质中存在声场，介质内部就受到应力，发生声应变，从而引起介质光学性质发生变化，这种变化反映在介质光折射率的或者折射率椭球方程系数的变化上。
在一级近似下，有各向同性介质中声纵波的情况，折射率n 和光弹系数P 都可以看作常量，得 其中应变表示在*方向传播的声应变波，S 0是应变的幅值，/s k v =Ω是介质中的声波数，2f πΩ=为角频率，v s 为介质中声速，/s v f Λ=为声波长。
P 表示单位应变所应起的2(1/)n 的变化，为光弹系数。
又得 其中3012n PS μ=是“声致折射率变化〞的幅值。
考虑如图1的情况，压电换能器将驱动信号U(t)转换成声信号，入射平面波与声波在介质中〔共面〕相遇，当光通过线度为l 的声光互作用介质时，其相位改变为：其中002/k πλ=为真空中光波数，0λ是真空中的光波长，00nk l ∆Φ=为光通过不存在超声波的介质后的位相滞后，项()0sin k l kx t μ-Ω为由于介质中存在超声波而引起的光的附加位相延迟。
它在*方向周期性的变化，犹如光栅一般，故称为位相光栅。
这就是得播送阵面由原先的平面变为周期性的位相绉折，这就改变了光的传播方向，也就产生了所谓的衍射。
与此同时，光强分布在时间和空间上又做重新分配，也就是衍射光强受到了声调制。
(二) 声光光偏转和光平移从量子力学的观点考虑光偏转和光频移问题十分方便。
把入射单色平面光波近似看作光子和声子。
声光相互作用可以归结为光子和声子的弹性碰撞，这种碰撞应当遵守动量守恒和能量守恒定律，前者导致光偏转，后者导致光频移。
声光效应实验实验报告
声光效应实验实验报告一、实验目的1、了解声光效应的基本原理。
2、测量声光偏转的特性曲线。
3、观察声光调制现象。
二、实验原理当超声波在介质中传播时，会引起介质的弹性应变，从而导致介质的折射率发生周期性变化，形成超声光栅。
当一束光通过超声光栅时，会发生衍射现象，这就是声光效应。
根据声光相互作用的长度 L 和超声波长λs 的大小关系，可以将声光效应分为喇曼纳斯衍射和布拉格衍射两种类型。
在喇曼纳斯衍射中，L 较小，光波通过超声场时，其位相受到周期性的调制，衍射光的强度分布类似于普通光栅的衍射。
在布拉格衍射中，L 较大，且声光相互作用较强，此时入射光只在特定的方向上发生衍射，具有较高的衍射效率。
三、实验仪器1、声光效应实验仪2、半导体激光器3、光电探测器4、示波器5、频率计四、实验步骤1、仪器连接将半导体激光器、声光器件、光电探测器等按照实验仪器的说明书进行连接。
确保各仪器之间的连接稳定可靠，避免接触不良。
2、光路调整打开激光器，调整光路，使激光束垂直入射到声光器件的表面。
通过微调装置，使衍射光能够准确地照射到光电探测器上。
3、观察衍射现象开启超声信号源，逐渐增加超声功率，观察衍射光斑的变化。
注意区分喇曼纳斯衍射和布拉格衍射的特征。
4、测量偏转特性固定入射光的波长和超声功率，改变超声频率，测量衍射光的偏转角。
记录不同频率下的偏转角数据。
5、观察调制现象将示波器接入光电探测器的输出端，观察调制信号的波形。
改变调制信号的频率和幅度，观察波形的变化。
五、实验数据与处理1、偏转特性测量记录了不同超声频率下衍射光的偏转角，如下表所示：｜超声频率（MHz）｜偏转角（度）｜｜：：｜：：｜｜ 10 ｜ 52 ｜｜ 15 ｜ 78 ｜｜ 20 ｜ 105 ｜｜ 25 ｜ 131 ｜｜ 30 ｜ 158 ｜根据数据绘制超声频率与偏转角的关系曲线，通过曲线可以看出，偏转角随着超声频率的增加而增大，呈现出一定的线性关系。
2、调制现象观察观察到调制信号的频率和幅度变化时，示波器上的波形相应地发生改变。
