CASS道路断面法土方计算
南方CASS断面法计算土方步骤
南方CASS断面法计算土方步骤
一、定义及含义
1、南方CASS断面法：南方CASS断面法是一种用于土方量算的快速
计算法，由南方公司开发，它采用模型断面作为计算土方的依据，根据断
面形状，以比较简单的方法映射出复杂的土方体积，是一种非常有效的量
算方法。
2、土方：土方指的是对工程地基需要测量的挖掘或回填土方体积，
土方量的测量实质上就是挖掘意图面积和回填意图面积的测量，确定挖掘
数量和回填数量，后者一般比前者多，得出总体积就是测量出的土方体积。
二、计算土方的步骤
1、准备断面图：首先，在开始计算土方之前，我们需要准备断面图，根据断面图可以确定工程的挖掘和回填深度，以及挖掘后的稳定断面形状，从而确定土方的断面图。
2、确定模型断面：接下来，我们需要确定模型断面，即将断面图中
的复杂几何形状抽象成简单的南方CASS断面模型，如常见的双曲线断面、心形断面等，这一步是南方CASS断面法最重要的环节。
3、计算模型断面土方体积：计算模型断面土方体积是执行南方CASS
断面法最重要的步骤，根据选定的断面模型，以及模型断面平面上的挖掘
深度和回填深度，采用南方CASS断面法计算出断面体积。
4、汇总土方体积：最后。
南方CASS道路断面法土方计算
道路断面类型和选择
道路断面类型：直线型、曲线型、折线型
适用范围：不同类型道路断面适用于不同条件的路段
优缺点比较：各种类型道路断面的优缺点比较分析
选择依据：地形、地质、交通量、道路等级等
道路断面设计和参数设置
道路断面设计：根据地形、交通量等因素确定断面形式，如单幅路、双幅路等。
南方CASS道路断面法土方计算
, a click to unlimited possibilities
汇报人：
单击此处添加目录项标题
南方CASS道路断面法概述
数据准备和输入
道路断面设计和绘制
土方量计算和输出
精度和误差分析
目录
添加章节标题
01
南方CASS道路断面法概述
02
定义和原理
1
定义：南方CASS道路断面法是一种基于GIS技术的道路土方计算方法，通过断面法对道路进行土方量计算。
可视化效果：颜色、线条等视觉元素增强展示效果
展示内容：计算结果、断面图、高程变化等
输出方式：表格、图形等多种形式
精度和误差分析
06
精度评估方法和标准
提高精度的方法：针对影响精度的因素，采取相应的措施和方法，如数据预处理、参数优化等。
影响因素：分析影响计算精度的因素，如数据来源、数据处理方法、参数设置等。
计算步骤和流程
执行土方计算，生成土方量清单
确定土方计算范围和边界条件
输入道路设计参数，包括道路宽度、设计高程等
打开南方CASS软件，选择道路断面法模块
数据准备和输入
03
数据来源和收集
测量数据：通过实地测量获取道路断面数据
设计图纸：从设计单位获取道路设计图纸，了解道路断面设计
南方CASS道路断面法土方计算
南方CASS道路断面法土方计算!道路断面法土方计算。
第一步：生成里程文件。
里程文件用离散的方法描述了实际地形。
接下来的所有工作都是在分析里程文件里的数据后才能完成的。
生成里程文件常用的有四种方法，点取菜单“工程应用”，在弹出的菜单里选“生成里程文件”，CASS 7.0提供了四种生成里程文件的方法，如图8-10：图8-10 生成里程文件菜单1．由纵断面生成在CASS 2008中综合了以前由图面生成和由纵断面生成两者的优点。
在生成的过程中充分体现灵活、直观、简捷的设计理念，将图纸设计的直观和计算机处理的快捷紧密结合在一起。
l 在使用生成里程文件之前，要事先用复合线绘制出纵断面线。
l 用鼠标点取“工程应用\生成里程文件\由纵断面生成\新建”。
l 屏幕提示：请选取纵断面线：用鼠标点取所绘纵断面线弹出如图8-11所示对话框：图8-11由纵断面生成里程文件对话框中桩点获取方式：结点表示结点上要有断面通过；等分表示从起点开始用相同的间距；等分且处理结点表示用相同的间距且要考虑不在整数间距上的结点。
横断面间距：两个断面之间的距离此处输入20横断面左边长度：输入大于0的任意值，此处输入15。
横断面右边长度：输入大于0的任意值，此处输入15。
选择其中的一种方式后则自动沿纵断面线生成横断面线。
如图8-12所示图8-12由纵断面生成横断面其他编辑功能用法如下：图8-13横断面线编辑命令添加：在现有基础上添加横断面线。
执行“添加”功能，命令行提示：选择纵断面线用鼠标选择纵断面线；输入横断面左边长度：(米) 20输入横断面右边长度：(米) 20选择获取中桩位置方式：(1)鼠标定点(2)输入里程<1> 1表示直接用鼠标在纵断面线上定点。
2表示输入线路加桩里程。
指定加桩位置：用鼠标定点或输入里程。
变长：可将图上横断面左右长度进行改变；执行“变长”功能，命令行提示：选择纵断面线：选择横断面线：选择对象：找到一个选择对象：输入横断面左边长度:(米) 21输入横断面右边长度:(米) 21，输入左右的目标长度后该断面变长。
南方cass断面法计算土方量详细步骤及文件格式
南方cass断面法计算土方量
1.首先要编辑好原地表的里程文件,在文本里编辑,之后保存成xxx.hdm格式，里程文件的格式为：
begin,5315:1 begin，桩号：编号
-10,6.803 左幅居中10米，高程6.803
-6,6.846
0,6.894
5,6.209
10,6.126
begin,5340:2
-10,6.889
-6,6.927
0,6.995
5,6.846
10,6.279
2、编辑道路设计参数文件。
可在工程应用-断面法土方计算-道路设计参数文件，在这里面可以编辑
3、编辑好后保存为xxx.txt格式。
4、在工程应用-断面法土方计算-道路断面，打开道路断面设计参数对话框，加载保存的里程文件和横断面设计文件。
5、确定生成横断面带帽图
6、在工程应用-断面法土方计算-图面土方计算（EXCLE）,框选所有横断面得填挖土石方表。
南方CASS道路断面土方计算教程
南方CASS工程应用--道路断面土方计算实例教程一、系统环境：（1）操作系统 WIN XP ；（2）应用环境：南方CASS7.0 FOR CAD2004 或CAD2006二、实例数据：坐标高程数据文件：dgx.dat （路径：\Program Files\CASS70\DEMO\dgx.dat ）三、准备工作：展绘坐标数据文件dgx.dat 中的测点点号，并绘制等高线。
基本操作如下：（1）【绘图处理】菜单--【展野外测点点号】；弹出“输入坐标数据文件名”对话框中，打开dgx.dat文件，展绘出测点点号；（2）【等高线】菜单--【建立DTM】；弹出“建立DTM”对话框中，“选择建立DTM方式”中单选“又数据文件生成”；“坐标数据文件名”中打开dgx.dat文件；“结果显示”中单选“显示建三角网结果”；单击【确定】完成DTM的建立。
（3）【等高线】菜单--【绘制等高线】；弹出“绘制等值线”对话框，修改“等高距”为0.5米；“拟合方式”中单选“三次B样条拟合”；单击【确定】完成等高线的绘制。
（4）【等高线】菜单--【删三角网】。
四、道路断面设计阶段工作：1. 设计线路走向，即确定纵断面线：在等高线地形图中绘制道路的纵断面剖面线：使用pline绘多段线命令，连接dgx.dat 中测点点号421和 227，起点测点421，终点测点227。
如图所示：2. 绘制道路的纵断面图，以便下一步中确定“横断面设计文件”中的各个横断面的中桩设计高。
基本操作如下：【工程应用】菜单-【绘断面图】-【根据已知坐标】，弹出“断面线上取值”对话框，在“选择已知坐标获取方式”中单选“由数据文件生成”；在“坐标数据文件名”中打开dgx.dat文件；注意在“采样间距”中输入25米（该值可输入与横断面间距相同的数值，便于查看横断面个数及其中桩处的地面高程，并最终确定各里程处横断面的中桩设计高程）；单击【确定】按钮。
弹出“绘制纵断面图”对话框，在“断面图比例”中默认横向1：500；纵向1：100；在“断面图位置”中单击“···”按钮，用鼠标在绘图区空白处指定纵断面图左下角坐标，返回“绘制纵断面图”对话框后，单击【确定】按钮。

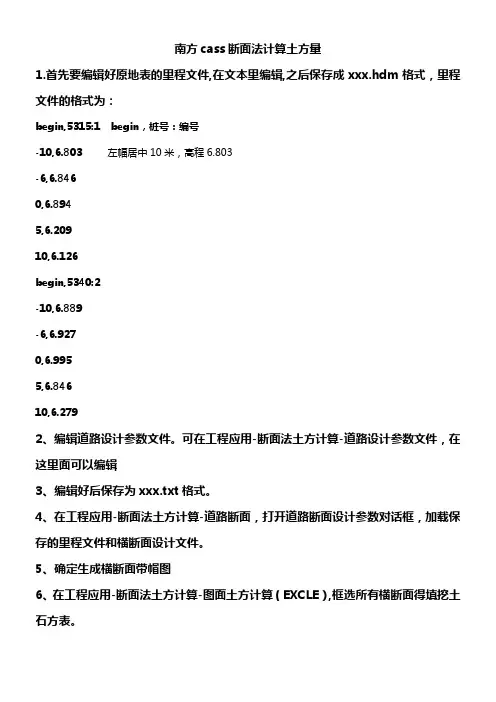

南方cass断面法计算土方量详细步骤及文件格式
南方c a s s断面法计算土方量详细步骤及文件格式
-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
南方cass断面法计算土方量
1.首先要编辑好原地表的里程文件,在文本里编辑,之后保存成xxx.hdm格式，里程文件的格式为：
begin,5315:1 begin，桩号：编号
-10,6.803 左幅居中10米，高程6.803
-6,6.846
0,6.894
5,6.209
10,6.126
begin,5340:2
-10,6.889
-6,6.927
0,6.995
5,6.846
10,6.279
2、编辑道路设计参数文件。
可在工程应用-断面法土方计算-道路设计参数文件，在这里面可以编辑
3、编辑好后保存为xxx.txt格式。
4、在工程应用-断面法土方计算-道路断面，打开道路断面设计参数对话框，加载保存的里程文件和横断面设计文件。
5、确定生成横断面带帽图
6、在工程应用-断面法土方计算-图面土方计算（EXCLE）,框选所有横断面得填挖土石方表。
南方CASS工程应用--道路断面土方计算实例
南方CASS工程应用—-道路断面土方计算实例一、系统环境：（1)操作系统WIN XP ；(2)应用环境：南方CASS7.0 FOR CAD2004 或CAD2006二、实例数据：坐标高程数据文件:dgx。
dat （路径：\Program Files\CASS70\DEMO\dgx。
dat )三、准备工作展绘坐标数据文件dgx。
dat 中的测点点号，并绘制等高线。
基本操作如下：(1）【绘图处理】菜单——【展野外测点点号】；弹出“输入坐标数据文件名"对话框中，打开dgx。
dat文件,展绘出测点点号;（2）【等高线】菜单——【建立DTM】;弹出“建立DTM”对话框中,“选择建立DTM方式"中单选“又数据文件生成”;“坐标数据文件名”中打开dgx。
dat文件;“结果显示”中单选“显示建三角网结果”；单击【确定】完成DTM的建立。
（3)【等高线】菜单——【绘制等高线】；弹出“绘制等值线"对话框,修改“等高距”为0.5米;“拟合方式”中单选“三次B样条拟合”;单击【确定】完成等高线的绘制。
（4）【等高线】菜单-—【删三角网】.四、道路断面设计阶段工作：1。
设计线路走向,即确定纵断面线：在等高线地形图中绘制道路的纵断面剖面线：使用pline 绘多段线命令，连接dgx.dat 中测点点号421和227，起点测点421，终点测点227。
如图所示：2。
绘制道路的纵断面图，以便下一步中确定“横断面设计文件”中的各个横断面的中桩设计高。
基本操作如下：【工程应用】菜单—【绘断面图】-【根据已知坐标】,弹出“断面线上取值”对话框,在“选择已知坐标获取方式”中单选“由数据文件生成”；在“坐标数据文件名”中打开dgx。
dat 文件;注意在“采样间距”中输入25米（该值可输入与横断面间距相同的数值，便于查看横断面个数及其中桩处的地面高程,并最终确定各里程处横断面的中桩设计高程)；单击【确定】按钮。
弹出“绘制纵断面图”对话框,在“断面图比例”中默认横向1:500;纵向1:100；在“断面图位置”中单击“···”按钮，用鼠标在绘图区空白处指定纵断面图左下角坐标,返回“绘制纵断面图”对话框后，单击【确定】按钮.3.在纵断面图中“拉坡”大致确定道路中桩设计高：使用pline多段线从纵断面图图左侧高程标尺1375米处，连接右侧高程标尺1380米处.如图所示:图中红色曲线即为道路地面断面，白色直线为人工绘制的道路设计断面，每隔25米处有横断面的中桩地面高程,并可大致判断各里程处横断面的中桩设计高程，该纵断面按25米的间距有6个横断面。
cass 道路土方计算
cass 道路土方计算CASS道路土方计算是一种常用的道路土方量计算方法，它基于道路的横断面图来计算土方量。
下面是关于CASS道路土方计算的详细说明：一、收集数据在开始计算之前，需要收集道路工程相关的地质和土壤参数数据，包括土壤类型、土壤的抗剪强度、倾角、含水量等。
这些数据将用于确定道路的土壤性质和工程特性，以便进行准确的土方量计算。
二、绘制道路横断面图根据道路工程的设计图纸或实地测量数据，绘制道路的横断面图。
横断面图应该包括道路的宽度、高度和地形等信息。
CASS软件中提供了绘制横断面图的工具，可以根据需要选择合适的工具进行绘制。
三、定义边坡利用CASS软件进行边坡的定义，包括边坡的起点和终点、边坡的倾角和高度等参数。
这些参数将用于计算道路的填方和挖方量。
根据土壤类型和工程要求，选择合适的边坡形式和参数，并根据横断面图上的信息进行定义。
四、进行土方计算在定义好边坡之后，利用CASS软件进行土方计算。
计算过程中，将横断面图分成若干个等宽的梯形或矩形，然后计算每个梯形或矩形的土方量。
最后将所有梯形或矩形的土方量相加，得到整个道路的土方量。
五、输出土方计算结果CASS软件可以将土方计算结果以表格或图形的形式输出。
输出的结果包括每个梯形或矩形的土方量、整个道路的土方量以及填方和挖方量的统计信息。
根据需要选择输出结果的格式和内容。
总之，CASS道路土方计算是一种基于横断面图的土方量计算方法，它通过绘制横断面图、定义边坡和进行土方计算等步骤来得到准确的土方量数据。
在进行道路工程设计和施工时，CASS道路土方计算可以为填方和挖方量的估算提供重要的参考依据，有助于提高道路工程的设计质量和施工效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CASS道路断面法土方计算
CASS道路断面法（Computer-ded Section Sketching），也称为道路梯形截面法，是一种在计算机上实现的计算土方量的方法。
它采用道路断面的截面面积和轴线布置情况来计算土方量。
它的优点在于可以节省大量的时间和纸张，在计算所需的土方量方面提供了更精确的结果。
CASS道路断面法的土方计算方法包括以下步骤：
1. 根据道路的设计图纸，确定道路的轴线布置和截面线。
2. 将道路纵向切割为一系列等距离截面段，每个频段的截面轮廓可以手绘，也可以使用CAD软件进行绘制。
3. 对于每一截面段，计算其截面面积，可以使用CAD软件进行计算。
4. 对于每个截面段，确定其重心位置（即截面面积与轴线间的距离）。
5. 使用截面面积和重心位置数据，绘制道路的横向剖面，以显示出所有截面面积和重心位置的变化情况。
6. 计算每个截面的体积，例如通过将土方段分为两个三角形、一个矩形或梯形，并使用相关公式和表格来计算土方体积。
7. 添加所有截面体积，计算总土方量。
此外，CASS道路断面法还可用于计算挖掘和填方的土方量，例如在公路、隧道和水坝等建设项目中。
总体而言，CASS道路断面法是一种方便、快速且精确的土方计算方法，在道路和建筑工程中具有广泛的应用。
