实验二金属材料地压缩试验1
实验二金属材料的压缩试验
实验时间：设备编号：温度：湿度一、实验目的
二、实验设备和仪器
三、实验数据及处理
材料
直径d o（mm）高度
l(mm)
L
d
o
截面积A0
(mm
2
)
屈服载荷
F
s
(K N)
最大载荷
F
b
(K N) 1 2 平均
低碳钢铸铁
载荷一变形曲线（F—△l曲线）及结果
材料低碳钢铸铁F—△l曲线
断口形状
实验结果屈服极限ós=屈服极限ób=
四、问题讨论
（1）观察铸铁试样的破坏断口，分析破坏原因；
（2）公析比较两种材料拉伸和压缩性质的异同。
金属村翻盖的压缩试验
原始试验数据记录
实验指导老师：
200 年月日
实验四金属扭破坏实验、剪切弹性模量测定
实验时间：设备编号：温度：湿度一、实验目的
二、实验设备和仪器
三、实验数据及处理
弹性模量E= 泊松比μ=
实验前
材料标距
L0（mm）
直径d0（mm）平均极惯
性矩I p
（mm4）
最小抗扭
截面模量
W T
（mm3）截面I 截面II 截面III
1 2 平均 1 2 平均 1 2 平均
低碳钢铸铁
低碳钢钢剪切弹性模量测定
扭矩T（K N）扭转角（rad）扭转角度增量（rad）△φT0=
T1
T2
T0
T3
T4
T5
△T=
理论值相对误差
截荷-变形曲线（F-△l曲线及结果）
材料低碳钢铸铁
T—φ曲线
断口形状
实验记录屈服扭矩T
s
破坏扭矩T
b 破坏扭矩T
b
实验结果屈服极限t
s
强度极限t
b
四、问题讨论
（1）为什么低碳钢试样扭转破坏断面与横截面重合，而铸铁试样是与试样轴线成450螺旋断裂面？
（2）根据低碳钢和铸铁拉伸、压缩、扭转试验的强度指标和断口形貌，分析总结两类材料的抗拉、抗压、抗剪能力。
金属扭转破坏实验、剪切弹性模量测定
原始试验数据记录
实验指导教师：
年月日
实验一金属材料的拉伸及弹性模量测定实验
实验时间：设备编号：温度：湿度一、实验目的
二、实验设备和仪器
三、实验数据及处理
引伸仪标距l= mm
实验前
材料标距
L0（mm）
直径d0（mm）
平均极惯
面积A
（mm2）
最小
截面模量
A0
（mm2）截面I 截面II 截面III
1 2 平均 1 2 平均 1 2 平均
低碳钢铸铁
低碳钢钢剪切弹性模量测定
扭矩T（K N）扭转角（rad）扭转角度增量（rad）△φT0=
T1
T2
T0
T3
T4
T5
△T=
理论值相对误差
截荷-变形曲线（F-△l曲线及结果）
材料低碳钢铸铁
T—φ曲线
断口形状
实验记录屈服扭矩T
s
破坏扭矩T
b 破坏扭矩T
b
实验结果屈服极限t
s
强度极限t
b
实验一金属材料的拉伸及弹性模量测定实验
实验时间：设备编号：温度：湿度一、实验目的
二、实验设备和仪器
三、实验数据及处理
引伸仪标距l= mm
实验前
材料标距
L0（mm）
直径d0（mm）
平均极惯
面积A
（mm2）
最小
截面模量
A0
（mm2）截面I 截面II 截面III
1 2 平均 1 2 平均 1 2 平均
低碳钢铸铁
低碳钢弹性模量测定
截荷（K N）变形△l变形增量（mm）δ（△l）T0=
T1
T2
T0
T3
T4
T5
△F=
实验后
材料标距l1（mm断裂处直径d1（mm）断口形状低碳钢 1 2 3 平均
铸铁
屈服载荷和强度极限载荷
材料上屈服载荷下屈服载荷最大载荷断口形状低碳钢F
(KN) △l(mm）F sl(KN) △l(mm）F b(KN) △l(mm）
su
铸铁
载荷—变形曲线（F—△l曲线）及结果
材料低碳钢铸铁F—△l曲线
断口形状
实验结果上屈服极限ósu=
下屈服极限ósl
延伸极限δ=
断面收缩率 =
强度要限ób=
延伸率δ=
四、问题讨论
（1）比较低碳钢铁
（2）试从不同的断口特征说明金属的两种基本破坏形式。
金属材料的拉伸及弹性模量测定
原始试验数据记录
实验指导教师：
年月日
实验六弯曲正应力电测实验一、实验目的
二、实验设备和仪器
三、实验数据及处理
数据记录
梁高H= mm
梁宽B= mm
支座与垫架支点间
距离
a= mm
各测点到中性轴的距离（中性轴以上取“一”，以下取“十”）y1= mm
y2= mm
y3= mm
y4= mm
y5= mm
截面惯性矩Iz= m4
拉压弹性模量E= MP a
应变片电阻值R= Ω
电阻片灵敏系数
K=
应变片灵敏系数K仪=
载荷和应变
次数载荷
p
（N）
载荷
增量
△p
（N）
电阻应变仪读数（μз）
测点 测点②测点③测点④测点⑤
1
2
3
4
5
6
7
8
实验应力增量值△ó实=E* 实
（MP a）
理论应力增量值△ó理=
（MP a）
相对误差（%）△ó理-△ó实
△ó理
横截面上应力分布比较（用实线代表实验值，用虚线代表理论值）
四、问题讨论
沿梁截面高度，应变怎样分布？随着荷逐级增加，应变分布按什么规律变化？中性轴在横截面的什么位置？
弯曲正应力电测实验
原始试验数据记录
实验指导教师：
年月日
南昌大学
工程力学实验报告
班级：
学号：
姓名：
南昌大学工程力学实验中心
大连理工15秋《水利工程实验》(二)实验报告答案
实验名称：土的压缩试验 一、实验目的：通过土的压缩实验得到试样在侧限与轴向排水条件下的孔隙比和压力的关系 即压缩曲线 e~p 曲线 并以此计算土的压缩系数a1-2 判断土的压缩性 为土的沉降变形计算提供依据。 二、实验原理： 1、计算公式 （1）试样初始孔隙比：e0=(1+w0)G SρW/ ρ0-1 （2）各级压力下试样固结变形稳定后的孔隙比：e i=e0 - (1+e0)/h0*Δh i （3）土的压缩系数：a1-2 =(e1– e2)/(p 2 - p1) = - Δe/Δp （4）土的压缩模量：Es1-2=(1+e0)/a1-2 三、实验内容： 1、实验仪器、设备：支架、变形量测、固结容器、加压设备 2、实验数据及结果 3、实验成果整理
四、实验结果分析与判定： （1）根据实验结果，该土的压缩类别如何？ 土的压缩系数为0.2,按土的压缩性分数规定,该为中压缩性土.. 实验名称：钢筋混凝土简支梁实验 一、实验目的：1、分析梁的破坏特征，根据梁的裂缝开展判断梁的破坏形态；2、观察裂缝开展，记录梁受力和变形过程，画出茶载挠度曲线；3、根据每级荷载下应变片的应变值分析应变沿截面高度是否成线性；4、测定梁开裂
荷载和破坏荷载,并与理论计算值进行比较。 二、实验基本信息： 1．基本设计指标 （1）简支梁的截面尺寸150*200mm （2）简支梁的截面配筋（正截面）A6@100、2φ8、2Φ14 2．材料 （1）混凝土强度等级C30 （2）钢筋强度等级HRB335 三、实验内容： 第1部分：实验中每级荷载下记录的数据 注：起裂荷载为裂缝开始出现裂缝时所加荷载的数值。 第2部分：每级荷载作用下的应变值
材料压缩实验报告

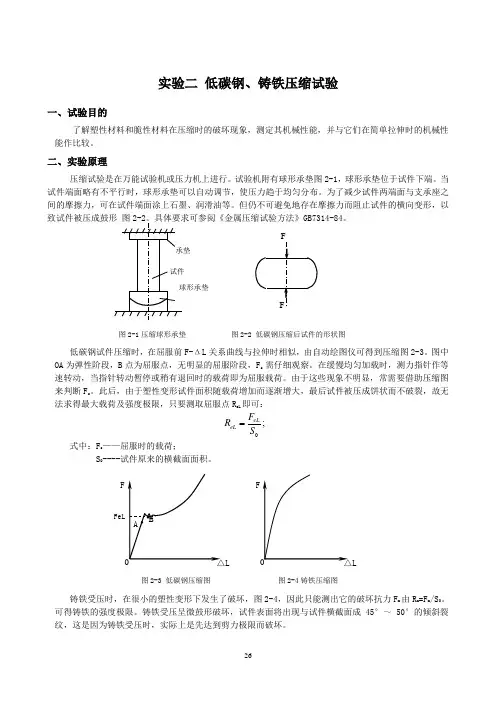

实验三 压缩实验 一、实验目的 1．测定压缩时低碳钢的屈服极限s σ和铸铁的强度极限b σ。 2．观察低碳钢和铸铁压缩时的变形和破坏现象，并进行比较和分析原因。 二、设备和量具 1．手动数显材料试验机sscs-100； 2．游标卡尺。 三、实验原理及步骤 低碳钢和铸铁等金属材料的压缩试样一般制成圆柱形，高h o 与直径d o 之比在1～3 的范围内。目前常用的压缩试验方法是两端平压法。这种压缩试验方法，试样的上下两端与试验机承垫之间会产生很大的摩擦力，它们阻碍着试样上部及下部的横向变形，导致测得的抗压强度较实际偏高。当试样的高度相对增加时，摩擦力对试样中部的影响就变得小了，因此抗压强度与比值h o ／d o 有关。由此可见，压缩试验是与试验条件有关的。为了在相同的试验条件下，对不同材料的抗压性能进行比较，应对h o ／d o 的值作出规定。实践表明，此值取在1～3的范围内为宜。若小于l ，则摩擦力的影响太大；若大于3，虽然摩擦力的影响减小，但稳定性的影响却突出起来。 低碳钢试样压缩时同样存在弹性极限、比例极限、屈服极限而且数值和拉伸所得的相应数值差不多，但是在屈服时却不象拉伸那样明显。从进入屈服开始，试样塑性变形就有较大的增长，试样截面面积随之增大。由于截面面积的增大，要维持屈服时的应力，载荷也就要相应增大。因此，在整个屈服阶段，载荷也是上升的，在测力盘上看不到指针倒退现象，这样，判定压缩时的P S 要特别小心地注意观察。在缓慢均匀加载下，测力指针是等速转动的，当材料发生屈服时，测力指针的转动将出现减慢，这时所对应的载荷即为屈服载荷
P S。由于指针转动速度的减慢不十分明显，故还要结合自动绘图装置上绘出的压缩曲线中的的拐点来判断和确定P S。 低碳钢的压缩图（即P一△1曲线）如图3—1所示，超过屈服之后，低碳钢试样由原来的圆柱形逐渐被压成鼓形，即如图3—3。继续不断加压，试样将愈压愈扁，但总不破坏。所以，低碳钢不具有抗压强度极限（也可将它的抗压强度极限理解为无限大），低碳钢的压缩曲线也可证实这一点。 图3-1 低碳钢压缩图图3-2 铸铁压缩图 灰铸铁在拉伸时是属于塑性很差的一种脆性材料，但在受压时，试件在达到最大载荷P b前将会产生较大的塑性变形，最后被压成鼓形而断裂。铸铁的压缩图（P一△1曲线）如图3—2所示，灰铸铁试样的断裂有两特点：一是断口为斜断口，如图3—4所示。 图3-3 压缩时低碳钢变形示意图图3-4 压缩时铸铁破坏断口 二是按P b/A0求得的 远比拉伸时为高，大致是拉伸时的 3—4倍。为什 b
金属材料的压缩实验
金属材料的压缩实验 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】
金属材料压缩实验 一、预习要求 1、电子万能材料试验机在实验前需进行哪些调整如何操作 2、简述测定低碳钢弹性模量E 的方法和步骤。 3、实验时如何观察低碳钢压缩时的屈服极限 三、材料压缩时的力学性能测定 （一）实验目的 1、测定低碳钢压缩时的屈服极限σs 和铸铁压缩时的强度极限σb 。 2、观察比较两种材料压缩破坏现象。 （二）实验仪器及试样 1、万能材料试验机。 2、游标卡尺。 3、压缩试样。压缩试样通常为圆柱形，也分短、长两种（图4a 和b ）。短试样用于测定材料抗压强度，通常规定310 ≤≤ d h ；长试样多用于测定钢、铜等材料的弹性 常数E 、μ等。 （三）实验原理 （四）实验步骤及数据处理 1、测量试样尺寸 测定试样的初始高度和直径，并记录到表3中。测定直径时，需在试样中部量取 互相垂直的两个方向的数据取平均值。 2、调整试验机 选择合适的摆锤和示力度盘，自动绘图装置上安装好纸和笔，开动油泵电机。 3、低碳钢压缩实验 安放试样到万能材料试验机活动平台上，注意应放在正中央。开动试验机送油阀，先使活动平台快速提升，当试样与上承压板将要接触时，应减少供油量，放缓提升速度以免压缩过程过快使测试失败。当外载荷加上后观察示力指针，当示力指针停顿并有回摆时说明进入屈服阶段，记录下指针回摆的最低点读数，此值即为对应于屈服极限的载荷值P s 。当示力指针继续上升时，此时进入强化阶段，试样出现明显的变形。变形到一定程度后关闭送油阀打开回油阀卸去载荷，观察试样变形情况。 4、铸铁的压缩实验 准备工作与低碳钢压缩相同。安装好试样后打开送油阀对试样进行压缩直到压断后卸去载荷，通过示力盘上从动指针位置读出最大载荷，此值即为对应于强度极限的载荷值P b 。 5、数据处理 根据测定的试样尺寸计算出试样的横截面积，得： 低碳钢的屈服极限 A P s s = σ 图4 压缩试样
实验3-金属材料的压缩实验
实验三 金属材料的压缩实验 一、实验目的 1．测定低碳钢（Q235 钢）的压缩屈服点sc σ和铸铁的抗压强度bc σ。 2．观察、分析、比较两种材料在压缩过程中的各种现象。 二、设备和仪器 1．WES-600S 型电液式万能试验机。 2．游标卡尺。 三、试样 采用1525??（名义尺寸）的圆柱形试样。 四、实验原理 低碳钢（Q235 钢）试样压缩图如图3-1b 所示。试样开始变形时，服从胡克定律，呈直线上升，此后变形增长很快，材料屈服。此时载荷暂时保持恒定或稍有减小，这暂时的恒定值或减小的最小值即为压缩屈服载荷F SC 。有时屈服阶段出现多个波峰波谷，则取第一个波谷之后的最低载荷为压缩屈服载荷F SC 。尔后图形呈曲线上升，随着塑性变形的增长，试样横截面相应增大，增大了的截面又能承受更大的载荷。试样愈压愈扁，甚至可以压成薄饼形状（如图3-1a 所示）而不破裂，因此测不出抗压强度。 铸铁试样压缩图如图3-2a 所示。载荷达最大值F bc 后稍有下降，然后破裂，能听到沉闷的破裂声。 铸铁试样破裂后呈鼓形，破裂面与轴线大约成45o ，这主要是由切应力造成的。 图3-1 低碳钢试样压缩图 图3-2 铸铁试样压缩图 五、实验步骤 1．测量试样尺寸 用游标卡尺在试样高度重点处两个相互垂直的方向上测量直径，取其平均值，记录数据。
2．开机 打开试验机及计算机系统电源。 3．实验参数设置 按实验要术，通过试验机操作软件设量试样尺寸等实验参数。 4．测试 通过试验机操作软件控制横梁移动对试样进行加载，开始实验。实验过程中注意曲线及数字显示窗口的变化。实验结束后，应及时记求并保存实验数据。 5．实验数据分析及输出 根据实验要求，对实验数据进行分析，通过打印机输出实验结果及曲线。 6．断后试样观察及测量 取下试样，注意观察试样的断口。根据实验要求测量试样的延伸率及断面收缩率 7．关机 关闭试验机和计算机系统电源。清理实验现场．将相关仪器还原。 六、实验结果处理 1. 参考表3-1记录实验原始数据。 表3-1 实验原始数据记录参考表 2. 实验数据处理 据低碳钢（Q235 钢）压缩实验所得到的屈服载荷sc F 计算低碳钢的压缩屈服点sc σ： sc sc 0 F A σ= （3-1） 据铸铁压缩实验所得到的最大载荷bc F 计算铸铁的抗压强度bc σ： bc bc 0 F A σ= （3-2） 七、实验报告要求 包括实验目的，设备名称、型号，实验原始数据记录（列表表示）与实验数据处理，试样破坏形状示意图，分析讨论。
文件压缩与解压实验报告
院系：计算机学院 实验课程：实验3 实验项目：文本压缩与解压 指导老师： 开课时间：2010 ～ 2011年度第 1学期专业： 班级： 学生： 学号：
一、需求分析 1.本程序能够实现将一段由大写字母组成的内容转为哈弗曼编码的编码功能以及将哈弗曼编码翻译为字符的译码功能。 2.友好的图形用户界面，直观明了，每一个操作都有相应的提示，用户只需按着提示去做，便能轻松实现编码以及译码的效果，编码及译码结果都被保存成txt 文档格式，方便用户查看。 3.本程序拥有极大的提升空间，虽然现在只能实现对大写字母的译码以及编码，但通过改进鉴别的算法，即能够实现小写字母乃至其他特殊符号等的编码。 4.本程序可用于加密、解密，压缩后文本的大小将被减小，更方便传输 5.程序的执行命令包括： 1）初始化 2）编码 3）译码 4）印代码文件 5）印哈弗曼树 6）退出 6.测试数据 （1）THIS PROGRAM IS MY FAVOURITE （2）THIS IS MY FAVOURITE PROGRAM BUT THE REPORT IS NOT 二、概要设计 为实现上述功能，应有哈弗曼结点，故需要一个抽象数据类型。 1.哈弗曼结点抽象数据类型定义为： ADT HaffTree{ 数据对象：HaffNode* ht，HaffCode* hc 基本操作： Haffman(int w[],int n) 操作结果：构造哈弗曼树及哈弗曼编码，字符集权值存在数组w，大小为n setdep() setdep(int p,int l) 操作结果：利用递归，p为哈弗曼节点序号，l为哈弗曼节点深度setloc() 操作结果：设置哈弗曼节点坐标，用以输出到界面 setloc2() 操作结果：设置哈弗曼节点坐标，用以输出到文本，默认状态下不启用 } ADT HaffTree 2.本程序包含4个模块 1）主程序模块： 接受用户要求，分别选择执行①初始化②编码③译码④印代码文件⑤印哈弗曼树⑥退出 2）哈弗曼树单元模块——建立哈弗曼树 3）哈弗曼编码单元模块——进行哈弗曼编码、译码 4）响应用户操作，输出内容到界面或文本 各模块之间的关系如下：
材料拉伸与压缩实验报告参考
碳钢与铸铁的拉伸、压缩实验（实验一） 一、实验目的 1、测定碳钢在拉伸时的屈服极限s σ，强度极限b σ，延伸率δ和断面收缩率ψ，测定铸铁拉伸时的强度极限b σ。 2、观察碳钢、铸铁在拉伸过程中的变形规律及破坏现象，并进行比较，使用绘图装置绘制拉伸图（P-ΔL 曲线）。 二、实验设备 微机控制电子万能材料试验机、液压式万能材料试验机、游标卡尺。 三、实验试祥 1. 为使各种材料机械性质的数值能互相比较，避免试件的尺寸和形状对试验结果的影响，对试件的尺寸形状GB6397-86作了统一规定，如图1所示： 图1 用于测量拉伸变形的试件中段长度（标距L 0）与试件直径d 。必零满足L 0／d 0=10或5，其延伸率分别记做和δ10和δ5 2、压缩试样：低碳钢和铸铁等金属材料的压缩试件一般做成很短的圆柱形，避免压弯，一般规定试件高度h 直径d 的比值在下列范围之内： 1≤d h ≤3 为了保证试件承受轴向压力，加工时应使试件两 个端面尽可能平行，并与试件轴线垂直，为了减少 两端面与试验机承垫之间的摩擦力，试件两端面应 进行磨削加工，使其光滑。 四、实验原理 图2为试验机绘出的碳钢拉伸P-△L 曲线图， 拉伸变形ΔL 是整个试件的伸长，并且包括机器本身 的弹性变形和试件头部在夹头中的滑动，故绘出的 曲线图最初一段是曲线，流动阶段上限B ‘受变形速度和试件形式影响，下屈服点B 则比较稳定，工程上均以B 点对应的载荷作为材料屈服时的载荷P S ，以试样的初始横截面积A0除PS ，即得屈服极限： 0A Ps S =σ 图2
屈服阶段过后，进入强化阶段，试样又恢复了承载能力，载荷到达最大值P b ，时，试样某一局部的截面明显缩小，出现“颈缩”现象，这时示力盘的从动针停留在P b 不动，主动针则迅速倒退表明载荷迅速下降，试样即将被拉断。以试样的初始横截面面积A 。除P b 得强度极限为 0A P b b =σ 延伸率δ及断面收缩率φ的测定，试样的标距原长为L 0拉断后将两段试样紧密地对接在一起，量出拉断后的标距长为L 1延伸率应为 % 100001?-=l l l δ 断口附近塑性变形最大，所以L 1的量取与断口的部位有关，如断口发生于L ο的两端或在L ο之外，则试验无效，应重做，若断口距L 。的一端的距离不在标距长度的中央31 区域内，要采用断口移中的办法；以度量试件位断后的标距，设两标点CC 1之间共有10格，断口靠近左段，如图3，从临近断口的第一刻线d 起，向右取10／2＝5格，记作a ，这就相当于把断口摆在标距中央，再看a 点到C 1点有多少格，就由a 点向左取相同的格数，记作b ， 令L ˊ表示C 至b 的长度，L ’表示b 至a 的长度，则L ′＋2L ‘′的长度中包含的格数等于 标距长度内的格数10，即 L ′＋2L ‘′=L 1。 图3 试样拉断后，设颈缩处的最小横截面面积为A 1，由于断口不是规则的圆形，应在两个相互垂直的方向上量取最小截面的直径，以其平均值计算A 1，然后按下式计算断面收缩率： 010100%ψA -A =?A 铸铁试件在变形极小时，就达到最大载荷P b 而突然发生断裂。没有屈服和颈缩现象，其强度极限远小于低碳钢的强度极限。 图4为低碳钢试件的压缩图，在弹性阶段和屈服阶段，它与拉伸时的形状基本上是一致 图4 图5
金属材料的拉伸与压缩实验
机械学基础实验 指导书 力学实验中心 金属材料的拉伸与压缩实验 1.1 金属材料的拉伸实验 拉伸实验是材料力学实验中最重要的实验之一。任何一种材料受力后都要产生变形，变形到一定程度就可能发生断裂破坏。材料在受力——变形——断裂的这一破坏过程中，不仅有一定的变形能力，而且对变形和断裂有一定的抵抗能力，这些能力称为材料的力学机械性能。通过拉伸实验，可以确定材料的许多重要而又最基本的力学机械性能。例如：弹性模量E 、比例极限R p 、上和下屈服强度R eH 和R eL 、强度极限R m 、延伸率A 、收缩率Z 。除此而外，通过拉伸实验的结果，往往还可以大致判定某种其它机械性能，如硬度等。 我们以两种材料——低碳钢，铸铁做拉伸试验，以便对于塑性材料和脆性材料的力学机械性能进行比较。 这个实验是研究材料在静载和常温条件下的拉断过程。利用电子万能材料试验机自动绘出的载荷——变形图，及试验前后试件的尺寸来确定其机械性能。 试件的形式和尺寸对实验的结果有很大影响，就是同一材料由于试件的计算长度不同，其延伸率变动的范围就很大。例如： 对45#钢：当L 0＝10d 0时（L 0为试件计算长度，d 0为直径），延伸率A 10＝24~29%，当L 0＝5d 0时，A 5＝23~25%。 为了能够准确的比较材料的性质，对拉伸试件的尺寸有一定的标准规定。按国标GB/T228-2002、GB/P7314-2005的要求，拉伸试件一般采用下面两种形式： 图1-1 1. 10倍试件； 圆形截面时，L 0＝10d 0 矩形截面时，L 0＝11.30S 2. 5倍试件 圆形截面时，L 0＝5d 矩形截面时, L 0＝5.650S = 045 S d 0——试验前试件计算部分的直径；
