基于51单片机的PWM直流电机调速系统设计——开题报告
基于51单片机的PWM直流电机调速系统设计——开题报告
西安交通大学城市学院
本科毕业设计（论文）开题报告
题目基于51单片机的PWM
直流电机调速系统设计
所在系电气与信息工程系
学生姓名 XX
专业测控技术与仪器
班级测控XXX学号 XXXXX
指导老师 XXXXXX
教学服务中心制表
2014年3月
B=KP [1+2T/TI+TD /T]
C=KP KD /T
式中 KP———比例系数；
T———采样周期；
TD———微分周期；
TI———积分周期；
KI———积分系数,KI= KP T/TI；
KD———微分系数，KD=TD /T。
（4）在Proteus环境下系统的硬件电路和仿真
利用Proteus软件对各个子电路及整体电路进行了仿真，确保设计的电路能够满足性能指标要求，并给出了仿真结果。
完成本课题所需的工作条件(如工具书、计算机、实验、调研等)及解决办法KEILC 和Proteus软件、计算机
4、系统流程图如下：。

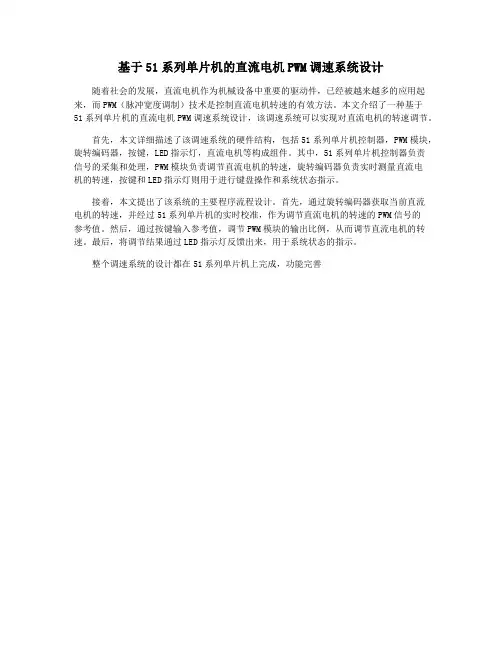

基于51系列单片机的直流电机PWM调速系统设计
基于51系列单片机的直流电机PWM调速系统设计
随着社会的发展，直流电机作为机械设备中重要的驱动件，已经被越来越多的应用起来，而PWM（脉冲宽度调制）技术是控制直流电机转速的有效方法。
本文介绍了一种基于
51系列单片机的直流电机PWM调速系统设计，该调速系统可以实现对直流电机的转速调节。
首先，本文详细描述了该调速系统的硬件结构，包括51系列单片机控制器，PWM模块，旋转编码器，按键，LED指示灯，直流电机等构成组件。
其中，51系列单片机控制器负责
信号的采集和处理，PWM模块负责调节直流电机的转速，旋转编码器负责实时测量直流电
机的转速，按键和LED指示灯则用于进行键盘操作和系统状态指示。
接着，本文提出了该系统的主要程序流程设计。
首先，通过旋转编码器获取当前直流
电机的转速，并经过51系列单片机的实时校准，作为调节直流电机的转速的PWM信号的
参考值。
然后，通过按键输入参考值，调节PWM模块的输出比例，从而调节直流电机的转速。
最后，将调节结果通过LED指示灯反馈出来，用于系统状态的指示。
整个调速系统的设计都在51系列单片机上完成，功能完善。
基于51单片机的PWM直流电机调速系统的开题报告
基于51单片机的PWM直流电机调速系统的开题报告一、选题背景无人机、智能小车、智能家居等智能设备的出现给我们的生活带来了很多便利，这些设备中大多数都是由直流电机驱动，而直流电机的速度控制非常关键。
基于此，本次毕业设计选题基于51单片机实现PWM控制直流电机转速。
通过选题研究，可以学习到单片机控制电机的基本原理、PWM技术的应用、电机控制电路的搭建、硬件电路的设计等方面的知识。
二、选题意义本次设计选题的实现可以为直流电机的调速提供有效的解决方案。
同时，通过研究不同类型的电机控制方法，可以有效提高电机控制的精度和灵活性，丰富我们的电子知识储备。
三、研究内容通过研究，本次设计的具体内容包括以下几个方面：1. 了解直流电机的基本工作原理及其特性。
2. 介绍51单片机的基本原理，编写程序控制单片机输出PWM信号。
3. 建立电机控制电路，使用PWM信号控制直流电机转速。
4. 通过实验对电机的控制效果进行验证，分析控制效果与不同参数的关系，优化控制方法。
四、研究方法本次设计选题的研究方法主要包括理论分析和实验验证两个部分。
1. 理论分析：通过学习相关理论知识，了解控制电路的原理、调速器的设计方法等。
2. 实验验证：建立实验平台进行实验验证，通过实验数据分析调试电路、程序。
五、预期目标通过本次毕业设计的研究，预期达到以下目标：1. 掌握51单片机的编程基本知识。
2. 了解 PWM 技术的原理，掌握 PWM 频率、占空比的调节方法。
3. 了解直流电机的基本工作原理及其特性，建立电机控制电路进行控制。
4. 能够根据实验数据分析控制效果与不同参数的关系，优化控制方法并提高控制效果。
六、论文结构本次毕业设计选题所涉及的论文结构如下：第一章：绪论1.1 研究背景及选题意义1.2 研究目的和意义1.3 研究现状和发展趋势1.4 研究内容和方法第二章：理论分析2.1 直流电机的基本原理2.2 51单片机的基本原理2.3 PWM技术的基本原理2.4 电机控制电路设计第三章：系统设计3.1 硬件设计3.2 调速器设计3.3 程序设计第四章：系统实现与测试4.1 数据采集与实验测试4.2 实验结果分析4.3 结果优化与改进第五章：总结与展望5.1 工作总结5.2 未来研究方向参考文献。
基于单片机AT89C51控制的直流电机PWM调速控制系统课程设计报告
第一章:前言1.1前言：直流电机的定义：将直流电能转换成机械能(直流电动机)或将机械能转换成直流电能(直流发电机)的旋转电机。
近年来，随着科技的进步，直流电机得到了越来越广泛的应用，直流具有优良的调速特性，调速平滑，方便，调速范围广，过载能力强，能承受频繁的冲击负载，可实现频繁的无极快速起动、制动和反转，需要满足生产过程自动化系统各种不同的特殊要求，从而对直流电机提出了较高的要求，改变电枢回路电阻调速、改变电压调速等技术已远远不能满足现代科技的要求，这是通过PWM方式控制直流电机调速的方法就应运而生。
采取传统的调速系统主要有以下的缺陷：模拟电路容易随时间飘移，会产生一些不必要的热损耗，以及对噪声敏感等。
而用PWM技术后，避免上述的缺点，实现了数字式控制模拟信号，可以大幅度减低成本和功耗。
并且PWM调速系统开关频率较高，仅靠电枢电感的滤波作用就可以获得平滑的直流电流，低速特性好；同时，开关频率高，快响应特性好，动态抗干扰能力强，可获很宽的频带；开关元件只需工作在开关状态，主电路损耗小，装置的效率高，具有节约空间、经济好等特点。
随着我国经济和文化事业的发展，在很多场合，都要求有直流电机PWM调速系统来进行调速，诸如汽车行业中的各种风扇、刮水器、喷水泵、熄火器、反视镜、宾馆中的自动门、自动门锁、自动窗帘、自动给水系统、柔巾机、导弹、火炮、人造卫星、宇宙飞船、舰艇、飞机、坦克、火箭、雷达、战车等场合。
1.2本设计任务:任务: 单片机为控制核心的直流电机PWM调速控制系统设计的主要内容以及技术参数:功能主要包括：1)直流电机的正转；2)直流电机的反转；3)直流电机的加速；4)直流电机的减速；5)直流电机的速度在数码管上显示；6)直流电机的启动；7)直流电机的停止；第二章：总体设计方案1、系统的硬件电路设计与分析电动机PWM驱动模块的电路设计与实现具体电路见下图。
本电路采用的是基于PWM 原理的H型桥式驱动电路。
基于51单片机的PWM直流电机调速报告
课程名称：微机原理课程设计题目：基于51单片机的PWM直流电机调速直流电机脉冲宽度调制(Pulse Width Modulation-简称PWM)调速产生于20世纪70 年代中期，最早用于自动跟踪天文望远镜、自动记录仪表等的驱动，后来由于晶体管器件水平的提高及电路技术的发展, PWM 技术得到了高速发展,各式各样的脉宽调速控制器，脉宽调速模块也应运而生，许多单片机也都有了PWM输出功能。
而51单片机却没有PWM 输出功能，采用定时器配合软件的方法可以实现51单片机PWM的输出功能。
本设计就是由单片机STC89C52RC芯片，直流电机（搭建H桥电路驱动）和四位一体LED数码管为核心，辅以必要的电路，构成了一个基于51单片机PWM可调速的直流电机。
该可调直流电机具有良好的起动、制动性能，宜于在大范围内平滑调速，在许多需要调速或快速正反向的电力拖动领域中得到了广泛的应用。
该可调直流电机布置合理，全部器件分布在7*9cm洞洞板上，看起来小巧精简。
采用的是单片机内部定时器产生方波并且两个P口交换输出，可以方便灵活地调速度和方向。
该可调直流电机从0到最大速度1200转每分钟一共设置了60个档次的转速，采用红光四位数码管，可以直观地显示出来（显示的是每分钟的转速）。
有红光和绿光的两个二极管作为转速指示灯。
四个控制按键就可以控制电机的转速，方向与暂停。
每按一个键，该可调电机就会实现相对应的功能，操作非常简单。
关键词：直流电机，51单片机，C语言，数码管一、设计任务与要求 (4)1.1 设计任务 (4)1.2 设计要求 (4)二、方案总体设计 (5)2.1 方案一 (5)2.2 方案二 (5)2.3 系统采用方案 (5)三、硬件设计 (7)3.1 单片机最小系统 (7)3.2 数码管显示模块 (7)3.3 系统电源 (8)3.4驱动电路 (8)3.5 整体电路 (9)四、软件设计 (10)4.1 keil软件介绍 (10)4.2 系统程序流程 (10)五、仿真与实现 (13)5.1 proteus软件介绍 (13)5.2 仿真过程 (13)5.3 实物制作与调试 (15)5.4 使用说明 (17)六、总结 (18)6.1 设计总结 (18)6.2 经验总结 (18)七、参考文献 (21)一、设计任务与要求1.1 设计任务1).对更多小器件的了解2).巩固51单片机和C语言的知识，熟悉单片机和C语言的实际操作运用3).掌握仿真软件的运用和原理图的绘制4).加深焊接的技巧，提高焊接的能力5).熟悉调试方法和技巧，提高解决实际问题的能力6).熟悉设计报告的编写过程1.2 设计要求1).四个按键分别实现改变转向，加速，减速与暂停的功能2).H桥电路驱动直流电机3).一个红光和一个绿光二级管指示电机转向4).四位数码管显示转速二、方案总体设计设计一个基于51单片机的可调直流电机。
单片机课程设计完整版《PWM直流电动机调速控制系统》
单片机原理及应用课程设计报告设计题目：学院：专业：班级：学号：学生姓名：指导教师：年月日目录设计题目：PWM直流电机调速系统本文设计的PWM直流电机调速系统，主要由51单片机、电源、H桥驱动电路、LED液晶显示器、霍尔测速电路以及独立按键组成的电子产品。
电源采用78系列芯片实现+5V、+15V对电机的调速采用PWM波方式，PWM是脉冲宽度调制，通过51单片机改变占空比实现。
通过独立按键实现对电机的启停、调速、转向的人工控制，LED实现对测量数据（速度）的显示。
电机转速利用霍尔传感器检测输出方波，通过51单片机对1秒内的方波脉冲个数进行计数，计算出电机的速度，实现了直流电机的反馈控制。
关键词：直流电机调速；定时中断；电动机；波形；LED显示器；51单片机1 设计要求及主要技术指标：基于MCS-51系列单片机AT89C52，设计一个单片机控制的直流电动机PWM调速控制装置。
1.1 设计要求（1）在系统中扩展直流电动机控制驱动电路L298，驱动直流测速电动机。
（2）使用定时器产生可控的PWM波，通过按键改变PWM占空比，控制直流电动机的转速。
（3）设计一个4个按键的键盘。
K1:“启动/停止”。
K2：“正转/反转”。
K3：“加速”。
K4:“减速”。
（4）手动控制。
在键盘上设置两个按键----直流电动机加速和直流电动机减速键。
在手动状态下，每按一次键，电动机的转速按照约定的速率改变。
（5）*测量并在LED显示器上显示电动机转速（rpm）.（6）实现数字PID调速功能。
1.2 主要技术指标(1）参考L298说明书，在系统中扩展直流电动机控制驱动电路。
(2)使用定时器产生可控PWM波，定时时间建议为250us。
(3）编写键盘控制程序，实现转向控制，并通过调整PWM波占空比，实现调速；(4）参考Protuse仿真效果图：图（1）图（1）2 设计过程本文设计的直流PWM调速系统采用的是调压调速。
系统主电路采用大功率GTR为开关器件、H桥单极式电路为功率放大电路的结构。
基于C51单片机的直流电机PWM调速控制(包含原理图及C源代码)
基于C51单片机的直流电机PWM调速控制--SQ这是最近一阶段自己学习所获，现分享与大家。
这里采用A T89C52单片机做主控制芯片，实现两路直流电机的PWM调速控制，另外还可以实现转向、显示运行时间、显示档位等注：考虑小直流电机自身因素，调速范围仅设有四级电路原理图：C语言程序源代码：/******************** 硬件资源分配*********************/数码管：显示电机状态（启停、正反、速度）、运行时间、是否转弯按键：K4 启动/暂停K3 正反转/转弯允许K2 加速/左转/运行时间清零K1 减速/右转/停止定时器：T0 数码管动态显示，输出PWMT1 运行时间记录********************************************************//*******主程序文件PWM.c******/#include <reg52.h>#include "Afx.h"#include "Config.c"#define CIRCLE 5 //脉冲周期//按键定义uchar key,key_tmp=0, _key_tmp=0;//显示定义uchar LedState=0xF0; //LED显示标志，0xF0不显示，Ox00显示uchar code LED_code_d[4]={0xe0,0xd0,0xb0,0x70}; //分别选通1、2、3、4位uchar dispbuf[4]={0,0,0,0}; //待显示数组uchar dispbitcnt=0; //选通、显示的位uchar mstcnt=0;uchar Centi_s=0,Sec=0,Min=0; //分、秒、1%秒//程序运行状态标志bit MotState=0; //电机启停标志bit DirState=0; //方向标志0前，1后uchar State1=-1;uchar State2=-1;uchar State3=0;uchar State4=-1;uchar LSpeed=0;uchar RSpeed=0;//其他uint RunTime=0;uint RTime_cnt=0;uint LWidth;uint RWidth; //脉宽uint Widcnt=1;uint Dispcnt;//函数声明void key_scan(void);void DisBuf(void);void K4(void);void K3(void);void K2(void);void K1(void);void disp( uchar H, uchar n );void main(void){P1|=0xF0;EA=1;ET0=1;ET1=1;TMOD=0x11;TH0=0xFC;TL0=0x66; //T0,1ms定时初值TH1=0xDB;TL1=0xFF; //T1,10ms定时初值TR0=1;Widcnt=1;while(1){key_scan();switch(key){case 0x80: K1(); break;case 0x40: K2(); break;case 0x20: K3(); break;case 0x10: K4(); break;default:break;}key=0;DisBuf();LWidth=LSpeed;RWidth=RSpeed;}}//按键扫描**模拟触发器防抖void key_scan(void){key_tmp=(~P3)&0xf0;if(key_tmp&&!_key_tmp) //有键按下{key=(~P3)&0xf0;}_key_tmp=key_tmp ;}//按键功能处理/逻辑控制void K4(void){if(State4==-1){State4=1;TR1=1;dispbuf[3]=1;LedState=0x00; //打开LEDMotState=1; //打开电机LSpeed=1;RSpeed=1; //初速设为1}else if(State4==1){State4=0;TR1=0;MotState=0; //关闭电机}else if(State4==0){MotState=1;if(State3==0){State4=1;TR1=1;}else if(State3==1){LSpeed=2;RSpeed=2;}}}void K3(void){if(State4==1)DirState=!DirState;if(State4==0){if(State3==0){State3=1; //可以转向标志1可以，0不可以TR1=1;dispbuf[3]=9;MotState=1;LSpeed=2;RSpeed=2;}else if(State3==1){State3=0;TR1=0;dispbuf[3]=0;MotState=0;}}}void K2(void){if(State4==1&&LSpeed<4&&RSpeed<4){LSpeed++;RSpeed++;}else if(State4==0){if(State3==0){//State4=-1;//LedState=0xF0;MotState=0;Sec=0;Min=0;}else if(State3==1&&LSpeed<4&&RSpeed<4){//TurnState=0;LSpeed=2;RSpeed++;}}}void K1(void){if(State4==1&&LSpeed>1&&RSpeed>1){LSpeed--;RSpeed--;}else if(State4==0){if(State3==0){State4=-1;LedState=0xF0;MotState=0;}else if(State3==1&&LSpeed<4&&RSpeed<4){//TurnState=1;LSpeed++;RSpeed=2;}}}//显示预处理void DisBuf(void){if(RTime_cnt==100){Sec++;RTime_cnt=0;}if(Sec==60){Min++;Sec=0;}if(State4==1){dispbuf[0]=Sec%10;dispbuf[1]=Sec/10;dispbuf[2]=Min;if(!DirState) //正转dispbuf[3]=LSpeed;if(DirState) //反转dispbuf[3]=LSpeed+4;}if(State4==0){if(State3==0){dispbuf[0]=Sec%10;dispbuf[1]=Sec/10;dispbuf[2]=Min;dispbuf[3]=0;}if(State3==1){dispbuf[0]=RSpeed;dispbuf[1]=LSpeed;dispbuf[2]=Min;dispbuf[3]=9;}}}//LED驱动void disp( uchar H, uchar n ){P1=n;P1|=LedState ;P1|=LED_code_d[H];}//T0中断**显示/方波输出void Time_0() interrupt 1{TH0=0xFC;TL0=0x66;Widcnt++;Dispcnt++;//电机驱动/方波输出if(Widcnt>CIRCLE){Widcnt=1;}if(Widcnt<=LWidth)LMot_P=!DirState&&MotState;elseLMot_P=DirState&&MotState;LMot_M=DirState&&MotState;if(Widcnt<=RWidth)RMot_P=!DirState&&MotState;elseRMot_P=DirState&&MotState;RMot_M=DirState&&MotState;//显示if(Dispcnt==5){disp(dispbitcnt,dispbuf[dispbitcnt]);dispbitcnt++;if(dispbitcnt==4){dispbitcnt=0;}Dispcnt=0;}}//T1中断**运行时间void Time_1() interrupt 3{TH1=0xDB;TL1=0xFF;RTime_cnt++;}/******配置文件Afx.h******/#ifndef _AFX_#define _AFX_typedef unsigned char uchar;typedef unsigned int uint;typedef unsigned long ulong;#endif/******IO配置文件Config.c******/#ifndef _Config_#define _Config_#include "Afx.h"#include <reg52.h>//显示定义sbit led=P3^2;//电机引脚定义sbit LMot_P=P2^2; sbit LMot_M=P2^3; sbit RMot_P=P2^0; sbit RMot_M=P2^1;#endif。
基于单片机控制的直流电机PWM调速系统设计
毕业设计题目：院、系：姓名：指导教师：系主任：年月日单片机控制直流电机脉宽调速系统设计摘要本文介绍一种基于单片机控制的直流电机脉宽调速系统。
系统以廉价的51单片机为控制核心，以直流电机为控制对象。
从系统的角度出发，对电路进行总体方案论证设计，确定电路各个的功能模块之间的功能衔接和接口设置，详细分析了各个模块的方案论证和参数设置。
整个系统利用51单片机的定时器产生10KH左右的脉宽脉冲，通过带有功率驱动作用的TLP250光耦实现控制单元与驱动单元的强弱电隔离，采用2个IGBT和MOSFET等一类电压型功率开关管专用驱动芯片IR2110，驱动IGBT—FGA25N120构成的H桥电路实现对直流电机的调速，利用TL431、线性光耦PC817和AD0832构成的电压采集单元实现系统的闭环控制，提高整个系统的智能化、自动化水平，为工业生产应用提供可能。
关键词单片机；PWM；光耦隔离；IGBTThe PWM speed regulating system of DCmotor based on SCMAbstractThe thesis introduces a PWM speed regulating system of D.C motor based on 51 microcontroller. The system is designed on the affordable MC51 mircocontroller for the D.C. motor. From the systematic prespective, the thesis describes the circuit design and its comprehensive evaluation,which determines how to do with the functional linkage and interface between functional modules in the electric circuit. Besides, the evaluation of each module and the involved parameters are fully explained in the thesis. The system uses MC51’s timer to generate 10k pluse and uses TLP250 optical coupler to realize the strong and weak optoelectronic isolation between the control units and driving units. The implement of the speed regulation by the H-bridge circuits which are constructed by voltage-based power switching transistors and specific IR2110, IGBT- FGA25N120 Driving Chips, including two IGBT and MOSFET chips. And the V oltage Acquisition Collection of TL431, PC817 Linear Opticcoupler and AD0832 is desgined to do the closed-loop control in the system. The above considerations finally help to improve intelligentization and automation of the overall system and give the possibility to the industrial application.Keywords MC51；PWM；optical coupler’s isolation；IGBT目录摘要 (I)Abstract ................................................................................................................ I I 第1章绪论 (1)1.1 前言 (1)1.2 直流电动机调速概述 (1)1.2.1 直流电机调速原理 (1)1.2.2 直流调速系统实现方式 (3)1.3 直流调速系统实现方式 (4)第2章系统总体方案论证 (6)2.1 系统方案比较 (6)2.2 系统方案描述 (6)第3章硬件电路的设计 (8)3.1 逻辑延时电路方案设计 (8)3.2 驱动电路方案设计 (9)3.2.1 驱动电路方案描述 (9)3.2.2 IR2110驱动电路中IGBT抗干扰设计 (10)3.3 IR2110功率驱动介绍 (11)3.3.1 IR2100内部结构原理图及管脚说明 (11)3.3.2 IR2110的自举电路 ................................ 错误！未定义书签。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TD———微分周期；
TI———积分周期；
KI———积分系数,KI= KP T/TI；
KD———微分系数，KD=TD /T。
（4）在Proteus环境下系统的硬件电路和仿真
利用Proteus软件对各个子电路及整体电路进行了仿真，确保设计的电路能够满足性能指标要求，并给出了仿真结果。
完成本课题所需的工作条件(如工具书、计算机、实验、调研等)及解决办法KEILC和Proteus软件、计算机
西安交通大学城市学院
本科毕业设计（论文）开题报告
题目基于51单片机的PWM
直流电机调速系统设计
所在系电气与信息工程系
学生姓名XX
专业测控技术与仪器
班 级测控XXX学号XXXXX
指导老师XXXXXX
教学服务中心制表
2014年3月
对 题 目 的 陈 述
1.选题意义与国内外研究现状，主要研究内容及技术方法
在国外，PWM最早是在军事工业以及空间技术中应用。它以优越的性能，满足那些高速度、高精度随动跟踪系统的需求。近十年来，进一步扩散到民用工业，特别是在机床行业、自动生产线及机器人等领域中广泛应用。
如今，电子技术、计算机技术和电机控制技术相结合的趋势更为明显，促使电机控制技术以更快的速度发展着。随着市场的发展，客户对电机驱动控制要求越来越高，希望它的功能更强、噪声更低、控制算法更复杂，而可靠性和系统安全操作也摆上了议事日程，同时还要求马达恒速向变速发展，还要符合全球环保法规所要求的严格环境标准。进入２１世纪后，可以预期新的更高性能电力电子器件还会出现，已有的各代电力电子元件还会不断地改进提高。
1.2国内外研究现状
直流电机脉冲宽带调制（Pulse Width Modulation――简称PWM）调速系统产生于７０年代中期。最早用于不可逆、小功率驱动，例如自动跟踪天文望远镜、自动记录仪表等。近十多年来，由于晶体管器件水平的提高及电路技术的发展，同时又因出现了宽调速永磁直流电机，它们之间的结合促使PWM技术的高速发展，并使电气驱动技术推进到一个新的高度。
2.课题研究的方案设计（方法、手段、技术路线、可行性论证)
2.1.技术路线
(1)直流电机工作原理
(2)直流电动机的驱动电路和增量式光电编码器电路设计
(3)按键控制和显示电路的设计
(4)用C语言进行软件编程
(5)在Proteus环境下完成系统的硬件电路和仿真
2.2.设计方法
(1)直流电机原理的熟悉
工作原理：电磁力定律 载流导体在磁场中将会受到力的作用，若磁场与载流导体互相垂直，作用在导体上的电磁力大小为：f = B·Ｉ·Ｌ
(5)、对系统进行测试和结果分析
(6)、用ห้องสมุดไป่ตู้关语言进行软件编程
(7)、利用Proteus软件设计并验证直流电路的调速控制
可行性分析：
本课题通过介绍直流电机的工作原理和数学模型、脉宽调制控制原理和H桥电路基本原理设计了驱动电路的总体结构，根据模型，利用Proteus软件对各个子电路及整体电路进行了仿真，确保设计的电路能够满足性能指标要求，并给出了仿真结果。
其中，B:磁场密度 Ｌ：导体长度Ｉ：电流
力的方向用左手定则确定。
(2)设计键盘控制和显示电路
a、键盘控制
加入五个按键，分别控制步进电机开/关和4个不同位置量(不同脉冲个数)
b、显示电路
运用LCD显示设定脉冲值、反馈脉冲值、实际位置值
(3)C语言软件编程
系统采用语言模块化结构。在KEILC环境下编写微控制器程序，AT89C52内部含有2个外部中断口，3个16位可编程定时计数器。用片内单片机定时器中断方式产生周期性脉冲柬控制步进电机转动步数，用另一个定时器反馈脉冲数。将栏序设计戚三部分:主循环栏序、中断服务子程序以及其他相应服务子程序(包括键盘、LCD显示、延时、PID控制、驱动于程序)。
1.1选题的研究目的及意义
现代工业的电力拖动一般都要求局部或全部的自动化，因此必然要与各种控制元件组成的自动控制系统联系起来，而电力拖动则可视为自动化电力拖动系统的简称。在这一系统中可对生产机械进行自动控制。
在如今的现实生活中，自动化控制系统已在各行各业得到广泛的应用和发展，其中自动调速系统的应用则起着尤为重要的作用。虽然直流电机不如交流电机那样结构简单、价格便宜、制造方便、容易维护，但是它具有良好的起制动性能，宜于在广泛的范围内平滑调速，所以直流调速系统至今仍是自动调速系统中的主要形式。
在连续控制过程中，采用增量式数字PID 程序对脉冲输出进行控制，此算法结构简单，参数易于调整。
增量式数字PID 的数学表达式为
△u(k)=A1e(k)-A2e(k-1)+A3e(k-2) （1）
A=KP [1+T/TI+TD /T]
B=KP [1+2T/TI+TD /T]
C=KP KD /T
式中 KP———比例系数；
1.3主要研究内容及技术方法
本课题设计的直流PWM调速系统采用的是调压调速。系统主电路采用大功率GTR为开关器件，H桥单极式电路为功率放大电路的结构。PWM调制部分是在单片机开发平台之上，运用汇编语言汇编控制。由定时器来产生宽度可调的矩形波。通过调节波形的宽度来控制H电路中的GTR通断时间，以达到调节电机速度的目的。增加了系统的灵活性和精确性，使整个PWM脉冲的产生过程得到了大大的简化。
随着电力电子技术的发展，开关速度更快、控制更容易的全控型功率器件MOSFET和GBT成为主流，脉宽调制技术表现出较大的优越性：主电路线路简单，需要用的功率元件少；开关频率高、电流容易连续、谐波少、电机损耗和发热都较小；低速性能好、稳速精度高，因而调速范围宽；系统快速响应性能好，动态抗扰能力强；主电路元件工作在开关状态、导通损耗小、装置效率较高。近年来，微型计算机技术发展速度飞快，以计算机为主导的信息技术作为一崭新的生产力，正向社会的各个领域渗透，直流调速系统向数字化方向发展成为趋势。
本设计以51单片机为核心，以键盘作为输入达到控制直流电机的启停、速度和方向，完成了基本要求和发挥部分的要求。在设计中，采用了PWM技术对电机进行控制，通过对占空比的计算达到精确调速的目的。
任务要求如下
(1)、直流电机的转速范围：1～1000转/秒
(2)、用PWM波调速
(3)、调速精度：1转
(4)、可实时显示直流电机的转速，设定转速后可快速变化到设定转速
