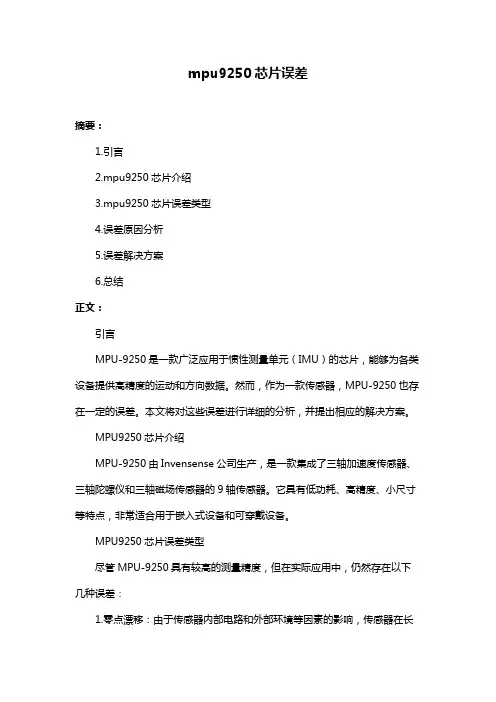

mpu9250芯片误差摘要：1.引言2.mpu9250芯片介绍3.mpu9250芯片误差类型4.误差原因分析5.误差解决方案6.总结正文：引言MPU-9250是一款广泛应用于惯性测量单元（IMU）的芯片，能够为各类设备提供高精度的运动和方向数据。
然而，作为一款传感器，MPU-9250也存在一定的误差。
本文将对这些误差进行详细的分析，并提出相应的解决方案。
MPU9250芯片介绍MPU-9250由Invensense公司生产，是一款集成了三轴加速度传感器、三轴陀螺仪和三轴磁场传感器的9轴传感器。
它具有低功耗、高精度、小尺寸等特点，非常适合用于嵌入式设备和可穿戴设备。
MPU9250芯片误差类型尽管MPU-9250具有较高的测量精度，但在实际应用中，仍然存在以下几种误差：1.零点漂移：由于传感器内部电路和外部环境等因素的影响，传感器在长时间运行过程中，输出数据会发生变化，导致零点漂移。
2.噪声：传感器在测量过程中，受到外界环境噪声的干扰，会在输出数据中引入噪声。
3.非线性：传感器在不同工作范围内，其输出数据可能呈现非线性关系，影响测量精度。
误差原因分析1.零点漂移：传感器内部电路不稳定性、温度变化、电源电压波动等因素可能导致零点漂移。
2.噪声：外部环境的电磁干扰、振动、温度变化等因素会在传感器输出数据中引入噪声。
3.非线性：传感器内部结构、材料和生产工艺等因素可能导致非线性误差。
误差解决方案1.零点漂移：针对零点漂移，可以通过定期对传感器进行零点校准来解决。
此外，选用稳定性更好的传感器，以及优化电路设计，降低温度和电源电压波动的影响，也可以减少零点漂移。
2.噪声：降低噪声干扰，可以采取屏蔽措施，如使用金属屏蔽罩，或者在传感器周围设置电磁屏蔽层。
同时，合理布局传感器和接收电路，尽量缩短信号线长度，也可以减少噪声干扰。
3.非线性：针对非线性误差，可以通过校准和数据处理算法来补偿。
例如，使用卡尔曼滤波器或扩展卡尔曼滤波器对传感器数据进行处理，可以有效消除非线性误差。
三轴陀螺仪MPU3050
内建数字运动处理之三轴陀螺仪MPU-3000 MPU-3050概述MPU-3000™系列产品运动处理组件为业界第一个内建数字运动处理™(DMP™: Digital Motion Processor™)硬件加速引擎的三轴陀螺仪。
现今多用途智能型手机要求小尺寸、低耗能的陀螺仪，必需能提供运动游戏要求之宽广的带宽，并提供导航辅助系统、录像与相机防手抖系统、精准动作人机接口控制系统所需之高敏感度及低噪声性能。
MPU-3000是产业第一个针对智能型手机完整运动处理所设计的系列产品，特性为运动感测范围最广由250到2000°/sec、内建16-bit的模拟/数字转换器(ADCs)、可程控的数字滤波器、出厂前校准至1%的敏感度、内建六轴的多个感测组件融合算法技术(sensor fusion)，以及13mW的低耗电量。
4x4x0.9mm大小的尺寸，加上I2C或SPI的数字接口，MPU-3000系列是在类似产品中第一个能满足手机需求的产品。
MPU-3000延用传统惯性传感器结构，加了业界第一个的内建数字运动处理器(DMP)。
DMP连同内建之FIFO，不仅能减轻主机应用程序处理器之高频运动演算，也能减少中断(interrupt)次数与主机每秒运算指令数(MIPS)，进而改善整体系统效能。
MPU-3000的另一创举为它整合了第二个I2C接口来链接外接的加速器至DMP，此机制使DMP得以接收整合之陀螺仪与加速器的输出，执行六轴的多个感测组件融合算法技术(sensor fusion)，再以Quaternion输出到手机应用处理器，并减轻传感器时间同步化及融合演算带给主机的负荷。
其他MPU-3000的特性包含内部频率产出、内建温度传感器、可程序化的中断(initerrupt)，以及能使影像、录像、GPS数据与传感器同步化的FSYNC机制。
关于供电电源弹性，MPU-3000除了模拟供电接脚外，独立的VLOGIC参考接脚可用来设定I2C的逻辑准位。
MPU6050教程

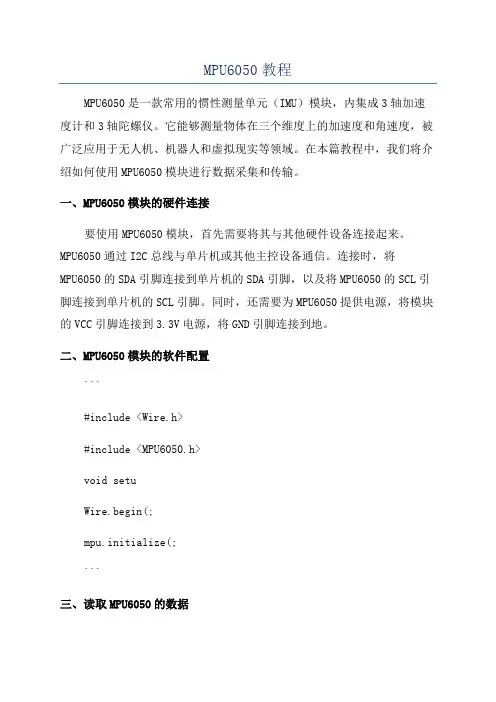

MPU6050教程MPU6050是一款常用的惯性测量单元（IMU）模块，内集成3轴加速度计和3轴陀螺仪。
它能够测量物体在三个维度上的加速度和角速度，被广泛应用于无人机、机器人和虚拟现实等领域。
在本篇教程中，我们将介绍如何使用MPU6050模块进行数据采集和传输。
一、MPU6050模块的硬件连接要使用MPU6050模块，首先需要将其与其他硬件设备连接起来。
MPU6050通过I2C总线与单片机或其他主控设备通信。
连接时，将MPU6050的SDA引脚连接到单片机的SDA引脚，以及将MPU6050的SCL引脚连接到单片机的SCL引脚。
同时，还需要为MPU6050提供电源，将模块的VCC引脚连接到3.3V电源，将GND引脚连接到地。
二、MPU6050模块的软件配置```#include <Wire.h>#include <MPU6050.h>void setuWire.begin(;mpu.initialize(;```三、读取MPU6050的数据一旦完成了初始化，就可以读取MPU6050的数据了。
MPU6050中包含6个16位的寄存器，分别存储3轴加速度和3轴角速度的原始数据。
可以通过以下代码读取这些数据：```int16_t ax, ay, az; //加速度原始数据int16_t gx, gy, gz; //角速度原始数据void loompu.getAcceleration(&ax, &ay, &az);mpu.getRotation(&gx, &gy, &gz);```四、处理MPU6050的数据在读取了MPU6050的原始数据后，可以根据需要进行进一步处理。
比如，可以将原始数据转换为物体在各个维度上的实际加速度和角速度。
具体的转换方法可以参考MPU6050的数据手册或相关资料。
五、MPU6050数据的传输一旦完成了数据的处理，就可以将其传输给其他设备或进行存储了。
mpu6050和mpu3050有什么不同和相同(基础介绍和区别分析)
mpu6050和mpu3050有什么不同和相同（基础介绍和区别分析）1、mpu6050基础介绍MPU6050是InvenSense公司推出的全球首款整合性6轴运动处理组件，相较于多组件方案，免除了组合陀螺仪与加速器时之轴间差的问题，减少了安装空间。
MPU6050内部整合了3轴陀螺仪和3轴加速度传感器，并且含有一个第二IIC接口，可用于连接外部磁力传感器，并利用自带的数字运动处理器（DMP：DigitalMoTIonProcessor）硬件加速引擎，通过主IIC接口，向应用端输出完整的9轴融合演算数据。
有了DMP，我们可以使用InvenSense公司提供的运动处理资料库，非常方便的实现姿态解算，降低了运动处理运算对操作系统的负荷，同时大大降低了开发难度。
MPU6050的特点包括：①以数字形式输出6轴或9轴（需外接磁传感器）的旋转矩阵、四元数（quaternion）、欧拉角格式（EulerAngleforma）的融合演算数据（需DMP支持）②具有131LSBs//sec敏感度与全格感测范围为250、500、1000与2000/sec的3轴角速度感测器（陀螺仪）③集成可程序控制，范围为2g、4g、8g和16g的3轴加速度传感器④移除加速器与陀螺仪轴间敏感度，降低设定给予的影响与感测器的飘移⑤自带数字运动处理（DMP：DigitalMoTIonProcessing）引擎可减少MCU复杂的融合演算数据、感测器同步化、姿势感应等的负荷⑥内建运作时间偏差与磁力感测器校正演算技术，免除了客户须另外进行校正的需求⑦自带一个数字温度传感器⑧带数字输入同步引脚（Syncpin）支持视频电子影相稳定技术与GPS⑨可程序控制的中断（interrupt），支持姿势识别、摇摄、画面放大缩小、滚动、快速下降中断、high-G中断、零动作感应、触击感应、摇动感应功能⑩VDD供电电压为2.5V5%、3.0V5%、3.3V5%；VLOGIC可低至1.8V5%。
三轴(XYZ)MEMS陀螺仪

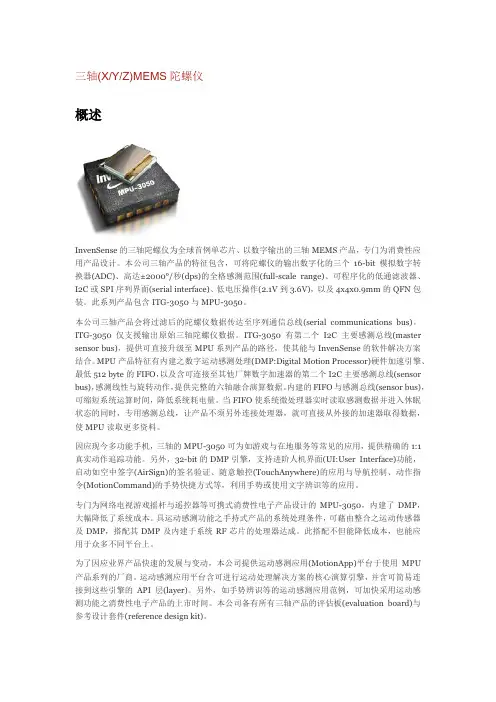

三轴(X/Y/Z)MEMS陀螺仪概述InvenSense的三轴陀螺仪为全球首例单芯片、以数字输出的三轴MEMS产品，专门为消费性应用产品设计。
本公司三轴产品的特征包含，可将陀螺仪的输出数字化的三个16-bit模拟数字转换器(ADC)、高达±2000°/秒(dps)的全格感测范围(full-scale range)、可程序化的低通滤波器、I2C或SPI序列界面(serial interface)、低电压操作(2.1V到3.6V)，以及4x4x0.9mm的QFN包装。
此系列产品包含ITG-3050与MPU-3050。
本公司三轴产品会将过滤后的陀螺仪数据传达至序列通信总线(serial communications bus)。
ITG-3050仅支援输出原始三轴陀螺仪数据。
ITG-3050有第二个I2C主要感测总线(master sensor bus)，提供可直接升级至MPU系列产品的路径，使其能与InvenSense的软件解决方案结合。
MPU产品特征有内建之数字运动感测处理(DMP:Digital Motion Processor)硬件加速引擎、最低512 byte的FIFO，以及含可连接至其他厂牌数字加速器的第二个I2C主要感测总线(sensor bus)，感测线性与旋转动作，提供完整的六轴融合演算数据。
内建的FIFO与感测总线(sensor bus)，可缩短系统运算时间，降低系统耗电量。
当FIFO使系统微处理器实时读取感测数据并进入休眠状态的同时，专用感测总线，让产品不须另外连接处理器，就可直接从外接的加速器取得数据，使MPU读取更多资料。
因应现今多功能手机，三轴的MPU-3050可为如游戏与在地服务等常见的应用，提供精确的1:1真实动作追踪功能。
另外，32-bit的DMP引擎，支持进阶人机界面(UI:User Interface)功能，启动如空中签字(AirSign)的签名验证、随意触控(TouchAnywhere)的应用与导航控制、动作指令(MotionCommand)的手势快捷方式等，利用手势或使用文字辨识等的应用。
三星P7510拆机教程
《全模块化设计三星Galaxy Tab 10.1（GT-P7510）高清拆机图》三星10.1寸超薄平板GT-P7510的功能性能表现我们在《双核巅峰之作Super PLS屏三星Galaxy Tab 10.1(GT-P7510)评测》链接是（ht权限tp:///thread-10368287-1-1.html）一文中已经做了详细的测试和评价，现在我们就来拆解这款平板，从硬件方面全方位了解GT-P7510以及三星的工业设计和制造水平。
这是我第一次拆解这么薄的平板，所以一开始有些许担心，担心里面的用料过于单薄，拆的过程中可能会造成无法弥补的损失。
好在我开始撰写这篇文章前这个担心已经不存在了。
三星GT-P7510机身很薄，只有8.6mm。
重量也比较轻，只有570g。
一开始怀疑它与iPad 2一样采用胶粘的方式，仔细观察后却发现外壳是用螺丝和卡扣固定的。
我们知道，卡扣属于机械原理，机身越是薄，对模具的精确度要求就越高，误差哪怕只有0.1mm，也可能造成外壳不能严丝合缝的问题。
相比之下，用胶粘则要简单一些，而且密封性更好，但是拆开维修比较麻烦，而且拆过后密封性也会打折扣。
从主机底部开始下手，在数据线插槽的两旁，各有一颗隐藏螺丝，先用大头针将小帽顶下来。
这两颗螺丝需要“丫”字口的螺丝刀才能拧动拧掉螺丝后，用撬棒沿屏幕边缘缝隙来回滑动，靠手感找到所有卡扣的位置。
在有卡扣的地方，用撬棒向外使力，致使卡扣一一弹开。
主机四个边角的卡扣比较紧，需要用一些巧劲才能打开成功打开外壳，看到内部的第一眼，还是很惊喜的，因为内部条理清楚，一点儿也不杂乱，最重要的是看到了很多模块化的东西，这样后面的拆解也会简单容易许多。
换个角度拍一张分体照片后壳并非一次成型，而是边框用了较厚的塑料，后盖用了较薄的塑料。
并且表面工艺也不一样，后盖部分做了拉丝工艺处理，表面的喷漆金属质感强烈，不容易留指纹；边框的喷漆就是普通的光面喷漆，光泽感好一些。
全球最小的3轴陀螺仪L3G3250A出世
全球最小的3轴陀螺仪L3G3250A出世IC购商城（）报道：作为智能手机领域的创新技术，3轴陀螺仪在iPhone4中大放异彩。
据最新报道，iPhone4内置的3轴陀螺仪制作商意法半导体公司最近又推出新的3轴陀螺仪L3G3250A，这款产品占板空间相比上一款缩减近40%，是全球最小的3轴陀螺仪。
意法半导体在过去两年内共推出40余款陀螺仪产品，在消费电子和移动应用市场的占有率从2009年的不到1%大幅提升至2010年的30%。
其上一款产品意法半导体的L3G462A陀螺仪已经是市场上最小的3轴模拟陀螺仪，采用4x4x1mm3 超小封装。
而新产品L3G3250A的封装仅为3.5x3x1mm，占板空间由原来的的17.6 mm3 缩减至10.5 mm3，缩减幅度近40%。
以便于满足下一代游戏机、虚拟实境输入设备、运动控制人机界面（MMI）、GPS导航系统、家电以及机器人对更小占板空间的要求。
而且L3G3250A谐振频率设置在音频带宽之外，从而使其可以完全抵抗如安装在传感器附近的扬声器产生的音频噪声，以及通过印刷电路板传递的耦合机械振动，进而使新产品拥有更高的检测精度和可靠性。
意法半导体的3轴陀螺仪产品最早在IPONE4中就得到应用。
2010年，苹果公司创新性地在新产品iPhone 4 中置入“三轴陀螺仪”，让iPhone的方向感应变得更加智能，从此手机也有了像飞机一样的“感应”，能够知道自己“处在什么样的位置”。
这个功能最大的特点就是即使手机在进入隧道丢失GPS信号的时候，也可以依靠拼接陀螺仪感知的加速度方向和大小继续导航。
同时三轴陀螺仪将会与iPhone原有的距离感应器、光线感应器、方向感应器结合起来让iPhone 4更好的人机交互功。
国外一些机构还指出在苹果的另外一款新产品iPad平板电脑中本来也计划要加入这种陀螺仪设计，不过后来由于某种原因放弃了这个计划，但有可能在下一代iPad中会加入这种功能。
而意法半导体公司推出的这一技术进步对手机、平板电脑、游戏机等智能消费电子产品尤为重要，它将用于实现高精准度的手势控制和更直接的用户界面，使其更加真实，有效实现人机互动和提升用户体验，在制造商们在日益激烈的市场竞争中占据有利地位。
mpu6050陀螺仪工作原理
mpu6050陀螺仪工作原理
MPU6050陀螺仪工作原理是指MPU6050模块中的陀螺仪如何工作以及它的原理。
MPU6050陀螺仪是一种集成了三轴陀螺仪和三轴加速度计的传感器模块。
MPU6050陀螺仪的工作原理是基于微电机旋转角速度的定向测量以及加速度的检测。
该模块通过测量微电机的转动来检测物体的姿态变化。
具体而言，陀螺仪利用微电机在三个轴上的旋转来检测物体绕这些轴的旋转速度。
MPU6050陀螺仪使用了MEMS（微机电系统）技术，利用微小而高精度的机电系统结构来实现测量。
该传感器模块内部有微小的振动结构，可以感知由物体的旋转引起的振动。
它采用差分电容原理来测量旋转速度，当物体旋转时，微电机产生的离心力导致振动结构发生位移，从而改变了电容的值。
通过测量电容的变化，可以计算出物体的旋转角速度。
除了陀螺仪，MPU6050模块还集成了三轴加速度计。
这些加速度计通过测量物体在三个轴上的加速度来检测物体的线性运动和倾斜角度。
通过结合陀螺仪和加速度计的数据，可以实现更准确的姿态测量。
MPU6050陀螺仪模块通常被应用在飞行器、机器人和智能手机等设备中，用于姿态控制、稳定性控制和运动检测等方面。
其工作原理的理解可以帮助工程师在这些领域中设计和开发更精确、可靠的系统。
总结而言，MPU6050陀螺仪的工作原理基于微电机的转动测量，利用差分电容原理检测旋转角速度。
它的集成设计使其成为一个理想的传感器模块，可广泛用于各种应用中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
内建数字运动处理之三轴陀螺仪MPU-3000 MPU-3050
概述
MPU-3000™系列产品运动处理组件为业界第一个内建数字运动处理
™(DMP™: Digital Motion Processor™)硬件加速引擎的三轴陀螺仪。
现今多用途智能型手机要求小尺寸、低耗能的陀螺仪，必需能提供运动游戏要求之宽广的带宽，并提供导航辅助系统、录像与相机防手抖系统、精准动作人机接口控制系统所需之高敏感度及低噪声性能。
MPU-3000是产业第一个针对智能型手机完整运动处理所设计的系列产品，特性为运动感测范围最广由250到2000°/sec、内建16-bit的模拟/数字转换器(ADCs)、可程控的数字滤波器、出厂前校准至1%的敏感度、内建六轴的多个感测组件融合算法技术(sensor fusion)，以及13mW的低耗电量。
4x4x0.9mm大小的尺寸，加上I2C或SPI的数字接口，MPU-3000系列是在类似产品中第一个能满足手机需求的产品。
MPU-3000延用传统惯性传感器结构，加了业界第一个的内建数字运动处理器(DMP)。
DMP连同内建之FIFO，不仅能减轻主机应用程序处理器之高频运动演算，也能减少中断(interrupt)次数与主机每秒运算指令数(MIPS)，进而改善整体系统效能。
MPU-3000的另一创举为它整合了第二个I2C接口来链接外接的加速器至DMP，此机制使DMP得以接收整合之陀螺仪与加速器的输出，执行六轴的多个感测组件融合算法技术(sensor fusion)，再以Quaternion输出到手机应用处理器，并减轻传感器时间同步化及融合演算带给主机的负荷。
其他MPU-3000的特性包含内部频率产出、内建温度传感器、可程序化的中断(initerrupt)，以及能使影像、录像、GPS数据与传感器同步化的FSYNC机制。
关于供电电源弹性，MPU-3000除了模拟供电接脚外，独立的VLOGIC参考接脚可用来设定I2C的逻辑准位。
VLOGIC的电压范围最低可由1.71V到最高VDD。
已经证实与量产之Nasiri-Fabrication制程平台，可将MEMS与CMOS整合于单一硅晶圆上，实现具规模之MEMS制程与晶圆层级包装。
此晶圆层级的结合，实现了业界最低噪声规格0.03%/√Hz、最低耗电量、以及使用产业最低成本完成最小包装尺寸。
应用
特性
∙手持式产品中最小最薄的QFN包装尺寸4x4x0.9mm
∙可利用第二个I2C接口链接外接之加速器来实现六轴运动处理能力
∙数字运动处理(DMP)引擎支持3D运动处理与手势辨识之算法
∙可程控的数字高通及低通滤波器支持所有运动处理应用程序
∙运动处理函式库™(MPL)支持Android™、Linux™、Windows™、以及Windows Mobile™平台
∙以数字方式输出之X轴、Y轴、Z轴角速率传感器(gyros)，整合于单一电路上，具有±250至±2000°/sec的全格感测范围(full scale range)
∙FIFO缓冲器可完整收集资料，降低应用处理器的运算时间及中断(interrupt)次数
∙可程序化之中断(interrupt)，支持手势辨识、摇摄(panning)、缩放、滚动、零点运动检测(zero-motion detection)、轻拍检测、以及摇动检测等特性
∙10,000g的耐震容忍度
∙ 6.5mA之低操作电流消耗可延长电池寿命
∙三个整合在内部的16-bit 模拟/数字转换器(ADCs)提供陀螺仪同步取样
∙数字输出的温度传感器
六轴系统图
