《计算机连锁技术》习题二

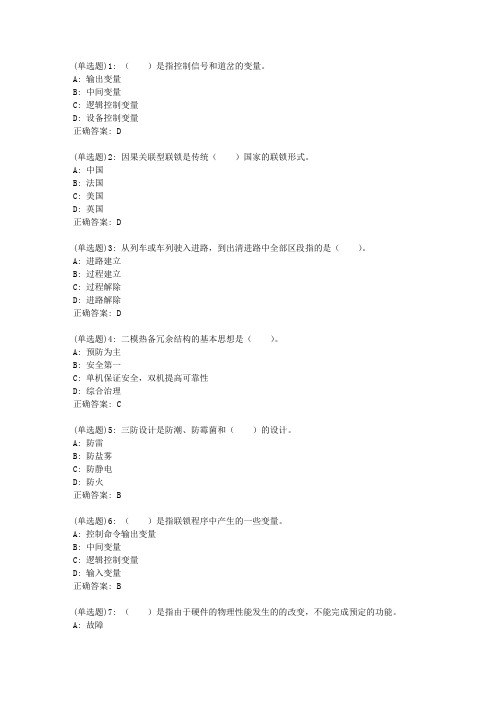

北交19秋《计算机联锁技术》在线作业二_84
(单选题)1: （）是指控制信号和道岔的变量。
A: 输出变量
B: 中间变量
C: 逻辑控制变量
D: 设备控制变量
正确答案: D
(单选题)2: 因果关联型联锁是传统（）国家的联锁形式。
A: 中国
B: 法国
C: 美国
D: 英国
正确答案: D
(单选题)3: 从列车或车列驶入进路，到出清进路中全部区段指的是（）。
A: 进路建立
B: 过程建立
C: 过程解除
D: 进路解除
正确答案: D
(单选题)4: 二模热备冗余结构的基本思想是（）。
A: 预防为主
B: 安全第一
C: 单机保证安全，双机提高可靠性
D: 综合治理
正确答案: C
(单选题)5: 三防设计是防潮、防霉菌和（）的设计。
A: 防雷
B: 防盐雾
C: 防静电
D: 防火
正确答案: B
(单选题)6: （）是指联锁程序中产生的一些变量。
A: 控制命令输出变量
B: 中间变量
C: 逻辑控制变量
D: 输入变量
正确答案: B
(单选题)7: （）是指由于硬件的物理性能发生的的改变，不能完成预定的功能。
A: 故障。
北交20春《计算机联锁技术》在线作业二_29242答案
(单选题)1: （）是实现联锁功能的最基本信息，包括一些元素的名称和性质。
A: 输出量
B: 输入量
C: 静态数据
D: 动态数据
正确答案: C
(单选题)2: 从列车或车列驶入进路，到出清进路中全部区段指的是（）。
A: 进路建立
B: 过程建立
C: 过程解除
D: 进路解除
正确答案: D
(单选题)3: 单环网的主要缺点是拓扑结构的（）。
A: 及时性
B: 准确性
C: 脆弱性
D: 可靠性
正确答案: C
(单选题)4: 目前广泛使用的联锁控制系统是（）。
A: 自控联锁控制系统
B: 电气联锁控制系统
C: 集成联锁控制系统
D: 机械联锁控制系统
正确答案: B
(单选题)5: （）世界第一套计算机联锁在瑞典哥德堡站诞生，掀开了微型计算机在铁路信号应用的新篇章。
A: 1978年
B: 1986年
C: 1990年
D: 1994年
正确答案: A
(单选题)6: 使用最普遍的一种网络拓扑结构是指（）。
A: 总线形结构
B: 星形结构
C: 树形结构
D: 混合形结构
正确答案: A
(单选题)7: （）是指控制信号和道岔的变量。
《计算机联锁》练习册问题详解
《计算机联锁》练习册问题详解习题⼀⼀.填空1.车站信号联锁系统的发展⼤致经历了（机械化联锁）阶段、（机电联锁）阶段、（继电联锁）阶段和（计算机联锁）阶段。
2.填补我国计算机联锁技术空⽩的是由（通号总公司研究）研制⽣产的计算机联锁系统。
3.我国车站计算机联锁系统的研制⽣产单位为（通号总公司研究）、（铁道部科学研究院）、（卡斯柯信号总公司）和（北⽅交通⼤学）。
4.计算机联锁系统的主要功能包括：（基本的联锁功能）、（显⽰功能）、（记录存储和故障检测与诊断功能）和（结合功能）。
5.计算机联锁系统中，联锁层与控制层之间的联系⽅式分为（总线）⽅式和（专线）⽅式两种。
6.（1978）年世界上第⼀个计算机联锁系统在（瑞典）问世。
7.计算机联锁系统就是⽤（计算机）取代传统继电器进⾏选路和联锁运算，并通过（动态输出）输出控制命令动作信号设备的系统。
8.⾸次应⽤于国铁的车站计算机联锁系统是由（铁道部科学研究院）开发研制的。
9.车站计算机联锁系统的发展趋向为：从局部使⽤微机逐步向（全微电⼦化）⽅向发展；由集中式控制过渡到（分布式）控制，进⽽实现（多层次）控制；室外设备由（专线）⽅式过渡为（总线）⽅式。
⼆.判断1.填补我国计算机联锁技术空⽩的是由铁道部科学研究院研制⽣产的计算机联锁系统。
（×）2.⾸次应⽤于国铁的计算机联锁设备是由通号总公司研究研制⽣产的。
（×）3.拥有车站计算机联锁系统制造特许证的⼚家才能⽣产计算机联锁系统。
（×）4.车站计算机联锁系统的软件检测合格证为终⾝制的。
（×）5.计算机联锁系统实现联锁控制关系依靠计算机的软硬件技术。
（√）6.对于我国车站计算机联锁系统的规管理⼯作⾸要的应该是对开发研制单位的规化管理⼯作。
（√）三.名词解释1.车站信号联锁系统：控制车站的道岔、进路和信号机并且实现它们之间相互联系的系统称为车站信号联锁系统。
2.计算机联锁系统：⽤计算机取代传统继电器进⾏选路和联锁运算，并通过动态输出输出控制命令动作信号设备的系统称为计算机联锁系统。
计算机联锁系统技术_习题
简答题
31.我国的计算机联锁系统有哪些系列？ 32.现代安全系统的影响因素及技术手段 有哪些？ 33.试说明故障、差错、失效的意义及其 相互关系，并阐述防卫故障的基本技术 。
简答题
34.计算机联锁系统产生危险侧失效的条 件是什么？ 35.TYJL联锁系统的技术特点有哪些 ？ 36.国外常见的计算机联锁控制系统有哪 些。
通 用 接 口
联 锁 微 机
电路分析题
2.如图所示为动态故障－安全输出驱动电路，试回答以下问题： ①继电器采用偏极继电器的原因。 ②分析电路的工作原理。 ③电路的故障-安全分析。
电路分析题
3.简述下图中四线制道岔控制电路的无接点化控制方法。
电路分析题
4.如图所示为无接点四线制道岔表示改进电路，试回答以下问题： ①说明图中为什么采用四端电容C的原因。 ②分析电路的工作原理（道岔定位与反位分别说明）。 ③分析电路是否具备故障-安全，若不具备说明其位置与原因并给出诊 断方法。
GD1
GD2
电路分析题
7.下图为采用脉冲变压器输出的动态电路结构图，分
析其工作原理及其故障安全特性。
电路分析题
8.下图为采用光控可控硅输出的动态电路结构图，分
析其工作原理及其故障安全特性。
进路搜索题
1.参照下面信号布置图，试回答以下问题： ①根据信号布置图，绘出相应的站场型数据结构的模块链接图。 ②根据模块链接图，在K(1)处设置导向标志Yd时，写出从D1到SII的搜索流程。 ③根据模块链接图，不设导向标志时，写出从D1经D13到SII变通进路的搜索流程。
简答题
22.铁路信号设计目的有哪些？ 23.故障测试中在线测试的方法有哪些？ 24. TMR系统与单机系统可靠度有哪些差 别？

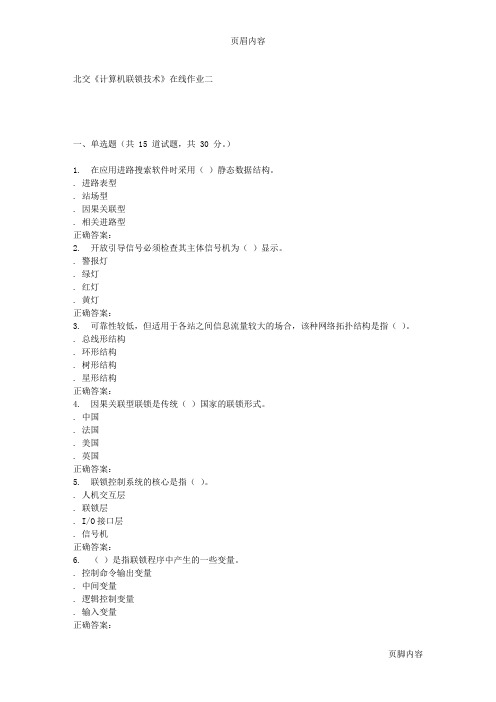

2016春北交《计算机联锁技术》在线作业二
页眉内容北交《计算机联锁技术》在线作业二一、单选题（共 15 道试题，共 30 分。
）1. 在应用进路搜索软件时采用（）静态数据结构。
. 进路表型. 站场型. 因果关联型. 相关进路型正确答案：2. 开放引导信号必须检查其主体信号机为（）显示。
. 警报灯. 绿灯. 红灯. 黄灯正确答案：3. 可靠性较低，但适用于各站之间信息流量较大的场合，该种网络拓扑结构是指（）。
. 总线形结构. 环形结构. 树形结构. 星形结构正确答案：4. 因果关联型联锁是传统（）国家的联锁形式。
. 中国. 法国. 美国. 英国正确答案：5. 联锁控制系统的核心是指（）。
. 人机交互层. 联锁层. I/O接口层. 信号机正确答案：6. （）是指联锁程序中产生的一些变量。
. 控制命令输出变量. 中间变量. 逻辑控制变量. 输入变量正确答案：7. 二模热备冗余结构的基本思想是（）。
. 预防为主. 安全第一. 单机保证安全，双机提高可靠性. 综合治理正确答案：8. 目前广泛使用的联锁控制系统是（）。
. 自控联锁控制系统. 电气联锁控制系统. 集成联锁控制系统. 机械联锁控制系统正确答案：9. 从列车或车列驶入进路，到出清进路中全部区段指的是（）。
. 进路建立. 过程建立. 过程解除. 进路解除正确答案：10. （）是指控制信号和道岔的变量。
. 输出变量. 中间变量. 逻辑控制变量. 设备控制变量正确答案：11. 在计算机联锁失效需要采用（）。
. 故障分析. 查明原因. 控制道岔和引导信号. 自动控制正确答案：12. 继电集中联锁系统采用（）供电。
. 环网路. 双网路. 单网路. 多网路正确答案：13. 在通信距离为几十米到上千米时，广泛采用（）串行总线标准。
. RS-232-总线. RS-485总线. I-488总线. PI总线正确答案：14. 为了保证行车安全，信号、道岔与进路之间必须保持一定的制约关系和操作顺序，称其为（）。

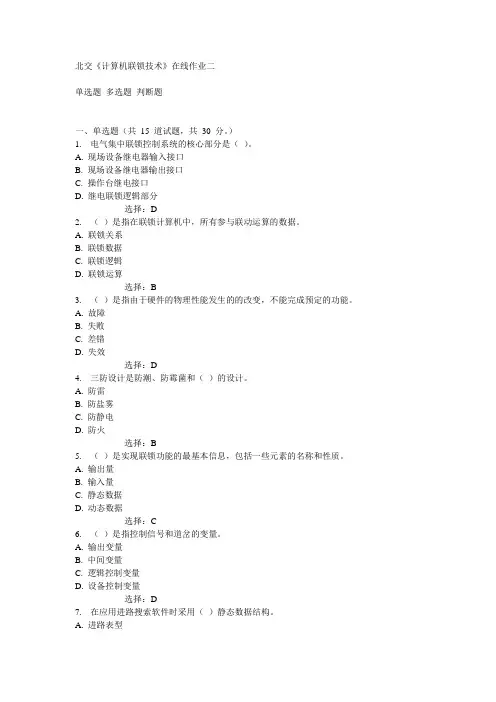

北交《计算机联锁技术》在线作业二15春满分答案
北交《计算机联锁技术》在线作业二
单选题多选题判断题
一、单选题（共15 道试题，共30 分。
）
1. 电气集中联锁控制系统的核心部分是（）。
A. 现场设备继电器输入接口
B. 现场设备继电器输出接口
C. 操作台继电接口
D. 继电联锁逻辑部分
-----------------选择：D
2. （）是指在联锁计算机中，所有参与联动运算的数据。
A. 联锁关系
B. 联锁数据
C. 联锁逻辑
D. 联锁运算
-----------------选择：B
3. （）是指由于硬件的物理性能发生的的改变，不能完成预定的功能。
A. 故障
B. 失败
C. 差错
D. 失效
-----------------选择：D
4. 三防设计是防潮、防霉菌和（）的设计。
A. 防雷
B. 防盐雾
C. 防静电
D. 防火
-----------------选择：B
5. （）是实现联锁功能的最基本信息，包括一些元素的名称和性质。
A. 输出量
B. 输入量
C. 静态数据
D. 动态数据
-----------------选择：C
6. （）是指控制信号和道岔的变量。
A. 输出变量
B. 中间变量
C. 逻辑控制变量
D. 设备控制变量
-----------------选择：D
7. 在应用进路搜索软件时采用（）静态数据结构。
A. 进路表型。
计算机联锁技术学习包
《计算机联锁技术》学习包第一章综述一、填空题1铁路运输系统是一个有（机车车辆），铁道线路，桥梁隧道和（站场）等基础设备组成的庞大系统。
在这个系统中必须设有指挥列车运行的铁路（信号系统）来保证列车按照行车极化安全高效的运行。
2、防止列车冲突的传统做法是将铁路划分成（若干段），把在（车站之间）的各段线路称做区间或（闭塞分区），在区间的两端设置信号机对区间进行（防护）。
3、1984年，通信信号总公司研究设计院研制生产出了国内第一个（车站计算机连锁）控制系统，并成功地应用于地方铁路，填补了我国计算机联锁控制系统的空白。
4、计算机联锁系统功能的（完备性），系统必须实现车站（连锁控制）系统规定的（全部）功能。
5、计算机联锁系统的功能安全性，在没有（故障）的情况下，系统是安全的，主要表现为联锁（逻辑正确）。
6、计算机联锁系统的（故障）安全性，在（发生）故障的情况下，系统是安全的。
7、计算机（联锁系统）的可维护性，要求系统的结构（简洁），（工程化）、模块化程度高，便于现场维护。
&系统的（经济性），在相同（性能指标）的前提下，系统的制造和维护成本更低。
9、计算机联锁系统使用（方便）程度，在满足系统功能需求及（安全）的前提下，最大限度的（方便）使用者。
10，计算机联锁控制系统技术是（铁路信号）技术、（电子）及（计算机）测控技术、计算机（通信技术）以及（可靠性）、（安全性技术）有机结合的产物。
二、选择题1、铁路运输系统是一个有（A B C ）等基础设备组成的庞大系。
A、机车车辆，B、铁道线路，C桥梁隧道和站场等基础设备组成的庞大系统。
D通信系统7、计算机联锁系统的可维护性，要求系统的（A B C D ）便于现场维护。
A、经济化B、结构简单C 、工程化D 、模块化E、安全化10，计算机联锁控制系统技术是（A B C D E ）有机结合的产物。
A、铁路信号技术、B、电子及计算机测控技术、C、计算机通信技术可靠性、D 、安全性技术E 、联锁技术三、概念题1、什么叫进路？2、什么叫联锁？四、判断题1、只有在确定进路空闲，道岔位置正确并联锁，可能发生冲突的进路没有办理并已联锁的条件下，信号才能开放，允许列车驶入。
北交19秋《计算机联锁技术》在线作业二
B.失效
C.差错
D.失败
答案:C
13.在应用进路搜索软件时采用（ ）静态数据结构。
A.进路表型
B.站场型
C.因果关联型
D.相关进路型
答案:B
14.（ ）是指系统硬件的物理缺陷、设计制造的的不完善或软件设计中隐含的错误。
A.故障
B.差错
C.失效
D.失败
答案:A
15.1978年，哪个国家研制的世界上首套计算机联锁控制系统成功进行了实际运用？（ ）
B.中间变量
C.逻辑控制变量
D.输入变量
答案:B
7.（ ）是指由于硬件的物理性能发生的的改变，不能完成预定的功能。
A.故障
B.失败
C.差错
D.失效
答案:D
8.对于动态冗余系统，（ ）冗余结构成为目前计算机联锁控制系统广泛采用的结构之一。
A.冷备方式
B.温备方式
C.三模热备
D.二模热备
答案:D
9.（ ）是实现联锁功能的最基本信息，包括一些元素的名称和性质。
A.操作表示功能
B.联锁控制功能
C.信息采集功能
D.自动检测与诊断功能
答案:A
19.人机接口是一种标准结构，其组成有（ ）。
A.PC键盘
B.显示器
C.打印机
D.总线
答案:A
20.参与联锁运算的动态数据主要包括（ ）。
A.操作输入变量
B.状态输入变量
C.表示输出变量
D.控制输出变量
答案:A
21.对于继电联锁控制系统性能特点的描述，下列选项正确的是（ ）。
北交《计算机联锁技术》在线作业二
试卷总分:100 得分:100
一、单选题(共 15 道试题,共 30 分)
计算机联锁考试题及答案
计算机联锁考试题及答案一、选择题（每题2分，共20分）1. 计算机联锁系统的核心功能是什么？A. 信号控制B. 列车运行监控C. 列车调度D. 列车运行安全保障答案：D2. 下列哪项不是计算机联锁系统的基本组成？A. 输入设备B. 通信设备C. 输出设备D. 电源设备答案：D3. 计算机联锁系统中，用于检测轨道区段状态的设备是？A. 轨道电路B. 信号机C. 道岔D. 信号灯答案：A4. 在计算机联锁系统中，信号机的作用是什么？A. 显示信号B. 接收信号C. 传输信号D. 存储信号答案：A5. 计算机联锁系统在处理列车进路时，需要考虑哪些因素？A. 列车速度B. 列车类型C. 列车重量D. 所有选项答案：D二、填空题（每空1分，共20分）1. 计算机联锁系统通过_______来实现对列车运行的实时监控。
答案：列车运行监控系统2. 计算机联锁系统中，_______是用于控制道岔转换的关键设备。
答案：道岔转换器3. 计算机联锁系统在设计时，必须遵循_______原则，以确保列车运行安全。
答案：故障-安全4. 在计算机联锁系统中，_______是用于检测列车占用轨道区段的设备。
答案：轨道电路5. 计算机联锁系统能够根据_______自动调整列车运行计划。
答案：实时数据三、简答题（每题10分，共30分）1. 简述计算机联锁系统的主要优点。
答案：计算机联锁系统的主要优点包括提高列车运行效率、减少人为操作错误、实时监控列车运行状态、自动处理异常情况以及提高调度灵活性等。
2. 描述计算机联锁系统中信号机的作用及其工作原理。
答案：信号机在计算机联锁系统中的作用是向列车司机显示运行信号，指示列车是否可以进入某个区段。
其工作原理是通过接收来自联锁系统的控制信号，根据列车运行状态和轨道区段状态，自动调整信号灯的显示，以确保列车安全运行。
3. 计算机联锁系统在处理列车进路时，需要考虑哪些安全措施？答案：计算机联锁系统在处理列车进路时，需要考虑的安全措施包括：确保列车进路的完整性、防止列车冲突、避免列车追尾、监控列车速度和重量、以及在出现异常情况时能够及时采取措施等。
计算机联锁(微机联锁)习题集-双机热备系统-TYJL-II
TYJL—II型计算机联锁系统一、填空题1．TYJL—II型计算机联锁系统可分为三层，分别是：和为上层、是核心层、第三层是。
2．TYJL—II型计算机联锁系统监视控制系统主要由和组成，其中是系统的核心。
3．TYJL—II型计算机联锁系统控制台有、、和四种可选方式。
4．TYJL—II型计算机联锁系统采用鼠标方式的控制台采用21英寸显示器提供、、和、等。
5．TYJL—II型计算机联锁系统监视器的数量取决于，通常为台。
6．TYJL—II型计算机联锁系统、、和均采用屏蔽电缆，线缆长度通常不超过ｍ长，这些线缆统称为。
7．TYJL—II型计算机联锁系统切换装置有和两种安装方式。
8．TYJL—II型计算机联锁系统联锁机柜的结构分I、II、III型，I型为；II型为；III型为。
9．TYJL—II型计算机联锁系统普通型的机柜由上到下可分为五层、、、、。
10．TYJL—II型计算机联锁系统电源层主要由、、和组成。
11．TYJL—II型计算机联锁系统采集电源工作电压为V，驱动电源的工作电压为V，计算机的工作电压为V。
12．TYJL—II型计算机联锁系统计算机层采用STD总线标准的工业控制计算机，其基本组成包括、、和四种功能板，其中是联锁系统的核心。
13．TYJL—II型计算机联锁系统CPU板通过指示报警板，点亮计算机面层上的、和等指示灯。
14．TYJL—II型计算机联锁系统采集层主要由、、、和组成。
15．TYJL—II型计算机联锁系统采集机笼的主体是，母版里侧是用于接插采集板的芯插座，母板背侧的32芯插座用于。
每块采集板可处理路采集信息。
16．TYJL—II型计算机联锁系统驱动层主要由、、、和组成。
17．TYJL—II型计算机联锁系统驱动机笼的主体是，母版里侧是用于接插驱动板的芯插座，母板背侧的32芯插座用于。
每块采集板可输出路驱动信息。
18．TYJL—II型计算机联锁系统零层位于机柜最下层，上面装有、和等。
19．TYJL—II型计算机联锁系统联锁总线切换盒上装有A、B两条总线的两组共个接插端口，盒内装有板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《计算机连锁技术》习题二-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
北京交通大学远程教育
课程作业
年级：
层次：
专业名称：
课程名称：
作业序号：
学号：
姓名：
作业说明：
1、请下载后对照网络学习资源、光盘、学习导航内的导学、教材等资料学习；有问题在在线答疑处提问；
2、请一定按个人工作室内的本学期教学安排时间段按时提交作业，晚交、不交会影响平时成绩；需要提交的作业内容请查看下载作业处的说明
3、提交作业后，请及时查看我给你的评语及成绩，有疑义请在课程工作室内的在线答疑部分提问；需要重新上传时一定留言，我给你删除原作业后才能上传
4、作业完成提交时请添加附件提交，并且将作业附件正确命名为学号课程名称作业次数
《计算机连锁技术》习题二
（一）填空
（5-5-4）1．故障—安全输出接口电路一般采用实现安全输出。
（1m-1）
（4-2-2）2．提高系统可靠性的主要方法是采用技术和容错技术。
（1m-1）
（4-2-2）3．提高系统可靠性的主要方法是采用避错技术和技术。
（1m-1）
（4-2-2）4．避错技术主要包括和环境防护技术两个内容。
（1m-1）
（4-2-2）5．避错技术主要包括质量控制技术和两个内容。
（1m-1）
（4-3-3）6．三取二冗余计算机联锁系统是利用构成的联锁系统。
（1m-1）
（4-3-2）7．计算机联锁控制系统采用的容错技术主要是通过系统各部分的
来实现。
（1m-1）
（4-4-2）8．计算机联锁控制系统冗余结构主要有和双机热备动态冗余结构。
（1m-1）
（4-4-2）9．计算机联锁控制系统冗余结构主要有3取2静态冗余结构和。
（1m-1）（4-5-2）10．硬件同步方式主要包括、时钟反馈调节方式、事件调节的同步方式。
（1m-1）
（4-5-2）11．硬件同步方式主要包括共同时钟方式、时钟反馈调节方式、。
（1m-1）
（4-5-3）12．故障检测技术包括自检法、比较法、仲裁法、。
（1m-1）
（4-5-3）13．故障检测技术包括、比较法、仲裁法、自检互检法。
（1m-1）
（4-5-3）14．故障检测技术包括自检法、、仲裁法、自检互检法。
（1m-1）
（4-5-3）15．故障检测技术包括自检法、比较法、、自检互检法。
（1m-1）
（4-5-2）16．硬件同步方式主要包括共同时钟方式、、事件调节的同步方式。
（1m-1）
（二）判断
（4-3-1）1．双机热备和二乘二取二结构计算机联锁系统的冗余技术可以采用动态冗余技术。
（）（1m-1）
（4-5-1）2．故障屏蔽接口可以适用于三取二计算机联锁系统。
（）（1m-1）
（4-5-2）3．时间冗余技术是通过增加信息的多余度历来提高可靠性（）（1m-1）
（4-5-3）5．信息冗余技术是通过硬件的堆积冗余和待命储备冗余来达到容错（）（1m-1）
（5-5-2）6．联锁计算机输出的开关量可以直接控制电动转辙机。
（）（1m-1）
（5-5-3）7．可以采用软件延时的方法去抖。
（）（1m-1）
（5-5-4）8、采用静态输入或者动态输入方式可以有效的实现故障——安全原则。
（）（1m-1）
（5-5-4）9．代码动静态变换电路可以采用硬件变换方式实现。
（）（1m-1）
（5-5-5）10．动态继电器的输入信号也可以是稳定的直流电源。
（）（1m-1）（三）名词解释
（4-1-2）1．故障（3m-3）
（4-1-2）2．差错（3m-3）
（4-2-1）3．可靠性（3m-3）
（四）简答
（4-3-1）1．简述构造故障——安全计算机的主要方法。
(5m-5)
（4-4-3）5．简述什么是动态冗余系统(5m-5)。
