机房动力环境监控

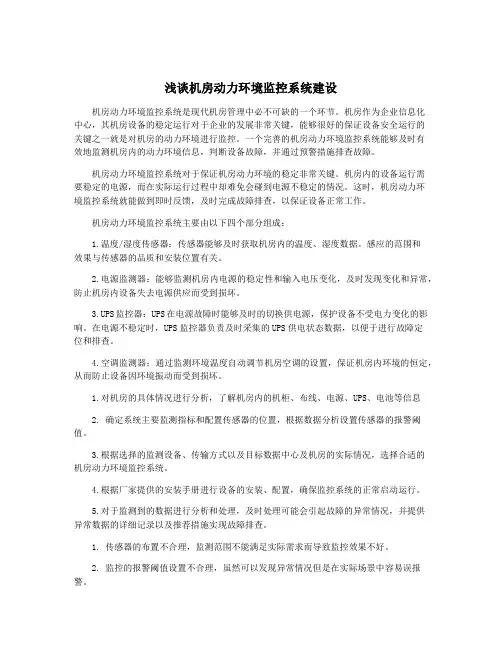

浅谈机房动力环境监控系统建设
浅谈机房动力环境监控系统建设机房动力环境监控系统是现代机房管理中必不可缺的一个环节。
机房作为企业信息化中心，其机房设备的稳定运行对于企业的发展非常关键，能够很好的保证设备安全运行的关键之一就是对机房的动力环境进行监控。
一个完善的机房动力环境监控系统能够及时有效地监测机房内的动力环境信息，判断设备故障，并通过预警措施排查故障。
机房动力环境监控系统对于保证机房动力环境的稳定非常关键。
机房内的设备运行需要稳定的电源，而在实际运行过程中却难免会碰到电源不稳定的情况。
这时，机房动力环境监控系统就能做到即时反馈，及时完成故障排查，以保证设备正常工作。
机房动力环境监控系统主要由以下四个部分组成：1.温度/湿度传感器：传感器能够及时获取机房内的温度、湿度数据。
感应的范围和效果与传感器的品质和安装位置有关。
2.电源监测器：能够监测机房内电源的稳定性和输入电压变化，及时发现变化和异常，防止机房内设备失去电源供应而受到损坏。
3.UPS监控器：UPS在电源故障时能够及时的切换供电源，保护设备不受电力变化的影响。
在电源不稳定时，UPS监控器负责及时采集的UPS供电状态数据，以便于进行故障定位和排查。
4.空调监测器：通过监测环境温度自动调节机房空调的设置，保证机房内环境的恒定，从而防止设备因环境振动而受到损坏。
1.对机房的具体情况进行分析，了解机房内的机柜、布线、电源、UPS、电池等信息2. 确定系统主要监测指标和配置传感器的位置，根据数据分析设置传感器的报警阈值。
3.根据选择的监测设备、传输方式以及目标数据中心及机房的实际情况，选择合适的机房动力环境监控系统。
4.根据厂家提供的安装手册进行设备的安装、配置，确保监控系统的正常启动运行。
5.对于监测到的数据进行分析和处理，及时处理可能会引起故障的异常情况，并提供异常数据的详细记录以及推荐措施实现故障排查。
1. 传感器的布置不合理，监测范围不能满足实际需求而导致监控效果不好。
机房动力环境监控
机房动力环境监控
机房动力环境监控是指对机房中的电力、温度、湿度、烟雾等环境参数进行实时监控和管理的一种系统。
它通过安装传感器来实时检测机房的环境参数，并将数据发送给监控系统进行分析和记录。
机房的动力环境非常重要，因为故障的电力供应或者环境条件可能导致服务器运行不稳定甚至损坏。
通过动力环境监控系统，管理员可以实时监测机房的电力供应情况、温度湿度变化以及其他异常情况，以便在故障出现之前进行预警和处理。
具体来说，机房动力环境监控可以包括以下方面的内容：
1. 电力监控：监测机房的电源输入、输出、电压、电流等参数，及时发现电力波动、断电、电流异常等问题。
2. 温度监控：通过温度传感器监测机房的温度变化，预防
过热导致服务器或存储设备损坏。
3. 湿度监控：监测机房的湿度，防止过高的湿度对设备造
成损坏，或者过低的湿度导致静电问题。
4. 空气质量监控：通过监测烟雾、气体等参数，提前预警
火灾或者有害气体泄漏等情况。
5. UPS监控：监测机房的不间断电源系统状态，及时处理UPS故障，保证电力供应的连续性。
通过机房动力环境监控系统，管理员可以随时远程监测机
房的环境参数，并通过报警系统及时获得异常情况的通知。
这样可以帮助管理员及时采取措施，防止故障的发生，保
障机房设备的稳定运行。
机房动力环境监控系统
机房动力环境监控系统机房动力环境监控系统1：系统概述1.1 目的机房动力环境监控系统旨在监测和管理机房内的关键设备和环境参数，确保机房的安全性和可靠性，提供实时监控、预警和远程控制功能。
1.2 范围本系统包括但不限于以下功能：- 温湿度监测：监测机房内部温度和湿度，以确保设备正常工作条件。
- 电力监测：监测机房内的供电情况，包括电压、电流和功率，以确保供电的稳定性和可用性。
- 机房门禁控制：控制机房的进出口，确保机房的安全性。
- 空调控制：对机房内的空调进行控制和调节，以维持适宜的温度。
- 火灾报警监测：监测机房内的火灾情况，及时报警并采取相应措施。
2：系统架构2.1 硬件组成机房动力环境监控系统主要由以下硬件组成：- 温湿度传感器：用于监测机房内部的温度和湿度，传输数据给监控系统。
- 电力监测设备：用于监测机房内的电压、电流和功率，通过网络传输数据给监控系统。
- 门禁控制器：用于控制机房的进出口，通过网络传输数据给监控系统。
- 空调控制器：用于控制机房内的空调设备，通过网络传输数据给监控系统。
- 火灾报警系统：用于监测机房内的火灾情况，通过网络传输数据给监控系统。
2.2 软件组成机房动力环境监控系统主要由以下软件组成：- 数据采集与存储：负责接收和存储各个传感器的数据，同时提供数据的查询和分析功能。
- 报警与预警：监控系统可以设置各种报警规则，当监测到异常情况时，系统会及时发送报警信息，并采取相应的措施。
- 远程控制：用户可以通过系统进行远程控制，如控制空调的开关、调节温度等。
- 可视化界面：提供直观的界面展示机房的各个参数和设备状态，方便用户查看和管理。
3：功能细化3.1 温湿度监测温湿度监测功能主要包括以下内容：- 实时监测机房内的温度和湿度。
- 数据记录和存储，提供历史数据查询和分析功能。
- 温度和湿度的报警阈值设置，当超过设定值时触发报警。
3.2 电力监测电力监测功能主要包括以下内容：- 实时监测电压、电流和功率。
机房动力环境监控系统解决方案
降低运维成本
01
02
03
减少人力成本
通过实时监控和自动化管 理，降低对人工巡检和操 作的需求，从而减少人力 成本。
提高维护效率
监控系统能够及时发现设 备故障并进行预警，缩短 故障处理时间，提高维护 效率。
节能减排
通过自动化调节和管理， 能够合理控制机房能耗， 降低能源浪费，实现节能 减排的目标。
运用大数据和云计算技术，对海量数据进 行存储、分析和处理，提供智能化的预警 和告警功能，及时发现异常情况。
通过大屏幕、电脑、手机等多种终端展示 数据，方便用户随时随地了解机房的运行 状态，提高管理效率。
对未来发展的展望
随着人工智能技术的不断进步，机房动力环境监控系 统将更加智能化，能够自动识别异常情况并采取相应
解决方案的重要性
提高机房运行稳定性
提高管理效率
通过实时监测和预警，及时发现并解 决潜在问题，减少故障发生，提高机 房运行稳定性。
通过集中管理平台，实现对机房内各 类设备的远程监控和管理，提高管理 效率，降低运维成本。
保障信息安全
机房动力环境监控系统能够实时监测 机房内的安全状况，及时发现并处置 入侵、盗窃等安全事件，保障信息系 统的安全。
总结词
高精度、高可靠性
详细描述
金融行业对数据存储和处理要求极高，需要高精度和高可靠性的机房环境监控 系统。该系统能够实时监测金融数据中心的运行状态，及时发现异常情况，确 保金融交易和数据的安全。
案例三：政府机构应用
总结词
高保密性、可扩展性
详细描述
政府机构对信息保密要求较高，同时机房规模可能会随着业务发展而不断扩大。机房动力环境监控系 统能够提供高保密性的数据存储和处理功能，同时具备灵活的可扩展性，满足政府机构不断增长的业 务需求。
机房环境动力监控系统技术方案
机房环境动力监控系统技术方案机房环境动力监控系统是为了对机房的环境和动力设备进行实时监控和管理而设计的。
该系统的主要目的是确保机房设备的正常运行，在出现故障或异常情况时能够及时发现并采取相应的措施。
下面是一个关于机房环境动力监控系统技术方案的详细描述。
一、系统架构1.传感器层：该层主要包含用于检测环境和动力参数的传感器，比如温度传感器、湿度传感器、烟雾传感器、电流传感器等。
这些传感器会将实时监测数据发送给数据采集层。
2.数据采集层：该层主要有负责数据采集的设备，主要功能是接收传感器层发来的数据并进行处理和存储。
数据采集设备可以使用嵌入式系统或者是微机来实现。
这些设备需要具备网络通信的能力，能够实时地将数据发送给应用层。
3.应用层：该层主要由应用软件组成，主要功能是接收并处理数据采集层传来的数据，并进行实时监控、分析和管理。
应用层可以使用云平台或者局域网来实现。
二、系统功能1.环境监测：通过温湿度传感器、烟雾传感器等监测机房的环境参数，包括温度、湿度、大气压力和空气质量等，以确保机房的环境符合要求。
2.动力监测：通过电流传感器、电压传感器等监测机房的动力设备参数，包括电流、电压和功率等，以确保机房的动力设备正常运行。
3.异常报警：当系统检测到机房环境或动力设备出现异常情况时，会自动发送警报信息给相关人员，以便及时采取相应的措施。
4.实时监控：系统会实时地显示机房的环境和动力状态，方便管理员进行监控和管理。
5.数据分析：系统会将收集到的数据进行分析，帮助管理员了解机房的使用情况和效率，并提供相应的优化建议。
三、系统实施步骤1.确定需求：首先确定机房需要监控的环境和动力参数，并制定相应的监控策略和报警机制。
2.设备选择：选择适合的传感器、数据采集设备和应用软件，并保证它们能够相互兼容。
3.系统安装：将传感器安装在机房的合适位置，并将数据采集设备安装在一个安全可靠的机柜中。
4.网络配置：配置数据采集设备和应用软件的网络参数，确保它们能够正常通信。
机房动力环境监控系统解决方案
机房动力环境监控系统解决方案一、系统的基本功能和特点1.温湿度监控：系统能够对机房内的温湿度进行实时监控，通过传感器实时采集环境数据，并将数据进行存储和分析。
当温度或湿度超过预设阈值时，系统会及时发送警报通知机房管理人员。
2.电力监控：系统能够对机房内的电力参数进行实时监控，包括电压、电流、功率等。
当电力参数异常或超出设定范围时，系统会发出警报，并可以进行自动切换或断电保护，保证机房设备的安全运行。
3.空调监控：系统能够对机房内的空调运行情况进行监控。
通过实时采集空调温度、功率、能效等数据，并对其进行分析和存储，可以帮助机房管理人员及时了解空调的工作状态，提供维护保养的依据。
4.智能报警功能：系统配备了智能报警功能，当机房内出现温度异常、电力故障、空调故障等情况时，系统会自动发出报警，同时将报警信息发送给机房管理人员，以便他们及时采取措施来解决问题。
5.远程监控和管理：系统支持远程监控和管理，机房管理人员可以通过云平台或移动APP实时查看机房的环境状况，进行设备状态的监控和操作，比如远程开启或关闭空调。
这样，即使不在机房现场，管理人员也能随时随地监控和管理机房，确保机房的正常运行。
二、系统的具体实施方案1.选用合适的监控设备：选择符合机房需求的监控设备，如温湿度传感器、电力监控设备、空调监控设备等。
这些设备应具有高精度、高稳定性的特点，并能够与监控系统进行良好的兼容。
2.建设监控平台：搭建机房动力环境监控系统的数据库和服务器，构建监控平台。
该平台应具备数据存储和分析、报警处理、远程管理等功能。
3.安装监控设备和传感器：根据机房的实际情况，合理布置和安装温湿度传感器、电力监控设备和空调监控设备。
确保监控设备能够全面覆盖机房各个角落，并准确采集环境数据。
4.配置监控系统：在监控平台中配置监控系统参数，包括温湿度阈值设定、电力参数设定、报警规则设定等。
这样系统就可以根据用户需求进行实时监控和报警处理。
电力机房动环监控系统
电力机房动环监控系统Q1:机房动环监控系统有哪些设备1、机房动力设备借助智能数据接口(RS232、RS485、RS422)或增加采集传感设备接入动力环境监控系统实现设备运行平常状态监测、极其状态预测、app智能故障诊断以及功能。
2、机房作为重要在我看来区域机房在我看来安防环境需接入动力环境监控系统实现针对机房门禁管理、入侵防盗报警管理、视频监控、IP对国家讲及功能确保机房和安全防范实现远程无人值守管理节约人力资源。
3、机房服务器、网络设备(交换机、路由器若干)支持SNMP(简单网管协议)接入动力环境监控系统实现对企业设备工作状态监控设定告警阀值实现预警功能及早掌握提供核心服务每一设备健康指数。
Q2:机房动环监控系统是什么1、页面>新闻资讯>做中国最好的的机房动环监控系统。
2、并使实现做中国最好在我看来机房动环监控系统。
3、他们总之系统首要有本节。
4、系统不但能够对个人某一机房内各种各样动力设备、环境设备与系统和状态信息、报警信息、控制命令、图像信息各类进行完整地集中监控，遂如在各省市总之数十个监测点/机房实现跨区域和联网集中监控管理。
5、动力设备监控模块环境监控模块安防管理模块报警管理模块it监控模块。
6、系统硬体应采用模块化结构，具备较好或者说扩展能力，便于系统适应不同层面、规范及功能和要求，能建成最小或者说基本系统，还会建成相当全面在我看来杜博韦系统监控、厉害机房联网在我看来大系统。
Q3:机房环控系统的组成1、华盛光科技机房综合监控系统软件平台。
2、2.8.1立体监控平台。
3、系统建立机房图像三维模型，实现投影可视化管理，实现场景的放大，缩小，旋转。
4、系统能够完全数字化地逼真模拟出各家机房设备环境布局与运行状况，当从投影视图之中实现各类管理操作。
5、采用3D的真图形，全实景，加强界面可视化。
6、急速定位基础设施物理位置。
7、较快了解基础设施配置信息。
8、设备状态监控与其资产管理相结合。
机房动力环境监控系统
机房动环系统组成
机房动环系统
硬件部分
监控主机 监测采集模块 信号处理模块 协议转换模块 管理服务器
设计方案—温湿度显示界面
以电子地图方式实时显示和记录温湿度传感器的湿度、湿度信息，在监 控服务器主软件中可以设置温度、湿度范围，一旦温度、湿度超出所设置的 范围，软件将自动切换到相应温湿度监控子系统的报警画面。
设计方案—漏水报警监测
在各机房安装一套漏水检测线缆，它是由一条液 体泄漏的感应线缆和一个泄漏控制器构成。液体泄漏 感应线由两条导线组成，当泄漏发生时感应线缆发生 短路，并将短路信号送往控制器，经微处理器处理后， 将报警信号传输至嵌入式监控主机上，再通过通讯软 件即可在传输机房内的监控服务器上看到漏水报警情 况。
设计方案—远程访问
设计方案—远程访问
设计方案—远程访问
机房动环集中监控优点
1、系统可靠性高： 系统的硬件和软件均采用技术成熟
的工业级产品。 2、操作简单方便：
软件系统中文化，图形化方式显
示各种监控数据，管理人员操作方便。
3、系统可扩展性能强： 各类信息端口和系统模块接口标准化、模
块化结构，可在线平滑扩容、升级软硬件，保 证系统的无间断安全运行的同时，不对其他站 点、设备产生任何影响。 4、安全性能高：
支持基于现场监控端、远程集中监控端和WEB访问的三种在线管理方式。能方便领导远程 查看和了解通信机房状态，并能减轻通信机房管理人员工作强度，逐步实现通信机房无人值守。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
遥信 开关电源监控
工作状态 均/浮充 熔丝告警 交流输入 模块状态 输出过压/欠压
遥控量
开/关机控制 复位控制 均/浮充控制
开关电源
2.1动环监控的具体内容
3.蓄电池监控 遥测量
总电压 总电流 单电池电压 标示温度 充放电流
遥信 蓄电池监控
电池欠压 电池过压 电池压差 单体电池状态
遥控量
模块复位
蓄电池
CSC实时监控处理主机 RT-OS / SWARE 5.0
短信息
分 控 中 心
LSC
2M / DDN / PCM / 路由网
2M / DDN / PCM / 路由网 / PSTN
FSU BCMS UPC RTU FSU BCMS UPC RTU FSU BCMS UPC RTU FSU BCMS UPC RTU FSU BCMS UPC RTU
3、烟感 、
烟雾探测作用： 探测机房是否有火警。 测试方法： 把香烟的烟雾吹到烟雾探测器， 直到告警灯常亮
4.1信号采集设备
4、红外报警 、
红外作用： 人员通过其中发出告警，侦测夜间小 偷非法侵入。 测试方法：人员从红外之间 步行通过。
4.2 采集模块
RS-485 统一协议
RTU
UPC
UPC-48
对动力机房的各种设备和环境量 1 2 3
遥测
遥感
遥调
1.3原理 非智能设备
电流 电压 功率 温度 湿度 红外
各种 变送器 采集器
信号采集 信号转变
4~20mA 的电流 信号
信号传递
采集 设备
1.3原理 智能设备(有通信接口的设备) 智能设备(有通信接口的设备)
智能采集模块
协议转换
RS-485/232
4.1信号采集设备
1、温湿度感应器 、 空调控制器
温湿度感应器： 采集机房温度、湿度信息。 空调控制器： 1、采集空调工作电流 2、红外遥控空调开关机 3、红外遥控空调升温降温
4.1信号采集设备
2、水浸 、
水浸探头作用： 探测机房是否漏水。 测试方法： 水浸探头着地面的用金属短接。
4.1信号采集设备
机房动力环境监控
内容
1 2 3 4
动环监控定义、作用、原理 动环监控具体内容、意义 动环监控系统网络构架、特点 动环监控系统设备
1.1定义
对动力机房的智能设备（动力设备）和非智能设备（部分动力 设备环境设备）进行监控
供配电设备 空调 UPS 蓄电池
动力环境 监控
消防 温湿度 烟雾 门禁
1.2作用
4.2 采集模块
箱体内部设备：（包含各种采集模块) 1、RTU设备：采集交流电压、 电流、低压配电空开状态、 机房环境等数据。 2、UPC设备：采集开关电源 3、TV-3设备：采集交流电压 4、TA-3设备：采集交流电流 5、电源模块：动环设备供电
3
5 1 4 2
4.3分控中心设备
HUB
1、交换机、HUB 、交换机、
2.1动环监控的具体内容
4.空调监控 遥测量
输入电流 输入电压 温度 制冷量 送风量 压缩机累积 工作时间
遥信
输入电压过压 输入电流过流 工作电压过压 工作电流过流 压缩机告警 制冷状态 加热状态
空调监控
遥控量开关 升温 降温空调来自2.1动环监控的具体内容
5.环境量监控 遥测量
温度 湿度 气体 视频 声音
减少动力工程 投资规模
监控系统提供数据查询，报表分析， 监控系统提供数据查询，报表分析， 为机房维护改造提供可靠的依据
3.1 系统网络架构
监控中心
分控中心
动力机房
基站
普通机房
油机室
3.1系统网络架构
监 控 中 心
CSC
打印机 大屏幕投影 HUB 监控操作终端 (Windows2000/BROWSE ) 后台管理服务器 Modem (Windows2003/SQL2005) LAN-TCP/IP
遥信量 环境监控
烟雾 门禁 温湿 水浸 玻璃破碎
遥控量
照明控制 门锁控制
2.2 意义
自动化监控管理， 自动化监控管理，减少维护人员
报警信息实时传递，正确定位报警点， 报警信息实时传递，正确定位报警点， 确定维护方案
采集的数据连续、真实、 采集的数据连续、真实、可存储 改编了传统的维护方式
监 控 单 元
FSU
设 备
3.2系统网络特点
广域网INTRANET设计思想 树状三级分布式结构 核心处理层在SS，SC起路由及登入功能，负担小，扩容能 力强 网络需求小 数据传输流向简单、效率高。
4.动环监控系统硬件设备
1、信号采集设备 、
2、采集模块 、
3、分控中心、监控中心设备 、分控中心、
BCMS
传统交流屏、传统油机、机房环境
智能型UPS
智能型空调
开关电源
传统交流屏、油机、机房环境
铅酸电池
筏控电池
硬件采集技术采用分布式的硬件化、模块化的设计,全部数据采集只有四种标准化设备∶ 1、通用型采集模块(RTU)---------针对非智能型传统设备。 2、智能型采集模块(UPC+/UPCU)--------针对智能设备进行协议转换。 3、综合智能采集模块(UPC-48) --------针对模块局、接入网等小规模局站的一体化设 计，结合RTU与UPC+的功能。 4、电池组采集模块(BCMS/BCMU)--------针对蓄电池组,测量精度极高。
2.1动环监控的具体内容
1.低压配电设备监控(大型的通信局站) 遥测量 遥信 配电设备监控
开关状态 过流跳闸 告警 缺相/过压欠压 三相电压 三相电流 功率因素 频率 各种功率
遥控量
分/合闸控制
低压配电设备
2.1动环监控的具体内容
2.开关电源监控 遥测量
系统电压 系统电流 交流电压 交流电流 模块电流 分路电流
交换机
2、处理主机
4.3监控中心设备
1、实时监控处理主机 2、监控操作终端 3、后台处理服务器 4、屏幕、打印机、交换机
