主板各芯片的功能及名词解释
主板芯片组有哪些芯片功能是什么
主板芯片组有哪些芯片功能是什么学习电脑硬件知识的人们应该都了解过主板相关信息，其中一个重要内容就是芯片组，那么芯片组包含哪些芯片呢?TA们之间又有哪些联系和区别?具体内容请看下文。
主板芯片组上有哪些芯片存在?1、主板芯片组介绍：芯片组，是主板的核心组成部分，联系CPU和其他周边设备的运作，主板芯片组又一般分为北桥和南桥芯片。
北桥芯片一般来说，芯片组的名称就是以北桥芯片的名称来命名的，北桥芯片位于CPU附近。
北桥芯片负责与CPU的联系并控制内存、PCI-E数据在北桥内部传输，提供对CPU的类型和主频、系统的前端总线频率、内存的类型和最大容量、AGP/PCI-E插槽、ECC纠错等支持，整合型芯片组的北桥芯片还集成了显示核心。
南桥芯片南桥芯片一般位于主板上离CPU插槽较远的下方，PCI插槽的附近，这种布局是考虑到它所连接的I/O总线较多，离处理器远一点有利于布线。
南桥芯片负责I/O总线之间的通信，如PCI总线、USB、LAN、ATA、SATA、音频控制器、键盘控制器、实时时钟控制器、高级电源管理等，这些技术一般相对来说比较稳定，所以不同芯片组中可能南桥芯片是一样的，不同的只是北桥芯片。
Intel从Nehalem处理器开始就将许多传统北桥芯片的功能整合到了处理器中，那么与之搭配的5系列主板上的芯片组所起到的作用就相当于，加强版的传统南桥的作用。
2、第三方芯片功能介绍除了主板芯片组之外，主板上还存在着大量的第三方芯片，主板上许多附加功能的实现靠的都是这些芯片。
音效芯片电脑要发声就必须要声卡来支持，声卡一般位于主板I/O接口附近，最为常见的板载声卡就是Realtek的声卡产品(就是上图印着螃蟹标志的芯片)，名称多为ALC XXX，后面的数字代表着这个声卡芯片究竟是支持几声道。
对平台声音有一定需求，但没预算购买独立声卡的碰头，在选购主板时对声卡部分一定要多加关注。
板载网卡板载网卡就是主板上用来支持上网功能的芯片，主板背板上的RJ45接口与其相对应，该芯片一般位于主板背板附近。
主板的芯片
主板的芯片主板的芯片是主板上最重要的组成部分之一，它承担着连接各种硬件设备以及处理数据的任务。
在现代计算机系统中，主板的芯片扮演着非常关键的角色。
本文将对主板的芯片进行详细介绍。
一、芯片的种类和功能主板上的芯片通常分为北桥芯片和南桥芯片两大类。
北桥芯片负责连接中央处理器（CPU）、图形处理器（GPU）和主内存等核心组件，它还负责控制内存访问、处理器总线和图形接口等。
南桥芯片则负责连接各种外设设备，例如硬盘、光驱、USB设备等，并提供这些设备之间的通信接口。
两类芯片的功能可以简单地概括为：- 北桥芯片：连接核心组件，如CPU、GPU和主内存等。
处理器总线和图形接口。
控制内存访问。
- 南桥芯片：连接外设设备，例如硬盘、光驱和USB设备。
提供这些设备之间的通信接口。
二、北桥芯片的功能和特点北桥芯片是主板上最重要的芯片之一，它连接着CPU、GPU 和主内存等核心组件。
北桥芯片的功能主要包括：1. 控制内存访问：北桥芯片负责协调处理器和主内存之间的数据传输和访问权限控制。
它通过内存控制器来管理主内存的读取和写入，确保数据的高速读取和传输效率。
2. 处理器总线：北桥芯片也被称为系统总线控制器，负责控制CPU和其他组件之间的通信。
它提供了处理器总线的接口，连接着CPU、内存芯片组，以及其他一些重要组件，如GPU。
3. 图形接口：北桥芯片不仅负责连接处理器和内存，还负责连接GPU并提供图形接口。
它通过图形总线接口将图形数据传输给GPU，然后由GPU负责渲染图像。
北桥芯片的特点可以总结为以下几点：1. 高速传输：北桥芯片通过高速的总线来连接主要组件，如CPU、GPU和主内存等。
它具备高速的数据传输能力，能够实现快速的数据访问和传输效率。
2. 强大的控制能力：北桥芯片拥有强大的控制能力，能够有效地协调CPU、GPU和主内存之间的数据传输和访问权限控制。
它可以根据需要调整内存访问的速度和优先级，确保数据的高效读取和传输。
电脑主板上有哪些芯片又是什么作用

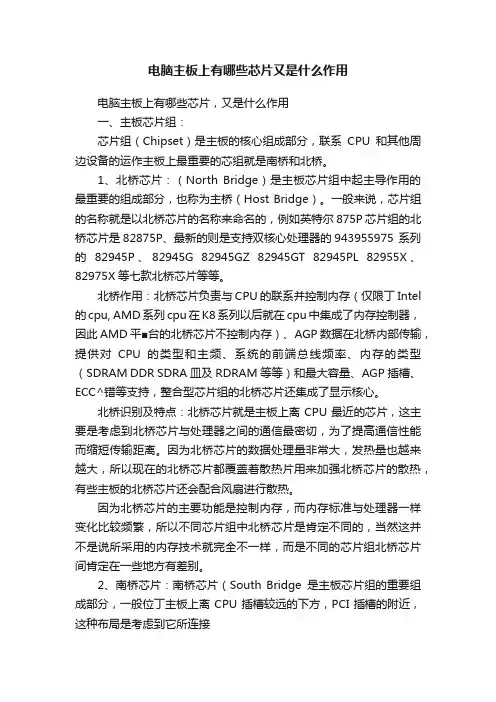

电脑主板上有哪些芯片又是什么作用电脑主板上有哪些芯片，又是什么作用一、主板芯片组：芯片组（Chipset）是主板的核心组成部分，联系CPU和其他周边设备的运作主板上最重要的芯组就是南桥和北桥。
1、北桥芯片：（North Bridge）是主板芯片组中起主导作用的最重要的组成部分，也称为主桥（Host Bridge）。
一般来说，芯片组的名称就是以北桥芯片的名称来命名的，例如英特尔875P芯片组的北桥芯片是82875P、最新的则是支持双核心处理器的943955975 系列的82945P、82945G 82945GZ 82945GT 82945PL 82955X、82975X等七款北桥芯片等等。
北桥作用：北桥芯片负责与CPU的联系并控制内存（仅限丁Intel 的cpu, AMD系列cpu在K8系列以后就在cpu中集成了内存控制器，因此AMD平■台的北桥芯片不控制内存）、AGP数据在北桥内部传输，提供对CPU的类型和主频、系统的前端总线频率、内存的类型（SDRAM DDR SDRA皿及RDRAM等等）和最大容量、AGP插槽、ECC^错等支持，整合型芯片组的北桥芯片还集成了显示核心。
北桥识别及特点：北桥芯片就是主板上离CPU最近的芯片，这主要是考虑到北桥芯片与处理器之间的通信最密切，为了提高通信性能而缩短传输距离。
因为北桥芯片的数据处理量非常大，发热量也越来越大，所以现在的北桥芯片都覆盖着散热片用来加强北桥芯片的散热，有些主板的北桥芯片还会配合风扇进行散热。
因为北桥芯片的主要功能是控制内存，而内存标准与处理器一样变化比较频繁，所以不同芯片组中北桥芯片是肯定不同的，当然这并不是说所采用的内存技术就完全不一样，而是不同的芯片组北桥芯片间肯定在一些地方有差别。
2、南桥芯片：南桥芯片（South Bridge是主板芯片组的重要组成部分，一般位丁主板上离CPU插槽较远的下方，PCI插槽的附近，这种布局是考虑到它所连接的I/O总线较多，离处理器远一点有利丁布线。
理解主板芯片组常见芯片组类型和功能解析
理解主板芯片组常见芯片组类型和功能解析主板芯片组是连接CPU（中央处理器）和其他主要硬件组件的重要元件，它们扮演着决定计算机性能和功能的关键角色。
本文将介绍主板芯片组的常见类型和功能。
一、北桥芯片组北桥芯片组位于主板上离CPU较近的位置，负责管理CPU与其他高速硬件设备的通信。
常见的北桥芯片组包括：1. 内存控制器：北桥芯片组中的内存控制器负责管理计算机系统的内存，支持内存频率和容量的调节，确保内存与CPU之间的高速数据传输。
2. 图形接口：北桥芯片组通常还包含集成显卡的接口，通过与独立显卡或集成显卡的协作，实现图形和视频的处理、输出。
3. PCI总线控制器：北桥芯片组还负责管理主板上的PCI总线，用于各种扩展设备（如网卡、声卡等）的连接和数据传输。
二、南桥芯片组南桥芯片组位于主板上靠近I/O接口的位置，负责管理I/O设备的通信和数据传输。
常见的南桥芯片组功能包括：1. 硬盘控制器：南桥芯片组中的硬盘控制器管理硬盘的读写和数据传输，支持不同类型和接口的硬盘（如SATA、IDE等）。
2. USB控制器：南桥芯片组通常集成USB控制器，管理主板上的USB接口，支持USB设备的连接和数据传输。
3. 网络控制器：一些南桥芯片组还具备集成网络控制器的功能，实现网卡的连接和网络数据的传输。
4. 音频控制器：南桥芯片组中的音频控制器负责管理音频设备的连接和音频信号的处理，支持多声道输出和音频效果调节。
5. SATA/RAID控制器：有些南桥芯片组集成了SATA控制器和RAID功能，为主板提供更高的硬盘传输速率和数据冗余能力。
三、其他功能除了北桥和南桥芯片组，一些主板还配备了其他功能性芯片组，包括：1. 数字电源管理芯片（PWM芯片）：负责管理主板的电源供应和功耗控制，确保计算机的高效运行，节能环保。
2. BIOS芯片：BIOS（基本输入输出系统）芯片存储着主板的固件程序，启动计算机时负责初始化相关硬件，使计算机进入工作状态。
主板芯片的分类及功能
同时可以减少机接口数量.
总线：
是一种串行接口标准，又名火线，主要用于笔记本电脑，它采用“级联”方式连接各个外部设备，。
总线：
字串
接口有，传输速度可分别达到，，，主要连接硬盘，光驱等设备.
总线：
广泛应用于硬盘光驱扫描仪打印机等设备上，它适应面广，它不受限制，支持多任务操作，最快地总线有.
.输出端地滤波电容
.声卡坏
.南桥坏
.、口、打印口、游戏口
)接口坏
)供电不正常
)信号线有问题
)或南桥字串
内存相关故障判断
.读不到内存
?槽坏
)弹片接触不好：氧化、弹力失控、开路
)槽短路烧坏：两针短路、损坏
?内存相关线路：其中一个槽短路；供电；时钟；行列选通；线路有开路；数据线；地址线；控制线；北桥坏（多数与北桥线路有关）xHAQX。
.查，，座地对地阻值来判断北桥是否正常
供电内核电压
场效应管坏，开路或短路
滤波电容短路（电解电容）
电压无输出
ü无供电
ü电压坏
ü断线
工作电压相关线路有轻微短路
场效应管坏了一个，输出电压也会变低
反馈电路无作用
电压输出电压低
—，（电压）
电压无输出
和座相连地排阻坏
断线
供电场效应管坏
有对地短路
场效应管供电不正常
开机显示内容及相关故障判断
.显示显卡地资料及显存地容量
.显示主板地型号、出厂日期、版本内容
.显示地主频、（外频和倍频）
)座坏
)跳线设置错误
)北桥和座之间地线路
.内存地容量
)内存条坏
)内存槽坏
)北桥坏
)内存槽接触不良
主板上各芯片的功能及名词解释
主板上各芯片的功能及名词解释
主板上各芯片的功能及名词解释：
1. CPU（中央处理器）：也称为微处理器，是计算机系统的核心部件，负责执行指令、处理数据和控制整个系统的运行。
2. 北桥芯片（Northbridge）：在旧式的主板中，北桥芯片主要连接CPU 与高速设备，如内存控制器、显卡接口（AGP或PCI-E插槽）等，负责高速数据传输。
3. 南桥芯片（Southbridge）：南桥芯片则负责低速外部设备的连接与管理，如PCI插槽、USB接口、SATA接口、声卡、网卡、键盘鼠标接口等。
4. BIOS芯片（基本输入输出系统）：存储着主板硬件的基本配置信息以及自检、启动引导程序，用于初始化硬件并加载操作系统。
5. 晶振（Crystal Oscillator）：为主板提供稳定的时钟信号，确保各个组件按照预定频率协调工作。
6. Super I/O芯片：负责处理串口、并口、软驱接口等传统I/O设备的信号。
7. 内存插槽及内存控制器：内存插槽用于安装内存条，内存控制器负责管理和控制内存与CPU之间的数据交换。
8. 电源管理芯片：负责主板上的电源管理，包括电压调整、电源状态转换等功能。
9. 闪存芯片(Flash ROM)：用于存储可更新的BIOS程序，以便用户进行BIOS升级。
随着技术的发展，现代许多主板已经将北桥和南桥的功能集成到了CPU 内部或者主板上的一个单一芯片组中（比如Intel的PCH），使得数据传输效率更高，系统性能更强。
主板上的芯片
主板上的芯片主板上的芯片是计算机中非常重要的组成部分之一。
它们负责连接和控制各个硬件设备，并执行各种任务。
在本文中，我们将详细介绍主板上的一些重要芯片。
1. CPU芯片（中央处理器）: CPU芯片是计算机的大脑，负责执行所有的计算和处理任务。
它是主板上最重要和最复杂的芯片之一。
CPU芯片主要由控制单元和算术逻辑单元组成，能够执行各种指令并处理数据。
2. 芯片组（Chipset）: 芯片组是主板上的重要芯片之一，它包括北桥芯片和南桥芯片。
北桥负责连接CPU、内存和显卡等高性能设备，而南桥则连接各种外部设备，如硬盘、USB和音频接口等。
芯片组还负责协调这些设备之间的通信和数据传输。
3. BIOS芯片（基本输入输出系统）: BIOS芯片是主板上的一个非常重要的芯片，它包含了计算机系统启动所需的信息和指令。
当计算机开机时，BIOS会首先运行以进行硬件初始化和自检。
它还包含了一些基本的设置和配置，如启动序列、硬件参数等。
4. 显卡芯片（图形处理器）: 显卡芯片是负责计算机图形处理的重要芯片。
它可以将计算机生成的图像转化为可视化的图像，以供显示器显示。
显卡芯片还负责处理图形渲染、图像处理和视频播放等任务。
5. 音频芯片（声卡）: 音频芯片是负责计算机音频处理的芯片。
它可以将数字音频信号转换为模拟音频信号，以供扬声器等输出设备播放。
音频芯片还可以进行声音的编码和解码，以及一些音频效果的处理。
6. 网络芯片（网卡）: 网络芯片是计算机连接网络的重要组成部分。
它可以处理网络数据的传输和接收，实现计算机与网络之间的通信。
网络芯片还负责管理网络连接和网络协议，如以太网、无线网络等。
7. 存储控制芯片（SATA控制器）: 存储控制芯片是控制计算机存储设备的重要组件。
它负责管理硬盘、SSD等存储设备的读写操作，并控制数据传输和存储管理等功能。
存储控制芯片还包括一些RAID功能，用于数据备份和恢复。
8. USB控制芯片: USB控制芯片负责管理计算机上的USB接口，控制USB设备的连接和通信。
笔记本主板各芯片的功能及名词解释
数据总线用来传送数据信息，控制总线用来传送各种控制信号。
6
计算机的总线按其功用来划分主要有局部总线、系统总线、通信总线。 决定总线性能的主要有总线时钟频率，总线宽度，它们的计算公式为：传输速率＝总线时钟频 率╳总线宽度/8。
② 只需 2.2v 电压即可维持其内部资料不丢失。
③ 工作方式：开关机都有电源供应。
④ IC 型号：KS83C206Q318、M5818、HM6818P、PALLAS、DS128TI118T、UM82C206L、
OEC12B887A。
⑤ 小晶振相连的 IC 即为 RTC（标志）32768
COM 口控制芯片是主板上唯一的一个用±12V1/2 电源芯片。
ＩＤＥ接口定义
ＩＤＥ 信号
引脚 ＩＤＥ信号
Reset
２
GND
DD7 DD6 DD5 DD4 DD3 DD2 DD1 DD0 GND
４ ６ ８ １０ １２ １４ １６ １８ ２０
DD8 DD9 DD10 DD11 DD12 DD13 DD14 DD15
KEY( 未用)
DMARQ ２２
GND
DIOW- ２４
或非门：Ｙ＝Ａ＋Ｂ
与非门：Ｙ＝Ａ·Ｂ
异或门：Ｙ＝Ａ·Ｂ＋Ａ·Ｂ
与异或门：Ｙ＝Ａ·Ｂ＋Ｃ·Ｄ
74 系列： 7404 244 74245 7414 74138
7432 7405 7406 7408 7409
7400 7403 7431
电源 IC：一般芯片 +5V
电源管：BGA ±3．3V
COM ±12V
内存—外存
北桥：系统控制芯片，主要 CPU 与内存之间通信。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主板各芯片的功能及名词解释芯片组：（chipset）(pciset)有南桥北桥；（主外）南桥系统I/O芯片（SIO）：管理外设，主要管理中低速设备；集成了中断控制器、DMA控制器、功能如下：①PCI、ISA与IDE之间的通道。
②PS/2鼠标控制（属间接管理，属SI/O直接管理）③KB控制（keyboard）(键盘)④USB控制。
（通用串行总线）⑤SYSTEM CLOCK系统时钟的控制。
⑥I/O芯片的控制。
⑦ISA总线。
⑧IRQ控制（中断请求）⑨DMA控制（直接存取）⑩RTC控制。
11、IDE的控制。
南桥：ISA—PCICPU—外设之间的桥梁内存—外存北桥：系统控制芯片，主要CPU与内存之间通信。
（主内）掌控项目多为高速设备，如：CPU、HOST、BUS。
晚期北桥集成了内存控制器；cache高速控制器；功能如下：①CPU与内存之间的交流。
②CACHE控制。
③AGP控制（图形加速端口）④PCI总线的控制。
⑤CPU与外设之间的交流。
⑥支持内存的种类及最大容量的控制。
（标示出主板的档次）内存控制器：决定是否读内存（高档板集成于北桥）。
586FX 中可组82438FXVX 82438VXCache：高速缓冲存储器。
（1）、high—speed高速（2）、容量小主要用于CPU与内存北桥之间加速（坏时死机，把高速缓冲关掉）IO芯片，input/output，（局部I/O）。
IO芯片管理：①LPI（并上，打印口，PP）②COM（串口，鼠标口，SP）③FDD（软驱）；④KB控制器（键盘）BIOS：基本输入输出系统。
（Basic,Input,Output System）主要负责软件，硬件的连接。
既属于硬件，又属于软件，固化了开机自检的程序，及主板BIOS编写厂家的信息。
主板的生产厂家（Compag、IBM、Asus）只读可编程存储器。
内部固化的程序不会因掉电而丢掉。
BIOS的功用：①提供CMOS设置的等程序，各硬件的设置及主板的特殊功能的设定。
②系统配置的分析（CPU的种类，内存的容量等）。
③提供（POST）（开机自检）④载入操作系统（98、NT、UNIX等）BIOS：软硬件连接POST（开机自检）①固化了POST程序。
②固化了写信息，厂家的信息。
③固化了主板生产厂家的信息（如COMPAQ）④提供了CMOS SETUP的设计。
⑤提供中断服务程序。
RTC：实时时钟控制器（CMOS、RAM）互补金属氧化半导体。
①属存储器的一种，用于储存CMOS设置的信息。
②只需2.2v电压即可维持其内部资料不丢失。
③工作方式：开关机都有电源供应。
④IC型号：KS83C206Q318、M5818、HM6818P、PALLAS、DS128TI118T、UM82C206L、OEC12B887A。
⑤小晶振相连的IC即为RTC（标志）32768COM口控制芯片是主板上唯一的一个用±12V1/2电源芯片。
I/O芯片：①FDD②LPT③COM（平口鼠标，串口）④KB老烧鼠标：1、电源。
2、COM口控制芯片。
3、COM口控制芯片旁的二极管。
时钟发生器：与晶振14．318MHZ相连的IC。
晶振本质是一个很稳定的石英电容。
集成时钟放大器，时钟分频器作用：为各总线、芯片、CPU提供一个固定的匹配的时钟信号工作频率。
工作方式：晶振14.318提供14.318Ｍ的频率给时钟发生器。
主机电源盒或主板电源部分提供 3.3Ｖ或3.5Ｖ给时钟发生器分频、放大提供给各总线（包括PCI、ISA、AGP、SIMM/Ｏ等）。
时钟发生器普通芯片：（1）WINBAMD W83194R—39A。
（2）IC89248XX—39。
（3）9250XX—08ICWORK。
（4）W485112—24X。
（5）W485111—14X（6）PHUSELINK PLL52C68—02 PLL52L6844增强：ICS9248AF—90超级：RTM520—390SB：南桥NB：北桥CPU：中央处理器RTC：实时时钟R：电阻C：电容L：电感Q：三极管V：IC芯片门电路：数字电路、逻辑电路。
所谓逻辑，就是一定的规律性，或者是一定的因果关系。
０表示事物不发生或条件不具备（０～１Ｖ）。
１表示事物发生或条件具备（３～５Ｖ）。
能完成逻辑运算的电路为逻辑电路或数字电路。
非门：Ｙ＝Ａ或门：Ｙ＝Ａ＋Ｂ与门：Ａ·Ｂ或非门：Ｙ＝Ａ＋Ｂ与非门：Ｙ＝Ａ·Ｂ异或门：Ｙ＝Ａ·Ｂ＋Ａ·Ｂ与异或门：Ｙ＝Ａ·Ｂ＋Ｃ·Ｄ74系列：7404 244 74245 7414 741387432 7405 7406 7408 74097400 7403 7431电源IC：一般芯片+5V 电源管：BGA±3．3VCOM ±12V特殊芯片温控芯片：1、LM 75 76 78 79LM 75负责CPU温度LM 75负责电压CPU风扇转速及主板温度。
2、S：S5597/5595，内速温控功能。
3、WINBOLD系列：83781B 温度监控芯片83782B 温度监控芯片83783B 温度监控芯片支持6MA33/66芯片4、支持DMAG/33的芯片，技——BX—2000+PROMISE PPC20262支持PMA66。
5、防伪芯片：ASUS系列多是: AS9912F等*SP串口速度＜并口速度PP＜USB速度由CPU座看主板的档次SOKET 插座SLOT插槽SOKET3 486SOKET4 586 PENTINMU60/66 两种586 CPUSOKET5 586 支持P54、K5、CYRIX6X86SOKET7 586 全面支持P54、P55（MMX）SOKET8 686 只能安装PENTIUM PRO类CPUSLOT PⅡSOKET370 PⅢSLOT 2SLOT A支持K7 支持AMD类CPUSOKETA（412）：K7支持AMD类CPU从芯片组看主板的档次430LX 支持PENTIUM430NX 支持PENTIUM430FX 支持P54芯片组，南北内存控制器（双片）430HX 支持P54&P55类CPU（芯片组，双片装）北桥：BGA封装430UX 支持P54&P55在HX基础对多媒体（MMX）作优化和精简。
430TX 全面支持PENTIUM、MMX及P54类CPU。
440FX 支持PENTIUM、PRO（SOKET8）440LX 支持CELERON、PⅡ类CPU不超过350440BX 支持CELERON、PⅡ、PⅢ类CPU，稳定，速度较快。
支持100外频。
SOKET370 PⅢ支持CELERON Ⅰ、CELERONⅡ、PⅢSOKET423 支持P4SOKET478 支持P4440EX 是LX的简化版，主要针对低端市场，支持CELERON。
440ZX 专为CELERON设计。
450NX 超级芯片组810E 集成intel 724显卡和AC97声卡，主要支持CELERONⅠ代，CELERONⅡ，PⅢ等，支持100外频，可超至于133外频。
815E 集成intel724显卡和AC97声卡，主要支持CELERONⅠ代，CELERONⅡ，PⅢ等，支持133外频，可超至于150外频。
815EP 集成AC97声卡，主要支持CELERONⅠ代，CELERONⅡ，PⅢ等，支持133外频，可超至于150外频。
i845、i850 支持P4.SLOTⅠ：推准外频隐藏频率CPU 可支持LX：66 75 83 100 233—350 双CPUBX：66 100 112—133 350 400 4500EX 66 75 83 100 支持EX板+赛扬CPU以低价位占领低端市场。
BIOS代换原则：①北桥芯片的架构②IO芯片相同③BIOS容量相同。
电源，键盘，鼠标，打印口，对地阻值以443LX（PⅡ）为例：电源：（A TX）外接电源COM键盘方口①②PS/I鼠标：ＩＤＥ和FDD（顶视图）总线的分类:总线相对于CPU或其它芯片的位置可分为①内部总线,②外部总线两种；在ＣＰＵ内部，寄存器之间和算术逻辑部件ＡＬＵ与控制部件之间传输数据所用的总线称为内部总线；在而外部总线，是指ＣＰＵ与内存ＲＡＭ、ＲＯＭ和输入／输出设备接口之间进行通讯的通路。
按总线功能来划分又可分为地址总线、数据总线、控制总线三类，地址总线用来传送地址信息，数据总线用来传送数据信息，控制总线用来传送各种控制信号。
计算机的总线按其功用来划分主要有局部总线、系统总线、通信总线。
决定总线性能的主要有总线时钟频率，总线宽度，它们的计算公式为：传输速率＝总线时钟频率╳总线宽度/8。
主板架构图1（早期主板）主板架构图2（P2.P3.P4主板）ISA总线：为16位系统总线，ISA槽有98个脚，数据线有16条，地址线有24条，其余为控制信号线，接地线，电源线和时钟。
B面最重要的三个测试点：B2：RESET 初始逻辑单元（复位）B20：SCLK 系统时钟B30：LSC 基本振荡，基本时钟。
复位PG→南桥，门电路→RESET无B3的维修（OSC）①晶振坏②发生器无通电③有OSC（基本时钟），无SCLK（系统）。
（1）南桥坏。
（2）南桥，周边电阻坏。
无复位前提，有基本的时钟，OSC：①PG。
②门电路。
③南桥周边电阻电容损坏。
没损坏，并不是每个单元都损坏了，而是其中很少的损坏。
④南桥有无损坏。
ISA总线（顶视图）到I/O芯片上去了；SD2与Bios联系。
SA19—SA0 20条低位地址总线（SA16-SA0到BIOS上去了）零等待状态LA23—LA18 7条高位地址总线。
SD08—SD15 8条高位数据总线。
另注：1、Refresh刷新脉冲。
2、Clk时钟信号，最等幅振荡信号。
3、Ready准备好信号，开机时有脉冲。
4、IO Chrdy I/O通道就绪，应为“高”。
5、Reset复位，开机瞬间低→高→低。
6、AEN：地址允许脉冲。
7、ALE：地址锁存允许脉冲“低”。
8、DRQ：DMA请求。
9、DALK：DMA响应。
10、DMA=Drect Memory Auess11、SMEM R=存储器读指令。
12、SMEM W=存储器写指令。
13、OSC基本时钟。
14、IO CH CK：I/O通道检验。
15、Mester主控信号。
16、IRQ中断请求。
17、CS-片选。
18、T/C DMA传送中止“高”有效。
PCI总线：为32位总线，且可扩展为64位，有124个脚，AD线有32条，工作频率为33MHZ/66MHZ，最大传输速率133MB/S。
总线宽度32位(5V) 64位 3.3V。
南桥、北桥之间的桥梁，控制权掌握在北桥手中。
与ISA总线相同点与不同点:ISA PCI分为A、D、C三个类A、D复合线有RESET、OSC、SCLK 只有RESET、SCLKRESET信号O→I→O RESET信号O→IO表示低电率（0-1v）I表示高电率（3-5v）AD线工作：先通过该线寻址，再发送数据。
