信号分解与合成实验
信号分解与合成实验报告
信号分解与合成实验报告实验报告实验目的：1.了解信号分解与合成的基本概念和原理；2.掌握信号分解与合成的具体方法；3.能够利用信号分解与合成技术分析和合成简单信号。
实验仪器：信号发生器、示波器、频谱分析仪。
实验原理：信号分解是指将一个复杂信号分解成一组频率、振幅和相位不同的简单信号。
信号合成是指根据给定的频率、振幅和相位信息，将多个简单信号合成为一个复杂信号。
实验步骤：1.将信号发生器的输出接入示波器的输入端，并调整信号发生器的频率、振幅和相位设置。
2.调节示波器以及频谱分析仪的参数，观察信号在示波器上的波形和幅频特性。
实验结果与分析：在实验中，我们选择了一个周期为1s，频率为1Hz，振幅为5V，相位为0的方波信号作为实验对象。
将该方波信号输入示波器中，观察到了方波的周期性波形。
接着，我们使用频谱分析仪对方波信号进行频谱分析。
观察到频谱图中只存在基频和其奇次谐波（3Hz,5Hz,7Hz,...），并且振幅逐渐衰减。
这说明方波信号可以被分解为一组频率不同、振幅逐渐衰减的简单信号。
然后，我们选择了多个简单信号（如正弦波、方波、三角波等）并分别输入到示波器中，调整其频率、振幅和相位，观察到了不同波形的复杂信号。
这表明信号分解与合成技术可以通过调节简单信号的频率、振幅和相位，实现对复杂信号的合成。
结论：通过本实验，我们了解了信号分解与合成的基本概念和原理，掌握了信号分解与合成的具体方法。
我们可以根据需要，对复杂信号进行分解，并利用合适的简单信号进行合成，从而实现对信号的分析和合成。
这对于信号处理和通信领域具有重要意义。
实验四 信号的分解与合成
实验四信号的分解与合成实验目的：1.了解信号的分解与合成原理；2.掌握连续时间信号的傅里叶级数分解公式及其应用；3.掌握离散时间信号的傅里叶变换公式及其应用。
实验原理：1.信号的分解任何信号都可以分解成若干谐波的叠加。
这是因为任何周期信号都可以表示为若干谐波的叠加。
傅里叶级数分解公式：$$x(t)=\sum_{n=-\infty}^{+\infty} C_ne^{jn\omega_0t}$$其中，$C_n$为信号的各级谐波系数，$\omega_0$为信号的基波频率。
当信号为实信号时，其傅里叶级数中只有实系数，且对称性可利用，因此实际计算中可以只计算正频率系数，即$$x(t)=\sum_{n=0}^{+\infty} A_n\cos(n\omega_0t+\phi_n)$$其中，$A_n$为信号各级谐波幅度，$\phi_n$为各级谐波相位。
若信号不是周期信号，则可以采用傅里叶变换进行分解。
2.信号的合成对于任意信号$y(t)$，都可以表示为其傅里叶系数与基波频率$\omega_0$的乘积的叠加，即$$y(t)=\sum_{n=-\infty}^{+\infty}C_ne^{jn\omega_0t}$$若$y(t)$为实信号，则其傅里叶系数中只有正频率系数，即$$y(t)=\sum_{n=0}^{+\infty}A_n\cos(n\omega_0t+\phi_n)$$实验步骤：一、连续时间信号的傅里叶级数分解1.打开Matlab软件，使用line或scatter等函数绘制出函数$f(x)=x(0<x<2\pi)$的图像。
2.使用Matlab的fft函数对f(x)进行逆傅里叶变换得到其傅里叶级数分解。
3.将得到的傅里叶级数分解与原函数的图像进行比较，分析级数中谐波幅度的变化规律。
二、离散时间信号的傅里叶变换1.使用Matlab生成一个为$sin(\pi k/4),0\le k\le 15$的离散时间信号。
信号的分解与合成
实验十三 信号分解及合成一、 实验目的1、 了解和熟悉波形分解与合成原理。
2、 了解和掌握用傅里叶级数进行谐波分析的方法。
二、 实验仪器1、 双踪示波器2、 数字万用表3、 信号源及频率计模块S24、 数字信号处理模块S4三、 实验原理（一）信号的频谱与测量信号的时域特性和频域特性是对信号的两种不同的描述方式。
对于一个时域的周期信号()f t ,只要满足狄利克菜(Dirichlet)条件，就可以将其展开成三角形式或指数形式的傅里叶级数。
例如，对于一个周期为T 的时域周期信号()f t ,可以用三角形式的傅里叶级数求出它的各次分量，在区间11(,)t t T +内表示为()01()cos sin 41,3,5,7,n n n f t a a n t b n t Ak Tk ω∞==+Ω+Ω=⋅⋅⋅∑()01()cos sin n n n f t a a n t b n t ∞==+Ω+Ω∑即将信号分解成直流分量及许多余弦分量和正弦分量，研究其频谱分布情况。
图1ωca信号的时域特性和频域特性信号的时域特性与频域特性之间有着密切的内在联系，这种联系可以用图13-1来形象地表示。
其中图(a)是信号在幅度—时间—频率三维坐标系统中的图形;图(b)是信号在幅度一时间坐标系统中的图形即波形图：把周期信号分解得到的各次谐波分量按频率的高低排列，就可以得到频谱图。
反映各频率分量幅度的频谱称为振幅频谱。
图(c)是信号在幅度—频率坐标系统中的图形即振幅频谱图。
反映各分量相位的频谱称为相位频谱。
在本实验中只研究信号振幅频谱。
周期信号的振幅频谱有三个性质：离散性、谐波性、收敛性。
测量时利用了这些性质。
从振幅频谱图上，可以直观地看出各频率分量所占的比重。
测量方法有同时分析法和顺序分析法。
同时分析法的基本工作原理是利用多个滤波器，把它们的中心频率分别调到被测信号的各个频率分量上。
当被测信号同时加到所有滤波器上,中心频率与信号所包含的某次谐波分景频率-致的滤波器便有输出。

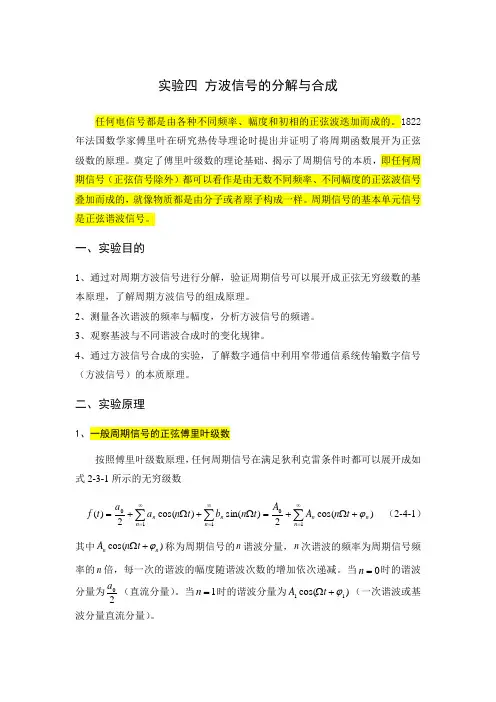

方波信号的分解与合成
实验四 方波信号的分解与合成任何电信号都是由各种不同频率、幅度和初相的正弦波迭加而成的。
1822年法国数学家傅里叶在研究热传导理论时提出并证明了将周期函数展开为正弦级数的原理。
奠定了傅里叶级数的理论基础、揭示了周期信号的本质，即任何周期信号（正弦信号除外）都可以看作是由无数不同频率、不同幅度的正弦波信号叠加而成的，就像物质都是由分子或者原子构成一样。
周期信号的基本单元信号是正弦谐波信号。
一、实验目的1、通过对周期方波信号进行分解，验证周期信号可以展开成正弦无穷级数的基本原理，了解周期方波信号的组成原理。
2、测量各次谐波的频率与幅度，分析方波信号的频谱。
3、观察基波与不同谐波合成时的变化规律。
4、通过方波信号合成的实验，了解数字通信中利用窄带通信系统传输数字信号（方波信号）的本质原理。
二、实验原理1、一般周期信号的正弦傅里叶级数按照傅里叶级数原理，任何周期信号在满足狄利克雷条件时都可以展开成如式2-3-1所示的无穷级数∑∑∑∞=∞=∞=+Ω+=Ω+Ω+=10110)cos(2)sin()cos(2)(n n n n n n n t n A A t n b t n a a t f ϕ （2-4-1）其中)cos(n n t n A ϕ+Ω称为周期信号的n 谐波分量，n 次谐波的频率为周期信号频率的n 倍，每一次的谐波的幅度随谐波次数的增加依次递减。
当0=n 时的谐波分量为2a （直流分量）。
当1=n 时的谐波分量为)cos(11ϕ+Ωt A （一次谐波或基波分量直流分量）。
2、一般周期信号的有限次谐波合成及其方均误差按照傅里叶级数的基本原理可知，周期信号的无穷级数展开中，各次谐波的频率按照基波信号的频率的整数倍依次递增，幅度值随谐波次数的增加依次递减，趋近于零。
因此，从信号能量分布的角度来讲，周期信号的能量主要分布在频率较低的有限次谐波分量上。
此原理在通信技术当中得到广泛应用，是通信技术的理论基础。
信号的分解与合成实验报告总结
信号的分解与合成实验报告总结
一、实验目的
本次实验的目的是：
1. 掌握信号的分解与合成原理；
2. 了解信号的合成生成方法；
3. 掌握合成信号的基本特性。
二、实验内容
本次实验的内容包括：
1. 利用MATLAB编程实现信号合成程序；
2. 信号合成程序的调试；
3. 利用合成信号产生平坦的信号；
4. 利用合成信号产生任意波形；
5. 记录下合成信号的波形并作出比较；
6. 对合成信号的结果进行分析与评价。
三、实验结果
1. 利用MATLAB编程实现信号合成程序：通过本次实验，我们可以用MATLAB编程实现一个信号合成程序，以满足任意一种信号的所需。
2. 平坦信号：利用本次实验，通过对直线段和曲线段的组合，我们可以得到一个看上去是弧形的信号，它是一个平坦信号，我们可以通过改变曲线段的个数来调整这个信号的过程。
3. 任意波形：在本次实验中，我们可以利用合成信号来得到任
意波形。
通过改变曲线段的弯曲度和曲线段的个数，我们可以得到不同波形。
4. 记录下合成信号的波形：在本次实验中，我们可以将波形记录下来，并作出比较，以确认合成出的波形的情况。
5. 对合成信号的结果进行分析与评价：本次实验中，我们可以对合成的信号进行分析与评价，以看出是否符合要求，并能够作出准确评价。
四、总结
本次实验主要是学习信号的分解和合成，及其相关原理。
信号的分解和合成主要是通过程序来实现的，在程序的帮助下，可以很容易地实现信号的分解和合成。
本次实验通过实现信号合成程序的调试，发现、记录合成的信号并作出评价的方法，让我们能够更好地了解信号的分解和合成。

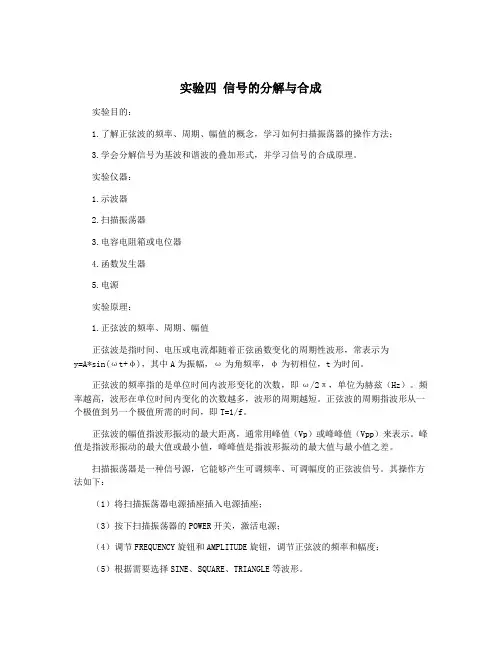

实验四 信号的分解与合成
实验四信号的分解与合成实验目的：1.了解正弦波的频率、周期、幅值的概念，学习如何扫描振荡器的操作方法；3.学会分解信号为基波和谐波的叠加形式，并学习信号的合成原理。
实验仪器：1.示波器2.扫描振荡器3.电容电阻箱或电位器4.函数发生器5.电源实验原理：1.正弦波的频率、周期、幅值正弦波是指时间、电压或电流都随着正弦函数变化的周期性波形，常表示为y=A*sin(ωt+φ)，其中A为振幅，ω为角频率，φ为初相位，t为时间。
正弦波的频率指的是单位时间内波形变化的次数，即ω/2π，单位为赫兹（Hz）。
频率越高，波形在单位时间内变化的次数越多，波形的周期越短。
正弦波的周期指波形从一个极值到另一个极值所需的时间，即T=1/f。
正弦波的幅值指波形振动的最大距离，通常用峰值（Vp）或峰峰值（Vpp）来表示。
峰值是指波形振动的最大值或最小值，峰峰值是指波形振动的最大值与最小值之差。
扫描振荡器是一种信号源，它能够产生可调频率、可调幅度的正弦波信号。
其操作方法如下：（1）将扫描振荡器电源插座插入电源插座；（3）按下扫描振荡器的POWER开关，激活电源；（4）调节FREQUENCY旋钮和AMPLITUDE旋钮，调节正弦波的频率和幅度；（5）根据需要选择SINE、SQUARE、TRIANGLE等波形。
3.调节示波器的基本参数（1）调节触发电平。
触发电平是示波器用于捕捉波形起点的电平参考值，需要根据所测量的信号进行调节。
在示波器的“Trigger”面板上，可以通过“LEVEL”旋钮进行设置。
（2）调节时间/电压比。
示波器有自动触发和正常触发两种模式。
在自动触发模式下，示波器会自动捕捉信号并显示波形；在正常触发模式下，示波器需要先捕捉到信号才能进行显示。
在示波器的“Trigger”面板上，可以通过“MODE”选择触发模式。
（4）选择或调节显示模式。
示波器有AC、DC、GND三种显示模式，分别表示显示交流信号、直流信号和零参考信号。
信号分解与合成实验报告
信号分解与合成实验报告本次实验主要涉及信号分解和合成的过程和方法。
其中，我们研究了信号分解和合成的基本概念和原理，利用 MATLAB 软件进行信号分解和合成实验，通过实验数据和实验结果验证了信号分解和合成的正确性和实用性。
一、信号分解信号分解，是指将一个信号分解成若干个简单的成分。
常用的信号分解方法有傅里叶变换、小波变换等。
本次实验我们采用了小波变换对信号进行分解。
小波变换是一种时频分析方法，具有良好的适应性、时间分解精度高、尤其适合非平稳信号的分析。
在小波分析中，我们通过选择适当的小波函数和选取不同的分解层数，可以将信号分解为越来越细节和越来越精确的小波成分，对信号的各种特征和结构有较好的拟合和表示，从而更为深入地了解信号的内在特性。
在 MATLAB 环境下，我们通过调用 Wavelet Toolbox 中的相关函数，实现了信号分解的实验。
具体步骤为：1.加载待处理信号，使用 load 命令将信号载入 MATLAB 环境中。
2.选择所需的小波函数。
在 Wavelet Toolbox 中，提供了多种不同形态的小波函数，可根据实际需求进行选择。
3.调用 wfilters 函数进行小波滤波器设计。
该函数根据所选小波函数的性质，生成对应的离散小波滤波器系数（低通和高通滤波器系数）。
4.使用 wmulticfs 函数对信号进行小波分解。
该函数将信号分解为多个不同尺度和不同频带的小波系数，可用于分析信号中的不同成分。
5.可视化分解结果，通过图像展示各个小波系数的分布和特征，可以更直观地了解信号的结构和组成成分。
二、信号合成信号合成，是指将多个简单的信号成分重新组合起来，形成新的信号。
信号合成常用的方法有基本波形叠加法、线性组合法、窄带带通滤波法等。
在本次实验中，我们采用了基本波形叠加法为例，对信号进行合成。
基本波形叠加法，是指将一系列基本波形（如正弦波、三角波）按照一定比例组合，形成新的波形。
该方法简单易行，对于周期信号的分析具有良好的适应性。
信号的分解与合成实验报告
信号的分解与合成实验报告一、实验目的本次实验的主要目的是深入理解信号的分解与合成原理，通过实际操作和观察，掌握信号在时域和频域的特性，以及如何将复杂信号分解为简单的基本信号，并重新合成原始信号。
二、实验原理1、信号的分解任何周期信号都可以用一组正弦函数和余弦函数的线性组合来表示，这就是傅里叶级数展开。
对于非周期信号，可以通过傅里叶变换将其表示为连续频谱。
2、信号的合成基于分解得到的各个频率成分的幅度和相位信息，通过逆过程将这些成分相加，可以合成原始信号。
三、实验设备与环境1、实验设备信号发生器示波器计算机及相关软件2、实验环境安静、无电磁干扰的实验室环境四、实验内容与步骤1、产生周期信号使用信号发生器产生一个周期方波信号，设置其频率和幅度。
2、观察时域波形将产生的方波信号输入示波器，观察其时域波形，记录波形的特点，如上升时间、下降时间、占空比等。
3、进行傅里叶级数分解通过计算机软件对观察到的方波信号进行傅里叶级数分解，得到各次谐波的频率、幅度和相位信息。
4、合成信号根据分解得到的谐波信息，在计算机软件中重新合成信号，并与原始方波信号进行比较。
5、改变信号参数改变方波信号的频率和幅度，重复上述步骤，观察分解与合成结果的变化。
6、非周期信号实验产生一个非周期的脉冲信号，进行傅里叶变换和合成实验。
五、实验结果与分析1、周期方波信号时域波形显示方波具有陡峭的上升和下降沿，占空比固定。
傅里叶级数分解结果表明，方波包含基波和一系列奇次谐波，谐波的幅度随着频率的增加而逐渐减小。
合成的信号与原始方波信号在形状上基本一致，但在细节上可能存在一定的误差，这主要是由于分解和合成过程中的计算精度限制。
2、改变参数的影响当方波信号的频率增加时，谐波的频率也相应增加，且高次谐波的相对幅度减小。
幅度的改变主要影响各次谐波的幅度，而对频率和相位没有影响。
3、非周期脉冲信号傅里叶变换结果显示其频谱是连续的，且在一定频率范围内有能量分布。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
信号分解与合成实验
———————————————————————————————— 作者：
———————————————————————————————— 日期:
ﻩ
深 圳 大 学 实 验 报 告
课程名称:ﻩ信号与系统
实验项目名称：信号的分解与合成实验
学院：ﻩ信息工程工程学院
专业:电子信息工程
指导教师:
4、用示波器的两个探头,直接观察基波和三次谐波的相位关系，或者采用李沙育图的方法，看其相位差是否为180，同时考察其幅度关系，幅度之比是否为3：1．
采用李沙育图观察基波和三次谐波的相位关系如图（7）,可知道其相位为180.
图(7）
从示波器中观察基波和三次谐波的峰峰值之比，可知其幅度比为3：1,如图(8）所示
图（12)
8、将方波分解所得基波和三次谐波,五次谐波,用导线与其对应的插孔相连,观测加法器的输出合成波形,并记录所得的波形。
实验所得波形如图（1３)所示。
图（13)
9、方波波形合成
①将函数发生器输出的１0kHz左右的方波波形送入各带通滤波器输入端。
②逐个测量各谐波输出幅度、波形,然后将基波及各高次谐波分别与信号合成的IN０1~IN05任意一个相连,观察基波与任何一次或各次谐波合成的波形。
图（8)
5、信号分解的数字方式可直接观察分解出的基波，三、五、七次谐波,并通过调节电阻W０1、Ｗ０2、W03可依次对应的改变三、五、七次谐波的信号幅度。通过调节W01、W02、W03可以使基波、三、五、七次谐波满足1：1/３:１/5 :１：7的比例关系。
调节之后的结果可通过观察波形的峰峰值来得到相应比例关系。基波与三次谐波调节成1：１／３的关系，其示波器图如图(8)所示。基波与五次谐波的1:１/5关系如图（９）所示，基波与七次谐波的1：1/7的关系如图（１０)所示。
当基波与三次谐波相位差为 、 、 时,波形分别如图所示。
以上是三次谐波与基波产生的典型的李沙育图，通过图形上下端及两旁的波峰个数,确定频率比。
五、实验步骤与相应实验结果：
1、把电信号分解与合成模块插在主板上，用导线接通此模块“电源插入”和主板上的电源，并打开此模块的电源开关。
2、调节函数信号发生器，使其输出10ＫHz左右的方波，占空比为５０％，峰峰值为6Ｖ左右,如图(2）所示。将其接至该实验模块的“输入端”，用示波器观察各次谐波的输出即各次谐波,分别如图（３)、图（４）、图(5)、图（６)所示。
2、验证三次谐波与基波之间的相位差是否为 ,五次谐波与基波之间的相位差是否为 。可用李沙育图形法进行测量,其测量方法如下：用导线将函数发生器的方便输出端与带通滤波器输入端连接起来，即把方波信号分先后送入各带通滤波器，如图(1）所示。
具体方法:基波与各高次谐波相位比较(李沙育频率测试法)
把BＦP－ 处的基波送入示波器的X轴，再分别把ＢＦP－３ 、BFP-5 处的高次谐波送入Y轴,示波器采用Ｘ-Y方式显示，观察李沙育图。
报告人：学号：班级:
实验时间:
实验报告提交时间：
教务处制
一、实验目的：
1、观察信号的分解。
2、掌握周期信号分解为基波与其谐波的基本原理。
3、掌握由基波和其谐波合成周期信号的基本原理。
二、实验内容
1、观察信号分解的过程及信号中所包含的各次谐波。
2、观察由各次谐波合成的信号
三、实验仪器
1、信号与系统实验箱一台（主板）
图(2)输出方波信号
图(3）基次谐波图（4)三次谐波
图（5)五次谐波图(６）七次谐波
3、信号的分解实验提供两种方式即分立元件模拟方式和数字方式。该实验采用数字方式。数字方式采用单片机输出各次谐波分量的采样值，然后经过DＡ转换出各次谐波,基波幅度已经固定，只需调节其他谐波的幅度，操作比较方便。数字方式需要同时打开电源开关S1、S２。
图(9）基波：五次谐波＝１:１/５
图（10）基波：七次谐波=1:1/7
6、将方波分解所得基波和三次谐波,用导线与其对应的插孔相连，观测加法器的输出合成波形，并记录所得的波形。
实验记录波形如图（11)所示。
图（11）基波和三次谐波用加法器合成后输出波形
７、用示波器的两个探头,直接观察基波和五次谐波的相位关系，或者采用李沙育图的方法，看基波和五次谐波的相位差是否为０,同时考察其幅度关系，幅度之比是否为5:１.采用李沙育图观察到基波和三次谐波的相位关系如图（12）所示,满足相位差为0的关系。
2、电信号分解与合成模块一块。
3、2０M双踪示波器一台。
四、实验原理
1、任何信号都是由各种不同频率、幅度、和初相的正弦波叠加而成。对周期信号由它的傅立叶级数展开式可知,各次谐波为基波频率的整数倍。而非周期信号包含了从零到无穷大的所有频率成分,每一频率分量的幅度均趋向于无限小,但其相对大小是不同的。
通过一个选频网络可以将信号中所包含的某一频率成分提取出来。本实验采用性能较佳的有源带通滤波器作为选频网络,因此对周期信号波形分解的实验方案如图（１)所示。
为了改善模拟滤波电路滤波效果不理想的情况,信号分解与合成模块还提供了数字方式来实现信号的分解,由方波分解出其基波、三次谐波、五次谐波、七次谐波。调节调幅电位器W01、W０2、W０3可以将基波,三次谐波,五次谐波，七次谐波的幅度调节成1：1／3 :1/5: 1／7，通过导线将其连接至信号的合成的输入插座IＮ01、IN０２、ＩN03、IN04J,通过测试勾可以观察到合成后的波形。
