永磁同步风力发电系统的组成、工作原理及控制机理
永磁同步风力发电系统的系统基本组成、工作原理、控制
模式论述
1.系统的基本组成：
直驱式同步风力发电系统主要采用如下结构组成：风力机（这里概括为：叶片、轮毂、导航罩）、变桨机构、机舱、塔筒、偏航机构、永磁同步发电机、风速仪、风向标、变流器、风机总控系统等组成。
其中全功率变流器又可分为发电机侧整流器、直流环节和电网侧逆变器。
就空间位置而言，变流器和风机总控系统一般放在塔筒底部，其余主要部件均位于塔顶。
2.工作原理：
系统中能量传递和转换路径为：风力机把捕获的流动空气的动能转换为机械能，直驱系统中的永磁同步发电机把风力机传递的机械能转换为频率和电压随风速变化而变化的不控电能，变流器把不控的电能转换为频率和电压与电网同步的可控电能并馈入电网，从而最终实现直驱系统的发电并网控制。
3.控制模式：
风力发电机组的控制系统是综合性控制系统。
它不仅要监视电网、风况和机组运行参数，对机组运行进行控制。
而且还要根据风速与风向的变化，对机组进行优化控制，以提高机组的运行效率和发电量。
风力发电控制系统的基本目标分为三个层次：
分别为保证风力发电机组安全可靠运行，获取最大能量，提供良好的电力质量。
控制系统主要包括各种传感器、变距系统、运行主控制器、功率输出单元、无功补偿单元、并网控制单元、安全保护单元、通讯接口电路、监控单元。
具体控制内容有：信号的数据采集、处理，变桨控制、转速控制、自动最大功率点跟踪控制、功率因数控制、偏航控制、自动解缆、并网和解列控制、停机制动控制、安全保护系统、就地监控、远程监控。
一、系统运行时控制：
1、偏航系统控制：
偏航系统的控制包括三个方面：自动对风、自动解缆和风轮保护。
1)自动对风
正常运行时偏航控制系统自动对风，即当机舱偏离风向一定角度时，控制系统发出向左或向右调向的指令，机舱开始对风，当达到允许的误差范围内时，自动对风停止。
2)自动解缆
当机舱向同一方向累计偏转2~3圈后，若此时风速小于风电机组启动风速且无功率输出，则停机，控制系统使机舱反方向旋转2~3圈解绕；若此时机组有功率输出，则暂不自动解绕；若机舱继续向同一方向偏转累计达3圈时，则控制停机，解绕；若因故障自动解绕未成功，在扭缆达4圈时，扭缆机械开关将动作，此时报告扭缆故障，自动停机，等待人工解缆操作。
3)风轮保护
当产生特大强风时，停机并释放叶尖阻尼板，桨距调到最大，偏航90°背风，以保护风轮免受损坏。
2、变桨距系统控制
变桨系统的控制包括三个方面：启动状态（转速控制）、欠功率状态（不控制）和额定功率状态（功率控制）。
1)起动状态
桨叶在静止时，节距角为90°，这时气流对桨叶不产生转矩，整个桨叶实际上是一块阻尼板。
当风速达到启动风速时，桨叶向0°方向转动，知道气流对桨叶产生一定的攻角，风轮开始起动。
在发电机并入电网以前，变桨距系统的节距给定值由发电机转速信号控制。
转速控制器按照一定的速度上升斜率给出速度参考值。
为确保并网平稳，对电网产生的冲击尽可能小，变桨距系统可以在一定时间内，保持发电机的转速在同步转速附近。
2)欠功率状态
当风速低于额定风速时，发电机在额定功率以下工作，此时变桨距系统不加控制，节距角为0，以实现最大功率跟踪。
3)额定功率状态
当风速达到或超过额定风速后，风力发电机进入额定功率状态。
变桨距系统根据发电机的功率信号进行控制。
3、机侧变流器的控制
永磁同步发电机侧变流器的控制目标是：
1)将永磁同步发电机发出的频率和电压幅值变化无序的交流电整流成直流电
2)控制风力机转速，实现最大风能捕获
3)控制与永磁同步发电机间的无功交换。
4、网侧变流器的控制
网侧变流器可以工作在整流和逆变状态，一般情况下在单位功率因数逆变运行。
此时，能量由直流侧流向电源，且无功功率为零。
网侧逆变器控制目标是：
1)将直流电逆变为与电网频率、幅值相同的交流电，保证电网侧电流正弦，减少谐波对电网的污染并维持直流侧电压恒定，提高发电效率。
图表 1 制动功能结构图三、安全保护控制
控制系统是风力发电机组核心部件，是风力发电机组安全运行根本保证，所以为提高风力发电机组运行安全性，必须认真考虑控制系统的安全性和可靠性问题。
1、雷电安全保护
需要在风电场整体设计上考虑，采取多层防护措施。
2、过压过流保护
当装置元件遭到瞬间高压冲击和电流过流时所进行的保护。
通常采用隔离、限压、高压瞬态吸收元件、过流保护器等。
3、震动保护
机组应设有三级震动频率保护，震动球开关、震动频率上限。
当开关动作时，控制系统将分级进行处理。
4、开机关机保护
设计机组开机正常顺序控制，确保机组安全。
在小风、大风、故障时控制机组按顺序停机。
5、电网掉电保护
风力发电机组离开电网的支持是无法工作的，一旦有突发故障而停电时，控制器的计算机由于失电会立即终止运行，并失去对风机的控制，控制叶尖气动刹车和机械刹车的电磁阀就会立即打开，液压系统会失去压力，制动系统动作，执行紧急停机。
紧急停机意味着在极短的时间内，风机的制动系统将风机叶轮转数由运行时的额定转速变为零。
大型的机组在极短的时间内完成制动过程，将会对机组的制动系统、齿轮箱、主轴和叶片以及塔架产生强烈的冲击。
紧急停机的设置是为了在出现紧急情况时保护风电机组安全的。
然而，电网故障无须紧急停机；突然停电往往出现在天气恶劣、风力较强时，紧急停机将会对风机的寿命造成一定影响。
另外风机主控制计算机突然失电就无法将风机停机前的各项状态参数及时存储下来，这样就不利于迅速对风机发生的故障做出判断和处理。
针对上述情况，可以在控制系统电源中加设在线UPS后备电源，这样当电网突然停电时，UPS自动投入，为风电机控制系统提供电力，使风电控制系统按正常程序完成停机过程。
6、紧急停机安全链保护
系统的安全链是独立于计算机系统的硬件保护措施，即使控制系统发生异常，也不会影响安全链的正常动作。
安全链是将可能对风力发电机造成致命伤害的超常故障串联成一个回路，当安全链动作后将引起紧急停机，执行机构失电，机组瞬间脱网，控制系统在3秒左右，将机组平稳停止，从而最大限度地保证机组的安全。
发生下列故障时将触发安全链：叶轮过速、机组部件损坏、机组振动、扭缆、电源失电、紧急停机按钮动作。
7、微机控制器抗干扰保护
风电场控制系统的主要干扰源有：工业干扰：如高压交流电场、静电场、电弧、可控硅等，自然界干扰：雷电冲击、各种静电放电、磁爆等；高频干扰：微波通讯。
无线电信号、雷达等。
这些干扰通过直接辐射或由某些电气回路传导进入的方式进入到控制系统，干扰控制系统工作的稳定性。
从干扰的种类来看，可分为交变脉冲干扰和单脉冲干扰两种，它们均以电或磁的形式干扰控制系统，以保证设备的可靠性。
8、接地保护
接地保护是非常重要的环节。
良好的接地将确保控制系统免受不必要的损害。
在整个控制系统中通常采用以下几种接地方式，来达到安全保护的目的。
工作接地、保护接地、防雷接地、防静电接地、屏蔽接地。
接地的主要作用一方面是为保证电器设备安全运行，另一方面是防止设备绝缘被破坏时可能带电，以致危及人身安全。
同时能使保护装置迅速切断故障回路，防止故障扩大。
9、监控功能
风电场计算机监控系统分中央监控系统和远程监控系统，系统主要由监控计算机、数据传输介质、信号转换模块、监控软件等组成。
中央监控系统的功能是：对风力发电机进行实时监测、远程控制、故障报警、数据记录、数据报表、曲线生成等。
永磁同步风力发电系统的组成、工作原理及控制机理
永磁同步风⼒发电系统的组成、⼯作原理及控制机理永磁同步风⼒发电系统的系统基本组成、⼯作原理、控制模式论述1.系统的基本组成：直驱式同步风⼒发电系统主要采⽤如下结构组成：风⼒机（这⾥概括为：叶⽚、轮毂、导航罩）、变桨机构、机舱、塔筒、偏航机构、永磁同步发电机、风速仪、风向标、变流器、风机总控系统等组成。
其中全功率变流器⼜可分为发电机侧整流器、直流环节和电⽹侧逆变器。
就空间位置⽽⾔，变流器和风机总控系统⼀般放在塔筒底部，其余主要部件均位于塔顶。
2.⼯作原理：系统中能量传递和转换路径为：风⼒机把捕获的流动空⽓的动能转换为机械能，直驱系统中的永磁同步发电机把风⼒机传递的机械能转换为频率和电压随风速变化⽽变化的不控电能，变流器把不控的电能转换为频率和电压与电⽹同步的可控电能并馈⼊电⽹，从⽽最终实现直驱系统的发电并⽹控制。
3.控制模式：风⼒发电机组的控制系统是综合性控制系统。
它不仅要监视电⽹、风况和机组运⾏参数，对机组运⾏进⾏控制。
⽽且还要根据风速与风向的变化，对机组进⾏优化控制，以提⾼机组的运⾏效率和发电量。
风⼒发电控制系统的基本⽬标分为三个层次：分别为保证风⼒发电机组安全可靠运⾏，获取最⼤能量，提供良好的电⼒质量。
控制系统主要包括各种传感器、变距系统、运⾏主控制器、功率输出单元、⽆功补偿单元、并⽹控制单元、安全保护单元、通讯接⼝电路、监控单元。
具体控制内容有：信号的数据采集、处理，变桨控制、转速控制、⾃动最⼤功率点跟踪控制、功率因数控制、偏航控制、⾃动解缆、并⽹和解列控制、停机制动控制、安全保护系统、就地监控、远程监控。
⼀、系统运⾏时控制：1、偏航系统控制：偏航系统的控制包括三个⽅⾯：⾃动对风、⾃动解缆和风轮保护。
1)⾃动对风正常运⾏时偏航控制系统⾃动对风，即当机舱偏离风向⼀定⾓度时，控制系统发出向左或向右调向的指令，机舱开始对风，当达到允许的误差范围内时，⾃动对风停⽌。
2)⾃动解缆当机舱向同⼀⽅向累计偏转2~3圈后，若此时风速⼩于风电机组启动风速且⽆功率输出，则停机，控制系统使机舱反⽅向旋转2~3圈解绕；若此时机组有功率输出，则暂不⾃动解绕；若机舱继续向同⼀⽅向偏转累计达3圈时，则控制停机，解绕；若因故障⾃动解绕未成功，在扭缆达4圈时，扭缆机械开关将动作，此时报告扭缆故障，⾃动停机，等待⼈⼯解缆操作。
永磁直驱风力发电机结构
永磁直驱风力发电机结构：永磁直驱风力发电机的结构主要包括风轮、永磁同步发电机、机架及偏航系统、主控系统、变流器、空－空循环冷却系统、液压系统、润滑系统、变压器、中央监控系统、塔架和机舱等部分。
风轮是永磁风力发电机的核心部件，也是最直接受到风能作用的部分。
它由多个叶片组成，通过风力的作用使得风轮旋转。
风轮通常采用可调角度的叶片设计，以便在不同风速下获得最高效率的转动。
发电机通过法兰与风轮直接相连，省去了影响风机可靠性的最薄弱环节———齿轮箱，以及主轴系统、联轴器等传动部件。
风轮与发电机转子直联，简化了结构，缩短了传动链，最大限度地提高了机组的可靠性和传动效率。
机架和偏航系统支持整个发电机组的运行，并能根据风向的变化自动调整机舱的角度，以保证风轮始终对准风向，提高发电效率。
主控系统负责整个发电机组的运行控制，包括启动、停机、偏航、故障保护等功能。
变流器将发电机产生的电能转换为符合电网要求的电能，空－空循环冷却系统则负责冷却发电机和变流器等发热部件。
液压系统和润滑系统则分别提供机组运行所需的液压动力和润滑。
此外，永磁直驱风力发电机还包括变压器、中央监控系统、塔架和机舱等部分。
变压器将发电机产生的电能升压后送入电网，中央监控系统则负责监控整个发电机组的运行状态和性能。
塔架和机舱则构成了发电机组的支撑结构和运行环境。
永磁同步电机最大风能捕获,矢量控制原理公式。
永磁同步电机最大风能捕获,矢量控制原理公式。
全文共四篇示例，供读者参考第一篇示例：永磁同步电机是目前风力发电机组中常用的一种电机类型，具有高效率、高性能和高可靠性的特点。
在风力发电系统中，永磁同步电机的风能捕获效率对发电系统的整体性能至关重要。
为了提高永磁同步电机的风能捕获效率，可以采用矢量控制原理进行调节。
下面将介绍永磁同步电机最大风能捕获的矢量控制原理公式。
1. 永磁同步电机的工作原理永磁同步电机是一种将磁场能量转换为机械能的电机，通过永磁体的存在，在电机中形成一个恒定的磁场。
当电机的定子绕组通以三相交流电源时，形成一个旋转磁场，与恒定磁场相互作用，从而产生转矩，驱动电机转动。
在风力发电系统中，永磁同步电机需要根据风机转子叶片的运动状态和风速大小调节电机的转速和转矩，以实现最大风能捕获效率。
这就需要采用矢量控制原理对电机进行调节。
矢量控制是通过实时检测电机的磁场和转矩，根据风速大小和方向的变化来调节电机的转速和转矩的控制方法。
通过实时控制电机的磁场定向和电流大小，可以使电机在不同风速和负载条件下实现最佳的转速和转矩输出，从而实现最大的风能捕获效率。
永磁同步电机的矢量控制原理涉及到许多参数和公式，其中最主要的包括电机的定子和转子位置检测、磁场定向控制和电流控制等。
以下是永磁同步电机矢量控制的主要公式：（1）磁场定向控制公式：\psi_{d}^{*} = k_{p}(\psi_{d}^{*}-\psi_{d})\psi_{d}^{*}和\psi_{q}^{*}为期望的定子磁链，\psi_{d}和\psi_{q}为实际的定子磁链，k_{p}为比例系数。
（2）电流控制公式：通过以上公式，可以实现对永磁同步电机的磁场定向和电流的实时控制，从而提高电机在不同工况下的性能表现，实现最大的风能捕获效率。
4. 结语第二篇示例：永磁同步电机是一种高效、节能的电机，广泛应用于风力发电领域。
在风力发电系统里，永磁同步电机作为发电机，负责将风能转化为电能。
风力发电永磁同步发电机原理
风力发电永磁同步发电机原理
风力发电永磁同步发电机的工作原理如下：
当风力带动风力机叶片旋转时，会拖动永磁同步发电机的转子旋转。
由于转子为永磁式结构，不需要外部提供励磁电源，因此提高了效率。
转子绕组中的直流励磁电流，形成了相对于转子静止的恒定磁场。
当转子在原动机（例如风力机）的驱动下以转速n 旋转时，定子绕组与转子磁场之间便有了转速为n的相对运动，从而在定子绕组中产生感应电势。
然后通过变频器将永磁同步发电机的变频交流电转变为电网同频的交流电，实现风力发电的并网。
如需了解更多信息，建议查阅永磁同步发电机相关资料，或咨询电力专家。
永磁同步发电机的结构和工作原理
永磁同步发电机的结构和工作原理1. 结构
永磁同步发电机由以下几个主要组成部分构成：
1.1 转子
- 转子是永磁同步发电机主要的转动部件；
- 转子上附着着磁铁或永磁体，产生磁场；
- 转子可分为内转子和外转子两种类型。
1.2 定子
- 定子是永磁同步发电机中固定的部件；
- 定子上布置有线圈，产生旋转磁场；
- 定子可分为内定子和外定子两种类型。
1.3 接线盒
- 接线盒用于连接定子线圈和外部电路；
- 接线盒通常位于发电机的外部。
1.4 轴承
- 轴承用于支撑转子；
- 轴承可以是滚动轴承或滑动轴承。
1.5 终端盒
- 终端盒用于连接发电机输出端和外部电路；
- 终端盒通常位于发电机的外部。
2. 工作原理
永磁同步发电机利用磁场的作用原理进行发电，其工作原理如下：
1. 当外部励磁电流流过转子上的磁铁时，转子产生磁场；
2. 由于转子上的磁场与定子上的线圈磁场相互作用，产生转子在定子中旋转的力；
3. 定子上的线圈通过不断交流变化的电流产生旋转磁场；
4. 旋转磁场与转子上的磁场相互作用，使转子保持旋转状态；
5. 由于转子的旋转，发电机产生交流电。
综上所述，永磁同步发电机通过转子和定子之间的磁场相互作用产生电能输出。
---
以上是关于永磁同步发电机的结构和工作原理的简要介绍。
如需进一步了解，请参考相关资料或参考专业领域的研究成果。

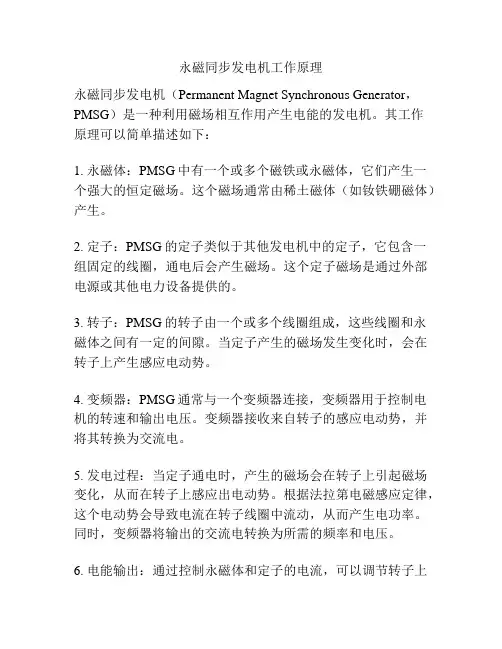

永磁同步发电机工作原理
永磁同步发电机工作原理
永磁同步发电机（Permanent Magnet Synchronous Generator，PMSG）是一种利用磁场相互作用产生电能的发电机。
其工作
原理可以简单描述如下：
1. 永磁体：PMSG中有一个或多个磁铁或永磁体，它们产生一个强大的恒定磁场。
这个磁场通常由稀土磁体（如钕铁硼磁体）产生。
2. 定子：PMSG的定子类似于其他发电机中的定子，它包含一组固定的线圈，通电后会产生磁场。
这个定子磁场是通过外部电源或其他电力设备提供的。
3. 转子：PMSG的转子由一个或多个线圈组成，这些线圈和永磁体之间有一定的间隙。
当定子产生的磁场发生变化时，会在转子上产生感应电动势。
4. 变频器：PMSG通常与一个变频器连接，变频器用于控制电机的转速和输出电压。
变频器接收来自转子的感应电动势，并将其转换为交流电。
5. 发电过程：当定子通电时，产生的磁场会在转子上引起磁场变化，从而在转子上感应出电动势。
根据法拉第电磁感应定律，这个电动势会导致电流在转子线圈中流动，从而产生电功率。
同时，变频器将输出的交流电转换为所需的频率和电压。
6. 电能输出：通过控制永磁体和定子的电流，可以调节转子上
产生的磁场强度，进而控制发电机的输出功率。
这样，PMSG 就可以根据实际需求产生所需的电能，并将其输出到电网或用于其他电力设备。
总的来说，永磁同步发电机通过永磁体和定子的相互作用，利用磁场变化产生电动势，并通过变频器将其转换为交流电。
这个发电过程可根据需求进行调节，使其具有高效性和可控性。
直驱式永磁同步风力发电系统
2.PMSG的矢量控制与最大功率追踪
在d轴定向于转子磁极后，如果能控制d轴电流为零，那么，永 磁同步风力发电机的电磁转矩与q轴电流成正比，有效控制q轴 电流，就可以有效地控制电磁链矩。dq轴电流的控制框图
id* = 0 + −
iq* + −
ωe Lqiq
−
PI +
Sa
ωe (Ldid +ψ f ) PI ++
iload
uga
L
R iga
ugb
L
R
ugc
L
R
igb
+
− C
Vdc
igc
不同风速下，占空比与系统直流侧功率关系：
改变Boost电路的占空比，可以改变发电机的输出功率。而且 在某一确定风速下，有一个可以输出最大功率的占空比。 风速不变的情况下，占空比与系统输出功率的关系不是简单的 线性关系。
显然，占空比的控制是最大功率追踪的关键，但无法采用以前 的最佳功率曲线法。而应采用寻优的方法。
iα
αβ
ia
iq
αβ iβ abc
ib
θe
− 0.5πρ R5ωw2tCPmax λ3
opt
θ
∫ ωwt
与不控整流+Boost控制的PMSG控制性能比较
b
9m/s
Ⅱ
b 9m/s Ⅱ
a Ⅰ
6m/s
Ⅲ
a
Ⅲ
Ⅰ 6m/s
转速/(r/min)
显然，前者比后者的最大功率追踪效果好，但控制复杂，成本 较高。
四、PWM并网变换器的工作原理 （1）目标
三、PWM变换器控制的PMSG工作原理
PMSG的控制，采用全控PWM变换器，可以对发电机的电磁 转矩进行有效控制，进而有效地进行最大功率追踪。 要理解如何对电磁转矩进行准确有效地控制，首先应搞清楚其 数学模型。
永磁同步电机的原理和结构
永磁同步电机的原理和结构一、原理1.斯托克斯定律：电机的磁场遵循斯托克斯定律，即磁场的旋度等于电流的流入速率。
电机的磁场随转子位置的变化而发生改变。
2.磁场力矩：永磁同步电机的转子上有多个永磁块构成的磁极，当电机的定子线圈通以电流时，产生的磁场与转子的磁场相互作用，形成力矩。
3.控制策略：为了使电机能够正常运行，需要通过控制器对电机进行控制。
例如，可以通过调节电流的大小和方向来调整磁场力矩，从而实现电机的正常运行。
二、结构1.定子：定子是电机的固定部分，由电磁铁圈组成。
电磁铁圈的线圈上通以交流电，产生的磁场与转子的磁场相互作用，形成力矩。
2.转子：转子是电机的旋转部分，通常由铁芯和永磁体组成。
铁芯提供机械强度和磁通闭合路径，永磁体则产生稳定的磁场。
转子的磁场与定子的磁场相互作用，形成力矩。
3.永磁体：永磁体是电机的励磁源，通常由稀土永磁材料制成。
永磁体能够持续产生磁场，并且磁场强度较高，使得电机具有较高的功率密度和效率。
4.传感器：传感器位于电机的定子和转子之间，用于检测电机的状态和位置。
传感器可以测量定子和转子的角度、速度和位置等参数，通过传输给控制器，实现对电机的精确控制。
5.控制器：控制器是电机的智能控制核心，通过接收传感器的反馈信号，以及根据预定的控制策略，控制定子线圈的电流，调整磁场力矩的大小和方向，实现电机的正常运行。
综上所述，永磁同步电机的原理是通过电磁感应定律和电动机转矩方程实现电动机的工作，其结构主要由定子、转子、永磁体、传感器和控制器等组成。
通过控制器的精确控制，可以实现电机的高效率和高性能运行。
交流永磁同步电机结构与工作原理
交流永磁同步电机结构与工作原理
永磁同步电机是一种基于磁场相互作用原理工作的电机，其结构复杂，包括定子和转子两部分，下面将详细介绍永磁同步电机的结构和工作原理。
1.结构
永磁同步电机的定子由定子电枢和定子线圈组成，定子线圈通常采用
三相绕组，分别为A、B、C相。
定子电枢是定子线圈的支撑装置，通常由
硅钢片组成。
转子由永磁体和转子铁芯组成，其中永磁体是电机的主要磁
场产生器。
2.工作原理
永磁同步电机的工作原理遵循磁场相互作用原理，即定子线圈的磁场
与转子永磁体的磁场相互作用产生电磁力，从而实现转子的转动。
在工作状态下，当三相定子线圈依次通电时，会在定子线圈中产生磁场。
假设在A相定子线圈通电时，产生一个磁场方向为正方向的磁通量。
根据右手定则，磁通量的方向垂直于定子线圈的电流方向。
同时，转子上的永磁体也会产生自己的磁场。
假设永磁体的磁场方向
与定子线圈的磁场方向相同。
因为永磁体的磁场强度较大，所以称为永磁
同步电机。
在永磁同步电机中，当定子线圈的磁场与永磁体的磁场相互作用时，
定子线圈会受到一个作用力，所以转子会开始旋转。
这个作用力由磁场相
互作用的磁通量决定。
为了保持电磁转矩的平稳输出，通常在永磁同步电机中加入了控制系统，通过控制系统调整定子线圈的电流相位和大小来实现电机的控制。
综上所述，永磁同步电机的工作原理是通过定子线圈和转子永磁体之间的磁场相互作用产生电磁力，从而实现电机的转动。
通过控制系统可以实现电机的启动、停止和调速等操作。
永磁风力发电技术的设计与实现
永磁风力发电技术的设计与实现随着环境保护意识的不断提升，可再生能源也越来越受到关注。
其中，风力发电作为一种清洁、可持续的能源形式，已经成为目前主流的可再生能源之一。
而在风力发电中，永磁风力发电技术的应用更是提高了风力发电的效率和稳定性。
永磁风力发电技术简介永磁风力发电技术是指利用永磁体来实现风力发电系统中的转子部分，一般由叶轮、轴、永磁体等组成。
与传统风力发电系统不同的是，永磁风力发电技术可以在低风速情况下开始发电，而且输出功率大幅提高，提高了风力发电系统的发电效率。
永磁风力发电技术的优点1. 高效性永磁体的存在使永磁风力发电机组变得更加高效且功率密度更高，它使得风力发电机组的转速更大，进而提高了发电系统的效率。
2. 节能性由于永磁风力发电技术采用直驱结构，摆脱了传统风力发电的传动系统，因此转子部分的机械损失量也相应减少，节约了能源消耗。
3. 稳定性永磁风力发电机转子的惯性具备更好的抗风特性，也使得发电机在风速变化较大时稳定性更好，进而提高了发电系统的可靠性和可持续性。
具体永磁风力发电系统的设计与实现1. 永磁风力发电系统的基本原理永磁风力发电系统由永磁体和外部控制电路两部分组成，主要起到转子部分的作用。
永磁体是由永磁材料制成的，这些材料的特点是在其自身磁场作用下就能形成磁极。
当永磁体进入风场转动时，就产生了机械风能，这种机械能被传到电机上进行发电。
2. 永磁体的选取永磁体的选取对于永磁风力发电系统的效率和稳定性具有重要影响。
永磁体中常采用的材料有钕铁硼、硬钴等，这些材料有着极高的矫顽力和能量密度。
永磁体的选取应当综合考虑其矫顽力、剩磁磁通量密度、热稳定性、价格等因素，并根据具体应用条件来选择。
3. 永磁风力发电机的设计永磁风力发电机的转子由永磁体和转子铁芯组成。
转子铁芯一般由多个薄铁片叠加而成，以减小铁损和涡流损耗。
永磁体的形状和数量应当根据具体应用条件来进行选择，以提高永磁风力发电机的效率和功率密度。
