常用开关分类
断路器、接触器区别
几类常用开关的国标定义：1.接触器:能够接通、承载和分断正常电路条件下电流的一种非手动操作机械开关电气。
可实现远距离控制、频繁通断的负载主要用于电机启动、停机控制。
是一种“控制用”开关。
2.负荷开关：在断开位置上，能够满足对隔离器所规定的隔离要求的一种开关。
可实现电流的彻底、安全分断，主要用于负载的安全维护，是一种“维修用”开关。
3.断路器：能够接通、承载和分断正常电路条件下电流；也能在规定的非正常条件下，接通、承载一定时间和分断电流的一种机械开关电器。
可实现过载、短路保护主要用于负载和短路的保护，是一种“保护用”开关。
4.继电器：是用于控制回路的，一个继电器往往有几对常开 /常闭节点，可以用于不同的控制回路，它的节点不能通过大电流，一般不用于动力回路；接触器类似于断路器，是用弱电来控制接通或者切断强电的，主要用于动力回路。
继电器，接触器应该说是同一类型的器件，通过线圈而达到小电流控制大电流的作用，而断路器就是通常说的自动开关，是一种开关器件，它具有分断负载电流的作用。
断路器和接触器都是用来接通和断开电路的。
一般情况下，继路器的额定电流比接触器大（目前中压接触器最大为６３０Ａ）；断路器具有很好的短路电流开断能力（目前中压系统最大可做到８０ＫＡ），而接触器需要和熔断器配合才能开断短路电流；接触器的额定电流开断次数要比断路器多（一般都超过３０万次），适合频繁操作。
断路器——具有过载、短路和欠电压保护功能，能保护线路和电源能力的基本电器叫断路器，它常以能承受较大的负荷及更大的短路电流，并有自动断路功能。
应用：电力线路、用电设备的接通、断开与自动保护。
空气开关——一种只要有短路现象，开关形成回路就会跳闸的开关叫空气开关。
空气开关也就是空气断路器。
交流接触器利用主接点来开闭电路，用辅助接点来执行控制命令。
主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。
常用开关插座分类及各房间安装数量
（一）常用开关插座分类及各房间安装数量在现代家居装修中，一般开发商给配的开关插座多是次品，也就一、两块钱一个，质量上靠不住，如果用了质量不好的开关、插座，将会给用电安全带来很大的隐患，千万不可大意。
购买开关、插座时，一定要选择高品质的产品。
家庭常用开关、插座种类：普通开关：有单开、双开、三开等。
双控开关：二个开关在不同位置可控制同一盏灯，如位于楼梯口、大厅、床头等，需预先布线。
夜光开关：开关上带有荧光或微光指示灯，便于夜间寻找位置。
注意：带灯开关较贵，与日光灯、吸顶灯配合使用时，会有灯光闪烁现象；荧光几年以后则会变暗。
调光开关：可开关并可通过旋钮可以调节灯光强弱。
注意：不能与节能灯配合使用。
10A：满足家庭内普通电器用电限额。
16A：满足家庭内空调或其它大功率电器。
插座带开关：可以控制插座通断电；也可以单独作为开关使用。
多用于常用电器处，如微波炉、洗衣机等，还有用于镜前灯。
空白面板：用来封蔽墙上预留的查线盒，或弃用的墙孔。
暗盒：安装于墙体内，走线前都要预埋。
信息插座：指电话、电脑、电视插座。
下面参照各个房间可能用到的开关插座做一下详细说明：（一）主卧室双控开关：2个（主卧室顶灯，卧室做双控开关非常必要，这个钱不要省，尽量每个卧室都是双控）5孔插座：4个（两个床头灯、电视预留、备用插座）3孔16A插座：1个(空调，这个没必要带开关，现在室内都有总线控制，不用的时候将空调一项单独关掉就行了)有线电视插座：1个电话网线插座：1个（二）次卧室双控开关：2个（次卧室顶灯）5孔插座：3个（2个床头灯、备用插座）3孔16A插座：1个(空调)电话网线插座：1个（三）书房单联开关：1个（书房顶灯）5孔插座：3个（台灯、电脑、备用插座）3孔插座16A：1个(空调)电话网线插座：1个（四）客厅双控开关：2个（客厅顶灯，有的客厅距入户门较远，每天关灯要跑到门口，所以做成双控的会很方便）单联开关：1个（玄关灯）5孔插座：7个（电视、饮水机、DVD、备用插座等）3孔插座16A：1个(空调)电话网线插座：1个电视有线插座：1个（五）餐厅双联开关：1个（餐厅顶灯、厨房顶灯）5孔插座：1个（备用插座）一开3孔插座：1个(电冰箱)（六）厨房5孔插座：3个（电饭锅、备用插座2个）3孔插座：3个（油烟机、备用插座2个）一开3孔10A插座：2个（小厨宝、微波炉）一开3孔16A插座：2个(电磁炉、烤箱)一开5孔插座：1个（七）阳台：单联开关：1个（阳台顶灯）5孔插座：1个（备用插座）（八）主卫生间单联开关：1个（卫生间顶灯）一开5孔插座：1个（洗衣机和吹风机）一开三孔16A：1个（热水器）防水盒：2个(洗衣机和热水器，卫生间比较潮湿，用防水盒保护插座，比较安全)（九）次卫生间单联开关：1个（卫生间顶灯）一开5孔插座：1个（吹风机）防水盒：1个(吹风机)（十）走廊双控开关：2个（走廊顶灯，如果走廊不长，一个普通单开就行）白板：10个注意事项：1、电话、网线插座后面的模块一般都是统一标准的，万一遇到特殊的，请注意看一下背后的模块。

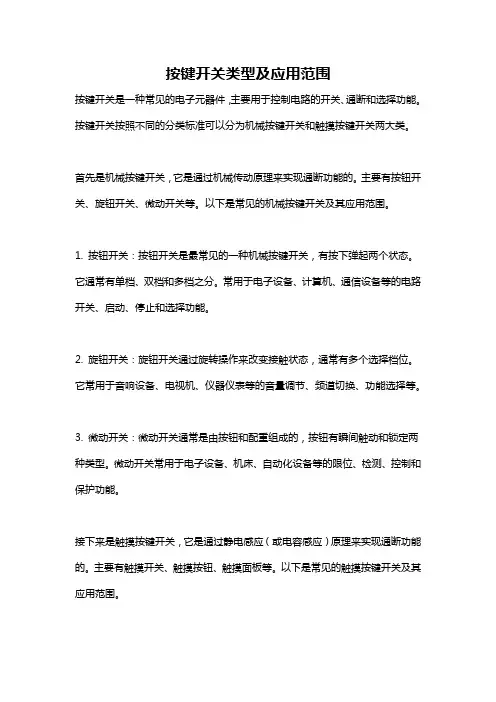

按键开关类型及应用范围
按键开关类型及应用范围按键开关是一种常见的电子元器件，主要用于控制电路的开关、通断和选择功能。
按键开关按照不同的分类标准可以分为机械按键开关和触摸按键开关两大类。
首先是机械按键开关，它是通过机械传动原理来实现通断功能的。
主要有按钮开关、旋钮开关、微动开关等。
以下是常见的机械按键开关及其应用范围。
1. 按钮开关：按钮开关是最常见的一种机械按键开关，有按下弹起两个状态。
它通常有单档、双档和多档之分。
常用于电子设备、计算机、通信设备等的电路开关、启动、停止和选择功能。
2. 旋钮开关：旋钮开关通过旋转操作来改变接触状态，通常有多个选择档位。
它常用于音响设备、电视机、仪器仪表等的音量调节、频道切换、功能选择等。
3. 微动开关：微动开关通常是由按钮和配重组成的，按钮有瞬间触动和锁定两种类型。
微动开关常用于电子设备、机床、自动化设备等的限位、检测、控制和保护功能。
接下来是触摸按键开关，它是通过静电感应（或电容感应）原理来实现通断功能的。
主要有触摸开关、触摸按钮、触摸面板等。
以下是常见的触摸按键开关及其应用范围。
1. 触摸开关：触摸开关和按钮开关类似，但没有明显的物理按钮。
只需轻触触摸面板即可实现电路的通断。
触摸开关常用于家用电器、智能家居等领域，实现灯光、电器的开关控制。
2. 触摸按钮：触摸按钮是一种通过触摸面板上特定区域来实现功能切换或开关控制的按键。
触摸按钮广泛应用于智能手机、平板电脑、车载导航等电子产品中，用来调节音量、切换菜单、显示屏亮度等。
3. 触摸面板：触摸面板是一种通过手指滑动、双击、放大缩小等动作来实现交互操作的设备。
常见的触摸面板有电阻式触摸屏和电容式触摸屏两种。
触摸面板广泛应用于智能手机、平板电脑、电脑显示器等电子产品的人机交互界面。
除了以上分类，按键开关还可以根据其通断方式分为单联单控、单联多控，以及通断特性分为常开、常闭等。
不同类型的按键开关在不同的应用场景下起到不同的作用，具有重要的电气控制功能。

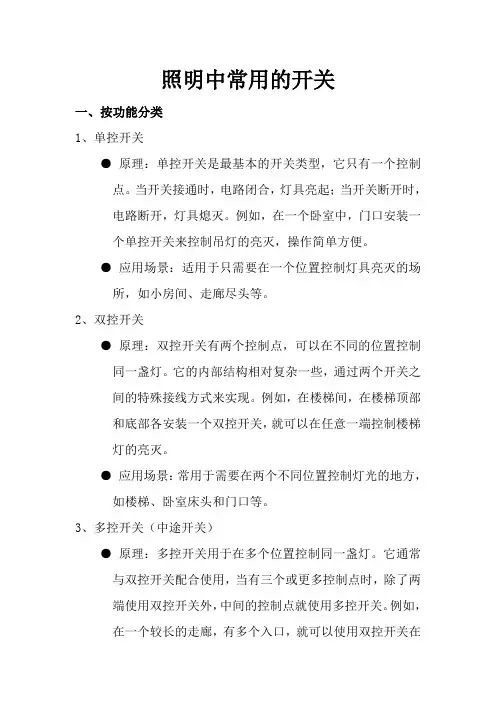

照明中常用的开关
照明中常用的开关一、按功能分类1、单控开关●原理：单控开关是最基本的开关类型，它只有一个控制点。
当开关接通时，电路闭合，灯具亮起；当开关断开时，电路断开，灯具熄灭。
例如，在一个卧室中，门口安装一个单控开关来控制吊灯的亮灭，操作简单方便。
●应用场景：适用于只需要在一个位置控制灯具亮灭的场所，如小房间、走廊尽头等。
2、双控开关●原理：双控开关有两个控制点，可以在不同的位置控制同一盏灯。
它的内部结构相对复杂一些，通过两个开关之间的特殊接线方式来实现。
例如，在楼梯间，在楼梯顶部和底部各安装一个双控开关，就可以在任意一端控制楼梯灯的亮灭。
●应用场景：常用于需要在两个不同位置控制灯光的地方，如楼梯、卧室床头和门口等。
3、多控开关（中途开关）●原理：多控开关用于在多个位置控制同一盏灯。
它通常与双控开关配合使用，当有三个或更多控制点时，除了两端使用双控开关外，中间的控制点就使用多控开关。
例如，在一个较长的走廊，有多个入口，就可以使用双控开关在两端，中间根据入口数量使用多控开关来实现多位置控制灯光。
●应用场景：适合在有多个出入口且需要对同一灯具进行控制的大型场所，如大型仓库、长走廊等。
二、按操作方式分类1、跷跷板开关●原理：跷跷板开关是一种常见的手动操作开关，其外观像跷跷板，通过按下一端使电路接通或断开。
这种开关的手感较好，操作直观。
●应用场景：广泛应用于家庭、办公室等各种室内照明场所。
2、触摸开关●原理：触摸开关利用人体的电容感应原理。
当人体触摸到开关表面时，会改变触摸点的电容值，从而触发电路的导通或断开。
例如，一些现代风格的家居装修中，使用触摸开关来控制台灯或壁灯，外观简洁时尚。
●应用场景：常用于对美观和便捷性要求较高的场所，如高档酒店客房、智能家居环境等。
3、声控开关●原理：声控开关内置有声音传感器，当周围环境的声音强度达到一定阈值时，开关会自动接通电路，使灯具点亮。
经过一段时间（可设置）后，如果没有再次检测到声音，电路会自动断开。
2、 建筑电气工程常用的开关、断路器、漏电保护器、漏电报器等设备型号符号名称注解图
1、68型开关面板
型号：长86mm×高86mm；
2、120型开关面板
型号：长70mm×高120mm； 型号：长120mm×高120mm；一、开 关
建筑电气工程常用的开关、断路器、漏电器、漏电报
3、118型开关面板
型号：长118mm×高86mm； 型号：长153mm×高86mm； 型号：长196mm×高86mm；
4、146型开关面板
型号：长86mm×高146mm；
5、75型开关面板
型号：长75mm×高75mm；
二、按 钮 开 按钮开关
按钮开关
按钮开关按钮开关
按钮开关
三、容 断 器
15、容断器
16、断路器
17、断路器
18、断路器
19、断路器
四、空 气 开
20、空气开关
21、空气开关
22、空气开关
23、空气开关
24、空气开关
五、电 接 点 式 压
25、电接点式压力表
26、电接点式压力表
27、电接点式压力表
28、电接点式压力表
六、断 路 器
15、断路器
17、断路器
14、浪涌保护器
符号名称：SPD
型号：
十四、漏 电 报 警
十四、漏 电 报 警22、漏电报警器
22、漏电报警器1、智能限电控制器。
照明开关的分类及选择方法有什么
照明开关种类很多。
选择时应从实用、质量、美观、价格等几个方面考虑。
常用的开关有拉线开关、扳动开关、跷板开关、钮子开关、防雨开关等。
还有节能型开关，如触摸延时开关、声光控延时开关等。
触摸式延时开关一般做成壁式开关，面板上有触摸板和发光二极管，手触及触摸板后，灯亮一段时间后自动关灯。
声光控延时开关是在上述延时电路中再增加音频放大电路和光控电路而成。
它白天关灯，晚间靠行人脚步声启动开关，延时一段时间后自动关灯。
照明总开关可采用HY122型带明显的端口的模数化隔离开关，代替胶盖瓷底HK2型刀开关。
也可采用XAIO型断路器，它具有短路和过载保护功能。
分路总开关可采用DZ30F1-32型双极塑壳断路器，额定电流有6、10、16、20、25、32A六种。
分路也可用熔丝加以控制。
如采用HG30熔断器式隔离器。
C45系列微型断路器也有过载和短路保护功能。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解ABB断路器、施耐德断路器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。
电气开关的种类
电气开关的种类
电气开关是电气设备中常用的一种，广泛应用于各种电路中，用来控
制电流的开关状态。
按照不同的分类标准，可以将电气开关分为以下
几类：
1. 按照用途分类：
（1）主控开关：主要用于控制电源的开关，通常是单极或双极刀开关；（2）分断开关：用于将电路分段，通常是空气开关或真空开关；
（3）保护开关：用于保护电路，通常是熔断器或断路器；
（4）接触器：用于控制电器的启停和转向，通常是磁力接触器。
2. 按照结构形式分类：
（1）刀开关：通过刀片开关接通或断开电路，通常是双刀双极开关；（2）按钮开关：通过按动按钮来控制电路开关的状态；
（3）旋钮开关：通过旋转旋钮来控制电路开关的状态；
（4）插头插座：用于连接电气设备或线路。
3. 按照控制方式分类：
（1）手动开关：通过人工操作来控制电路的开关状态；
（2）自动开关：通过电气元件来控制电路的开关状态；
（3）远程开关：通过遥控装置来实现对电路的远程控制。
4. 按照使用场合分类：
（1）户外开关：用于户外电气设备的控制，具有防水、防尘、防腐蚀功能；
（2）航空开关：用于航空电气设备的控制，具有防爆、防电磁干扰功能；
（3）铁路开关：用于铁路电气设备的控制，具有防震、防腐蚀、防电磁干扰功能；
（4）矿山开关：用于矿山电气设备的控制，具有防爆、防水、防腐蚀功能。
以上是电气开关的种类分类，不同种类的电气开关在不同的电路中起到不同的作用，是电气设备中不可或缺的一部分。
常用低压电器开关
1.常用低压电器开关低压电器开关或电气控制一般有:电表刀开关、行程开关、时间继电器、按钮、交流接触器、断路器、耦变压器、摇表、空气开关.电表的旁边两根是火线，中间两根是零线，而三相是三根火线组成的。
1.1断路器为一种过电流保护之装置，可使用于室内配线上使用之总开关与分电流控制开关（ON/OFF POWER），亦可有效的保护电器的重要元件，主要用作短路保护和防止严重超载，工业机器上的马达负载保护也会指定使用断路器做为保护装置之一。
断路器1.2行程开关,又称限位开关，是一种常用的小电流主令电器。
利用生产机械运动部件的碰撞使其触头动作来实现接通或分断控制电路，达到一定的控制目的。
行程开关摇表空气开关按钮开关时间继电器交流接触器2.电子元器件的识别与检测2.1电子电路中常用的器件包括：电阻、电容、二极管、三极管、可控硅、轻触开关、液晶、发光二极管、蜂鸣器、各种传感器、芯片、继电器、变压器、敏感电阻、保险丝、光耦、滤波器、接插件、电机、天线等2.1.1识别电阻，哪个色环离头最近的就为第一色换。
色环电阻分为四色环和五色环，先说四色环。
顾名思义，就是用四条有颜色的环代表阻值大小。
每种颜色代表不同的数字，如下：棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 金、银表示误差各色环表示意义如下：第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：10的幂数；第四条色环：误差表示。
还有精确度更高的“五色环”电阻，用五条色环表示电阻的阻值大小，具体如下：第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：阻值的第三位数字；第四条色环：阻值乘数的10的幂数；第五条色环：误差（常见是棕色，误差为1%。
2.1.2电容一般识别，1法拉（F）= 1000毫法（mF）=1000000微法（μF）1微法（μF）= 1000纳法（nF）= 1000000皮法（pF）。
电容，一长一短，长正短负而读数，电容表面上是有的，可以读出来。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
①按可能的连接方式分类
代号
一单极开关1
一双极开关2
一三极开关3
一三极加分合中线的开关03
一双控开关6
一带公共进线的双路开关5
一有一个断开位置的双控开关 4
双控双极开关6／2
双控换向开关(或中间开关) 7
注1)：代号相同或不相同的两个或多个开关可装在同一底座上。
注2)：有一个断开位置的开关的代号亦适用于按钮开关和瞬动式开关。
②按触头断开情况分类：
——正常间隙结构开关；
——小间隙结构开关；
——微间隙结构开关；
——无触头间隙开关(半导体开关装置)。
注1)：小间隙结构开关在处于断开位置时，触头距离为3mm至1．2mm的开注2)：微间隙结构开关是处于断开位置时，触头距离小于1．2mm的开关。
注3)：带半导体开关装置的开关是无触头间隙的开关。
注4)：符合本节要求的开关是用作功能用途的开关。
③按防有害进水保护等级分类：
——IPX0：没有防有害进水保护的开关；
——IPX4：防溅开关；
——IPX5：防喷开关。
注：IP代码的含义见CB4208。
④按开关的起动方法分类：
——旋转开关；
——倒扳开关；
——跷板开关；
——按钮开关；
——拉线开关。
⑤按开关的安装方法分类：
——明装式开关；
——暗装式开关；
——半暗装式开关；
——面板安装式开关；
——框缘安装式开关。
⑥按由开关设计所决定的安装方法分类：
——无需移动导线便可拆卸盖或盖板的开关(结构A)。
——不移动导线便不能拆卸盖或盖板的开关(结构B)。
注：如果开关有一个不能与盖或盖板分离的底座(主要部件)，而且，需要一块无需移动导线便可拆卸的用以装饰墙壁的附加板才能符合本部分的要求，则只要此附加板能符合对盖和盖板的要求，个开关可看成是结构A开关。
⑦按端子类型分类
——带螺纹型端子的开关；
——带仅适于连接硬导线的无螺纹型端子的开关；
——带适于连接硬导线和软导线的无螺纹端子的开关。
⑧按防止与危险部件接触和防外部固体物进入的有害影响的保护等级分类：
——IP2X：能防止手指接触危险部件和防止最小直径为12．5mm的外部固体物进的有害影响的开关；
——IP4X：能防止钢丝与危险部件接触和防止最小直径为1．0mm的外部固体物进入的有害影响的开关；
——IP5X：能防止钢丝与危险部件接触和防尘的开关。
