火力发电厂总体介绍
火力发电厂设备及生产运行介绍
火力发电厂设备及生产运行介绍1. 简介火力发电厂是利用燃烧燃料产生高温高压蒸汽驱动汽轮机发电的电力生产设施。
火力发电厂通常由多个设备组成，包括锅炉、汽轮机、发电机、冷却塔、输电系统等。
2. 主要设备介绍2.1 锅炉锅炉是火力发电厂最关键的设备之一，主要用于将燃料燃烧产生的热能转化为蒸汽。
蒸汽的压力和温度决定了最终发电机组的出力。
锅炉通常由燃烧器、炉膛、水冷壁、过热器等部件组成，其运行稳定性对整个发电厂的正常运行至关重要。
2.2 汽轮机汽轮机是火力发电厂中的动力机械，其作用是将由锅炉产生的高温高压蒸汽转化为旋转机械能。
汽轮机通常由高压缸、中压缸、低压缸等级联组成，通过蒸汽的膨胀驱动转子旋转，产生机械功。
汽轮机的转速和功率输出对整个发电系统的运行效率有着重要影响。
2.3 发电机发电机是将汽轮机输出的机械功转化为电能的设备，也是火力发电厂中的核心设备之一。
发电机通过感应电流产生磁场，利用磁场与转子的相对运动产生电流，最终将机械功转化为电能。
发电机的额定功率和电压决定了发电厂的发电能力和对外输电能力。
2.4 冷却塔冷却塔主要用于将汽轮机中的蒸汽冷却成水，保证循环使用。
在火力发电厂中，常见的冷却方法包括湖水冷却、江河冷却和湿冷却塔等。
冷却塔的设计和运行对于保证发电厂的热效率和环保要求至关重要。
2.5 输电系统输电系统是将火力发电厂产生的电能输送到用户端的一系列设备和装置。
这包括变电站、变压器、高压输电线路等。
输电系统的稳定性和安全性是保证电能传输质量和可靠性的关键。
3. 生产运行流程火力发电厂的生产运行流程通常包括以下几个主要步骤：1.燃料供给：火力发电厂使用各种不同的燃料，如煤炭、天然气、燃油等。
燃料供给系统将燃料输送到锅炉中进行燃烧。
2.锅炉燃烧：燃料在锅炉中经过燃烧反应，产生高温高压的燃烧气体，同时将水加热转化为蒸汽。
3.汽轮机发电：蒸汽由锅炉送入汽轮机，蒸汽的膨胀驱动汽轮机转动，产生机械功。
汽轮机通过轴将机械功传给发电机。

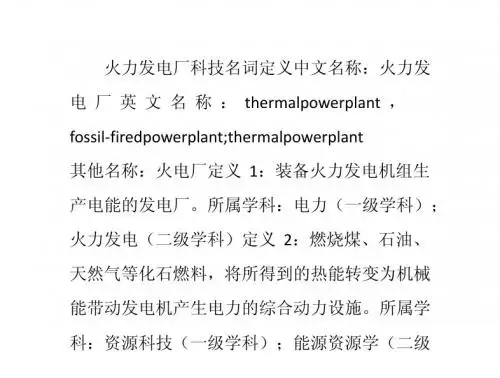

火力发电厂介绍
风机的作用下通过烟囱排入大气。助燃用的空气
由送风机送入装设在尾部烟道上的空气预热器 内，利用热烟气加热空气。这样，一方面除使进 入锅炉的空气温度提高，易于煤粉的着火和燃烧 外，另一方面也可以降低 排烟温度，提高热能的利用率。从空气预热 器排出的热空气分为两股：一股去磨煤机干燥和 输送煤粉，另一股直接送入炉膛助燃。燃煤燃尽
高压加热器，经过加热后的热水打入锅炉，再过
0c12f2c EBET
热器中把水已经加热到过热的蒸汽，送至汽轮机作功，来自样周而复始不断的作功。在汽水系统中
的蒸汽和凝结水，由于疏通管道很多并且还要经 过许多的阀门设备，这样就难免产生跑、冒、滴、 漏等现象，这些现象都会或多或少地造成水的损 失，因此我们必须不断的向系统中补充经过化学 处理过的软化水，这些补给水一般都补入除氧器 中。燃烧系统 燃烧系统是由输煤、磨煤、粗细分离、排粉、
217,564,783.55 万千瓦小时，比上年同期增长了 16.04% 。 8 月 份 的 火 电 发 电 量 最 高 ， 为 23,904,609.94 万千瓦小时，同比增长了 10.19%。
我们必须不断的向系统中补充经过化学处理过
的软化水，这些补给水一般都补入除氧器中。
基本原理
汽水系统
火力发电厂的汽水系统是由锅炉、汽轮机、
烟气经过电除尘脱出粉尘再将烟气送至脱硫装
0c12f2c EBET
置，通过石浆喷淋脱出流的气体经过吸风机送到
烟筒排人天空。发电系统
发电系统是由副励磁机、励磁盘、主励磁机
（备用励磁机）、发电机、变压器、高压断路器、
升压站、配电装置等组成。发电是由副励磁机（永 磁机）发出高频电流，副励磁机发出的电流经过 励磁盘整流，再送到主励磁机，主励磁机发出电 后经过调压器以及灭磁开关经过碳刷送到发电
一、火力发电厂概述
• 水冷壁：（敷设在锅炉炉膛四周内壁）吸收热量，产生正气，保
护炉墙。
• 过热器和再热器： • 过热器：将从汽包出来的饱和蒸汽加热成具有额定温度的过热
蒸汽。（它利用高温烟气的热量加热饱和蒸汽）
• 再热器：将从汽轮机高压缸中膨胀做功后的蒸汽再次引入布置 在锅炉中的再热器中受热升温，再送回汽轮机中压缸中去做功。 若采用二次再热，则再将中压缸排汽再热后送回低压缸去做功。
初步可行性研究报告
电网公司审查
省发改委立项
电力规划设计总院审查
上报国家发改委核准
可行性研究报告
项目环评报告
地方建设厅审批
地方环保局审查 上报环保总局批复
电厂选址 用地预审 水资源论证 水土保持方案
国家核准
地方国土厅同意并报国 土资源部审查 地方水利厅审查并上报 水利部水利委员会 地方水土保持局审核水利 厅批复上报水利部水保中 心
火力发电厂概论
• • • • • • • •
1 火电厂生产过程 2 火电厂的分类 3 火电厂建设流程 4 工程造价 5 火电厂主要生产过程简述 6火电厂主要设备 7 火电厂主要系统 8 火电机组运行
1火电厂生产过程
火力发电厂是利用化石燃料燃烧释放的热能 发电的动力设施，包括燃料燃烧释热和热能电能转 换以及电能输出的所有设备、装置、仪表器件，以 及为此目的设置在特定场所的建筑物、构筑物和所 有有关生产和生活的附属设施。主要有蒸汽动力发 电厂、燃气轮机发电厂、内燃机发电厂几种类型.
660MW 超超临界机组－锅炉 （北巴）
• 技术来源： 美国B&W公司 • 炉型：单炉膛型，UP直流锅炉 • 燃烧方式： 30只低NOx燃烧器分三层布置在炉 膛前后墙上 • 水冷壁型式：上部炉膛为垂直管圈，下部炉膛 为螺旋管圈，通过过渡集箱相连 • 再热器调温方式：尾部平行烟气挡板调节 • 最低直流负荷：30％BMCR
火力发电厂简介
火力发电厂概况----贺秋良贺秋良火电厂简介安全部韩冬青发电厂的类型和特点一、发电厂的分类火电厂、水电厂、核电厂、燃气轮机发电、风力、火电厂水电厂核电厂燃气轮机发电风力生物发电、潮汐发电等二、火力发电厂燃料：煤、石油、天然气燃料煤石油天然气燃煤电厂分为：凝汽式电厂（发电）热电厂（既发电又供热）火电厂的分类按照发电功率分：中小型电厂：25MW，50MW，100MW,125MW，135MW等；中小厂,等；大型电厂：200MW、300MW、600MW、1000MW等。
按锅炉容量分：按主蒸汽压力分：按主蒸汽压力分小型锅炉D＜220t/h 中压锅炉P=3.825MPa 中型锅炉D=220-410t/h 高压锅炉P=9.807MPa/高压锅炉大型锅炉D≥670t/h 超高压锅炉P=13.7MPa300MW D=1025t/h亚临界压力P=17.65MPa 600MW D=2000t/h超临界压力P=25.4MPa临界压力为：22.13MPa 相应的临界温度为：374.15℃按汽水流式火电厂的分类按汽水流动方式分：汽包炉（自然循环锅炉)—中小型锅炉直流炉（强制循环锅炉）－大型锅炉按燃烧方式分按燃烧方式分：煤粉炉链条炉循环流化床(CFB)可烧劣质煤循环流化床(CFB)按冷却方式：空冷、水冷电厂主要系统设备上煤系统汽轮机和发电机锅炉示意图火力发电厂动力部分一、电厂三大主机锅炉：化学能热能炉化学能汽轮机：热能机械能发电机：机械能电能二、辅机二辅水处理设备、输煤及制粉设备、灰渣设备、送引风机水处理设备输煤及制粉设备灰渣设备送引风机脱硫设备、各种泵、汽机辅机（如高、低压加热器）等燃煤电厂简介燃煤电厂主要是用磨煤机将煤磨成煤粉，通过给粉机与一次风混合后喷到锅炉的炉膛中燃烧过给粉机与次风混合后喷到锅炉的炉膛中燃烧，把汽包（位于锅炉顶）中的水加热成蒸汽，蒸汽经过进一步加热成过热蒸汽后，冲转汽轮机，汽经过进步加热成过热蒸汽后冲转汽轮机带动发电机发电，发出的电一部分电厂自己使用（厂用电）一部分送入电网（厂用电），一部分送入电网。
火力发电厂简介
220KV变电站
化学水处理系统
水质不良的危害：热力设备结垢；热力设备腐蚀；过 热器和通流部分积盐。 电厂化学工作的主要内容：
补给水的处理：对原水进行混凝、澄清、过滤处 理，目的是除去水中悬浮物、胶体等杂质，并降 低水中有机物，以满足锅炉补给水除盐系统进水 水质的要求。除盐处理是除去水中溶解的盐类。 凝结水的精处理
化学水处理系统
化学水处理车间
输煤系统
输煤系统任务是将火车或汽车运来的煤卸到 煤沟或煤场并将煤输送至原煤仓。 输煤系统组成：卸煤设备和受卸设备、贮煤 场和煤场机械、煤场内运输系统和设备，以 及给煤、破碎、筛选设备等。
输煤系统的要求：安全存贮足够的煤，机械化和 自动化的上煤。
输煤系统
斗轮机
输煤系统
火力发电厂的分类
按蒸汽参数
国家政策要 求逐步关停
中低压: 3.4MPa，435℃, 6\12\25\50MW； 高 压： 9.8MPa， 540℃， 50\100MW； 超高压:13.7MPa，535/535℃， 125\200MW；
亚临界：16.2MPa，540/540℃，300\600MW； 超临界：24MPa，538/566℃， 600\800MW； 超超临界电厂： 28MPa以上， 1000MW及以上。
温度在45～55℃，含有大
量的水雾、脱硫浆液滴。 特别脱硫浆液滴，将对后 续烟道和设备造成大量的 影响运行的危害
整个脱硫装置内的烟气阻力由增压风机提 供动力克服
锅炉来的110～150℃原烟气首先经过脱硫装 置的入口门：原烟气挡板门，在增 压风机提供足够动力之后，进入烟 气换热器的高温烟气侧
火力发电厂的分类
按主要设备划分
常规火力发电厂 :由常规煤粉炉、凝汽式汽轮发电机组为主要 设备组建的发电厂
火力发电厂整体介绍资料
送风机 经烟囱排向大气
除尘器
引风机
至灰场
song
27
火电厂的三大系统 之二
汽水系统
• 由锅炉, 汽轮机, 凝汽器, 除氧器, 加热器等构成
• 主要包括:
– 给水系统
– 冷却水系统
– 补水系统
song
28
汽轮机
发电机
过热蒸汽
过热器 生水 锅炉 省煤器 锅 炉 给 水 高压加热器 水处理 设备 (软化) 补给水 凝汽器
song 32
一、技术经济指标 发电厂的技术经济指标是反映火力发电厂运行技术经济性能的数据。主要指发电厂热-电转换效率有关的发电机组或全厂的运行 指标。主要介绍以下几种。 1．电厂热效率ηe。 发电厂的热效率ηe, 为发电量(kW· h)折成热量与耗用热量HRe之比, 即
HRe为发电热耗率，即发1kw· h电所消耗的热量（kJ）；HRe＝29.308b。(kJ／kw· h)； b。为发电煤耗率，为发1kw· h电所消耗的标准煤量B0，即 (g/kw.h),W。为发电量。 燃煤火电厂的热效率是很低的，一般电厂为3O％以内；在现代发电厂中，由于采用30OMW或60OMW的大容量发电机组，改进 了燃烧技术，提高了蒸汽参数，并采用中间再热等措施，电厂最高热效率已达40％以上。以供热为主兼供电能的热电厂甚至高达 6O ％。
song
33
4· 发电成本 发电成本是发电厂生产电能所需的全部费用。包括燃料费、水费、材料费、 大修理费、折旧费、工资、职工福利基金和其他费用等八项。前三项为可变成本 ，随发电量而增减；后五项为固定成本，无论发电量多少均需支出。 燃料费是各项费用中最大的一项，占发电成本的50％～7O％；水费是发电生 产用的水资源费和外购水费；材料费是电厂生产中维护检修所耗用的材料、备品 、易耗品等的费用，此皆为可变（随发电量多少而变）成本。 固定成本中，大修理费是为恢复固定资产已损耗的一部分价值，按大修费占 固定资产原值的比率而预提的资金；而基本折旧费是对固定资产的补偿费。工资 和职工福利基金随电厂职工数和工资水平而变化。其他费用包括办公费、科研教 育经费以及生产流动资金贷款利息等。 发电厂向电网供电，供电管理部门按合同电价支付电费，电费是电厂的主要 收入。发电成本的降低，取决于煤耗率的降低和厂用电率的降低，以及对外供电 量的增加和发电设备利用率的提高。这都有赖于生产运行技术水平和经营管理水 平的提高。
火力发电厂概述
火力发电厂概述1. 引言火力发电厂是一种通过燃烧煤炭、石油、天然气等燃料产生能量的发电设施。
它们被广泛应用于许多国家，作为主要的电力来源。
本文将对火力发电厂的概述进行详细介绍。
2. 火力发电厂的工作原理火力发电厂通过将燃料燃烧产生的热能转化为电能。
其工作原理如下：1.燃料燃烧：火力发电厂使用煤炭、石油或天然气等燃料。
燃料在锅炉中燃烧产生高温烟气。
2.锅炉：烟气通过锅炉，将锅炉中的水加热转化为高温高压的蒸汽。
3.蒸汽涡轮机：高温高压的蒸汽进入蒸汽涡轮机中，使涡轮旋转。
4.发电机：涡轮的旋转驱动发电机转动，将机械能转化为电能。
5.冷却系统：在蒸汽通过涡轮后，通过冷凝器将蒸汽冷却为液态水，再次进入锅炉循环。
3. 火力发电厂的组成部分火力发电厂由以下几个主要组成部分构成：3.1 锅炉系统锅炉系统是火力发电厂的重要组成部分。
它包括了燃料供给系统、燃烧器、锅炉本体和辅助设备等。
锅炉系统的主要作用是将燃料燃烧产生的热能转移到锅炉内的水中，使水加热为蒸汽。
3.2 主蒸汽路径系统主蒸汽路径系统是将锅炉中的高温高压蒸汽输送到蒸汽涡轮机中的系统。
它包括主蒸汽管道、蒸汽阀门、过热器和再热器等。
3.3 涡轮发电机组涡轮发电机组由蒸汽涡轮机和发电机组成。
蒸汽涡轮机将蒸汽的能量转化为机械能，驱动发电机旋转产生电能。
3.4 冷却系统冷却系统的作用是将蒸汽经过涡轮后冷却为液态水，再次回到锅炉系统进行循环。
冷却系统通常包括冷凝器、循环水泵和冷却塔等设备。
4. 火力发电厂的优势与劣势4.1 优势•稳定可靠: 火力发电厂可以提供稳定可靠的电力供应，不受天气条件的限制。
•适应性强: 火力发电厂可以使用多种不同的燃料，适应能源市场的需求变化。
•灵活性: 火力发电厂可以快速启动和停机，适应电力需求的变化。
4.2 劣势•环境污染: 火力发电厂排放大量的温室气体和其他污染物，对环境造成负面影响。
•耗能较高: 火力发电厂需要大量的燃料来产生电力，这导致资源的消耗和能源的浪费。
火力发电厂原理和设备介绍
火力发电厂原理及设备介绍火力发电一般是指利用石油、煤炭和天然气等燃料燃烧时产生的热能来加热水，使水变成高温、高压水蒸气，然后再由水蒸气推动发电机来发电的方式的总称。
以煤、石油或天然气作为燃料的发电厂统称为火电厂。
火力发电站的主要设备系统包括：燃料供给系统、给水系统、蒸汽系统、冷却系统、电气系统及其他一些辅助处理设备。
火力发电系统主要由燃烧系统（以锅炉为核心）、汽水系统（主要由各类泵、给水加热器、凝汽器、管道、水冷壁等组成）、电气系统（以汽轮发电机、主变压器等为主）、控制系统等组成。
前二者产生高温高压蒸汽；电气系统实现由热能、机械能到电能的转变；控制系统保证各系统安全、合理、经济运行。
火力发电的重要问题是提高热效率，办法是提高锅炉的参数（蒸汽的压强和温度）。
90年代，世界最好的火电厂能把40％左右的热能转换为电能；大型供热电厂的热能利用率也只能达到60％～70％。
此外，火力发电大量燃煤、燃油，造成环境污染，也成为日益引人关注的问题。
热电厂为火力发电厂，采用煤炭作为一次能源，利用皮带传送技术，向锅炉输送经处理过的煤粉，煤粉燃烧加热锅炉使锅炉中的水变为水蒸汽，经一次加热之后，水蒸汽进入高压缸。
为了提高热效率，应对水蒸汽进行二次加热，水蒸汽进入中压缸。
通过利用中压缸的蒸汽去推动汽轮发电机发电。
从中压缸引出进入对称的低压缸。
已经作过功的蒸汽一部分从中间段抽出供给炼油、化肥等兄弟企业，其余部分流经凝汽器水冷，成为40度左右的饱和水作为再利用水。
40度左右的饱和水经过凝结水泵，经过低压加热器到除氧器中，此时为160度左右的饱和水，经过除氧器除氧，利用给水泵送入高压加热器中，其中高压加热器利用再加热蒸汽作为加热燃料，最后流入锅炉进行再次利用。
以上就是一次生产流程。
火力发电厂的基本生产过程火力发电厂的主要生产系统包括汽水系统、燃烧系统和电气系统，现分述如下：（一）汽水系统：火力发电厂的汽水系统是由锅炉、汽轮机、凝汽器、高低压加热器、凝结水泵和给水泵等组成，也包括汽水循环、化学水处理和冷却系统等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
song
song
1
目录
一、发电厂概述 二、火力发电厂分类 三、火力发电厂主要设备介绍 四、火力发电厂的三大系统
一、发电厂概述
（1）发电厂（power plant）又称发电站，是将自然界蕴藏的各种一次能 源转换为电能（二次能源）的工厂。
（2）发电厂分类：火力、水力、风能、光伏、核电，还有地热、潮汐等。
通讯管理机 ECM5908
后台服务器
1、燃料、燃烧系统：包括输煤、磨煤、锅炉与燃烧、风烟系统、灰渣系 统等环节。
自输煤系统 输煤皮带 煤 斗
冷空气 送风机
煤
空气预热器
磨 煤
热空气 热
机
空
气
经烟囱排向大气 除尘器 引风机
煤粉 排粉风机
冲灰水
锅炉
烟气 细 灰
炉渣
灰渣泵 至灰场
2、汽水系统：由锅炉, 汽轮机, 凝汽器, 除氧器, 加热器等构成。 主要包括:给水系统、冷却水系统、补水系统 。
轮机旋转，热能转换成机械能，然后汽轮机带动发电机旋转，将机械 能转变成电能。
化学能 (燃料)
锅炉 蒸汽
发电机
热能
机械能
song
电能
（4）火电厂生产流程示意图
二、火电厂的分类Ⅰ
（1）按燃料分类： 燃煤发电厂 (煤) 燃油发电厂 (石油提取了汽油、煤油、柴油后的渣油) 燃气发电厂 (天然气、煤气等) 余热发电厂 (工业余热、垃圾或工业废料) 生物发电厂 (桔杆、生物肥料)
2、汽轮机本体：是完成蒸汽热能转换为机械能的汽轮机组的基本部分 ，即汽轮机本身。它与回热加热系统、调节保安系统、油系统、凝汽系 统以及其他辅助设备共同组成汽轮机组。汽轮机本体由固定部分（静子 ）和转动部分（转子）组成。固定部分包括汽缸、隔板、喷嘴、汽封、 紧固件和轴承等。转动部分包括主轴、叶轮或轮鼓、叶片和联轴器等。 固定部分的喷嘴、隔板与转动部分的叶轮、叶片组成蒸汽热能转换为机 械能的通流部分。汽缸是约束高压蒸汽不得外泄的外壳。
（2）按蒸汽压力和温度分类： 中低压发电厂 (蒸汽压力3.92MPa, 温度450度, 单机功率 < 25 MW) 高压发电厂 (蒸汽压力9.9MPa, 温度540度, 单机功率 < 100 MW) 超高压发电厂 (蒸汽压力13.83MPa, 温度540度, 单机功率 < 20 MW) 亚临界压力发电厂 (蒸汽压力16.77MPa, 温度540度, 单机功率 300 1000 MW) 超临界压力发电厂 (蒸汽压力 > 22.11MPa, 温度550度, 单机功率 > 600 MW) 超超临界压力发电厂 (蒸汽压力 >33．5MPa、610℃／630℃, 单机功率 > 600 MW)
（2）按原动机分类： 凝汽式汽轮机发电厂 燃汽轮机发电厂 内燃机发电厂 蒸汽-燃汽轮机发电厂
（3）按供出能源分类： 凝汽式汽轮机发电厂 (只供电) 热电厂 (同时供电和供热)
6
二、火电厂的分类Ⅱ
（1）按总装机容量分类： 小容量发电厂 (总装机容量 < 100 MW) 中容量发电厂 (总装机容量 100 - 250 MW) 大中容量发电厂 (总装机容量 250 - 600 MW) 大容量发电厂 (总装机容量 600 - 1000 MW) 特大容量发电厂 (总装机容量 > 1000 MW)
（4）冷却塔：是用水作为循环冷却剂，从一系统中吸收热量排放至大气 中，以降低水温的装置；其是利用冷却器中排出的热水与空气流动接触 后进行冷热交换，在其中冷却后可重复使用。为了节约用水，建在水源 不十分充足的地区的电厂。
四、火电厂的三大系统
（1）燃料、燃烧系统； （2）汽水系统； （3）电气系统； （4）其它辅助热力系统；
f、SIS系统：监控信息系统
g、MIS系统：管理信息系统
（2）电气主接线图
励磁装置
发电机
厂用变压器 低压配电装置
主变压器
配 电 装 置
输 电 线 路
升压变电所
厂用电系统
（3）监控系统组成部分：
（4）二次装置组成架构：
（5）公司主要装置展示：
电子间
WDZ5200装置
MFC2000系列快切
LPC3500系列
三、发电厂主要设备介绍
1、锅炉设备：是火力发电厂中的主要热力设备之一。它的任务是使燃 料通过燃烧将化学能转变为热能，并且以此热能将水加热，使其成为一 定数量和质量（压力和温度）的蒸汽。由炉膛、烟道、汽水系统（其中 包括受热面、汽包、联箱和连接管道）以及炉墙和构架等部分组成的整 体，称为“锅炉本体”。
70.00% 60.00% 50.00% 40.00% 30.00% 20.00% 10.00%
0.00%
65.40% 火电
23% 水电
7% 风电
2.30% 光伏
1.50% 核电
0.80% 其它
系列1
（3）火力发电厂工作原理：是利用可燃物（例如煤）作为燃料，燃料在燃 烧时加热水生成蒸汽，将燃料的化学能转变成热能，蒸汽压力推动汽
3、发电机本体：在发电厂中，同步发电机是将机械能转变成电能的电气 设备。因而将一次能源（水力、煤、 油、风力、原子能等）转换为二次 能源的发电机。在发电厂中的交流同步发电机，电枢是静止的，磁极由 原动机拖动旋转。其励磁方式为发电机的励磁线圈FLQ（即转子绕组）由 同轴的并激直流励磁机经电刷及滑环来供电。同步发电机由定子（固定 部分）和转子（转动部分）两部分组成。定子由定子铁心、定子线圈、 机座、端盖、风道等组成。定子铁心和线圈是磁和电通过的部分，其他 部分起着固定、支持和冷却的作用。转子由转子本体、护环、心环、转 子线圈、滑环、同轴激磁机电枢组成。
b、ECS系统：电厂监控管理系统，应用现场总线，将保护、测控等微机组 织直接联网，构成分布式总线网络，通过通信管理机连接至数据库服务 器、工程师站等。
c、程控系统：主要为电厂辅助厂房部分：如输煤、除尘、除灰、化水、水 源地等部分
d、脱硫系统：主要指脱硫岛部分
e、NCS系统：网控系统，主要指电厂变电站
过热蒸汽
汽轮机
发电机
锅炉
锅 炉 给 水
过热器 省煤器
高压加热器
生水
排气
水处理 设备
(软化)
凝汽器
补给水
除氧器
给水泵
低压加热器
凝 结 水
凝结水泵
冷 却 水 循环水泵
3、电气系统
（1）、电气监控分类：DCS与ECS系统
a、DCS系统：集散控制系统，通过微处理器、继电器等以总线和硬接线方 式控制分散设备或机构，微处理器之间利用高速数据通道连接在一起， 构成分布式网络控制系统，范围包括热工部分、电气部分及其他部分。
