Auto CAD转换成JPG,PDF,AI等格式的方法
Auto CAD转换成JPG,PDF,AI等格式的方法
AutoCAD ->DWG文件->导出成WMF文件->导入到Coreldraw中->进一步处理，转换为可编辑的矢量图形文件，只要在Coreldraw中处理好一切，可以导出成AI，PS，EPS 等格式，就可以方便再做印前、印刷方面的工作。
好了，言归正传，先来看看这个比较“笨”但是很实用的一种方法吧。
1. 在AutoCAD R14中绘制好图形，选工具(Tools)->系统配置(Preferences)->显示(Display)->颜色(Color)，将背景色变成白色（否则贴入的图会带纯黑色背景），单击“OK”，如图2。
2. 回到绘图窗口，就会发现背景已经成为白色。
3. 为了在AutoCAD中能够平滑且精确显示，还要输入命令Viewres，设置变量，将其数值调大，如10000。
否则的话，不仅在CAD中显示不够精细光滑，导入Coreldraw 中的图形会走样，常见的就是圆变成了多边形。
如图3。
在命令行中输入Pan(平移)->右键菜单中选“Zoom Eextens”，将图形放到尽量大。
4. 选择要输出的图形，从“文件”(File)菜单中选“输出(Export)”，选择输出为wmf文件格式，如图4所示。
5. 进入Coreldraw，新建一个文档。
右击工作区，选“输入”(或者用快捷键Ctrl+I)，从一大串支持的文件格式中选“Wmf格式”，选择刚才输出的Wmf文件，拉出一个对象框，导入。
多少有点不幸，我们所需要的图形和一大块空白紧密结合，成为一体（我想这就是AutoCAD中的白色背景啦），白占了空间，而且编辑起来很不方便。
如图5。
（为了更加明显，图中用灰色突出表示）
怎么办？别急，下面有办法。
6. 不放弃选择，单击属性栏上的“取消群组”（注意不是取消所有群组），将大片空白和有用图形分离开来。
按ESC取消所有选择，在输入的Wmf图形的大空白上单击选中它，删除之，可去掉空白，如图6。
（为了能够更清楚一些表示，图中的空白已经填充成蓝色），只保留我们所需要的有用图形部分。
7. 你会发现，删除空白后的图形可以移动、复制、拉伸、设置轮廓线宽度，还可以用形状工具编辑，进行填充等等，文字也能很好地编辑。
如图7。
好，又恢复成矢量了！其实AutoCAD绘制的本来就是矢量图形。
8. 还可以试着将AutoCAD文件输出成EPS格式，再导入Coreldraw中也可行。
但是请注意，AutoCAD中绘制的图形如果太复杂（比如进行了图案填充），输入
到Coreldraw后，解散群组，在选择后，状态栏显示信息为成百上千个对象，处理速度会变慢。
如果机器不够酷，这个方法最好就不要试了。
9. 在删除了无用的背景后，导入Coreldraw中的文件已经是矢量图形，再经过一些处理，还可以输出成AI等矢量图形格式，进入Illustrator中打开，（如图8）进行具体详细的很多设置和印前处理后，就可以打印或印刷了。
上面介绍的方法应付一般的CAD图形应该足够了，还有下面一些问题值得注意：
1）AutoCAD中无论是尺寸标注还是文字，涉及一些特殊符号如“φ”，“±”等，是用特殊方法表示的（如用％％C，％％P分别表示“φ”，“±”），在导入后，Coreldraw可不知道AutoCAD的这种约定，还是忠实的照原样表示，如图9。
这个问题我还没有解决，只得再重新画出“φ”，“±”等符号。
2）在AutoCAD R14中，一些汉字输入法输入的符号字体如“μ”“Ω”等，导入到Coreldraw中后，若在其它电脑上打开，而其它电脑没有对应字体的话，就不能正确的显示它们，甚至不能显示。
折中的解决方法是在Coreldraw先将其转为曲线（Ctrl+Q）在其它电脑上打开。
3）一般来说，AutoCAD中的文本在导入Coreldraw后仍是文本而不是曲线，可以用文本工具编辑。
但是在CAD中的一些文字特性很难保证不会变化或者丢失，这一点也需要注意。
4）在AutoCAD中的尺寸标注和图案填充均为一个整体，导入Coreldraw后会“炸开”细分为更多更小的对象。
5）有时需要将导入Coreldraw中的图形线条加促粗。
想到了AutoCAD2000的“线宽”新功能，于是打开线宽显示，在CAD中设置线宽数值，按上述方法将WMF文件导入到Coreldraw中，结果很不理想，几乎是粗黑的一片。
没有办法，又是一个问题，只好放弃。
还是在Coreldraw中选择要加粗的线，组合之后设置线宽度。
Auto_CAD2010的DWG格式转换成PDF或JPG格式
如何在CAD中将DWG格式转换成PDF或者JPG格式
一、DWG格式的文件转换成PDF格式的图片，仅用AutoCAD 2010软件的自带输出功能就可以实现了。
第一步：点击AutoCAD 2010左上角图标，出现下拉菜单；
第二步：选择下拉菜单中的“输出”选项，并点击出现另存为PDF对话框；
第三步：根据对话框中的内容，确定保存的文件名、文件类型、保存的位置等，最后按保存确认。
二、DWG格式的文件转换成JPG格式的图片，仅用AutoCAD 2010软件的自带输出功能就可以实现了。
第一步：点击打印，出现对话框；
第二步：打印机配置<名称>选择为，之后点击特性
第三步：选择自定义图纸尺寸（根据个人需要：宽度和高度的数值越大将来作出的JPG 文件分辨率越高），并点击添加
第四步：设定打印区域的打印范围（窗口选择），打印比例选择布满图纸，打印偏移设置为居中打印；
第四步：设置完成后，按确定；
第五步：确定后出现以下对话框，设置图纸名和保存的位置，设置完成后按保存。
如本图
下图为保存以后得到的JPG格式的图片文件。
怎么把cad图转换成jpg图,cad文件怎样转换成jpg
怎么把cad图转换成jpg图，cad文件怎样转换成jpg

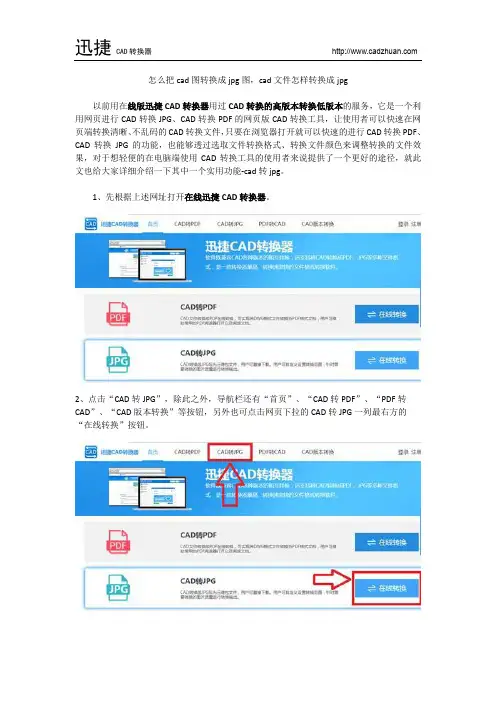

以前用在线版迅捷CAD转换器用过CAD转换的高版本转换低版本的服务，它是一个利用网页进行CAD转换JPG、CAD转换PDF的网页版CAD转换工具，让使用者可以快速在网页端转换清晰、不乱码的CAD转换文件，只要在浏览器打开就可以快速的进行CAD转换PDF、CAD转换JPG的功能，也能够透过选取文件转换格式、转换文件颜色来调整转换的文件效果，对于想轻便的在电脑端使用CAD转换工具的使用者来说提供了一个更好的途径，就此文也给大家详细介绍一下其中一个实用功能-cad转jpg。
1、先根据上述网址打开在线迅捷CAD转换器。
2、点击“CAD转JPG”，除此之外，导航栏还有“首页”、“CAD转PDF”、“PDF转CAD”、“CAD版本转换”等按钮，另外也可点击网页下拉的CAD转JPG一列最右方的“在线转换”按钮。
3、再接着选择好所需的CAD转JPG的功能后，点击蓝色的“点击选择文件”按钮，添加所需要转换的图片文件至在线版迅捷CAD转换器。
4、在线版迅捷CAD转化器为用户提供自定义选择转换范围，转换格式有“jpg”或“png”，图片质量有“高”、“中”、“低”，颜色有“彩色”、“黑白”。
或者点击网页下拉的CAD转JPG一列最右方的“在线转换”按钮。
在线版迅捷CAD转换器转换的速度快，可通过自行选择转换格式、图片质量、颜色等从而对文件进行自定义设置，所以有不少用户会用。
5、此步骤完成后便可查看转换好的JPG文件。
在线版迅捷CAD转换器处理CAD转成JPG过程流畅，其他的专业功能还有「在线CAD转换PDF、在线PDF转CAD」等，点击的“开始转换”。
最简单的操作方法,教你完成CAD转JPG
最简单的操作方法，教你完成CAD转JPG
如何将CAD文件转换为JPG格式？遇到这样的问题不知道大家是怎么样进行解决的呢？下面这里和大家分享最简单快速的操作技巧，赶紧试一试吧。
需要准备的工具有：迅捷CAD转换器
操作步骤如下：
一、将需要进行安装的迅捷CAD转换器软件安装在电脑上，软件下载资源浏览器直接进行搜索就可以获取。
二、打开安装的软件，进入软件，我们会看见左侧数据框会有多种数据选择模式，这里选择CAD转JPG，并将需要进行打开的CAD软件选择打开。
三、设置转换文件的输出色彩，质量，背景颜色，以及页面大小等属性。
四、选择“浏览”按钮，完成转换文件的存储路径的设置，最后点击“批量转换”按钮，就可以完成文件格式的转换啦。
这里就是今天要和大家分享的软件技巧啦，十分的容易操作，直接下载软件，直接的进行操作，新手小白首次都是可以成功的操作，赶紧试一试吧。
cad图纸怎么转换成pdf？cad图纸转换怎么弄？
cad图纸怎么转换成pdf？cad图纸转换怎么弄？
此前，北北在为大家分享文件格式转换的时候，分享过不少将PDF格式转换成其他格式的方法，例如PDF转word，PDF转Excel，PDF转图片，PDF转TXT，事实上，PDF除了可以转换成其他的格式之外，其他的格式也是可以转换成PDF的。
刚好，北北今天要为朋友做一个CAD图纸转换PDF的教程，顺道也分享给大家吧！
要将CAD图纸转换成PDF格式，我们有两种方法可以用，一种是在线网页的操作形式，一种是软件的操作形式，大家看完之后，再选择适合自己的吧！
第一种：在线网页的操作形式
首先说说这个在线网页的操作形式，它有一个限制，那就是你转换的CAD文件大小必须在50M之下，超过这个大小就无法使用了。
打开迅捷PDF转换器的在线网页版，鼠标对准上方的“文档转换”，然后选择下拉菜单中CAD 转换类目下的CAD转PDF。
在之后的界面中，点击“点击选择文件”，将CAD图纸给添加进来，然后在自定义区域设置一下背景和颜色，点击开始转换即可结束操作。
第二种：软件的操作形式
相对在线网页来说，软件的操作就随心很多了，对文件大小也是没有限制的。
打开软件之后，点击上方的CAD转换，之后，点击空白界面上方的添加文件，将CAD图纸给添加进来。
之后，看界面的下方，可以设置一下页面大小、背景颜色等，完成之后，点击开始转换即可结束操作。
上述北北主要从在线网页和软件两种形式上介绍了如何将CAD图纸转换成PDF文件，虽然操作的方式上会有所不同，但是两种方法的步骤都是超简单的，不知道看完之后，大家会更喜欢哪一种操作形式呢？。
将CAD图纸导出为其他文件格式的方法
将CAD图纸导出为其他文件格式的方法在使用CAD软件进行设计工作时，有时我们需要将绘制的CAD图纸导出为其他文件格式，以便与他人共享或在其他软件中进行进一步处理。
本文将介绍几种常用的方法来将CAD图纸导出为其他文件格式。
1. 导出为PDF格式PDF是一种常见的文件格式，它可以在各种设备上保持原始文件的格式和布局。
在CAD软件中，我们通常可以通过选择“导出”或“打印”选项将图纸导出为PDF格式。
在导出选项中，可以选择导出的页面范围、图纸的缩放比例、线宽和颜色等设置。
导出为PDF后，我们可以使用PDF阅读器进行查看和共享。
2. 导出为图像文件如果我们需要将CAD图纸嵌入到文档或演示中，或者需要在网页上显示，可以将其导出为图像文件，如JPEG、PNG或BMP格式。
在CAD软件中，我们可以在“导出”选项中选择图像格式并设置导出的分辨率。
高分辨率的导出图像将保留更多的细节，但文件大小也会随之增加。
3. 导出为DWG或DXF格式DWG和DXF是CAD软件的原生文件格式，它们可以在不同的CAD软件之间进行兼容和交换。
如果我们需要与其他CAD软件用户共享图纸，或者需要在不同的CAD软件中进行修改，可以将CAD图纸导出为DWG或DXF格式。
在导出选项中，可以选择导出的格式版本，以确保兼容性。
4. 导出为STEP或IGES格式STEP（Standard for the Exchange of Product model data）和IGES （Initial Graphics Exchange Specification）是CAD软件中常用的通用文件格式，它们可以用于将CAD图纸导入到其他CAD软件中进行编辑和修改。
在CAD软件中，我们可以选择将图纸导出为STEP或IGES 格式，并设置导出的精度和其他参数。
5. 导出为VRML或STL格式VRML（Virtual Reality Modeling Language）和STL （Stereolithography）是用于三维可视化和打印的文件格式。
怎样把AutoCAD文件转成高精度JPG格式图片
步骤/方法1. 1用AutoCAD2008打开一个DWG文件，本例子以一个古建亭子为例：2. 2点击菜单-----文件------打印，或者直接按下Ctrl+P 就是打印的快捷键3. 3在弹出打印界面，“打印机/绘图仪”名称选择“PublishToWeb JPG.pc3”一项，如果有弹出图纸尺寸，直接点确定，因为我们要建大尺寸图纸打高精度的图纸。
4. 4然后点击打印机名称后面的“特性”按钮5. 5打开之后，选择“自定义图纸尺寸”，再点击“添加”按钮添加自己想要的图纸尺寸6. 6 弹出添加自定义图纸尺寸窗口，选择“创建新图纸”然后下一步。
7. 7 在“宽度”和“高度”处填写自己想要的尺寸，然后下一步。
8. 8 继续下一步，至完成。
9. 9 回到绘图仪配置编辑器窗口，选择新建的图纸尺寸，然后确定。
10. 10回到打印窗口，在“图纸尺寸”里面选择自己新建的4000*3000尺寸的图纸。
11. 11然后用“打印区域”选择需要打印范围，设置打印比例，以及是否居中打印，以及图形方向，选择“打印样式表”（本篇不对打印样式表做详细说明，后在以后的经验中专门对这个做一篇，因为这个在打印中还是很关键的，可以根据颜色设置线形的粗细），然后点击确定。
12. 12 选择打印出文件的存放路径以及文件名称，点击“保存”开始打印。
13. 13 弹出打印机进度条。
14. 14打印出来的文件，我们来看看属性，4000*3000像素，能满足一般的要求了，当然如果你要更高像素的JPG文件，只要在自定义图纸尺寸里调大就可以了。
15. 15 打开JPG文件看看图纸的精度，一般情况下足够了。
16. 16顺便把全图也发上来给各位看看。
END注意事项∙jpg是最常用的格式，如果需要其他的格子的图片文件，只要在第三步选择自己需要的格式，如果里面没有，可以去绘图仪管理添加自己需要格式的打印机。
∙打印样式表，在这个案例中，我把颜色全部打印中黑色，如果有线形粗细的可以在这个里面设置。
AutoCAD图形导出和文件转换的实用技巧
AutoCAD图形导出和文件转换的实用技巧第一章: AutoCAD图形导出技巧AutoCAD是一款常用的计算机辅助设计软件，它支持多种图形导出格式，方便用户与其他软件进行交互和共享。
下面介绍几种常用的AutoCAD图形导出技巧。
1.1 PDF导出PDF（便携式文档格式）是一种常用的电子文档格式，能够保留图形和文本的完整性，可以实现跨平台交流。
在AutoCAD中，可以通过打印功能将图形导出为PDF文件。
首先，点击“文件”菜单中的“打印”选项。
然后，在打印设置页面中选择“Adobe PDF”作为打印机，并进行相关设置，最后点击“打印”按钮即可生成PDF 文件。
1.2 图像导出如果需要将AutoCAD图形导出为图像文件，比如JPEG、PNG 或者BMP等格式，可以使用“插入”功能完成。
首先，选中需要导出的图形，然后点击“插入”菜单中的“图像”选项。
在弹出的对话框中，选择合适的图像格式和导出路径，最后点击“确定”按钮即可完成图像导出。
1.3 DWF导出DWF（设计Web格式）是Autodesk开发的一种专门用于共享设计数据的文件格式。
通过导出为DWF文件，用户可以在没有安装AutoCAD软件的电脑上查看和浏览AutoCAD图形。
在AutoCAD中，点击“文件”菜单的“发布到Web”选项，然后选择导出路径和设置，最后点击“发布”按钮即可将图形导出为DWF文件。
第二章: AutoCAD文件转换技巧除了导出图形，AutoCAD还支持文件转换功能，可以将AutoCAD图形转换为其他格式的文件，以满足不同软件的需求。
下面介绍几种常用的AutoCAD文件转换技巧。
2.1 DWG转换DWG是AutoCAD的原生文件格式，包含了图形和相关数据的信息。
有时候需要将DWG文件转换为其他格式，比如DXF（数据交换格式）等。
在AutoCAD中，可以使用“另存为”功能实现DWG文件的转换。
首先，打开需要转换的DWG文件，然后点击“文件”菜单的“另存为”选项，在弹出的对话框中选择需要转换的文件格式，并设置相关参数，最后点击“保存”按钮即可完成文件转换。
分享四个AutoCAD图dwg格式转jpg等图片格式的方法
分享四个AutoCAD图dwg格式转jpg等图片格式的方法关于CAD图纸转化为jpg等图片格式的方法，本人总结和归纳了四大类，其中每一大类又有不同的几种方法，望朋友们加以研究，融会贯通，找到最适合自已的方法：第一类：打印法。
（以打印设置为核心，之后转存图片格式）方法之一：添选postscript level 1打印机，输出eps文件，Photoshop 转存为图片格式。
使用指数：★★★★★具体步骤：如下a、下拉菜单“文件”>>“打印机管理器”>>弹出窗口里双击“添加打印机向导”>>“简介”下一步>>“开始”下一步>>“打印机型号” 默认（生产商Adobe型号postscript level 1）下一步>>“输入PCP或PC2”下一步>>“端口”里把右上面的点为“打印到文件” 下一步>>“打印机名称”下一步>>“完成”。
b、然后准备画好的CAD图进行打印，在“打印设备”里下拉选择“Postscript Level 1”，在右下面勾选“打印到文件”，并选择要保存的EPS文件路径。
c、确认其它打印设置，内容、颜色、线宽等，之后确定。
d、用Photoshop打开导出的EPS文件，设置相应的分辨率。
文件打开后，根据自己的需要调整、修改，最后合并图层，另存为想要的图片格式就OK啦。
自我评价：目前最“专业”的方法。
可以得到线条的颜色、粗细，可调分辨率等，十分OK。
方法之二：用PbulishToWeb JPG.pc3打印机，直接打印输出JPG文件。
使用指数：★☆☆☆☆具体步骤：如下a、准备画好的CAD图，之后点“打印图标”，弹出对话框。
b、在“打印设备”里点下拉，选择“PbulishToWeb JPG.pc3”打印机。
c、在“打印设置”里下拉选择其中一个尺寸，最后点确定。
OK。
自我评价：虽说简便，但输出的文件质量不是很理想。
AUTOCAD图无损转JPG技巧
AUTO CAD图无损转JPG技巧
鄙人一向不太愿意麻烦别人做事，有时候确实造成不少困扰。
从06年接触CAD以来，总是因为不能转JPG格式而烦恼。
在网上也看到不少大神的方式，大多好像需要弄虚拟打印机什么的，鄙人比较懒于那么繁琐的过程，并且貌似大多数人不需要转PDF什么的，直接需要JPG而已吧？
经过不断的摸索与实验，今天特与大伙儿分享一下自己的方法，但愿能抛砖引玉，诱发更多神人的精简技巧！
————————————华丽的分割线————————————
第一步：
在AUTO CAD中选取自己要转JPG的文件，如下图
第二步：
粘贴到Word里面（鄙人用的office 2007）,效果如下图
利用Word自带剪裁工具，进行修正，如下图
第四步：
格式——文字环绕——浮于文字上方，如图所示
拖曳到合适页面大小即可，如下图
第六步：
复制此图片到PowerPoint里面（大小可以根据自己要导出大小需要调整尺寸，不用介意PPT版面尺寸），如图所示
从PPT里面复制图片到CorelDRAW里面，如图所示
第八步：
导出为JPG即可。
————————————END———————————
有需要探讨的朋友，可以QQ351441255鄙人。
祝大家幸福安康每一天！。
CAD转图片,CAD转JPG一键转换,快速操作
CAD转图片，CAD转JPG一键转换，快速操作文件怎么转换为图片格式？要怎么操作可以将CAD输出为JPG呢？使用怎样的步骤可以快速进行操作呢？这里和你分享详细的操作步骤，迅捷CAD转换器快速帮你操作，一起看看吧。
第一步：第一步需要将迅捷CAD转换器软件安装在电脑上，对于软件的安装打开电脑浏览器搜索迅捷CAD转换器在线，找到官网进行下载安装。
第二步：双击软件就可以将软件打开，进入软件选择CAD转图片功能点击进入，选择完成之后，选择右侧的添加文件点击选择将要进行转换的CAD格式文件进行添加。
第三步:设置转换图片文件的格式为JPG，输出色彩，背景颜色以及其他的属性根据需要进行设置。
第四步：下面进行转换文件存储路径的设置，选择右上角的浏览按钮进行操作，操作完成之后，选择批量转换按钮，即可将CAD输出为图片格式。
简单的四个步骤快速就可以将CAD格式文件转换为图片格式啦，同时上述的操作步骤，同样可以将完成CAD格式其他之间的转换，赶紧试一试吧。
