YD2200智能电力测控仪说明书简介YD2200智能电力测控仪单相和三相电网的全部电参数，具有测量控制、显示、谐波分析，最大（小）值记录等功能，由YD2200主机和与配套的四个功以模块组成具体如下：测量3I、3V、3U、PF、F 、P、S、±∑Wh、±∑Qh等参数 大屏幕数码LCD显示通过插入不同的模块，使仪表实现DC4～20mA、开关量、谐波测量、脉冲输出等功能，最多可同时接入4个模块体积小工作环境温度：-15～55℃λ λ λ λ λ 通讯输出模块（型号：YM-485）具有RS485通讯功能，通讯协议为MODBUS-RTU模拟量输出模块（型号：YM-A20）可通过仪表按键或上位机设置成任意一个电参数（如：I、U、P、F等）对应的DC4～20mA变送输出，输出负载能力≤600Ω开关量模块（型号：YM-K2）具有二路开入和二路开出功能，通过连接此模专用可使YD2200实现“三遥”，开出继电器接点容量为220V，5A电能脉冲输出模块（型号：YM-E2）具有有功电能和无功电能脉冲输出功能，每kwh或kvarh对应的脉冲数可在1000～5000个脉冲/kwh（kvar）范围内选择电能脉冲输出模块＋谐波分析模块（型号：YM-EX）具有有功电能和无功电能脉冲输出功能，每kwh或kvarh对应的脉冲数可在1000～5000个脉冲/kwh（kvar）范围内选择。
并可实现1～19次谐波分析概述功能YD2200智能电力测控仪(以下简称：YD2200)是一种具有可编程功能、自动化测量、LCD显示、电能累加、数字通讯等功能为一体的智能三相综合电力参数监测仪表。
它将三相交流电量按线性关系转换为规格化的数字量。
它集数字化、智能化、网络化于一身，使测量过程及数据分析处理实现自动化，减少人为失误，能够全面替代电量变送器、电度表、数显仪表、数据采集器等仪器，是组成电气自动化系统的理想产品。
其结构紧凑、电路先进、测量功能强大，是对传统仪表的革命性设计。
UI2011智能电参数测量仪操作规范
3.2.7数据设定完毕后，仪器保存所设数据（仪器断电后重新上电开机，数据不丢失，除非重新设定）。不同批次的产品可能有不同的合格判断参数，因此应对仪器进行重新设定。
编制
审核
批准
发行日期
文件类型
仪器名称011智能电参数测量仪
1.0
2/2
按面板上“消音“键5秒，仪器会显示下面两种状态1.显示ALARM OUT表示为不合格报警、2显示ALARM PASS表示为合格报警、通过每按一次向上键，会更换显示PASS或OUT,调到所需的报警状态，再按“设定”退出即可。
3.4.4仪器接负载及电源的引线应尽可能粗，以减小测试误差。
3.4.5仪器应定期计量。
4.相关记录
《试验仪器检测设备一览表》《试验仪器检测设备校量计划》
编制
审核
批准
发行日期
3.2.4在仪器设定电流下限参数状态，电流窗口显示电流下限参数，第1位的数据在闪烁，下限指示灯亮。通过与设定上限电流一样的方法按“↑/LOCK”、“→”、“．”键来调整到所需的参数，按“设定”确认，仪器保存电流下限值，同时仪器进入功率上限值设定状态。
3.2.5在仪器设定功率上限参数状态，功率窗口显示功率上限参数，第1位的数据在闪烁，上限指示灯亮。通过与设定上限电流一样的方法按“↑/LOCK”、“→”、“ ．”来调整到所需的参数，按“设定” 确认，仪器保存功率上限值，同时仪器进入功率下限值设定状态。
3.3仪器测试
3.3.1接上需测试负载，等负载工作稳定后，即可从仪器前面板的显示器上读出所测负载的测试数据。
DL8电参数测量仪操作说明书

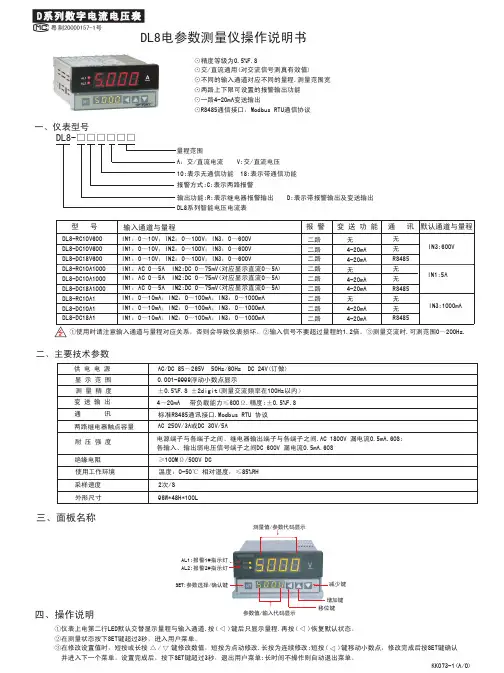

DL8电参数测量仪操作说明书D 系列数字电流电压表二、主要技术参数供 电 电 源显 示 范 围测 量 精 度变 送 输 出两路继电器触点容量耐 压 强 度AC/DC 85～265V 50Hz/60Hz DC 24V(订做)0.001-9999浮动小数点显示±0.5%F.S ±2digit(测量交流频率在100Hz以内）4～20mA 带负载能力≤600Ω,精度:±0.5%F.S AC 250V/3A或DC 30V/5A电源端子与各端子之间、继电器输出端子与各端子之间,AC 1800V 漏电流0.5mA,60S;各输入、输出弱电压信号端子之间DC 600V 漏电流0.5mA,60S 96W*48H*100L通 讯绝缘电阻使用工作环境采样速度温度：0-50℃ 相对湿度：≤85%RH 2次/S 外形尺寸标准RS485通讯接口,Modbus RTU 协议≥100MΩ/500V DC⊙精度等级为0.5%F.S⊙交/直流通用(对交流信号测真有效值)⊙不同的输入通道对应不同的量程,测量范围宽⊙两路上下限可设置的报警输出功能⊙一路4-20mA变送输出⊙RS485通信接口，Modbus RTU通信协议三、面板名称①使用时请注意输入通道与量程对应关系，否则会导致仪表损坏。
②输入信号不要超过量程的1.2倍。
③测量交流时,可测范围0～200Hz.减少键增加键移位键AL1:报警1#指示灯AL2:报警2#指示灯SET:参数选择/确认键测量值/参数代码显示→→→→→→→→△一、仪表型号量程范围A：交/直流电流 V:交/直流电压10:表示无通信功能 18:表示带通信功能报警方式:C:表示两路报警输出功能:R:表示继电器报警输出 D:表示带报警输出及变送输出DL8系列智能电压电流表DL8-□□□□□□DL8-RC10V600DL8-DC10V600DL8-DC18V600DL8-RC10A1000DL8-DC10A1000DL8-DC18A1000DL8-RC10A1DL8-DC10A1DL8-DC18A1IN1：0～10V；IN2：0～100V；IN3：0～600V IN1：0～10V；IN2：0～100V；IN3：0～600VIN1：0～10V；IN2：0～100V；IN3：0～600VIN1：AC 0～5A IN2:DC 0～75mV(对应显示直流0～5A)IN1：AC 0～5A IN2:DC 0～75mV(对应显示直流0～5A)IN1：AC 0～5A IN2:DC 0～75mV(对应显示直流0～5A) IN1：0～10mA；IN2：0～100mA；IN3：0～1000mA IN1：0～10mA；IN2：0～100mA；IN3：0～1000mA IN1：0～10mA；IN2：0～100mA；IN3：0～1000mA无4-20mA 4-20mA 无4-20mA 4-20mA 无4-20mA 4-20mA型 号报 警变 送 功 能 无无RS485无无RS485无无RS485通 讯二路二路二路二路二路二路二路二路二路输入通道与量程默认通道与量程IN3:600VIN1:5AIN3:1000mA 参数值/输入代码显示KK073-1(A/0)四、操作说明①仪表上电第二行LED默认交替显示量程与输入通道,按( )键后只显示量程,再按( )恢复默认状态。
EPM5600多功能电参数测试仪使用说明书
EPM5600多功能电参数测试仪使用说明主要技术指标：供电电压AC85V~265V功耗<1.5W工作频率45~65Hz功率测量范围0~2000W功率分辨率0.01W[1]功率测量精度0.5%FS电压输入范围AC2V~300V电压分辨率0.1V电压测量精度0.5%FS电流输入范围AC0~10A 电流分辨率0. 001A 电流测量精度0.5%FS功率因素测量范围0~1.000 功率因素分辨率0.001 功率因素测量精度0.5%FS年用电量测量范围0~9999 KWh 年用电量分辨率0.01KWh[2]年用电量测量精度0.5%FS年度电费测量范围0~9999 年度电费分辨率0.01[3]年度电费测量精度0.5%FS采样速率2次/秒显示方式6组5.6寸数码管显示超限显示"HHHH"安装方式螺钉安装外形尺寸128.0mmx135.0mmx32.0mm[4]工作环境温度0~50℃工作环境湿≤85% RH度注：[1]功率小于100W时测量分辨率为0.01W，功率大于等于100W时测量分辨率为0.1W，功率大于等于1000W时测量分辨率为1W[2] 年用电量小于100KWh时分辨率为0.01KWh，年用电量大于等于100KWh时分辨率为0.1KWh，年用电量大于等于1000KWh时分辨率为1KWh[3] 年度电费小于100时分辨率为0.01，年度电费大于等于100时分辨率为0.1，年度电费大于等于1000时分辨率为1[4]该尺寸为含面板的尺寸，不含面板深度为29.0mm面板布局及接线说明：接线说明：1，2脚接AC85V~265V范围内的交流供电电压，3，4脚接接负载供电电压，5，6脚接负载。
1，2脚之间电压范围为AC85~265V,3，4脚之间电压范围为AC2~300V。
接线一定要按照上图所示接法，否则可能对测试仪造成损坏。
注意：EPM5600为裸板设计,接通电源后板子带高压,禁止身体任何部分接触线路板。
华知科三相智能电参数测量仪说明书
华知科三相智能电参数测量仪说明书电参数测试仪使用方法：先将仪表的电源线按标准接法接到电源上。
将负载用电源接到固定的端子上。
按下仪表电源开关，接通仪表电源。
接通负载电源，并使负载通电，此时仪表应显示被测负载的各被测参数值。
如测量参数超出量程，则在相应的超量程参数窗口显示“OVER”，此时应立即终止测量，并切断负载电源，以免损坏仪表。
电参数综合测量仪，主要用来测定相关仪器仪表的电力参数，如电压、电流、电功率等。
电参数综合测量仪主要有数字电力参数测量仪、单相电力参数测量仪以及三相电力参数测量仪等等。
其中数字电力参数测量仪采用表贴技术，体积更小、质量更稳定，有丰富的接口功能及测量功能，能满足实验室工频产品检测要求。
电测量仪器是将被测电量或电参数与电学标准进行比较或提供准确比例的测量仪器。
科学研究、量值传递和工业测试中所用大量较量仪器（比较测量仪器的简称）都属于电测量仪器。
其用途广泛，在计量测试领域占有重要地位。
电测量仪器主要利用比例技术实现测量。
对于直流电，是利用同一电流在两电阻上产生的电压所形成的电压比例，或利用同一电压下两电阻的电流比例，然后结合标准器实现测量未知量。
提供比例的装置犹如天平，标准器则相当于砝码。
根据这一类比制成的较量仪器有直流电桥、直流电位差计等。
对于交流电，测量原理与直流电基本相同，只是电阻由阻抗代替。
因此，一般情况下比例是复数；实数比例或虚数比例只是其特例。
此外，还可利用两个有磁耦合的线圈得到与匝数成正比的电压实数比例，或与匝数成反比的电流实数比例。
根据这些原理制成的较量仪器有经典交流电桥、感应耦合比例臂电桥、交流电位差计、感应分压器、电流比较仪、互感器等。
除了上述电测量仪器外，还有利用电子电路组成的等值电路元件以及利用数字技术制成的有源电桥和数字电桥等。
青智 8705B1数字电参数测量仪 说明书
- 1 -87878705B1 05B1 数字电参数测量仪使用说明书( Rev. 1.00 )青岛青智仪器有限公司青岛青智仪器有限公司地址：青岛市崂山区山东头路58号盛和大厦1号楼五层 邮编：266101电话/传真：0532--81920028(多线)，81920029(多线) 技术热线：(0)139****0323网址： Http：//目录第一章主要性能及技术指标 (3)第二章使用说明 (5)第三章串行口使用说明 (10)第四章装箱清单 (10)第五章使用注意事项及故障排除方法 (11)- 2 -- 3 -第一章 主要性能及技术指标8705B1的设计采用了先进的32位高速处理器和双路24位AD 转换器，具有高精度、宽动态范围、结构紧凑灵巧等特点，是新一代数字化电参数测量仪器，可以测量有效值电压、电流、有功功率、频率。
其测试原理为：电压有效值为： Urms＝(∫0T V 2(t)dt/T)1/2 电流有效值为： Irms＝(∫0T I 2(t)dt/T)1/2有功功率为： P＝∫0TV(t)• I(t)dt/T具体指标如下具体指标如下：： 1. 测量精度测量精度：：8705B1数字电参数测量仪的测试对象为45Hz~65Hz 交流电压、电流信号，具体技术参数如下：表1参 数 测量范围 工 作 误 差 分辨率 备注电压 5～600V ±(0.4%读数+0.1%量程) 0.1V长时间过载：1.2倍电流 5mA～20A ±(0.4%读数+0.1%量程) 0.001A 功率 U*I*PF PF>0.5 ±(0.4%读数+0.1%量程)PF<=0.5 ±(0.6%读数+0.1%量程)0.1W频 率 45～65Hz0.1％*读数0.01Hz 电压幅值高于10%量程2. 2. 其他参数其他参数其他参数：：输入方式：电压电流均为浮置输入；电压输入阻抗约2M Ω；电流输入档阻抗约1m Ω。
PM99 系列智能电参数测量仪用户使用手册说明书
PM99系列智能电参数测量仪用户使用手册DIGITAL POWER METER USER’S MANUAL普美仪器版权所有，未经授权禁止复制！智能电参数测量仪使用说明书目录检索第一章．．．．．．．．．．．．．．．．基本原理第二章．．．．．．．．．．．．．．．．型号选择第三章．．．．．．．．．．主要技术参数及指标第四章．．．．．．．仪表使用说明及操作方法第五章．．．．．．．．．．．．．．．．操作前准备第六章．．．．．．．．．．．．．．．．装箱清单前言感谢购买【普美/DCUU】智能电参数测试仪（数字功率计，DIGITAL POWER METER），本产品手册包含仪器功能、操作流程等，为确保正确使用本仪器，在操作仪器前请仔细阅读手册。
请妥善保存手册，以便遇到问题能够快速查阅。
注意：1、对本手册的内容如有不同理解，以本公司技术部门的解释为准；2、本手册所描述的内容可能并非包含仪器的所有内容，本公司有权对产品的性能、功能、外观、附件、包装等进行改进或改变，而不另行通知；3、本手册版权归中中山市中翔仪器有限公司所有，其他任何公司或个人不得抄袭本手册。
手册内容有可能改变，恕不另行通知。
安全规定在使用本仪器的所有过程中必须注意下列安全规定，如果不合理使用，仪器所提供的功能可能受损。
本仪器使用了下列标记：高电压警告符号，为了避免人身伤害或损坏仪器，操作者应参照说明书开关接通符号开关断开符号警告勿在爆炸性环境下操作。
不要在放有易燃易爆品的地方使用仪器。
在这种环境下使用任何电气仪器都有可能造成安全伤害。
保护地线打开电源线前确保接好了保护地线以防电机，本仪器接地端为电源插座的地线端。
供电电源打开电源前请确保供电电源电压与额定电压匹配。
勿取下仪器的任何外壳部分有些地方具有高电压，未经特别许可严禁取下仪器外壳和拆卸仪器的任何部件。
第一章基本原理一、原理框图图1原理框图仪器主要由输入（电压、电流输入）、微型计算机、显示和接口部分组成。
GDW1200A说明书
使用说明书杭州威格智能仪器研究所目录一、概述 (1)二、主要特点 (1)三、主要技术指标 (1)四、使用方法 (2)五、串行数据结构 (3)六、打印格式 (4)七、供货成套性 (4)一、概述GDW1200A电参数测量仪是在GDW1200的基础上改进而成，同时增加了打印、通讯功能，采用数字同步采样技术，准确测量单相用电设备的电压、电流、功率、功率因数、频率等参数的真有效值。
仪表精度为0.5级，具有测试速度快、精度高、使用方便、轻巧美观等优点，广泛应用于电机、水泵、变压器、照明电器、家电、电动工具，以节能灯等厂家和部门的产品检测和计量，是传统指针式仪器的理想换代产品。
二、主要特点●适用于单相用电设备的电压、电流、功率、功率因数、频率等参数的真有效值检测。
●采用LED数字显示，可同时显示电压、电流、功率、功率因数及频率。
●电压、电流量程可自动切换，线性范围宽，读数重复性好，性能稳定。
●方便的锁定功能保证测量数据的同时性及操作的方便性。
●电压量程0 ~ 600V AC。
●电流量程0 ~ 20A AC。
三、主要技术指标-1-四、使用方法4．1 前面板图1 GDW1200A前面板前面板共有四个显示窗口，每个窗口均为4位LED。
第一窗口显示电压（V）；第二窗口显示电流（A）；第三窗口显示功率（W或KW），第四窗口显示内容由窗口右边的参数指示灯的状态决定：若PF灯亮，则窗口显示功率因数（+为感性，-为容性）；若Hz灯亮，则窗口显示频率值（Hz）。
开机时，PF灯亮，显示功率因数值。
面板上共设置了三个按键，功能介绍如下：PF/HZ：连续按该键，右边窗口显示的内容依次为功率因数、频率。
打印键：按下该键，仪器把测量的数据以固定的格式打印出来。
锁存键：按下该键，仪器把数据锁定（HLOD灯亮）。
再按下该键，仪器退出锁定状态(HLOD灯灭)，并恢复正常测量状态。
面板左下方是电源开关，按下电源开关，电源指示灯亮。
4．2后面板图2 GDW1200A后面板-2-图中标记为红色接线柱， 红色接线柱为高端（同名端），表示信号电流输入端； 黑色接线柱为低端（非同名端），表示信号电流流出端，其中“试验电压”表示信号电压输入端。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
_________________________________________________________________智能电参数测量仪IV-1001/1002/1003使用手册___________________________________________第一章概述IV-1001/1002/1003智能电参数测量仪是集电压测试、电流测试、功率测试、功率因数测试于一体的多功能测量仪。
内部采用高速度处理器，是一种智能式电工仪表。
广泛应用于照明电器、电动工具、家用电器、电机、电热器具等领域的生产企业的生产线、实验室和质检部门。
IV-1001/1002/1003智能电参数测量仪具有以下特点： 1、数字显示，读数直观；2、四窗口同时显示真有效值电压、真有效值电流、峰值电流、功率、功率因数、频率，测试快速；3、电压、电流量程自动转换，提高测量精度；4、测量精度不受波形影响；5、可靠性高，寿命长；*6、可自由设定上下限参数，有合格讯响功率。
批量检测提高效率；第二章 基本原理基本原理如图1所示：待测设备图1 基本原理框图如图1所示，仪器由模拟部分和数字部分组成。
模拟部分主要由传感器、程控放大器、采样保持器和A/D 等电路组成。
数字部分包含微型计算机、数据存储器和显示部分组成。
被测电压信号通过电压传感器后，信号降低为弱电压信号，根据信号大小，由微型计算机控制，进行程控放大，并通过采样保持器，由模拟/数字转换器A/D 把电压转换成数字信号，并把数字信号传输至微型计算机，计算出电压真有效值（U RMS ）并把数值输出到显示器显示。
被测电流信号通过电流传感器后，信号转换为弱电压信号，同被测电压一样，经过程控放大、采样保持、A/D 转换，在微型计算机里计算出电流真有效值（I RMS ）和电流峰值（I p ）后并显示。
电压真有效值（U RMS ）、电流真有效值（I RMS ）、有功功率（P ）、功率因数（PF ）峰值测量按如下公式计算：上式中N 为以周期内采样的点数（周期取决于被测信号的频率），U i 和I i 为某一采样时刻的数值。
第三章 技术指标一、测量范围和基本误差IV-1001型P =PU R M S I R M S×P F =N 1U i ×I i U R M S =Σ i =1NN 1Σ i =1N ()U i 2I R M S =N 1Σ i =1N (I )i 2IV-1003型二、仪器供电要求供电电压：220V±10%电源频率：45Hz~65Hz最大功率：15VA三、外形尺寸：宽×高×深=220mm×100mm×365mm(IV-1003:宽×高×深=220mm ×100mm×300mm)仪表重量：约千克(IV-1003约千克)图2 仪器外观图(1001,1002,1003)图2 仪器外观图(1001,1002, )图2 仪器外观图(1003 ,)第四章操作说明一、仪器前面板如图3所示：图3 仪器前面板二、仪器后面板如图4所示：图4 仪器后面板三、测量与接线方法测量接线见“图4 仪器后面板”。
1. 左边标有“AC SOURCE”的电源插座为被测物电源输入插座（被测负载所需的供电电源，比如被测负载为节能灯，该灯要求120V供电，则应由此输入120V电压）2. 中间标有“LOAD”的白色万能插座为被测物的电源输出插座（被测负载所需的供电电源由此输出），在被测电压或电流有高频成分，或者测量大电流时，接线时应注意可能会产生相互干扰和噪音，影响测量精度。
注意：在接线中应根据被测件的工作电流，选用足够粗的导线，以免导线电阻过大，产生附加测量误差，并可能使导线发热，发生危险。
导线应尽量短，导线应尽可能远离仪器外壳。
3.右边的电源插座为仪器的电源插座（供给仪器工作之电源，仪器电源插座的下方依次为电压输入选择开关和连接电脑用的232接口）。
图5 测量原理四、开机测量插上仪器后面板的电源插座，并使用规定的电源电压。
电源插座上应带地线。
检查接线正确无误后，打开位于仪器前面板的仪器开关，仪器进入测量状态。
给负载上电，等负载工作稳定后，即可从仪器前面板的显示器上读出所需的测量值。
注意：仪器应在预热15分种后，方进入稳定状态；切断仪器电源后，应等待10秒以上才能再次上电，严禁在短时间内反复开关电源，这会引起仪器寿命缩短，并有可能引起仪器故障。
在当天测量完毕后，关闭仪器电源，并拔下插头，以防可能的雷击造成仪器的损坏。
五、分选功能在生产线成品检验时，经常需对大量同规格的成品进行测试，以判断该批次的质量情况。
为提高测试效率，可在仪器内设定某一范围，由仪器判断该产品的合格与否，免除了操作人员的读数、判断，减轻了操作人员的工作，大大提高测试效率，这就是仪器的分选功能。
为得到正确的分选结果，必须要对仪器进行正确的参数设定。
注意：不同批次的产品可能有不同的合格判断参数，因此应对仪器进行重新设定。
本仪器可对被测件的电流、功率及PF值设定上下限。
在分选测试中，若电流，功率或PF值的测试值小于设定的上限，并大于设定的下限，表示被测件合格，同时仪器面板上的“合格”灯亮，表示被测件合格。
若被测件的电流或功率的测试值大于设定的上限；或小于设定的下限，表示被测件不合格，此时“合格”灯不亮、蜂鸣器发出讯响，提醒操作者。
若操作者不想听到蜂鸣器的讯响，可按“消音”键，此后若测试数据合格，蜂鸣器将不响，但指示灯“合格”照常指示。
1、功能键说明：“SETUP”设定键：第一次按下此键时，仪器从测量状态进入设定状态；以后每按一次，确定一个已设定的参数，同时仪器进入下一个参数的设定，所有参数设定完毕后再按该键，仪器自动退出设定状态，回到测量状态。
“↑/LOCK”键：在设定状态按该键，闪烁位数据从0→1→2→3→ (9)0 循环变化,在待机状态下时按该键为锁定或解锁按键！“→”键：在设定状态按该键，使数据闪烁位右移一位，四位依次循环。
“．”键：在设定状态按该键，使小数点位右移一位，依次循环。
“Apk/ Hz/PF”键：在测量状态按该键，显示器右下角窗口在“电流”“频率”和“功率因数”之间循环转换显示。
“消音”键：在测量状态按该键，将使仪器蜂鸣器讯响失效，若分选结果为合格，蜂鸣器不响；再一次按此键，蜂鸣器重新有效，若分选结果为合格，蜂鸣器给出提示。
2、分选设定步骤：首先确定待测产品的极限参数。
按下“设定”键，此时仪器进入设定状态。
电流窗口显示电流上限参数，且第1位的数据在闪烁，“上限”指示灯亮，表示正在设定电流上限参数状态。
按“↑”键来改变闪烁位数据至应设定数，然后按“→”改变闪烁位，改动该位数据，依次把4位待设定数据设定完毕，再按“．”改变小数点位置，把电流上限值设定正确后，按“设定”键确认后，仪器保存电流上限值，同时仪器进入电流下限值设定状态。
在仪器设定电流下限参数状态，电流窗口显示电流下限参数，第1位的数据在闪烁，下限指示灯亮。
通过按“↑”、“→”、“．”来调整到所需的参数，按“设定”确认，仪器保存电流下限值，同时仪器进入功率上限值设定状态。
在仪器设定功率上限参数状态，功率窗口显示功率上限参数，第1位的数据在闪烁，上限指示灯亮。
通过按“↑”、“→”、“．”来调整到所需的参数，按“设定”确认，仪器保存功率上限值，同时仪器进入功率下限值设定状态。
在仪器设定功率下限参数状态，功率窗口显示功率下限参数，第1位的数据在闪烁，下限指示灯亮。
通过按“↑”、“→”、“．”来调整到所需的参数，按“设定”确认，仪器保存功率下限值，同时仪器进入PF值上限值设定状态。
在仪器设定PF值上限参数状态，功率窗口显示功率上限参数，第1位的数据在闪烁，上限指示灯亮。
通过按“↑”、“→”、“．”来调整到所需的参数，按“设定”确认，仪器保存功率上限值，同时仪器进入PF值下限值设定状态。
在仪器设定PF值下限参数状态，功率窗口显示功率下限参数，第1位的数据在闪烁，下限指示灯亮。
通过按“↑”、“→”、“．”来调整到所需的参数，按“设定”确认，仪器保存功率下限值，同时仪器自动退出上下限值设定状态。
数据设定完毕后，仪器保存所设数据，仪器断电后重新上电开机，数据不丢失，除非重新设定，里面数据不会改变，可永久保存。
第五章使用环境及保修一、使用环境1、正常工作条件温度：（0~40）℃相对湿度：≤80％2、供电电源电压： 198V~242V频率： 45Hz~65Hz注意：千万不要在放有易燃、易爆品的地方使用仪器，在这种环境下使用任何电气设备或电子仪器都有可能引起安全伤害。
二、保修仪器自购买之日起保修期壹年，在保修期内由于使用者操作不当而损坏仪器的，维修费及由于维修所引起的费用由用户承担。
仪器由本公司负责终身维修。
非经过本公司书面同意，用户不得打开仪器外壳，这将会影响到仪器的保修。
仪器维修应由我公司授权的专业技术人员进行；维修时请不要擅自更换仪器内部器件；仪器维修后，需重新计量校准，以免影响测试精度。
由于用户盲目维修，更换仪器部件而造成仪器损坏，不属保修范围，用户应承担维修费用。
