编码器与译码器实验报告
3 译码器和编码器的仿真实验报告
实验三译码器与编码器的设计与仿真一、实验内容1．参照芯片74LS138的电路结构，用VHDL语言设计3-8译码器；2．参照芯片74LS148的电路结构，用VHDL语言设计8-3优先编码器。
二、电路功能介绍1．74148：8-3优先编码器（8 to 3 Priority Encoder）用途：将各种输入信号转换成一组二进制代码，使得计算机可以识别这一信号的作用。
键盘里就有大家天天打交道的编码器，当你敲击按键时，被敲击的按键被键盘里的编码器编码成计算机能够识别的ASCII码。
译码器与编码器的功能正好相反。
2．74138：3-8译码器（3 to 8 Demultiplexer），也叫3-8解码器用途：用一组二进制代码来产生各种独立的输出信号，这种输出信号可以用来执行不同的工作。
显示器中的像素点受到译码器的输出控制。
逻辑框图：用逻辑符号（Symbol）来解释该电路输入与输出信号之间的逻辑关系，既省事又直观。
如下图所示。
一、编码器1.VHDL实现library IEEE;use IEEE.std_logic_1164.all;entity pencoder isport ( i7,i6,i5,i4,i3,i2,i1,i0:in STD_LOGIC;a2,a1,a0,idle:out STD_LOGIC);解码信号输出端低电平有效代码输入端使能输入端end pencoder;architecture pencoder_arch of pencoder issignal h:STD_LOGIC_VECTOR(7 downto 0);beginh(7)<=i7;h(6)<=i6 and not i7;h(5)<=i5 and not i6 and not i7;h(4)<=i4 and not i5 and not i6 and not i7;h(3)<=i3 and not i4 and not i5 and not i6 and not i7;h(2)<=i2 and not i3 and not i4 and not i5 and not i6 and not i7;h(1)<=i1 and not i2 and not i3 and not i4 and not i5 and not i6 and not i7;h(0)<=i0 and not i1 and not i2 and not i3 and not i4 and not i5 and not i6 and not i7;idle<=not i0 and not i1 and not i2 and not i3 and not i4 and not i5 and not i6 and not i7;a0<=h(1) or h(3) or h(5) or h(7);a1<=h(2) or h(3) or h(6) or h(7);a2<=h(4) or h(5) or h(6) or h(7);2.波形图：3.逻辑图：4.用途：将各种输入信号转换成一组二进制代码，使得计算机可以识别这一信号的作用。
实验四 编码器译码器
实验四译码器及其应用一、实验目的1.验证编码器、译码器的逻辑功能。
2.熟悉常用编码器、译码器的逻辑功能。
3.利用译码器设计组合逻辑电路。
二、实验原理1.编码器编码器也是组合电路的一部分。
编码器就是实现编码操作的电路,编码实际上是和译码相反的过程。
按照被编码信号的不同特点和要求,编码器也分成三类：（1）二进制编码器：如用门电路构成的4-2线,8-3线编码器等。
（2）二-十进制编码器：将十进制的0 ~ 9编成BCD码,如：10线十进制-4线BCD码编码器74LS147等。
（3）优先编码器：如8-3线优先编码器74LS148等2.译码器译码器是组合电路的一部分。
所谓译码,就是把代码的特定含义“翻译”出来的过程,而实现译码操作的电路称为译码器。
译码器分成三类：（1）二进制译码器：如中规模2-4线译码器74LS139,3-8线译码器74LS138等。
（2）二-十进制译码器：实现各种代码之间的转换,如BCD码-十进制译码器74LS145等。
（3）显示译码器：用来驱动各种数字显示器,如共阴数码管译码驱动74LS48（或74LS248）共阳数码管译码驱动74LS47（或74LS247）等。
三、实验内容与步骤1.编码器实验（1）将10线-4线（十进制――BCD码）编码器74LS147集成片插入IC空插座中,管脚排列图见图11。
输入端1~9通过开关接高低电平（开关开为“1”、关为“0”）,输出Q D、Q C、Q B、Q A接LED发光二极管。
接通电源,按表3输入各逻辑电平,观察输出结果并填入表3中。
图11 74LS147管脚排列图表3 十进制/BCD编码器功能表注：表中×为状态随意表4 8线-3线编码器功能表注：表中×为状态随意（2）将8线-3线优先编码器74LS148集成片插入IC空插座中,按上述同样方法进行实验论证。
管脚排列图见图12。
按表4输入各逻辑电平,观察输出结果并填入表4中。
图12 74LS148管脚排列图2.译码器实验（1）将二进制2-4线译码器74LS139插入IC空插座中,管脚排列图见图13。
编码器和译码器实验报告

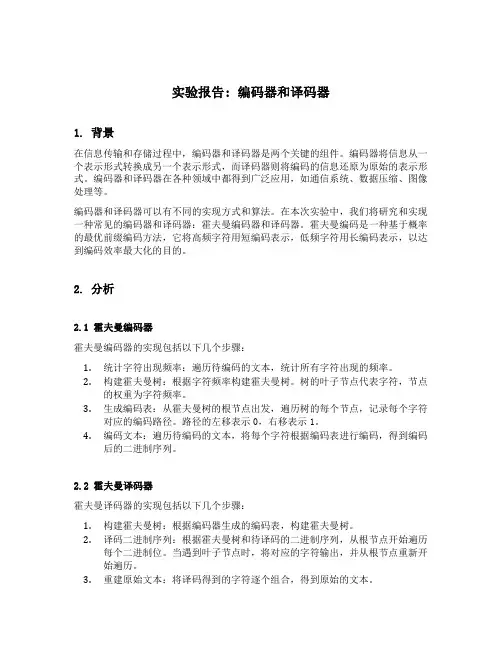

实验报告: 编码器和译码器1. 背景在信息传输和存储过程中，编码器和译码器是两个关键的组件。
编码器将信息从一个表示形式转换成另一个表示形式，而译码器则将编码的信息还原为原始的表示形式。
编码器和译码器在各种领域中都得到广泛应用，如通信系统、数据压缩、图像处理等。
编码器和译码器可以有不同的实现方式和算法。
在本次实验中，我们将研究和实现一种常见的编码器和译码器：霍夫曼编码器和译码器。
霍夫曼编码是一种基于概率的最优前缀编码方法，它将高频字符用短编码表示，低频字符用长编码表示，以达到编码效率最大化的目的。
2. 分析2.1 霍夫曼编码器霍夫曼编码器的实现包括以下几个步骤：1.统计字符出现频率：遍历待编码的文本，统计所有字符出现的频率。
2.构建霍夫曼树：根据字符频率构建霍夫曼树。
树的叶子节点代表字符，节点的权重为字符频率。
3.生成编码表：从霍夫曼树的根节点出发，遍历树的每个节点，记录每个字符对应的编码路径。
路径的左移表示0，右移表示1。
4.编码文本：遍历待编码的文本，将每个字符根据编码表进行编码，得到编码后的二进制序列。
2.2 霍夫曼译码器霍夫曼译码器的实现包括以下几个步骤：1.构建霍夫曼树：根据编码器生成的编码表，构建霍夫曼树。
2.译码二进制序列：根据霍夫曼树和待译码的二进制序列，从根节点开始遍历每个二进制位。
当遇到叶子节点时，将对应的字符输出，并从根节点重新开始遍历。
3.重建原始文本：将译码得到的字符逐个组合，得到原始的文本。
3. 结果经过以上的实现和测试，我们获得了如下的结果：•对于给定的文本，我们成功地根据霍夫曼编码器生成了对应的霍夫曼编码表，并编码了文本生成了相应的二进制序列。
•对于给定的二进制序列，我们成功地根据霍夫曼译码器进行了译码，并将译码得到的字符逐个组合，得到了原始的文本。
实验结果显示，霍夫曼编码器和译码器能够有效地将文本进行压缩和恢复，达到了编码效率最大化和数据传输压缩的目的。
编码后的文本长度大大减小，而译码后的原始文本与编码前几乎完全一致。
编码器和译码器实验报告
编码器和译码器实验报告一、实验目的本次实验的主要目的是了解编码器和译码器的工作原理，掌握它们的应用方法，以及通过实际操作加深对它们的理解。
二、实验原理1. 编码器编码器是将输入信号转换为不同形式输出信号的电路。
常见的编码器有二进制编码器、格雷码编码器等。
其中，二进制编码器将输入信号转换为二进制数输出，而格雷码编码器则将输入信号转换为格雷码输出。
2. 译码器译码器是将输入信号转换为相应输出信号的电路。
常见的译码器有二进制译码器、BCD译码器等。
其中，二进制译码器将输入信号转换为相应位置上为1的二进制数输出，而BCD译码器则将4位二进制数转换为相应十进制数输出。
三、实验步骤1. 实验材料准备：编码开关、LED灯、电源线等。
2. 搭建编码-解码电路：将编码开关接入编码器输入端，并将LED灯接入对应位置的解码器输出端。
3. 进行测试：打开电源后，在编码开关上随意调整开关状态，观察LED灯是否能够正确显示对应的输出状态。
4. 实验记录：记录每次调整开关状态后LED灯的输出状态，以及对应的二进制数或十进制数。
四、实验结果与分析经过实验，我们得到了以下结果：1. 二进制编码器测试结果：编码开关状态 | 输出LED灯状态 | 二进制数---|---|---0000 | 0001 | 00000001 | 0010 | 00010010 | 0100 | 00100011 | 1000 | 00110100 | 0001 | 01000101 | 0010 | 01010110 | 0100 | 01100111 | 1000 | 0111从上表中可以看出，二进制编码器将输入的四位开关状态转换为相应的四位二进制数输出。
2. BCD译码器测试结果：编码开关状态（二进制）| 输出LED灯状态（十进制）---|---0000-1001（十进制）| 对应数字的十进制形式从上表中可以看出，BCD译码器将输入的4位二进制数转换为相应的十进制数字输出。
译码器和编码器实验报告
译码器和编码器实验报告一、实验目的。
本实验旨在通过对译码器和编码器的实验操作，加深对数字通信原理中编码解码技术的理解，掌握其工作原理和实际应用。
二、实验原理。
1. 译码器。
译码器是一种将数字信号转换为模拟信号或者模拟信号转换为数字信号的设备。
在数字通信系统中，译码器通常用于将数字信号转换为模拟信号，以便在模拟信道上传输。
在接收端，译码器将模拟信号转换为数字信号，以便进行数字信号处理和解码。
2. 编码器。
编码器是一种将数字信号转换为另一种数字信号的设备。
在数字通信系统中，编码器通常用于将数字信号转换为便于传输和存储的编码形式，以提高传输效率和数据安全性。
三、实验内容。
1. 实验仪器与材料。
本实验使用的仪器包括译码器、编码器、示波器、信号发生器等。
实验材料包括数字信号发生器、示波器连接线等。
2. 实验步骤。
（1）连接实验仪器，将数字信号发生器连接到编码器的输入端，将编码器的输出端连接到译码器的输入端，再将译码器的输出端连接到示波器。
（2）设置实验参数，调节数字信号发生器的频率和幅度，设置编码器和译码器的工作模式和参数。
（3）观察实验现象，通过示波器观察编码器和译码器的输入输出波形，记录实验数据。
（4）分析实验结果，根据实验数据分析编码器和译码器的工作原理和特性，总结实验结果。
四、实验结果与分析。
通过本次实验，我们成功观察到了编码器和译码器的输入输出波形，并记录了相应的实验数据。
通过分析实验结果，我们深入理解了译码器和编码器的工作原理和特性，对数字通信原理有了更深入的认识。
五、实验总结。
本次实验通过实际操作加深了我们对译码器和编码器的理解，提高了我们的实验操作能力和数据分析能力。
译码器和编码器作为数字通信系统中重要的组成部分，对数字信号的处理和传输起着至关重要的作用，我们应进一步深入学习和掌握其原理和应用。
六、实验心得。
通过本次实验，我们不仅学习到了译码器和编码器的工作原理，还提高了实验操作和数据分析的能力。
译码器、编码器及其应用实验报告
实验四 译码器、编码器及其应用实验人员： 班号： 学号：一、实验目的(1) 掌握中规模集成译码器的逻辑功能和使用方法； (2) 熟悉掌握集成译码器和编码器的应用； (3) 掌握集成译码器的扩展方法。
二、实验设备数字电路实验箱，74LS20，74LS138。
三、实验内容(1) 74LS138译码器逻辑功能的测试。
将74LS138输出Y 0̅~Y 7̅接数字实验箱LED管，地址A 2A 1A 0输入接实验箱开关，使能端接固定电平（V CC 或GND ）。
电路图如Figure 1所示：Figure 2EN 1EN 2A ̅̅̅̅̅̅̅ EN 2A ̅̅̅̅̅̅̅≠100时，任意拨动开关，观察LED 显示状态，记录观察结果。
EN 1EN 2A ̅̅̅̅̅̅̅ EN 2A ̅̅̅̅̅̅̅=100时，按二进制顺序拨动开关，观察LED 显示状态，并与功能表对照，记录观察结果。
用Multisim 进行仿真，电路如Figure 3所示。
将结果与上面实验结果对照。
Figure 4(2) 利用3-8译码器74LS138和与非门74LS20实现函数：Y=A B̅+B̅C+ABC四输入与非门74LS20的管脚图如下：对函数表达式进行化简：Y=A B̅+B̅C+ABC=A B̅C+A B̅C+AB̅C+ABC̅̅̅̅̅̅̅̅̅̅̅=Y0+Y1+Y4+Y7=Y0̅Y1̅Y4̅Y7̅按Figure 5所示的电路连接。
并用Multisim进行仿真，将结果对比。
Figure 6(3) 用两片74LS138组成4-16线译码器。
因为要用两片3-8实现4-16译码器，输出端子数目8×2=16刚好够用。
而输入端只有 A、B、C三个，故要另用使能端进行片选使两片138译码器进行分时工作。
而实验台上的小灯泡不够用，故只用一个灯泡，而用连接灯泡的导线测试Y x̅，在各端子上移动即可。
在multisim中仿真电路连接如Figure 7所示（实验台上的电路没有接下面的两个8灯LED）：Figure 8四、实验结果(1) 74LS138译码器逻辑功能的测试。
译码器和编码器实验报告
译码器和编码器实验报告实验报告：译码器和编码器实验目的：1.了解数字电路中译码器和编码器的原理。
2.通过实验了解译码器和编码器的工作过程。
3.锻炼实验操作能力。
实验器材：1.数字实验箱。
2.74LS147译码器芯片。
3.74LS148编码器芯片。
4.连线电缆。
5.电源。
实验原理：1.译码器的作用是将输入的数字信号转换成特定的输出信号。
2.编码器的作用是将特定的输入信号转换成数字信号。
3.74LS147是一个10到4行BCD译码器，输入BCD码，输出对应的十进制数。
4.74LS148是一个4到10行BCD编码器，输入对应的十进制数，输出对应的BCD码。
实验步骤：1.搭建74LS147译码器电路。
2.输入BCD码，记录输出的十进制数。
3.搭建74LS148编码器电路。
4.输入十进制数，记录输出的BCD码。
实验结果：1.输入BCD码1111，输出的十进制数字为15。
2.输入BCD码0001，输出的十进制数字为1。
3.输入十进制数字9，输出的BCD码为1001。
4.输入十进制数字3，输出的BCD码为0011。
实验结论：1.通过本次实验，我们成功了解了数字电路中译码器和编码器的原理和工作过程，掌握了实验操作技能。
2.74LS147译码器芯片的作用是输入BCD码，输出对应的十进制数；74LS148编码器芯片的作用是输入对应的十进制数，输出对应的BCD码。
3.译码器和编码器是数字电路中常用的组件，广泛应用于计算机、通信等各个领域，对现代生产和生活产生了巨大的影响。
4.数字电路是计算机科学中非常重要的基础，通过实验学习数字电路的原理和工作方式，有助于我们更好地理解计算机的工作原理，同时也有助于锻炼我们的实验操作能力。
实验六 编码器和译码器
班级：13计本一学号：1312210150姓名：李超
实验六编码器和译码器
实验类型
综合
实验日期
2014.11.
实验地点
2S—528
实验时间（星期节次）
星期五12节
指导教师
高燕
实验组成员
李超
一、实验目的及要求：
1、熟悉集成译码器和集成编码器。
2、掌握集成译码器和集成编码器的应用。
四、实验总结：（一定要写）
（可附页）
通过这次试验，我熟悉了3人表决器和八人抢答器的构造并且学会了模拟电路软件将三人表决器和八人抢答器模拟出来
1Байду номын сангаас
0
1
1
1
1
1
1
1
1
1
1
1
1
0
0
x
x
x
x
x
x
x
0
0
0
0
0
1
0
x
x
x
x
x
x
0
1
0
0
1
0
1
0
x
x
x
x
x
0
1
1
0
1
0
0
1
0
x
x
x
x
0
1
1
1
0
1
1
0
1
0
x
x
x
0
1
1
1
1
1
0
0
0
1
0
x
x
0
1
1
1
1
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本科学生设计性实验报告
学号********* 姓名颜洪毅
学院信息学院专业、班级计算机科学与技术
实验课程名称数字逻辑与数字系统
教师及职称王坤
开课学期2013 至2014 学年第一学期
填报时间2013 年10 月20 日
云南师范大学教务处编印
3．实验设备及材料
1、数字电路实验台1台
2、集成电路芯片
74LS148（8-3优先编码器） 1片
74LS138（3-8译码器） 1片
74LS48（七段数码管译码器） 1片
自选芯片若干
4．实验方法步骤及注意事项
（1）、运用数字逻辑的基本原理，选用相应材料连接各芯片功能测试原理图和简易呼叫器的原理图。
（2）、参照设计好的电路图，完成电路接线。
（3）、根据设计要求完成电路逻辑功能与数据的验证。
5．实验数据处理方法
将所得数据列表处理，对比实验结果。
6．参考文献
无
教师对实验设计方案的意见
签名：
年月日二、实验报告
1．实验现象与结果
74LS138
74LS148
74LS47
呼叫器
2．对实验现象、实验结果的分析及其结论
实验结果符合各芯片逻辑功能特点
1．本次实验成败及其原因分析
本次实验很成功！
1、实验仪器和器材均正常工作且无损伤；
2、实验线路连接正确；
3、正确的实验操作。
2．本实验的关键环节及改进措施
关键环节：电路原理图的构建
指导教师评语及评分：
签名：年月日。
