隧道结构构造资料
性。
衬砌变形量测
通过设置沉降观测点，定期测量隧道 衬砌的沉降和位移，判断衬砌结构的 稳定性和安全性。
隧道收敛量测
监测隧道施工过程中的净空变化，判 断隧道施工对围岩稳定性的影响。
监控量测的方法
传感器监测法
利用各种传感器对隧道结构进行实时监测，获取数据。
人工观测法
通过人工定期对隧道结构进行观察和测量，记录数据。
衬砌混凝土施工
在隧道洞壁上浇筑混凝土，要求一次浇筑成 型，确保衬砌层的整体性和稳定性。
04
隧道防排水结构
防排水系统的组成
防水层
衬砌结构
防水层是隧道防排水系统的核心，主 要作用是防止地下水渗入隧道内部。
衬砌结构是隧道的主体结构，包括初 期支护和二次衬砌，起到承载和防水 的双重作用。
排水系统
排水系统负责将隧道周围的地下水排 出，防止水压积聚对隧道结构造成损 害。
排水系统施工
排水系统施工包括安装排水沟、集 水井和排水管等，应确保排水通畅， 防止水压积聚对隧道结构造成损害。
衬砌结构施工
衬砌结构施工时应严格控制混凝土 配合比和浇筑质量，加强混凝土养 护，提高衬砌结构的耐久性和防水 性能。
05
隧道通风结构
通风系统的组成
送风系统
用于向隧道内输送新鲜空气，通 常包括进风口、送风机和送风管
防排水材料的选择
防水材料
防水材料应具备优良的耐久性、 耐腐蚀性和抗裂性，常用的防水 材料包括防水卷材、防水涂料等 。
排水材料
排水材料应具备较好的耐压性能 和耐腐蚀性能，常用的排水材料 包括塑料管、波纹管等。
防排水施工方法
防水层施工
防水层施工前应清理基层，涂刷 基层处理剂，然后铺设防水材料，
衬砌变形量测
通过设置沉降观测点，定期测量隧道 衬砌的沉降和位移，判断衬砌结构的 稳定性和安全性。
隧道收敛量测
监测隧道施工过程中的净空变化，判 断隧道施工对围岩稳定性的影响。
监控量测的方法
传感器监测法
利用各种传感器对隧道结构进行实时监测，获取数据。
人工观测法
通过人工定期对隧道结构进行观察和测量，记录数据。
衬砌混凝土施工
在隧道洞壁上浇筑混凝土，要求一次浇筑成 型，确保衬砌层的整体性和稳定性。
04
隧道防排水结构
防排水系统的组成
防水层
衬砌结构
防水层是隧道防排水系统的核心，主 要作用是防止地下水渗入隧道内部。
衬砌结构是隧道的主体结构，包括初 期支护和二次衬砌，起到承载和防水 的双重作用。
排水系统
排水系统负责将隧道周围的地下水排 出，防止水压积聚对隧道结构造成损 害。
排水系统施工
排水系统施工包括安装排水沟、集 水井和排水管等，应确保排水通畅， 防止水压积聚对隧道结构造成损害。
衬砌结构施工
衬砌结构施工时应严格控制混凝土 配合比和浇筑质量，加强混凝土养 护，提高衬砌结构的耐久性和防水 性能。
05
隧道通风结构
通风系统的组成
送风系统
用于向隧道内输送新鲜空气，通 常包括进风口、送风机和送风管
防排水材料的选择
防水材料
防水材料应具备优良的耐久性、 耐腐蚀性和抗裂性，常用的防水 材料包括防水卷材、防水涂料等 。
排水材料
排水材料应具备较好的耐压性能 和耐腐蚀性能，常用的排水材料 包括塑料管、波纹管等。
防排水施工方法
防水层施工
防水层施工前应清理基层，涂刷 基层处理剂，然后铺设防水材料，
隧道结构构造详解培训课件
为了提高洞内照明、防水、通风、美观、视线诱导或减少 噪音等原因，可在衬砌内表面粘贴各种各样的装修材料。
2/6/2021
隧道结构构造详解
23
2/6/2021
隧道结构构造详解
24
（三）衬砌类型
1．单层衬砌（整体式模筑混凝土衬砌） 2、装配式衬砌 3、锚喷式衬砌 4、复合衬砌
2/6/2021
隧道结构构造详解
优点 可就地取材、降低造价、可保证衬砌厚度并能较早地承受 荷载，可以节省水泥和模板，耐久性和耐侵蚀性能较好。
缺点 整体性差，砌缝多容易漏水，防水性能较差，施工主要靠 手工操作，难于机械化施工，费工、费时，施工进度较慢， 而且砌筑技术要求高。
洞门挡墙、挡土墙、明线路缘石等仍可使用。
块石强度等级不应低于MU60，砌块强度等级不应低于 MU20，有裂缝和易风化的石材不应采用。
2/6/2021
隧道结构构造详解
3
（一）衬砌概念
广义地说，可以把人工修筑的支护结构统称为衬砌。 ①外部支护
支护的方式 ②内部支护
③混合支护
2/6/2021
隧道结构构造详解
4
（一）衬砌概念
广义的衬砌 一次支护 （初期支护）
人工修筑的支护结构
二次支护 （二次衬砌） （永久支护）
为了保证施工的安全、 加固岩体和阻止围岩的 变形、坍塌而设置的临 时支护措施，常用支护 形式有木支撑、型钢支 撑、格栅支撑、锚喷支 护等
5．喷射混凝土
2．片石混凝土
6.锚杆和钢架
3. 钢筋混凝土
7.装配式材料
4．石料和混凝土预制块
2/6/2021
隧道结构构造详解
6
1．混凝土
优点
整体性好，既可以在现场浇筑，也可以在加工场 预制，而且可以机械化施工。可以在水泥中掺入 外加剂，以提高混凝土的性能。
2/6/2021
隧道结构构造详解
23
2/6/2021
隧道结构构造详解
24
（三）衬砌类型
1．单层衬砌（整体式模筑混凝土衬砌） 2、装配式衬砌 3、锚喷式衬砌 4、复合衬砌
2/6/2021
隧道结构构造详解
优点 可就地取材、降低造价、可保证衬砌厚度并能较早地承受 荷载，可以节省水泥和模板，耐久性和耐侵蚀性能较好。
缺点 整体性差，砌缝多容易漏水，防水性能较差，施工主要靠 手工操作，难于机械化施工，费工、费时，施工进度较慢， 而且砌筑技术要求高。
洞门挡墙、挡土墙、明线路缘石等仍可使用。
块石强度等级不应低于MU60，砌块强度等级不应低于 MU20，有裂缝和易风化的石材不应采用。
2/6/2021
隧道结构构造详解
3
（一）衬砌概念
广义地说，可以把人工修筑的支护结构统称为衬砌。 ①外部支护
支护的方式 ②内部支护
③混合支护
2/6/2021
隧道结构构造详解
4
（一）衬砌概念
广义的衬砌 一次支护 （初期支护）
人工修筑的支护结构
二次支护 （二次衬砌） （永久支护）
为了保证施工的安全、 加固岩体和阻止围岩的 变形、坍塌而设置的临 时支护措施，常用支护 形式有木支撑、型钢支 撑、格栅支撑、锚喷支 护等
5．喷射混凝土
2．片石混凝土
6.锚杆和钢架
3. 钢筋混凝土
7.装配式材料
4．石料和混凝土预制块
2/6/2021
隧道结构构造详解
6
1．混凝土
优点
整体性好，既可以在现场浇筑，也可以在加工场 预制，而且可以机械化施工。可以在水泥中掺入 外加剂，以提高混凝土的性能。
隧道结构构造详解
6.锚杆和钢架
锚杆是一种插入到围岩岩体内旳杆形构件，可加固围岩。
可分为机械型锚杆、粘结型锚杆以及预应力锚杆。
锚杆旳杆体直径宜为20～32mm,杆体材料宜采用 HRB335,HRB400钢；垫板材料宜采用HPB235钢。锚杆 用旳多种水泥砂浆强度不应低于M20。钢筋网材料可采 用HPB235钢，直径宜为6—12mm。 钢架是为了加强支护刚度而在早期支护或二次衬砌中 放置旳型钢支撑或格栅钢支撑。
(4)设置沉降缝、伸缩缝旳目旳是为了把不同承载能力构造、承受不 同围岩压力旳构造完全断开，产生旳沉降变形和受力变形各自独立。 隧道构造设变形缝，并在缝内设置一定厚度旳隔离层，采用沥青木 板或沥青麻丝是数年旳做法，也可采用具有一定耐久性旳柔性材料。 沉降缝、伸缩缝缝宽应不小于20mm，缝内可夹浸沥青木板或沥青 麻丝。伸缩缝、沉降缝应垂直于隧道轴线设置。
支护旳方式 ②内部支护
③混合支护
（一）衬砌概念
广义旳衬砌 一次支护 （早期支护）
人工修筑旳支护构造
二次支护 （二次衬砌） （永久支护）
为了确保施工旳安全、 加固岩体和阻止围岩旳 变形、坍塌而设置旳临 时支护措施，常用支护 形式有木支撑、型钢支 撑、格栅支撑、锚喷支 护等
为了确保隧道使用旳净 空和构造旳安全而设置 旳永久性衬砌构造。
第四章 隧道构造构造
第四章 隧道构造构造
主体建筑物 为了保持隧道旳稳定和行车安全而修建旳人工永久建筑物
隧 道
洞身构造
结
洞门、明洞
构 附属建筑物 主体构造物以外确保隧道正常使用所需旳多种辅助设施
涉及：运营管理、维涵养护、给水排水、供蓄发电、 通风、照明、通讯、安全等而修建旳构造物。
第一节 洞身衬砌 第二节 明洞 第三节 隧道洞门

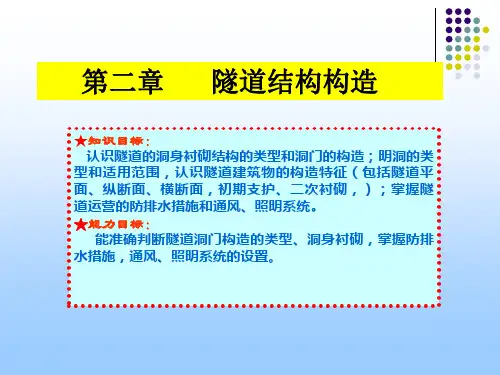

第二章 隧道结构构造
超前支护 注浆加固
喷射混凝土 锚杆 钢桁架
超前锚杆 超前管棚 超前小导管 超前深孔帷幕
钢桁架
喷射混凝土
锚杆
超前锚杆
超前管棚
超前小导管的处理范围一般也就6米左右，小导管 为壁厚5mm的钢管，直径一般为42mm。是通过小导管浆 将掌子面前方的较为破碎的围岩进行固结的一种方法， 使围岩形成一个整体后再进行下一步工序。
隧道两端洞口处的结构部分称为“洞门”
隧道洞门的作用 ： 1．减少洞口土石方开挖量 2．稳定边坡、仰坡 3．引离地表流水 4．装饰洞口
端墙式洞门
隧
道
翼墙式洞门
洞 门
台阶式洞门
的
类
削柱式洞门
型
遮光棚式洞门
（1）端墙式洞门
（1）端墙式洞门
端墙式洞门
(2)翼墙式洞门
(3)环框式洞门
隧道工程
（4）削竹式洞门
曲墙衬砌
圆形断面隧道
为了抵御膨胀性围岩压力，山岭隧道 也可以采用圆形或近似圆形断面;
盾构法 沉管法施工的隧道。
矩形断面衬砌 沉管法、明挖法施工时，广泛采用矩形断
面衬砌。
矩形隧道断面衬砌
偏压衬砌 当山体地面坡陡于l：2.5，线路外侧山
体覆盖较薄，或于地质构造造成的偏压，衬 砌为承受这种不对称围岩压力而采用
（5）台阶式洞门
隧道工程
（6）遮光棚式洞门
（7）柱式洞门
三、 洞门的构造要求
1．仰坡坡脚至洞门端墙顶帽背的 水平距离，一般不小于1.5m。
2．洞门端墙顶宜高出仰坡坡脚不 小于0.5m。
3．洞门端墙与仰坡之间水沟沟底 至衬砌拱顶外缘的高度，一般 不小于1m。
4．一般隧道门端墙、翼墙、挡土 墙设计为仰斜式墙身时，墙背 坡度不宜缓于1: 0.3。
A2-1认识：隧道的空间形态(平面、纵断面、横断面).
PPT课件002，本学习资料
教学资源 隧道设计图：01马尾井隧道、03谭家坝隧道、07梅子潭隧道
09土地坡隧道、13斑竹林隧道、15双连拱隧道
处理本学转木马、搭档拼图、扩展小组、关键词标注、
传话筒、引导文、三明治、交换答案等
学时建议
4
隧道在线路上的作用：
1、穿越分水岭 ——截弯取直线路，缩短线路长度 ——降低线路拔起高度，减缓线路坡度
2、穿过稳定山体 ——避开不良地质条件
隧道的空间形态（平纵横） ：
平面——曲、直？ 纵断面——坡、平？ 横断面——大、小、形状？
隧道的空间位置（洞身洞口） ：
与地形、地质的关系？ 洞身——鞍部、山峰？ 洞口——沟心、山脊？
请观看施工录像 请完成基本练习
A2-1认识：隧道的空间形态 （平面、纵断面、横断面）
知识目标
认识：隧道建筑物的空间形态、结构类型、结构组成和构造特征（包括隧道 平面、纵断面、横断面，初期支护、内层衬砌）
认读：隧道设计图
学习任务
回答下列问题（口头回答50%，书面回答）：
1、单层衬砌——，2、复合衬砌——，3、拼装衬砌——； 4、初期支护（内层衬砌）——，5、后期支护（内层衬砌）——； 6、锚喷支护——，7、超前支护——，8、地层改良——； 9、锚杆——，10、喷射混凝土——，11、钢拱架——。 12、隧道支护结构有哪几种类型？其力学意义有何区别？ 13、隧道洞门有哪几种结构类型？ 14、隧道附属设施有哪几种？隧道附属设施的标高设计要求？
隧道的组成课件PPT
山岭隧道
16
隧道横断面
（一）铁路隧道净空
山岭隧道
17
隧道横断面
（一）隧道净空
山岭隧道
18
隧道横断面
（二）公路隧道净空 各级公路隧道建筑限界如图所示，在建筑限界 内不得有任何部件侵入。建筑限界高度，高速公路、 一级公路、二级公路取5.0m；三、四级公路取4.5m。
山岭隧道
19
隧道横断面
山岭隧道
46
隧道衬砌构造
（一）整体式混凝土衬砌
拱顶 拱腰
2）曲墙式衬砌 曲墙式衬砌适用于地 质较差，有较大水平围岩压 力的情况。主要适用于Ⅳ级 及以上的围岩，或Ⅲ级围岩 双线隧道；多线隧道也采用 曲墙有仰拱的衬砌。 曲墙式衬砌由顶部拱 圈、侧面曲边墙和仰拱/底 板(或铺底)组成。
山岭隧道
拱脚
墙脚
山岭隧道
51
隧道衬砌构造
（二） 复合式衬砌 复合式衬砌可以满足初期支护施作及时、刚度小、 易变形的要求，且与围岩密贴，从而能保护和加固围 岩，充分发挥围岩的自承作用。 二次衬砌后，衬砌内表面光滑平整，可以防止外 层风化，装饰内壁，增强安全感，是一种合理的结构 形式，也是目前公路、铁路隧道主要的结构形式。
山岭隧道
8
隧道洞门
2）洞门的形式 翼墙式（八字式）洞 门 洞口地质较差（Ⅳ 级及以上围岩），山体 纵向推力较大时，在端 墙式洞门的单侧或双侧 设置翼墙。
山岭隧道
9
隧道洞门
2）洞门的形式 柱式洞门
地形较陡（Ⅳ级围岩），仰拱有下滑的可能性， 又受地形或地质条件限制，不能设置翼墙时，可在 端墙中部设置2个（或4个）断面较大的柱墩，以增 加端墙的稳定性。
（二）公路隧道净空 公路隧道内轮廓设计除应符合隧道建筑限界的
高铁隧道(隧道结构构造)ppt课件
排：将地下水排入隧道内，再经由洞内排水沟
（排水沟及盲沟）整排理版走课件。
45
3
隧道附属构筑物
整理版课件
46
3
隧道附属构筑物
（二）避车洞
当列车通过隧道时，为了保证洞内行人、维修人 员及维修设备(小车、料具)的安全，在隧道两侧边墙上 交错均匀修建的人员躲避及放置车辆、料具的洞室叫 避车洞。
避车洞根据其断面尺寸的大小分为大避车洞及小 避车洞两种。
整理版课件
26
2
洞门与明洞
➢翼墙式（八字式）洞 门
洞口地质较差（Ⅳ 级及以上围岩），山体 纵向推力较大时，在端 墙式洞门的单侧或双侧 设置翼墙。
整理版课件
27
2
洞门与明洞
➢柱式洞门 洞口地形较陡（Ⅳ
级围岩），仰坡有下 滑的可能性，又受地 形或地质条件限制， 不能设置翼墙时，可 在端墙中部设置2个 （或4个）断面较大 的柱墩，以增加端墙 的稳定性。
整理版课件
23
2
洞门与明洞
一、洞门
1、洞门的作用 ➢减小洞口土石方开挖量 ➢稳定边、仰坡 ➢引离地表水流 ➢装饰洞口
整理版课件
24
2
洞门与明洞
1）洞门的形式
➢环框式洞门 洞口石质坚
硬稳定，地形陡 峻无排水要求。
整理版课件
25
2
洞门与明洞
➢端墙式（一字 式）洞门
适用于地形 开阔，石质较稳 定的地区；由端 墙和洞门顶排水 沟组成
整理版课件
22
1
洞身衬砌结构
（四）装配式衬砌
装配式衬砌是将衬砌分成若干块构件，这些构件
在现场或工厂预制，然后运到坑道内用机械将它们拼 装成一环接着一环的衬砌。
隧道结构构造
格栅钢架/ 型钢
二次衬砌
拱墙（cm）
仰拱/底板 （cm）
Ⅱ5
－
－
－
—
25
－
Ⅲ 7 局部 2.0
1.2~1.5
—
25
－
Ⅳ 10 拱墙 2.0~2.5 1.0~1.2
－
30
40
Ⅴ 15~22 拱墙 2.5~3.0
0.8~1
格栅拱架 （全环设置）
35
40
Ⅵ
通过试验确定
第四章 隧道结构构造
双线铁路隧道复合式衬砌支护参数表
复习：
隧道限界 隧道曲线段加宽
第四章 隧道结构构造
• 隧道衬砌构造 • 洞门与明洞 • 附属建筑物 • 高速铁路隧道空气动力学问题及工 程措施
第四章 隧道结构构造
隧道 结构 构造
主体构 造物
附属构造 物
洞身衬砌
平、纵、横断面的形状由道路隧道 的几何设计确定
衬砌断面的轴线形状和厚度由衬砌 计算决定
＆锚喷式衬砌是锚喷结构既作为隧道支护，又作为隧 道永久结构的形式。
＆具有隧道开挖后衬砌及时，施工方便和经济的显著 特点。
第四章 隧道结构构造
第四章 隧道结构构造
＆锚喷支护作为隧道的永久性衬砌，一般考虑是在Ⅲ 级及以下围岩中采用；在Ⅳ级及以上围岩中，采用锚 喷支护经验不足，可靠性差。
＆在层状围岩中，采用喷锚支护效果较好；
第四章 隧道结构构造
设置 作用 仰拱
使结构及时封闭，提高整体承载力和 侧墙抵抗侧压力的能力
抵御结构下沉变形，调整围岩和衬砌 的应力状态
第四章 隧道结构构造
仰拱的重要性: ① 解决基础承载力不够，减少下沉：防止底鼓的 隆起变形，调整衬砌应力的作用；
隧道的构造及隧道工程图
ቤተ መጻሕፍቲ ባይዱ
➢大、小避车洞详图：Ⅰ-Ⅰ剖面、Ⅱ-Ⅱ剖面、Ⅲ-Ⅲ断面
•大小避车洞详图主要表 示大小避车洞的形状、尺 寸、衬砌材料、衬砌厚度， 洞内地面有一1%坡度， 以便于排水。
大避车洞详图
构造（铁路翼墙式）：
1.端墙：墙身、洞口环 节衬砌、基础、帽石
2.翼墙：墙身、基础
3.洞门排水系统：洞顶 水沟、翼墙顶水沟和洞 门外两侧排水沟、路基 侧沟
隧道洞门图
1、图示特点及内容：
• 立面图：沿线路方向对隧道洞门进行投影得到的投影图
表达的内容：衬砌的形状及尺寸；端墙的立面形状；端墙顶水沟 为坡度2%的双向排水沟；基础的埋置深度等。
洞身衬砌断面图
衬砌的组成
• 拱圈：三心拱 • 边墙：直墙式、曲墙式 • 仰拱或底板
避车洞图
避车洞的作用
供维修人员、行人及运料小车避让列车而修建的。
避车洞图
➢ 避车洞布置图 ➢ 大、小避车洞详图
➢避车洞布置图
• 表示了大小避车洞的位置，为节省图幅，纵横方向可采用不同的 比例。纵向1：2000,横向1：200。大小避车洞在隧道的两侧边 墙上交错布置，小的每隔30m设置一个，大的每隔150m设置一 个。
• 平面图：洞口外露部分的水平投影。
主要表示洞门墙顶帽的平面形状，端墙顶双向排水沟的构造及洞 门口两侧边沟的位置。
• Ⅰ-Ⅰ剖面：沿隧道中心线剖切而得 表达的内容：端墙的厚度以及基础的尺寸；端墙顶水沟的断面形 状和尺寸；端墙、衬砌及路面所用材料。
2、隧道洞门图的阅读
（1）.读标题栏及说明 了解隧道类型（直 边墙）、洞门类型（端墙式）、绘图比例、 各部分的材料以及其它要求。 （2）.总览全图 了解各投影图、剖面图之 间的关系。 （3）.利用形分析法把洞门分为几部分来分 析，最后综合起来想像出整体形状。
➢大、小避车洞详图：Ⅰ-Ⅰ剖面、Ⅱ-Ⅱ剖面、Ⅲ-Ⅲ断面
•大小避车洞详图主要表 示大小避车洞的形状、尺 寸、衬砌材料、衬砌厚度， 洞内地面有一1%坡度， 以便于排水。
大避车洞详图
构造（铁路翼墙式）：
1.端墙：墙身、洞口环 节衬砌、基础、帽石
2.翼墙：墙身、基础
3.洞门排水系统：洞顶 水沟、翼墙顶水沟和洞 门外两侧排水沟、路基 侧沟
隧道洞门图
1、图示特点及内容：
• 立面图：沿线路方向对隧道洞门进行投影得到的投影图
表达的内容：衬砌的形状及尺寸；端墙的立面形状；端墙顶水沟 为坡度2%的双向排水沟；基础的埋置深度等。
洞身衬砌断面图
衬砌的组成
• 拱圈：三心拱 • 边墙：直墙式、曲墙式 • 仰拱或底板
避车洞图
避车洞的作用
供维修人员、行人及运料小车避让列车而修建的。
避车洞图
➢ 避车洞布置图 ➢ 大、小避车洞详图
➢避车洞布置图
• 表示了大小避车洞的位置，为节省图幅，纵横方向可采用不同的 比例。纵向1：2000,横向1：200。大小避车洞在隧道的两侧边 墙上交错布置，小的每隔30m设置一个，大的每隔150m设置一 个。
• 平面图：洞口外露部分的水平投影。
主要表示洞门墙顶帽的平面形状，端墙顶双向排水沟的构造及洞 门口两侧边沟的位置。
• Ⅰ-Ⅰ剖面：沿隧道中心线剖切而得 表达的内容：端墙的厚度以及基础的尺寸；端墙顶水沟的断面形 状和尺寸；端墙、衬砌及路面所用材料。
2、隧道洞门图的阅读
（1）.读标题栏及说明 了解隧道类型（直 边墙）、洞门类型（端墙式）、绘图比例、 各部分的材料以及其它要求。 （2）.总览全图 了解各投影图、剖面图之 间的关系。 （3）.利用形分析法把洞门分为几部分来分 析，最后综合起来想像出整体形状。
《公路隧道结构构造》课件
按隧道位置分类
分为山岭隧道、城市隧道和水 下隧道。
隧道结构的重要性
交通安全
隧道结构的安全性直接影响交 通安全。
行车舒适性
良好的隧道结构可以提高行车 舒适性。
环境保护
隧道结构的设计应考虑环境保 护，减少对周边环境的影响。
经济效益
合理的隧道结构设计可以降低 工程造价和维护成本。
01
隧道洞口构造
隧道洞口的类型
《公路隧道结构构造 》PPT课件
THE FIRST LESSON OF THE SCHOOL YEAR
目录CONTENTS
• 隧道结构概述 • 隧道洞口构造 • 隧道主体构造 • 隧道附属构造 • 隧道结构的安全性评估与维护
01
隧道结构概述
隧道结构的组成
洞身结构
包括衬砌和底板，承受 围岩和车辆荷载，防止
植被恢复
在隧道洞口周围进行植被 恢复，防止水土流失，美 化环境。
排水设计
合理设计排水系统，确保 隧道洞口排水顺畅，防止 积水对洞口结构造成损害 。
景观设计
结合隧道洞口周围环境， 进行景观设计，使隧道与 周围环境相协调。
01
隧道主体构造
隧道衬砌的类型与设计
衬砌类型
材料选择
根据隧道跨度和地质条件，衬砌可分 为整体式衬砌、复合式衬砌和分离式 衬砌。
隧道照明系统的设计原则
根据隧道长度、车流量、行车速度等因素进行设计，确保亮度水平Biblioteka 、均匀度和色温等指标符合规范要求。
隧道监控系统设计
隧道监控系统的作用
01
实时监测隧道内的交通情况、环境和设备状况，及时发现和处
理异常情况，保障隧道安全畅通。
隧道监控系统的组成
