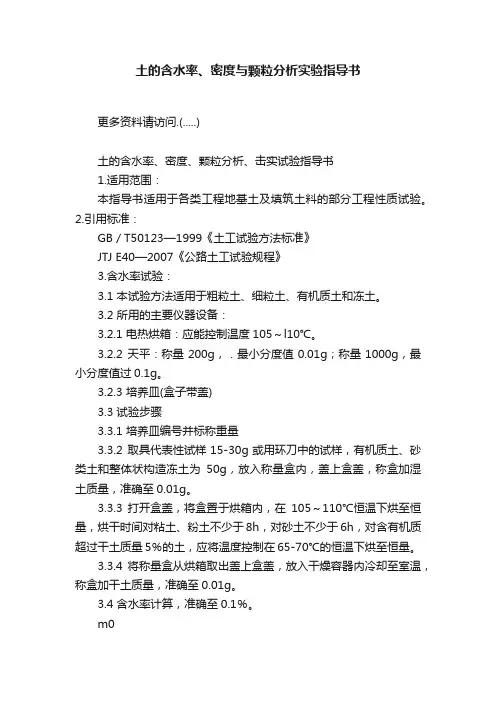

土的含水率、密度与颗粒分析实验指导书
土的含水率、密度与颗粒分析实验指导书更多资料请访问.(.....)土的含水率、密度、颗粒分析、击实试验指导书1.适用范围：本指导书适用于各类工程地基土及填筑土料的部分工程性质试验。
2.引用标准：GB／T50123—1999《土工试验方法标准》JTJ E40—2007《公路土工试验规程》3.含水率试验：3.1 本试验方法适用于粗粒土、细粒土、有机质土和冻土。
3.2 所用的主要仪器设备：3.2.1 电热烘箱：应能控制温度105～l10℃。
3.2.2 天平：称量200g，．最小分度值0.01g；称量1000g，最小分度值过0.1g。
3.2.3 培养皿(盒子带盖)3.3 试验步骤3.3.1 培养皿编号并标称重量3.3.2 取具代表性试样15-30g或用环刀中的试样，有机质土、砂类土和整体状构造冻土为50g，放入称量盒内，盖上盒盖，称盒加湿土质量，准确至0.01g。
3.3.3 打开盒盖，将盒置于烘箱内，在105～110℃恒温下烘至恒量，烘干时间对粘土、粉土不少于8h，对砂土不少于6h，对含有机质超过干土质量5％的土，应将温度控制在65-70℃的恒温下烘至恒量。
3.3.4 将称量盒从烘箱取出盖上盒盖，放入干燥容器内冷却至室温，称盒加干土质量，准确至0.01g。
3.4 含水率计算，准确至0.1％。
m0ω0= ( -1)×100m d式中: m d——干土质量(g)m0——湿土质量(g)3.5 对层状和网状构造的冻土含水率试验应按下列步骤进行：用四分法切取200—500g试样（防冻土结构均匀程度而定，结构均匀少取，反之多取）放入搪瓷盘中，称盘和试样质量，准确至0.1g。
待冻土试样融化后，调成均匀糊状（土太湿时，多余的水分让其自然蒸发或用吸球吸出，但不得将土粒带出；土太干时，可适当加水），称土糊和盘质量，准确至0.1g，从糊状土中取样测定含水率，其试验步骤和计算按规程第3、4条进行。
3.6 层状和网状冻土的含水率，应按下式计算（准确至0.1%）m1ω=[ (1+0.01ωh)-1]×100m2式中：ω——含水率（%）m1——冻土试样质量（g）m2——糊状质量（g）ωh——糊状试样的含水率（%）3.7 本试验必须对两个试样进行平行测定，测定差值当含水率小于40％时为1％；当含水率等于、大于40％时为2％，对层状和网状构造的冻土不大于3%，取两个测值的平均值，以百分数表示。
土的击实试验
土的击实试验1 依据标准《公路土工试验规程》JTG E40-20072 目的和适用范围本试验方法适用于细粒土。
本试验分轻型击实和重型击实。
轻型击实试验适用于粒径不大于20mm的土。
重型击实试验适用于粒径不大于40mm的土。
当土中最大颗粒粒径大于或等于40mm，并且大于或等于40mm颗粒粒径的质量含量大于5%时，则应使用大尺寸试筒进行击实试验，或按5.4条进行最大密度校正。
大尺寸试筒要求其最小尺寸大于土样中最大颗粒粒径的5倍以上，并且击实试验的分层厚度应大于土样中最大颗粒粒径的3倍以上。
单位体积击实功能控制在2677.2~2687.0kJ/m3范围内。
当细粒土中的粗粒土总含量大于40%或粒径大于0.005mm颗粒的含量大于土总质量的70%（即d30≤0.005mm）时，还应做粗粒土最大干密度试验，其结果与重型击实试验结果比较，最大干密度取两种试验结果的最大值。
3 仪器设备3.1 标准击实仪。
击实试验方法和相应设备的主要参数应符合表1的规定。
表1 击实试验方法种类3.2 烘箱及干燥器。
3.3 天平：感量0.01g。
3.4 台秤：称量10kg，感量5g。
3.5 圆孔筛：孔径40mm、20mm和5mm各1个。
3.6 拌和工具：400mm×600mm、深70mm的金属盘，土铲。
3.7 其他：喷水设备、碾土器、盛土盘、量筒、推土器、铝盒、修土刀、平直尺等。
4 试样4.1 本试验可分别采用不同的方法准备试样。
各方法可按表2准备试料。
表2 试料用量4.2 干土法（土不重复使用）。
按四分法至少准备5个试样，分别加入不同水分（按2%~3%含水率递增），拌匀后闷料一夜备用。
4.3 湿土法（土不重复使用）。
对于高含水率土，可省略过筛步骤，用手拣除大于40mm的粗石子即可。
保持天然含水率的第一个土样，可立即用于击实试验。
其余几个式样，将土分成小土块，分别风干，使含水率按2%~3%递减。
5 试验步骤5.1 根据工程要求，按表1规定选择轻型或重型试验方法。
土的击实试验+含水率总结
六、注意事项 1、试验用土：一般采用风干土做试验，也有采用烘干土做试验的。
2、加水及湿润：加水方法有两种，即体积控制法和称重控制法，其中以称 重法效果为好。洒水时应均匀，浸润时间应符合有关规定。
思考题： 1、击实试验结果整理时，所用含水率是什么含 水率？做出的最佳含水率有什么用？ 2、将土以不同含水率制成试样，用标准的夯击 能使土样击实，测定其含水率及密度如下表所示。 试绘出击实曲线，求出最佳含水率及最大干密度。
操作步骤
1、取一定量的代表性风干土样，对于轻型击实试验为20kg，对于重型击 实试验为50kg。 2、将风干土样碾碎后过5mm的筛（轻型击实试验）或过20mm的筛（重 型击实试验），将筛下的土样搅匀，并测定土样的风干含水率。 3、根据土的塑限预估最优含水率，加水湿润制备不少于5个含水率的试样 ，含水率一次相差为2%，且其中有两个含水率大于塑限，两个含水率 小于塑限，一个含水率接近塑限。按下式计算制备试样所需的加水量 ： mo mw w wo 1 w0 式中，mw为所需的加水量(g)； mo为风干土样质量(g)；wo为风干土样含 水率，按小数计；w为要求达到的含水率，按小数计。
际填筑中，通常要不断洒 水使其在较高的含水量下 压实
0
ω 无粘性土的击实曲线 说明：土的级配对土的压实性影响很大。级配良好的土，易于 压实，级配不良的土，不易压实，因为级配良好的土有足够的 细粒去充填较粗粒形成的孔隙，因而能获得较高的干密度
仪器设备 （1）击实仪：主要由击实筒和击锤组成。
（2）天平：称量为200g，感量为0.01g；称量为2kg，感量 为1g；
0
2.当含水率较低时击数的影 响较显著。当含水量较高时， 含水率与干密度关系曲线趋 ω 近于饱和线，这时提高击实 功能是无效的
土的击实试验
土的击实试验1 依据标准《公路土工试验规程》JTG E40-20072 目的和适用范围本试验方法适用于细粒土。
本试验分轻型击实和重型击实。
轻型击实试验适用于粒径不大于20mm的土。
重型击实试验适用于粒径不大于40mm的土。
当土中最大颗粒粒径大于或等于40mm，并且大于或等于40mm颗粒粒径的质量含量大于5%时，则应使用大尺寸试筒进行击实试验，或按5.4条进行最大密度校正。
大尺寸试筒要求其最小尺寸大于土样中最大颗粒粒径的5倍以上，并且击实试验的分层厚度应大于土样中最大颗粒粒径的3倍以上。
单位体积击实功能控制在2677.2~2687.0kJ/m3范围内。
当细粒土中的粗粒土总含量大于40%或粒径大于0.005mm颗粒的含量大于土总质量的70%（即d30≤0.005mm）时，还应做粗粒土最大干密度试验，其结果与重型击实试验结果比较，最大干密度取两种试验结果的最大值。
3 仪器设备3.1 标准击实仪。
击实试验方法和相应设备的主要参数应符合表1的规定。
表1 击实试验方法种类3.2 烘箱及干燥器。
3.3 天平：感量0.01g。
3.4 台秤：称量10kg，感量5g。
3.5 圆孔筛：孔径40mm、20mm和5mm各1个。
3.6 拌和工具：400mm×600mm、深70mm的金属盘，土铲。
3.7 其他：喷水设备、碾土器、盛土盘、量筒、推土器、铝盒、修土刀、平直尺等。
4 试样4.1 本试验可分别采用不同的方法准备试样。
各方法可按表2准备试料。
表2 试料用量4.2 干土法（土不重复使用）。
按四分法至少准备5个试样，分别加入不同水分（按2%~3%含水率递增），拌匀后闷料一夜备用。
4.3 湿土法（土不重复使用）。
对于高含水率土，可省略过筛步骤，用手拣除大于40mm的粗石子即可。
保持天然含水率的第一个土样，可立即用于击实试验。
其余几个式样，将土分成小土块，分别风干，使含水率按2%~3%递减。
5 试验步骤5.1 根据工程要求，按表1规定选择轻型或重型试验方法。
土的含水率试验
实验一 土的含水率试验（一）、试验目的土的含水率指土在105—1100C 下烘于恒量时所失去的水的质量和干土质量的百分比值。
土在天然状态下的含水率称为土的天然含水率。
所以，试验的目的：测定土的含水率。
（二）、试验方法适用范围1、烘干法：室内试验的标准方法，一般粘性土都可以采用。
2、酒精燃烧法：适用于快速简易测定细粒土的含水率。
3、比重法：适用于砂类土。
（三）、烘干法试验1、仪器设备①烘箱：采用电热烘箱；②天平：称量200g,分度值0.01g ；③其他：干燥器，称量盒。
2、操作步骤（1）取代表性试样，粘性土为15—30g,砂性土、有机质土为 50g,放入质量为m 0的称量盒内，立即盖上盒盖，称湿土加盒总质量m 1，精确至0.01g.（2）打开盒盖，将试样和盒放入烘箱，在温度105——1100C 的恒温下烘干。
烘干时间与土的类别及取土数量有关。
粘性土不得少于8小时；砂类土不得少于6小时；对含有机质超过10%的土，应将温度控制在65——700C 的恒温下烘至恒量。
（3）将烘干后的试样和盒取出，盖好盒盖放入干燥器内冷却至室温，称干土加盒质量m 2为，精确至0.01g 。
3、计算含水率：按下式计算 %1000221⨯--==m m m m m m w s w4、要求：（1）计算准确至0.1%；（2）本试验需进行2次平行测定，取其算术平均值，5、本试验记录格式详见报告 实验二 土的密度试验（一）、试验目的测定土在天然状态下单位体积的质量。
（二）、试验方法与适用范围一般粘性土，宜采用环刀法易破碎，难以切削的土，可采用蜡封法对于砂土与砂砾土，可用现场的灌砂法或灌水法。
（三）、环刀法的试验1、仪器设备①符合规定要求的环刀；②精度为0.01g 的天平；③其他：切土刀，凡士林等。
2、操作步骤（1）测出环刀的容积V ，在天平上称环刀质量m 1。
（2）取直径和高度略大于环刀的原状土样或制备土样。
（3）环刀取土：在环刀内壁涂一薄层凡士林，将环刀刃口向下放在土样上，随即将环刀垂直下压，边压边削，直至土样上端伸出环刀为止。
土工击实指导书49.doc
引用标准。
JTG E40-2007 T 0131-2007一、目的和适用范围：1、在标准击实方法下测定土的最大干密度和最优含水率，为控制路堤、土坝或填土地基等的密实度及质量评价，提供重要依据。
2、本试验适用于轻型击实法或重型击实法检测土样最大干密度和最佳含水率。
（轻型击实法检测最大干密度和最佳含水率。
适用于粒径小于5mm；重型击实法检测土样最大干密度和最佳含水率。
适用于粒径不大于20mm的土）二、仪具与材料：1、击实仪：符合JTG E40-2007 T0131-2007。
2、天平：称量200g,最小分度｛jlO.Olg3、天平：称量10kg,最小分度值5g4、电热箱：带热风循环恒温装置5、标准筛：孔径为5mm、20mm> 40mm6、金属盘，量筒，脱模器，铝盒，刮刀等方法与步3.1试验准备：3.1.1用四分法取代表性土样（轻型15kg重型30kg）o然后充分碾碎、过筛（轻型击实时采用筛孔直径为5mm的标准筛、重型击实采用筛孔直径为40mm的标准筛）。
型击实过筛时应记录筛余重，计算人于5mm的土样占试样总质量的比例当大于30%时试样作废另取。
3.1.2重型击实时应筛去40mm以上的土样。
筛后土样拌匀。
3.1.3取过筛拌匀后的土样2kg,然后放入烘箱，烘一昼夜，称烘干后重G （g）,测定其风干含水率© （精确至0.1%）：2000 -G""G xlOO%3丄4称取过筛后的土样（精确至lg） 5〜6份，每份重为叫（轻型2kg,重型5kg）,放到塘瓷盘中待用。
3.1.5预佔最佳含水率少（粘性土约为15%〜20%,砂性土根据来样颗粒粗细程度凭经验在8%〜15%内取）。
3.1.6按预估最佳含水率配制5个击实试样3.1.7将土样平铺于搪瓷盘内，按顺序将应加水量均匀喷洒于每个士样上, 并充分拌匀后装入塑料袋润湿一昼夜（砂性土的润湿时间可酌减）。
3.2试验过程：321称取击实筒重眈筒（精确至lg）,量出击实筒直径和高度，计算击实筒体积嗨（精确至0. lcm3）o将安装好的击实仪平稳置于刚性基础上，在击实筒内壁均匀涂一薄层润滑油。
土的含水率试验作业指导书
土的含水率试验作业指导书（一）烘干法一.目的及适用范围：1.1 目的：测定土的天然含水率。
1.2 适用范围：本方法适用于测定黏质土、粉质土、砂类土、砂砾石、有机质土和冻土的含水率。
二.依据标准：《公路土工试验规程》JTG E40-2007;三.试验仪器:烘箱：可采用电热烘箱或温度能保持105-110℃的其他能源烘箱；天平:称量200g,感量0. 01g;称量1000g,感量0.1g;干燥器、称量盒等四.试验步骤:4.1．取代表性试样，细粒土15~30g，砂类土、有机质土为50g,砂砾石为1~2kg。
放入铝盒内，迅速盖好盒盖，称质量，称量结果减去铝盒质量，得到湿土质量；4.2．揭开铝盒盖，将试样和铝盒一起放入恒温烘箱，在温度105℃~110℃下烘至衡重。
对于大多数土，通常烘干16 - 24h就足够。
但是，某些土或试样数量过多或试样很潮湿,可能需要烘更长的时间。
烘干的时间也与烘箱内试样的总质量、烘箱的尺寸及其通风系统的效率有关。
烘干时间对细粒土不得少于8h，对砂类土不得少于6h。
对含有机质超过5%的土或含石膏的土,应将温度控制在60 - 70℃的恒温下,干燥12- 15h为好。
4.3 将烘干后的试样和盒取出,放入干燥器内冷却(-般只需0.5- 1h即可)。
冷却后盖好盒盖，称质量准确至0.01g。
如铝盒的盖密闭，而且试样在称量前放置时间较短，可以不需要放在干燥器中冷却。
五.试验结果整理:5.1按下式计算含水率：w×100式中：W:含水率（%），计算至0.1；m:湿土质量（g）;m s:干土质量（g）;5.2含水率测定的允许平行差值：含水率测定的允许平行差值表六.试验报告:试验报告包括内容:土的鉴别和分类、土的含水率W值。
七．注意事项:7.1.铝盒的编号称量以后应以配套状况使用，切记混淆。
7.2.土样质量不要取得太少，以免影响精度。
7.3.测含水量时，两个平行土样的取样质量尽量接近。
7.4.取样时要用器具，不要用手直接接触土样，以免造成土样含水状态的改变。
土的击实试验含水率
当含水量较高时，含水率与干密度关系曲线趋近于饱和线，这时提高击实功能是无效的
而当干密度增大到某一值后，含水率的继续增加反招致干密度的减小。
I-1分3层夯实，每层27击,最大粒径20mm;I-2分3层夯实，每层59击,最大粒径40mm。
❖ 1、影响压实的因素 4、当试样中有大于40mm的颗粒时，应先取出大于40mm的颗粒，并求得其百分率P，把小于40mm部分做击实试验，按以下公式分别
ω 无粘性土的击实曲线和粘性土击实曲线不同，op在含水量较大时得到较高的干密度，因此在无粘性土实际填筑中，通常要不断洒水使其 干比重。
无粘性土的击实曲线和粘性土击实曲线不同，在含水量较大时得到较高的干密度，因此在无粘性土实际填筑中，通常要不断洒水使其
3.土类和级配的影响
击实试验表明，在相同击实功能下，粘性土粘粒含量愈高或塑
性指数愈大，压实愈困难，最大干密度愈小，最优含水率愈大
ρd
无粘性土的击实曲线和粘
性土击实曲线不同，在含
水量较大时得到较高的干
密度，因此在无粘性土实
际填筑中，通常要不断洒
0
ω
无粘性土的击实曲线
水使其在较高的含水量下 压实
土的级配对土的压实性影响很大。级配良好的土，易于压实， 级配不良的土，不易压实，因为级配良好的土有足够的细粒去 充填较粗粒形成的孔隙，因而能获得较高的干密度
度，与它对应的含水率称
为最佳含水率 其余几个试样，将土分成小土块，分别风干，是含水率按2%~3%含水率递减。
击实仪法是用锤击，使土密度增大，目的是在室内利用击实仪，测定土样在一定击实功能作用下达到最大密度时的含水率（最佳含水
率）和此时的干密度（最大干密度），借以了解土的压实特性。
在标准击实方法下测定土的最大干密度和最佳含水率，为控制路堤、土坝或填土地基等的密实度及质量评价，提供重要依据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
六、注意事项 1、试验用土：一般采用风干土做试验，也有采用烘干土做试验的。 2、加水及湿润：加水方法有两种，即体积控制法和称重控制法，其中以称
式中，mw为mw 所需1的 m加w o0水量w (g)；wom o为风干土样质量(g)；wo为风干土样含
水率，按小数计；w为要求达到的含水率，按小数计。
4、将试样2.5kg（轻型）或5.0kg（重型）平铺于不吸水的平板上，按预定 含水率用喷雾器喷洒所需的加水量，充分搅和并分别装入塑料袋中静 置24h。
二、基本原理
击实仪法是用锤击，使土密度增大，目的是在室内利 用击实仪，测定土样在一定击实功能作用下达到最大密度 时的含水率（最佳含水率）和此时的干密度（最大干密 度），借以了解土的压实特性。
❖ 1、影响压实的因素
影响土压实性的因素很多，主要有含水率、击实功能、
土的种类和级配等
1.含水率的影响
ρd
ρdmax
2、试样击实
将击实筒放在坚硬的地面上，取制备好的土样按所选 击实方法分3或5次倒入筒内。
每层按规定的击实次数进行击实，要求击完后余土，小试桶高 度不超过试筒顶面5mm；大试桶高度不超过试筒顶面6mm 。 测击实试样的含水率和湿密度。依次重复上述过程，将所备不同预定含
水量的土样击完。
操作步骤
1、取一定量的代表性风干土样，对于轻型击实试验为20kg，对于重型击 实试验为50kg。
2.当含水率较低时击数的影 响较显著。当含水量较高时， 含水率与干密度关系曲线趋 ω 近于饱和线，这时提高击实 功能是无效的
3.土类和级配的影响
击实试验表明，在相同击实功能下，粘性土粘粒含量愈高或塑
性指数愈大，压实愈困难，最大干密度愈小，最优含水率愈大
ρd
无粘性土的击实曲线和粘
性土击实曲线不同，在含
土的击实试验+含水率(烘 干法)
深圳市太科检测有限公司
洪鹤
目前国内常用的击实方法有两种：
（1）轻型击实：适用于细粒土，锤底直径为5cm，击锤质量为 2.5kg，落距为30cm，单位体积击实功为598.2kJ/m3； I-1分3层夯实，每层27击,最大粒径20mm;I-2分3层夯实， 每层59击,最大粒径40mm。
5、将击实筒固定在底板上，装好护筒，并在击实筒内壁涂一薄层润滑油， 将搅和的试样2~5kg分层装入击实筒内。两层接触土面应刨毛，击实 完成后，超出击实大小试桶筒顶的试样高度应小于5mm或大试桶筒顶 高度不超过试筒顶面6mm 。
6、取下导筒，用刀修平超出击实筒顶部和底部的试样，擦净击实筒外壁， 称击实筒与试样的总质量，准确至1g，并计算试样的湿密度。
3、画击实曲线：以干密度为纵坐标，含水率为横坐标，绘制干密度与含水率的关
系曲线，干密度与含水率的关系曲线上的峰点的坐标分别为土的最大干密度
与最佳含水率。
4、当试样中有大于40mm的颗粒时，应先取出大于40mm的颗粒，并求得其百分率P，把小
于40mm部分做击实试验，按以下公式分别对应试验所得的最大干密度和最佳含水率进 行校核（适用于大于40mm颗粒的含量小于30%时）。
1g； （4）台秤：称量为l0kg，感量为5g； （5）圆孔筛：孔径为40mm、20mm、5mm各一个 ； （6）其它：喷水设备、碾土设备、盛土盘、土铲、修土刀、
平直尺、量筒、测含水率设备及保温设备等。
手动击实筒
电动击实仪
烘箱 控温在105℃±5℃
感重0.1g
↓
天平
感重0.01g
↓
其它基本用具
当含水率较低时，击实后 的干密度随含水率的增加 而增大。而当干密度增大 到某一值后，含水率的继
续增加反招致干密度的减
小。干密度的这一最大值
称为该击数下的最大干密
度，与它对应的含水率称
为最佳含水率
0
ωop
ω
2.击实功能的影响
ρd 击数 40 30 20
0
1.土料的最大干密度和最优 含水率不是常数。最大干密 度随击数的增加而逐渐增大, 最佳含水率逐渐减小。然而， 这种变化速率是递减的。同 时，光凭增加击实功能来提 高土的最大干密度是有限的
2、将风干土样碾碎后过5mm的筛（轻型击实试验）或过20mm的筛（重 型击实试验），将筛下的土样搅匀，并测定土样的风干含水率。
3、根据土的塑限预估最佳含水率，加水湿润制备不少于5个含水率的试样， 含水率一次相差为2%，且其中有两个含水率大于塑限，两个含水率小 于塑限，一个含水率接近塑限。按下式计算制备试样所需的加水量：
水量较大时得到较高的干
密度，因此在无粘性土实
际填筑中，通常要不断洒
0
ω
无粘性土的击实曲线
水使其在较高的含水量下 压实
土的级配对土的压实性影响很大。级配良好的土，易于压实， 级配不良的土，不易压实，因为级配良好的土有足够的细粒去 充填较粗粒形成的孔隙，因而能获得较高的干密度
仪器设备 （1）击实仪：主要由击实筒和击锤组成； （2）烘箱及干燥器； （3）天平：称量为200g，感量为0.01g；称量为2kg，感量为
7、用推土器将试样从击实筒中推出，从试样中心处取；取两份一定量土料 （轻型击实试验15~30g，重型击实试验50~100g）测定土的含水率， 两份土样的含水率的差值应不大于1%。
五、成果整理 1、计算干密度：
d 1 w
2、计算饱和含水率：
wsat1d
1 Gs10% 0式中：Gs为土的饱和面干比重。
孔径为40mm、20mm、5mm圆 孔筛
试验方法
1、试样制备
分干法和湿法两种；干法：按四分法至少准备5个试样，分别加入不 同的水（按2%~3%含水率递增），拌匀后闷料一夜备用。湿法：对 于高含水率土，可省略过筛步骤，用手捡除大于40mm的粗石子即可 。保持天然含水率的第一个土样，可立即用于击实试验。其余几个试 样，将土分成小土块，分别风干，是含水率按2%~3%含水率递减。
（2）重型击实：适用于细粒土,锤底直径为5cm，击锤质量为 4.5kg，落距为45cm，单位体积击实功为2682.7kJ/m3； II-1分5层夯实，每层27击,最大粒径20mm;II-2分3层夯实， 每层98击,最大粒径40mm。
一、试验目的
在标准击实方法下测定土的最大干密度和最佳含水率， 为控制路堤、土坝或填土地基等的密实度及质量评价，提 供重要依据。
