SC200施工电梯使用说明书new
SC200(200)型施工升降机使用说明书

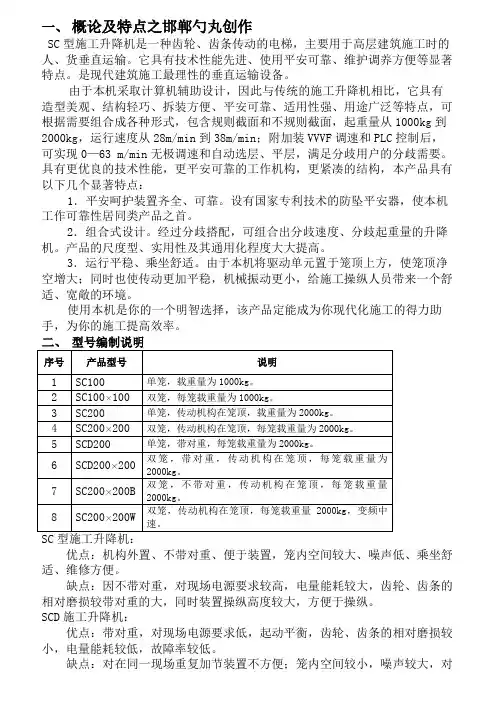

一、概论及特点之邯郸勺丸创作SC型施工升降机是一种齿轮、齿条传动的电梯，主要用于高层建筑施工时的人、货垂直运输。
它具有技术性能先进、使用平安可靠、维护调养方便等显著特点。
是现代建筑施工最理性的垂直运输设备。
由于本机采取计算机辅助设计，因此与传统的施工升降机相比，它具有造型美观、结构轻巧、拆装方便、平安可靠、适用性强、用途广泛等特点，可根据需要组合成各种形式，包含规则截面和不规则截面，起重量从1000kg到2000kg，运行速度从28m/min到38m/min；附加装VVVF调速和PLC控制后，可实现0—63 m/min无极调速和自动选层、平层，满足分歧用户的分歧需要。
具有更优良的技术性能，更平安可靠的工作机构，更紧凑的结构，本产品具有以下几个显著特点：1．平安呵护装置齐全、可靠。
设有国家专利技术的防坠平安器，使本机工作可靠性居同类产品之首。
2．组合式设计。
经过分歧搭配，可组合出分歧速度、分歧起重量的升降机。
产品的尺度型、实用性及其通用化程度大大提高。
3．运行平稳、乘坐舒适。
由于本机将驱动单元置于笼顶上方，使笼顶净空增大；同时也使传动更加平稳，机械振动更小，给施工操纵人员带来一个舒适、宽敞的环境。
使用本机是你的一个明智选择，该产品定能成为你现代化施工的得力助手，为你的施工提高效率。
优点：机构外置、不带对重、便于装置，笼内空间较大、噪声低、乘坐舒适、维修方便。
缺点：因不带对重，对现场电源要求较高，电量能耗较大，齿轮、齿条的相对磨损较带对重的大，同时装置操纵高度较大，方便于操纵。
SCD施工升降机：优点：带对重，对现场电源要求低，起动平衡，齿轮、齿条的相对磨损较小，电量能耗较低，故障率较低。
缺点：对在同一现场重复加节装置不方便；笼内空间较小，噪声较大，对重体总成、对重轨道、钢丝绳和天滑轮必须平安可靠。
*可按用户要求增加架设高度。
未经技术处理不得随意增加额定架设高度。
四、技术特点1、底架围栏底架围栏由固定尺度节的底盘和防护围栏组成。
实用文档之SC200(200)型施工升降机使用说明书
一、实用文档之"概论及特点"SC型施工升降机是一种齿轮、齿条传动的电梯，主要用于高层建筑施工时的人、货垂直运输。
它具有技术性能先进、使用安全可靠、维护保养方便等显著特点。
是现代建筑施工最理性的垂直运输设备。
由于本机采用计算机辅助设计，因此与传统的施工升降机相比，它具有造型美观、结构轻巧、拆装方便、安全可靠、适用性强、用途广泛等特点，可根据需要组合成各种形式，包括规则截面和不规则截面，起重量从1000kg到2000kg，运行速度从28m/min到38m/min；附加装VVVF调速和PLC控制后，可实现0—63 m/min无极调速和自动选层、平层，满足不同用户的不同需要。
具有更优良的技术性能，更安全可靠的工作机构，更紧凑的结构，本产品具有以下几个显著特点：1．安全保护装置齐全、可靠。
设有国家专利技术的防坠安全器，使本机工作可靠性居同类产品之首。
2．组合式设计。
经过不同搭配，可组合出不同速度、不同起重量的升降机。
产品的标准型、实用性及其通用化程度大大提高。
3．运行平稳、乘坐舒适。
由于本机将驱动单元置于笼顶上方，使笼顶净空增大；同时也使传动更加平稳，机械振动更小，给施工操作人员带来一个舒适、宽敞的环境。
使用本机是你的一个明智选择，该产品定能成为你现代化施工的得力助手，为你的施工提高效率。
二、型号编制说明SC型施工升降机：优点：机构外置、不带对重、便于安装，笼内空间较大、噪声低、乘坐舒适、维修方便。
缺点：因不带对重，对现场电源要求较高，电量能耗较大，齿轮、齿条的相对磨损较带对重的大，同时安装操作高度较大，不便于操作。
SCD施工升降机：优点：带对重，对现场电源要求低，起动平衡，齿轮、齿条的相对磨损较小，电量能耗较低，故障率较低。
缺点：对在同一现场重复加节安装不方便；笼内空间较小，噪声较大，对重体总成、对重轨道、钢丝绳和天滑轮必须安全可靠。
三、主要性能参数*以上额定载荷及安装工况的工作电源为380V、50HZ。
施工升降机使用说明书
SC200/200型施工升降机使用说明书目录一、概述 (1)二、技术参数和性能特点 (1)三、基础 (2)四、附墙架 (4)五、升降机操作 (6)六、坠落试验 (7)七、限速器 (8)八、日常检查和维护 (9)九、润滑 (10)十、升降机安装和拆卸的详细方法 (11)十一、故障检查处理 (13)十二、易损件及更换依据 (14)十三.结构件重量 (18)十四.外笼安装尺寸图 (18)附图 (19)温馨提示：使用升降机前，请您务必仔细阅读《使用说明书》！一、概述SC200/200型施工升降机是一种靠齿轮齿条传动的载人货两用电梯，主要用于高层建筑施工的人、货传输。
也可作为永久性的设备用于高塔、深矿井及火力发电厂等垂直运输人和货物。
我厂生产的SC200/200施工升降机的综合性能已达到国际国内同类产品的先进水平，该产品采用三驱动机构，且驱动机构外置，利用空间大，噪音低，运动平稳，乘坐舒适，拆卸方便，适应性强，安全可靠等优点，并可提高劳动效率，缩短建筑施工工期。
这种电梯可以非常方便的自行安装和拆卸，并可随着建筑物的增高而增高。
SC200/200型施工升降机，有非常可靠的防坠装置和极限限位安全系统，是建筑施工中安全、高效的垂直运输设备。
二、技术参数和性能特点2.1主要技术参数名称参数单位额定载重量2000×2 Kg额定成员24×2 人额定提升速度33 m/min最大附着高度150 m电机功率3×11×2 Kw吊笼尺寸3×1.5×2.5 m防坠安全器SAJ40—1.2 台2.2 外笼外笼由固定标准节的底架和防护围栏组成。
外笼门由机械和电气锁定，吊笼运行中，外笼门将不能打开，如外笼门未关，吊笼将不能启动。
2.3 标准节每节标准节长1508mm。
多节标准节用螺栓相联接组成导轨架，通过附墙架与建筑物固定，做为吊笼上下运行的导轨。
2.4.附墙架有两种型式的附墙架，根据需要而选择其中任一型。
SC200(200)型施工升降机使用说明书

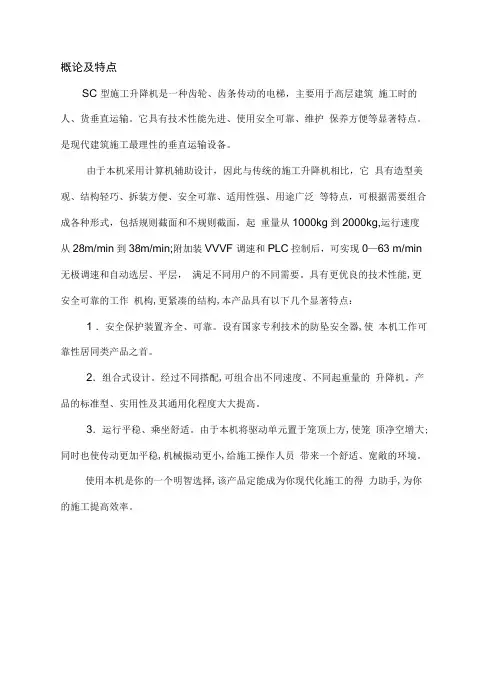

一、概论及特点SC型施工升降机是一种齿轮、齿条传动的电梯，主要用于高层建筑施工时的人、货垂直运输。
它具有技术性能先进、使用安全可靠、维护保养方便等显著特点。
是现代建筑施工最理性的垂直运输设备。
由于本机采用计算机辅助设计，因此与传统的施工升降机相比，它具有造型美观、结构轻巧、拆装方便、安全可靠、适用性强、用途广泛等特点，可根据需要组合成各种形式，包括规则截面和不规则截面，起重量从1000kg到2000kg，运行速度从28m/min到38m/min；附加装VVVF调速和PLC控制后，可实现0—63 m/min无极调速和自动选层、平层，满足不同用户的不同需要。
具有更优良的技术性能，更安全可靠的工作机构，更紧凑的结构，本产品具有以下几个显著特点：1．安全保护装置齐全、可靠。
设有国家专利技术的防坠安全器，使本机工作可靠性居同类产品之首。
2．组合式设计。
经过不同搭配，可组合出不同速度、不同起重量的升降机。
产品的标准型、实用性及其通用化程度大大提高。
3．运行平稳、乘坐舒适。
由于本机将驱动单元置于笼顶上方，使笼顶净空增大；同时也使传动更加平稳，机械振动更小，给施工操作人员带来一个舒适、宽敞的环境。
使用本机是你的一个明智选择，该产品定能成为你现代化施工的得力助手，为你的施工提高效率。
二、型号编制说明SC型施工升降机：优点：机构外置、不带对重、便于安装，笼内空间较大、噪声低、乘坐舒适、维修方便。
缺点：因不带对重，对现场电源要求较高，电量能耗较大，齿轮、齿条的相对磨损较带对重的大，同时安装操作高度较大，不便于操作。
SCD施工升降机：优点：带对重，对现场电源要求低，起动平衡，齿轮、齿条的相对磨损较小，电量能耗较低，故障率较低。
缺点：对在同一现场重复加节安装不方便；笼内空间较小，噪声较大，对重体总成、对重轨道、钢丝绳和天滑轮必须安全可靠。
三、主要性能参数*以上额定载荷及安装工况的工作电源为380V、50HZ。
*可按用户要求增加架设高度。
SC200-200型施工电梯
SC200/200型施工电梯说明书一、概述及特点SC200/200施工升降机是我公司（原郑州邙山起重建筑机械厂）生产的新型施工升降机的产品。
它具有技术性能先进、使用安全可靠、维修保养方便等显著特点。
是现代化建筑施工理想的垂直运输设备。
与传统的施工升降机相比，它具有造型美观、结构轻巧、拆装方便、安全可靠、适用性强、用途广泛等特点。
额定起重量2×2000kg（或2×1600kg），提升速度33m/min具有安全可靠的工作机构，紧凑的结构，本产品具有以下几个显著特点：1、安全保护装置齐全、可靠。
设有安全可靠的防坠安全器，使本机工作安全、可靠。
2、运行平稳、乘座舒适。
由于本机将驱动单元置于笼顶上方，使笼内净空增大；同时也使传动更加平稳、机械振动更小，给施工操作人员带来一个舒适、宽敞的环境。
使用本机是您的一个明智的选择，该产品定能成为您现代化施工的得力助手，为您的施工提高效率。
为了安全可靠地使用本升降机，使其发挥最大的经济效益，延长其使用寿命，使用前请您认真阅读说明书，并严格按其规定执行。
由于产品的不断改进，本说明书内容可能与实际有些出入，在不影响使用及安全性能的条件下，不另外通知，请用户留意。
二、性能参数表（见表一）三、构造原理简介本机主要包括以下几个部分：导轨架、驱动体、驱动单元、电气系统、安全器座板、防坠安全器、限位装置、上电气箱、吊笼、下电器箱、底架护栏、电缆筒、电缆导向架、附着装置、电缆臂架、吊杆等。
（如图1所示）简介如下：1、导轨架：导轨架是升降机的运行轨道，由长度为1508mm的标准节通过高强度螺栓M24X240连接组成，螺栓预紧力不小于350N.m。
标准节由无缝钢管、角钢、钢管等焊接而成，其上装有齿条，通过三个内六角螺钉紧固，齿条可拆换。
标准节四根主弦杆焊有定位接头，齿条下端设有定位销，以便标准节安装时准确定位。
标准节截面中心尺寸为650X650mm，导轨架通过附着架与建筑物联接。
SC200(200)型施工升降机使用说明书
每节标准节长1508mm截面中心距为650X650mm单笼升降机的标准节有一根齿条。通过增加一根齿条可以变为双笼 升降机的标准节；有对重的双笼升降机，需焊上对重导轨。
多节标准节用螺栓相连接组成导轨架，通过附墙架与建筑物固定， 作为吊笼上下运行的导轨。
3、附墙架 有多重形式的附墙架。根据需要而选择其中任一型号。附墙架可在 一定范围内调节尺寸。
1．安全保护装置齐全、可靠。设有国家专利技术的防坠安全器,使 本机工作可靠性居同类产品之首。
2．组合式设计。经过不同搭配,可组合出不同速度、不同起重量的 升降机。产品的标准型、实用性及其通用化程度大大提高。
3．运行平稳、乘坐舒适。由于本机将驱动单元置于笼顶上方,使笼 顶净空增大;同时也使传动更加平稳,机械振动更小,给施工操作人员 带来一个舒适、宽敞的环境。
使用本机是你的一个明智选择,该产品定能成为你现代化施工的得 力助手,为你的施工提高效率。
七、型号编制说明
序号
产品型号
说明
1
SC100
单笼，载重量为1000kg。
2
SC100100
双龙，母笼载重量为1000kgo
3
SC200
单笼，传动机构在笼顶，载重量为2000kg。
4
SC200200
双笼，传动机构在笼顶，每笼载重量为2000kg。
A
2x2x23.5
2x3x23.5
2x2x23.5
2x2x32.2
2x3x36.2
供电熔断器电流
A
2x63
2x96
2x63
2x133
2x125
防坠 安全 器
型号
/
SAJ30-1.2
SAJ40-1.2
SC200(200)型施工升降机使用说明书
一、概论及特点SC型施工升降机是一种齿轮、齿条传动的电梯，主要用于高层建筑施工时的人、货垂直运输。
它具有技术性能先进、使用安全可靠、维护保养方便等显著特点。
是现代建筑施工最理性的垂直运输设备。
由于本机采用计算机辅助设计，因此与传统的施工升降机相比，它具有造型美观、结构轻巧、拆装方便、安全可靠、适用性强、用途广泛等特点，可根据需要组合成各种形式，包括规则截面和不规则截面，起重量从1000kg到2000kg，运行速度从28m/min到38m/min；附加装VVVF 调速和PLC控制后，可实现0—63 m/min无极调速和自动选层、平层，满足不同用户的不同需要。
具有更优良的技术性能，更安全可靠的工作机构，更紧凑的结构，本产品具有以下几个显著特点：1．安全保护装置齐全、可靠。
设有国家专利技术的防坠安全器，使本机工作可靠性居同类产品之首。
2．组合式设计。
经过不同搭配，可组合出不同速度、不同起重量的升降机。
产品的标准型、实用性及其通用化程度大大提高。
3．运行平稳、乘坐舒适。
由于本机将驱动单元置于笼顶上方，使笼顶净空增大；同时也使传动更加平稳，机械振动更小，给施工操作人员带来一个舒适、宽敞的环境。
使用本机是你的一个明智选择，该产品定能成为你现代化施工的得力助手，为你的施工提高效率。
二、型号编制说明SC型施工升降机：优点：机构外置、不带对重、便于安装，笼内空间较大、噪声低、乘坐舒适、维修方便。
缺点：因不带对重，对现场电源要求较高，电量能耗较大，齿轮、齿条的相对磨损较带对重的大，同时安装操作高度较大，不便于操作。
SCD施工升降机：优点：带对重，对现场电源要求低，起动平衡，齿轮、齿条的相对磨损较小，电量能耗较低，故障率较低。
缺点：对在同一现场重复加节安装不方便；笼内空间较小，噪声较大，对重体总成、对重轨道、钢丝绳和天滑轮必须安全可靠。
三、主要性能参数*以上额定载荷及安装工况的工作电源为380V、50HZ。
*可按用户要求增加架设高度。
SC200(200)型施工升降机使用说明书.
一、概论及特点SC型施工升降机是一种齿轮、齿条传动的电梯，主要用于高层建筑施工时的人、货垂直运输。
它具有技术性能先进、使用安全可靠、维护保养方便等显著特点。
是现代建筑施工最理性的垂直运输设备。
由于本机采用计算机辅助设计，因此与传统的施工升降机相比，它具有造型美观、结构轻巧、拆装方便、安全可靠、适用性强、用途广泛等特点，可根据需要组合成各种形式，包括规则截面和不规则截面，起重量从1000kg到2000kg，运行速度从28m/min到38m/min；附加装VVVF 调速和PLC控制后，可实现0—63 m/min无极调速和自动选层、平层，满足不同用户的不同需要。
具有更优良的技术性能，更安全可靠的工作机构，更紧凑的结构，本产品具有以下几个显著特点：1．安全保护装置齐全、可靠。
设有国家专利技术的防坠安全器，使本机工作可靠性居同类产品之首。
2．组合式设计。
经过不同搭配，可组合出不同速度、不同起重量的升降机。
产品的标准型、实用性及其通用化程度大大提高。
3．运行平稳、乘坐舒适。
由于本机将驱动单元置于笼顶上方，使笼顶净空增大；同时也使传动更加平稳，机械振动更小，给施工操作人员带来一个舒适、宽敞的环境。
使用本机是你的一个明智选择，该产品定能成为你现代化施工的得力助手，为你的施工提高效率。
二、型号编制说明SC型施工升降机：优点：机构外置、不带对重、便于安装，笼内空间较大、噪声低、乘坐舒适、维修方便。
缺点：因不带对重，对现场电源要求较高，电量能耗较大，齿轮、齿条的相对磨损较带对重的大，同时安装操作高度较大，不便于操作。
SCD施工升降机：优点：带对重，对现场电源要求低，起动平衡，齿轮、齿条的相对磨损较小，电量能耗较低，故障率较低。
缺点：对在同一现场重复加节安装不方便；笼内空间较小，噪声较大，对重体总成、对重轨道、钢丝绳和天滑轮必须安全可靠。
三、主要性能参数*以上额定载荷及安装工况的工作电源为380V、50HZ。
*可按用户要求增加架设高度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
特性代号：D—有对重（无对重省略）
型式代号：C—齿轮齿条式
类组代号：S—施工升降机
注：主参数代号包括两个吊笼的额定载重量代号，如为单吊笼，只标注一个主参数代号。
- 1 -
邢台新恒成机床有限公司SC200/200施工升降机使用说明书
例1：SCD120
表示单吊笼、额定载重量1200Kg、有对重的齿轮齿条式施工升降机。
C：基础内钢筋网：直径Φ10，间距200mm；
D：中央混凝土基础的重量不小于3.7t；
E：地锚螺栓8个，详见基础图。
F：中央基础容易积水，必须设置有效的排水措施。
3、底架、围栏和吊笼安装：
（1）将底架放置在基础上，在底架上安装3节导轨架（最下面一节导轨架没有齿条，连接螺栓
预紧力矩640N.m），用经纬仪或铅坠测量导轨架的垂直度，保证其垂直度公差值小于2节导轨架高
例2：SC200/200
表示双吊笼、无对重、每个吊笼的额定载重量2000Kg的齿轮齿条式施工升降机。
- 2 -
邢台新恒成机床有限公司SC200/200施工升降机使用说明书
二、技术性能参数
1、 整机外型图
整机外型图
- 3 -
邢台新恒成机床有限公司SC200/200施工升降机使用说明书
2、技术性能参数
型
缓冲弹簧保证吊笼着地时柔性接触。
底架结构图
3、围栏
围栏主要防护围栏组成，防护围栏为钢丝网护拦，如下图所示。围栏底部设有地锚螺栓孔，通过地
锚螺栓固定在基础上；围栏入口处设有笼门，并设有安全开关，在吊笼上升时笼门无法开启，以保证人
员安全。
围栏结构图
- 5 -
邢台新恒成机床有限公司SC200/200施工升降机使用说明书
（3） 上、下限位开关
上下限位开关安装在吊笼安全器底板上，当吊笼运行至导轨架上的限位开关碰铁时可自动停
车，当吊笼反方向运行时，限位开关开关自动复位。
（4）上、下极限限位开关
上下极限限位开关安装在吊笼安全器底板上，当吊笼运行超出极限碰铁碰到极限限位开关后，
开关将切断总电源使吊笼停车，复位时将拨杆中部的螺钉拆下，将拨杆缩回并拨到中间位置即可接
人。
（9）吊装导轨架挂钩必须平稳牢固，导轨架与支撑架立管柱等放置要平稳，以防吊笼运行时伤
人。
2、 基础设置：
升降机基础应制成钢筋混凝土基础，应能承受升降机作业最不利条件下的的全部载荷。
（1）基础施工技术要求：
A：升降机基础下的地面承载能力不得小于0.15Mpa；
B：基础的承载能力不得小于P。
P=（底架自重＋吊笼自重＋机构自重＋导轨架自重＋载荷）×2.1
落事故发生。当吊笼下降速度超过51.6 m/min，防坠安全器便立即动作将吊笼平稳制动在导轨架上，
同时切断电源，从而保证乘员的生命安全和设备的完好无损，其制动距离为0.25～1.2m。
10、滑车系统
当升降机高度较高时（一般高度大于100m时），受供电及电缆机械高度限制，需要采用中间供电方
式，利用滑车系统存储活动ห้องสมุดไป่ตู้缆。
通电源。此时应向相反方向运行，当吊笼离开极限开关碰铁后，再将拨杆用螺钉固定在原来位置上。
（5） 安全器开关
当安全器动作时，使此开关动作，切断控制电路达到双重保险作用。
（6） 环式重量限制器
实现吊载90%预警、超载110%切断控制电路。
-10-
邢台新恒成机床有限公司SC200/200施工升降机使用说明书
中间一组与重量限制器相连后再连接传动机构；立柱中间位置设有安全器底板安装孔、导向用的滚轮组。
在吊笼外侧设有操纵室，以供驾乘人员使用。
吊笼结构图
5、导轨架
导轨架为桁架结构，主肢采用Φ76的优质无缝钢管，高1.508米，每节导轨架装有两根高精度齿
条，节与节之间用4个M24×240（8.8级，预紧力矩640N.m）螺栓联接，如下图所示。根据所建楼层
3
2
邢台新恒成机床有限公司SC200/200施工升降机使用说明书
一、概述
施工升降机 （亦称外用电梯，简称升降机）广泛适用于人员及物料垂直升降运输。在工业或民用建
筑、大型桥梁、竖井中，均为不可缺少的良好运输设备，作为永久或半永久性的还可用于仓库、高塔等
不同场合。 该产品较之其它提升机构稳定、安全可靠，不用另设机房井道并且拆装方便、搬运灵活性强
13m/s的恶劣天气，不得进行此项工作。
（5）
施工现场供电电源不小于100KVA。
（6）
拆装作业时，每个吊笼顶部平台作业人数不超过
2人，升降机的载重量不得超过500kg。
（7） 吊杆额定起重量为180kg，不允许超载，只允许用来安装或拆卸升降机零部件，不得作其它用途。
（8）拆、装所需工具或安装拆下的螺栓、 螺母、垫圈等要放置在工具箱或木箱里，以防滑落伤
2、 保证升降机安全运行，电路中设置了过载、限速等安全开关，当运行中发生上述情况时，升降机立即自动避免发生意外事故。吊笼上各门亦均有限位开关，当任何一门有异常开启时，吊笼均不能启动或立即停止运行。
3、 每台吊笼均配备防坠安全器，能十分有效防止吊笼坠落，确保升降机安全可靠的运行。
4、 升降机电控系统线路简单，便于操纵及维修保养，且可靠。升降机正常运行时，可在吊笼内用手柄或按钮操纵升降机运行，在任何需要停车的位置上可随时停车，在上下终端站，上、下终端限位开关控制自动停车，如果上下终端限位开关因故障不起作用时，升降机上设置的极限开关可及时切断电源使其制动。
目
录
—、概述
,,,,,,,,,,,,,,,,,,,,,,,,,,,,
1
二、技术性能参数
,,,,,,,,,,,,,,,,,,,,,,,,
3
三、构造
,,,,,,,,,,,,,,,,,,,,,,,,,,,,
5
四、安装与拆卸
,,,,,,,,,,,,,,,,,,,,,,,,,
11
五、运行前的准备
,,,,,,,,,,,,,,,,,,,,,,,,
等优点，尤其在减轻施工人员的劳动强度、加快工程进度，提高工作效率中，起到明显的作用。
SC200/200型建筑施工升降机是邢台新恒成机床有限公司研究设计的新产品。该机设计合理，结构
新颖，运行平稳，安全装置齐全可靠，安装维修方便，主要有以下特点：
1、 传动机构采用三电机驱动形式，使齿轮齿条受力均匀，安全平稳。
缆线向电控箱供电。
电控箱安装在吊笼上，变压器、接触器、继电器等电控元器件安装在电控箱内，驱动装置、照明系
统及安全装置均由电控箱控制。
操纵台通过软电缆接入电控箱，安装在司机室内。
安全保护装置是电器设备的重要组成部分，由电路里设置的各种安全开关装置及其它控制器件组
成，在升降机运行发生异常情况时，将自动切断升降机电源，使吊笼停止运作，以保证升降机安全。安
度的1/1000，调整完毕后用混凝土将地锚螺栓浇筑在基础上的预留孔内，待混凝土凝固后将地锚螺
-11-
邢台新恒成机床有限公司SC200/200施工升降机使用说明书
栓紧固；
注意：浇筑基础前应测定导轨架中心距离建筑物的距离。
号
SC200/200
性能参数
额定载重量（Kg）
2000×2
额定乘员数（人）
20×2
额定起升速度（m/min）
33
最大起升高度（m）
150
导轨架尺寸（m）
0.65×0.65×1.508
吊笼尺寸（m）
3.2×1.5×2.4
型
号
YZZ132M-4
电动机
功率（KW）
11×3×2
中心距（mm）
125
减速机
1:16
全保护装置如下图示：
- 9 -
邢台新恒成机床有限公司SC200/200施工升降机使用说明书
1、顶门限位开关
2、单双吊笼门限位开关
3、上、下限位开关
4、上、下极限限位开关
5、安全器开关
6、环式重量限制器
（1） 顶门限位开关
当笼顶有人作业时，如果顶门开启，则吊笼无法运行。
（2） 单双吊笼门限位开关
当吊笼单双门开启或关闭不严时，吊笼无法运行。
4、吊笼
吊笼为焊接钢骨架结构，四周采用钢丝网，便于采光，视野清晰，如下图所示。吊笼前后分别设有单、双开吊笼门，吊笼门顶部设有联锁装置，在吊笼上升时吊笼门无法开启；顶上设有顶门，通过配备
的专用梯子可做紧急出口或在顶部进行架设、 维修、保养等工作； 吊笼顶部还设有吊杆安装孔； 为了保证人员的安全，在顶部四周设有防护栏。吊笼立柱顶端设有三组耳板，两边两组直接与传动机构相连，
16
六、运行操作规程
,,,,,,,,,,,,,,,,,,,,,,,, 1
8
七、升降机的定期检查与保养,,,,,,,,,,,,,,,,,,,
2
0
八、升降机润滑
,,,,,,,,,,,,,,,,,,,,,,,,,
2
6
九、升降机运行故障及排除方法
,,,,,,,,,,,,,,,,,,
2
7
十、升降机主要机械部件故障和排除方法
高度可以增加导轨架数量，通过附墙架与建筑物固定，四根主肢作为吊笼上下运动的导轨。
注意：当安装完导轨架后，在导轨架四主肢顶端加盖防雨堵块，以防主肢进水冻裂。
6、附着装置
附着装置用于把导轨架和建筑物固定连接，以保证导轨架的稳定性，附着装置由电缆防护环、前接
杆、后接杆、前支撑架、后支撑架、附墙支座、调节杆等组成（如下图所示），后接杆和后支撑架、后
- 6 -
邢台新恒成机床有限公司SC200/200施工升降机使用说明书
导轨架结构图
附着装置结构图
- 7 -
邢台新恒成机床有限公司SC200/200施工升降机使用说明书
