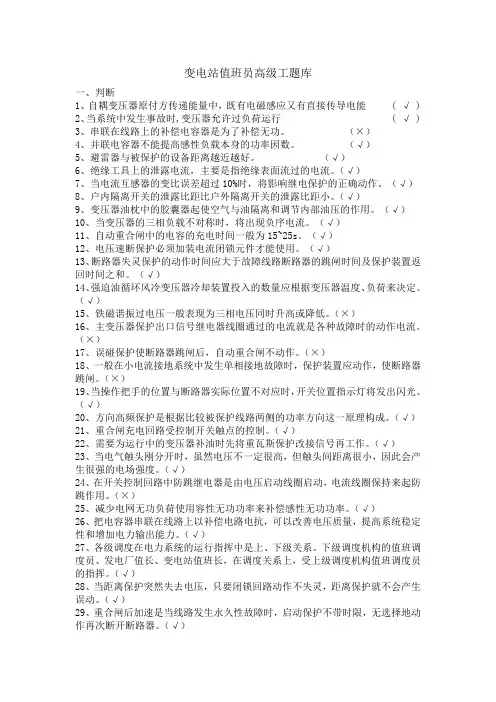

La3F3002变压器的有载调压装置动作失灵是什么原因造成的? 答：有载调压装置动作失灵的原因有： (1)操作电源电压消失或过低。 (2)电机绕组断线烧毁，起动电机失压。 (3)联锁触点接触不良。 (4)传动机构脱扣及销子脱落。 La3F4004试述金属氧化物避雷器保护性能的优点? 答：金属氧化物避雷器与普阀FZ 和FCZ 的磁吹避雷器相比有以下优点：(1)金属氧化物避雷器无串联间隙，动作快，伏安特性平坦，残压低，不产生截波。(2)金属氧化物阀片允许通流能力大、体积小、质量小，且结构简单。 (3)续流极小。(4)伏安特性对称，对正极性、负极性过电压保护水平相同。 La3F3006测量绝缘电阻的作用是什么? 答：测量电气设备绝缘电阻是检查其绝缘状态最简便的辅助方法。由所测绝缘电阻能发现电气设备导电部分影响绝缘的异物，绝缘局部或整体受潮和脏污，绝缘油严重劣化、绝缘击穿和严重热老化等缺陷。 La3F4007什么是沿面放电?影响沿面放电电压的因素有哪些? 答：在实际绝缘结构中，固体电介质周围往往有气体或液体电介质，例如线路绝缘子周围充满空气，油浸变压器固体绝缘周围充满变压器油。在这种情况下，放电往往沿着两种电介贡交界面发生，这种放电称为沿面放电。影响沿面放电电压的因素主要有： (1)电场的均匀程度。 (2)介质表面的介电系数的差异程度。 (3)有无淋雨。 (4)污秽的程度。 Lb3F5014说明图F-6直流绝缘监视装置接线图各元件的作用。 答：(一)母线电压表转换开关(ST)手柄有三个位置： (1)操作手柄竖直在断开位置，触点9-11、2-1、5-3接通，2PV 测量母线电压。 (2)手柄逆转45°负极对地，触点5-8、1-4接通，2PV 测量负极对地。(3)手柄顺转45°正极对地，触点1-2、5-6接通，2PV 测量正极对地。 若两极对地绝缘良好，则对地电压都指零V 。若有一极接地，则接地极对地电压为零V ，另一极对地电压为额定电压。 (二)绝缘监视转换开关1SA 也有三个位置： (1)手柄竖直是信号位置，触点5-7、9-11接通，ST 断开位置9-11接通，经电流继电器KA 组成工作电路。 (2)手柄顺时旋转到工位，测正极对地绝缘电阻。 (3)手柄继续顺时旋转到Ⅱ位，测负极对地绝缘电阻。 (三)电阻R1、R2和R3都是1k Ω，组成平衡电桥的两臂。 Jd3F4019高频保护为什么要每日由值班人员交换信号? 答：因高频保护收发信机是由多种无线电元件组成，并由高频通道将两端保护联系起来，故保护装置比较复杂，任何元件损坏均有可能影响保护正确动作。如果每日起动两侧收发信机进行高频信号交换，就可以检查收发信机及高频通道是否完好，还可以在检查通道时发现一般故障，只要及时处理，就能保证装詈正常工作。 Jd3F4020直流环路隔离开关的方式怎样确定?运行操作应注意哪些事项? 答：直流环路隔离开关要根据网络的长短，电流的大小和电压降的大小确定运行方式，一般在正常时都是开环运行。 注意事项如下： (1)解环操作前必须查明没有造成某一网络电源中断的可能性。(2)当直流系统发生同一极两点接地时，在未查明原因和消除故障前不准合环路隔离开关。 Jd3F4023怎样对变压器进行校相? 答：应先用运行的变压器校对两母线上电压互感器的相位，然后用新投入的变压器向一级母线充电，再进行校相，一 般使用相位表或电压表，如测得结果为，两同相电压等于零，非同相为线电压，则说明两变压器相序一致。 Je3F4027变压器新安装或大修后。投入运行前应验收哪些项目? 答：验收的项目有： (1)变压器本体无缺陷，外表整洁，无严重渗漏油和油漆脱落现象。 (2)变压器绝缘试验应合格，无遗漏试验项目。(3)各部油位应正常，各阀门的开闭位置应正确，油的性能试验，色谱分析和绝缘强度试验应合格。(4)变压器外壳应有良好的接地装置，接地电阻应合格。(5)各侧分接开关位置应符合电网运行要求，有载调压装置，电动手动操作均正常，指针指示和实际位置相符。(6)基础牢固稳定，轱辘应有可靠的制动装置。(7)保护测量信号及控制回路的接线正确，各种保护均应实际传动试验，动作应正确，定值应符合电网运行要求，保护连接片在投入运行位置。(8)冷却风扇通电试运行良好，风扇自启动装置定值应正确，并进行实际传动。(9)呼吸器应有合格的干燥剂，检查应无堵塞现象。 (10)主变压器引线对地和线间距离合格，各部导线触头应紧固良好，并贴有示温腊片。 (11)变压器的防雷保护应符合规程要求。 (12)防爆管内无存油，玻璃应完整，其呼吸小孑L 螺丝位置应正确。(13)变压器的坡度应合格。(14)检查变压器的相位和接线组别应能满足电网运行要求，变压器的二、三次侧有可能和其他电源并列运行时，应进行核相工作，相位漆应标示正确、明显。(15)温度表及测温回路完整良好。(16)套管油封的放油小阀门和瓦斯放气阀门应无堵塞现象。 (17)变压器上应无遗留物，临近的临时设施应拆除，永久设施布置完毕应清扫现场。 Je3F4028新安装的电容器在投入运行前应检查哪些项目? 答：检查项目有：(1)电容器外部检查完好，试验合格。 (2)电容器组接线正确，安装合格。(3)各部分连接牢固可靠，不与地绝缘的每个电容器外壳及架构均已可靠接地。(4)放电变压器容量符合要求，试验合格，各部件完好。(5)电容器保护及监视回路完整并经传动试验良好。(6)电抗器、避雷器完好，试验合格。 (7)电容器符合要求，并经投切试验合格，并且投入前应在断开位置。 (8)接地隔离开关均在断开位置。 (9)室内通风良好，电缆沟有防小动物措施。 (10)电容器设有贮油池和灭火装置。 (11)五防联锁安装齐全、可靠。 Je3F5029对室内电容器的安装有哪些要求? 答：室内电容器的安装时要求： (1)应安装在通风良好，无腐蚀性气体以及没有剧烈振动，冲击，易燃，易爆物品的室内。

(2)安装电容器根据容量的大小合理布置，并应考虑安全巡视通道。 (3)电容器室应为耐火材料的建筑，门向外开，要有消防措施。

Je3F3032综合重合闸与继电保护装置是怎样连接的? 答：220kV 线路继电保护不直接跳闸，而是经过重合闸装置，由重合闸装置中选相元件来判别是哪一相故障，如为单相故障，则只跳开故障相，如为相间故障则跳开三相。因为单相故障过程中要出现非全相运行状态，所以一般将所有继电保护分为三类，接人重合闸回路。 (1)能躲开非全相运行的保护，如：高频保护、零序I 段(定值较大时)、零序Ⅲ段(时间较长时)，接入重合闸N 端，这些保护在单相跳闸后出现非全相运行时，保护不退出运行，此时如有故障发生时，保护仍能动作跳闸。

(2)不能躲开非全相运行的保护，如：阻抗保护、零序Ⅱ段，接入重合闸M 端，这些保护在非全相运行时，自动退出运行。

(3)不起动重合闸的保护、接入重合闸，R 端跳闸后不需进行重合。

Je3F5033在电力系统中怎样合理设置消弧线圈?

答：(1)对于多台消弧线圈，不应把消弧线圈安装在同一变电站内，应使电网中每一个独立部分都有补偿容量。(2)消弧线圈尽量装在电网的送电端，以减少当电网内发生故障时消弧线圈被切除的可能性。 (3)尽量避免在一个独立系统中安装一台消弧线圈，应安装两台或两台以上，而且应选择不同容量，从而扩大电感电流的可调范围。 Je3F3034在复式整流直流系统中，电压源与电流源串联或并联各有什么特点? 答：并联复式整流：电压源与电流源是采用磁饱和稳压器，所以输出电压平稳，交流分量少，适用于对直流电源要求较严格的系统，如晶体管保护等，但与串联复式整流比较，制作调试较复杂，运行中稳压器易发热，有噪声，工作效率低。

串联复式整流：电压源采用普通变压器，电流源采用速饱和变流器，所以制作调试较简单，运行中不易发热，无噪声。由于直流输出是串联，残压能得到充分利用，但输出电压随一次电流的变化而变化，且交流分量大，适用于对直流电源无特殊要求的变电站，电池充放电循环可达750次以上。 Je3F3036传动试验断路器时，怎样才能同时传动检查无电压及同期重合闸? 答：传动试验时，可根据以下具体情况决定： (1)当母线、线路均无电压时，可按普通重合闸的方法传动试验。 (2)当线路无电压(以抽取装置安装处为准)、母线有电压时，可按普通重合闸的方法传动试验检查无电压重合闸，而传动试验检查同期重合闸时需同时短接同期继电器的下触点。 (3)当线路有电压时，不管母线侧有无电压，传动试验检查同期和无电压重合闸时应分别短接同期继电器的下触点。 Jf3F4041变电站应具备哪些记录簿? 答：变电站应具备的记录簿有：(1)调度指令操作记录簿。 (2)运行工作记录簿。 (3)设备缺陷记录簿。 (4)断路器故障跳闸记录簿。(5)继电保护及自动装置调试工作记录簿。(6)高频保护交换信号记录簿。 (7)设备检修、试验记录簿。(8)蓄电池调整及充放电记录簿。(9)避雷器动作记录簿。(10)事故预想记录簿。 (11)反事故演习记录簿。 (12)安全活动记录簿。 (13)事故、障碍及异常运行记录簿。 (14)运行分析记录簿。(15)培训记录簿。 Jf3F4043变电站必须建立哪些技术档案? 答：变电站必须建立以下技术档案： (1)设备制造厂家使用说明书。 (2)电气设备出厂试验记录。(3)安装交接的有关资料。 (4)电气设备的改进、大小修施工记录及竣工报告。(5)电气设备历年大修及定期预防性试验报告。(6)电气设备事故、障碍及运行分析专题报告。(7)电气设备发生的严重缺陷、设备变动情况及改进记录。 Jf3F5044变电站运行人员绝缘监督工作的任务是什么? 答：变电站运行人员绝缘监督工作的具体任务是： (1)及时掌握所管辖高压电气设备的预试计划及完成情况。 (2)对所管辖的高压电气设备的试验结果进行纵、横分析，掌握电气设备的绝缘情况，对试验中发现的缺陷应督促处理。 (3)建立和健全变电设备绝缘监督的技术资料 La4F3001为什么要升高电压进行远距离输电? 答：远距离传输的电能一般是三相正弦交流电，输送的功率可用P= UI 计算。从公式可看出，如果传输的功率不变，电压愈高，则电流愈小，这样就可以选用截面较小的导线，节省有色金属。在输送功率的过程中，电流通过导线会产生一定的功率损耗和电压降，如果电流减小，功率损耗和电压降会随着电流的减小而降低。所以，提高输送电压后，选择适当的导线，不仅可以提高输送功率，而且可以降低线路中的功率损耗并改善电压质量。 La4F3003电力系统中产生铁磁谐振过电压的原因是什么? 答：产生铁磁谐振过电压的原因是由于铁磁元件的磁路饱和而造成非线性励磁引起的。当系统安装的电压互感器伏安特性较差时，系统电压升高，通过电压互感器铁芯的励磁电流超过额定励磁电流，使铁芯饱和，电感呈现非线性，它与系统中的电容构成振荡回路后可激发为铁磁谐振过电压。 La4F5005什么叫绝缘的介质损失?测量介质损失有什么意义? 答：电气设备的绝缘在交流电压作用下大都表现为容性阻抗，但并不是纯容性，其有功功率损失部分统称为绝缘的介质损失。绝缘受潮后有功功率损失明显增大，因此对大部分电气设备通过检测介质损失，可以检查出绝缘是否受潮。 La4F3008 电力网电能损耗中的理论线损由哪几部分组成? 答：(1)可变损耗，其大小随着负荷的变动而变化，它与通过电力网各元件中的负荷功率或电流的二次方成正比。包括各级电压的架空输、配电线路和电缆导线的铜损，变压器铜损，调相机、调压器、电抗器、阻波器和消弧线圈等设备的铜损。 (2)固定损耗，它与通过元件的负荷功率的电流无关，而与电力网元件上所加的电压有关，它包括输、配电变压器的铁损、调相机、调压器、电抗器、消弧线圈等设备的铁损，110kV 及以上电压架空输电线路的电晕损耗；电缆电容器的绝缘介质损耗，绝缘子漏电损耗，电流、电压互感器的铁损；用户电能表电压绕组及其他附件的损耗。 Lb3F5009图F-1为闪光装置的接线图。说明其作用。 答：(1)它的作用是当断路器事故跳闸时使绿灯闪光。按下按钮SB ，则负极经白灯HW 到闪光小母线WF ，再经闪光继电器SGJ 到正极，该回路接通。电容器C 充电，加到继电器线圈上电压逐渐升高，升高到一定数值，继电器动作，常闭触点断开。断开后，电容器经线圈放电，电压逐渐下降。降到一定数值，常闭触点又闭合，电容器又充电。如此反复充电和放电，使得常闭触点时断时合，因而使接到闪光小母线与负极之间的灯HW 闪光。

(2)两块中间继电器组成的闪光电路。正常时，+L 经常闭触点2WC 、线圈1WC 充电到闪光母线SM 上，电路中断。中间继电器1KM 、2KM 均在失磁状态。信号灯HW 发平光。 按下试验按钮SB ，SM 经常开触点SB 、白灯HW 到L-母线形成通路，1KM 通过电流动作，信号灯HW 暗光。由于1KM 常开触点闭合，2KM 通过电流动作，常开触点闭合，信号灯亮光。2KM 常闭触点断开使1KM 断电，其常开触点断开，使2KM 失磁，其常开触点断开，常闭触点闭合，1KM 又通过电流动作，信号灯HW 暗光。就这样一亮一暗的循环闪光，直到试验按钮复归或者闪光母线引出的动作回路断开为止。 Lb4F5010如图F-2说明储能电容器组进行定期检查的工作原理。 答：不在检查位置时，1-2，5-6，9-10接通，其他触点断开。此时1C 和2C 的正极分别接至+WCl 和+WC2，各自作本回路跳闸电源。旋ZK 到检查I 组电容位置时，触点1-4、5-8、9-12接通，其他触点断开。 此时2C 正极同时接至+WCl 和+WC2，作两回路的跳闸电源。

1C 正极接至KT 线圈右端，使KT 线圈加上1C 动作，经 一定时间接通KV ，若1C 的电压足够，则KV 启动，信号灯亮，证明电容器组满足要求。反之，则说明电容量降低或有断路存在，应逐一检查更换。 旋ZK 到检查Ⅱ组电容位置时，触点3-2、7-6、10-11接通，其他触点断开。 此时由1C 作两回路跳闸电源，2C 被检查。

Lb4F4011按图F-3说明通常采用的开关事故跳闸音响监视回路是如何工作的?

答： (1)利用开关的一对常闭辅助触点QF ，控制开关 SAl-3、SA17-19两对触点和附加电阻串联组成。正常的开关辅助触点QF 在断开位置，事故时开关跳闸辅助触点QF 闭合，瞬时事故警报回路接通，发出跳闸警报信号。 (2)利用开关合闸回路的跳闸位置继电器KTP 的一对常开触点，控制开关SAl-3、SA17-19两对触点和附加电阻R 组成。正常运行跳闸位置继电器在失磁状态，其触点在断开位置，当事故跳闸后KTP 常开触点闭合，瞬时接通事故跳闸音响回路，发出跳闸警报信号。

Lb4F4012 图F-4为小电流接地系统交流绝缘监视的原理接线图。说明工作原理。

答：交流绝缘监视装置的工作原理为，TV 是母线电压互感器(三相五柱式或三个单相组)，其一次中性点接地，正常时每相绕组对地电压，故二次星形每相绕组电压是100 。开口三角形每相绕组电压是100／3V 。

当一次系统中A 相发生接地时，一次A 相绕组电压降到零，其他两相绕组的电压升高到线电压。二次星形绕组的A 相绕组电压降到零，其他两相绕组电压升高到100V 。 三个电压表中，A 相电压表指示零、另两相指示线电压， 由此得知一次系统A 相接地。二次开口三角形的A 相绕组电压降到零，其他两绕组电压升高到100／ V ，三角形开口两端电压升高到100V 。加在电压继电器KV 上的电压由正常时的零伏升高到100V ，KV 动作发出信号。

Lb4F4013图F-5为直流母线电压监视装置电路图，说明其作用。 答：直流电压监视装置主要是反映直流电源电压的高低。 lkV 是低电压监视继电器，正常电压1KV 励磁，其常
