远程唤醒技术 - TP-LINK 服务支持
远程唤醒
第一章．远程唤醒的简介及基本原理“网络远程唤醒” (WoL,Wake-on-LAN)技术，是可通过局域网络实现对远程工作站远程开机的一种技术，无论被访问的工作站计算机距离有多远、位于什么位置，只要处同一局域网内，就可以随时启用远程工作站，再也不怕工作站的电源是关闭的(电源插座还是要插上并打开开关的)。
“远程唤醒”技术所实现的对象是连接在同一局域网中的工作站计算机,只要计算机在局域网上连接着，电源插座和插座电源开关是打开的，就可以实现通过网络技术远程打开这台未开机的工作站电源。
远程唤醒提供的远程唤醒已关机的计算机的功能，是IBM公司和Intel公司于1996年10月成立的先进管理性联盟（Advanced Manageability Alliance）的一项成果，它可以让管理员在非工作时间远程唤醒计算机，并使它们自动完成一些管理服务，例如软件的更新或者病毒扫描。
当我们又需要时可随时唤醒它们。
当计算机系统处于关机状态时，其内置的网卡仍然始终处于监控状态，这一点从关机后网卡上的指示灯仍亮着(必须是ATX电源)这一现象就可以得到基本的说明。
因为ATX电源的关闭主要是对CPU的供电切断了，部分电流仍是存在的。
只要电源线仍插上，主板上就可发现有些指示灯仍克着，这就可以证明，关闭主机电源后并没有对主板所有部分切断电源，这与原来的AT结构电源不一样。
处于监控状态的网卡在主机关闭状态下仍不断收集网络唤醒数据包，一旦接收到该数据包，网卡就能激活计算机电源使得计算机系统启动。
但这并不是所有网卡都具有这种功能，是有硬件要求的，不仅是对网卡本身，对计算机的主板、电源等都有相应要求，同时还需借助于一些软件来实现。
因为欲唤醒的计算机处于关机状态，所以根本不可能通过IP地址和计算机名进行区别。
但是每块网卡都拥有其世界惟一的MAC地址，就像每个人有一个身份证号一样。
这个网卡的MAC地址号是识别计算机的惟一定位信息。
知道被唤醒计算机网卡的MAC地址后，在本地计算机上运行远程唤醒软件，向网络中发送带有该网卡MAC地址的特殊wake-up数据包。

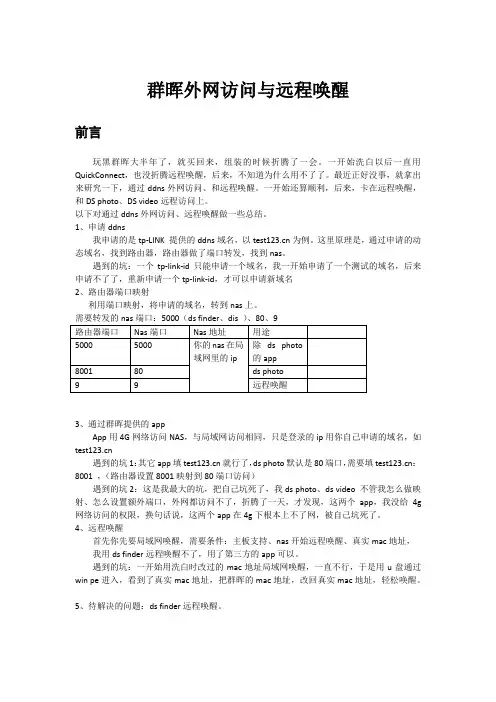

群晖5.2外网访问与远程唤醒
群晖外网访问与远程唤醒前言玩黑群晖大半年了，就买回来，组装的时候折腾了一会。
一开始洗白以后一直用QuickConnect，也没折腾远程唤醒，后来，不知道为什么用不了了。
最近正好没事，就拿出来研究一下，通过ddns外网访问、和远程唤醒。
一开始还算顺利，后来，卡在远程唤醒，和DS photo、DS video远程访问上。
以下对通过ddns外网访问、远程唤醒做一些总结。
1、申请ddns我申请的是tp-LINK 提供的ddns域名，以为例。
这里原理是，通过申请的动态域名，找到路由器，路由器做了端口转发，找到nas。
遇到的坑：一个tp-link-id只能申请一个域名，我一开始申请了一个测试的域名，后来申请不了了，重新申请一个tp-link-id，才可以申请新域名2、路由器端口映射利用端口映射，将申请的域名，转到nas上。
3、通过群晖提供的appApp用4G网络访问NAS，与局域网访问相同，只是登录的ip用你自己申请的域名，如遇到的坑1：其它app填就行了，ds photo默认是80端口，需要填：8001 ，（路由器设置8001映射到80端口访问）遇到的坑2：这是我最大的坑，把自己坑死了，我ds photo、ds video 不管我怎么做映射、怎么设置额外端口，外网都访问不了，折腾了一天，才发现，这两个app，我没给4g 网络访问的权限，换句话说，这两个app在4g下根本上不了网，被自己坑死了。
4、远程唤醒首先你先要局域网唤醒，需要条件：主板支持、nas开始远程唤醒、真实mac地址，我用ds finder远程唤醒不了，用了第三方的app可以。
遇到的坑：一开始用洗白时改过的mac地址局域网唤醒，一直不行，于是用u盘通过win pe进入，看到了真实mac地址，把群晖的mac地址，改回真实mac地址，轻松唤醒。
5、待解决的问题：ds finder远程唤醒。

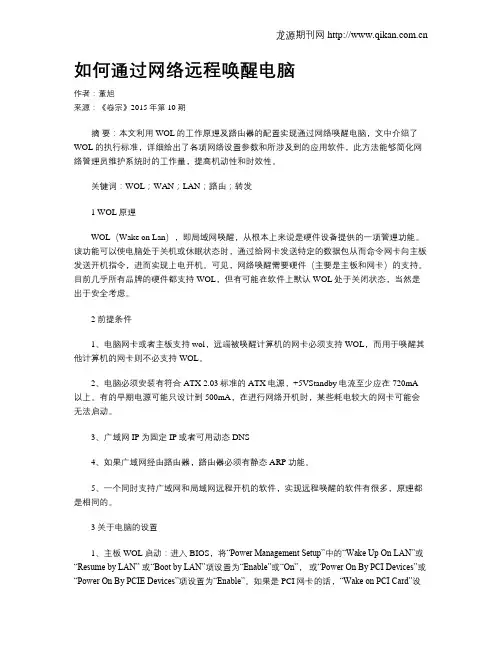

如何通过网络远程唤醒电脑
如何通过网络远程唤醒电脑作者：董旭来源：《卷宗》2015年第10期摘要：本文利用WOL的工作原理及路由器的配置实现通过网络唤醒电脑，文中介绍了WOL的执行标准，详细给出了各项网络设置参数和所涉及到的应用软件，此方法能够简化网络管理员维护系统时的工作量，提高机动性和时效性。
关键词：WOL；WAN；LAN；路由；转发1 WOL原理WOL（Wake on Lan），即局域网唤醒，从根本上来说是硬件设备提供的一项管理功能。
该功能可以使电脑处于关机或休眠状态时，通过给网卡发送特定的数据包从而命令网卡向主板发送开机指令，进而实现上电开机。
可见，网络唤醒需要硬件（主要是主板和网卡）的支持。
目前几乎所有品牌的硬件都支持WOL，但有可能在软件上默认WOL处于关闭状态，当然是出于安全考虑。
2 前提条件1、电脑网卡或者主板支持wol，远端被唤醒计算机的网卡必须支持WOL，而用于唤醒其他计算机的网卡则不必支持WOL。
2、电脑必须安装有符合ATX 2.03标准的ATX电源，+5VStandby电流至少应在720mA 以上。
有的早期电源可能只设计到500mA，在进行网络开机时，某些耗电较大的网卡可能会无法启动。
3、广域网IP为固定IP或者可用动态DNS4、如果广域网经由路由器，路由器必须有静态ARP功能。
5、一个同时支持广域网和局域网远程开机的软件，实现远程唤醒的软件有很多，原理都是相同的。
3 关于电脑的设置1、主板WOL启动：进入BIOS，将“Power Management Setup”中的“Wake Up On LAN”或“Resume by LAN” 或“Boot by LAN”项设置为“Enable”或“On”，或“Power On By PCI Devices”或“Power On By PCIE Devices”项设置为“Enable”。
如果是PCI网卡的话，“Wake on PCI Card”设置为Enable”现在许多主板支持直接通过PCI 插槽向网卡提供 Standby 电源（这类主板的BIOS中往往有“Wake on PCI Card”设置项），这种情况就不需要连接电缆，这也是有些支持远程唤醒的网卡没有WOL接口的原因。
电脑的远程网络唤醒和远程操控
电脑的远程网络唤醒和远程操控随着电脑和网络的普及，人们（严格讲是一部分人）似乎一天也离不开电脑和网络，笔记本电脑可以方便随身携带和使用，Internet网的发展更使人们随处都有条件借助网络而得到所需的资源，但是人们并不以此为满足，特别是有那么一部分人，不仅想随时使用身边的电脑，还想随时使用不在身边的，家里的或是办公室里的电脑，因为有些资源只存在某一台特定的电脑当中，或者想远程操控那些电脑从网上下载大片和音乐（本人就是因为想下载音乐），于是引出了电脑的远程网络唤醒和远程操控的需求。
用本文的标题在Google或百度里搜索一下可以得到很多IT和网络高手们所提供的各种方法和经验，本人只是参照他们的方法实践和试验了一下，与各位网友分享一下实践和试验的体会。
需要说明一下的是本文涉及到的被远程唤醒和操控的电脑是Dell台式机（型号为Inspiron 545S），操作系统是Win7家庭普通版，所用的路由器是TP-LINK的TL- WR846N。
一．电脑的几种基本状态为了实现电脑的远程网络唤醒和远程操控，需要了解电脑除了正常工作以外还有的几种状态：1．关机用鼠标点了关机或是用手按了电脑电源的按键（当电源按钮的功能设为关机时）都会使电脑进入关机状态，电脑处于关机状态就别指望远程网络唤醒了，老老实实到现场用手开机吧。
2．睡眠电脑的睡眠状态正是我们所关心的有可能被唤醒的状态，在此状态下电脑会给内存等必要的硬件供电，以保持你当前运行的程序和系统的程序，当然还要给网卡供电（你需要靠网卡来唤醒睡眠的电脑），睡眠状态可以在几秒钟内使电脑恢复正常工作。
睡眠状态电脑是要耗电的，只是消耗得比正常工作状态要小得多。
3．休眠休眠是电脑将内存中相关程序和数据临时保存到硬盘上，然后断电，下次通电后电脑会将存在硬盘上的相关程序和数据再读入内存，以恢复断电前的工作状态，休眠与睡眠的不同之处在于：a）电脑睡眠状态不会完全断电，而休眠状态会完全断电。
远程唤醒开机技术
电脑远程唤醒开机技术教程目前几乎所有的电脑都支持远程唤醒开机，被唤醒端电脑经过简单的设置就能被唤醒开机。
有朋友担心中充满疑问：为什么电脑明明是关着的，也能通过网络把它唤醒打开？解释一下，一台电脑网卡的唤醒功能被开启后，电脑虽然关机，这块网络也处于待命状态，当从网络传来一个“开机”的网络信号刺激这块网卡时，这个信号立刻传递给电脑主板，电脑就可以像平常开机一样正常进入系统了。
需要注意的是：被唤醒的电脑网卡不能是无线网卡和USB接口的网卡，其它正常的网卡都可以。
因为这种网卡在关机以后，就彻底地去休息了，它不能在非系统环境中工作。
对于唤醒开机来说，都是在被控端（被唤醒电脑上）设置，主控端只用一个唤醒软件就可以，不用任何设置。
首先你得确定你能接触到这台被控电脑，能进行设置，也就意味着你不能随便唤醒一台陌生人的电脑，因为你没有机会在它上面设置任何东西。
在生活中很多人都需要这个技术。
比如家里和单位之间经常远程控制，父母家和自己家之间，朋友之间，单位内部各电脑之间等等，都需要利用远程控制提高效率，甚至实现很高的商用价值。
先说一下大致过程，后面再详细说明各步骤：在被控端电脑上，先进入电脑主板BIOS设置界面，找到电脑网卡的唤醒模式开关，把它设置成启用。
进入windows系统后，查看网卡属性，看一下网卡的唤醒模式的设置情况。
再根据这台电脑的上网环境，设置网卡的内网IP地址。
假如路由器网关的IP地址是192.168.0.1，这台电脑的网卡内网IP设置成192.168.0.99 ，和网关在同一网段就行。
查询一下这台电脑网卡的物理MAC地址，类似00-24-1D-59-76-38这样，再进入路由器设置，进行MAC地址绑定，也就是把00-24-1D-55-76-38这个网卡MAC地址和网卡指定的192.168.0.99这个IP地址绑到一块，便于路由器更好地识别这台电脑。
再在路由器里设置端口映射，有的路由器把这个叫转发规则。
tp-link路由器远程监控配置说明
TP-LINK路由器远程监控配置说明一、路由器调试二、监控软件调试三、软件注册四、远程监控调试一、路由器调试部分1.首先，登陆路由器，输入帐户及密码点确定，进入：TP-LINK路由器初始密码和用户名都是admi n（如下图）2．我们选择到转发规则——虚拟服务器——选择添加新条目3．先查看自己的机器IP地址，开始——运行——输入cmd进入DOS界面，输入ipconfig 查看自己的IP地址我的IP地址是192.168.1.100所以，我在上面的路由器虚拟服务器上设置的是192.168.1.1004．在红色区域输入端口号和IP地址。
5．输入IP地址和端口号，在输入端口号的时候要先选择HTTP，它会自动生成80端口。
再输入一个监控软件默认的端口号，12358由于我们的监控软件上的端口是80和12358两个端口，在设置的时候，要把80和12358两个端口都要设置进去，在设置12358的时候要先将80端口设置上，然后更改为12358端口，然后保存，退出，路由器就设置完了。
二、监控软件调试部分1．首先我们进入到监控软件界面，选择到配置项，点进去后我们就可以看到以下图象：2．选择用户项，新建一个用户名和密码：3.添加完后，我可以在用户界面上看到SUPER下多了一个ie1的用户：监控软件的设置现在就完成了。
将监控软件最小化，继续下面的域名解析工作。
三、软件注册部分1.我们去/注册一个帐号（注：也可以用花生壳或者金万维注册。
）如下图：2.选择免费试用：3.在免费试用处点击进入注册界面：选择同意，然后进入4.将按上面的要求填写完注册信息，然后点确认，就可以进入到下面的界面中。
5.申请二级域名：6.点击进入后填写你的地址：我们就可以注册成功了：7.在WINDOWS版本这里下载客户端。
选择下载……下载完后就可以在你保存的盘下看到以下图片：7.解压缩后我们可以看到下面的图象：8.我们双击WINPIP文件：在用户名称处填写你的用户名及密码，点确定。
局域网内计算机远程唤醒
局域网内计算机远程唤醒、控制和关机当有多台电脑在使用，比如我使用的有：办公室、实验室、家里等，电脑关闭后想用的时候，怎么开启是个问题，比如我在办公室时想查看实验室电脑上的东西。
于是乎，我们要用到计算机的远程唤醒、控制和关机功能。
计算机远程唤醒一、原理简介远程唤醒技术（WOL，Wake-on-LAN），计算机只要处于同一局域网内，就能够被随时启动。
它通过局域网内计算机网卡的MAC地址，用软件发送包含该地址的特殊数据包以唤醒计算机。
二、开机前设置1.被控制计算机的硬件需求实现网络开机，需要主板、网卡、电源3个设备支持。
首先需要查看主板和网卡使用说明书，查看主板和网卡是否支持Wake-up On LAN（WOL）技术，如果支持就说明能够实现远程开机。
另外，电脑必须安装有符合ATX 2.03标准的ATX电源，+5VStandby电流至少应在720mA以上。
其实就目前新配置的计算机而言，一般都支持网络开机。
如果是以前配置的机子就要注意上面的几项内容了。
当然，符合上述硬件的条件后，你的电脑还必须是通电且网络是联通的。
2.CMOS设置首先在启动时按DEL（有的是F2）进入CMOS参数设置。
选择电源管理设置“Power Management Setup”菜单，将“Modem Ring/Wake On LAN”项和“PME Event Wakeup”项均设置为“Enable”，启用该计算机的远程唤醒功能（主板自带网卡的，主板不同，这些选项也不完全相同，如DELL的选项则是“Remote Wake UP”）。
如果是PCI网卡，则需将“Wake on PCI Card”设为“Enable”。
有一些机子还要将WOL电缆的两端分别插入网卡和主板的3芯插座中，将网卡与计算机主板连接起来。
而目前一些板载的网卡就不需要这些设置了。
3.获取被控端网卡的MAC地址在Windows 2000、XP、Win7等系统中，单击“开始→运行”命令，在“运行”对话框中输入“cmd”命令，“确定”后打开命令提示符。
电脑远程开机设置方法
电脑远程开机设置方法远程开机是指通过网络或其他远程方式，远程控制电脑实现开机操作。
在某些特殊情况下，我们可能需要进行远程开机操作，比如在外出时需要远程连接家里的电脑，但家里的电脑处于关机状态。
本文将介绍几种常用的电脑远程开机设置方法，帮助大家轻松实现远程开机操作。
一、路由器远程唤醒。
1. 确认主板支持WOL功能，WOL即远程唤醒功能，需要主板和网卡支持才能实现。
在BIOS设置中找到“Power Management Setup”选项，确认“Wake-on-LAN”选项已经开启。
2. 设置路由器端口映射，登录路由器管理界面，找到“端口映射”或“端口转发”选项，将UDP端口9映射到目标电脑的IP地址。
3. 获取目标电脑MAC地址，在目标电脑上按Win+R组合键打开运行窗口，输入cmd并按回车键打开命令提示符窗口，输入命令“ipconfig /all”并回车，在显示的信息中找到物理地址，即为MAC地址。
4. 使用远程唤醒工具，在外部设备上安装远程唤醒工具，输入目标电脑的IP地址和MAC地址，点击唤醒按钮即可实现远程开机。
二、手机远程开机。
1. 安装远程控制软件，在目标电脑上安装支持远程开机功能的软件，比如TeamViewer、远程桌面等。
2. 绑定账号，在软件设置中绑定远程控制账号，确保目标电脑和远程控制设备使用同一账号登录。
3. 远程开机，在外部设备上打开远程控制软件，选择目标电脑，点击远程开机按钮即可实现远程开机。
三、云服务远程开机。
1. 注册云服务账号，选择一款可实现远程开机功能的云服务，比如小米路由器、TP-LINK路由器等，注册并登录账号。
2. 绑定设备，在云服务平台上绑定目标电脑，确保目标电脑和远程控制设备在同一云服务平台上。
3. 远程开机，在外部设备上登录云服务平台，选择目标电脑，点击远程开机按钮即可实现远程开机。
四、远程开机注意事项。
1. 网络环境，远程开机需要目标电脑和控制设备处于良好的网络环境，确保网络畅通。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
/detail_article_66.html[2013/1/25 12:10:04]
远程唤醒技术 - TP-LINK 服务支持
返回TP-LINK首页
远程唤醒技术
远程唤醒技术(WOL，Wake-on-LAN)，可以通过局域网实现远程开机，无论被访问的计算机离我们有多远、处于什么位置，只要处于 同一局域网内，就都能够被随时启动。 远程唤醒的硬件需求 可被远程唤醒的计算机对硬件有一定的要求，主要表现在网卡、主板和电源上。 1.网卡 能否实现远程唤醒，其中最主要的一个部件就是支持WOL的网卡。我公司的TF-3239是支持WOL的。远端被唤醒计算机的网卡必须支 持WOL，而用于唤醒其他计算机的网卡则不必支持WOL。另外，当一台计算机中安装有多块网卡时，只将其中的一块设置为可远程唤 醒。 2.主板 主板也必需支持远程唤醒，可通过查看CMOS的“Power Management Setup”菜单中是否拥有“Wake on LAN”项而确认。另外，支持远 程唤醒的主板上通常都拥有一个专门的3芯插座，以给网卡供电（PCI2.1标准）。 由于现在的主板通常支持PCI 2.2标准，可以直接通 过PCI插槽向网卡提供+3.3V Standby电源，即使不连接WOL电源线也一样能够实现远程唤醒，因此，可能不再提供3芯插座。主板是 否支持PCI2.2标准，可通过查看CMOS的“Power Management Setup”菜单中是否拥有“Wake on PCI Card”项来确认。 3.电源 若欲实现远程唤醒，计算机安装的必须是符合ATX 2.01标准的ATX电源，+5V Standby电流至少应在600mA以上。 远程唤醒实现前的准备 计算机拥有远程唤醒功能并不等于能够实现远程唤醒，在实现之前，还必须对硬件作必要的连接和设置。 1.CMOS和网卡设置 引导计算机，进入CMOS参数设置。选择电源管理设置“Power Management Setup”菜单，将“Wake up on LAN”项和“Wake on PCI Card”项均设置为“Enable”，启用该计算机的远程唤醒功能。另外还需将TF-3239网卡上的“Wake-on-LAN”功能设置为“Enable”。 2.硬件连接 将TF-3239网卡安装在计算机的PCI插槽中，然后将WOL电缆的两端分别插入网卡和主板的3芯插座中，将网卡与计算机主板连接起 来。如果计算机主板支持PCI 2.2标准，那么，只需开启“Wake on PCI Card”功能就可以了，无须使用WOL电缆连接。启动计算机， 安装网卡驱动程序并进行必要的网络设置、指定IP地址参数。 3.设置用户自动登录 在唤醒远程计算机时，必须能够自动登录，方法如下：如果远程计算机配置为多个用户使用（若为单用户则直接执行下一步），在“控 制面板”中双击“用户”图标，在对话框中删除所有的用户。重新启动计算机，当显示登录对话框时，不输入密码直接单击“确定”。打 开“控制面板”中的“网络”选项，将“主网络登录”选“Microsoft友好登录”或“Windows登录”。选择“Microsoft网络用户”，并单击“属性”按 钮，在弹出的对话框中取消“登录到Windows NT域”复选框的选择。打开“控制面板”中的“密码”项，在出现的“密码属性”对话框中选择“用 户配置文件”标签，选中第一项“此计算机上所有的用户使用相同的首选项和桌面配置”，单击“确定”，重新启动计算机。经过以上几步的 设置，远程计算机在启动时就不会出现登录界面了。 4.测试网卡的MAC地址 通过在计算机上运行winipcfg.exe（WIN95）或ipconfig.exe（WIN98），即可测知网卡的MAC地址。 Winipcfg 依次单击“开始/运行”，键入“winipcfg”并回车，弹出“IP配置”窗口。在下拉列表中选择“PCI Fast Ethernet Adapter”，此时显示在“适配 器地址”栏中的文字即为该网卡的MAC地址。 Ipconfig 在DOS提示符下，运行加“all”参数的ipconfig命令，也可显示网卡的MAC地址。命令格式如下：ipconfig /all 远程唤醒的实现 远程唤醒需要借助相应的软件才能实现。TF-3239需要使用AMD公司的Magic Packet来作为远程唤醒数据包。远程唤醒某台计算机 时，运行“Magic_pkt.exe”程序，出现主窗口。选择“Run Power Management Test”，然后在弹出的对话框中选择“Master Machine”， 继续在对话框中选择“Magic Packet”或“Wakeup Frame”，软件提示“Input Ethernet Address to Match Node ID of Target Machine”(目 标计算机网卡MAC地址)中输入欲唤醒计算机网卡的MAC地址，回车发送。远程计算机自动启动，稍候片刻后即可对其进行操作。 故障的排除 1.启用网卡远程唤醒功能后计算机不能正常启动的解决方法 从计算机主板上移去3针远程唤醒线； 重新启动计算机，运行配置程序设置网卡； 关闭计算机，重新连接3针远程唤醒线； 重新启动计算机。 2.当发送远程唤醒信号后计算机不能被唤醒的解决方法 查看计算机和网卡是否均满足远程唤醒的基本要求； 检查计算机上有关远程唤醒的CMOS设置是否正确； 移去计算机机箱盖，检查3针远程唤醒连接是否正确可靠； 运行配置程序，检查网卡的参数设置是否恰当；
/detail_article_66.html[2013/1/25 12:10:04]
远程唤醒技术 - TP-LINK 服务支持 插上一块已重新对计算机进行检查。
