数控机床常见电气故障分析
数控机床各种常见故障及分析排除方法
数控机床各种常见故障及分析排除方法数控机床是一种高精度的自动化加工设备，常见的故障涉及机械、电气和控制系统等方面。
下面将介绍数控机床常见的故障及分析排除方法。
一、机械故障1.传动系统故障：可能是齿轮损坏、传动链条松动等。
分析排除时需要检查传动部件的磨损程度，并及时更换磨损严重的零件。
2.导轨磨损：导轨磨损会导致机器精度下降，产生噪音。
排除方法为进行导轨的研磨或更换损坏的导轨。
3.润滑系统故障：润滑系统故障可能导致机械部件摩擦不足，引起过热和损坏。
分析排除时需要检查润滑系统的油液是否充足，是否存在堵塞等问题。
二、电气故障1.电气接触不良：电气接触不良会导致机床无法正常运转、控制信号丢失等问题。
分析排除时需要检查电气接线是否牢固，并清理接触点上的脏污。
2.电机故障：电机故障可能导致机床不能运转或运转不稳定。
排除方法为检查电机是否发热、电机线圈是否短路等问题，并及时更换损坏的电机零件。
3.电源故障：电源故障会导致机床无法正常供电。
分析排除时需要检查电源线路是否接触良好，电源开关是否正常。
三、控制系统故障1.控制卡故障：控制卡故障会导致机床无法正常运转或运行偏差。
排除方法为检查控制卡是否松动、焊点是否断开等，并及时更换故障的控制卡。
2.编程错误：编程错误可能导致机床运行轨迹错误或参数设置错误。
分析排除时需要检查程序的逻辑是否正确，并对参数进行调整。
3.传感器故障：传感器故障会导致机床无法正常感知工件位置或状态。
排除方法为检查传感器的连接是否正常，是否需要更换故障的传感器。
在分析和排除故障时，需要注意进行正确的故障现象描述和故障现场检查，充分了解机床的结构和工作原理，根据故障现象进行合理的排查。
此外，定期进行机床的维护保养工作，检查关键部件的磨损情况，及时更换损坏的零件，可以减少故障的发生。
最后，应注意安全操作，遵守机床操作规程，确保人员的人身安全和设备的安全运行。
数控机床电气系统的故障诊断与维修
数控机床电气系统的故障诊断与维修1. 引言1.1 数控机床电气系统的故障诊断与维修数：208引言：数控机床电气系统作为数控机床的重要组成部分之一，承担着控制和驱动机床运动的关键任务。
在数控机床的运行过程中，电气系统往往会出现各种故障，影响机床的正常操作和生产效率。
对数控机床电气系统的故障诊断与维修具有重要的意义。
为了提高数控机床电气系统的故障诊断与维修效率，必须深入了解常见的电气故障类型，掌握有效的故障诊断流程，熟练运用各种故障检测工具，掌握有效的故障维修技巧，并采取有效的故障预防措施。
2. 正文2.1 常见的数控机床电气故障1. 电路短路：电路短路是指电流在不经过负载的情况下通过电路中的两点之间直接传导，导致电路异常工作或直接损坏元器件的现象。
电路短路可能由于电线老化、接线不当或元器件故障等原因引起。
2. 电压不稳：电压不稳是指电源输入的电压波动较大，无法满足数控机床电气系统的正常工作需要。
电压不稳可能导致设备运行不稳定、电器元件损坏甚至影响整个生产过程。
3. 过载：过载是指电路中负载电流超过元器件或导线额定电流的情况。
过载可能导致设备过热、电子元件烧毁，严重时还会引起火灾等问题。
4. 接地故障：接地故障是指设备或线路中出现接地短路或接地断路的问题。
接地故障可能会引起电流异常、设备损坏，甚至影响操作人员的安全。
5. 元件老化：随着数控机床使用时间的增长，部分电气元件会出现老化，如电容、电阻等元件的值发生变化或损坏，导致电路异常工作或故障。
以上是常见的数控机床电气故障，针对这些问题需要及时进行诊断和维修，以保障设备的正常运行。
2.2 故障诊断流程故障诊断流程是数控机床电气系统维修中非常重要的一环，正确的诊断流程可以有效地缩短故障处理时间，提高维修效率。
下面是数控机床电气系统故障诊断的一般流程：1. 收集信息：首先要了解故障发生的具体情况，包括故障现象、发生时间、工作环境等信息。
还要查看相关的设备手册、电路图等资料。
数控机床典型故障诊断与维修
数控机床典型故障诊断与维修一、数控机床常见故障及其原因1. 通讯故障通讯故障是数控机床中比较常见的故障之一。
通讯故障的主要原因包括通讯电缆连接不良、通讯软件设置错误、通讯卡故障等。
这些原因导致的通讯故障会导致数控机床无法正常与上位机进行通讯，从而影响数控机床的工作效率。
2. 电气故障电气故障是数控机床常见的故障之一，主要原因包括电气元件老化、电气接线错误、电气元件损坏等。
电气故障会影响数控机床的正常电气供电，导致数控机床无法正常工作。
3. 传感器故障数控机床中的传感器故障也比较常见，主要原因包括传感器损坏、传感器灵敏度调整不当、传感器连接错误等。
传感器故障会导致数控机床无法准确感知工件位置或运动状态，从而影响数控机床的加工精度。
4. 润滑系统故障润滑系统故障是数控机床常见的故障之一，主要原因包括润滑油不足、润滑系统堵塞、润滑泵故障等。
润滑系统故障会导致数控机床在运行过程中出现摩擦增大、温升过高等问题，影响数控机床的工作效率和使用寿命。
5. 机械传动系统故障二、数控机床故障诊断方法硬件故障诊断是数控机床故障诊断的重要内容之一。
硬件故障诊断主要通过检查、测量、比对数控机床的各个硬件部件来发现故障原因。
比如通过检查通讯电缆连接状态、检测传感器输出信号、测量电气元件的电压电流等方法来诊断数控机床的硬件故障。
3. 综合故障诊断综合故障诊断是数控机床故障诊断的综合性方法，主要通过对数控机床的硬件、软件以及工艺加工情况进行综合分析，找出故障的根本原因。
综合故障诊断需要运用多种故障诊断方法，结合数控机床的实际工作情况进行综合分析，以确保找出故障的准确原因。
硬件故障维修是数控机床故障维修的重要内容之一。
硬件故障维修主要通过更换损坏的硬件部件、重新连接电气接线、调整机械传动系统等方法来修复数控机床的硬件故障。
数控机床故障诊断与维修是数控机床维护管理工作的重要内容，对于保证数控机床的正常工作、提高数控机床的使用寿命具有重要意义。
机床加工中心的常见故障与排除
机床加工中心的常见故障与排除机床加工中心作为一种高效、高精度的加工设备，广泛应用于工业生产中。
然而，由于长时间的使用或操作不当，机床加工中心也会遇到一些故障问题，影响其正常工作。
本文将介绍机床加工中心常见的故障，并提供相应的排除方法。
一、电气故障1. 电机无法启动- 检查电源线路是否正常连接；- 检查电机线路是否短路或断路；- 检查电机过载保护装置是否触发，若触发应及时复位或更换保险丝。
2. 伺服系统异常- 检查伺服电机与驱动器的连接是否良好；- 检查伺服驱动器参数设置是否正确；- 检查伺服电机与驱动器之间的反馈装置是否损坏。
3. 控制系统故障- 检查控制系统的电源和信号线路是否正常；- 检查控制系统中的传感器和开关是否故障；- 若控制系统出现软件故障，可尝试重启或重新安装控制软件。
二、液压故障1. 液压系统漏油- 检查液压管路连接处是否松动，若有松动应及时紧固；- 检查液压缸密封件是否老化或破损，如有问题应及时更换；- 检查液压系统中的油封是否泄漏，若泄漏应更换油封。
2. 液压系统压力异常- 检查液压泵是否正常工作，若不正常应及时修理或更换；- 检查液压系统中的溢流阀是否故障，如有问题应修理或更换；- 检查液压缸的工作行程是否正常，若不正常应调整液压缸的行程。
三、机械故障1. 导轨、滑块卡滞- 清洁导轨和滑块表面的污垢，确保其光滑；- 检查导轨和滑块的润滑系统是否正常；- 如有需要，可考虑更换磨损严重的导轨或滑块。
2. 主轴异响或振动- 检查主轴箱内的润滑油是否充足，若不足应及时添加；- 检查主轴和主轴箱是否磨损或搭扣，如有问题应修理或更换；- 检查主轴的动平衡是否合格，如不合格应进行动平衡校正。
3. 机床加工精度下降- 检查机床工作台和主轴的调整是否准确，对不准确的部分进行调整；- 检查刀具是否磨损或松动，如有问题应及时更换或紧固；- 如有必要，可对机床进行重新校准。
四、其他故障1. 冷却系统故障- 检查冷却液是否充足，若不足应及时添加；- 检查冷却泵是否正常工作，如有问题应修理或更换；- 如发现冷却系统漏水，应检查管路连接处是否松动或密封件是否老化。
数控机床典型故障诊断与维修
数控机床典型故障诊断与维修一、数控机床典型故障1. 伺服电机故障：伺服电机是数控机床的主要驱动元件，如伺服电机出现故障，会导致机床无法正常工作。
常见的伺服电机故障包括：电机运行异常、电机发热、电机无法正常启动等。
2. 数控系统故障：数控系统是数控机床的核心，一旦出现故障，会导致整个数控机床无法正常工作。
常见的数控系统故障包括：程序执行错误、操作界面死机、通讯故障等。
3. 传感器故障：传感器在数控机床中起着重要的作用，它能够感知机床状态并将信息反馈到数控系统。
常见的传感器故障包括：传感器信号异常、传感器损坏等。
4. 润滑系统故障：数控机床在工作过程中需要进行润滑，以减少摩擦、降低磨损。
润滑系统故障会导致机床零部件磨损加剧，影响加工精度和机床寿命。
5. 电气元件故障：数控机床中包含大量的电气元件，如断路器、接触器、继电器等。
这些元件一旦出现故障，会直接影响机床的正常运行。
1. 故障现象分析：当数控机床出现故障时，首先要对故障现象进行分析。
包括故障出现的时间、频率、程度等方面，有助于确定故障的性质和范围。
2. 信息收集：通过观察、询问、检测等方式，收集与故障相关的信息，包括数控系统显示的报警信息、机床运行时的异常声音、异味等。
3. 故障检测：根据故障现象和信息收集的结果，对机床进行检测，包括物理检测和电气检测。
物理检测可以发现机床结构的故障，电气检测可以发现电气元件的故障。
4. 故障定位：通过检测结果，确定故障发生的位置和原因，例如伺服电机故障、数控系统故障、传感器故障等。
5. 分析解决方案：根据故障定位结果，分析可能的解决方案，并进行相应的维修或调整。
1. 伺服电机维修：伺服电机故障通常需要专业的维修人员进行处理，首先要对电机进行检测和分析，确定故障原因，然后进行修复或更换。
2. 数控系统维修：数控系统故障可能是软件问题或硬件问题，软件问题可以通过重新设置参数、升级或更换软件来解决，硬件问题则需要更换故障部件。

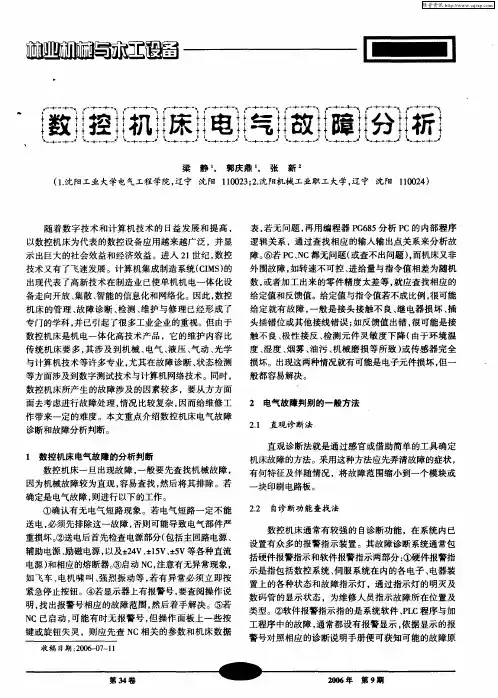

数控机床电气故障分析
固目
≤
≤ ≤ ≤ｔ 圆 匿 蜀ｔ ｔｔ
梁 静 郭庆 鼎 ， 张 ， 新
（． 阳工业大学电气工程 学院， １ 沈 辽宁 沈阳 ｌ０ ２ ；． ｌ０ ３ ２沈阳机械 工业职 工大学， 宁 沈阳 ｌ０２ ） 辽 １０ ４
随着数 字技术 和计算 机技术 的 日益 发展 和提 高 ， 以数控 机床为代表 的数 控设 备应用越来越广 泛 ，并显
示是指包括数控 系统 、 服系统在 内的各 电子 、 伺 电器装
置上的各种状 态和故 障指示灯 ，通过 指示灯 的明灭及 数码管 的显示状 态 ，为维修 人员指示 故障所在位置及 类 型。②软件报警指示指 的是 系统软件 、Ｌ Ｐ Ｃ程序与加 工程序 中的故障 ， 通常都设 有报警显示 ， 据显示 的报 依 警 号对 照相应 的诊 断说 明手册便可获 知可能 的故 障原
示 出巨大的社会效益和 经济效益 。进入 ２ 世 纪 ， ｌ 数控
表。 若无 问题 ， 再用 编程器 Ｐ ６５ 析 Ｐ Ｇ８分 Ｃ的内部程序 逻辑关系 ，通过查找相应 的输入输 出点关 系来分析故 障。 ⑥若 Ｐ Ｎ Ｃ、Ｃ都无 问题 （ 或查不 出问题 ）而机床又非 ，
外围故 障 ， 如转速不可 控 、 进给量与指令值 相差为随机
技术又有 了飞速发展 。计算 机集成制造系统 （ Ｉ ） ＣＭＳ 的 出现代表 了高新技术在制造业 已使单机机 电一体 化设 备走 向开放 、 集散 、 智能的信 息化和 网络化 。因此 ， 数控 机床 的管 理 、 障诊断 、 故 检测 、 维护 与修 理 已经形成 了
专 门的学科 ， 已引起 了很 多工业企业 的重视。但 由于 并
１ 数控机床 电气故 障的分析判断
２ 电气故障判别 的一般方 法
数控机床电气系统故障分析方法
数控机床电气系统故障分析方法摘要:故障分析与诊断是数控机床故障排除过程的最重要环节,分析出了故障原因,问题也就迎刃而解。
因此,故障分析方法对数控电气维修工作十分重要。
关键词:数控维修故障分析设备维修1 数控系统的构成与特点数控机床控制系统主要由总线、CPU、电源、存贮器、操作面板和显示屏、位控单元、PLC单元以及数据I/O单元等组成。
较新的数控系统还包括一个通讯单元,它可完成CNC、PLC的内部数据交换和远程网络的连接。
伺服驱动系统主要包括伺服驱动模块和电机。
位置测量系统主要是采用光栅或伺服电机上安装的增量式位移编码器。
数控系统的主要特点是:(1)可靠性要求高。
数控设备加工精度高,一旦系统发生故障,会造成加工质量和成本的提高;(2)工作环境要求高。
数控设备的加工精度受现场温度、湿度、辐射影响明显。
有些高精密机床要求单独隔离以便于机床环境温度、辐射和湿度调节。
而绝大多数的数控机床安装基础都设置防震沟与外界隔离;(3)接口电路复杂。
控制系统与各驱动模块、检测装置以及执行单元等进行数据实时通讯,接口单元较多,电路比较复杂。
2 故障的分析与诊断故障分析是维修的第一步,设备维护人员应主要从以下方面入手。
(1)调查有何异常。
如异常噪音、电机过热、误动作等。
操作者应尽量保持设备的故障状态,如液晶屏的报警信息、故障指示灯的显示,各部件的停止位置等。
(2)初步判断故障原因。
反推一下故障原因可能导致的设备故障动作或过程,对故障原因进行初步判断。
(3)确定维修步骤。
有些故障液晶显示屏或指示灯会有代码提示,对照设备维修手册或使用说明书,查出该故障的多种可能原因,然后综合分析,逐一排查。
(4)有些故障机床可能没有报警提示,或报警信息是错误的,尤其是早期制造的机床,这就需要维修人员对该机床的控制系统有较深的了解和实践经验,透过现象找出本质原因。
数控系统电气故障的诊断方法有很多,在设备检修时往往需要将多种方法综合利用,逐一排查。
数控线切割机床常见的电气故障及维修
前言随着社会和科学技术的发展，社会生产力的提高，数控设备越来越多地被用到机械加工中来。
了解这些设备的工作原理，及时准确地分析和排除设备故障是我们维修电工必须具备的技能。
数控线切割机床作为现代特种加工的一种重要的设备，它由高频脉冲电源、驱动电源、数控系统及机床电器等几部分组成。
如果不了解工作原理及工作过程，分不清这几者之间的关系对分析和排除机床故障来说将较困难。
本人通过多年对线切割机床的维修，听取了多位线切割操作工的好的建议，吸收了多位电工同行的维修经验，对线切割机床电气故障进行总结和分析，以便让初接触线切割电气维修者少走弯路。
数控线切割机床常见的电气故障及维修线切割数控机床是由高频脉冲对工件形成火花放电，加上切削液的冲洗作用，经数控系统对步进电机的控制拖动来进行加工工件。
线切割机床故障一般常见以下几大类：一是运丝筒故障；二是拖板运行故障；三是高频电源部分故障；四是频繁断丝故障。
由于线切割机床的数控系统，高频电源，驱动电源，机床电器这几部分相互联系，所以在了解了线切割机床工作原理情况下，依据机床电气原理图作全面分析，才能找出故障原因。
下面我以江苏锋陵DK7763型线切割数控机床为例作以分析。
运丝筒故障运丝筒故障主要有运丝筒不换向或丝筒冲出；运丝筒不运转或断丝后不停转。
一运丝筒不换向或运丝筒冲出。
运丝筒不换向是由于丝筒换向开关SQ1或SQ2故障，FU4、FU5其一烧坏使丝筒电机缺相，继电器KA1触点接触不良使丝筒电机缺相等几个原因造成（见附图一）。
丝筒冲出是在运丝筒电机不换向且限位开关SQ3未断开所至（见附图一）。
二运丝筒不运转或断丝后不停转。
此故障原因有多种情况，故障分析较复杂，且若断丝以后丝筒不停转将会使钼丝绕乱而造成不必要的损失。
分析附图一可知若电源和接触器KM2无故障，运丝筒启停是由SB1、KA3、SQ3、SB3、SB4触点决定，SB1、SB3、SB4是常闭或常开按钮，SQ3是限位开关，故障容易排除。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数控机床常见电气故障分析
1.电源故障
电源是维持数控机床正常运行的前提，同时也是常见故障之一，现在大部分的数控机床电子系统受电流电压等因素影响，电源系统在运行时，经常会出现电力供电问题。
一旦生产过程中出现意外，势必会对电源运行安全性造成影响，出现电气系统死机故障，使得数据库内信息丢失，严重的甚至会造成整个机床系统瘫痪。
针对此类问题，在数控机床安装时，应设置独立的配电箱，将本系统与其他电器系统区分开，部分电网供电稳定性较差的区域应设置三相交流稳压设备。
电源要确保其接地良好，不会在运行过程中出现漏电或者串电等问题，如果选择用三相五线的设计方式，要将中线与接地分开设置。
2.短路故障
在系统运行时电势两点不正确直接陪碰接，或者是接通电阻非常小导体时，将不需要接通的线路接通，使得电路内电阻降低出现短路故障。
一旦数控机床系统出现短路故障，会使得操作控制系统执行程序混乱，如果不能及时处理甚至会使得系统失控，必须要停车检修。
诱发短路故障产生的原因比较多，如元件绝缘老化、受潮损坏以及接触器或者
继电器连锁失效等，主要表现为电源短路与电器短路两种。
其中，电源短路时电流不会流经用电器，而是直接通过导线从正极流回负极，对电源运行安全存在较大隐患。
而电器短路即系统内部分电路短路，将一根导线连接在电器两端位置，会造成电器设备被短路，使得电器被烧毁，针对此类故障可以通过分段断开电路的方式来进行故障检测与排除。
3.控制器故障
此类故障发生的原因主要是因为触电烧灼，影响线路接触效果，尤其是对于开关部件来说，系统所用开关要保证其负荷量满足运行需求，减少继电器使用数量。
数控机床系统中继电器应用数量越多，则其诱发故障发生的概率越高，并且存在很多不易察觉的故障隐患，很容易出现电器故障。
因此在系统设计安装时，必须要做好继电器的管理，确保其设计的合理性，并且在后期使用过程中需要安排专业技术人员进行全面检修养护，为机床营造一个良好的运行环境，消除存在的各类故障隐患。
通过巡查发现存在的故障并及时处理。
