基于10GEPON的IPTV可控组播的实现方式研究
加入成功消息
join
判断权限： 禁止
join 加入失败消息
主机 1 离
开
过
程
带上端口号 vlan
leave GS query GS query
如果正常离开
leave 下发规则 GS query GS query
如果正常离开
判断是否为 最后组成员
leave 离开消息
leave
General query
2011年第 35 卷第 03 期（总第 353 期）
85
Wide band network
宽带网络
在 图 1 中 ，10 G EPON 系 统 的 光 线 路 终 端 （OLT） 设 备 通 过 业 务 路 由 器 （SR）和 宽 带 接 入 服 务 器 （BRAS）接 入到 IPTV 网，光分配网络（ODN）中的分光器采用 1∶128 分光器。 光网络单元（ONU）根据 FTTH 和 FTTB 两种不 同的应用场景分别选用单用户单 元（SFU）的 ONU 和多 住户单元（MDU）的 ONU，其中，家庭网关单元（HGU）实 现了单用户单元（SFU）的 ONU 和家庭网关（HGW）综合 功能。 通过家庭网关（HGW）分别连接电话机、计算机和 电视机，实现语音、数据和 IPTV 视频的多业务承载。
10 G EPON OLT 的 上 联 端 口 担 当 用 户 主 机 的 角 色 ， 下联端口担当组播路由器的角色， 即 10 G EPON OLT 的 上 联 接 口 卡 上 的 IGMP Proxy 相 对 于 连 接 在 上 联 端 口 上 的组播路由器而言是一台用户主机， 响应组播路由器的 查 询 任 务 ；10 G EPON OLT 的 PON 接 口 卡 上 的 IGMP Proxy 相对于连接在 PON 口上的用 户主机而言是一台组 播路由器，可以执行查询任务。
10G EPON解决方案
10G EPON解决方案一、引言随着互联网的高速发展和用户对宽带需求的不断增长，传统的1G EPON已经不能满足用户对高速、稳定、可靠的网络连接的需求。
因此，10G EPON作为下一代EPON技术，成为了解决这一问题的有效方案。
本文将详细介绍10G EPON解决方案的相关技术和应用。
二、技术原理1. EPON简介EPON（Ethernet Passive Optical Network）是一种基于以太网技术的被动光纤网络，它通过光纤传输数据，将用户与网络服务提供商之间的距离扩展到数十公里。
EPON采用了点对多点的拓扑结构，光线被分配到多个用户终端上。
2. 10G EPON技术10G EPON是在传统的1G EPON基础上进行了升级，提供了更高的传输速率和更大的带宽容量。
它采用了WDM（Wavelength Division Multiplexing）技术，将上行和下行数据分别传输在不同的波长上，从而实现了同时传输10Gbps的数据。
3. 10G EPON的主要特点- 高速传输：10G EPON提供了10Gbps的传输速率，满足了用户对高速网络连接的需求。
- 高带宽容量：10G EPON的带宽容量更大，能够支持更多的用户同时访问网络，提高了网络的承载能力。
- 兼容性：10G EPON与现有的EPON设备兼容，可以无缝升级。
三、应用场景1. 宽带接入10G EPON可以用于提供宽带接入服务，满足用户对高速网络的需求。
用户可以通过10G EPON接入网络，享受高速、稳定的网络连接。
2. 数据中心数据中心对网络带宽和传输速率的要求非常高。
采用10G EPON解决方案可以满足数据中心对高速、大容量网络的需求，提高数据中心的运行效率和可靠性。
3. 视频监控视频监控需要传输大量的视频数据，对网络带宽和稳定性要求较高。
使用10G EPON技术可以实现高清、实时的视频传输，提供更好的监控效果。
四、部署方案1. 网络架构10G EPON网络架构包括OLT（Optical Line Terminal）、ONU（Optical Network Unit）和光分纤器。
10G EPON解决方案
10G EPON解决方案一、概述10G EPON（Ethernet Passive Optical Network）解决方案是一种基于以太网技术的被动光纤网络，旨在提供高速、高带宽的数据传输服务。
该解决方案采用了光纤传输技术，通过光纤将数据从中心节点传输到终端用户，实现了高速宽带接入。
二、技术原理1. 光纤传输：10G EPON解决方案利用光纤作为传输介质，通过光信号的传输实现数据的高速传输。
光纤具有低损耗、大带宽等优点，能够满足高速数据传输的需求。
2. EPON技术：EPON（Ethernet Passive Optical Network）是一种基于以太网技术的光纤传输网络。
EPON网络由OLT（Optical Line Terminal）和ONU（Optical Network Unit）组成，OLT负责数据的发送和接收，ONU负责数据的接收和发送。
3. 10G技术：10G EPON解决方案采用了10Gbps的传输速率，能够满足大容量、高带宽的数据传输需求。
10G技术能够实现更快的数据传输速度，提供更好的用户体验。
三、方案特点1. 高带宽：10G EPON解决方案提供了10Gbps的传输速率，能够满足大容量、高带宽的数据传输需求。
用户可以享受到更快的上网速度和更好的网络体验。
2. 灵便性：10G EPON解决方案可以根据用户需求进行灵便的扩展和升级。
用户可以根据实际情况选择不同的OLT和ONU设备，以满足不同规模和需求的网络部署。
3. 高可靠性：10G EPON解决方案采用了冗余设计和多路径传输，提高了网络的可靠性和稳定性。
即使浮现单点故障，也能够保证网络的正常运行。
4. 易于管理：10G EPON解决方案提供了简单易用的管理界面，用户可以通过该界面进行网络的配置、监控和故障排除。
管理人员可以轻松地管理和维护网络设备。
四、应用场景1. 家庭宽带接入：10G EPON解决方案可以提供高速、高带宽的宽带接入服务，满足家庭用户对高清视频、在线游戏等高带宽应用的需求。
10G EPON解决方案

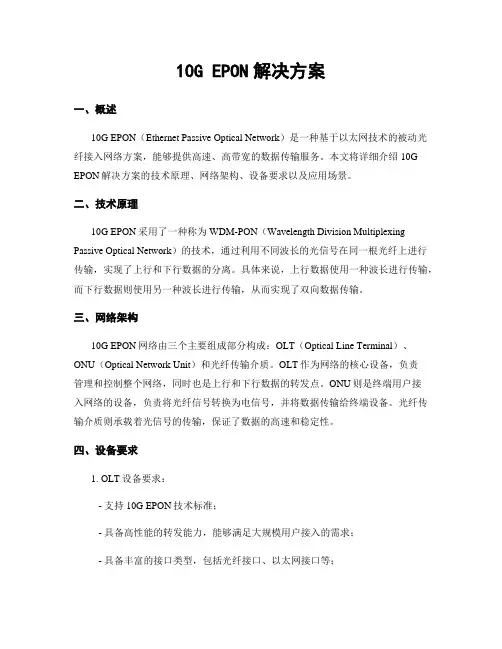

10G EPON解决方案一、概述10G EPON（Ethernet Passive Optical Network）是一种基于以太网技术的被动光纤接入网络方案，能够提供高速、高带宽的数据传输服务。
本文将详细介绍10G EPON解决方案的技术原理、网络架构、设备要求以及应用场景。
二、技术原理10G EPON采用了一种称为WDM-PON（Wavelength Division Multiplexing Passive Optical Network）的技术，通过利用不同波长的光信号在同一根光纤上进行传输，实现了上行和下行数据的分离。
具体来说，上行数据使用一种波长进行传输，而下行数据则使用另一种波长进行传输，从而实现了双向数据传输。
三、网络架构10G EPON网络由三个主要组成部分构成：OLT（Optical Line Terminal）、ONU（Optical Network Unit）和光纤传输介质。
OLT作为网络的核心设备，负责管理和控制整个网络，同时也是上行和下行数据的转发点。
ONU则是终端用户接入网络的设备，负责将光纤信号转换为电信号，并将数据传输给终端设备。
光纤传输介质则承载着光信号的传输，保证了数据的高速和稳定性。
四、设备要求1. OLT设备要求：- 支持10G EPON技术标准；- 具备高性能的转发能力，能够满足大规模用户接入的需求；- 具备丰富的接口类型，包括光纤接口、以太网接口等；- 具备完善的管理和控制功能，支持远程配置和故障排除。
2. ONU设备要求：- 支持10G EPON技术标准；- 具备高灵敏度的光接收能力，能够适应不同光纤传输距离的需求；- 具备多种接口类型，包括以太网接口、电话接口等，以满足不同终端设备的接入需求；- 具备低功耗和小型化的特点，方便安装和维护。
3. 光纤传输介质要求：- 具备低损耗和低衰减的特点，保证信号的传输质量；- 具备高带宽和大容量的特点，能够满足大规模用户接入的需求；- 具备良好的抗干扰性能，能够在复杂的环境中稳定运行。
10G EPON解决方案

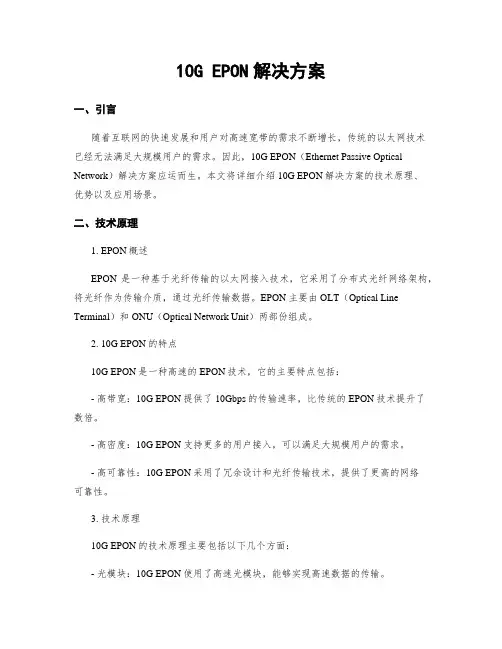

10G EPON解决方案一、引言随着互联网的快速发展和用户对高速宽带的需求不断增长，传统的以太网技术已经无法满足大规模用户的需求。
因此，10G EPON（Ethernet Passive Optical Network）解决方案应运而生。
本文将详细介绍10G EPON解决方案的技术原理、优势以及应用场景。
二、技术原理1. EPON概述EPON是一种基于光纤传输的以太网接入技术，它采用了分布式光纤网络架构，将光纤作为传输介质，通过光纤传输数据。
EPON主要由OLT（Optical Line Terminal）和ONU（Optical Network Unit）两部份组成。
2. 10G EPON的特点10G EPON是一种高速的EPON技术，它的主要特点包括：- 高带宽：10G EPON提供了10Gbps的传输速率，比传统的EPON技术提升了数倍。
- 高密度：10G EPON支持更多的用户接入，可以满足大规模用户的需求。
- 高可靠性：10G EPON采用了冗余设计和光纤传输技术，提供了更高的网络可靠性。
3. 技术原理10G EPON的技术原理主要包括以下几个方面：- 光模块：10G EPON使用了高速光模块，能够实现高速数据的传输。
- 光纤传输：10G EPON通过光纤传输数据，光纤具有低损耗、高带宽的特点。
- OLT和ONU通信：OLT和ONU之间通过光纤进行通信，实现数据的传输和交换。
三、优势1. 高速传输：10G EPON提供了10Gbps的传输速率，比传统的EPON技术提升了数倍，可以满足用户对高速宽带的需求。
2. 高带宽：10G EPON支持更多的用户接入，可以满足大规模用户的需求，提供更好的用户体验。
3. 高可靠性：10G EPON采用了冗余设计和光纤传输技术，提供了更高的网络可靠性，减少了网络故障的发生。
4. 灵便性：10G EPON支持灵便的网络拓扑结构，可以根据实际需求进行扩展和调整。
10GEPON解决方案
10GEPON解决方案10G EPON（Ethernet Passive Optical Network）是一种基于以太网的被动光纤网络技术，可以提供高带宽和高效的数据传输服务。
在本篇文章中，我们将详细介绍10G EPON解决方案，并阐述其优势和应用场景。
一、10GEPON概述10G EPON是一种集成了以太网和光传输技术的解决方案，它基于IEEE 802.3ah标准，通过光纤传输数据和信号。
10G EPON支持高达10Gbps的上行和下行带宽，适用于各种应用场景，如家庭、企业和运营商网络。
二、10GEPON解决方案的优势1. 高带宽：10G EPON提供高达10Gbps的带宽，可以满足大规模数据传输和高速互联网接入的需求。
它支持高清视频、在线游戏、云计算等大流量应用，为用户提供优质的网络体验。
2.高效能：10GEPON采用了以太网技术，具有良好的扩展性和互操作性。
它可以与其他以太网设备无缝连接，实现灵活的网络拓扑结构和资源共享。
同时，10GEPON的技术成熟，具有稳定可靠的性能。
3.高可靠性：10GEPON采用了光纤传输，不受电磁干扰和信号衰减影响。
它可以在长距离传输数据，保持信号的稳定和可靠性。
此外，10GEPON的网络拓扑结构简单，减少了故障点和单点故障的概率。
4.低成本：10GEPON采用被动光纤分配技术，不需要电力供应和主动设备，降低了设备和维护成本。
同时，10GEPON的技术标准统一，减少了研发和运营成本。
三、10GEPON解决方案的应用场景1.家庭网络：随着家庭智能化和高清视频的普及，家庭网络对带宽的需求越来越大。
10GEPON可以提供高速、稳定的网络连接，支持家庭终端设备的互联和数据传输。
2.企业网络：企业网络需要满足大规模数据传输、高效的数据处理和安全性等需求。
10GEPON可以提供高带宽和高效能的网络接入，支持企业内部通信、数据中心连接和云计算服务。
3.运营商网络：运营商需要提供高速、可靠的互联网接入服务。
10G EPON解决方案
10G EPON解决方案一、背景介绍随着互联网的快速发展和用户对高速宽带的需求不断增加，传统的光纤接入技术已经无法满足用户的需求。
而10G EPON（Ethernet Passive Optical Network）解决方案作为一种高速宽带接入技术，能够提供高达10Gbps的带宽，成为了当前最为先进的光纤接入技术之一。
二、技术原理10G EPON解决方案基于以太网技术，采用了波分复用技术（WDM）和无源光网络技术（PON）相结合的方式。
具体而言，它使用了一根单模光纤作为传输介质，通过光分复用技术将上行和下行的信号分别在不同波长上进行传输，从而实现了光纤的共享。
在用户端，通过光网络单元（ONU）与光路线终端（OLT）进行通信，实现了高速宽带接入。
三、技术特点1. 高速宽带：10G EPON解决方案能够提供高达10Gbps的带宽，满足了用户对高速宽带的需求，可以同时支持高清视频、在线游戏、大容量文件传输等多种应用。
2. 高效可靠：10G EPON采用了波分复用技术，实现了光纤的共享，提高了光纤的利用率。
同时，它还具备高可靠性，能够在光纤链路中实现光纤故障的自动检测和恢复，确保了网络的稳定运行。
3. 灵便扩展：10G EPON解决方案支持多种业务接入方式，可以灵便地满足不同用户的需求。
同时，它还支持网络的动态带宽分配，可以根据用户的实际需求进行带宽分配，提高了网络资源的利用率。
4. 低成本：10G EPON解决方案采用了无源光网络技术，不需要使用光电转换设备，减少了设备的成本。
同时，它还支持光纤的共享，减少了光纤的使用量，进一步降低了网络建设的成本。
四、应用场景1. 家庭宽带接入：10G EPON解决方案可以提供高速宽带接入，满足家庭用户对高清视频、在线游戏等高带宽应用的需求。
2. 企业接入：10G EPON解决方案可以为企业用户提供高速、稳定的宽带接入，满足企业对大容量文件传输、视频会议等应用的需求。
10G EPON解决方案
10G EPON解决方案概述：10G EPON（Ethernet Passive Optical Network）是一种基于以太网的被动光纤接入技术，它提供了高带宽、高速率的网络连接。
本文将详细介绍10G EPON解决方案的技术原理、优势和应用场景。
一、技术原理：10G EPON采用了分时多路复用（TDM）技术，通过光纤传输数据和信号。
它利用了光纤的高带宽特性，将光信号转换为电信号，实现高速率的数据传输。
在10G EPON系统中，OLT（Optical Line Terminal）和ONU（Optical Network Unit）是核心设备。
OLT负责与上层网络连接，将数据传输到ONU，而ONU则提供网络接入服务。
二、优势：1. 高带宽：10G EPON提供了10Gbps的传输速率，满足了现代网络对大带宽的需求。
2. 高可靠性：由于EPON采用了光纤传输，光纤的抗干扰性能强，能有效减少信号衰减和噪声干扰。
3. 灵便性：10G EPON支持多种业务接入，可以满足不同用户的需求，如语音、视频和数据传输等。
4. 成本效益：相比于其他传输技术，10G EPON的设备和维护成本较低，适合大规模部署。
三、应用场景：1. 宽带接入：10G EPON可用于提供高速宽带接入服务，满足用户对高速互联网的需求。
2. 数据中心：10G EPON可用于数据中心的互联，实现高速、稳定的数据传输。
3. 企业网络：10G EPON可用于企业内部网络的建设，提供高带宽和高可靠性的网络连接。
4. 智能家居：10G EPON可用于智能家居系统的建设，实现智能设备之间的高速通信。
四、部署流程：1. 设计网络拓扑结构：根据实际需求，设计网络拓扑结构，确定OLT和ONU的部署位置。
2. 安装光纤：在拓扑结构确定后，进行光纤的安装和连接，确保信号传输的畅通。
3. 配置OLT和ONU：对OLT和ONU进行配置，设定相关参数，确保设备能够正常工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
海外运营商 10G PON进展
Operators
Verizon
Activity
•2009年与华为完成了10G GPON 与现网GPON共存的测试。. • 2010年与 ALU启动了10G GPON的实验室测试. •2010年同时启动了与华为和ALU的10G GPON实验室测试. •2010在中东地区启动了第一个10GPON的实验室测试 •2011年4月份完成了10G GPON的实验室测试. •在现网ODF布放 WDM1r方便网络兼容未来的10G GPON. •2010完成了10G GPON 原型机演示和样机实验室测试 •2011年2月份完成了10 GGPON实验室测试 •2010年完成了10GPON原型机验证和实验室测试 •2010年完成了10GPON原型机验证和实验室测试
华为保密信息，未经授权禁止扩散
HUAWEI TECHNOLOGIES CO., LTD.
Page 11
TWDM PON波长规划
O波段
S波段
C波段
L波段
关于堆叠PON波长规划，当前有两种方案，待标准最终确定： 1、独立波段（C波段）；2、与10G PON 共波段（L波段） 采用C波段和L波段均可实现与G/EPON共用ODN，成本相差不大 若采用L波段，将与10G PON下行波长产生冲突
华为保密信息，未经授权禁止扩散
HUAWEI TECHNOLOGIES CO., LTD.
Page 5
10G PON关键技术：QOS
OLT
GEM Port
ONT
GEM Port 业务流1 业务流2 业务流3
OLT
业务流1
ONT
T-CONT
端口
业务流2 业务流3
10G GPON ：基于T－COUNT和GEM-Port的精细化调度
EPON
1G
10G EPON
EPON也想走向全球互通
2012.6 完成
尚无规划
技术规范: 802.3av
SIEPON
管理、全球互通规范
HUAWEI TECHNOLOGIES CO., LTD.
华为保密信息，未经授权禁止扩散
Page 3
10G PON国际标准概况
10G GPON标准 G.987. G.988
10G EPON ：基于以太网业务流的调度
Best-effort bandwidth
Fixed bandwidth
10G GPON ：采用T-CONT进行上行带宽分配，定义了5 种带宽类型和T－CONT定义了5种类型
HUAWEI TECHNOLOGIES CO., LTD.
10G EPON ：只定义了尽力而为和固定带宽两 种类型
GPON
2.5G
10G GPON
G987: 技术规范 G988: 管理、全球互通规范
共ODN
注：目前40G TWDM PON获得全部 FSAN运营商的支持票，极有可能在 NGA2技术方案竞争中胜出
IEEE EPON标准进展
2004 2009.9 完成 共ODN
•大体上看：802.3av = G.987 SIEPON = G.988 •SIEPON(ServiceInteroperability in EPON): EPON业务互操作标准
缺 点
ODN局端有变动：需在OLT侧添加WDM（可放 在ODF上）及光纤 共存情况下，不能释放GPON OLT单板
HUAWEI TECHNOLOGIES CO., LTD.
华为保密信息，未经授权禁止扩散
Page 7
GPON
EPON
GPON
10G GPON
TDM 方式（替换）
WDM 方式（叠加）
华为保密信息，未经授权禁止扩散
Page 2
10G PON及NG PON标准制定情况
ITU-T GPON标准进展
2004 2010.6 完成 共ODN NGA2: 2012Q1完成白皮书 2012Q1启动标准立项 NGA2: 40G TWDM PON WDM PON OFDM PON OCDMA PON
HUAWEI TECHNOLOGIES CO., LTD.
华为保密信息，未经授权禁止扩散
Page 4
10G PON关键规格
项目
速率注1 波长注2 共存方式 光功率预算 最大传输距离注3 上行线路编码
注：
1. 2. 3.
10G GPON （XGPON1）
10G下行/2.5G上行 下行1575-1580nm / 上行1260-1280nm 下行WDM、上行 WDMA
供应商 新飞通 光模块 10G EPON OLT (PRX30, XFP) 10G EPON ONU (PRX30 SFP+) 10G GPON OLT (N2a, XFP) 10G GPON ONU (SFP+) 高意 10G EPON OLT (PRX30, XFP) 10G EPON ONU (PRX30 SFP+) 10G GPON OLT (N2a, XFP) 10G GPON ONU (SFP+) 海信 10G EPON OLT (PRX30, XFP) 10G EPON ONU (PRX30 SFP+) 10G GPON OLT (N2a, XFP) 10G GPON OLT (N1, XFP) 10G GPON ONU (SFP+) 索尔思 10G EPON OLT (PRX30, XFP) 10G EPON ONU (PRX30 SFP+) 10G GPON OLT (N2a, XFP) 10G GPON OLT (N1, XFP) 10G GPON ONU (SFP+) WTD 10G EPON OLT (PRX30, XFP) 10G EPON ONU (PRX30 SFP+) 10G GPON OLT (N2a, XFP) 10G GPON ONU (SFP+) 量产时间 2011.09 2011.08 2012.02 2012.02 2011.09 2011.04 2012.Q2 2012.Q1 2011.09 2011.04 2012.01 2011.11 2011.08 2011.11 2011.06 2012.03 2011.12 2011.06 2012.Q2 2011.11 2012.Q3 2011.11
HUAWEI TECHNOLOGIES CO., LTD.
华为保密信息，未经授权禁止扩散
Page 12
TWDM PON技术——波长动态管理
PR30 ONU PRX30 ONU N2a ONU
当前G/EPON
PR30 OLT PRX30 OLT N2a OLT
当前G/EPON
HUAWEI TECHNOLOGIES CO., LTD.
华为保密信息，未经授权禁止扩散
Page 9
后10G PON技术，演进路线已逐步清晰
1G/2.5G 10G 40G
10G EPON
非对称
10G 下行/1G 上行 下行1575-1580nm / 上行1260-1360nm 下行WDM、上行TDMA
对称
10G 下行/10G 上行 下行1575-1580nm / 上行1260-1280nm 下行WDM、上行TDMA
N1：29 N2：31 E：33 or 35 20km@1:64 10km@1:128 NRZ
PT
Etisalat
BT FT TI Telefonica DT
海外运营商目前主要对10G GPON进行测试和实验室验证 海外运营商主要关注10G GPON
华为保密信息，未经授权禁止扩散
HUAWEI TECHNOLOGIES CO., LTD.
Page 8
10G PON光模块具备量产能力，成本依然高昂
互通 (G.987.4) OMCI (G.988) TC层 (G.987.3) 物理层 (G.987.2) G.987.1总体需求
10G EPON标准 802.3av
OAM （未讨论）
数据链路层 （未讨论）
物理层
10G GPON ：定义了总体需求、物理层、TC层、OMCI及互通标准，10G GPON标准非常完善。 10G EPON ： 定义了物理层，数据链路层和OAM标准复用EPON标准，互通标准由运营商自行定义。
Page 6
华为保密信息，未经授权禁止扩散
10G PON关键技术：演进
10G EPON
10G EPON
10G GPON
WDM
EPON
TDM 方式（替换方式）
WDM 方式（叠加方式） 说 明 优 点
说 明
优 点 缺 点
EPON网络中某用户升级时，直接将该用户所 在的EPON OLT口更换成10G EPON OLT口
2013-6-20
Security Level:
10G PON解决方案汇报
HUAWEI TECHNOLOGIES Co., Ltd. Huawei Confidential
汇报提纲
10G PON技术和产业进展
华为10G PON解决方案进展
10G PON部署方案探讨
HUAWEI TECHNOLOGIES CO., LTD.
80/120G
带宽
TDM
PON ODN不变
10G PON Uni-PON PON+WDM
单波长40G PON ODN不变 TWDM PON 4~8λ/10G
成本高，技术复杂，目前无任何 设备家支持，也无运营商需求。 FSAN/ITU-T NGA2关注重点
TDM + WDM TDM ×WDM
需改动现有ODN
