热网水力工况实验报告
热网水力工况实验报告热网水力工况实验报告实验一热网水力工况实验一、实验目的1．了解不同水力工况下热网水压图的变化情况，巩固热水网路水力工况计算的基本原理。
2．能够绘制各种不同工况下的水压图。
3．了解和掌握热网水力工况分析方法，验证热网水压图和水力工况的理论。
二、实验原理在室外热水网路中，水的流动状态大多处于阻力平方区。
流体的压力降与流量、阻抗的关系如下：流体压降与流量的关系?P?SV2 ?H?SHV2并联管路流量分配关系V1:V2:V3?水力失调度X?V变V正常1s1?P变:1s2?:1s3?H变?H正常P正常式中?P——管网计算管段的压力降，Pa；H——管网计算管段的水头损失，mH2O；3V——网路计算管段的水流量m/h；S——管路计算管段的阻力数，Pa/(m3/h)2；SH——管路计算管段的阻力数，mH2O/(m3/h)2；V变—工况变化后各用户的流量m3/h；V正常—正常工况下各用户的流量m3/h；?P变?H变，—工况变化后各用户资用压力；?P正常?H正常，—正常工况下各用户的资用压力；三、实验设备及实验装置1、测压玻璃管2、阀门3、管网（以细水管代替暖气片）4、锅炉（模型）5、循环水泵6、补给水箱7、稳压罐8、膨胀水箱9、转子流量计图1 热网水力工况实验台示意图四、实验步骤1．运行初调节先打开系统中的手动放气阀，然后启动水泵。
待系统充满水，膨胀水箱水位到达所需的定压高度后，关闭阀门L，保持水箱水位稳定。
调节供水干管和各支管（代表用户）的阀门，使各节点之间有适当的压差，待系统稳定后记录各点的压力和流量，并依此绘制正常工况水压图。
2．节流总阀门缓慢关小供干管上的总阀门A，待系统稳定后，记录新工况下各点的压力和水流量，绘制新水压图，并与正常水压图进行比较。
3．节流供水干管中途阀门将总阀A恢复原状，使水压图变回正常工况，不一定强求与原来的正常水压图完全吻合，待系统稳定后，记录下各点的压力和水流量。
循环水实验报告
一、题目：循环水、低温水沉淀实验二、目的：通过选用不同的絮凝剂，对循环水、低温水中的悬浮物进行絮凝沉淀，比较沉淀效果，为我公司循环水、低温水的水质处理提供参考依据。
三、原理：絮凝剂中的胶质体与水中悬浮物结合形成体积较大的絮状沉淀物。
四、实验人员：李欢、郭鹏、蔡丁丁、郭俊斌五、实验材料：洗煤用复合絮凝剂、化产生化用复合絮凝剂、汾阳提供复合絮凝剂、我公司现循环水、低温水。
六、实验过程：实验按照实验方案分三批进行。
每批分别采用一种絮凝剂，分别对循环水、低温水做五个样，循环水、低温水实验同时进行。
每做一遍用时一天。
七、实验步骤1）标注：分别将烧杯、量筒、称量瓶进行标注，以便实验时对号入座。
2）取样：在做实验前，分别取循环水、低温水足量。
3）分样：分别将循环水、低温水分为500ml的小样各15份。
4）加药：将15份小样分为5组，第一组为不加药样，第二组为加絮凝剂样（洗煤絮凝剂为2g，另外两种絮凝剂为2ml，以下类同）。
第三组为3g(3ml), 第四组为3.5g(3.5ml), 第五组为4g(4ml).5）搅拌：将加药后的样品用搅拌器搅拌2分钟。
6）静置：搅拌后的样品（每组三个）分别静置1小时、2小时、3小时。
7）取上清液：静置时间结束后，分别取上清液50ml。
8）过滤：将上清液过滤，由于过滤较慢，采用抽滤。
9）滤纸的烘干与称量：在做以上步骤过程中，将所需30份滤纸分别装入30个称量瓶中，放入105℃的烘箱中烘两小时。
两小时后取出放入干燥器中，恒重至常温时，称量每份称量瓶及滤纸的重量，并做原始记录。
10）抽滤后滤纸的烘干与称量：将过滤后的滤纸放入对应称量瓶中，按照步骤9进行烘干、恒重、称量、记录。
11）悬浮物计算：悬浮物（mg/l）=（抽滤后的重量－抽滤前的重量）÷50×106。
12)拍照对比：将实验沉淀效果进行拍照对比，作为实验资料留存。
八、实验数据：见附表九、数据分析：1)第一批试验用洗煤用絮凝剂。
热网相关试验方案

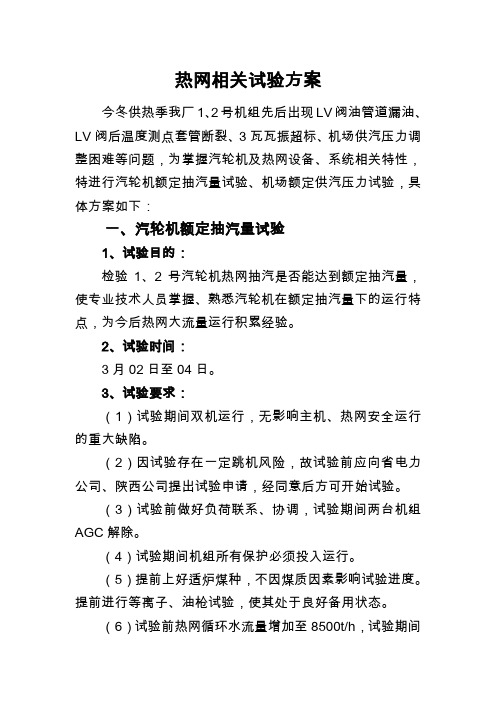

热网相关试验方案今冬供热季我厂1、2号机组先后出现LV阀油管道漏油、LV阀后温度测点套管断裂、3瓦瓦振超标、机场供汽压力调整困难等问题，为掌握汽轮机及热网设备、系统相关特性，特进行汽轮机额定抽汽量试验、机场额定供汽压力试验，具体方案如下：一、汽轮机额定抽汽量试验1、试验目的：检验1、2号汽轮机热网抽汽是否能达到额定抽汽量，使专业技术人员掌握、熟悉汽轮机在额定抽汽量下的运行特点，为今后热网大流量运行积累经验。
2、试验时间：3月02日至04日。
3、试验要求：（1）试验期间双机运行，无影响主机、热网安全运行的重大缺陷。
（2）因试验存在一定跳机风险，故试验前应向省电力公司、陕西公司提出试验申请，经同意后方可开始试验。
（3）试验前做好负荷联系、协调，试验期间两台机组AGC解除。
（4）试验期间机组所有保护必须投入运行。
（5）提前上好适炉煤种，不因煤质因素影响试验进度。
提前进行等离子、油枪试验，使其处于良好备用状态。
（6）试验前热网循环水流量增加至8500t/h，试验期间供水压力1.2MPa，回水压力0.20～0.25MPa。
（7）机场方向维持正常供热参数。
（8）试验期间设置专人操作、监视、检查，确保缺陷及时发现。
4、试验步骤：试验原则上按照“先2号机、后1号机”的顺序进行。
（1）全面检查2号机组及热网运行状态，特别是各TSI 参数、中压缸排汽压力、热网供汽压力、低压缸排汽温度、LV阀开度等参数，确认各项参数正常。
（2）将机场热网倒至2号机供。
（3）因操作过程存在一定的风险，故为减少运行操作，在试验前停运并解列1号热网加热器，利用其余3台热网加热器维持热网供水温度、流量。
（4）联系热力公司，将热网循环水流量逐渐增加至8500 t/h，当流量达到8000t/h时启动备用热网循环泵（启动前提前对备用热网循环泵进行排空气）。
（5）减少1号机抽汽量：①以1%/min的速率缓慢全开1号机LV阀，开度每增加5%稳定10分钟。
热力环流学生实验报告(3篇)
第1篇一、实验背景热力环流是大气运动的一种最简单的形式，它是由于地面冷热不均而形成的空气环流。
为了更好地理解热力环流的原理和形成过程，我们小组设计并进行了以下实验。
二、实验目的1. 通过实验，直观地观察热力环流的形成过程。
2. 深入理解地面冷热不均对大气运动的影响。
3. 掌握热力环流在自然界中的应用。
三、实验材料1. 长方形玻璃缸2. 胶合板或塑料膜3. 一盆热水4. 一盆冰块5. 一束香6. 火柴四、实验步骤1. 将一盆热水和一盆冰块分别放置在玻璃缸的两端。
2. 用胶合板或塑料膜将玻璃缸的上部开口处盖严。
3. 在胶合板或塑料膜的一侧（装冰块的盆上方）开一个小洞。
4. 将一束香点燃，放进小洞内。
5. 观察并记录实验现象。
五、实验现象1. 香的烟雾从点燃处开始上升，逐渐向四周扩散。
2. 香烟上升过程中，在玻璃缸的上方形成明显的气流旋涡。
3. 香烟上升一段时间后，逐渐下沉，最终聚集在玻璃缸的底部。
六、实验结论1. 由于地面冷热不均，形成了热力环流。
2. 热空气上升，冷空气下沉，导致空气在水平方向上形成环流。
3. 热力环流在自然界中具有广泛的应用，如城市风、海陆风等。
七、实验分析1. 实验中，热水和冰块分别代表地面冷热不均的情况。
热量差导致空气上升和下沉，形成热力环流。
2. 香烟的烟雾在玻璃缸内形成气流旋涡，反映了热力环流的形成过程。
3. 实验结果与热力环流的原理相符，验证了实验设计的正确性。
八、实验心得1. 通过本次实验，我们深入理解了热力环流的原理和形成过程。
2. 实验过程中，我们学会了如何观察、记录和分析实验现象。
3. 热力环流在自然界中具有广泛的应用，了解这一原理有助于我们更好地认识自然现象。
九、实验改进建议1. 在实验过程中，可以尝试使用不同温度的水和冰块，观察热力环流的变化。
2. 可以在实验中加入风速、风向等影响因素，进一步研究热力环流的形成条件。
3. 可以结合实际案例，如城市风、海陆风等，探讨热力环流在自然界中的应用。
热电厂低温循环水余热回收利用工程实践
热电厂低温循环水余热回收利用工程实践摘要：进入新时期以来，我国各项事业均快速发展，取得了十分理想的成绩，特别是热电厂以惊人的速度向前发展。
随着煤炭价格逐年升高，热电厂经营压力巨大，且电力行业是一次能源消耗大户和污染排放大户，也是国家实施节能减排的重点领域。
电厂循环冷却水余热属于低品位热能，一般情况下，直接向环境释放，造成了巨大的能源浪费。
热泵是利用一部分高质能从低位热源中吸取一部分热量，并把这两部分能量一起输送到需要较高温度的环境或介质的设备。
火电厂循环水中存在大量余热，利用热泵技术有效回收这部分热量用于冬季供暖或常年加热凝结水。
关键词：热电厂；低温循环水；余热回收；利用工程引言低温循环水余热即是可回收再利用的一种资源。
热电厂生产中需要大量能源，这些能源因生产工艺等原因，无法全部利用，因此就产生了大量的各种形式的余热，能源浪费严重。
1热泵技术的分类热泵技术是基于逆卡诺循环原理实现的。
按照驱动力的不同，热泵可以分为压缩式热泵和吸收式热泵。
压缩式热泵主要由蒸发器、压缩机、冷凝器和膨胀阀组成，通过让工质不断完成蒸发一压缩一冷凝一节流一再蒸发的热力循环过程，将低温热源的热量传递给热用户。
吸收式热泵主要由再生器、吸收器、冷凝器、蒸发器、溶液热交换器等组成，是利用两种沸点不同的物质组成的溶液的气液平衡特性来工作的。
根据热泵的热源介质来分，可分为空气源热泵和水源热泵等：空气源热泵是以空气为热源，因空气对热泵系统中的换热设备无腐蚀，理论上可在任何地区都可运用，因此是目前热泵技术应用最多的装置；水源热泵是以热水为热源，因水源热泵的热源温度一般为15~35°Ｃ，全年基本稳定，其制热和制冷系数可达3.5-4.5，与传统的空气源热泵相比，要高出30％左右。
2驱动蒸汽参数偏低工况当蒸汽参数偏低，不能满足热泵正常工作需要时，对高参数蒸汽减温减压后送入热泵，这种方法没有对高参数蒸汽的能量进行梯级利用。
研究采用蒸汽引射器方案，即利用高参数蒸汽引射低参数蒸汽，产生满足热泵需求的蒸汽，实现高、低压蒸汽的高效利用。
供热系统外网循环水的腐蚀及控制李冬

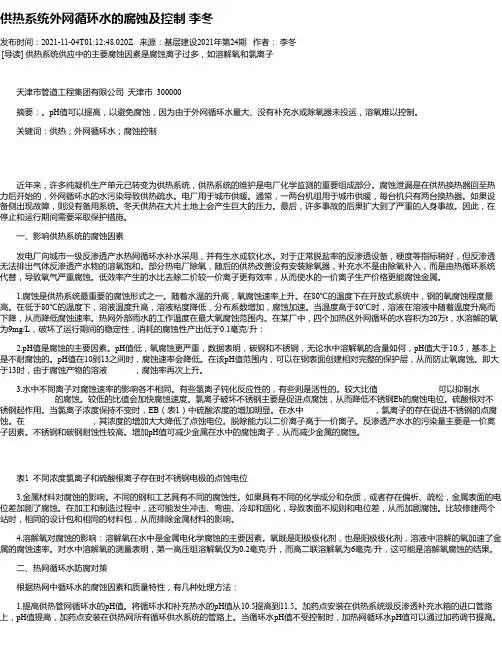

供热系统外网循环水的腐蚀及控制李冬发布时间：2021-11-04T01:12:48.020Z 来源：基层建设2021年第24期作者：李冬[导读] 供热系统供应中的主要腐蚀因素是腐蚀离子过多，如溶解氧和氯离子天津市管道工程集团有限公司天津市 300000摘要：。
pH值可以提高，以避免腐蚀，因为由于外网循环水量大、没有补充水或除氧器未投运，溶氧难以控制。
关键词：供热；外网循环水；腐蚀控制近年来，许多纯凝机生产单元已转变为供热系统，供热系统的维护是电厂化学监测的重要组成部分。
腐蚀泄漏是在供热换热器回至热力后开始的，外网循环水的水污染导致供热疏水。
电厂用于城市供暖。
通常，一两台机组用于城市供暖，每台机只有两台换热器。
如果设备侧出现故障，则没有备用系统。
冬天供热在大片土地上会产生巨大的压力。
最后，许多事故的后果扩大到了严重的人身事故。
因此，在停止和运行期间需要采取保护措施。
一、影响供热系统的腐蚀因素发电厂向城市一级反渗透产水热网循环水补水采用，并有生水或软化水。
对于正常脱盐率的反渗透设备，硬度等指标稍好，但反渗透无法排出气体反渗透产水物的溶氧饱和。
部分热电厂除氧，随后的供热改善没有安装除氧器，补充水不是由除氧补入，而是由热循环系统代替，导致氧气严重腐蚀。
低效率产生的水比去除二价较一价离子更有效率，从而使水的一价离子生产价格更能腐蚀金属。
1.腐蚀是供热系统最重要的腐蚀形式之一。
随着水温的升高，氧腐蚀速率上升。
在80℃的温度下在开放式系统中，钢的氧腐蚀程度最高。
在低于80℃的温度下，溶液温度升高，溶液粘度降低，分布系数增加，腐蚀加速。
当温度高于80℃时，溶液在溶液中随着温度升高而下降，从而降低腐蚀速率。
热网外部雨水的工作温度在最大氧腐蚀范围内。
在某厂中，四个加热区外网循环的水容积为20万t，水溶解的氧为9mg/L，破坏了运行期间的稳定性，消耗的腐蚀性产出低于0.1毫克/升：2.pH值是腐蚀的主要因素。
pH值低，氧腐蚀更严重，数据表明，碳钢和不锈钢，无论水中溶解氧的含量如何，pH值大于10.5，基本上是不耐腐蚀的。
