施耐德(EOCR)电机保护器标注说明
施耐德（EOCR）电机保护器标注说明
D-TIME(启动延时时间)
当启动电机时，它的瞬时电流将上升为额定电流的5~8倍，而且根据电机负载的不同启动时间不同，D-TIME旋钮有一个功能，在启动延时内延时脱扣，即使启动电流超过预先设定的电流值。
O-TIME(动作延时时间)
当EOCR感应到电流值超过预先设定过刘值时，O-TIME旋钮延时脱扣知道EOCR检测过流在运行时间内以后，脱扣，在定时限情况下，当电机超过电流（ln）超过EOCR电流设定值（ls）时间超过预设定脱扣时间（O-TIME）时脱扣；当反时限时，过流保护是根据时间电流曲线图来实现脱扣的。
大连大荣测控技术有限公司
施耐德电气AMDP-D7-SYSC 系列电动机保护器使用手册说明书
7.15、AMDP-□/D7 系列电动机保护器
7.15.1、电动机故障类型信号输出
AMDP-□/D7系列电动机保护器，除保护电动机的继电器触点输出信号外，还配有6个故障类型、
1个故障预警、1个故障报警输出信号和1个清除故障状态输入信号。
AMDP-□/D7 系列电动机保护器的DO1-DO6是接地、短路、缺相、堵转、电流不平衡、过载、
欠载、过压、欠压故障输出信号，DO7是故障预警信号，DO8是故障报警信号。
电动机没有起动或正常运行时，DO1-DO8输出高电平；电动机发生接地、短路、缺相、堵转、
电流不平衡、过载、欠载、过压、欠压故障时，对应的DO信号低电平，故障预警信号DO7也同时
为低电平，当故障持续到设定的报警时间，故障预警信号DO7输出高电平，故障报警信号DO8输出
低电平。
电动机故障查清、排除后，采取按复位按钮R、加清除故障脉冲信号于DI1、使保护器重新上
电中的1种方法之后故障状态被清除，DO1-DO8输出高电平，电动机可重新起动。
AMDP-□/D701的故障状态与DO1-DO8的对应关系如下： DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8
接地 短路 缺相 堵转 电流不平衡 过载 预警 报警
AMDP-□/D721的故障状态与DO1-DO8的对应关系如下： DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8
接地 短路 缺相 堵转/过载电流不平衡欠载 预警 报警
AMDP-□/D731的故障状态与DO1-DO8的对应关系如下： DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8
接地 短路 缺相 堵转/过载/电流不平衡过压 欠压 预警 报警
AMDP-□/D741的故障状态与DO1-DO8的对应关系如下： DO1 DO2 DO3 DO4 DO5 DO6 DO7 DO8
接地 欠载 缺相 堵转/过载/电流不平衡过压 欠压 预警 报警
7.15.2、4-20mA模拟量输出
施耐德微型断路器的型号含义
1---------识别号
C65------序列代号
N--------分断能力，N为6000A，H为10000A，L为15kA
C--------脱扣曲线，B为电子保护，C为配电保护，D为动力保护
20A------额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A
2P-------极数，有1、2、3、4极
VE-------剩余电流附件，有VE、VEG、VM、VEA，VM为电磁式
30mA-----剩余动作电流，有30、100、300mA
SD-------选配附件，有MX、OF、MN、MV、SD、Tm、ATm，其中SD为报警辅助接点。
（其它不同品牌的微型断路器标注方法类似）
另施耐德微型断路器还包括新产品C120 、EA9、INT125系列产品
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有 10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感 器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
如需进一步了解相关断路器产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。

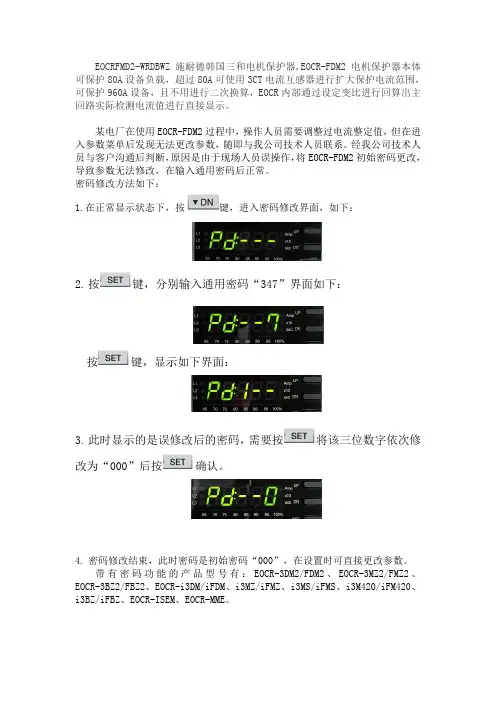

EOCR-FDM2电动机保护器的通用密码使用方法
EOCRFMD2-WRDBWZ施耐德韩国三和电机保护器,EOCR-FDM2电机保护器本体可保护80A设备负载，超过80A可使用3CT电流互感器进行扩大保护电流范围，可保护960A设备，且不用进行二次换算，EOCR内部通过设定变比进行回算出主回路实际检测电流值进行直接显示。
某电厂在使用EOCR-FDM2过程中，操作人员需要调整过电流整定值，但在进入参数菜单后发现无法更改参数，随即与我公司技术人员联系。经我公司技术人员与客户沟通后判断，原因是由于现场人员误操作，将EOCR-FDM2初始密码更改，导致参数无法修改，在输入通用密码后正常。
密码修改方法如下：
1.在正常显示状态下，按键，进入密码修改界面，如下：
2. 按键，分别输入通用密码“347”界面如下：
按键，显示如下界面：
3. 此时显示的是误修改后的密码，需要按将该三位数字依次修改为“000”后按确认。
4. 密码修改结束，此时密码是初始密码“000”，在设置时可直接更改参数。
带有密码功能的产品型号有：EOCR-3DM2/FDM2、EOCR-3MZ2/FMZ2、EOCR-3BZ2/FBZ2、EOCR-i3DM/iFDM、i3MZ/iFMZ、i3MS/iFMS、i3M420/iFM420、i3BZ/iFBZ、EOCR-ISEM、EOCR-MME。

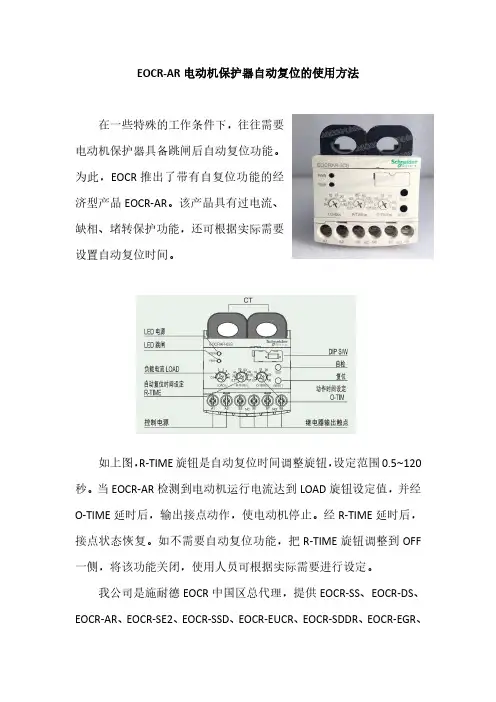

EOCR-AR电动机保护器自动复位的使用方法
EOCR-AR电动机保护器自动复位的使用方法
在一些特殊的工作条件下，往往需要
电动机保护器具备跳闸后自动复位功能。
为此，EOCR推出了带有自复位功能的经
济型产品EOCR-AR。该产品具有过电流、
缺相、堵转保护功能，还可根据实际需要
设置自动复位时间。
如上图，R-TIME旋钮是自动复位时间调整旋钮，设定范围0.5~120
秒。当EOCR-AR检测到电动机运行电流达到LOAD旋钮设定值，并经O-TIME延时后，输出接点动作，使电动机停止。经R-TIME延时后，
接点状态恢复。如不需要自动复位功能，把R-TIME旋钮调整到OFF
一侧，将该功能关闭，使用人员可根据实际需要进行设定。
我公司是施耐德EOCR中国区总代理，提供EOCR-SS、EOCR-DS、EOCR-AR、EOCR-SE2、EOCR-SSD、EOCR-EUCR、EOCR-SDDR、EOCR-EGR
、EOCR-3DE/FDE、EOCR-3MZ\FMZ、EOCR-3E420\FE420、EOCR-PMZ\PFZ、
EOCR-3DM2/FDM2、EOCR-3MZ2/FMZ2、EOCR-3BZ2/FBZ2、
EOCR-i3DM/iFDM、i3MZ/iFMZ、i3MS/iFMS、i3M420/iFM420、i3BZ/iFBZ、
EOCR-ISEM、EOCR-MME、3CT、ZCT等施耐德EOCR全系列产品的销
售与技术服务。
EOCR中国区总代理
上海韩施电气自动化设备有限公司
schneider施耐德 微型断路器型号含义
微型断路器
施耐德微型断路器代号标注方法：
举例：1-C65N-C20A/2P+VE+30mA+SD，各项含义为
1---------识别号
C65------序列代号
N--------分断能力，N为6000A，H为10000A，L为15kA
C--------脱扣曲线，B为电子保护，C为配电保护，D为动力保护
20A------额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A
2P-------极数，有1、2、3、4极
VE-------剩余电流附件，有VE、VEG、VM、VEA，VM为电磁式
30mA-----剩余动作电流，有30、100、300mA
SD-------选配附件，有MX、OF、MN、MV、SD、Tm、ATm，其中SD为辅助接点。
（其它不同品牌的微型断路器标注方法类似）
另施耐德微型断路器还包括新产品C120 、EA9、INT125系列产品 塑壳断路器
施耐德塑壳断路器常见的有NSX、NSE、EZD、NSC系列产品。 举例：NSX100N TMD100 3P3D
NSX---------产品系列
100---------额定电流大小，有100、250、250、400、630A
N------------分断能力，有F为36KA N为50KA H为70KA L为100KA
TMD--------脱扣执行器，有TMD-热磁脱扣器 MIC2.2 MIC5.2A 5.2E 6.2A 6.2E电子脱扣器
100---------实际电流100A下有16 25 32 40 50 63 80 100A ;160A下有80 100 125
160A ;250A下有125 160 200 250A ;400A下有400A ;630A下有630A
EOCR电动机保护器的通用密码使用方法
某电厂在使用EOCR-FDM2过程中，操作人员需要调整过电流整定值，但在进入参数菜单后发现无法更改参数，随即与我公司技术人员联系。经我公司技术人员与客户沟通后判断，原因是由于现场人员误操作，将EOCR-FDM2初始密码更改，导致参数无法修改，在输入通用密码后正常。
密码修改方法如下：
1.在正常显示状态下，按键，进入密码修改界面，如下：
2. 按键，分别输入通用密码“347”界面如下：
按键，显示如下界面：
3. 此时显示的是误修改后的密码，需要按将该三位数字依次修改为“000”后按确认。
4. 密码修改结束，此时密码是初始密码“000”，在设置时可直接更改参数。
带有密码功能的产品型号有：EOCR-3DM2/FDM2、EOCR-3MZ2/FMZ2、EOCR-3BZ2/FBZ2、EOCR-i3DM/iFDM、i3MZ/iFMZ、i3MS/iFMS、i3M420/iFM420、i3BZ/iFBZ、EOCR-ISEM、EOCR-MME。
另外，我公司还提供EOCR-SS、EOCR-DS、EOCR-AR、EOCR-SE2、EOCR-SSD、EOCR-EUCR、EOCR-SDDR、EOCR-EGR、EOCR-3DE/FDE、EOCR-3MZ\FMZ、EOCR-3E420\FE420、EOCR-PMZ\PFZ、3CT、ZCT等施耐德EOCR全系列产品的销售与技术服务。
施耐德符号含义
施耐德符号含义
SD是报警接点
OF是辅助接点
MX+OF是分励脱扣单元
MQ是欠压脱扣单元
例：1-C65N-C20A/2P+VE+30mA+SD，各项含义为
1---------识别号
C65------序列代号
N--------分断能力，N为6000A，H为10000A，L为15kA
C--------脱扣曲线，B为电子保护，C为配电保护，D为动力保护
20A------额定电流，有1、2、4、6、10、16、20、25、32、40、50、63A
2P-------极数，有1、2、3、4极
VE-------剩余电流附件，有VE、VEG、VM、VEA，VM为电磁式
30mA-----剩余动作电流，有30、100、300mA
SD-------选配附件，有MX、OF、MN、MV、SD、Tm、ATm，其中SD为辅助接点。
（其它不同品牌的微型断路器标注方法类似）
第一个问题：multi9 是C65N小型断路器的一个系列。
第二个问题：那些符号都是电气图中代号
如DZ47、NB1（正泰）、TIB1、C65、E4CB都是微型断路器，DZ47是全国通用代号，后4个厂家自命名代号，如：
C65-----施耐德（天津）梅兰日兰，国内最好、最贵的（10A/1P为25元）；
E4CB----奇胜电器，基本同C65，但市场、知名度不如C65，据说已被收购；
DZ47----因为所有厂家都可以用这个代号，鱼龙混杂，价格甚至可以5元以下。
---------------------------------------------------------------
MX/MN--分励/失压线圈
OF/SD/SDE/SDV----多功能辅助开关
MCH----电动操作机构
