电力电缆试验记录
高压电力电缆试验报告
高压电力电缆试验报告一、试验目的本次试验旨在对高压电力电缆进行全面的试验，包括直流耐压试验、绝缘电阻测量试验、交变耐压试验和局部放电试验。
二、试验设备和工具1.试验设备：直流高压发生器、交流高压发生器、继电器保护装置、电容式微安计等。
2.试验工具：绝缘棒、电源线、交联聚乙烯隔离皮线划痕测量器等。
三、试验过程和结果1.直流耐压试验：将电缆两端连接至直流高压发生器，按照规定的试验电压持续施加直流电压，观察试验过程中是否发生击穿以及击穿时间。
试验结果符合规定要求。
2.绝缘电阻测量试验：使用电容式微安计进行试验，将电缆两端分别连接至试验设备，并记录测量电流。
根据测量电流计算电缆的绝缘电阻，并对结果进行比较和评估。
试验结果表明电缆的绝缘电阻符合规定要求。
3.交变耐压试验：将电缆两端连接至交流高压发生器，按照规定的试验电压和频率持续施加交流电压，观察试验过程中是否发生击穿以及击穿时间。
试验结果符合规定要求。
4.局部放电试验：使用局部放电检测仪进行试验，将电缆两端连接至局部放电检测仪，根据试验装置的指示进行试验，并记录试验过程中的放电情况。
试验结果表明电缆的局部放电符合规定要求。
四、试验结论根据以上试验结果，我认为本次高压电力电缆试验结果完全符合规定要求，电缆具有良好的绝缘性能和耐压能力。
但建议在使用电缆时，仍需注意以下几点：1.定期进行绝缘电阻测量试验，以确保电缆的绝缘电阻符合要求。
2.注意电缆的安装和布线方式，避免在安装过程中对电缆造成损伤。
3.避免电缆过载运行，以免对电缆造成损坏。
4.定期进行局部放电试验，以便及时发现电缆的局部放电情况。
综上所述，经过全面的试验，本次高压电力电缆被确认符合规定的试验要求，并具备良好的绝缘性能和耐压能力。
五、试验记录试验记录详见附件。

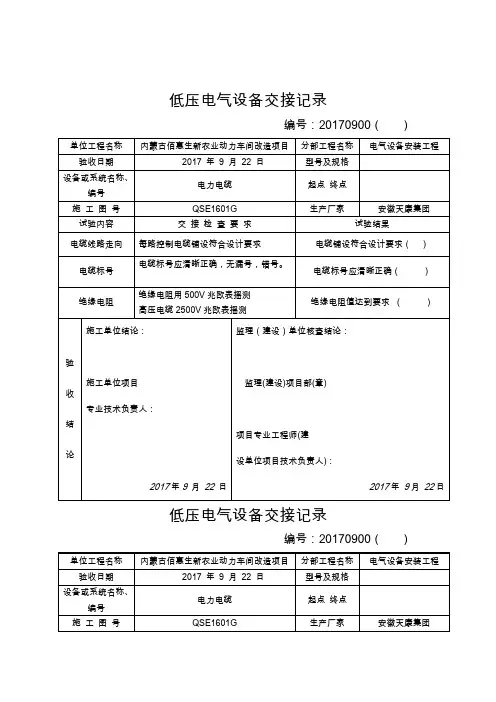

电缆交接试验记录
低压电气设备交接记录编号：20170900（）低压电气设备交接记录编号：20170900（）低压电气设备交接记录编号：20170900（）低压电气设备交接记录编号：20170900（）低压电气设备交接记录编号：20170900（）低压电气设备交接记录编号：20170900（）低压电气设备交接记录编号：20170900（）低压电气设备交接记录编号：20170900（）低压电气设备交接记录编号：20170900（）低压电气设备交接记录编号：20170900（）低压电气设备交接记录编号：20170900（）低压电气设备交接记录编号：20170900（）低压电气设备交接记录编号：20170900（）低压电气设备交接记录编号：20170900（）低压电气设备交接记录编号：20170900（）低压电气设备交接记录编号：20170900（）低压电气设备交接记录编号：20170900（）低压电气设备交接记录编号：20170900（）低压电气设备交接记录编号：20170900（）低压电气设备交接记录编号：20170900（）低压电气设备交接记录编号：20170900（）低压电气设备交接记录编号：20170900（）低压电气设备交接记录编号：20170900（）低压电气设备交接记录编号：20170900（）低压电气设备交接记录编号：20170900（）低压电气设备交接记录编号：20170900（）低压电气设备交接记录编号：20170900（）低压电气设备交接记录编号：20170900（）低压电气设备交接记录编号：20170900（）低压电气设备交接记录编号：20170900（）低压电气设备交接记录编号：20170900（）低压电气设备交接记录编号：20170900（）低压电气设备交接记录编号：20170900（）低压电气设备交接记录编号：20170900（）低压电气设备交接记录编号：20170900（）低压电气设备交接记录编号：20170900（）低压电气设备交接记录编号：20170900（）低压电气设备交接记录编号：20170900（）低压电气设备交接记录编号：20170900（）低压电气设备交接记录编号：20170900（）低压电气设备交接记录编号：20170900（）低压电气设备交接记录编号：20170900（）低压电气设备交接记录编号：20170900（）低压电气设备交接记录编号：20170900（）Welcome To Download !!!欢迎您的下载，资料仅供参考！。
电力电缆试验记录
缘
电阻
相
别
耐压前
耐压后
R15(MΩ)
R60(MΩ)
吸收比
R15(MΩ)
R60(MΩ)
吸收比
A-BCO
>5000
>5000
>5000
>5000
B-ACO
>5000
>5000
>5000
>5000
C-ABO
>5000
>5000
>5000
>5000
直流电压及泄漏
电压阶梯（KV）
10
20
30
40
70
电流不平衡系数
>5000
>5000
>5000
直流电压及泄漏
电压阶梯（KV）
10
20
30
40
电流不平衡系数
时间(min)
1
1
1
5
泄漏电流
（μA）
A-BCO
2
3
5
9
B-ACO
1
3
4
7
C-ABO
2
3
5
7
备
注
结
论
技术负责人：王涛
试验人：贾文元谢军雄杨梅陈艳
电力电缆试验记录
2003年12月1日
工程名称
淮钢十五技改工程烧结高压配电室
>5000
>5000
>5000
直流电压及泄漏
电压阶梯（KV）
10
20
30
40
电流不平衡系数
时间(min)
1
1
1
电力电缆试验报告
电力电缆试验报告一、测试目的和原则1.1 测试目的本电力电缆试验报告旨在对XXX电缆进行各项电气试验，验证其符合国家标准《电力电缆绝缘和外护套试验方法》（GB/T 12706.1-2008）的要求，以确保电缆在使用中的安全和可靠性。
1.2 测试原则本次试验中所使用的仪器和设备应符合国家标准和行业规范，测试时间、电压及电流等参数应合理选择，在测试过程中应根据计划及时进行记录和处理，并对测试结果进行统计分析。
二、测试内容和方法2.1 测试内容根据GB/T 12706.1-2008标准的要求，对XXX电缆进行以下试验：（1）直流电阻试验（2）耐电压试验（3）局部放电试验（4）绝缘电阻试验（5）电力频率耐压试验（6）热稳定性试验2.2 测试方法详见GB/T 12706.1-2008标准。
三、测试结果和分析3.1 直流电阻试验测试数据记录如下：电缆型号试验电压直流电阻XXX 2.5kV 0.118Ω/km3.2 耐电压试验测试数据记录如下：电缆型号试验电压试验时间耐压试验结果XXX 12kV 5min 合格3.3 局部放电试验测试数据记录如下：电缆型号试验电压局部放电数XXX 3.5kV 83.4 绝缘电阻试验测试数据记录如下：电缆型号试验电压绝缘电阻XXX 1.0kV 1456MΩ/km3.5 电力频率耐压试验测试数据记录如下：电缆型号试验电压试验时间耐压试验结果XXX 8.7kV 15min 合格3.6 热稳定性试验测试数据记录如下：电缆型号试验条件试验时间结果XXX 200℃，15min 未报告合格四、结论根据以上试验数据及标准要求，我们认为XXX电缆在电气性能方面符合GB/T 12706.1-2008标准要求，测试结果合格。
五、建议在电力电缆生产和使用中应注意以下几点：1. 从供应渠道上排除假冒伪劣产品，确保原材料质量。
2. 在生产过程中，要控制温度、湿度等环境因素，保证电缆质量。
3. 在使用过程中，电缆应安装和接线正确，避免机械损伤和弯曲过度，影响电极间的绝缘质量。
电力电缆检测报告模板
电力电缆检测报告模板篇一：电线电缆检验报告电线电缆检验报告 TEST REPORT编号：京监12-3809国认监字（35）号 20XX（A02-1000）号Product铜芯阻燃交联聚乙烯绝缘聚录乙烯护套电力电缆—————————————————————————样品名称 Model//1KV5×10 —————————————————————————规格型号北京世纪中玺电线电缆有限公司Applicant—————————————————————————委托单位北京世纪中玺电线电缆有限公司Manufacturer—————————————————————————标称生产单位委托检验Type of Test —————————————————————————检测类别北京市产品质量监督检验所（章）Beijing Products Quality Suprevision and inspection lnstitute北京市产品质量监督检验所Beijing Products Quality Suprevision and inspection lnstitute检验报告共4页第1页批准：审核：主检： Approver Verifier Main inspect北京市产品质量监督检验所Beijing Products Quality Suprevision and inspection lnstitute检验报告共4页第2页北京市产品质量监督检验所Beijing Products Quality Suprevision and inspection lnstitute检验报告共4页第3页北京市产品质量监督检验所Beijing Products Quality Suprevision andinspection lnstitute检验报告共4页第4页篇二：电气检测报告样本安科电检：20XX-115电气防火安全检测报告受检单位：成都高新三仁骨科医院项目名称：成都高新三仁骨科医院四川安科消防检测有限公司检测报告注意事项1、检测报告无“检测报告专用章、检测单位公章”无效。
110kV电缆耐压试验记录
范轧线110kV 电缆交流耐压试验报告试验负责人：技术负责人：试验人员：调试公司高压试验年月日范轧线110kV电缆交流耐压试验报告试验日期：2005.08.20 温度：30 ℃湿度：61 %一：铭牌参数二：试验依据GB50150-91《电气装置安装工程电气设备交接试验标准》110 kV电力电缆技术规格书三：试验具备条件和试验注意事项1、试验必须在电缆头做好以后且相别已经确认，处于可运行状态，由现场确认无误后，方能试验。
2、试验电压从电缆头加入，非测试相短接接地。
3、电缆屏蔽可靠接地。
4、每次试验前，对试验和试品状态进行确认，无误后方可加压。
四：使用仪器设备五：试验原理接线图5.1接线原理图VF：变频电源T：励磁变压器L：电抗器C1，C2：分压电容CX：试品MOA：避雷器六：参数计算和加压时序6.1试验参数6.2电缆试验程序从零起升压,逐步递增升至110kV，保持5分钟，如无放电即表示耐压通过。
七：结论判断：在5min试验过程中，试品未发生放电变化现象，证明本次交流耐压试验通过。
结论：II梅力线110kV 电缆交流耐压试验报告试验负责人：技术负责人：试验人员：年月日II梅力线110kV电缆交流耐压试验报告试验日期：2005.08.26 温度：23 ℃湿度：65 % 一：铭牌参数二：试验依据GB50150-91《电气装置安装工程电气设备交接试验标准》110 kV电力电缆技术规格书三：试验具备条件和试验注意事项1、试验必须在电缆头做好以后且相别已经确认，处于可运行状态，由现场确认无误后，方能试验。
2、试验电压从电缆头加入，非测试相短接接地。
3、电缆屏蔽可靠接地。
4、每次试验前，对试验和试品状态进行确认，无误后方可加压。
四：使用仪器设备五：试验原理接线图接线VF：变频电源T：励磁变压器L：电抗器C1，C2：分压电容CX：试品MOA：避雷器六：参数计算和加压时序6.1试验参数6.2电缆试验程序从零起升压,逐步递增升至110kV，保持5分钟，如无放电即表示耐压通过。
高压电力电缆试验报告
高压电力电缆试验报告一、引言二、试验目的本次试验的目的是验证高压电力电缆在额定电压下的绝缘性能和耐压性能，以及其它相关性能。
三、试验方法1.绝缘电阻测试：使用绝缘电阻测试仪进行测试，将电力电缆两端分别连接到测试仪的正负极，记录测试结果。
2.交流耐电压试验：将高压电力电缆连接到配备稳压器和耐压试验仪的试验设备，按照额定电压进行试验，在规定时间内观察试验结果。
3.相间耐电压试验：使用相间电压试验仪，将试验电缆连接到设备并加压，测试其在额定电压下的耐压性能。
4.短路电压试验：使用短路电压试验仪，将试验电缆连接到设备并加压，观察其短路下的电压变化和试验效果。
5.其它试验：根据需要进行其他试验，如绝缘厚度测试、外护套强度测试等。
四、试验结果及分析根据实际试验情况，我们得到了以下试验结果：1.绝缘电阻：经过测试，高压电力电缆的绝缘电阻为XXX兆欧姆，符合要求。
2.交流耐电压：在额定电压下，高压电力电缆经受住了一定时间的耐电压试验，无明显漏电现象。
3.相间耐电压试验：高压电力电缆在相间电压测试中，无击穿和放电现象，说明其耐压性能良好。
4.短路电压试验：在短路电压试验中，高压电力电缆电流通过正常，短时间内无明显变化，电压变化在额定范围之内。
5.其它试验结果：绝缘厚度达到要求，外护套强度满足相关标准，符合设计和生产要求。
根据以上试验结果，可以得出结论，本次试验的高压电力电缆绝缘性能和耐压性能良好，符合设计和生产要求。
五、结论本次试验对高压电力电缆进行了全方位的试验，试验结果表明，该电缆的绝缘性能和耐压性能良好。
在实际生产和使用中，可放心使用该电缆作为输电线路的重要组成部分。
六、建议为了进一步提高高压电力电缆产品的质量和性能稳定性，建议在生产过程中加强质量管理，确保每个环节的质量控制。
同时，定期对产品进行试验和检查，保证产品的质量和性能符合要求。
电力电缆检验报告
安徽明都电力线缆有限公司电力电缆试验报告 JL-CX-8-01-03-6
注：“√”为合格，“—” 为不做要求，“×” 为不合格。
试验员：杨杰审核：王勇报告日期： 2011年8月24日
安徽明都电力线缆有限公司
交联聚乙烯绝缘电缆出厂试验报告 JL-CX-8-01-03-3
注：“√” 为合格，“—”为不做要求，“×”为不合格
试验员：邓源国审核：王勇报告日期：2011年８月２４日
安徽明都电力线缆有限公司
交联电缆试验报告 JL-CX-8-01-03-6
注：“√”为合格，“—” 为不做要求，“×” 为不合格。
试验员：杨杰审核：王勇报告日期： 2011.8.24
安徽明都电力线缆有限公司
进货检验记录 JL-CX-08-01-01
检验员：邓源国仓管员：黄丙会审核：王
勇检验日期：2011.8.24。
