红外热成像仪测试方法比较说明
使用红外热像仪的正确方法和技巧
如何正确使用红外热成像仪，使用技巧介绍正确使用红外热像仪的方法一般包括：1）调整焦距2）选择正确的测温范围3）了解最小测量距离4）仅仅要求生成清晰红外热图像，还是同时要求精确测温？5）工作背景单一6）保证测量过程中仪器平稳使用过程中的技巧如下：1）调整焦距您可以在红外图像存储后对图像曲线进行调整，但是您无法在图像存储后改变焦距，也无法消除其他杂乱的热反射。
保证第一时间操作正确性将避免现场的操作失误。
仔细调整焦距！如果目标上方或周围背景的过热或过冷的反射影响到目标测量的精确性时，试着调整焦距或者测量方位，以减少或者消除反射影响。
2）选择正确的测温范围您是否了解现场被测目标的测温范围？为了得到正确的温度读数，请务必设置正确的测温范围。
当观察目标时，对仪器的温度跨度进行微调将得到最佳的图像质量。
这也将同时会影响到温度曲线的质量和测温精度。
3）了解最大的测量距离当您测量目标温度时，请务必了解能够得到精确测温读数的最大测量距离。
对于非制冷微热量型焦平面探测器，要想准确地分辨目标，通过热像仪光学系统的目标图像必须占到9个像素，或者更多。
如果仪器距离目标过远，目标将会很小，测温结果将无法正确反映目标物体的真实温度，因为红外热像仪此时测量的温度平均了目标物体以及周围环境的温度。
为了得到最精确的测量读数，请将目标物体尽量充满仪器的视场。
显示足够的景物，才能够分辨出目标。
与目标的距离不要小于热像仪光学系统的最小焦距，否则不能聚焦成清晰的图像。
4）仅仅要求生成清晰红外热图像，还是同时要求精确测温这之间有什么区别吗？一条量化的温度曲线可用来测量现场的温度情况，也可以用来编辑显著的温升情况。
清晰的红外图像同样十分重要。
但是如果在工作过程中，需要进行温度测量，并要求对目标温度进行比较和趋势分析，便需要记录所有影响精确测温的目标和环境温度情况，例如发射率，环境温度，风速及风向，湿度，热反射源等等。
5）工作背景单一例如，天气寒冷的时候，在户外进行检测工作时，你将会发现大多数目标都是接近于环境温度的。

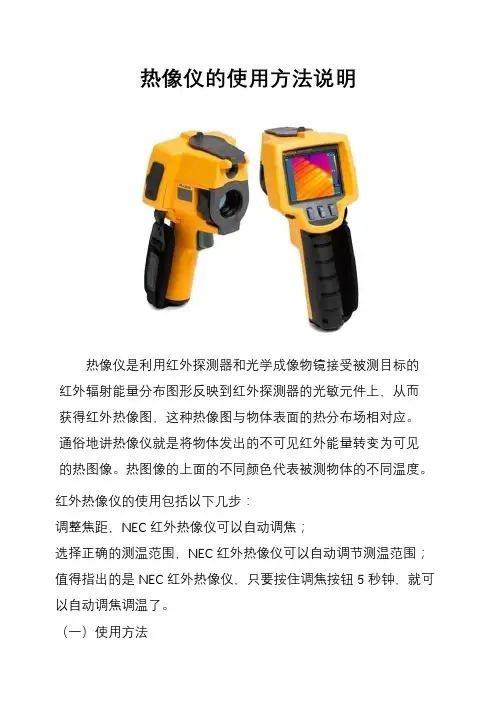

热像仪的使用方法说明
热像仪的使用方法说明热像仪是利用红外探测器和光学成像物镜接受被测目标的红外辐射能量分布图形反映到红外探测器的光敏元件上，从而获得红外热像图，这种热像图与物体表面的热分布场相对应。
通俗地讲热像仪就是将物体发出的不可见红外能量转变为可见的热图像。
热图像的上面的不同颜色代表被测物体的不同温度。
红外热像仪的使用包括以下几步：调整焦距，NEC 红外热像仪可以自动调焦；选择正确的测温范围，NEC 红外热像仪可以自动调节测温范围；值得指出的是 NEC 红外热像仪，只要按住调焦按钮 5 秒钟，就可以自动调焦调温了。
（一）使用方法1.调整焦距可以在红外图像存储后对图像曲线进行调整，但是无法在图像存储后改变焦距，也无法消除其他杂乱的热反射。
2.选择正确的测温范围为了得到正确的温度读数，请务必设置正确的测温范围。
当观察目标时，对仪器的温度跨度进行微调将得到最佳的图像质量。
这也将同时会影响到温度曲线的质量和测温精度。
3.了解最大的测量距离当测量目标温度时，请务必了解能够得到精确测温读数的最大测量距离。
对于非制冷微热量型焦平面探测器，要想准确地分辨目标，通过热像仪光学系统的目标图像必须占到9 个像素，或者更多。
（二）使用注意事项1.工作背景单一情况下在天气寒冷的户外进行检测工作时，你将会发现大多数目标都是接近于环境温度的。
当在户外工作时，请务必考虑太阳反射和吸收对图像和测温的影响。
2.保证测量过程中仪器平稳现在所有的长波红外热像仪都可以达到 60Hz 帧频速率，因此在拍摄图像过程中，由于仪器移动可能会引起图像模糊。
为了达到最好的效果，在冻结和记录图像的时候，应尽可能保证仪器平稳。
红外热成像测试方法
红外热成像测试方法（实用版3篇）篇1 目录1.红外热成像测试方法的背景与现状2.红外热成像测试方法的原理与应用3.红外热成像测试方法在继电器触点性能测试中的应用4.红外热成像测试方法的优势与不足5.未来发展趋势与展望篇1正文红外热成像测试方法是一种基于红外热成像技术的测试方法，它能够通过检测物体表面的热辐射，将物体表面的温度分布状况转换成可视化的图像。
这种方法在许多领域都有广泛的应用，比如在国防和安全领域，可以用于探测、分类和追踪隐藏在个人身上、包裹中、车辆上或船运集装箱中的武器、人员、车辆、物品和材料。
红外热成像测试方法的原理是通过光电技术检测物体表面的热幅射的红外线特定波段信号，将该信号转换成可供人类视觉分辨的图像和图形，并可以进一步计算出温度值。
当物体表面的温度超过绝对零度时，即会辐射出电磁波，随着温度变化，电磁波的辐射强度与波长分布特性也随之改变，波长介于 0.75 微米到 1000 微米间的电磁波称为红外线，而人类视觉可见的可见光波长介于 0.4 微米到 0.75 微米。
红外热成像测试方法在继电器触点性能测试中也有着重要的应用。
传统的继电器触点性能测试方法包括电阻测量以及电压和电流测量，但这些方法都无法全面地评估触点的性能。
而红外热成像测试方法可以通过检测触点表面的温度分布，来评估触点的性能，从而有效地避免了触点故障的发生。
尽管红外热成像测试方法具有许多优势，但是它也存在一些不足。
比如在环境温度变化较大时，红外热成像测试方法的精度可能会受到影响。
此外，红外热成像测试方法还需要较高的设备成本和专业操作技能，这也限制了它在一些领域的应用。
总的来说，红外热成像测试方法是一种非常有前景的测试方法，随着科技的发展和成本的降低，它有望在更多的领域得到应用。
篇2 目录1.红外热成像测试方法的背景和现状2.红外热成像测试方法的原理和应用3.红外热成像测试方法的优势和局限性4.基于红外热成像的继电器触点性能测试系统及方法5.未来发展趋势和展望篇2正文红外热成像测试方法是一种基于红外热成像技术的测试方法，可以用于检测物体表面的温度分布状况。
红外热成像仪使用方法
红外热成像仪使用方法一、前言红外热成像仪是一种利用红外线辐射来检测物体表面温度的仪器。
它可以在不接触物体的情况下，通过测量物体表面的红外辐射，得到物体表面温度分布图像。
红外热成像仪广泛应用于工业、建筑、医学、环保等领域。
本文将介绍红外热成像仪的使用方法。
二、准备工作1. 检查设备：在使用前，应检查设备是否完好。
包括检查电源线是否损坏，镜头是否干净等。
2. 环境调节：在使用过程中，应保持环境稳定。
例如，在室内使用时，应关闭空调和门窗，避免风扰动影响测量结果。
3. 姿势调整：使用时应注意姿势调整。
例如，在拍摄高处物体时，可以使用支架或梯子等辅助工具。
4. 人员安全：在使用过程中，应注意人员安全。
例如，在拍摄高温区域时，应穿戴防护服和手套等防护装备。
三、操作步骤1. 打开电源：将红外热成像仪的电源插头插入电源插座，打开电源开关。
2. 镜头校准：在使用前，应进行镜头校准。
例如，在拍摄静态物体时，应将红外热成像仪对准物体表面，按下校准键进行校准。
3. 拍摄图像：将红外热成像仪对准目标物体，按下拍摄键进行拍摄。
在拍摄过程中，可以通过屏幕观察到目标物体的温度分布情况。
4. 数据处理：在拍摄完成后，可以将数据保存到计算机中进行进一步处理。
例如，在建筑行业中，可以通过软件对建筑物的能耗情况进行分析和优化。
四、注意事项1. 避免强光干扰：在使用过程中，应避免强光干扰。
例如，在室外使用时，应避免直接对着太阳或其他强光源进行测量。
2. 避免温度差异：在使用过程中，应避免温度差异影响测量结果。
例如，在测量室内墙壁温度时，应避免室内外温度差异过大的情况。
3. 避免误差：在使用过程中，应注意避免误差。
例如，在拍摄高温区域时，应注意防护装备的使用，避免热辐射对设备造成影响。
4. 定期维护：在长期使用过程中，应定期进行设备维护。
例如，清洗镜头、更换电池等。
五、总结红外热成像仪是一种非常实用的检测工具，在工业、建筑、医学、环保等领域都有广泛应用。
红外线热成像仪操作说明
红外线热成像仪操作说明
一、准备工作
1. 将红外线热成像仪取出并放置在水平、稳定的表面上。
2. 打开电源开关，等待红外线热成像仪自检完毕。
3. 确保设备镜头清洁，并避免暴露在阳光直射下。
二、基本操作
1. 调节焦距和对比度：根据需要旋转镜头环，调节焦距至清晰范围，并调节对比度使图像更加清晰。
2. 切换模式：根据需要选择不同的成像模式，如全色模式、热像模
式等。
3. 拍摄图片：观察需要测量或检测的目标，按下拍照按钮进行拍摄，确保图像清晰。
4. 存储数据：操作菜单选择存储选项，保存数据至内置存储卡或连
接电脑进行数据传输。
三、高级功能
1. 温度测量：根据需要设置不同的测温范围，并在图像中对目标进
行温度测量。
2. 色带分析：使用设备自带的色带分析功能，对图像中的热量分布
进行进一步分析。
3. 图像处理：利用设备自带的图像处理功能，对图像进行增强、滤波等处理，使其更加直观、准确。
4. 实时传输：通过无线网络连接，将实时图像传输至手机或电脑，方便远程观测和控制。
四、注意事项
1. 使用时注意保护设备，避免碰撞、摔落等情况发生。
2. 用完后及时关闭电源，将设备存放在干燥通风处。
3. 避免在潮湿、灰尘较大的环境中使用，以免影响设备正常运行。
4. 如有故障或操作不当导致设备问题，请及时联系售后服务或专业维修人员进行处理。
以上就是红外线热成像仪的操作说明，希望能帮助您更好地使用和维护设备。
祝您工作顺利！。
红外热像仪使用说明
红外热像仪使用说明热像仪的操作以红外热像仪的工作原理为基础。
热像仪通常作为一种开源节流的检测工具，可用于诊断、维护和检查电气系统、机械系统和建筑结构，另外，科学研究和企业研发人员也可以通过热成像技术攻克各类研究过程中的难题。
热像仪操作了解热成像系统的基本操作知识非常有用，因为热像仪必须在设备的限制范围内工作，这一点至关重要。
这可以更准确地检测和分析潜在的问题。
热像仪旨在检测目标所放出的红外辐射。
参见图1-3。
目标是指使用热像仪进行检查的物体。
热像仪目标热像仪检测目标所发出的红外辐射图1-3 目标是指使用热像仪进行检查的物体。
热像仪旨在检测目标所发出的红外辐射。
红外辐射通过热像仪的光学镜片聚焦于探测器，从而引起反应，通常是电压或电阻的变化，该变化由热成像系统中的电子元件读取。
热像仪产生的信号将转换成电子图像（温度记录图）并显示在屏幕上。
温度记录图是经过电子处理后显示在屏幕上的目标图像，在该图像中，不同的色调与目标表面上的红外辐射分布相对应。
在这个简单的过程中，热像仪可以查看与目标表面上发出的辐射能量相对应的温度记录图。
热像仪组件典型的热像仪由多个常用组件组成，包括镜头、镜头盖、显示屏、探测器和处理电子元件、控件、数据存储设备、配有手带的把柄以及数据处理和报告制作软件。
这些组件因热成像系统的类型和型号而异。
参见图1-4。
图1-4 典型的热像仪由多个常用组件组成，包括镜头、镜头盖、显示屏、控件和配有手带的把柄。
热像仪通常都带有一个便携包，用于放置热像仪、软件及现场使用的其它相关设备。
镜头。
热像仪至少配有一个镜头。
热像仪镜头可以捕获红外辐射并使之聚焦于红外探测器上。
探测器将作出反应并生成电子（热）图像或温度记录图。
热像仪镜头用于采集传入的红外辐射并使之聚焦于探测器上。
大多数长波热像仪的镜头包含锗(Ge)薄层增透膜，可以改善镜头的透光能力。
显示屏。
热图像显示在热像仪的液晶显示屏(LCD) 上。
LCD 显示屏必须足够大，而且足够清晰，以便在各种场合的不同光线条件下轻松查看图像。
混凝土钢筋锈蚀的红外热成像检测方法
混凝土钢筋锈蚀的红外热成像检测方法混凝土钢筋锈蚀是一种常见的问题，其会导致混凝土结构的强度和耐久性下降。
因此，对混凝土钢筋锈蚀进行检测是一项非常重要的工作。
红外热成像技术是一种有效的非接触式检测方法，其可以在不破坏混凝土的情况下检测出混凝土中的钢筋锈蚀。
1. 红外热成像技术的原理红外热成像技术是一种利用物体的红外辐射来获取其温度分布的技术。
物体的温度越高，其发出的红外辐射越强。
红外热成像仪可以将红外辐射转换为电信号，并通过计算机处理成图像。
在混凝土钢筋锈蚀检测中，由于钢筋和混凝土的热导率不同，其在红外热成像图像中会呈现出不同的温度分布，从而可以检测出钢筋的锈蚀情况。
2. 实验设备和材料2.1 实验设备红外热成像仪、计算机、控制器、加热器、冷却器等。
2.2 实验材料混凝土试块、钢筋、腐蚀试剂等。
3. 实验步骤3.1 准备工作制备混凝土试块，并在其中嵌入不同程度的钢筋腐蚀区域，然后进行标号。
将制备好的混凝土试块放置在恒温箱中，使其温度稳定在20℃左右。
3.2 实验操作将红外热成像仪对准混凝土试块表面，调整仪器参数，如测量距离、温度范围、图像增强等，使其适应试验要求。
然后进行图像采集，将采集到的图像保存到计算机中。
3.3 数据分析利用计算机对采集到的图像进行处理，如图像增强、温度分布等。
然后进行数据分析，比较不同试验样本的温度分布情况，判断钢筋腐蚀的程度。
4. 结果分析通过红外热成像技术检测出的钢筋腐蚀情况与实际情况进行比对，可以得出准确的腐蚀程度和位置。
5. 注意事项5.1 实验过程中要注意安全，避免红外热成像仪对人眼造成伤害。
5.2 在进行混凝土钢筋锈蚀检测前，要先清理试块表面的灰尘和杂质，以免影响检测结果。
5.3 在进行数据分析时，要根据不同试验样本的情况进行调整，以得到更加准确的结果。
6. 结论红外热成像技术是一种有效的混凝土钢筋锈蚀检测方法，其可以在不破坏混凝土的情况下检测出混凝土中的钢筋锈蚀。
红外热成像系统的MRTD、NETD参数测试实验（宦克为20121016）
红外热成像系统的MRTD 、NETD 参数测试实验（一）、实验目的及要求1、掌握红外热成像参数测试系统的基本组成及结构2、掌握MRTD 、NETD 的基本概念3、掌握正确使用红外热成像参数测试系统的基本方法并对红外热像仪参数进行测试。
（二）、实验设备 LC-16平行光管、电动光源滑动台、靶轮12WM 、LDS100-04/MG 温差源黑体、ISV400-HL 可见积分球光源、红外测试目标靶、图像采集和数据分析软件等。
（三）、实验原理1、MRTD 、NETD 的基本概念 （1）噪声等效温差（NETD ）用一个温度均匀的目标在均匀的背景中的标准测试图案中对系统进行测试，当被测系统所产生的峰值信号电压Vs 等于系统的均方根噪声电压Vn ，即电压信号比为1时，目标和系统的温度差T ∆称为系统的NETD 。
NETD 的推导:假设：目标和背景都是黑体：探测器在整个敏感面上的响应度一致；探测器的探测率*D 与噪声电压等效表达式中的其他参数无关；目标与系统间的大气透过损失不计；电子线路的附加噪声不计。
设系统到测试图案的距离为R ，系统的入射孔径为D 。
面积为A ，焦距为'f ，瞬时视场为''f b f a w *=*=βα 设目标的光谱辐射出射度为λW ,因此其光谱辐射度为：πλλM L =系统对目标所张的立体角为：2204R D π于是，在目标上与系统的光轴相交点附近的小面源R R βα*投射到系统的入射孔径0D处的光谱辐射功率：αβαβλλλ42'D M R L P =*= 而探测器接收到的来自上述小面源的光谱辐射功率为()λαβτλτλλλ02'04)(D M P P ==因此到达热成像探测器上的光谱辐射功率随目标温度的变化率为()TM D T P ∂∂=∂∂λλλταβ0204 而探测器输出的信号电压随目标温度的变化率是()TM D T V S ∂∂=∂∂λλλταβ0204 其中，λR 为探测器的光谱电压响应度 因为f ab D V R n ∆=*λλ 所以 ()T M D fab D V T V n S ∂∂∆=∂∂*λλλλταβ0204 其中*λD 为探测器的管够比探测率；n V 为被测系统的噪声电压的均方根值；a 、b 为探测器的尺寸；f ∆为测试电路的噪声等效带宽。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
少年易学老难成，一寸光阴不可轻 - 百度文库
1
红外热成像仪测试方法比较说明
1、测试类型
A 可变标靶测试系统
B 可变距离测试系统
可变标靶测量系统一般是把各种标靶安装在可转动轮上，通过红外平行光管进行放大，
红外热像仪放置在红外平行光管的输出端，标靶在红外平行光管的输入端。红外热像仪和标
靶的距离通常比较短，在平常的观察距离之内，由于红外平行光管的作用，热像仪与标靶的
距离是却是非常远的。
平行光管使对红外热像仪的长测试能在很短的距离内进行，因此红外热像仪可以准确的
对准标靶。因此，测试类型A又可以细分为两种：
1． 平行光管可变标靶测试系统（图1，图2）
图1
图2
少年易学老难成，一寸光阴不可轻 - 百度文库
2
2． 可变标靶直接瞄准系统（图3，图4）
图3
图4
可变距离测试系统通过标靶的图像可直接测试热像仪的性能，类似于直接聚焦于可变标
靶系统（图5，图6），但是可变距离测试系统没有红外平行光管，因此需要客户有足够的距
离来测试热像仪，也就是说，若要对红外热像仪进行中、长范围的性能测试，那距离需要大
于50m。假设红外热像仪的日常焦距为5－10m，那测试红外热像仪性能的距离最好小于1m。
少年易学老难成，一寸光阴不可轻 - 百度文库
3
图5
图6
三种方法各有特点
平行光管可变标靶测试系统（或可变标靶系统）是测试红外热像仪的经典方法，由于
热惯量的作用，无论何种红外热像仪，都可用平行光管可变标靶测试系统来进行评估。但这
种方法多用于实验室条件下，多用于对中长焦红外热像仪的测量（如THV2000）。
可变标靶直接瞄准系统的优点是由于无需红外平行光管，因此低成本，小体积，一般
用于短焦红外热像仪的测量(如：P30、E30、P65)
可变距离测试系统由于体积小，质量轻，适合于户外应用，用便携箱携带即可。但它
的测量精度易受环境温度改变的影响。
精确的红外测试，需要保持温度的变化在1mK以下，因此，只有黑体和高稳定的红外
测试系统才能达到此要求。
