国巨电阻电容命名规则
电容的型号命名规则
电容的型号命名：1、各国电容器的型号命名很不统一，国产电容器的命名由四部分组成：第一部分：用字母表示名称，电容器为C。
第二部分：用字母表示材料。
第三部分：用数字表示分类。
第四部分：用数字表示序号。
2、电容的标志方法：(1)直标法：用字母和数字把型号、规格直接标在外壳上。
(2)文字符号法：用数字、文字符号有规律的组合来表示容量。
文字符号表示其电容量的单位：P、N、u、m、F等。
和电阻的表示方法相同。
标称允许偏差也和电阻的表示方法相同。
小于10pF的电容，其允许偏差用字母代替：B——±0.1pF，C——±0.2pF，D——±0.5pF，F——±1pF。
(3)色标法：和电阻的表示方法相同，单位一般为pF。
小型电解电容器的耐压也有用色标法的，位置靠近正极引出线的根部，所表示的意义如下表所示：颜色黑棕红橙黄绿蓝紫灰耐压4V 6.3V 10V 16V 25V 32V 40V 50V 63V(4)进口电容器的标志方法：进口电容器一般有6项组成。
第一项：用字母表示类别：第二项：用两位数字表示其外形、结构、封装方式、引线开始及与轴的关系。
第三项：温度补偿型电容器的温度特性，有用字母的，也有用颜色的，其意义如下表所示：序号字母颜色温度系数允许偏差字母颜色温度系数允许偏差1 A 金+100 R 黄-2202 B 灰+30 S 绿-3303 C 黑0 T 蓝-4704 G ±30 U 紫-7505 H 棕-30 ±60 V -10006 J ±120 W -15007 K ±250 X -22008 L 红-80 ±500 Y -33009 M ±1000 Z -470010 N ±2500 SL +350~-100011 P 橙-150 YN -800~-5800备注：温度系数的单位10e -6/℃；允许偏差是% 。
电阻器的命名规则有哪些.
电阻器的命名规则有哪些?（一）、固定电阻器的型号命名方法：国产电阻器的型号命名由三部分或四部分构成，名部分的主要含义见表1。
表 1 国产电阻器的型号命名及含义第一第二部分：部分第三部分：类型或额定功率电阻体资料第四部分：序：主称号字母含义字母含义数字或字含义数字额定功率母C 堆积膜或高 1 一般0.125 1/8W频瓷 2 一般或阻燃F 复合膜 3 或 C 超高频0.25 1/4WH 合成碳膜 4 高阻I 玻璃釉膜 5 高温0.5 1/2W J 金属膜7 或 J 精细N 无机实心8 高压R 电阻器S 有机实心旷神怡特别（如熔断型 1 1W 用个位数或无等）数字表示T 碳膜G 高功率2 2WU 硅碳膜L 丈量X 线绕T 可调3 3WX 小型Y 氧化膜C 防潮5 5WY 被釉O 玻璃膜B 不燃性10 10W第一部分为字头符号，用字母“R”表示电阻器为产品主称。
第二部分用字母表示电阻器的电阻体资料。
第三部分往常用数字或字母表示电阻器的类型，也有的电阻器用该部分的数字来表示额定功率。
第四部分用数字表示生产序号，以差别该电阻器的外形尺寸及性能指标。
比如：TJ75 （精细金属膜电阻器）RT10 （一般碳膜电阻器）R ——电阻器（第一部分）R ——电阻器J ——金属膜（第二部分）T——碳膜7 ——精细（第三部分） 1 ——一般型5 ——序号（第四部分）0 ——序号RX28 （阻燃型线绕电阻器）RJ 90-B 0.5 （0.5W 否则性金属膜熔断电阻器）R ——电阻器RJ ——金属膜电阻器X——线绕9 ——熔断型2 ——阻燃型0-B 0.5 ——不燃性、额定功率为 0.5W8 ——序号（二）压敏电阻器的型号命名方法SJ1152-82 部颁标准中压敏电阻器的型号命名分为四部分，各部分的含义见表 2 。
表 2 压敏电阻器的型号命名及含义第一部分：主称第二部分：类型第三部分：用途或特点字母含义字母含义字母含义无一般型D 通用B 赔偿用C 消磁用E 消噪用M敏感Y压敏G 过压保护用电阻器电阻器H 灭弧用K 高靠谱用L 防雷用M 防静电用N 高能型P 高频用第四部分：序号用数字表示序号，有的在序号的后边还标有标称电压通流容量或电阻体直径、标称电压、电压误差等。
国内外常用电子元器件型号命名规则比如：电阻器,电容器
(5)日本松下旗下三洋电机(Panasonic)
(6)韩国三星(SAMSUNG)
(7)美国基美(KEMET)
(8)英国Syfer
(9)中国台湾国巨(YAGEO)
(10)中国台湾华新科技(WALSIN)
3.电感器
4.变压器
5.二极管
6.三极管
7.发光二极管
8.扬声器
9.电声器件
10晶闸管
11.继电器
国外：
1.国际电子联合会半导体器件命名法
国际电子联合会晶体管型号命名法的特点：
1)这种命名法被欧洲许多国家采用。因此，凡型号以两个字母开头，并且第一个字母是A，B，C，D或R的晶体管，大都是欧洲制造的产品，或是按欧洲某一厂家专利生产的产品。
2)第一个字母表示材料（A表示锗管，B表示硅管），但不表示极性（NPN型或PNP型）。
3)第二个字母表示器件的类别和主要特点。如C表示低频小功率管，D表示低频大功率管，F表示高频小功率管，L表示高频大功率管等等。若记住了这些字母的意义，不查手册也可以判断出类别。例如，BL49型，一见便知是硅大功率专用三极管。
4)第三部分表示登记顺序号。三位数字者为通用品；一个字母加两位数字者为专用品，顺序号相邻的两个型号的特性可能相差很大。例如，AC184为PNP型，而AC185则为NPN型。
8)日本通常把Pcm≥1W的管子，称做大功率管。
5)第四部分字母表示同一型号的某一参数（如hFE或NF）进行分档。
6)型号中的符号均不反映器件的极性（指NPN或PNP）。极性的确定需查阅手册或测量。
2.美国半导体器件型号命名法
美国晶体管或其它半导体器件的型号命名法较混乱。这里介绍的是美国晶体管标准型号命名法，即美国电子工业协会（EIA）规定的晶体管分立器件型号的命名法。如下表：
常用元器件的型号命名方法
一、常用元器件的型号命名方法1.电阻器、电容器、电位器型号命名方法根据国家标准GB2470-81《电子设备用电阻器、电容器型号命名方法》的规定¸电阻器、电容器产品型号一般由以下四部份组成:(1)第一部份用一字母表示产品的主称(2)第二部份用字母表示产品的材料(电阻的导电材料¸电容器的介质材料)(3)第三部份一般用数字表示分类¸个别类型用字母表示(4)第四部份用数字表示序号¸以区分外形尺寸和性能指针(5)举例R J 7 1 型精密金属膜电阻器 C C G 1 型瓶形高功率瓷介电容器1) 2) 3) 4) 1) 2) 3) 4)注: 1)为主称2)为材料3)为分类4)为序号2.敏感电阻器型号命名方法根据标准SJ1150-82《敏感组件型号命名方法》的规定¸热敏电阻器、光敏电阻器、压敏电阻器、湿敏电阻器、磁敏电阻器、力敏电阻器和气敏电阻器¸这些敏感电阻器的产品型号按下面所述的方法命名。
产品型号由下列四部份组成:第一部份: 主称(用字母表示)第二部份: 类别(用字母表示)第三部份: 用途和特征(用字母或数字表示)第四部份: 序号(用数字表示)第五部份：应用举例M F 4 1 A 普通旁热式负温度系数热敏电阻器1) 2) 3) 4) 区别代号注: 1)为主称2)为材料3)为分类4)为序号3.电感器型号命名方法这里介绍的是一些习惯上使用的命名方法¸仅供参考●电感线圈的型号命名方法电感线圈的字母组成的型号、代号及其意义如下:第一部份: 主称¸用字母表示(其中L表示线圈¸ZL表示高频或低频阻流圈)第二部份: 特征¸用字母表示(其中G表示高频)第三部份: 型式¸用字母表示(其中X表示小型)第四部份: 区别代号¸用字母表示●变压器型号的命名方法它由三部份组成:第一部份: 主称¸用字母表示第二部份: 功率¸用数字表示¸计量单位用VA或W标志¸但RB型变压器除外第三部份: 序号¸用数字表示例如: DB-60-2 表示为60VA电源变压器一、 固定电阻器、电容器的标志方法1. 直标法是指在阻容组件表面直接标出它的主要参数和技术性能的一种标志方法。
国巨电容规格书
国巨电容规格书一、引言电容器是一种能够储存电荷的被动元件，被广泛应用于电子设备中。
国巨电容是一家专业生产电容器的公司，其规格书是对其产品性能和技术参数的详细描述。
本文将对国巨电容规格书进行全面、详细、完整地探讨。
二、国巨电容规格书的作用和重要性规格书是产品的技术文件，对于制造商和用户来说都具有重要的作用。
国巨电容规格书的编写可以帮助用户了解产品的性能指标、使用条件和注意事项，以便正确选择和使用电容器。
对于制造商来说，规格书可以作为产品质量的保证和技术交流的依据。
三、国巨电容规格书的内容和结构国巨电容规格书通常包括以下内容：1. 产品型号和命名规则国巨电容规格书中会列出不同型号电容器的命名规则和对应的产品型号。
这有助于用户准确地选择所需的电容器。
2. 产品性能参数国巨电容规格书会详细列出电容器的各项性能参数，包括额定电容量、额定电压、容差、工作温度范围等。
这些参数直接影响着电容器的使用性能，用户可以根据自己的需求来选择合适的产品。
3. 产品尺寸和外观国巨电容规格书中会给出电容器的尺寸和外观描述，包括长度、宽度、高度、引线形式等。
这些信息对于用户来说很重要，可以帮助用户确定电容器的安装方式和空间要求。
4. 产品使用条件和注意事项国巨电容规格书会给出电容器的使用条件和注意事项，包括工作电压范围、存储温度范围、使用寿命等。
用户在使用电容器时需要遵守这些条件和注意事项，以确保产品的正常运行和使用寿命。
四、国巨电容规格书的编写要求和技巧编写国巨电容规格书需要遵循一定的要求和技巧，以确保规格书的准确性和易读性。
1. 准确性规格书应准确地描述电容器的性能参数和技术指标，避免出现错误和模糊的表述。
制造商应通过严格的测试和检验来确保规格书的准确性。
2. 清晰性规格书应使用清晰简明的语言，避免使用专业术语和复杂的句子结构。
制造商应考虑到用户的理解能力，尽量以用户为导向来编写规格书。
3. 完整性规格书应包含电容器的所有重要信息，避免遗漏关键参数和注意事项。

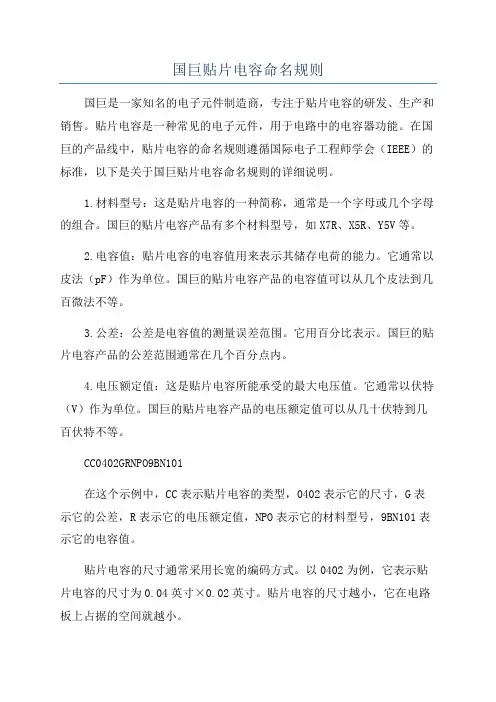

国巨贴片电容命名规则
国巨贴片电容命名规则国巨是一家知名的电子元件制造商，专注于贴片电容的研发、生产和销售。
贴片电容是一种常见的电子元件，用于电路中的电容器功能。
在国巨的产品线中，贴片电容的命名规则遵循国际电子工程师学会（IEEE）的标准，以下是关于国巨贴片电容命名规则的详细说明。
1.材料型号：这是贴片电容的一种简称，通常是一个字母或几个字母的组合。
国巨的贴片电容产品有多个材料型号，如X7R、X5R、Y5V等。
2.电容值：贴片电容的电容值用来表示其储存电荷的能力。
它通常以皮法（pF）作为单位。
国巨的贴片电容产品的电容值可以从几个皮法到几百微法不等。
3.公差：公差是电容值的测量误差范围。
它用百分比表示。
国巨的贴片电容产品的公差范围通常在几个百分点内。
4.电压额定值：这是贴片电容所能承受的最大电压值。
它通常以伏特（V）作为单位。
国巨的贴片电容产品的电压额定值可以从几十伏特到几百伏特不等。
CC0402GRNPO9BN101在这个示例中，CC表示贴片电容的类型，0402表示它的尺寸，G表示它的公差，R表示它的电压额定值，NPO表示它的材料型号，9BN101表示它的电容值。
贴片电容的尺寸通常采用长宽的编码方式。
以0402为例，它表示贴片电容的尺寸为0.04英寸×0.02英寸。
贴片电容的尺寸越小，它在电路板上占据的空间就越小。
最后，贴片电容的电容值通常是由数字表示的。
例如，在示例中，9BN101表示电容值为100皮法。
总体而言，国巨贴片电容的命名规则遵循了材料、电容值、公差、电压额定值这几个主要参数。
这些参数的组合可以用来唯一地标识每个贴片电容产品，并描述其性能和特点。
了解这些命名规则有助于电子工程师和制造商选择适合其应用需求的贴片电容产品。
电阻器的命名规则有哪些.
电阻器的命名规则有哪些?（一）、固定电阻器的型号命名方法：国产电阻器的型号命名由三部分或四部分组成，名部分的主要含义见表1。
表 1 国产电阻器的型号命名及含义第一部分为字头符号，用字母“R”表示电阻器为产品主称。
第二部分用字母表示电阻器的电阻体材料。
第三部分通常用数字或字母表示电阻器的类别，也有的电阻器用该部分的数字来表示额定功率。
第四部分用数字表示生产序号，以区别该电阻器的外形尺寸及性能指标。
例如：TJ75（精密金属膜电阻器）RT10（普通碳膜电阻器）R——电阻器（第一部分）R——电阻器J——金属膜（第二部分）T——碳膜7——精密（第三部分）1——普通型5——序号（第四部分）0——序号RX28（阻燃型线绕电阻器）RJ 90-B 0.5 （0.5W不然性金属膜熔断电阻器）R——电阻器RJ——金属膜电阻器X——线绕9——熔断型2——阻燃型0-B 0.5——不燃性、额定功率为0.5W8——序号（二）压敏电阻器的型号命名方法SJ1152-82部颁标准中压敏电阻器的型号命名分为四部分，各部分的含义见表2。
表 2 压敏电阻器的型号命名及含义第一部分用字母“M”表示主称为敏感电阻器。
第二部分用字母“Y”表示敏感电阻器为压敏电阻器。
第三部分用字母表示压敏电阻器的用途的特征。
第四部分用数字表示序号，有的在序号的后面还标有标称电压、通流容量或电阻体直径、电压误差、标称电压等。
例如：MYL1-1（防雷用压敏电阻器）MY31-270/3（270V/3kA普通压敏电阻器）M——敏感电阻器M——敏感电阻器Y——压敏电阻器Y——压敏电阻器L——防雷用31——序号1-1——序号270——标称电压为270V3——通流容量为3kA（三）热敏电阻器的型号命名方法：新标准（SJ1155-82部颁标准）中热敏电阻器的型号命名分为四部分，各部分的含义见表3。
第一部分为字母符号，用字母“M”表示主称为敏感电阻器。
第二部分用字母表示敏感电阻器的类别，“Z”表示正温度系数热敏电阻器，“F”表示负温度系数热敏电阻器。
电阻器的命名规则与电阻类别(带实物图)
电阻器的命名规则与电阻类别（带实物图）1.电阻器的命名规则（一）、固定电阻器的型号命名方法：国产电阻器的型号命名由三部分或四部分组成，名部分的主要含义见表1。
表 1 国产电阻器的型号命名及含义第一部分为字头符号，用字母“R”表示电阻器为产品主称。
第二部分用字母表示电阻器的电阻体材料。
第三部分通常用数字或字母表示电阻器的类别，也有的电阻器用该部分的数字来表示额定功率。
第四部分用数字表示生产序号，以区别该电阻器的外形尺寸及性能指标。
例如：TJ75（精密金属膜电阻器）RT10（普通碳膜电阻器）R——电阻器（第一部分）R——电阻器J——金属膜（第二部分）T——碳膜7——精密（第三部分）1——普通型5——序号（第四部分）0——序号RX28（阻燃型线绕电阻器） RJ 90-B 0.5 （0.5W不然性金属膜熔断电阻器）R——电阻器RJ——金属膜电阻器X——线绕9——熔断型2——阻燃型0-B 0.5——不燃性、额定功率为0.5W8——序号电阻类别（带实物图）一、基础知识电阻器是电路元件中应用最广泛的一种，在电子设备中约占元件总数的30%以上，其质量的好坏对电路工作的稳定性有极大影响。
它的主要用途是稳定和调节电路中的电流和电压，其次还作为分流器分压器和负载使用。
1．分类在电子电路中常用的电阻器有固定式电阻器和电位器，按制作材料和工艺不同，固定式电阻器可分为：膜式电阻（碳膜RT、金属膜RJ、合成膜RH和氧化膜RY）、实芯电阻（有机RS和无机RN）、金属线绕电阻（RX）、特殊电阻（MG型光敏电阻、MF型热敏电阻）四种。
表1 几种常用电阻的结构和特点2．主要性能指标额定功率：在规定的环境温度和湿度下，假定周围空气不流通，在长期连续负载而不损坏或基本不改变性能的情况下，电阻器上允许消耗的最大功率。
为保证安全使用，一般选其额定功率比它在电路中消耗的功率高1-2倍。
额定功率分19个等级，常用的有0.05W、0.125W、0.25 W、0.5 W、1 W、2 W、3 W、5 W、7 W、10 W，在电路图中非线绕电阻器额定功率的符号表示如下图：电阻器阻值标示方法1、直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CC
Code 1 Series Name CC=Multilayer Chip Cap. CA=4*Cap. Array CB=2*Cap. Array CL=Low Inductance Cap. FT=Feed-through Cap. FA= Feed-through Cap. Array CM=Micro-wave Cap. LP=Low Profile Cap. CX=X2Y
Code 7 Packing Style R=Paper Tape Reel 7 inch P= Paper Tape Reel 13 inch K=Embossed Plastic Tape Reel 7 inch F= Embossed Plastic Tape Reel 13 inch B= Bulk Bag C=Bulk Cassette N=Semi-finished
Code 11 Rated Voltage 5=6.3V 6=10V 7=16V 8=25V 9=50V 0=100V A=200V Y=250V B=500V C=1KV D=2KV E=3KV H=4KV
Code 13 Process Code N=Non BME B=BME
1
‹#›
R-CHIP ---Coding Rule
Code 6 Capacitance tolerance A=0.05pF B=0.1pF C=0.25pF D=0.5pF E=±1pF F=1% G=2% J=5% K=10% M=20% Z=-20~+80%
Code 2-5 Size Code inches (mm) 0201 0402 0603 0306 0805 0508 1206 0612 1210 1808 1812 (0603) (1005) (1608) (0816) (2012) (1220) (3216) (1632) (3225) (4520) (4532)
R
Code 8 Packing Style R=Paper Tape Reel (<=1210) K=Embossed Plastic Tape Reel (>=2010) B=Bulk Bag C=Bulk Cassette
- 07 1K47 L
Code 10-11 Special Type 07=7 inch Dia. Reel 10=10 inch Dia.Reel
11 =11 inch (only for RC 1218)
RC=Thick Film Chip Res. RT=Thin Film Chip Res. RJ=Thin Film Chip Res. RL=Low Value Chip Res.
PR = Metal strip TR = Trimmable SR = Suge FR = Fusible AR= NiAu termination RV = High voltage
P=± 0.02% W=± 0.05%
后端 測包 全制 程
Code 9 Temperature Coefficient Of Resistance A=± 5ppm/° c B= ± 10ppm/° c C= ± 15ppm/° c 25ppm/° D= ± c E= ± 50ppm/° c ± F= 100ppm/° c G= ± 200ppm/° c 250ppm/° H= ± c I= ± 300ppm/° c 350ppm/° J= ± c K= ± 400ppm/° c “_”Base on Spec
0805
K
K
X7R
Code 8-10 TC Material NPO X7R X5R Y5Vmination A=PdAg B=Ni-Barrier C=Ni/Au
B
104
Code 14-16 Capacitance Value (2 Significant Digits+No. of Zeros) The 3rd Digit is exponent. Letter R is Decimal Point 0=1 1=10 2=102 3=103 4=104 5=105 6=106 ##R=Special cap. (##: capacitance before decimal point)
Code 12-15 Resistance Value For Example 0R1 1R 10R 1K 10K l00K 1M 10M
Code 16 LFP 無鉛料
13=13 inch Dia. Reel
Code 3~6 Size Code 2512=.0.250X 0.126 2010=.0.197 X0.098 1218= 1210=.0.122 X0.102 1206=0.122 X0.063 0805=0.083 X0.051 0603=0.063 X0.033 0402=.0.040 X0.020 0201= 0.024 X0.012 (1W) (3/4W) (1/3W) (1/4W) (1/8W) (1/10W) (1/16W) (1/20W)
Unit:歐姆 1M=103K=106R
2
‹#›
RC
Code 1~2 Series Name
0805
F
Code 7 Resistance Tolerance B=± 0.1% C=± 0.25% D= ± 0.5% F= ± 1% G= ± 2% J= ± 5% K= ± 10% ± L= 0.01%
M =0 / -20% N = 0 / -30%
