不锈钢抗拉强度表
各类不锈钢抗拉强度与硬度对照表
各类不锈钢抗拉强度与硬度对照表
不锈钢是一种常见的金属材料，具有抗腐蚀、耐高温、强度高等优点，因此在工业制造、建筑材料等领域得到广泛应用。
不同种类的不锈钢具有不同的抗拉强度和硬度，下面是一些常见不锈钢材料的抗拉强度和硬度对照表：
1. 304不锈钢，抗拉强度约为515 MPa，硬度约为201 Brinell硬度。
2. 316不锈钢，抗拉强度约为580 MPa，硬度约为217 Brinell硬度。
3. 410不锈钢，抗拉强度约为655 MPa，硬度约为197 Brinell硬度。
4. 430不锈钢，抗拉强度约为450 MPa，硬度约为183 Brinell硬度。
需要注意的是，不同的生产标准、加工工艺和热处理方式都会对不锈钢的性能产生影响，因此以上数值仅供参考。
此外，抗拉强
度和硬度并不是不锈钢材料的唯一重要性能指标，还应考虑其耐腐蚀性、可加工性、磁性等其他方面的特性。
总的来说，选择适合的不锈钢材料需要综合考虑其各项性能指标，以满足具体工程或产品的要求。
不锈钢牌号一览表
不锈钢牌号⼀览表1Cr18Ni9Ti不锈钢1Cr18Ni9Ti就是普通的不锈钢。
⼀、化学成分C：<=0.12 %Cr：17-19 %Ni：8-11 %Ti：5*（C%-0.02）-0.8 %⼆、机械性能抗拉强度σb(MN/m2) >=550屈服强度σs(MN/m2) >=200伸长率δ5（%）〉=40收缩率ψ（%）〉=55我国的1Cr18Ni9Ti相当于美国AISI321,0Cr18Ni9相当于AISI304，1Cr18Ni9相当于302，0Cr18Ni12Mo2Ti相当于AISI316如果⽤于700℃的⾼温，1Cr18Ni9Ti 应该是可以胜任的，因为它既是奥⽒体不锈钢，⼜是应⽤很⼴泛的奥⽒体热强钢，不过最好不要超过750℃，其热处理为固溶处理，即加热⾄1000℃以上，保温⼀定时间后⽔淬，再采⽤⾼于使⽤温度60~100℃做时效。
三、与0Cr18Ni9的区别两者的含碳量不⼀样，1Cr18Ni9Ti⾼。
铬、镍的含量⼀样，分别是18%和9%。
这样的话，由于0Cr18Ni9含碳量低，强度较1Cr18Ni9Ti 低，耐腐蚀性⽐1Cr18Ni9Ti好。
但是由于1Cr18Ni9Ti含有抗晶界腐蚀的钛，因此可以通过热处理提⾼它的抗晶界腐蚀能⼒。
常温常态下可以代⽤。
焊丝的选⽤| [<<][>>]１实芯焊丝的选⽤(1)埋弧焊焊丝埋弧焊时焊剂对焊缝⾦属起保护和冶⾦处理作⽤，焊丝主要作为填充⾦属，同时向焊缝添加合⾦元素，并参与冶⾦反应。
1）低碳钢和低合⾦钢⽤焊丝低碳钢和低合⾦钢埋弧焊常⽤焊丝有如下三类。
A、低锰焊丝（如H08A）：常配合⾼锰焊剂⽤于低碳钢及强度较低的低合⾦钢焊接。
B、中锰焊丝（如H08MnA,H10MnS）：主要⽤于低合⾦钢焊接，也可配合低锰焊剂⽤于低碳钢焊接。
C、⾼锰焊丝（如H10Mn2 H08Mn2Si）：⽤于低合⾦钢焊接2）⾼强钢⽤丝这类焊丝含Mn1%以上，含Mo0.3%~0.8%，如H08MnMoA、H08 Mn2MoA，⽤于强度较⾼的低合⾦⾼强钢焊接。
不锈钢304l的抗拉强度范围
不锈钢304l的抗拉强度范围不锈钢304L是一种常用的不锈钢材料，具有优良的抗腐蚀性能和良好的机械性能。
其中，抗拉强度是衡量不锈钢材料性能的重要指标之一。
本文将从不锈钢304L的抗拉强度范围、相关影响因素以及应用领域等方面进行探讨。
不锈钢304L的抗拉强度范围通常为 520 MPa 至 720 MPa。
这个范围是根据实际应用需求和标准规定确定的，可以满足大多数常见应用的要求。
抗拉强度是指材料在拉伸过程中能够承受的最大拉力，是衡量材料抗拉性能的重要指标。
不锈钢304L的抗拉强度受多种因素影响。
首先是化学成分的影响。
304L不锈钢由铁、铬、镍、碳、硅、锰等元素组成，其中铬和镍的含量可以提高不锈钢的抗腐蚀性能和强度。
其次是热处理的影响。
适当的热处理可以改善不锈钢的力学性能，提高其抗拉强度。
此外，冷加工也可以增加不锈钢的抗拉强度，但过度冷加工可能导致材料脆性增加。
不锈钢304L广泛应用于各个领域。
由于其良好的抗腐蚀性能和机械性能，304L不锈钢常用于制造化工设备、医疗器械、食品加工设备、船舶零部件等。
在化工设备中，304L不锈钢可以抵御各种腐蚀介质的侵蚀，保证设备的安全可靠运行。
而在医疗器械领域，304L不锈钢可以满足卫生要求，同时具备较高的强度和耐腐蚀性能。
此外，304L不锈钢还常用于制作家具、建筑装饰等领域，因其外观美观、易于清洁和维护。
不锈钢304L的抗拉强度范围为520 MPa至720 MPa，其抗拉强度受化学成分、热处理和冷加工等因素的影响。
该材料具有广泛的应用领域，包括化工设备、医疗器械、食品加工设备和建筑装饰等。
在实际应用中，根据具体需求选择合适的不锈钢304L材料，以确保产品的质量和性能。
SUS304不锈钢硬度对比

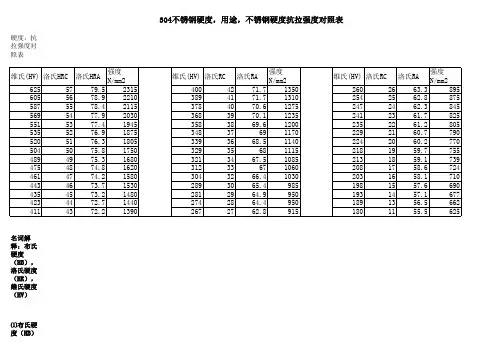

304不锈钢硬度，用途，不锈钢硬度抗拉强度对照表硬度，抗
拉强度对
照表
名词解
释：布氏
硬度
（HB），
洛氏硬度
（HR），
维氏硬度
（HV）
⑴布氏硬
度（HB）
以一定的载荷（一般
3000kg）把一定大小（直径一般为
10mm）的淬硬钢球压入材料表面，保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值（HB），单位为公斤力
/mm2
(N/mm2)。
⑵洛氏硬度（HR）
当HB>450或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。
它是用一个顶角120°的金刚石圆锥体或直径为1.59、3.18mm的钢球，在一定载荷下压
入被测材料表面，由压痕的深度求出材料的硬度。
根据试验材料硬度的不同，分三种不同的标度来表示：HRA：是采用60kg载荷和钻石锥压入器求得的硬度，用于硬度极高的材料（如硬质合金等）。
HRB：是采用100kg载荷和直径1.58mm淬硬的钢球，求得的硬度，用于硬度较低的材料（如退火钢、铸铁等）。
HRC：是采用150kg载荷和钻石锥压入器求得的硬度，用于硬度很高的材料（如淬火钢等）。
⑶维氏硬度（HV）
以120kg 以内的载荷和顶角为136°的金刚石方形锥压入器压入材料表面，用材料压痕凹坑的表面积除以载荷值，即为维氏硬度值（HV）。
304不锈钢和7075铝合金抗拉强度
304不锈钢和7075铝合金抗拉强度的比较与应用1. 引言304不锈钢和7075铝合金都是常见的金属材料，它们在工业和制造业中具有重要的应用价值。
两种材料的抗拉强度是评价其性能优劣的重要指标之一。
本文将对304不锈钢和7075铝合金的抗拉强度进行全面评估，并探讨其在实际应用中的差异和适用性。
2. 304不锈钢的抗拉强度304不锈钢是一种常用的不锈钢材料，具有优良的耐腐蚀性和加工性能。
其抗拉强度一般在520MPa左右，属于中等强度的材料。
在船舶制造、化工设备、食品加工等领域有广泛的应用。
3. 7075铝合金的抗拉强度7075铝合金是一种优秀的航空铝合金，具有较高的强度和硬度。
其抗拉强度可以达到560-670MPa，属于较高强度的金属材料。
在航空航天、汽车制造、运动器材等领域有广泛的应用。
4. 304不锈钢和7075铝合金抗拉强度的比较从抗拉强度的角度来看，7075铝合金明显优于304不锈钢，具有更高的强度和硬度。
这使得7075铝合金在要求轻量化和高强度的场合中更加适用。
而304不锈钢较高的耐腐蚀性，则使其在特定的腐蚀环境中具有优势。
5. 应用领域的差异基于抗拉强度的差异，304不锈钢和7075铝合金在应用领域上也有所不同。
对于要求耐腐蚀性能的场合，如化工设备、食品加工等行业，更适合选择304不锈钢材料。
而对于要求轻量化和高强度的场合，如航空航天、汽车制造等领域，则更适合选择7075铝合金材料。
6. 个人观点在工程实践中，抗拉强度是材料性能的重要指标之一，但并不是唯一的评价标准。
在实际应用中，还需要综合考虑材料的密度、热处理性能、成本等因素，选择最适合的材料。
在选材时，需要综合考虑材料的各项性能指标，而非单一地以抗拉强度作为唯一的选择标准。
7. 结论304不锈钢和7075铝合金在抗拉强度上存在明显的差异，适用于不同的应用场合。
在实际工程中，需要根据具体的使用要求，综合考虑材料的各项性能指标，选择最合适的材料。
不锈钢304屈服强度和抗拉强度
不锈钢304屈服强度和抗拉强度
摘要：
一、不锈钢304简介
二、不锈钢304的屈服强度
三、不锈钢304的抗拉强度
四、不锈钢304的应用领域
正文：
不锈钢304是一种广泛应用的奥氏体不锈钢，由于其良好的耐腐蚀性和焊接性能，被广泛应用于食品、化工、医疗等众多领域。
不锈钢304的屈服强度是指材料在外力作用下发生塑性变形前能承受的最大应力。
根据相关标准，不锈钢304的屈服强度一般在200MPa左右。
不锈钢304的抗拉强度是指材料在外力作用下能承受的最大拉应力。
根据相关标准，不锈钢304的抗拉强度一般在500MPa以上。
由于不锈钢304具有优良的力学性能和耐腐蚀性能，因此被广泛应用于食品、化工、医疗等领域。
例如，在食品工业中，不锈钢304常用于制作储罐、管道、厨具等设备；在医疗领域，不锈钢304常用于制作手术器械、注射器等。
不锈钢316的强度
不锈钢316的强度
不锈钢316是一种耐腐蚀性能较好的不锈钢合金，其强度取决于材料的热处理状态和使用条件。
316不锈钢具有良好的耐腐蚀性，特别是对氯化物介质的抗腐蚀性能优异。
以下是关于不锈钢316的强度的一些方面：
一、抗拉强度：不锈钢316的抗拉强度一般在485 MPa到620 MPa之间，这取决于材料的热处理状态。
通常，经过热处理（如固溶处理或时效处理），抗拉强度可以得到进一步提高。
二、屈服强度：不锈钢316的屈服强度通常在170 MPa到310 MPa之间，同样取决于热处理条件。
屈服强度是在材料开始发生塑性变形时的抗拉性能。
三、硬度：不锈钢316的硬度通常以布氏硬度（Brinell Hardness）或洛氏硬度（Rockwell Hardness）表示。
硬度与强度有关，但不是直接的线性关系。
四、冷加工硬化：316不锈钢可以通过冷加工（冷轧、冷拔等）来提高硬度和强度，但在这个过程中，可能会降低材料的韧性。
因此，在选择适当的强度水平时需要权衡硬度和韧性的需求。
五、高温强度：不锈钢316在高温环境下保持一定的强度，使其在高温应用中具有一定的优势。
需要注意的是，虽然不锈钢316在一般应用中具有足够的强度，但在一些特殊高强度要求的应用中，可能需要考虑使用更高强度的材料或采取其他工程手段来满足需求。
选择合适的不锈钢316材料和热
处理条件对于确保其在特定使用环境中具有良好性能至关重要。
不锈钢多次拉伸系数表
不锈钢多次拉伸系数表（原创版）目录1.不锈钢的概述2.不锈钢的拉伸试验3.多次拉伸系数的概念和计算方法4.不锈钢多次拉伸系数表的解读5.不锈钢多次拉伸系数表的应用正文一、不锈钢的概述不锈钢是一种具有较高耐腐蚀性的合金钢，主要由铁、铬、镍等元素组成。
由于其良好的耐腐蚀性、高温性能和抗氧化性，不锈钢被广泛应用于石油、化工、建筑、医疗等领域。
在生产和使用过程中，对不锈钢的力学性能进行测试和分析是十分重要的。
二、不锈钢的拉伸试验拉伸试验是测试材料抗拉强度、延伸率等力学性能的常用方法。
在拉伸试验中，材料会被拉伸到一定的长度，然后测量其抗拉强度、延伸率等性能指标。
不锈钢的拉伸试验可以按照国家标准 GB/T 228.1-2010《金属材料拉伸试验第 1 部分：室温试验方法》进行。
三、多次拉伸系数的概念和计算方法多次拉伸系数是指材料在多次拉伸过程中，其应力 - 应变曲线下的面积与单次拉伸曲线下面积之比。
它可以反映材料在多次拉伸过程中的疲劳性能和抗拉强度变化。
多次拉伸系数的计算方法为：将多次拉伸的应力- 应变曲线下的面积除以单次拉伸的应力 - 应变曲线下的面积，然后取平均值。
四、不锈钢多次拉伸系数表的解读不锈钢多次拉伸系数表列出了不同牌号不锈钢在多次拉伸过程中的多次拉伸系数。
通过查阅该表，可以了解到不同不锈钢牌号在多次拉伸过程中的疲劳性能和抗拉强度变化情况。
这为在实际应用中选择合适的不锈钢材料和分析其使用寿命提供了依据。
五、不锈钢多次拉伸系数表的应用不锈钢多次拉伸系数表在工程实践中具有重要意义。
通过对比不同不锈钢牌号的多次拉伸系数，可以优化材料的选择，提高工程结构的安全性和使用寿命。
此外，在失效分析和材料性能研究中，不锈钢多次拉伸系数表也起到了关键作用。
