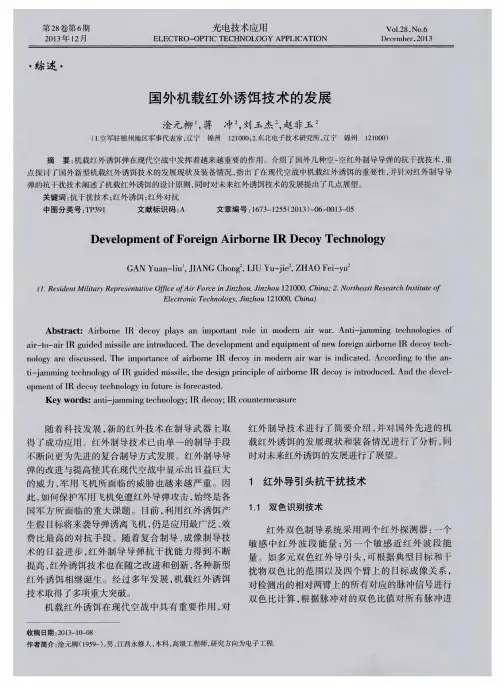

国外机载红外诱饵技术的发展
ｆＰ１．Ｕ．Ｓ．Ｐａｔｅｎｔｓ，５４７２５３３．１９９５． ［４］ Ｉｎｆ ｒａｒｅｄ ｄｅｃｏｙ ｆ ｌａｒｅ ｃｏｍｐｏｓｉｔｉｏｎ［Ｐ］．Ｕ．Ｓ．Ｐａｔｅｎｔｓ，２００７０２５ １
６１７．２００７．
［５］ Ｋｏｃｈ Ｅ Ｃ．Ｐｙｒｏｔｅｃｈｎｉｃ ｃｏｕｎｔｅｒｍｅａｓｕｒｅｓ：Ａｄｖａｎｃｅｄ ａｅｒｉａｌ ｉｎ— ｆ ｌａｒｅｄ ｃｏｕｎｔｅｒｍｅａｓｕｒｅｓ［Ｊ］．Ｐｒｏｐｅｌｌａｎｔｓ Ｅｘｐｌｏｓｉｖｅｓ Ｐｙｒｏｔｅｃｈ— ｎｉｃｓ，２００６，３１（１）：３—１９．
Ｓ．Ｐａｔｅｎｔ ５４６４６９９ ．１ ９９５．
（上 接第 ３０页 ）
【１９】 ＧＢ４５９９－２００７汽 车前照 灯配光 性能 ［ｓ］．北 京 ：中国标 准出版社 ，２００７．
［２０】朱 骞 ，朱 向冰．采 用小功 率 ＬＥＤ的汽 车前 照灯光学 设计 ＩＪ１．光学 技术 ，２０１２（４）：４２７—４３０．
ｆ２ １ １ Ａｌｅｋｓａｎｄｒａ Ｃｖｅｔｋｏｖｉｃ，Ｏｌｉｖｅｒ Ｄｒｏｓｓ，Ｊｕｌｉｏ Ｃｈａｖｅｓ，ｅｔ ａ１． Ｅｔｅｎｄｕｅ－ｐｒｅｓｅｒｖｉｎｇ ｍｉｘｉｎｇ ａｎｄ ｐｒｏｊｅｃｔｉｏｎ ｏｐｔｉｃｓ ｆ ｏｒ
ｈｉｇｈ—ｌｕｍｉｎａｎｃｅ ＬＥＤｓ，ａｐｐｌｉｅｄ ｔｏ ａｕｔｏｍｏｔｉｖｅ ｈｅａｄｌａｍｐｓ
【１】 贾 明永 ，董 德 新 ，陈 勇 ．多 元 双 色 红 外 导 引 头 抗 干 扰 技 术 研 究 【ＪＪ．航 空兵 器 ，２００６（３）：１９—２２．
［２］赵非玉 ，卢 山 ，蒋 冲．面源 红外诱饵仿真 建模方法研究 ［Ｊ］，

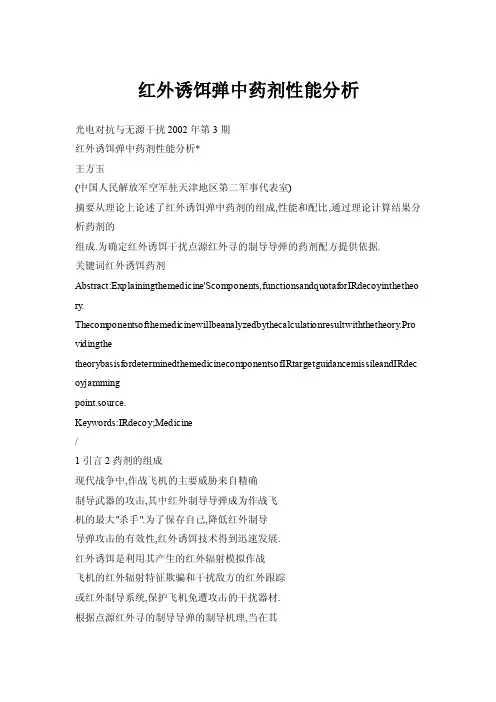

红外诱饵弹中药剂性能分析
红外诱饵弹中药剂性能分析光电对抗与无源干扰2002年第3期红外诱饵弹中药剂性能分析*王方玉(中国人民解放军空军驻天津地区第二军事代表室)摘要从理论上论述了红外诱饵弹中药剂的组成,性能和配比,通过理论计算结果分析药剂的组成.为确定红外诱饵干扰点源红外寻的制导导弹的药剂配方提供依据.关键词红外诱饵药剂Abstract:Explainingthemedicine'Scomponents,functionsandquotaforIRdecoyinthetheo ry. Thecomponentsofthemedicinewillbeanalyzedbythecalculationresultwiththetheory.Pro vidingthe theorybasisfordeterminedthemedicinecomponentsofIRtargetguidancemissileandIRdec oyjammingpoint.source.Keywords:IRdecoy;Medicine/1引言2药剂的组成现代战争中,作战飞机的主要威胁来自精确制导武器的攻击,其中红外制导导弹成为作战飞机的最大"杀手".为了保存自己,降低红外制导导弹攻击的有效性,红外诱饵技术得到迅速发展.红外诱饵是利用其产生的红外辐射模拟作战飞机的红外辐射特征欺骗和干扰敌方的红外跟踪或红外制导系统,保护飞机免遭攻击的干扰器材.根据点源红外寻的制导导弹的制导机理,当在其寻的头视场内出现多个目标时,它将跟踪这些目标的等效辐射中心,当红外诱饵和作战飞机同时出现在导引头视场内时,导引头跟踪二者的等效辐射中心,而红外诱饵和作战飞机在空间上是逐渐分离的.且红外诱饵的红外辐射强度远远大于作战飞机的辐射强度,因此,等效辐射中心偏向诱饵一边.红外诱饵的辐射光谱与飞机的辐射光谱相似,辐射能量大于飞机的辐射能量是其对抗红外制导导弹的基本条件,红外诱饵的这两个特性, 与其红外药剂的组成有关.本文对红外药剂的构成和各部分的性能进行初步的分析,并对药剂的组成对红外诱饵技术指标的影响进行探讨.*收稿日期:2002—05—3l红外诱饵中的药剂一般由三部分组成:氧化剂,可燃剂和粘结剂.氧化剂的作用是在高温时分解并能释放出氧.因此必须具有低的吸湿性(即从环境吸湿的能力(.氧化剂的正离子不允许产生遮蔽所需波长辐射能的光效应,氧化剂的正离子要求不能与可燃剂中的活泼金属发生反应, 否则会出现自发点火现象.可燃剂的作用是与氧化剂所释放的氧反应生成氧化产物,并放出热量. 这些热量产生各种可能的效应,包括色,运动,光, 烟等,在选择可燃剂的同时,必须考虑可燃剂和氧化剂混合后的稳定性.粘结剂的作用是将各种成分粘结在一起.如果没有粘结剂,则材料在制备和贮存过程中,将因比重和粒度的不同而发生分离.粘结剂应选用中性或不吸水的材料.3药剂的性能分析3.1氧化剂由于氧化剂的作用是在高温下发生分解反应,生成氧气,使可燃剂充分燃烧,并放出大量的热.所以,在选择氧化剂的时候,首先考虑如何得41红外诱饵弹中药剂性能分析到更多的氧气.同时氧化剂的分解应该只有少量的吸热.通过多次试验表明:采用聚四氟乙烯作为氧化剂,但在某种程度上,也起到粘结剂的作用.聚四氟乙烯是经聚合而成的高分子化合物, 耐热性好,可在260.C高温下长期使用,加热至415.C时即缓慢分解.因此,用聚四氟乙烯做为氧化剂,其吸湿性及化学稳定性都是比较理想的. 同时,还具有粘结剂的作用.因此,将其做为粘结剂的同时,也用它做为氧化剂使用.3.2可燃剂在选择可燃剂时,主要应考虑氧化程度,这是可燃剂热量输出的主要因素.可燃剂的单位重量物质输出的热量越多,所需可燃剂重量越轻.低的熔点有助于可点火性和可反应性,但是熔点过低也可能给生产和贮存带来安全问题,一般100. C是一个比较合适的下限值.可燃剂的沸点,直接决定了其挥发程度.沸点越低,贮存寿命越短. 为防止材料损耗,在包装时应该另外采取一些防护措施.所以,在选择可燃剂时,要综合考虑各种因素的影响.选择铝粉做为可燃剂时,由于其对水,硫化物,任何浓度的醋酸和一切有机酸类都有耐腐蚀性.但易与碱式无机酸作用而放出氢气, 可以做耐腐蚀材料,稳定性大.铝金属做为可燃剂时放出大量的热,在使用铝做为可燃剂所获得的高反应温度下,高熔点的氧化铝做为反应产物是比较理想的光辐射体.选择镁粉做为可燃剂时,由于其溶于酸而放出氢气,在潮湿的空气中氧化发暗,在干燥的空气中比较稳定.镁粉是一种很好的可燃剂,但这种金属与水反应,使其贮存寿命比较短,受潮湿的含镁混合药剂可能发生自发点火,由于镁的沸点比较低,使混合药剂中过量的镁汽化,与空气中的氧气混合后燃烧.在药剂燃烧时,镁变成了高熔点的氧化镁,这是比较合适的白光辐射体.同时,含镁药剂在反应时产生的热量输出又有助于达到高的火焰温度.3.3粘结剂粘结剂的作用主要是把混合均匀的药剂粘结在一起,经过压制以后有一定的强度.为了达到贮存和运输方便的目的,红外诱饵药剂中一般选择有机聚合物做为粘结剂,由于这些粘结剂是有机化合物,在混合药剂中还可用作氧化剂.424药剂的组成对战技指标的影响4.1光谱范围根据大气窗口作用,根据各种材料的红外光谱特性,可以选择几种在3～5m范围内燃烧时辐射强度比较高的材料,做为可燃剂和氧化剂. 4.2辐射强度辐射强度是点辐射源在某方向上单位立体角内的辐射通量.根据斯蒂芬一玻耳兹曼定律M(T)=oT4 (1)式中:M(T)一黑体辐射的全辐射度,w/crn!;常数(5.6臼97±0.13029)×10-,w7c7,!.:T_一绝对温度,K.黑体辐射的全辐射度与其绝对温度的四次方成正比.可见,提高温度是增加黑体辐射的全辐射度的最佳途径.提高红外诱饵的燃烧温度主要是研究高能配方,在单位时间内有较多的物质参加反应.4.3燃烧时间在科研生产中,根据需要有时要加快燃烧速度,缩短燃烧时间.药剂混合的均匀程度对药剂的燃烧速度影响也很大,增加红外诱饵药剂混合均匀程度的任何工序,对燃烧时间都有影响要使红外药剂平稳地燃烧,反应区必须能够沿着药剂逐层燃烧,使相邻的材料层不断升温,一直到材料的点火温度.材料具有良好的导热性是燃烧稳定传播的基本条件,在红外诱饵混合药剂中的金属元素正起着这样的作用.金属是好的热导体,而有机物是差的导体.如果药剂暴露在空气中燃烧,金属被空气氧化也能提供过量的热量, 在海拔高度比较高的地方由于空气稀薄,大气压力降低,氧气减少,将燃烧速度变慢.过量的可燃剂不能有效地完全燃烧,过量的可燃剂,尤其是易挥发的金属,如:镁,能与环境空气中的氧一起燃烧而产生外加的热和光.5结束语综上所述,红外诱饵药剂基本上有三种成分组成,即氧化剂,可燃剂和粘结剂.氧化剂是在高温时发生分解反应,生成氧气,使可燃剂充分燃(下转第46页)涂层硬质合金刀具及其在切削加工中的应用涂层可保证涂层与基体的牢固粘结,并使刀片在中,低速切削条件下有高的抗机械磨损性能;在其上涂覆Al涂层,则可获得在高温下有良好的化学稳定性和绝热性,使刀片基体不会因温度太高而产生塑性变形,因而在高速切削时有高的耐用度;在Al()3涂层上再涂覆一层TiN,则可使刀具的摩擦系数小,切屑能顺利排出,可降低切削温度和防止粘刀现象,减少刀具的月牙洼磨损,而且还可减少积屑瘤的产生.在实际生产中应根据被加工材料的性质及加工特点选用合理的涂层. 3.3涂层硬质合金刀具使用的局限性涂层硬质合金刀具虽有许多优点,使用也越来越广泛,但它还不能完全代替普通未涂层的硬质合金.(1)涂层硬质合金刀具的强度和韧性都低于未涂层刀具,因此涂层刀具不适合特别重负荷下的粗加工和冲击大的间断切削,也不适合加工带硬质夹杂物的材料.(2)为了增强涂层刀片的刀刃强度,涂层刀片要经过刀刃钝圆处理,因而涂层刀片不如未涂层刀片锋利,故不适合进给量很小(如<0.015mm)的精加工.(3)涂层刀具在低速切削时,容易产生剥落,崩碎等现象,故不宜用于低速切削.(4)涂层刀具不适合加工耐热合金,钛合金,非金属材料及有色金属.(5)一般涂层硬质合金刀具对深孔钻削,切断,螺纹加工和切屑难以排出的加工效果欠佳.4结束语综上所述,涂层硬质合金刀具具有优良的机械性能,能够提高机械加工效率和刀具使用寿命. 合理选用涂层硬质合金刀具是降低产品加工成本,提高产品质量的有效途径.在实际加工生产中若选用涂层硬质合金刀具,首先要了解刀具及涂层的性能,特点,针对不同的加工材料选用不同的涂层材料,同时要衡量刀具的性能价格比,以充分发挥涂层硬质合金刀具的优势.参考文献1肖诗纲.现代刀具材料.重庆:重庆大学出版社.19902于启勋等.金属切削理论与实践.北京:北京出版社,19853于启勋.新型硬质合金一表面涂层硬质合金.机械工程师,2001(6)(上接第42页)烧,并放出大量热.可燃剂是与氧化剂所释放的氧反应生成氧化产物,并放出热量.粘结剂是将各种成分粘结在一起,使药剂经过压制后有一定的强度.三种成分都非常重要,相互依存,相互作用,各成分之间的比例直接影响红外诱饵能否达到战技指标要求,而混药工艺,设备的水平也是很46关键的,故药剂的选用除根据理论计算外,更重要的是要通过反复的试验确定.参考文献1张赛金.飞机红外诱饵.光电对抗与无源干扰,1995(3)。
红外型空空导弹导引头特点及实现方式分析
红外型空空导弹导引头特点及实现方式分析作者：张红波鲁星李妙玲来源：《中国军转民》 2014年第7期张红波鲁星李妙玲引言随着科学技术的发展，战争攻防对抗日益激烈，战争环境日趋复杂，要求红外型空空导弹能在复杂的环境和强干扰条件下准确地探测、识别、跟踪目标。
为此，目前，空空导弹将采用红外导引头技术，它主要有许多独特的技术要求及特点。
1. 红外型空空导弹导引头技术要求及特点分析1.1 具备更高的空间分辨力与探测性能红外导引头技术从单元、多元发展到成像，导弹的空间分辨率和抗干扰能力不断提高。
红外成像制导系统摆脱了把跟踪目标作为一个点热源因而只能跟踪目标最热部分的局限性，通过成像探测器捕获目标的红外图像，其温度分辨率小于0.1℃，可为控制系统提供更多的目标形状、能量信息，使得导弹的命中精度高、抗干扰性强。
成像制导使其制导系统具有一定“智能”和软件可编程灵活性，可根据图像特性，选择目标要害部位进行攻击，故可以在复杂背景或强干扰情况下仍能准确地击中目标，从根本上改善制导武器的性能。
目前作为主流的红外成像导引头采用了线列扫描成像（IRIS-T）或凝视成像技术（AIM-9X，ASRAAM）。
线列扫描成像具有更好的抗激光干扰的能力，且探测器像元的均匀性较好。
而凝视红外成像制导技术由于采用大规模探测单元和凝视工作方式，能够连续累积目标辐射能量，因此具有高分辨率、高灵敏度、高信息更新率的优点，适用于对高速机动小目标、复杂地物背景中的运动目标或隐蔽目标的成像。
此外，凝视成像省去了机电扫描部件，体积小、重量轻、可靠性高，非常适用于对空间、重量要求高的空空导弹。
由于第五代空空导弹本身对红外导引头的探测灵敏度、杂波抑制能力、目标识别能力、瞄准点识别选择能力均有很高的要求，这些要求都希望导引头有小的单元瞬时视场（空间分辨率）。
对于导弹系统而言，大的视场和小的单元瞬时视场往往是相互抵触的。
大的视场对于提高目标探测概率、降低对中制导精度要求等导弹战术性能有利。
光电对抗技术和装备现状评析
文章编号:1671-637Ⅹ(2004)0320030205光电对抗技术和装备现状评析邹振宁1, 冷 锋1, 周 芸2(11解放军电子工程学院,安徽合肥 230037;21解放军蚌埠坦克学院,安徽蚌埠 233013)摘 要: 介绍了光电对抗技术和装备的现状,对光电对抗技术、光电干扰技术、光电隐身技术进行了综述,并对未来光电对抗技术发展趋势进行了预测。
关 键 词: 光电对抗; 技术; 系统中图分类号: T N97 文献标识码: ACurrent situation of electro2opticalcountermeasure technology and equipmentZ OU Zhen2ning1, LE NG Feng1, ZH OU Y un2(1.Electronic Engineering Institute,Hefei230037,China;2.Bengbu Tank Institute,Bengbu233013,China)Abstract: E lectro2optical countermeasure technology is a novel technology that has found wide application in m odern warfare.This paper presents the current situation of the countermeasure technology and equipments, supplies a summary on electro2optic countermeasure,interference and stealthy technologies,and gives a fore2 cast to the trends of the electro2optic countermeasure technologies.K ey Words: electro2optical countermeasures; technology; system0 引言光电制导武器以投放准确、命中精度高、抗电磁干扰能力强等显著特点,成为最具有威胁力的武器之一。
红外诱饵干扰效果分析
０ 引 言
随着 红 外器 件 的不 断 发展 ，红 外侦 察 和红 外 制 导技 术得 到 了迅 猛 发 展 和 广 泛 应 用 。 红 外 侦 察 方 面 ，其器材 主要有 广泛 置于地 面 、空 中或外层 空 间的 红外 热像 仪和红外 照相 机 ；红 外成 像 制 导技 术 具 有 制 导精度 高 、隐蔽 性好 、抗 干扰 能力 强 、作用 距离 大 、 自动寻 的和 可 选 择 截 获 并攻 击 目标 要 害 部 位 等 优 点 ，是 当今 精确 制导 技 术 发展 的重 点 。为 了对 付 红 外侦察 和 红 外 制 导 技 术 ，各 国竞 相 研 究 对 抗 措 施 。 其 中红 外诱 饵弹 以 其低 成 本 、高 效 能 、结 构 简 单 、可 多 载 多 投 等 优 点 而 成 为 主 要 对 抗 手 段 之 一 。 评 估 其 干 扰 效 能 具 有 积 极 意 义 。
１ 红 外 接 收 系统 在 红 外诱 饵 干扰 下 的 探 测概 率 计算
红外诱 饵 的使 用可 以降低 红外接 收系统 接收 的 信噪 比 ，让 信号淹 没在噪声 中 ，从 而 可降低 系统对 目 标 的探 测概 率 。
设 红外接 收 系统 、目标 和红 外诱 饵 的空 间关 系
如 图 １所 示 。红 外 接 收 系 统 的 光 学 系 统 对 准 目标 ， 光 学 系 统 和 目标 的 连 线 与 光 学 系 统 和 红 外 诱 饵 的 连 线 之 间 的夹 角 为 。 若 红 外 接 收 系 统 的 瞬 时 视 场 角 为 ∞，则 当 ０＜ｃｏ／２时 ，干扰 辐 射 可 进 入 红外 接 收 系 统 ；否 则 ，干 扰 无 效 。
美国导弹防御系统全域红外探测装备发展、体系分析及能力预测
美国导弹防御系统全域红外探测装备发展、体系分析及能力预测范晋祥中国航天科技集团公司八院八部摘要：红外探测跟踪系统在美国目前部署的弹道导弹防御体系中，尤其在弹道导弹发射早期预警和动能拦截弹高精度制导等方面，起着关键的作用。
为了进一步完善和改进其弹道导弹防御体系，近年来美国正在进一步发展新一代的弹道导弹防御红外系统与技术，正在大力发展改进弹道导弹发射早期预警能力的天基高轨道红外预警系统，发展旨在实现对弹道导弹威胁的全弹道（从助推段到中段、末段）监视跟踪的空间监视与跟踪系统，发展先进的、高性能大规格红外焦平面阵列、双色（多色）大规格红外焦平面阵列以提高星载红外告警系统、天基监视与跟踪系统以及动能拦截弹红外导引头的性能，发展用于拦截效果评估和弹道导弹发射早期预警性能改进的先进的多光谱、超光谱探测技术，此外还在发展用于弹道导弹防御的机载红外探测系统，以构建包括天基高轨早期预警、天基低轨全弹道跟踪、机载助推段、上升段跟踪和弹载跟踪导引的弹道导弹防御全域红外探测武器装备。
本报告概述了近年来美国弹道导弹防御系统中红外系统与技术的新进展，分析了美国弹道导弹防御系统的全域红外探测武器装备的体系构成，预测了美国未来弹道导弹防御系统红外探测装备的能力。
关键词：弹道导弹防御系统、导弹防御、预警卫星、空间目标监视与跟踪系统、动能拦截器、导引头、红外、焦平面阵列1 弹道导弹防御红外探测、跟踪系统发展简况红外探测跟踪系统与动能拦截弹红外导引头在美国目前部署的弹道导弹防御系统中起着举足轻重的作用，天基红外预警系统是导弹防御系统实现对弹道导弹发射的早期预警的关键,是确保实施成功拦截的先决条件,而动能拦截器红外导引头则是拦截目标的关键。
然而，美国目前部署的弹道导弹防御系统仅具备初始作战能力，尚不具备助推段、上升段防御能力，以地基、海基雷达为主的弹道导弹防御探测跟踪传感器不具备对弹道导弹威胁的全球范围内的持久监视、跟踪能力，而且原有的天基红外预警系统也存在着一些固有的缺点，如不能跟踪中段飞行的导弹，对国外设站的依赖性大，在南北极地区存在一些无法监视的盲区,星上红外探测器扫描速率低、频段少，对射程近的战区导弹难以给出充足的预警时间，虚警问题始终未得到根本解决，目前装备的动能拦截弹也存在着识别能力不足的缺点。
美国动能拦截弹红外成像导引头的发展分析
第38卷第1期红外与激光工程2009年2月Vol.38No.1Infrared and Laser Engineering Feb.2009美国动能拦截弹红外成像导引头的发展分析范晋祥（中国航天科技集团公司八院八部，上海200233）摘要：概述了美国弹道导弹防御系统的核心要求和红外制导型动能拦截弹在该系统中的重要地位。
介绍了美国正在部署、试验和研制的几种大气层外和大气层内弹道导弹防御动能拦截器的红外成像导引头的作战使命、拦截目标、任务特性、设计方案和发展现状，简要分析了美国正在和即将部署的动能拦截弹难以有效地对付不断发展的弹道导弹威胁的突防对抗措施的弱点，概述了近年来发展的满足多对多拦截需求的多拦截弹头(MKV)的红外成像导引头的发展现状，并介绍了近年来重点探索的旨在提高对小间距物体的区辨能力和对弹道导弹弹头的识别能力的新概念红外成像导引头，包括多波段红外成像导引头和主/被动红外成像导引头。
关键词：弹道导弹防御系统；动能拦截器；导引头；红外成像；激光雷达；焦平面阵列中图分类号：TN21文献标识码：A文章编号：1007-2276(2009)01-0001-06Development analysis of infrared imaging seekers ofkinetic kill vehicles in AmericaFAN Jin蛳xiang(The Eighth System Design Department of the Eighth Research Academy of CASC,Shanghai200233,China)Abstract:The core requirements for America′s Ballistic Missile Defense System(BMDS)and the importance of infrared guided kinetic kill vehicles(KKV)for BMDS were summarized.The fight missions, intercepting targets,task′s characteristics,programme characteristics and current status of several infrared seekers employed by America′s endo蛳atmospheric and exo蛳atmospheric KKV,which were being deployed, tested or developed currently,were introduced.The weaknesses of America′s KKV dealing with threat of ballistic missile ineffectively were analyzed.The current status of the infrared imaging seekers for Multiple Kill Vehicle(MKV),which could counter complex ballistic missile threats,were introduced.Moreover,new concept infrared imaging seekers aiming at improving the abilities of resolving multiple closely spaced objects(CSOs)and discrimination of ballistic missile warhead(including multi蛳bands infrared imaging seeker and dual蛳mode active/passive infrared imaging seekers)were introduced.Key words:Ballistic missile defense system;KKV;Seeker;Infrared imaging;Lidar;Focal plane array收稿日期：2008-07-15；修订日期：2008-09-20作者简介：范晋祥（1966－），男，山西太原人，研究员，硕士，主要研究方向为红外系统与应用技术研究。
国外空军光电对抗装备综述
光 电对 抗 装 备 的 系 统 化 光 电 对 抗 技 术 作 为 一 种 对 抗 高 精 度 光 电制 导 武 器 的 手 段 , 是 其 他 对 抗 方 法 无 法 取 代 的 . 电对 抗 正 朝 着 宽 频 谱 , 光 多 用 途 , 实 用 化 的 方 向 发 展 , 而 承 载 着 各 种 先 进 光 电 对 抗 技 术 的 光 电 对 抗 装 备 则 朝 着 系 统 化 的 方 向 发 展 . 系统 化 的 光 电 对 抗 设 备 可 以 实 现 战 术 决 策 的 自动 化 , 满 足 现 代 战 争 中体 系 对 抗 的 要 求 ,便 于
法 是 将 光 电探 测 , 抗 指 挥 战 术 决 策 , 对 对 抗 执 行 单 元 三 部 分 构 成 一 个 光 电 对 抗 系 统 ,作为 作战 系统的 空 长 达 几 小 时 ,根 据 战 术 需 要 布 设
更 佳 的 光 子 器 件 来 代 替 ,从 而 实 现
告警设 备按 用途分 为导 弹告 警系统 和激 光告 警设 备 .
导 弹告 警 系统
光 电导弹 逼近 告 警 系统包 括红 外告
警和 紫外 告警两 类 .
( 红 外 告 警 装 备 1 ) 机 载 红 外 告 警 设 备 被 动 探 测 导 弹 主
动段 发动机 尾 焰 ( 波长 3 微 米 )和高 ～5
弹 ,具 有 高 探 测 率 和 低 虚 警 率 ,可 以 边 跟 踪 边 搜 索 ,进 行 多 重 威 胁 探 测 ,并 及
碰 时 间 告知 飞行 员 , 自动
引 导 " 向红 外 干 扰 机 " 定
( R DI CM ) 起 动 诱 饵 投 放 或 装 置 , 已 装 备 以 色 列 空 军 的 AH一 1武 装 直 升 机 和 F一
先进的机载红外诱饵对抗技术措施发展研究
•工程麁用•航天电子对抗2017年第5期先进的机载红外诱饵对抗技术措施发展研究陈宁，王刚，王鹏，陈元泰，刘玥晗(中国航天科工集团8511研究所，江苏南京210007)摘要：介绍当前机载红外诱饵的技术原理和性能特征，针对先进红外制导武器常用的抗 干扰技术，分析了现有红外诱饵存在的不足和局限性，在此基础上系统分析了国外正在发展的多种先进的机载红外诱何对抗技术措施，为未来机载红外对抗发展研究提供参考。
关键词：机载自卫；红外诱饵;发展中图分类号：TN972;TN976 文献标识码：AResearch on the development of advanced airborne infrareddecoy countermeasuresChen Ning,Wang Gang,Wang Peng,Chen Yuantai,Liu Yuehan(No.8511 Research Institute of CASIC,Nanjing 210007 ,Jiangsu,China)Abstract：The technical principles and characteristics of current airborne IR decoy are introduced. The limitations and imperfections of existing IR decoy are pointed out in consideration of the application of antijamming technology to advanced IR guided weapon. Based on the analysis of abroad multiple advanced IRdecoy countermeasures, the reference for the research of further development of IR decoy countermeasures isprovided.Key words：airborne self-defense；IR decoy；development〇引言据统计，1973 —2001年有49 %的飞机损失来自 红外导弹，其中1984 —2001年90%的飞机损失来自 红外导弹。
军用光电技术
军用光电技术【前言】兵者，国之大事，自古以来，军事实力都是衡量一个国家地位的标准之一，战争可以颠覆一个国家政权，在人类进入现代以来，军械装备，战役战术，作战方式.....发生了翻天覆地的变化，从摩托化到半机械化，从半机械化到机械化，再从机械化进入信息化，将来还要进入数字化。
作战区域从陆地延伸到海洋，天空，太空四维一体。
作战样式更加精确化，战争发生了质的变化，得益于现代装备技术和工业技术，尤其得益于电子技术和计算机技术、光学技术的高速发展，20世纪70年代以来，各种先进光电装备在高技术局部战争中的应用日益广泛，尤其是在现代的四大战争海湾战争、科索沃战争、伊拉克战争、阿富汗战争。
特别是近20 年来，人类算是进入了一个信息化的时代，信息战已成为一个时代的主流，由于多种军用光电武器与装备在情报侦察、夜间作战，远程控制等信息作战行动中发挥了极其重要的作用，因此，能够与之相抗衡的光电对抗技术也逐渐得到了各国军方更多的重视，并开始走上加快发展的道路。
关键字：光电对抗光电制导光电干扰光电隐身【光电对抗】孙子曰:“知己知彼，百战不殆；知天知地，胜乃可全。
先知者必取于人，知敌之情者也。
”在孙子看来，信息优势对战略战术都是至关重要的因素，对信息的控制可以在地方阵营中产生一种“熵”，由此导致敌人内部能量散发和消失。
胜利的关键更多地取决于有信息优势而获得对正确态势的领悟，关键点的拥有可以“不战而屈人之兵”。
光电对抗是信息战的重要组成部分，光电对抗是指为削弱、破坏敌方光电设备的使用效能,保护己方光电设备正常发挥效能而采取的各种措施和行动的统称。
包括光电对抗侦察与干扰、反光电对抗与反干扰两大对立面,每一对立面又都涉及可见光、红外、激光三个技术领域。
有军事家分析和预言:在未来信息化战争中,谁先夺取光电权,谁就将夺取制空权、制海权、制夜权而产生重大影响。
一个国家的电子战实力(尤其是光电对抗武器系统) 对现代国防力量的影响将完全不同于某些武器(如常规武器) 技术性能差距带来的影响,它更具有全局性、决定性和时间性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
总第181期2009年第7期舰船电子工程Ship Electr onic EngineeringV o l.29No.733美国面源型红外诱饵弹的发展分析*李宝宁1) 谢吉鹏2) 李朝荣1)(空军驻锦州地区军事代表室1) 锦州 121000)(空军大连通信士官学校基础部电路电子室2) 大连 116600)摘 要 美国面源型红外诱饵弹在现代战争中发挥着越来越重要的作用。
文章介绍了面源型红外诱饵弹的发展历程以及装备的研制、改进情况,指出了在现代战争中发展面源型红外诱饵弹的优势和重要性,重点探讨了几种面源型红外诱饵弹的性能及其特点,并论述了面源型红外诱饵弹的发展动向与分析。
关键词 面源型红外诱饵弹;装备;发展中图分类号 T N97Development Analysis of the U S Surface type Infrared DecoyL i Baoning1) X ie Jipeng2) L i Cha or o ng1)(Resident Representativ e O ffice of A ir Fo rce in Jinzhou1),Jinzhou 121000)(Circuit Electr onics Roo m of the Basis of t he Department,Co mmunicatio n Academ y ofA ir F or ce o f in Dalian2),Dalian 116600)A bstract T he U S surface type infra red decoy play mo re and more r oles in the w ar today.T he pr ocess of develo pment of the surface ty pe infrar ed decoy and equipment s in all countries ov er the w or ld and its modification ar e descr ibed.T he tech nique perfo rmance and pr operties o f sev eral surface ty pe infr ared decoy seekers ar e analyzed.A nd dev elo pment tr end and a nalysis of the surface type infrar ed deco y ar e discussed.Key words surface type infrar ed deco y,equipment,dev elopmentClass Nu mber T N971 引言面源型红外诱饵弹,可模拟目标(飞机、舰船等)各红外辐射波段的特性和目标运动特征,用来诱骗成像式红外制导导弹。
面源型红外诱饵弹主要采用液体弹药(碳氢化合物或更复杂的化学制品)和固体弹药(M g/PT FE材料、金属燃料和磷的水合氧化物等),由投放器从目标(飞机、舰船等)投射到距目标(飞机、舰船等)一定距离和方向的空中,经点燃迅速燃烧产生强烈的红外辐射源,形成红外假目标。
面源型红外诱饵弹在使用中的战术要求包括:红外干扰波段必须与被干扰导弹的工作波段一致或接近;红外诱饵弹的辐射能量必须大于被保护目标的红外辐射能量;必须保证把红外诱饵弹投射到寻的器跟踪视场内,而且在视场内持续燃烧的时间必须大于被保护目标离开导引头视场所需要的时间。
本文就面源型红外诱饵、发展动向、发展分析等,作进一步的研究和探讨[1]。
2 面源型红外诱饵面源红外诱饵弹系统是造成假目标的欺骗式有源红外干扰器材,可以从地面、飞机或者舰艇上发射,诱骗空地、空空、地地和反舰导弹[2]。
2.1 干扰机理当面源红外诱饵弹抛射点燃后形成大面积的红外干扰诱饵云,其红外光谱特征相似于被保护目*收稿日期:2009年3月13日,修回日期:2009年4月20日作者简介:李宝宁,男,助理工程师,研究方向:电子装备技术。
34李宝宁等:美国面源型红外诱饵弹的发展分析总第181期标,形成与保护目标相似的空间热红外图像,积分辐射强度至少大于被保护目标两倍以上,与被保护目标同处于来袭导弹寻的器的视场内,燃烧时间长于来袭导弹的制导时间。
面源型红外诱饵在导弹导引头视场中出现后,其真目标和诱饵云共同形成目标信息,导引头视场中形成等效辐射中心,导引头锁定的是等效辐射中心,但由于面源型红外诱饵形成的热图像比被保护目标红外辐射强度大若干倍,这样随着红外诱饵云与目标在空间逐渐分离而把导弹逐渐引向诱饵,最后使真目标逸出导引头视场而达到保护目标的目的。
2.2 特点1)光谱特性逼真。
面源型红外诱饵用选择性辐射材料作为诱饵的辐射剂,能够很好地模拟目标的光谱辐射分布特征。
2)辐射能量和辐射面积大。
面源型红外诱饵在来袭导弹红外成像制导的全波段内具有远大于目标的辐射强度。
3)辐射频段宽。
面源型红外诱饵的作用波段可以覆盖1~3 m、3~5 m和8~14 m的红外辐射的三个主要大气窗口。
4)形成速度快,作用时间长。
面源型红外诱饵可在零点几秒之内达到有效辐射强度,在最短的时间内对红外成像制导武器形成干扰,作用时间能够大于来袭导弹的红外制导时间,直到被保护目标脱离导弹导引头视场。
2.3 技术指标1)光谱特性。
采用选择性辐射材料作为诱饵的辐射剂,以便模拟目标的光谱辐射分布特征。
2)辐射强度。
诱饵必须在来袭导弹红外成像制导的全波段内具有大于目标两倍的辐射强度。
3)起燃时间。
诱饵在离开导引头视场之前,必须在小于0.5s之内达到其有效的红外辐射强度。
4)作用时间。
诱饵燃烧的持续时间,必须大于导弹的红外成像制导时间(一般红外外成像制导时间为4~6s,所以面源红外诱饵的燃烧持续时间必须大于6s),以确保目标不被重新捕获。
2.4 关键技术1)光谱辐射特性。
面源型红外诱饵的红外光谱,其频段与被保护目标红外辐射频段要一致,光谱分布特性也要一致。
例如,地面坦克、海上舰艇、空中飞机等目标。
2)高精度发射定位系数。
面源型红外诱饵从载体抛出的速度和方向要保证落在红外成像制导导弹导引头的视场内。
3 发展动向1)美国MJU系列红外诱饵弹。
美国 先进战略与战术一次性干扰器材(A ST E)计划,目的是为战术飞机研制可对抗先进红外导弹的新型红外诱饵弹。
该计划由美国空军管理,研制工作主要由英国马可尼宇航公司和合金表面公司承担,其中前者负责研制M JU-47B和M JU-48B弹,后者研制M JU-50B和MJU-51B弹[3]。
M JU-47B是一种运动型红外诱饵弹,它采用改进的M AGTEF颗粒(镁与特夫隆的混合物)作为烟火材料。
这种烟火材料既产生诱使敌方导弹远离飞机的红外能量,同时也起推进剂的作用,能产生足够的推力,使诱饵弹跟随飞机飞行而不会迅速下落。
MJU-47B的尺寸为50m m!62.5m m !200m m,可从美国空军的标准投放系统,如AN/ ALE-47上投放。
M JU-48B采用了两种材料产生红外辐射,除了传统的MAGT EF材料外,还使用了合金表面公司发明的所谓自燃材料。
这种自燃材料通过氧化而不是通过燃烧产生红外辐射。
M JU-50B是为运输机、战斗机和直升机应用而研制的。
它采用自燃材料,在发射甚至点火前完全密封,当氧化金属薄片从圆筒中弹出后与空气接触就迅速氧化并辐射热量。
在生效持续时间上, M JU-50B与标准燃烧式诱饵弹相差无几,但它辐射热量时不会产生可见光。
该弹尺寸为25mm! 25mm!200mm,可与美国空军的标准投放系统配用。
1999年,M JU-50B首先在美军C-130运输机和H H-60直升机上进行了飞行试验,同年10月又顺利完成了作战试验,并于同年11月投产。
2000年初,美国空军按照A ST E计划与合金表面公司签订了一份价值460万美元的合同,要求生产和交付73000枚M JU-50B弹,计划装备A-10、C-130、F-16飞机及若干直升机。
M JU-51B是为战斗机应用而研制的。
它也采用了自燃材料,产生的红外辐射特征可很好地覆盖承载战斗机的发动机红外频谱区,其尺寸为25mm!50m m!200m m。
2)美国海军现有的M k245Mo d Giant多段红外诱饵弹。
可连续用迫击炮发射5发子弹药,每个子弹药装3块烟火剂装药,形成一热的混合烟幕云团,云团随颗粒物和气体的辐射涨大。
该弹的不足是需要发出单独的脉冲指令来发射每发子弹药,其工作还受舰船的航向和风力的影响。
多云团诱饵弹采用类似子母弹的远离,但采用单一烟火剂装药,在弹飞行过程中从弹内布撒开来。
与M k245不同,该弹是一种发射后不管的诱饵弹。
它在发射后自主工作,间隔不同的时间(时间间隔为毫秒或者几秒)沿飞行弹道布撒多频谱子弹药。
它是一种有效的对抗措施,同时它不受船的运动和风的影响。
3)美国AN/ALE-50、55兼容性/光纤拖曳红外诱饵弹。
该诱饵释放的红外脉冲可模仿多种飞机的机尾排气热焰,能对各种红外寻的导弹进行欺骗诱导,在远离飞机本体距离上诱爆来袭导弹,保证飞机自身安全,且可以连续使用,不像投放箔条和红外干扰弹的被动干扰投射器那样一次性消耗。
4)美国启动微型诱饵弹项目研究工作。
英国∀防务系统日报#2003年6月17日报道,埃格林空军基地的科学家正在协助研发微型空射诱饵弹。
空军官员希望,该诱饵弹能够诱使敌方部队过早暴露其防空位置,使得友军飞行员呆在更安全的地带。
精确打击系统项目办公室授予雷声公司一项价值8800万美元、为期5年的合同,研制微型空射诱饵弹。
通过以全尺寸轰炸机或战斗机的形式出现在雷达屏幕上,诱饵弹旨在渗透到敌方防空系统内。
最终研制出来的诱饵弹将是一种小型的、类似巡航导弹的飞行器,长约2.92m、直径为203m m,翼展为1.52m。
微型诱饵弹重量仅有90.8kg,可从战斗机和轰炸机发射。
微型诱饵弹采用涡喷发动机推进,速度将达到0.93Ma,巡航高度大约为12000m。
空军空中作战司令部要求诱饵弹能够在10500m的高度上飞行45m in;在900m的高度上飞行20min。
诱饵弹能够以多种方式使用。
其中一种模式为要求战斗机能够跟随诱饵弹进入敌方领土。
在另外一种模式下,诱饵弹将大量发射使用,完全压制敌方的综合防空系统。
微型诱饵弹项目定于2005年开始进行系留飞行试验;2006年开始自由飞行试验;2007年开始小批量生产。
合同要求到2011年向美国空军交付1500枚微型诱饵弹。
微型诱饵弹的单位成本被限定在12.5万美元之内。
5)美国雷声签订拖曳式诱饵弹系统合同。
美国雷声公司2004年5月12日报道,雷声公司已经签订了两项总价值为6370万美元的合同,生产ALE-50拖曳式诱饵弹系统。
