柯顿短波电台操作
北京中力峰科技开发有限公司
2013年3月
一、CODAN电台概述
• 1、柯顿电台的主要产品 NGT 系列电台 NGT SR电台：NGT SR NGT SRX NGT VR电台：NGT VR NGT VR/M NGT CR电台：NGT CR电台是一款全 中文电台。
一、CODAN电台概述
各功能键的介绍
二、NGT SR电台操作使用
• （一信道的创建、编辑、删除
1、信道创建： 2、信道的编辑 3、信道的删除
1、信道创建：
（1）进入主菜单“Main menu”； （2）用▲键在下面的菜单中找到信道一项： “Channel”
Main menu
Channel
Net work
• （3）按下√键； • （4）按住 ⊙ 键； 屏幕显示状态：
（5）按住√键，频率显示将变成黑框。
Receive freq
15824
（6）键入要改变的新频率，例如11492
Receive freq
11492
(7)按下√键确认，屏幕将显示出你刚输 入的接收频率。
Receive freq
11492 Khz
(8)用▲键找到发射频率显示;
Tansmit Freq
1 2 RX 01 5515 V
3
USB
4
5
1、接收/发射信号强度； 2、信道编号； 3、静音标识； 5、接收发射频率； 4、边带模式；
（5）用▲键找到菜单 “Create entry”；
LIST MANAGER
Create entry
COPY ENTRY
（6）按下 √ 键；
NEW NAME
01
Calling……………
1234
表示已经开始呼叫
Calling
sent
1234
表示呼叫已经完成 8、如果呼叫成功,可以听到清脆的回铃声.
谢
谢
• 2、CODAN短波电台的主要特点 动中通、盲区内通信 噪音小、音质清晰 操作简单、安装方便 功能齐全：选择性呼叫、电话呼叫、短 信呼叫、状态呼叫、紧急呼叫等呼叫类型， 另外，还有数据传输、GPS定位、异频转 接等功能。
一、CODAN电台概述
3、主要技术指标（NGT SR电台）：
频率范围： 信道容量： 操作模式： 输出功率： 发射：1.6-30 MHz 400信道 单边带(J3E,USB,LSB,AM) 125 W PEP 接收：250 kHz - 30 MHz
USB
1 of 1
（14）按下√键确认，屏幕将显示问句要 不要添加其它信道。
Add another
Channel/Mode？
（15）按下√键确认，屏幕将回到信道问 句的显示。
Channel？
01
（16）用▲键找到下一个要编入的信道 并按上述同样办法把所需要的信道全部编 入，“NET S”网路就此创建完毕。
主电压：
主功率： 温度： 尺寸与重量：
额定12 V DC，负地
接收（不发射信号）：1 A 发射：J3E voice：9 A J3E two-tone：10-14 A -30C到+60C 2010 RF Unit：210 mm W x 270 mm D x 65 mm H,3.3 kg 2020 Handset：65 mm W x 35 mm D x 130 mm H,0.3 kg 2030 Junction Box：135 mm W x 117 mm D x 38 mm H,0.4 kg RS232,波特率300-19200 baud

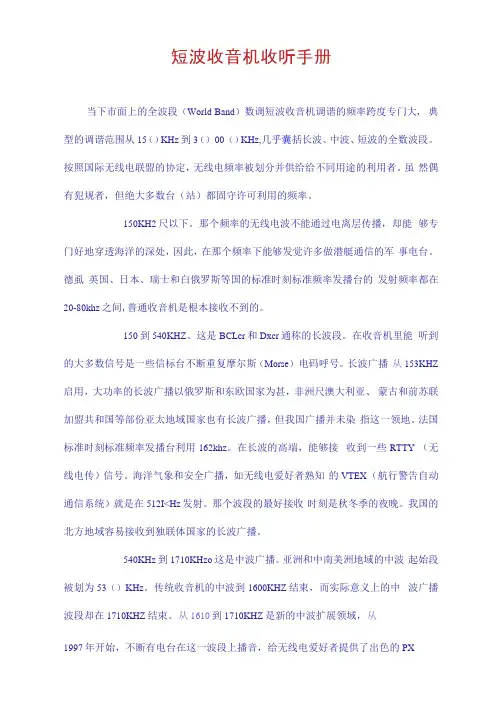

短波收音机收听手册
短波收音机收听手册当下市面上的全波段（World Band）数调短波收音机调谐的频率跨度专门大, 典型的调谐范围从15（）KHz到3（）00（）KHz,几乎囊括长波、中波、短波的全数波段。
按照国际无线电联盟的协定，无线电频率被划分并供给给不同用途的利用者。
虽然偶有犯规者，但绝大多数台（站）都固守许可利用的频率。
150KH2尺以下。
那个频率的无线电波不能通过电离层传播，却能够专门好地穿透海洋的深处，因此，在那个频率下能够发觉许多做潜艇通信的军事电台。
德虱英国、日本、瑞士和白俄罗斯等国的标准时刻标准频率发播台的发射频率都在20-80khz之间,普通收音机是根本接收不到的。
150到540KHZ。
这是BCLcr和Dxcr通称的长波段。
在收音机里能听到的大多数信号是一些信标台不断重复摩尔斯（Morse）电码呼号。
长波广播从153KHZ 启用，大功率的长波广播以俄罗斯和东欧国家为甚，非洲尺澳大利亚、蒙古和前苏联加盟共和国等部份亚太地域国家也有长波广播，但我国广播并未染指这一领地。
法国标准时刻标准频率发播台利用162khz。
在长波的高端，能够接收到一些RTTY （无线电传）信号。
海洋气象和安全广播，如无线电爱好者熟知的VTEX （航行警告自动通信系统）就是在512I<Hz发射。
那个波段的最好接收时刻是秋冬季的夜晚。
我国的北方地域容易接收到独联体国家的长波广播。
540KHz到1710KHzo这是中波广播。
亚洲和中南美洲地域的中波起始段被划为53（）KHz。
传统收音机的中波到1600KHZ结束，而实际意义上的中波广播波段却在1710KHZ结束。
从1610到1710KHZ是新的中波扩展领域，从1997年开始，不断有电台在这一波段上播音，给无线电爱好者提供了出色的PX（远程无线电接收活动）奧机。
但nookhz以上频率入驻的中波广播电台寥寥无几，据WRTH （《世界广播电视手册》）最新记录，全世界仅有两家广播电台在1700khz——1710khz发声，澳大利亚转播本地赛马和服务偏远地域土善民的广播电台就利用1701 KHz,阿根廷&idioPalaci（）-AM1710电台利用1710KHz,发射功率均在1KW以下,远程接收极具挑战性。

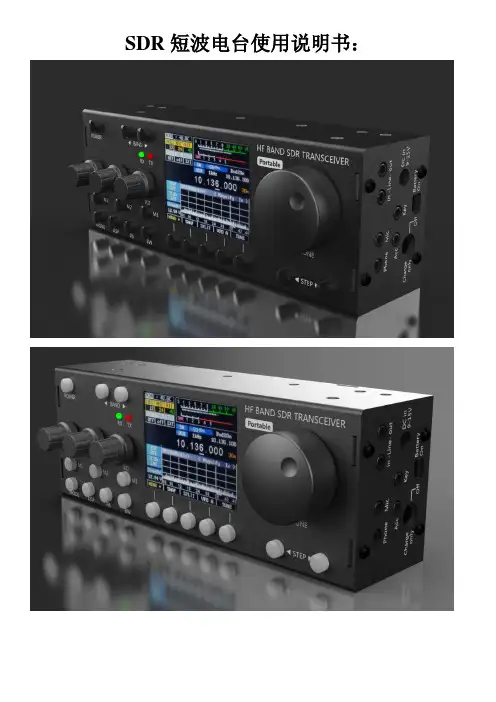

SDR短波电台使用说明书
SDR短波电台使用说明书：频率范围RX: 0.5MHz-30MHz发射: 所有业余无线电短波频段收发模式SSB(J3E)，CW，AM(接收), FM, 数字语音滤波器可调范围500HZ-10KHZ输出功率1W-13W(最大)接收灵敏度0.11~0.89μV(RFC 50-20)最小步进1Hz电压范围DC9~15V内置电池容量12.6V 2200mah接收电流350mah内置驻波表显示精准内置电池携带方便内置USB声卡可以使用电脑的SDR软件通过USB口收发,使用FT817协议,支持WSJT-X数字通讯支持ACC口控制外接70-100W功放天线阻抗50Ω频率稳定度±1.5PPM 开机5分钟(标准) ; ±0.5PPM 打开温补功能最大电流3.5A尺寸(W ×H ×D)190mm*69mm*45mm重量980g配件有充电器手咪BNC转N头六角扳手2个固定架子收听广播步骤：接上天线,侧面开关拨到ON ，按住POWER1秒开机，按BNAD <> 选择3.X或者5.X开头频率，按MODE多次选择AM模式，按STEP选择下标1KHZ，旋转TUNE直到收到台，关机：长按Power关机，长时间不用，侧面开关打到OFF业余无线电对讲步骤：接上天线,机器旁侧面开关拨到ON ，按住POWER1秒开机，按BNAD <> 选择7.X或者14.X开头频率，按MODE多次选择USB或者LSB模式,按STEP移动位数，按TUNE调数字调到7.050或者14.270,留意是否有人讲话，按PA选择5W，手咪接到Mic插口，按手咪讲话，声音越大，指示表显示越大，功率越大，如果没反应，长按几次M3 选择MIC模式，注意SWR显示，3以下效率比较低，有条件的调整天线长度最佳为SWR<=1.5，关机：长按Power关机，长时间不用，侧面开关打到OFF3.电压低于9.9V自动关机，充电步骤，1：侧面开关打到OFF，2：充电器接上转接头接到小的供电口(Charge Only)，充电器红灯亮，充满变绿灯（充电器只能给机器充电，不能接DC in工作）频率校准:频率调到10MHZ或者15MHZ,听到了类似对时的声音说明可以对时按MODE选择SAM模式,右上角会显示误差的频率,如果与当前频率相差5HZ以上说明偏差较大,旋转RIT修正右上角的频率到5HZ以内即可。
柯顿NGT短波电台简单操作
柯顿NGTsr 电台简单操作一、怎样联接电台1、 电台部件：RF 射频单元（2010），JB 交接盒（2030），手咪（2020），射频与交接盒, 联接电缆，音箱，9350天线，射频控制线，射频线，三线天线。
2、 联接图：3、 接地：★基站：接地对地电阻小于4欧姆。
★车台：9350天线地与车体地良好接触，电阻小于0.4欧姆。
4、 基站供电要求：AC220V ，左零右火。
二、怎样开关机1、检查好各部件连接线，确认无误后方可开机。
2、手持手咪，在手咪左上方有一绿色按钮，按一下它，开机，等待数秒。
3、关机，按住绿色按钮2秒，放开按钮即关机。
三、怎样回到当前信道电台开机后显示屏可能处于任意状态，如何进入信道状态： 1、显示屏显示按一下“ ”（显示右下）取消扫描,返回信道。
2、显示屏显示 按卷页键（↓↑）返回信道。
3、 “Address ”, “Channel ”, “Control ”, “Network ”或其它编程状态，请按“0”键或“×”键返回信道。
2010 RF2030 JB2020 MICSP Power12V DC RF CableControl CableRF Cable三线天线 9350 AntennaBase Antenna射频单元 交接盒 手咪 音箱电源30M long7.5M highScanning..Free Tune ---.--- 3.111Receive Freq 4.111 KHzMode (1 items)ModeUSB1 of 1Mode?USBAMRx V LSB158,167四、怎样修改信道频率1、 用卷页键（↓↑）找到你要修改的频率，如：15信道，按住√键，出现 按住√键使频率4111 KHz 显示变黑，输入想要的接收频率，如：8167KHz ，输入8、1、6、7键，确认无误后，按下√键，如要修改按×键。
注意：按住 ×键返回当前状态,如“Scanning ”或“信道方式”。
Icom721(725)短波电台中文使用说明书
Icom 721/725短波电台中文使用说明书BH1MME整理2011-6-21 一前面板1-3（略）4、可变频率振荡器开关[VFO]选择VFO A或VFO B。
本机中具有两个可变频率振荡器，分别叫做ＶＦＯＡ和ＶＦＯＢ，均可进行接收和发射。
两套系统为机器的使用提供了很大的灵活性。
按一下［ＶＦＯ］即可选择ＶＦＯＡ或ＶＦＯＢ。
５、异频开关［ＳＰＬＩＴ］选择异频操作功能。
６、存储频道选择开关［ＵＰ］［ＤＯＷＮ］选择存储频道。
７、存储器写入开关［ＭＷ］将显示屏上所显示的频率和工作模式写入所显示的存储频道中。
８、存储器读出开关［ＭＥＭＯ］选定存储频道工作模式。
９、接收增量调谐开关［ＲＩＴ］开启或关断接收增量调谐电路，该电路的作用是微调接收频率，以补偿发射台频率的频率漂移，当不改变本机的发射（即显示的）频率时，可将显示屏上的频率移动＋—１ＫＨｚ（但不显示），以获得满意的接收效果。
１０、接收增量调谐旋钮当接收增量调谐电路起作用时，用此移动（微调）接收频率。
１１、功能转换开关［ＦＵＮＣ］本机的一些开关具有两种功能，按此开关后，再按相应的开关，即可选择第二功能，见下表：—１ＫＨｚ（但不显示），以获得满意的接收效果。
１０、接收增量调谐旋钮当接收增量调谐电路起作用时，用此移动（微调）接收频率。
１１、功能转换开关［ＦＵＮＣ］本机的一些开关具有两种功能，按此开关后，再按相应的开关，即可选择第二功能，见下表：１２、天线调谐器开关［ＴＵＮＥＲ］控制ＡＨ－３型高频全自动天线调谐器（选购件）。
１３、频段开关［ＢＡＮＤ］使调谐旋钮的作用仅仅是选择（改变）频段而不是频率。
１４、调谐旋钮锁定开关［ＬＯＣＫ］使调谐旋钮失效，以及当工作于ＦＭ模式时，发射一个亚音频信号。
１５、Ｍ赫兹调谐步进级开关［ＭＨｚ］选择１ＭＨｚ的调谐步级。
即调谐旋钮转动时，以ＭＨｚ步级改变频率。
１６、Ｋ赫兹调谐步进级开关［ＭＨｚ］选择１ＫＨｚ的调谐步级。
即调谐旋钮转动时，以ＫＨｚ步级改变频率。
短波电台的简单操课件
