宿舍热水设计计算
热水设计计算思路
一、日用水量()r M m q L d =⋅式中 ：M ——日用热水总量（L/d ）；m ——用水单位数（人/床）；r q ——热水用水定额【L/人（床）·d 】；二、设计小时耗热量计算（锅炉选型依据）全日供应热水：）（h /kw 3600)(Tt t MC K Q rl r h h ρ-=定时供应热水：()()3600h r l r o h q t t n bCQ kW h ρ∑-=式中：h Q ——设计小时耗热量（kW/h ）；M ——日用热水总量（L/d ）；C ——水の比热，C)/(187.4︒∙=kg kJ C ；r t ——热水温度（℃），60r t =℃（加热温度）；l t ——冷水温度（℃）；15r t =℃（当地最冷月平均冷水计算温度）；r ρ——热水密度（kg/L ）（55℃时为0.986，60℃时为0.983）；T ——每日使用时间（h ），24h ；h K ——小时变化系数。
h q ——卫生器具热水の小时用水定额（L/h ），按本规范表5.1.1-2采用；0n ——同类型卫生器具数；b ——卫生器具の同时使用百分数：住宅、旅馆，医院、疗养院病房，卫生间内浴盆或淋浴器可按70%～100%计，其他器具不计，但定时连续供水时间应≥2h 。
工业企业生活间、公共浴室、学校、剧院、体育馆（场）等の浴室内の淋浴器和洗脸盆均按100%计。
住宅一户设有多个卫生间时，可按一个卫生间计算；锅炉选型方法：先确定锅炉の制热量Q（kw/h）；再用Qh除以Q，就等于所需の锅炉の数量。
很多时候，锅炉是一备一用の，若两台同时开启，要保证单台の开启功率≥70%。
三、设计小时供热量计算（热泵机组选型依据）()11()kW/h 3600r l rg MC t t Q k T ρ-=式中： g Q ——设计小时供热量（kW/h ）；1T ——热泵机组设计工作时间（h/d ），取12h~20h ；（14h ） 1k ——安全系数，10.1~05.11=k 。
毕业设计宿舍楼给排水设计计算书
毕业设计给排水设计计算书一、工程概况本建筑为某高校六层学生公寓楼(层高3.3米),共有宿舍103间（其中，四人间宿舍12×6+5=77间、两人间宿舍6×6=36间、两间会客室、一间值班室、自修室五间）。
给水工程根据设计资料，已知室外给水管网常年可保证的工作水压仅为200Kpa，故室内给水拟采用上、下区供水方式。
即一至三层由室外给水管网直接供水，采用下行上给方式，四至六层采用水泵、水箱联合供水方式，管网上行下给。
因为市政给水部门不允许从市政管网直接抽水，故在建筑物旁设置一贮水池。
屋顶水箱设水位继电器自动启闭水泵。
1、排水工程采用污水、废水合流排放方式。
2、消防给水本建筑属二类建筑，设室内、外消火栓给水系统。
（详见计算）3、管道的平面布置室外给水排水管道布置详见水施图中底层给水排水平面图。
二、设计计算1、给水系统水力计算(1) 给水用水定额及时变化系数Q d=200L/人.天,时变化系数Kh=2.5(2) 最高日用水量Q d=mq d=（77×4+36×2+2）×200／1000=76.4m3/d，值班室按两人估计；(3) 最高日最大时用水量Q h= Q d.K h/T=76.4×2.5/24=7.95 m3/h≈8m3/h(4) 设计秒流量q g=0.2α√Ng+kNg本工程为集体宿舍,查表得α=2.5,K=0所以,qg=0.2×2.5√Ng=0.5√Ng(5) 屋顶水箱容积计算一至三层虽然不由水箱供水，但是考虑市政给水事故停水，水箱仍应短时供下区用水（下区设置连同管）故水箱容积应按一至六层全部用水确定。
V生活调节水=15% Q d=0.15×76.4=11.46 m3V消防=10×60×Q x=10×60×5/1000=3 m3V有效=11.46+3=14.46 m3≈15m3水箱尺寸：长×宽×高=3.2×2.2×(2.4+0.25)=3.2×2.2×2.65 其中0.25为水箱超高选用标准水箱：S151(一)页13,长×宽×高=3.2×2.2×2.4(6) 水池贮水容积V生活调节水=12% Q d=0.12×76.4=9.2 m3V消防=20×2×3600／1000=144 m3V有效=9.2+144=153.2 m3水池尺寸：长×宽×高=10×7.5×(2.04+0.3)=10×7.5×2.34 其中0.3为水池超高(7) 水泵选择H=H1+H2+H3+H4=(24.05-0.5)×10+1.1×(2+36)+20 =235.5+17.35+20=272.85KPaQ h= Q d.K h/T=76.4×2.5/24=7.95m3/h=7.95/3.6=2.21L/S吸水管采用DN80的镀锌管V=2.01L/S i=1.17KPa/m压水管采用DN80的镀锌管V=2.01 L/S i=1.17KPa/m(8) 给水管网水力计算四人间宿舍均配有低位水箱蹲式大便器一套,洗脸盆两个，淋浴器一个，双格盥洗槽一个，给水管材为塑料管；两人间宿舍均配有低位水箱坐式大便器一套,洗脸盆一个，浴缸一个、双格盥洗槽一个，给水管材为塑料管。
宿舍用水量计算公式
宿舍用水量计算公式
宿舍区最高日生活用水量计算公式为：式中：Q——宿舍区最高日生活用水量， (m3／d)； qi——不同卫生设备的宿舍区最高日生活用水定额， m3/ (人·d)； Ni——设计年限内计划用水人数，工业企业职工生活及淋浴用水量，计算公式为：式中：Q2——工业企业职工生活及淋浴用水量， (m3／d)； Q’——各工业企业的职工生活用水量，按下式计算： qi为工业企业的职工生活用水定额，一般采用25～35 L/ (人·班)， Ni为每班人数，n为每日班制；Q’’——各工业企业的职工淋浴用水量，按下式计算：，为工业企业的职工淋浴用水定额，一般采用40～60 L/ (人·班)，qi为工厂每班职工淋浴人数，n为每日班制。
200人的宿舍热水定额

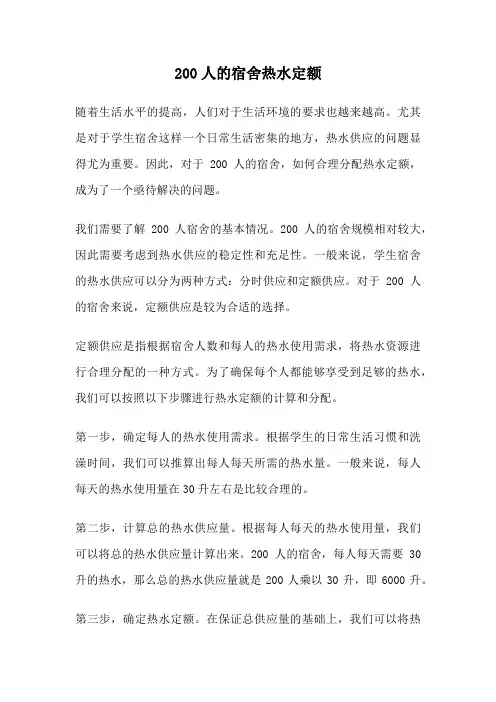

200人的宿舍热水定额随着生活水平的提高，人们对于生活环境的要求也越来越高。
尤其是对于学生宿舍这样一个日常生活密集的地方，热水供应的问题显得尤为重要。
因此，对于200人的宿舍，如何合理分配热水定额，成为了一个亟待解决的问题。
我们需要了解200人宿舍的基本情况。
200人的宿舍规模相对较大，因此需要考虑到热水供应的稳定性和充足性。
一般来说，学生宿舍的热水供应可以分为两种方式：分时供应和定额供应。
对于200人的宿舍来说，定额供应是较为合适的选择。
定额供应是指根据宿舍人数和每人的热水使用需求，将热水资源进行合理分配的一种方式。
为了确保每个人都能够享受到足够的热水，我们可以按照以下步骤进行热水定额的计算和分配。
第一步，确定每人的热水使用需求。
根据学生的日常生活习惯和洗澡时间，我们可以推算出每人每天所需的热水量。
一般来说，每人每天的热水使用量在30升左右是比较合理的。
第二步，计算总的热水供应量。
根据每人每天的热水使用量，我们可以将总的热水供应量计算出来。
200人的宿舍，每人每天需要30升的热水，那么总的热水供应量就是200人乘以30升，即6000升。
第三步，确定热水定额。
在保证总供应量的基础上，我们可以将热水定额设置为每人每天40升。
这样一来，即使有些同学需要使用更多的热水，也能够保证其他同学不会因为热水不足而受到影响。
第四步，制定热水使用规定。
为了确保热水的合理使用，我们可以制定一些热水使用规定，比如每人每天的热水使用时间限制在15分钟以内，避免浪费和滥用热水资源。
第五步，监控和管理热水供应。
为了确保热水供应的稳定性和充足性，我们可以安装热水监控系统，实时监测热水供应情况，并及时采取措施进行调整和管理。
通过以上步骤，我们可以合理分配200人宿舍的热水定额，确保每个人都能够享受到足够的热水。
当然，在实际操作过程中，我们还需要根据具体情况进行灵活调整和管理，以满足学生的热水需求。
对于200人的宿舍热水定额问题，我们需要综合考虑宿舍规模、热水供应稳定性和每人的热水使用需求等因素，通过合理的计算和管理，来确保热水资源的合理分配和充足供应。
热水系统计算书
热水系统计算一、热水系统：1．1．本工程宿舍设全日制集中热水供应系统。
1．2. 耗热量计算：冷、热水计算温度分别取值5℃和60℃；宿舍热水总耗热量计算：已知：用水计算单位数m=324 （床位）；热水用水定额qr=100升/每人每日；使用时间=24小时；冷水水温tl=5℃；热水水温tr=60℃；根据《给水排水设计手册》第一册，第二版《常用资料》的表5－28，插值计算得热水密度＝0.98324kg/L ；再根据2009版《建筑给水排水设计规范》的表 5.3.1插值计算得小时变化系数Kh=4.534857 ；水的比热C=4.187kJ/kg℃；计算：设计小时耗热量Qh=(4.534857×324×100×4.187×(60－5)×0.98324)/24=1386189kJ/h=385kW。
1.3.设计小时总热水量：已知：设计小时耗热量＝385000W ；设计热水温度＝60℃；设计冷水温度＝5℃；计算：根据《给水排水设计手册》第一册，第二版《常用资料》的表5－28，插值计算得热水密度＝0.98324kg/L ；设计小时热水量＝385000/(1.163×(60－5)×0.98324)＝6121.51L/h ，即6.12立方米/小时。
2.本工程热水系统供水分区同冷水给水系统。
其中3F～5F为供水一区，6F～11F为供水二区。
21.低区（3F～5F）宿舍热水耗热量计算：已知：用水计算单位数m=108 ；热水用水定额qr=100升/每人每日；使用时间=24小时；冷水水温tl=5℃；热水水温tr=60℃；根据《给水排水设计手册》第一册，第二版《常用资料》的表5－28，插值计算得热水密度＝0.98324kg/L ；再根据2009版《建筑给水排水设计规范》的表5.3.1插值计算得小时变化系数Kh=4.8 ；水的比热C=4.187kJ/kg℃；计算：设计小时耗热量Qh=(4.8×108×100× 4.187×(60－5)×0.98324)/24=489079kJ/h=136kW。
宾馆冷水、热水计算(1.24)

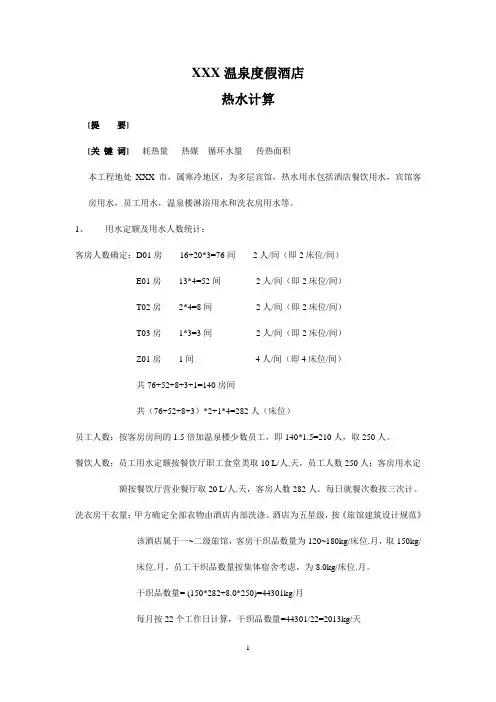

XXX温泉度假酒店热水计算[提要][关键词]耗热量热媒循环水量传热面积本工程地处XXX市，属寒冷地区，为多层宾馆，热水用水包括酒店餐饮用水，宾馆客房用水，员工用水，温泉楼淋浴用水和洗衣房用水等。
1、用水定额及用水人数统计：客房人数确定：D01房16+20*3=76间2人/间（即2床位/间）E01房13*4=52间2人/间（即2床位/间）T02房2*4=8间2人/间（即2床位/间）T03房1*3=3间2人/间（即2床位/间）Z01房1间4人/间（即4床位/间）共76+52+8+3+1=140房间共（76+52+8+3）*2+1*4=282人（床位）员工人数：按客房房间的1.5倍加温泉楼少数员工，即140*1.5=210人，取250人。
餐饮人数：员工用水定额按餐饮厅职工食堂类取10 L/人.天，员工人数250人；客房用水定额按餐饮厅营业餐厅取20 L/人.天，客房人数282人。
每日就餐次数按三次计。
洗衣房干衣量：甲方确定全部衣物由酒店内部洗涤。
酒店为五星级，按《旅馆建筑设计规范》该酒店属于一~二级旅馆，客房干织品数量为120~180kg/床位.月，取150kg/床位.月。
员工干织品数量按集体宿舍考虑，为8.0kg/床位.月。
干织品数量= (150*282+8.0*250)=44301kg/月每月按22个工作日计算，干织品数量=44301/22=2013kg/天温泉楼淋浴：按每位客人每天淋浴一次计算，用水定额按公共浴室淋浴用水定额，取40L/ 人.次，即40L/人.天。
别墅：七栋，每栋5人，共35人。
用水定额取100L/人.天。
2、耗热量计算：本工程地处XXX市，属寒冷地区，热源采用热水热媒加热间接供应热水。
热媒为90℃的热水，水加热器补水采用市政自来水，温度为5℃，水加热器出水按60℃。
根据GB50015-2003中5.3.1第4条，具有多个不同使用热水部门的单一建筑或具有多种使用功能的综合性建筑，当其热水由同一热水供应系统供应时，设计小时耗热量，可按同一时间内出现用水高峰的主要用水水部门的最大时耗热量加其他用水部门的平均时耗热量计算。
学生宿舍热水成本分析计算
学生宿舍热水成本分析计算学生宿舍热水系统成本由初期投资及系统维护成本、冷水费用、系统耗电费用三部分组成，具体分析如下：一、初期投资及系统维护成本1、热泵热水系统投资：约401万元2、一卡通系统兼容IC卡费用：18万元3、热泵热水系统折旧年限：按10年计算说明：（1）根据《中华人民共和国企业所得税法实施条例》第六十条规定：机器设备的折旧年限为10年。
（2）根据生产厂家提供的资料，热泵热水器的设计使用寿命为15年，但按电器产品通常使用8年以后便出现老化，功能减弱，要更新换代，可综合考虑热泵热水器的折旧年限按10年计算。
4、学生日用水量：377.5吨/天5、学生在校时间：约240天/年6、初期投资及系统维护成本计算如下表：7、初期投资及系统维护成本分摊至每吨水计算：投资成本分摊费用=年初期投资及系统维护成本÷年总用水量=（803.5万元÷10年）÷（377.5吨/天×240天）=8.86元/吨二、冷水费用根据现行物价，学校的冷水单价为2.89元/吨。
三、系统耗电费用（一）分析计算依据：1、以1T水升温到55℃为标准。
2、自来水冬春季平均水温19℃。
3、电单价：0.65元/ kW·h（度）4、水升温吸热计算公式：Q吸=Cλ·M·△t式中：Cλ—水的比热=1Kcal/Kg·℃。
M—被加热水量（Kg）。
△t—温升（℃）。
5、电量计算公式：W=Q吸×1.163/1000。
（二）计算：1、把1T水从15℃加热到55℃所需吸收的热量计算：Q吸= Cλ·M·△t=1×1×103×（55－19）=3.6×104KcaL2、加热1吨水每天耗电量计算：W=Q吸×1.163/1000=3.6×104KcaL×1.163/1000=41.87kW·h3、空气源热泵系统按平均热效率为η=2.5（含水泵运行费用、管道散热损失、水箱散热损失及回水保温）计算，则需要输入电量为:w 41.87W输入= ——— = —————— = 16.8 kW·hη 2.54、采用热泵热水系统加热1吨水每天需要费用计算：16.8 kW·h×0.65元/ kW·h=10.92元四、学生宿舍热泵热水系统的热水成本计算1吨热水成本=8.86元+2.89元+10.92元=22.67元。
浅谈宿舍热泵热水系统计算和设备选型
浅谈宿舍热泵热水系统计算和设备选型摘要：本文通过某中学宿舍生活热水系统工程实例对集中热水供应系统设计涉及到的设计参数的选取、耗（供）热量计算和主要设备选型等问题进行阐述和探讨。
关键词：定时集中热水供应系统；空气源热泵；设计小时耗（供）热量；设备选型；建筑生活热水供应系统是现代生活必不可少的重要设施，也是耗能较大的设施之一。
学校学生宿舍管路设计较为复杂，且用水高峰时间较为集中，对集中热水供应系统设计要求更高。
现以一工程实例阐述宿舍集中热水供应系统的相关计算和主要设备选型。
（一）工程概况该项目为江门市骏凯豪庭中小学校（全日制学校），位于江门新会。
项目分别由中学综合楼、小学综合楼、教学楼、体育馆、幼儿园和配套公建组成。
其中中学综合楼和小学综合楼的宿舍采用集中热水供应系统。
因两栋建筑相距较远，且相对独立，故各自设置独立热水系统。
现以中学宿舍为例进行相关计算和设备选型（小学宿舍热水系统类同）。
中学综合楼首层为饭堂，2~4层为宿舍，共117间宿舍，每间宿舍10人，属III、IV类宿舍（最高日热水用水定额40~80L/人*日），总住宿人数1170人。
每间宿舍内有两个淋浴间（蹲位设于淋浴间内）、两个盥洗盆。
系统供应淋浴、盥洗用热水。
（二）系统选择通过对不同类型热水系统的能耗和投入成本对比分析，最终选用空气源热泵供热水方式。
因江门地区最冷月平均气温不彽于10℃,故不需设置辅助热源。
为使系统冷热水供水压力平衡、降低能耗，系统采用闭式承压保温水箱蓄热。
蓄热水箱及加热设备设于天面。
因最高日用热水量大于30m3，故在天面热水回水管上设置膨胀罐。
热水管网采用同程布置，确保用水点能及时出热水，避免造成不必要的浪费。
（三）空气源热泵的选型中学宿舍用水特别集中，主要集中在17:00~19:00、21:00~22:00两个时段，其中17:00~22:00热水用量占全天用水量的70%~80%以上，见下图：因宿舍用水具有很明显特点：用水时间集中，洗漱时间短、学生多、用水器具少、热水采用IC卡收费，故实际可视为定时供应热水。
