电缆工程量计算
电缆工程工程量计算规则
电缆工程工程量计算规则1、直埋电缆的挖、填土(石)方，除特殊要求外，可按下表计算土方量：直埋电缆的挖、填土(石)方量注：①两根以内的电缆沟，系按上口宽度600mm、下口宽度400mm、深度900mm电缆工程工程量计算规则1、直埋电缆的挖、填土(石)方，除特殊要求外，可按下表计算土方量：直埋电缆的挖、填土(石)方量注：①两根以内的电缆沟，系按上口宽度600mm、下口宽度400mm、深度900mm计算的常规土方量(深度按规范的最低标准)；②每增加一根电缆，其宽度增加170mm；③以上土方量系按埋深从自然地坪起算，如设计埋深超过900mm时，多挖的土方量应另行计算。
2、电缆沟盖板揭、盖项目，按每揭或每盖一次以延长米计算，如又揭又盖，则按两次计算。
3、电缆保护管长度，除按设计规定长度计算外，遇有下列情况，应按以下规定增加保护管长度：①横穿道路，按路基宽度两端各增加2m。
②垂直敷设时，管口距地面增加2m。
③穿过建筑物外墙时，按基础外缘以外增加1m。
④穿过排水沟时。
按沟壁外缘以外增加1m。
4、电缆保护管埋地敷设，其土方量凡有施工图注明的，按施工图计算；无施工图的，一般按沟深、沟宽按最外边的保护管两侧边缘外各增加工作面计算。
5、电缆敷设按单根以延长米计算，一个沟内(或架上)敷设三根各长100m的电缆，应按300m计算，以此类推。
6、电缆敷设长度应根据敷设路径的水平和垂直敷设长度，按下表增加附加长度：电缆敷设的附加长度序号项目预留长度(附加)说明1电缆敷设驰度、波形弯度、交叉%按电缆全长计算2电缆进入建筑物规范规定最小值3电缆进入沟内或吊架时引上(下)预留规范规定最小值4变电所进线、出线规范规定最小值5电力电缆终端头检修余量最小值6电缆中间接头盒两端各留检修余量最小值7电缆进控制、保护屏及模拟盘等高宽按盘面尺寸8高压开关柜及低压配电盘、箱盘下进出线9电缆至电动机从电机接线盒起算10厂用变压器从地坪起算11电缆绕过梁柱等增加长度按实计算按被绕物的断面情况计算增加长度12电梯电缆与电缆架固定点每处规范最小值注：电缆附加及预留的长度是电缆敷设长度的组成部分。
电缆工程量计算规则
电缆工程量计算规则1.电缆敷设驰度、波形弯度、交叉的预留(附加)长度按电缆全长的2.5%计算,单位为m/根。
2.电缆进入建筑物的预留(附加)长度为规范规定最小值2.0m,单位为m/根。
3.电缆进入沟内或吊架时引上(下)预留的预留(附加)长度为规范规定最小值1.5m,单位为m/根。
4.变电所进出线的预留(附加)长度为规范规定最小值1.5m,单位为m/根。
5.电力电缆终端头的预留(附加)长度为检修余量最小值1.5m,单位为m/根。
6.电缆中间接头盒的预留(附加)长度为检修余量最小值两端各留2.0m,单位为m/根。
7.电缆进控制、保护屏及模拟盘等的预留(附加)长度按盘面尺寸的高+宽计算,单位为m/根。
8.高压开关柜及低压配电盘、箱的预留(附加)长度为盘下进出线2.0m,单位为m/根。
9.电动机的预留(附加)长度从电机接线盒起算的0.5m计算,单位为m/根。
10.厂用变压器的预留(附加)长度从地坪起算的3.0m计算,单位为m/根。
11.电缆绕过梁柱等增加长度的预留(附加)长度按被绕物的断面实际增加长度计算,单位为m/根。
12.电梯电缆与电缆架固定点的预留(附加)长度为规范规定最小值每处0.5m计算,单位为m/根。
电缆附加及预留的长度是电缆敷设长度的组成部分，应计入电缆长度工程量之内。
电缆知识第一节、VV与YJV的区别说明1.YJV绝缘用的是交联聚乙烯.VV绝缘用的是聚氯乙烯.2.YJV电缆事情温度达90度，而VV只有70度，同截面积YJV电缆载流量大。
VV类电缆导体运行最高额定温度为摄氏70度，短路时（持续时间小于5秒）最高温度不超过摄氏160度。
YJV类电缆导体运行最高额定温度为摄氏90度，短路时（持续时间小于5秒）最高温度不超过摄氏250度。
3.YJV从长远看比VV好（使用寿命长等），但比VV贵。
4.从技术经济指标看，三芯的YJV比VV电缆的各项参数都要高。
在民用建筑中举荐使用YJV，其载流量比VV的大，更加首要的是在电气火警时，由于其绝缘资料不含氯，燃烧时不会产生有毒气体DF-VV聚氯乙烯绝缘聚氯乙烯护套预制带分支电缆DF-ZR-VV聚氯乙烯绝缘聚氯乙烯护套预制带分支阻燃电缆DF-NH-VV聚氯乙烯绝缘聚氯乙烯护套预制带分支耐火电缆DF-YJV交联聚乙烯绝缘聚氯乙烯护套预制带分支电缆DF-ZR-YJV交联聚乙烯绝缘聚氯乙烯护套预制带分支阻燃电缆DF-NH-YJV交联聚乙烯绝缘聚氯乙烯护套预制带分支耐火电缆电缆表示方法为：型号+电压等级+主干电缆截面+分支电缆截面五、预制带分支电缆主要参数电气安装工程规范1一般规定1.1本章适用于住宅单相人户配电箱户表后的室内电路布线及电器、灯具安装。
电缆计算规范
电缆计算规范篇一：电缆工程量计算规则电缆工程量计算规则1. 电缆敷设驰度、波形弯度、交叉的预留(附加)长度按电缆全长的2.5%计算,单位为m/根。
2.电缆进入建筑物的预留(附加)长度为规范规定最小值2.0m,单位为m/根。
3.电缆进入沟内或吊架时引上(下)预留的预留(附加)长度为规范规定最小值1.5m,单位为m/根。
4.变电所进出线的预留(附加)长度为规范规定最小值1.5m,单位为m/根。
5.电力电缆终端头的预留(附加)长度为检修余量最小值1.5m,单位为m/根。
6.电缆中间接头盒的预留(附加)长度为检修余量最小值两端各留2.0m,单位为m/根。
7.电缆进控制、保护屏及模拟盘等的预留(附加)长度按盘面尺寸的高+宽计算,单位为m/根。
8.高压开关柜及低压配电盘、箱的预留(附加)长度为盘下进出线2.0m,单位为m/根。
9.电动机的预留(附加)长度从电机接线盒起算的0.5m计算,单位为m/根。
10.厂用变压器的预留(附加)长度从地坪起算的3.0m计算,单位为m/根。
11.电缆绕过梁柱等增加长度的预留(附加)长度按被绕物的断面实际增加长度计算,单位为m/根。
12.电梯电缆与电缆架固定点的预留(附加)长度为规范规定最小值每处0.5m计算,单位为m/根。
电缆附加及预留的长度是电缆敷设长度的组成部分，应计入电缆长度工程量之内。
电缆常识第一节、VV与YJV的区别说明1.YJV绝缘用的是交联聚乙烯. VV绝缘用的是聚氯乙烯.2.YJV电缆工作温度达90度，而VV只有70度，同截面积YJV 电缆载流量大。
VV类电缆导体运行最高额定温度为摄氏70度，短路时（持续时间小于5秒）最高温度不超过摄氏160度。
YJV类电缆导体运行最高额定温度为摄氏90度，短路时（持续时间小于5秒）最高温度不超过摄氏250度。
3.YJV从长远看比VV好（使用寿命长等），但比VV贵。
4.从技术经济指标看，三芯的YJV比VV电缆的各项参数都要高。

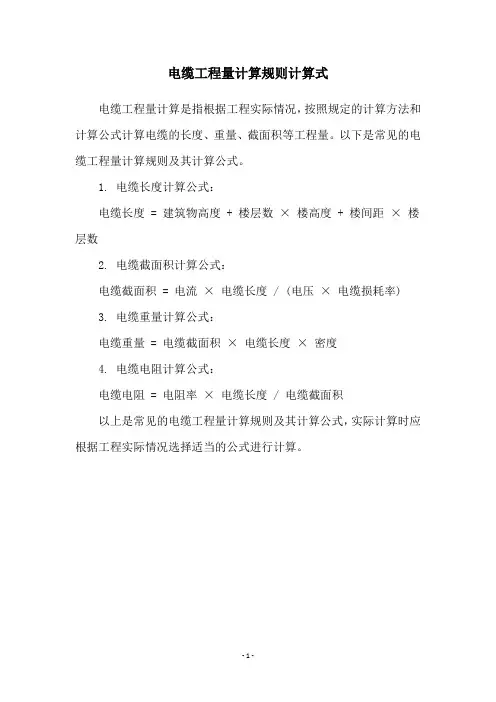

电缆工程量计算规则计算式
电缆工程量计算规则计算式
电缆工程量计算是指根据工程实际情况，按照规定的计算方法和计算公式计算电缆的长度、重量、截面积等工程量。
以下是常见的电缆工程量计算规则及其计算公式。
1. 电缆长度计算公式：
电缆长度 = 建筑物高度 + 楼层数×楼高度 + 楼间距×楼层数
2. 电缆截面积计算公式：
电缆截面积 = 电流×电缆长度 / (电压×电缆损耗率)
3. 电缆重量计算公式：
电缆重量 = 电缆截面积×电缆长度×密度
4. 电缆电阻计算公式：
电缆电阻 = 电阻率×电缆长度 / 电缆截面积
以上是常见的电缆工程量计算规则及其计算公式，实际计算时应根据工程实际情况选择适当的公式进行计算。
- 1 -。
电缆工程工程量计算规则
电缆工程工程量计算规则1、直埋电缆的挖、填土(石)方，除特别要求外，可按下表计算土方量：直埋电缆的挖、填土(石)方量注：①两根以内的电缆沟，系按上口宽度600mm、下口宽度400mm、深度900mm 计算的常规土方量(深度按标准的X标准)；②每增加一根电缆，其宽度增加170mm；③以上土方量系按埋深从自然地坪起算，如设计埋深超过900mm时，多挖的土方量应另行计算。
.2、电缆沟盖板揭、盖工程，按每揭或每盖一次以延长米计算，如又揭又盖，则按两次计算。
3、电缆爱护管长度，除按设计规定长度计算外，遇有以下情况，应按以下规定增加爱护管长度：①横穿道路，按路基宽度两端各增加2m。
.②垂直敷设时，管口距地面增加2m。
.③穿过建筑物外墙时，按根底外缘以外增加1m。
④穿过排水沟时，按沟壁外缘以外增加1m。
4、电缆爱护管埋地敷设，其土方量凡有施工图注明的，按施工图计算；无施工图的，一般按沟深0.9m、沟宽按最外边的爱护管两侧边缘外各增加0.3m工作面计算。
5、电缆敷设按单根以延长米计算，一个沟内(或架上)敷设三根各长100m的电缆，应按300m计算，以此类推。
6、电缆敷设长度应依据敷设路径的水平和垂直敷设长度，按下表增加附加长度：电缆敷设的附加长度。
注：电缆附加及预留的长度是电缆敷设长度的组成局部，应计入电缆长度工程量之内。
预算中计算电缆进低压配电柜所需要预留的电缆长度是否有终端头1.5m和柜半周，电缆进低压配电柜到底应该预留哪些东西？这三个是定额中都有的规定，计算的时候都要加上去吗？1是预留出电缆终端头的1.5米，2是配电柜的半周长，3是附图上圈起来“高压开关柜及低压配电箱的盘下进出线2米。
长以及盘下进出线的2m？盘下进出线预留2m是为方便安装预留的，以免出现电缆单股长度缺少，比方相线够而零线地线缺少，或零线地线够而相线缺少。
电缆进配电箱要预留半周长，是为方便以后维修预留的，安装完电缆这个长度是还在的。
是要同时计取的。
电缆工程量计算
（2）控制电缆： 在配电装置中传输操作电流，连接电力
仪表，继电保护和自动控制等回路用， 属于低压电缆。 运行电压一般在交流500V或直流12，均为多 芯电缆，芯数从4芯到37芯。
控制电缆
适用范围： 聚氯乙烯绝缘聚氯乙烯护 套控制电缆适用于额定电压 450/750及以下或0.6/1kV及 以下控制、信号、保护及测 量系统接线之用。
第六、电缆支架及吊索工程量计算
电缆支架、吊架、槽架制作安装以“t”为单位计算
第七、电缆在钢索上敷设的计算
电缆在钢索上敷设时，钢索的计算长度以两端固定点距 离为准，不扣除拉紧装置的长度。
第八、电缆防火堵洞、阻燃槽盒安装及电缆防 护工程量计算
（1）电缆防火堵洞每处按1.25mm2以内考虑。防火涂料 以“10kg”为计量单位，防火隔离板安装以“m2”为计量单 位。 （2）阻燃槽盒安装和电缆防腐、缠实棉绳、刷漆、缠麻 层、剥皮均以“10m”为计量单位。电缆刷色相漆按一遍考虑。
（2）电缆沿沟支架敷设
当电缆根数大于6时，采用电缆沟敷设。 电力电缆支架间安装的水平距离为1000mm一个支
架。控制电缆为800mm一个支架。 一般电力电缆与控制电缆同沟敷设，所设计支架 的安装距离一般为800mm左右。 电缆沟验收： 电缆沟应平整，且有0.5%的坡度，沟内要保持干 燥，并防止地下水渗入。沟内应设置适当数量的 积水坑，即将沟内的积水排出，一般每隔50米设 一个，积水坑尺寸以400*400*400mm为宜。
水平三通
水平弯头
工程应用
4、电缆长度的计算
本定额未包括以下工作内容： （1）、隔热层、保护层的制作安装； （2）、电缆冬季施工的加温工作和在其他特殊 施工条件下的施工措施费和施工降效增加费； （3）、电缆终端制作安装的固定支架及防护 （防雨）罩。
电缆工程工程量计算规则
电缆工程工程量计算规则电缆的定额损耗率为1%.电缆消耗量为1%；2.5%为波形、弯曲、弧度系数；导线以BV-1.5为例：100+13.9（预留线长度）+1.8=115.7≈116.电缆工程工程量计算规则1、直埋电缆的挖、填土(石)方，除特殊要求外，可按下表计算土方量：直埋电缆的挖、填土(石)方量注：①两根以内的电缆沟，系按上口宽度600mm、下口宽度400mm、深度900mm计算的常规土方量(深度按规范的最低标准)；②每一增加一根电缆，其宽度增加170mm；③以上土方量系按埋深从自然地坪起算，如设计埋深超过900mm时，多挖的土方量应另行计算。
二、电缆沟盖板揭、盖项目，按每一揭或每一盖一次以延长米计算，如又揭又盖，则按两次计算。
3、电缆掩护管长度，除按设计划定长度计算外，遇有下列情况，应按以下划定增加掩护管长度：①横穿道路，按路基宽度两端各增加2m。
②垂直敷设时，管口距地面增加2m。
③穿过修建物外墙时，按基础外缘之外增加1m。
④穿过排水沟时，按沟壁外缘之外增加1m。
4、电缆掩护管埋地敷设，其土方量凡有施工图注明的，按施工图计算；无施工图的，一般按沟深0.9m、沟宽按最外边的掩护管双侧边缘外各增加0.3m工作面计算。
5、电缆敷设按单根以延长米计算，一个沟内(或架上)敷设三根各长100m的电缆，应按300m计算，以此类推。
6、电缆敷设长度应按照敷设路径的水安然平静垂直敷设长度，按下7、电缆终端头及中间头均以“个”为计量单位，电力电缆和节制电缆均按一根电缆有两个终端头思量。
中间电缆头设计有图示的，按设计确定；设计没有划定的，按实际情况计算(或按平均250m一个中间头思量)。
8、桥架安装，以“10m”为计量单位。
9、吊电缆的钢索及拉紧装置，应按本册相应项目另行计算。
10、钢索的计算长度以两端固定点的距离为准，不扣减拉紧装置的长度。
11、电缆敷设及桥架安装，应按本册估价表第八章说明的综合内容范围计算。
（二）10kV以下架空线路1、工地运输，是指估价表内未计价材料从集中材料堆放点或工地仓库运至杆位上的工程运输，分人的劳力运输和汽车运输，以“10t·km”为计量单位。
电缆工程量计算方案
电缆工程量计算方案一、前言电缆工程是指在建筑、交通、通信、能源等领域中用于输送电力、通信信号以及控制系统的重要设施。
电缆工程量计算是电缆工程设计、施工的重要环节，是确定工程成本，提前做好物料采购准备以及施工组织、预算编制等工作的重要基础。
本方案旨在介绍电缆工程量计算的基本原理、方法以及注意事项，帮助工程师和施工人员系统、全面地了解电缆工程量计算过程，提高施工精度，减少工程风险，确保工程质量。
二、电缆工程量计算的基本原理1.电缆工程量的定义电缆工程量是指工程中所用电缆的数量和长度，通常以米为单位。
电缆工程量计算是根据设计图纸、施工方案和相关工程要求，按照国家标准和规范，计算出工程所需电缆的数量和长度，以便于施工及材料采购。
2.电缆工程量的计算方法电缆工程量的计算主要包括以下几个方面：（1）根据设计图纸和施工方案，确定工程所需电缆的类型、规格、截面积和长度，并进行合理分段，以便于计算。
（2）根据电缆的敷设方式、敷设环境和敷设条件，确定电缆的敷设方式及所需附件的数量和长度。
（3）根据电缆的导线截面积和电缆的电压等级，计算电缆所需的绝缘、外护套等材料的消耗量。
（4）根据电缆的敷设长度和敷设方式，计算电缆所需要的工程用品、辅助材料和人工。
三、电缆工程量计算的具体方法1.电缆长度的计算方法电缆长度的计算方法是根据电缆的敷设路线、敷设环境及敷设条件，结合实际情况，采用逐段计算、汇总计算的方法，确定电缆的总长度。
具体计算方法如下：（1）直线段电缆长度的计算：直线段的电缆长度等于两端点之间的距离。
（2）弯曲段电缆长度的计算：弯曲段的电缆长度等于弯曲段的长度。
（3）斜坡段电缆长度的计算：斜坡段的电缆长度等于斜坡段的长度。
2.电缆数量的计算方法电缆数量的计算方法是在电缆长度的基础上，结合电缆规格、配线类型、电缆堆放方式等因素，采用逐个计算、汇总计算的方法确定每种电缆的数量。
具体计算方法如下：（1）电缆敷设长度的计算：根据电缆的敷设长度和敷设方式，计算每种电缆的敷设数量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆工程工程量计算规则
1、直埋电缆的挖、填土(石)方，除特殊要求外，可按下表计算土方量：
直埋电缆的挖、填土(石)方量
注：①两根以内的电缆沟，系按上口宽度600mm、下口宽度400mm、深度900mm 计算的常规土方量(深度按规范的最低标准)；
②每增加一根电缆，其宽度增加170mm；
③以上土方量系按埋深从自然地坪起算，如设计埋深超过900mm时，多挖的土方量应另行计算。
2、电缆沟盖板揭、盖项目，按每揭或每盖一次以延长米计算，如又揭又盖，则按两次计算。
3、电缆保护管长度，除按设计规定长度计算外，遇有下列情况，应按以下规定增加保护管长度：
①横穿道路，按路基宽度两端各增加2m。
②垂直敷设时，管口距地面增加2m。
③穿过建筑物外墙时，按基础外缘以外增加1m。
④穿过排水沟时，按沟壁外缘以外增加1m。
4、电缆保护管埋地敷设，其土方量凡有施工图注明的，按施工图计算；无施工图的，一般按沟深0.9m、沟宽按最外边的保护管两侧边缘外各增加0.3m工作面计算。
5、电缆敷设按单根以延长米计算，一个沟内(或架上)敷设三根各长100m的电缆，应按300m计算，以此类推。
6、电缆敷设长度应根据敷设路径的水平和垂直敷设长度，按下表增加附加长度：电缆敷设的附加长度
注：电缆附加及预留的长度是电缆敷设长度的组成部分，应计入电缆长度工程量之内。
7、电缆终端头及中间头均以“个”为计量单位，电力电缆和控制电缆均按一根电缆有两个终端头考虑。
中间电缆头设计有图示的，按设计确定；设计没有规定的，按实际情况计算(或按平均250m一个中间头考虑)。
8、桥架安装，以“10m”为计量单位。
9、吊电缆的钢索及拉紧装置，应按本册相应项目另行计算。
10、钢索的计算长度以两端固定点的距离为准，不扣除拉紧装置的长度。
11、电缆敷设及桥架安装，应按本册估价表第八章说明的综合内容范围计算。
（二）10kV以下架空线路
1、工地运输，是指估价表内未计价材料从集中材料堆放点或工地仓库运至杆位上的工程运输，分人力运输和汽车运输，以“10t·km”为计量单位。
运输量计算公式如下：工程运输量=施工图用量×(1+损耗率)
预算运输重量=工程运输量+包装物重量(不需要包装的可不计算包装物重量) 运输重量可按下表的规定进行计算：
注：①W为理论重量；
②未列入者均按净重计算。
2、土石方量计算
(1)无底盘、卡盘的电杆坑，其挖方体积V=0.8×0.8×h(h——坑深m)
(2)电杆坑的马道土、石方量按每坑0.2m3计算
(3)施工操作裕度按底、拉盘底宽每边增加0.1m。
(4)电杆坑(放边坡)计算公式：
V=h÷[6〔ab+(a+a1)×(b+b1)+a1b1〕]
式中：V——土(石)方体积(m3)
h——坑深(m)
a(b)——坑底宽(m),a(b)=底、拉盘底宽+2×每边操作裕度；
a1(b1)——坑口宽(m),a1(b1)=a(b)+2×h×边坡系数
放坡系数
注：a.土方量计算公式亦适用于拉线坑；
b.双接腿杆坑按带底盘的土方量计算；
c.木杆按不带底盘的土方量计算。
3.各类土质的放坡系数按下表计算
各类土质的放坡系数
4、冻土厚度大于300mm时，冻土层的挖方量按挖坚土项目，其基价乘以系数2.5。
其他土层仍按土质性质执行本册估价表。
5、杆坑土质按一个坑的主要土质而定，如一个坑大部分为普通土，少量为坚土，则该坑应全部按普通土计算。
6、带卡盘的电杆坑，如原计算的尺寸不能满足卡盘安装时，因卡盘超长而增加
的土(石)方量另计。
7、底盘、卡盘、拉线盘按设计用量以“块”为计量单位。
8、杆塔组立，分别杆塔形式和高度按设计数量以“根”为计量单位。
9、拉线制作安装按施工图设计规定，分别不同形式，以“组”为计量单位。
10、横担安装按施工图设计规定，分不同形式和截面，以“根”为计量单位，估价表按单根拉线考虑，若安装V型、Y型或双拼型拉线时，按2根计算。
拉线长度按设计全根长度计算，设计无规定时可按下表计算。
拉线长度单位：m/根
11、导线架设，分别导线类型和不同截面以“１km／单线”为计量单位计算。
导线预留长度按下表规定计算。
导线预留长度单位：m/根
导线长度按线路总长度和预留长度之和计算。
计算主材费时应另增加规定的损耗率。
12、导线跨越架设，包括越线架的搭、拆和运输以及因跨越(障碍)施工难度增加而增加的工作量,以“处”为计量单位。
每个跨越间距按50m以内考虑，大于50m而小于100m时按２处计算，以此类推。
在计算架线工程量时,不扣除跨越档的长度。
13、杆上变配电设备安装以“台”为计量单位，设备的接地装置和调试应按本册相应子目另行计算。
