一、 图块的绘制
平面布置图的 绘制方法
①在构建或者绘制线条时，必须打开“对象捕捉”功能，若不这样设置， 容易发生线与线没有连接或者无闭合的情况。在做剖面线时，会因搜索不 到闭合的范围而无法执行，连编辑多段线也无法执行。

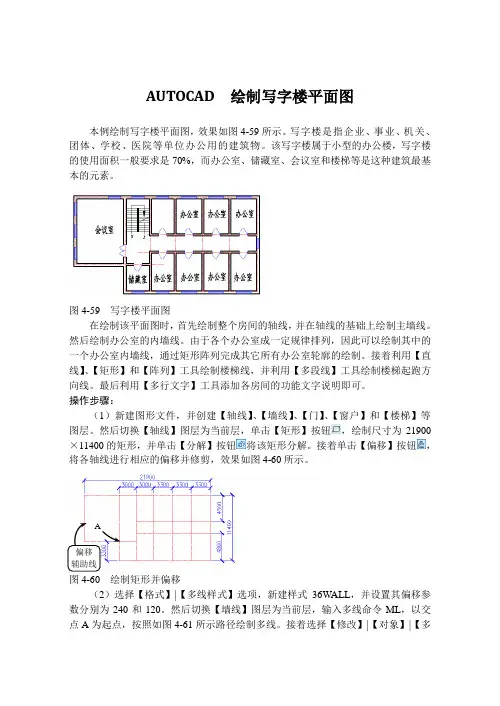

AUTOCAD 绘制写字楼平面图
AUTOCAD 绘制写字楼平面图本例绘制写字楼平面图，效果如图4-59所示。
写字楼是指企业、事业、机关、团体、学校、医院等单位办公用的建筑物。
该写字楼属于小型的办公楼，写字楼的使用面积一般要求是70%，而办公室、储藏室、会议室和楼梯等是这种建筑最基本的元素。
图4-59 写字楼平面图在绘制该平面图时，首先绘制整个房间的轴线，并在轴线的基础上绘制主墙线。
然后绘制办公室的内墙线。
由于各个办公室成一定规律排列，因此可以绘制其中的一个办公室内墙线，通过矩形阵列完成其它所有办公室轮廓的绘制。
接着利用【直线】、【矩形】和【阵列】工具绘制楼梯线，并利用【多段线】工具绘制楼梯起跑方向线。
最后利用【多行文字】工具添加各房间的功能文字说明即可。
操作步骤：（1）新建图形文件，并创建【轴线】、【墙线】、【门】、【窗户】和【楼梯】等图层。
然后切换【轴线】图层为当前层，单击【矩形】按钮，绘制尺寸为21900×11400的矩形，并单击【分解】按钮将该矩形分解。
接着单击【偏移】按钮，将各轴线进行相应的偏移并修剪，效果如图4-60所示。
A偏移辅助线图4-60 绘制矩形并偏移（2）选择【格式】|【多线样式】选项，新建样式36WALL，并设置其偏移参数分别为240和120。
然后切换【墙线】图层为当前层，输入多线命令ML，以交点A为起点，按照如图4-61所示路径绘制多线。
接着选择【修改】|【对象】|【多线】选项，单击【T 形闭合】按钮，整理相应的多线。
T形闭合绘制多线图4-61 绘制多线并编辑（3）继续输入多线命令ML，选择多线样式STANDARD，设置比例为240，对正方式为【无】，绘制相应的内墙线，效果如图4-62所示。
绘制内墙线图4-62 绘制内墙线（4）单击【矩形阵列】按钮，并选取如图4-63所示的内墙线为源对象。
然后根据命令行的提示，输入字母C，并依次设置矩形阵列的行数为1、列数为3。
接着输入字母S，并设置列间距为3300，创建矩形阵列特征。
办公楼全套图纸CAD平立剖面图
《绘制平面图》教案
《绘制平面图》教案一、教学目标1. 知识与技能：（1）了解平面图的基本概念及其在实际生活中的应用；（2）学会使用画图工具（如直尺、圆规、三角板等）进行平面图的绘制；（3）掌握平面图的基本画法，如直线、射线、角、三角形、圆形等。
2. 过程与方法：（1）通过观察、分析实际例子，培养学生的空间想象能力；（2）通过动手操作，培养学生的实践能力；（3）学会与他人合作交流，培养团队精神。
3. 情感态度与价值观：（1）培养学生对数学的兴趣和热情；（2）培养学生勇于探索、积极思考的科学态度；（3）培养学生自觉遵守规范、注重细节的良好习惯。
二、教学内容1. 平面图的基本概念及实际应用；2. 画图工具的使用方法；3. 平面图的基本画法；4. 绘制简单的平面图。
三、教学重点与难点1. 教学重点：（1）平面图的基本概念及其应用；（2）画图工具的使用方法；（3）平面图的基本画法。
2. 教学难点：（1）平面图的绘制方法；（2）解决实际问题时平面图的绘制。
四、教学方法1. 采用直观演示法，让学生清晰地了解平面图的基本概念和画图工具的使用方法；2. 采用实践操作法，让学生动手实践，掌握平面图的基本画法；3. 采用案例分析法，让学生通过分析实际例子，学会运用平面图解决实际问题；4. 采用小组合作交流法，培养学生的团队协作能力。
五、教学准备1. 教具：直尺、圆规、三角板、画图软件等；2. 教材或教学资源；3. 练习题和实际例子。
六、教学过程1. 导入新课：通过展示实际生活中的平面图例子，激发学生的学习兴趣，引导学生思考平面图的应用和绘制方法。
2. 讲解与演示：（1）讲解平面图的基本概念，如直线、射线、角、三角形、圆形等；（2）演示画图工具的使用方法，如直尺、圆规、三角板等；（3）展示平面图的基本画法，并引导学生思考如何运用画图工具进行绘制。
3. 实践操作：（1）让学生分组进行实践，尝试绘制简单的平面图；（2）引导学生互相交流、讨论，分享绘制平面图的心得和方法。

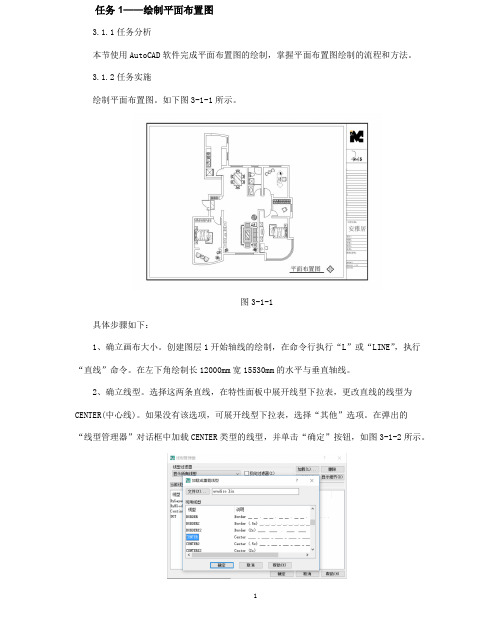

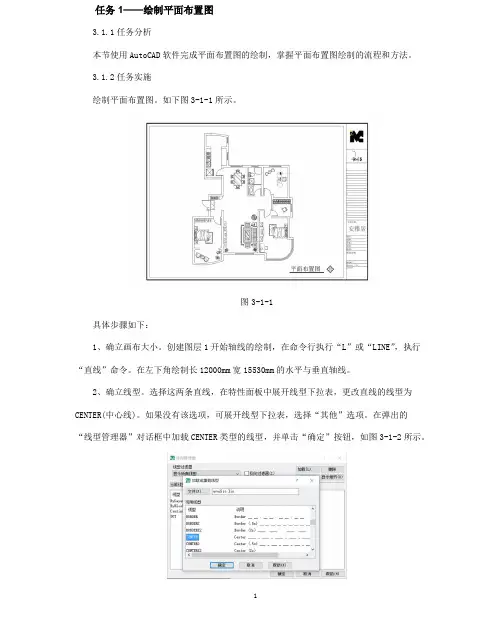

3-1绘制平面布置图
任务1——绘制平面布置图
3.1.1任务分析
本节使用AutoCAD软件完成平面布置图的绘制，掌握平面布置图绘制的流程和方法。
3.1.2任务实施
绘制平面布置图。
如下图3-1-1所示。
图3-1-1
具体步骤如下：
1、确立画布大小。
创建图层1开始轴线的绘制，在命令行执行“L”或“LINE”，执行“直线”命令。
在左下角绘制长12000mm宽15530mm的水平与垂直轴线。
2、确立线型。
选择这两条直线，在特性面板中展开线型下拉表，更改直线的线型为CENTER(中心线)。
如果没有该选项，可展开线型下拉表，选择“其他”选项。
在弹出的
“线型管理器”对话框中加载CENTER类型的线型，并单击“确定”按钮，如图3-1-2所示。
1。
办公空间设计平面和立体图文字和设计PPT课件
2020年9月28日
16
欧美国家关于不同工作岗位的办公空间面积要求
办公空间类型 使 用 者
高级行政领导合 伙人
独立办公间
小组办公 大组办公 开放空间办公
部门经理 项目经理 从职人员 从职人员 从职人员
开放空间办公 秘书、打字员、 管理员
开放空间办公 财 务
成组空间
接待会议空间Leabharlann 2020年9月28日商务 所有成员
2020年9月28日
7
二、室内空间的总体布局
企业的功能需求 动静关系 流线分析 主次关系 a 空间大小安排
室、财务、档案等）
业务部、市场部等）
b 重要空间（高层管理人员办公 c 对外联系较多的部门（办公室、
2020年9月28日
8
2020年9月28日
9
2020年9月28日
10
三、案例分析
(1．2～1.0)×X(0.6～0.8)＋(0.8～ 1.2)×0.6
(1.2～1.0)×(0.6～0.8)十(0.8～ 1.2)×0.6
(1.5～1.8)×(1.0～1.1) (1.5～1.8)×(1.0～1.1)
17
1.功能组成
从功能上考虑，这类办公室包括事务处理、文秘服务、接待及休息。 (1)事务处理空间：主要是进行日常事务办公的区域。家具主要包括 办公桌、文件柜、座椅等，设备包括电脑、电话、传真等。办公家具的款式 与造型具有其标志性和象征性。不同的办公空间有不同的环境特点，而办公 家具常常成为体现其特点的主要形象。另外，办公家具的选用与布置直接影 响到办公环境与办事效率。 (2)文秘服务：主要辅助经理处理日常事务，如待客、收集资料、准 备用车等。布置上可设一单独区域，一般安排在办公室外。 (3)接待空间：根据办公室大小单独设置一组家具，借助地毯、顶棚 或灯光划分出一个空间，虽然是虚拟的，但具有独自的领域感和独立性。 (4)休息空间：可安排一单独休息室，也可利用现有场地灵活处理。
AUTOCAD 绘制办公楼平面图
AUTOCAD 绘制办公楼平面图本例绘制办公楼平面图，效果如图4-78所示。
办公楼是指机关、企业、事业单位行政管理人员，业务技术人员等办公的业务用房。
该办公楼总体规模属于小型内走廊式的集中办公楼，其内部左右两侧各有一个进出楼层的拐角楼梯，在宽度方向上并排对称分布着12个办公房间。
图4-78 办公楼平面图在绘制该平面图时，首先绘制楼体的轴线和墙体，并利用【矩形】和【图案填充】工具绘制柱子。
然后利用【直线】、【阵列】和【修剪】工具绘制楼梯台阶和扶手，并利用【多段线】工具绘制折断线和楼梯的跑向方向线。
接着利用【矩形】工具绘制窗户轮廓，并创建为图块，插入相应的窗洞中。
最后利用【镜像】工具即可完成该平面图的绘制。
操作步骤：（1）新建图形文件，并创建【轴线】、【墙线】、【门】和【窗户】等图层。
然后切换【轴线】为当前图层，单击【矩形】按钮，绘制一个尺寸为11400×5400的矩形。
接着单击【分解】按钮将该矩形分解，并单击【偏移】按钮，将轴线按照如图4-79所示尺寸进行偏移。
绘制轴线（2）切换【墙线】为当前图层。
然后输入【多线】命令ML，新建多线样式【36W ALL】并设置其图元偏移量分别为240和-120，以轴线交点A为起点绘制主墙。
接着利用【多线】工具设置多线比例为240，多线样式为STANDARD，沿着轴线绘制内墙，效果如图4-80所示。
36WALLASTANDARD图4-80 绘制墙线（3）选择【修改】|【对象】|【多线】选项，在打开的【多线编辑】对话框中单击【T形合并】按钮，对墙线T形相交的部分进行整理，效果如图4-81所示。
T形合并图4-81 整理墙线（4）利用【矩形】工具绘制尺寸为240×240的矩形，并将其填充为SOLID图案。
然后单击【复制】按钮，指定柱子的中心点为基点，并依次指定轴线的交点为目标点，将该柱子复制移动到相应位置，效果如图4-82所示。
移动复制柱子图4-82 绘制柱子并移动复制（5）将线宽隐藏，并按照如图4-83所示尺寸偏移轴线。
cad绘制办公空间室内平面图PPT课件
绘图步骤： 该办公空间建筑平面图的绘图步骤为：轴线→墙体→窗子→柱子→门→标
注尺寸。
2020/3/3
3
6.2 划分并布置办公空间
要对办公空间进行平面布置，首先需要对该空间进行功能划分。在划分 功能区域时，应充分考虑家具及设备所占面积、员工使用家具或设备时必要 的活动空间，以及各办公区域所处的位置。
第6章
绘制办公空间室内平面图
免费提供
2020/3/3
1
第6章 绘制办公空间室内平面图
6.1 绘制办公空间建筑平面图 6.2 划分并布置办公空间 6.3 绘制办公空间平面布置图 6.4 绘制办公空间地面材料图
2020/3/3
2
6.1 绘制办公空间建筑平面图
7
6.3 绘制办公空间平面布置图
具体绘图过 程见教材
2020/3/3
8
6.4 绘制办公空间地面材料图
办公室的地面选材不宜花哨。一般情况下，公共区域地面材料多选用地 砖或其他容易打理的材料，而领导办公室的地面，多选用相对安静、柔和、 舒适的木地板和地毯。
本案例中的地面 材料有4种，即设计 总监室、副总室、财 务室、行政室选用实 木地板；销售部、门 厅及开敞办公区选用 600×600抛光砖，总 经理办公室和会议室 选用地毯，卫生间选 用300×300防滑地砖。
6.2.1 划分办公区域 6.2.2 墙体定位
2020/3/3
4
6.2.1 划分办公区域
本案例中的业主为一家小型儿。业主要求装修风格整体简洁、明快，要能突出 公司的文化品位。
结合业主的行业和一般 办公室装修的特点，除行政 部、财务部、销售部和产品 设计部需要各自单独设置一 个办公区域外，一般还需要 设有设计总监室、副总办公 室、总经理办公室，以及男 女卫生间等。此外，由于一 个玩具产品往往需要造型、 结构、美工甚至电路等多个 部门人共同参与，因此为方 便员工间的交流与协作，员 工办公区宜设成完全敞开区。
建筑室内外手绘表现课件：办公空间手绘效果图表现技法
办公空间手绘效果图表现技法
4.讨论会型 用两张长桌并列成长方形讨论的形式，一般有方形、圆形和椭圆形几种，多用于讨论会，也可用于会等。桌上一般要求 有台布，椅子与台布的颜色接近。 会议室手绘表现效果图如图2-19～图2-28所示。
办公空间手绘效果图表现技法
办公空间手绘效果图表现技法
办公空间手绘效果图表现技法
办公空间手绘效果图表现技法
第一节 经理办公室设计
办公空间手绘效果图表现技法
作为经理级工作人员，对外要收集本行业的各类信息，商谈事务，搞好与外界和各级主管部门的联系；对内要及时掌握 本部门各项工作进程和员工的情况，下达各项任务，及时处理好各项文档，完成各项管理工作。经理办公室实 质上是本部门 的信息收集、分析处理中心，这一中心必须具有高速通信设备和高性能的自动化办公设备。
办公空间手绘效果图表现技法
二、会议室的功能布局 会议室的布置以简洁、实用、美观为主，会议布置的中心是会议桌，其形状为方形、圆形、矩形、半圆形、三角形、梯 形、菱形、六角形、八角形、L 形、U形和S形等。会议室家具布置时应考虑必要的活动空间和交往通行尺度。布置时，应有主、 次之分，可以采用企业标准色装修墙面，或在里面悬挂企业旗帜，或在讲台、会议桌上摆放企业标志(物)，以突出本企业特点。 1.教室型 这种布置与学校教室一样，椅子前面有桌子，方便与会者作记录。桌与桌之间前后距离要大些，要给与会者留有座位空 间。这种布置也要求中间留有走道，每一排的长度取决于会议室的大小及出席会议的人数。 2.主席台U形 很多小型的会议倾向于面对面的布置和安排，“U ”形是较常见的，即将与会者的桌子与主席台桌子垂直相连在两旁。如 果只有外侧能安排座位，桌子的宽度可以窄些；如果两旁能安排座位，就应考虑提供更大的空间来呈放材料。 3.主席台方框形和圆形 将主席台与与会者桌子连接在一起，形成方形或圆形，中间留有空隙，椅子只安排在桌子外侧。这种布置通常用于格较 高、与会者身份都重要的国际会议及讨论会等形式。这种会议人数一般不会很多，而且会议不具有谈判性质。
