北京市崇文区2009-2010学年下学期初二年级期末考试物理试卷
2009---2010学年上学期八年级物理(北师版)期末考试试题
2009---2010学年上学期期末考试试题八年级物理注意事项：1．本试卷共8页．五大题，34小题，满分100分，考试时间60分钟。
请用钢笔或圆珠笔直接答在试卷上，选择题的答案请填在答案栏中。
2．答卷前请将密封线内的项目填写清楚。
一、填空题(每空1分，共30分)1. 雨凇和雾凇是泰山奇特的自然景观."雨淞"从空中掉下来的液态雨滴落在树枝、电线或其它物体上时，会突然冻成一层外表光滑晶莹剔透的冰层（如图1甲）；“雾凇”是空气中的水蒸汽遇冷直接在松枝、树丛结满了毛绒绒的冰挂（如图1乙）。
从物态变化来看,“雨淞”和“雾凇”的形成分别属于_______和_______现象。
2.2009年11月29日在北京工人体育馆举办“纪念国际残疾人日-集善嘉年华北京2009——帮助贫困聋儿走出无声世界”大型公益演出，演出收益也将全部用于贫困聋儿的康复救助。
有一种骨导助听器是借助于________传声的方式让他们走出了无声的世界。
3. 2009年春节初一(2009年1月26日)，部分地区夜空出现奇妙天象日环食，如图3所示。
日环食是由于太阳、月球和地球排成一条直线，月球较小而不能全部遮掩太阳形成的，这是利用了光的____________________。
4. 2009年12月15日，波音787（图4）梦想飞机首次飞上蓝天，象征着航空旅行新纪元的到来。
波音787设计者选择了钛金属作主材，这主要是因为钛的密度，硬度。
（两空选填：“大”或“小”）5.为庆祝中国空军成立60年，于2009年11月15日北京沙河机场中国空军飞行表演；图5是轰油6 对“歼—10战斗机”飞机进行空中加油的图示,在地面上的人看来,受油飞机是______的；在“歼—10战斗机”的驾驶员看来, 受油飞机则是______的。
6.“鸟巢”（图6）结构的外表面有一层半透明的膜，使用这种半透明材料的好处是，体育场内的光线不是直接射进来的，而是通过_____________，使光线更加柔和，解决了强烈光影带来的麻烦，由此形成的漫射光还可解决场内草坪的维护问题。
崇文区2009—2010学年度第二学期初三统一测试
崇文区2009—2010学年度第二学期初三统一练习（一）数 学 2010.5一、选择题（本题共32分，每小题4分）下面各题均有四个选项，其中只有一个是符合题意的． 1．3-的倒数是A ．31 B ． 31- C ． 3- D ． 3 2．《国家中长期教育改革和发展规划纲要（2010-2020）》征求意见稿提出“财政性教育经费支出占国内生产总值比例不低于4%”，去年我国全年国内生产总值为335353亿元．335353亿元的4%,也就是约13400亿多元．将13400用科学记数法表示应为A ．134210⨯ B ． 13.4310⨯ C ．1.34410⨯ D ．0.134510⨯ 3．甲、乙两人在相同的条件下，各射靶10次，经过计算：甲、乙射击成绩的平均数都是8环，甲的方差是1.2,乙的方差是1.8．下列说法中不一定正确的是 A ．甲、乙射中的总环数相同 B ．甲的成绩稳定 C ．乙的成绩波动较大 D ．甲、乙的众数相同4．若右图是某几何体的三视图,则这个几何体是 A ．三棱柱 B ．圆柱 C ．正方体 D ．三棱锥5．若一个多边形的内角和等于它的外角和的2倍，则这个多边形的边数是A ．4B ．5C ．6D ． 76．如图，在梯形ABCD 中，A D B C ∥，7040B C ∠=∠=°，°，DE AB ∥交BC 于点E ．若3AD =，10BC =，则CD 的长是A ．7B ．10C ．13D ．147．在 6张完全相同的卡片上分别画上线段、等边三角形、平行四边形、直角梯形、正方形和圆． 在看不见图形的情况下随机摸出1张，这张卡片上的图形是中心对称图形的概率是A ．61B ．31C ．21D ．328．函数y=x 2-2x-2的图象如右图所示，根据其中提供的信息，可求得使y ≥1成立的x 的取值范围是A ．31≤≤-xB ．31<<-xC ．31>-<x x 或D ．31≥-≤x x 或二、填空题（本题共16分，每小题4分）9．在函数y =x 的取值范围是 ．10．分解因式：32232a b a b ab -+= ．11．如图，AB 是O 的直径，CD 是O 的弦，DAB ∠=48︒,则ACD ∠= ︒．12．如图，在梯形ABCD 中，AB ∥CD ，AB =a ，CD =b ，E 为边AD 上的任意一点，EF ∥AB ，且EF 交BC 于点F ．若E 为边AD 上的中点，则EF = （用含有a ，b 的式子表示）；若E 为边AD 上距点A 最近的n 等分点（2n ≥，且n 为整数），则EF = （用含有n ，a ，b 的式子表示）．三、解答题（本题共30分，每小题5分）132cos 45-︒-0(2010)-11()5--．14．解分式方程311323162x x -=--．15．如图，在ABC 中，90A ∠=︒，AC CE ⊥，且BC C E =，过E 作BC 的垂线，交BC 延长线于点D ．求证：AB CD =．16．如图，点A 是直线2y x =与曲线1m y x-=（m 为常数）一支的交点．过点A 作x 轴的垂线，垂足为B ，且OB =2．求点A 的坐标及m 的值．17．已知210x x +-=，求222(1)(1)(1)121x x x x x x x --÷+---+的值．18． 一列火车从北京出发到达广州大约需要15小时．火车出发后先按原来的时速匀速行驶8小时后到达武汉，由于2009年12月世界时速最高铁路武广高铁正式投入运营，现在从武汉到广州火车的平均时速是原来的2倍还多50公里，所需时间也比原来缩短了4个小时．求火车从北京到武汉的平均时速和提速后武汉到广州的平均时速．四、解答题（本题共20分，第19题5分，第20题5分，第21题6分，第22题4分）19．如图，在梯形ABCD 中，AD BC ∥，9038BD CD BDC AD BC =∠===，°，，．求AB 的长． 20． 如图，AB 是半圆O 的直径，过点O 作弦AD 的垂线交半圆O 于点E ，交AC 于点C ，使BED C ∠=∠．（1）判断直线AC 与圆O 的位置关系，并证明你的结论；（2）若8AC =，4cos 5BED ∠=，求AD 的长．CAOBE D21．应对全球经济危机，中国政府投资40000亿元人民币以拉动内需， 5月21日国家发改委公布了40000亿元投资构成．具体内容如下：请你根据统计图表中所提供的信息，完成下列问题： （1）在统计表中，投向“铁路等重大基础设施建设和城市电网改造”的资金测算和投向“汶川地震灾后恢复重建”的资金测算分别是多少亿元； （2）在扇形统计图中，“卫生、教育等社会事业发展”部分和 “节能减排和生态建设工程”部分所占的百分数分别是多少；（3）统计表“资金测算”栏目下的七个数据中，中位数和众数分别是多少亿元．22．正方形ABCD 的边长为a ，等腰直角三角形FAE 的斜边AE b =（a b 2<），且边AD 和AE 在同一直线上 ．小明发现：当b a =时，如图①，在BA 上选取中点G ，连结FG 和CG ,裁掉FAG ∆和CHD ∆的位置构成正方形FGCH ．（1）类比小明的剪拼方法，请你就图②和图③两种情形分别画出剪拼成一个新正方形的示意图．（2）要使（1）中所剪拼的新图形是正方形，须满足=AEBG．五、解答题（本题共22分，第23题7分，第24题7分，第25题8分） 23．已知P （3,m -)和Q （1，m ）是抛物线221y x bx =++上的两点．（1）求b 的值；（2）判断关于x 的一元二次方程221x bx ++=0是否有实数根，若有，求出它的实数根；若没有，请说明理由；（3）将抛物线221y x bx =++的图象向上平移k （k 是正整数）个单位，使平移后的图象与x 轴无交点，求k 的最小值．24．在△ABC 中，∠ACB=45º．点D （与点B 、C 不重合）为射线BC 上一动点，连接AD ，以AD 为一边且在AD 的右侧作正方形ADEF ．（1）如果AB=AC ．如图①，且点D 在线段BC 上运动．试判断线段CF 与BD 之间的位置关系，并证明你的结论．（2）如果AB ≠AC ，如图②，且点D 在线段BC 上运动．（1）中结论是否成立，为什么？（3）若正方形ADEF 的边DE 所在直线与线段CF 所在直线相交于点P ，设AC ＝3=BC ，CD=x ，求线段CP 的长．（用含x 的式子表示）2５．已知抛物线21y ax bx =++经过点A （1，3）和点B （2，1）．（1）求此抛物线解析式；（2）点C 、D 分别是x 轴和y 轴上的动点，求四边形ABCD 周长的最小值；（3）过点B 作x 轴的垂线，垂足为E 点．点P 从抛物线的顶点出发，先沿抛物线的对称轴到达F 点,再沿FE 到达E 点，若P 点在对称轴上的运动速度是它在直线FE 倍,试确定点F 的位置,使得点P 按照上述要求到达E 点所用的时间最短．（要求：简述确定F 点位置的方法，但不要求证明）崇文区2009—2010学年度第二学期初三统一练习（一）数学试题参考答案 2010.5一、选择题三、解答题13．解：原式=2152⨯-- =6．14．解：去分母，得 3(31)213x --=． 解得 2x =．经检验，2x =是原方程的解． ∴原方程的解是2x =．15．证明：,ED BD ⊥ 90D A ∴∠=︒=∠．90E ECD ∴∠+∠=︒．又 AC CE ⊥，90ACB ECD ∴∠+∠=︒．ACB E ∴∠=∠． 在ABC 和DCE 中，,,,A D ACB E BC CE ∠=∠⎧⎪∠=∠⎨⎪=⎩∴ABC ≅DCE ． ∴AB CD =．16．解：由题意，可知点A 的横坐标是2，由点A 在正比例函数2y x =的图象上，∴点A 的坐标为()24，.又 点A 在反比例函数1m y x-=的图象上， 142m -∴=，即9m =．17．解：222(1)(1)(1)121x x x x x x x --÷+---+ =2121(1)(1)[]11(1)x x x x x x x ---+⋅--+-=11()11x x x x +--- =21x x -- 210x x +-=，∴21x x -=-∴原式=1．18．解：设火车从北京到武汉的平均时速为x 公里每小时，提速后武汉到广州的平均时速为y 公里每小时．依题意，有250,158(1584).y x x x y =+⎧⎨=+--⎩解方程组，得150,350.x y =⎧⎨=⎩ 答：火车从北京到武汉的平均时速为150公里每小时，提速后武汉到广州的平均时速为350公里每小时．19．答案：解：作AE BC ⊥于E DF BC ⊥，于F ． DF ∥AE ∴， AD BC ∴ ∥，四边形AEFD 是矩形． 3EF AD AE DF ∴===，．BD CD DF BC =⊥ ，，DF ∴是BDC △的BC 边上的中线． 19042BDC DF BC BF ∠=∴=== °，． 4431AE BE BF EF ∴==-=-=，．在Rt ABE△中，222ABAE BE =+ AB ∴=20．解：（1）AC 与O 的相切．证明如下：OC AD ⊥∵290AOC ∴∠+∠=°．又2C BED ∠=∠=∠ ， 90AOC C ∠+∠=∴°． AB AC ⊥∴CAOBED1 2即AC 与O 的相切．（2）解：连接BD ．AB ∵是O 直径，90ADB ∴∠=︒在Rt AOC ∆中，90CAO ∠=︒， 8AC = ,90ADB ∠= °．4cos cos 5C BED ∠=∠=． 6AO ∴=,12AB ∴=在Rt ABD ∆中，4cos 2cos 5BED ∠=∠=， 4cos 2125AD AB ∴=⋅∠=⨯=485．21．解：（1）15000，10000；（2）3.75%，5.25% ；（3）3700，3700．22．（1）（2）21． 23．解：(1)因为点P 、Q 在抛物线上且纵坐标相同，所以P 、Q 关于抛物线对称轴对称并且到对称轴距离相等．所以，抛物线对称轴3142b x -+=-=，所以，4b =． （2）由（1）可知，关于x 的一元二次方程为2241x x ++=0．因为，24b ac =- =16-8=8>0． 所以，方程有两个不同的实数根，分别是1122b x a -==-+，2122b x a -==--． （3）由（1）可知，抛物线2241y x x =++的图象向上平移k （k 是正整数）个单位后的解析式为2241y x x k =+++．若使抛物线2241y x x k =+++的图象与x 轴无交点，只需22410x x k +++= 无实数解即可．由24b ac =- =168(1)k -+=88k -<0，得1k >又k 是正整数，所以k 得最小值为2．24．（1）CF 与BD 位置关系是垂直； 证明如下： AB=AC ，∠ACB=45º，∴∠ABC=45º． 由正方形ADEF 得 AD=AF ，∵∠DAF=∠BAC =90º，∴∠DAB=∠FAC ，∴△DAB ≌△FAC ， ∴∠ACF=∠ABD ． ∴∠BCF=∠ACB+∠ACF= 90º．即 CF ⊥BD ． （2）CF ⊥BD ．(1)中结论成立．理由是：过点A 作AG ⊥AC 交BC 于点G ，∴AC=AG可证：△GAD ≌△CAF ∴∠ACF=∠AGD=45º ∠BCF=∠ACB+∠ACF= 90º． 即CF ⊥BD （3）过点A 作AQ ⊥BC 交CB 的延长线于点Q ， ①点D 在线段BC 上运动时， ∵∠BCA=45º，可求出AQ= CQ=4．∴ DQ=4-x ，易证△AQD ∽△DCP ，∴CP CD DQ AQ = ， ∴44CP xx =-，24x CP x ∴=-+．②点D 在线段BC 延长线上运动时， ∵∠BCA=45º，可求出AQ= CQ=4，∴ DQ=4+x ．过A 作AC AG ⊥交CB 延长线于点G ，则ACF AGD ∆≅∆．∴ CF ⊥BD ，∴△AQD ∽△DCP ，∴CP CD DQ AQ = ， ∴44CP xx =+，24x CP x ∴=+．25．解：（1）依题意：31,142 1.a b a b =++⎧⎨=++⎩解得2,4.a b =-⎧⎨=⎩ ∴抛物线的解析式为2241y x x =-++．（2）点A （1，3）关于y 轴的对称点A '的坐标是（-1，3），点B （2，1）关于x 轴的对称点B '的坐标是（2，-1）．由对称性可知AB BC CD DA +++=''AB B C CD DA +++≥AB A B ''+ 由勾股定理可求5A B ''=．GAB CD E F所以，四边形ABCD 周长的最小值是5AB A B ''+= （3）确定F 点位置的方法：过点E 作直线EG 使对称轴到直线EG 成45︒角，则EG 与对称轴的交点为所求的F 点．设对称轴于x 轴交于点H ，在Rt HEF ∆中，由HE=1，90,45FHE EFH ∠=︒∠=︒，得HF=1．所以，点F 的坐标是（1，1）．。
2009-2010学年北京市崇文区八年级(下)期末物理试卷
2009-2010学年北京市崇文区八年级（下）期末物理试卷一、下列各小题均有四个选项，其中只有一个符合题意．（共24分，每小题2分）1．（2分）在国际单位制中，电压的单位是（）A．J（焦）B．V（伏）C．A（安）D．W（瓦）2．（2分）下列家用电器中正常工作时的功率最接近1000W的是（）A．数码相机B．电视机C．笔记本电脑D．家用微波炉3．（2分）第一个发现通电导线周围存在磁场，表明电与磁之间有联系的科学家是（）A．牛顿B．欧姆C．奥斯特D．法拉第4．（2分）下面的装置中，利用电磁感应原理工作的是（）A．电磁继电器B．发电机C．电动机D．电磁炉5．（2分）如图所示的四个电路图中，各开关都闭合后，仅有L1发光的是（）A．B．C．D．6．（2分）下列如图所示现象中，符合用电安全的是（）A．电器失火应切断电源B．湿衣服晾在电线上C．用湿布擦抹电器D．家用电器未加接地保护7．（2分）图中的四个电路中，电源电压U相同，R1＜R2，电路消耗的总功率由小到大的顺序是（）A．P丙＜P乙＜P甲＜P丁B．P丁＜P丙＜P乙＜P甲C．P丁＜P甲＜P乙＜P丙D．P甲＜P乙＜P丙＜P丁8．（2分）两只普通的照明灯泡上标有如图所示字样，为了比较两灯的亮度和耗电情况，将甲、乙两灯分别接入家庭电路中进行观察，若甲灯通电20min，乙灯通电5min，则（）A．乙灯较亮，乙灯消耗电能多B．甲灯较亮，乙灯消耗电能快C．乙灯较亮，甲灯消耗电能多D．甲灯较亮，甲灯消耗电能快9．（2分）在如图所示的电路中，闭合开关S，电路正常工作。
一段时间后，灯L熄灭，电路中只有一个故障，且只发生在灯L或电阻R上。
现将一完好的电压表并联在灯L两端（）A．若电压表有示数，则一定是电阻R断路B．若电压表有示数，则一定是灯L断路C．若电压表无示数，则一定是电阻R短路D．若电压表无示数，则一定是灯L断路10．（2分）电阻R1、R2串联，已知R1：R2＝3：2，则电阻R1、R2的电功率之比为（）A．9：4B．4：9C．3：2D．2：311．（2分）一台电动机正常工作时线圈两端的电压为380V，线圈电阻为2Ω，线圈中电流为10A．这台电动机正常工作1s消耗的电能为W，产生的热量为Q，则（）A．W＝72200J Q＝3800J B．W＝3800J Q＝3800JC．W＝72200J Q＝200J D．W＝3800J Q＝200J12．（2分）如图所示电路，电源电压保持不变，开关闭合后，移动滑动变阻器滑片P到某一位置时，电压表示数是10V，滑动变阻器的功率是10W；移动滑动变阻器的滑片P到另一位置时，电压表示数是5V，此时滑动变阻器的功率是7.5W．则（）A．电源电压为10VB．电阻R0的阻值为10ΩC．滑动变阻器的最大阻值为20ΩD．电路总功率的最大值为20W二、下列各小题均有四个选项，其中至少有两个符合题意．（共12分，每小题3分．错选、多选不得分，选不全的得2分）13．（3分）下列说法正确的是（）A．地磁场的南极在地理的北极附近B．电动机将机械能转化成为电能C．电流周围一定存在着磁场D．导体的电阻与导体的长度无关14．（3分）如图所示电路中，开关S闭合后，电流表A1、A2的示数相等。
2009-2010学年度第二学期八年级物理期末考试试卷(北师大版)(有答案)(考试内容：第6-8章)
2009-2010学年度第二学期期末考试试卷八年级物理（时间100分钟，满分100分）一、选择题（每题3分，共30分）每题只有一个正确答案，请将正确答案番号填入上面答题表内1．关于压力的说法中，正确的是：（）A 压力的大小总等于物体重力大小B 压力的方向总是竖直向下C 压力的方向总垂直于物体表面D 压力的大小决定了压强大小2．静止液体内部某点的压强，与下面哪个因素有关：（）A 全部液体的重力B 液体的体积C 容器底面积的大小D 液体的密度3.下列关于力的大小估计不可能的是( )A．一名中学生约重400N B．拿起一只鸡蛋所用的力约0.5NC．物理课本第一册约重3N D．一只普通苹果约重0.15N4.下列各物体不能肯定受到力的物体是（）A．物体发生了形变Ｂ．物体的运动状态发生了改变C．物体的位置发生了改变 D．物体的形状或运动状态发生了改变5．体积相同的木块、铝块与铁块浸没于同一液体中，所受浮力最大的是：( )A、木块B、铝块C、铁块D、一样大；6.如图所示一块砖将它分别平放、侧放、竖放在水平地面上，它对地面的压强分别为P1、P2、P3，则（）A．P1＝P2＝P3 B．平放P1最大C．侧放P2最大 D．竖放P3最大7.如图所示，甲、乙两支完全相同的试管，分别装有质量相等的液体，甲试管竖直放置，乙试管倾斜放置，两试管液面相平。
设液体对两试管底的压强分别为p甲和p乙，则（）A．p甲< p乙B．p甲= p乙C．p甲> p乙D．条件不足，无法判断8、某同学将物体放在凸透镜前，使物距分别为6cm、18cm、24cm时，依次得到放大虚像、放大实像和缩小实像，该凸透镜的焦距为f则( )A、6cm<f<9cmB、9cra<f<12cmC、12em<f<18cmD、18cm<f<24cm9.如图所示的四种情景中，属于通过减小受力面积来增大压强的是（）装有很多轮子的平板车装有细铁丝的切蛋器宽大的滑雪板装有履带的坦克A B C D10、“死海不死”的故事说的是……“将奴隶和俘虏扔进海里，可他们都漂浮在海面上……”。
北京市崇文区09—10下学期初三物理二模考试试卷

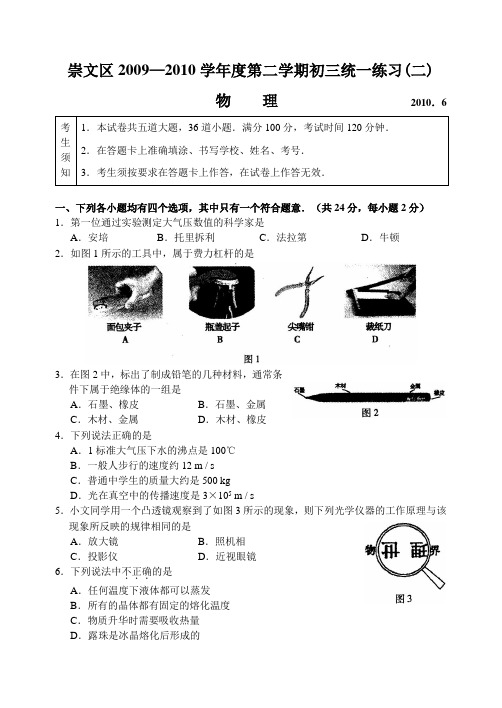

崇文区2009—2010学年度第二学期初三统一练习(二)物 理 2010．6一、下列各小题均有四个选项，其中只有一个符合题意．（共24分，每小题2分）1．第一位通过实验测定大气压数值的科学家是A ．安培B ．托里拆利C ．法拉第D ．牛顿2．如图1所示的工具中，属于费力杠杆的是3．在图2中，标出了制成铅笔的几种材料，通常条件下属于绝缘体的一组是A ．石墨、橡皮B ．石墨、金属C ．木材、金属D ．木材、橡皮4．下列说法正确的是A ．1标准大气压下水的沸点是100℃B ．一般人步行的速度约12 m / sC ．普通中学生的质量大约是500 kgD ．光在真空中的传播速度是3×105m / s5．小文同学用一个凸透镜观察到了如图3所示的现象，则下列光学仪器的工作原理与该现象所反映的规律相同的是A ．放大镜B ．照机相C ．投影仪D ．近视眼镜 6．下列说法中不正确．．．的是 A ．任何温度下液体都可以蒸发B ．所有的晶体都有固定的熔化温度C ．物质升华时需要吸收热量D ．露珠是冰晶熔化后形成的7．以下有关声音的说法正确的是A．只要物体振动，就能听到它发出的声音B．声音在水中比在空气中传播的慢C．发声的喇叭能使放在它前面的烛焰晃动，说明声波传递能量D．听不同乐器弹奏同一首乐曲能分辨出所用乐器，是利用了声音的音调不同8．图4甲所示电路，电源电压为U，流过干路的电流为2 A．图4乙所示的四个电路中的电阻也分别接在同一电源上，通过各电阻的电流分别为I A=3 A、I B=2 A、I C=1 A、I D=0.5 A，其中电阻值与R1、R2并联后的总阻值相等的是A．R A B．R B C．R C D．R D9．对下述物理概念理解正确的是A．压强是表示压力大小的物理量B．功率是反映做功多少的物理量C．速度是表示运动快慢的物理量D．热量是说明内能多少的物理量10．如图5所示，在粗糙程度相同的接触面上，用大小相等的拉力F，沿不同的方向拉物体运动通过相同的路程s，拉力F做的功分别为W甲、W乙、W丙，则A．W丙＞W甲＞W乙B．W丙＞W乙＞W甲C．W丙＝W乙＞W甲D．W丙＝W乙＝W甲11．一个物体始终只受到F1和F2两个力的作用．一开始物体处于静止状态且F1=F0，在t1时间内保持F1不变，只改变F2的大小，此过程中物体所受合力的方向始终与F1方向相同，则图6中表示F2大小随时间变化的图象是12．如图7所示电路，小灯泡规格为“4V 1W”，小灯泡两端的实际电压最多只允许高于额定电压1／5．闭合开关S，电压表示数为6 V，当滑动变阻器的滑片由最右端A点向左滑过电阻丝总长度2／3时，小灯泡恰能正常发光．设电源两端电压和小灯泡电阻均不变．则滑动变阻器的最大阻值R及滑动变阻器消耗的功率P与同一时刻小灯泡消耗的功率P L之比的最小值为A．12Ω1∶4 B．12Ω1∶8C．24Ω1∶4 D．24Ω1∶8二、下列各小题均有四个选项，其中至少有两个符合题意．（共12分，每小题3分．错选、多选不得分，选不全的得2分）13．下列关于电磁现象的说法中，正确的是A．电动机工作时，主要将电能转化为机械能B．发电机是利用电磁感应现象制成的C．只要闭合电路的一部分导体在磁场中运动，就会产生感应电流D．通电导体在磁场中一定会受到磁场力的作用14．滑冰运动员用手推冰场周围的扶栏时，扶栏未动，而他却远离扶栏而去．运动员离开扶栏后，没有再用力蹬冰面，却能滑行很远才停下来．解释这些现象，需要利用下列知识中的A．物体间力的作用是相互的B．力是改变物体运动状态的原因C．速度保持不变的运动叫做匀速直线运动D．一切物体都有惯性＞R2，当闭合S1、断开S2，滑动变阻器的15．如图8所示电路，R滑片P放在变阻器的中点时，电压表的示数为U0．则A．若滑动变阻器的滑片P向左移动，电压表的示数将大于U0B．若断开S1闭合S2，同时滑动变阻器的滑片P向右移动，电压表的示数可能等于U0C．若同时闭合S1、S2，无论滑动变阻器的滑片怎样移动，电压表的示数总等于U0D．断开S1闭合S2，若使电压表的示数还等于U0，则滑动变阻器的滑片P 应向左移动16．如图9所示，用滑轮组将重为G=1200 N的金属块打捞出水面，不计绳重、摩擦和水对金属块的阻力，作用在绳自由端拉力F的功率始终保持1500W，金属块浸没在水中时匀速提起的速度为v=1 m / s，金属块的密度为ρ=6×103 kg / m3，取g=10 N / kg．A．金属块露出水面之前，绳子自由端移动的速度为v＇=4 m / sB．金属块露出水面之前，滑轮组的机械效率η=66.7%C．滑轮组中动滑轮的重力为G动=500 ND．金属块全部出水面后作用在绳子自由端的拉力F＇比F大100 N三、填空题（共14分，每空2分）17．我国家庭电路的电压是________V．18．人眼的晶状体和角膜的共同作用相当于凸透镜，如图10所示是眼睛看物体时的光路图，要使视网膜上成清晰的像，应该用________（凸凹）透镜矫正．19．民间谚语有“霜前冷，雪后寒”的说法．霜是由于气温较低时空气中的水蒸气发生凝华而形成的；雪在融化时需要________（吸收放出）热量，使得气温降低感觉寒冷．20．木炭的热值是3.4×107 J / kg，完全燃烧100 g木炭，能放出________J的热量．21．如图11所示，平静的湖面上有两艘小船，绳的一端拴在甲船上，绕过乙船上的滑轮，站在甲船上的人用100 N的力拉绳子的自由端．如果在20 s内甲船向右匀速移动了10 m，同时乙船向左匀速移动了4 m，则人拉绳子的功率是________W．22．用同种金属制成重为6 N的金属盒和实心金属球各一个，若把球放在盒内密封后，可悬浮在水中，如图12甲所示．若把球和盒用细线相连，放在水里静止后，盒有1／6的体积露出水面，如图12乙所示．则若要盒与球在水中悬浮，应向盒中注入水的质量为________kg．（取g=10 N / kg）23．图13是供电设备向居民楼用户输电的示意图．输电线路的总电阻为R，输入导线间的电压保持U不变，当居民楼内消耗的总功率P增大到原来的3倍时，输电线路损失的功率增加了________．四、实验探究题（共34分）24．如图14所示，（1）教室内的温度为______℃．（2）电源两端的电压为______V．（3）电能表的读数为_______kW·h．25．在图15中，（1）已连接滑动变阻器的C接线柱，要求滑片向左移动时，电阻值变大．请在合适的接线柱上标出连线．（2）根据通电螺线管磁场的N、S极，标出电源的“＋”“－”极．（3）在光屏上画出蜡烛所成的像．26．如图16，用手将铁丝反复弯折，铁丝弯折处的温度升高了，这个现象说明：______可以改变铁丝的内能．如图17，电水壶中的水烧开时，看到壶嘴冒出了“白气”．这是由于：________．如图18，在盛满水的杯子上盖一薄纸板，然后把它倒置，水并不立刻流出来．这个现象说明：________．27．图19是“研究动能的大小与哪些因素有关”的实验装置．（1）实验中通过观察________的大小，来判断小球动能的大小．（2）实验中为了研究动能大小与质量的关系，需要控制小球撞击时的速度不变，具体的操作方法是________．（3）质量和速度谁对动能的影响较大呢？小文借助速度传感器和其他仪器得出了表一和表二的两组数据．表一（小球撞击时的速度v=8 cm / s）表二（小球质量m=100 g）28．如图20甲所示，两端开口的U形管中有适量的水，U形管的左端通过橡皮管与玻璃管侧壁管口相连通．此时玻璃管中的风速为v1，U形管内液面高度差如图20乙所示；改变风速后，玻璃管中的风速为v2，U形管内液面高度差如图20丙所示。
—2009学年下期期末测试
—学年下期期末测试
八年级物理参考答案
一、填空题（每空分，共分）
. . 防止漏电时通过人体的电流过大，造成危害.甲零线断路
．（）电流（或电功率）（）大功率的用电器交叉使用；或根据用电器功率换较粗的输电线
.大转换法（比较法）
.法拉第感应电流的大小与导体的运动快慢有关吗？（感应电流的方向与导体的运动方向有关吗？感应电流的大小和方向与导体的运动状态有关吗？合理均可）
二、选择题（每题分，共分）
.
三、作图题（每题分，共分）
．暗电路图注意电源方向、电位器画成滑动变阻器.左“”右“”
四、实验探究题（题分，题分，题分，共分）
. （）．将滑片向右移动．将开关拨到位置（）铁芯的大小（或横截面积、温度等）
————每空分.() 短路断路；() 灯短路电阻断路() 不能，因为两种情况下电压表示数均为
————每空分．（）如图————分Array（）
（）向右调节滑片位置使电压表示数（或电阻两端电压）保持不变
（）保护电路调节电流用导线将一根较长的铅笔芯接入电路中，
通过改变其接入电路的长度来改变电阻————每空分
五、综合应用题（题分，题分，共分）
.（）（分）增大减小（）（分）0.25A
.（）（分）若将电热水壶接入电路中，则电路的总功率：
总＝＋×＋＋＋
电能表允许接入的最大功率：×10A
因<，所以可以接在电路中使用。
（）（分）（或×）
（）（分）（或×），所以电能表准确
（）（分）晚上是用电高峰期，电路中电压低于额定电压
1 / 1。
2009——2010第二学期期末初二物理试卷
2009—2010学年度第二学期期末练习轮子 图3吸盘上挂毛巾，吸盘不掉。
图45、园艺师傅使用如图4所示的剪刀修剪树枝时，常把树枝尽量往剪刀轴O 处靠近，这样做的目的是为了（ ）A ．增大阻力臂，减小动力移动的距离B ．减小动力臂，减小动力移动的距离C ．增大动力臂，省力D ．减小阻力臂，省力 6、在某小区长期水管停水的时期，一户居民为解决从楼下提水的困难，在楼房墙上安装了滑轮，如图5所示，下面关于这个滑轮的说法中正确的是 （ ）A ．是定滑轮，可以省力B ．是定滑轮，可以改变力的方向C ．是动滑轮，可以省力 B ．是动滑轮，可以省距离7、如图6所示，当拉力F 的作用点沿水平方向前进4m 时，木块向前移动（绳不可伸长）的距离是（ ） A .1m B .2m C .4m D .8m8、将一块密度均匀的实心物体放入盛水的烧杯中，物体静止时如图7所示。
若将该物体分成大小不同的两块，仍然放在盛水的烧杯中，则（ ）A.大块沉入杯底，小块漂在水面上B.大块、小块都沉入杯底C.大块、小块都漂在水面上D.大块、小块都悬浮在水中9、如图8所示，将一只密闭的玩具青蛙放入水中，它能漂浮于水面；把它放入另一种液体中，它却沉入底部。
则在这两种情况下这只玩具青蛙受到的浮力大小相比较( )A .在水中受到的浮力较大B .在液体中受到的浮力较大C .受到的浮力一样大D .无法比较浮力大小10、潜水艇从潜行上浮，在出水面之前，潜水艇受到的重力和浮力的情况是（ ） A.重力不变，浮力增加 B.重力减小，浮力不变 C.浮力小于重力 D.浮力等于重力 11、三峡船闸是世界上最大的人造连通器。
如图9所示，是轮船通过船闸的示意图，上游阀门A 打开，下游阀门B 关闭，此时，下列说法正确的是（ ）A ．闸室和上游水道构成连通器，水对阀门A 两侧的压力相等B ．闸室和上游水道构成连通器，水对阀门A 右侧的压力大于左侧的压力C ．闸室和下游水道构成连通器，水对阀门B 右侧的压力大于左侧的压力D ．闸室和下游水道构成连通器，水对阀门B 两侧的压力相等12、如图10所示，三个粗细、长短都不同的均匀实心铁制圆柱体竖直放在水平地面上，它们对地面的压强最小的是 （ ）A ．甲铁柱B ．乙铁柱C ．丙铁柱D 、无法确定13、如图11将一长方体竖直放置在水中，它恰好能悬浮在水中，现将该长方体物块水平浸没在水中，下列说法正确的是（ ）图8图6图5 图7A ．物块不再悬浮在水中，前后两次相比，上、下表面受到水的压强差一定相等。
八年级下册物理期末测试卷(含答案)
八年级下册物理期末测试卷（测试时间100分钟，满分100分）一、选择题(每题2分，共38分)1．小明同学在学习了初二物理后，获得了以下的一些认识，其中正确的是( )A.所谓的力就是物体间的一种相互作用B.要发生相互作用的物体必须是直接接触的C.相互作用的力就是一对平衡力D.物体在平衡力的作用下，作匀速直线运动，所以力是维持物体运动的原因2．关于力的作用效果，下面正确的说法是（）A.力是使物体保持静止状态的原因B.力是维持物体运动的原因C.力是改变物体运动状态的原因D.物体受力时，才会运动3．汽车在水平公路上做匀速直线运动，这是因为（）A.汽车的惯性等于所受的阻力B.汽车的牵引力等于所受的阻力C.汽车的牵引力大于所受的阻力D.汽车的牵引力等于所受的重力4．有关重力产生的原因说法正确的是（）A．物体只有接触地球，才被地球吸引．B．地球吸引物体，物体不吸引地球．C.地球吸引物体的力大于物体吸引地球的力．D．地球吸引近地面的物体，物体也吸引地球．5．铅球被推出后，不计空气阻力，在空中飞行时（）A．只受到重力作用． B．受到重力和推力的共同作用．C．只受到推力作用． D．不受任何力的作用．6．关于力，下列说法不正确的是（）A．两个物体只要相接触，就一定有压力的作用B．离开了物体，就没有相互作用的力C．力的作用效果是使物体发生形变或改变物体的运动状态D．力的作用效果不仅与力的大小有关，还与力的方向和力的作用点有关7．一个成年人受到的重力大约是( )A．6N B．60N C．600N D．6000N8．以下措施中用来减小摩擦的是( )A．上紧缝纫机的皮带 B.在笔头上装上小钢珠，制成圆珠笔C．在纲丝钳口刻上花纹 D.在乒乓球拍上粘上带颗粒的胶皮9. 如图所示是阿基米德原理的验证过程的实验，从实验中可以验证的规律是（）A.浮力与物体的体积和形状及物体的重力三者有关B.浮力与物体排开的液体受到的重力有关C.浮力与物体自身的重力也有关D.与物体在液体中的深度有关，因为液体对物体产生的力是由压力差所造成的。
八年级物理下期末试卷(附答案)
八年级物理下期末试卷考试时间：90分钟试卷满分：100分试卷中g取10N/kg ρ水=1×103kg/m3一、选择题（共20小题，共40分。
每小题给出的选项中，只有一项是符合题目要求的，每小题选对的得2分，错选或未选的得0分。
）1、下列有关力的说法正确的是（）A、要发生力的作用必须两个物体要接触B、力作用在物体上一定使物体发生弹性形变C、力的作用点可以不在物体上D、物体在空中运动，若忽略阻力，物体受到的重力是一个物体产生的2、如图所示，一位同学沿水平方向用75N的力推箱子而没推动，下列说法中正确的是（）A、此同学没推动箱子说明力不能改变物体的运动状态B、此同学的水平推力是人的手发生弹性形变产生的C、此同学没推动箱子说明水平推力小于摩擦力D、箱子对地面的压力是由箱子的重力产生的3、如图所示是建筑工人在砌墙时常常利用的铅垂线，下列有关说法正确的是（）A、铅垂线是利用重力方向一致的原理B、铅垂线的线是与地面垂直的C、铅垂线的线的方向是垂直向下的D、铅垂线的线的方向一定是指向地心的4、锤子的锤头变松了，人们常用撞击锤柄下端的方法使锤子紧套在锤柄上，如图所示。
有关下列说法正确的是（）A、锤子能紧套在锤柄上是因为锤子受到惯性的作用B、若用更大的力撞击锤柄下端使锤头套得更紧是因为增大了锤头的惯性C、无论怎样用力撞击锤柄下端使锤头套紧，但锤头的惯性不变D、在用力撞击锤柄下端使锤头套紧的过程中锤头的惯性可能变小5、如图所示中，F1和F2是物体所受的方向相反的两个力，下列情况下两个力不能平衡的是（）6、如图所示，下列四幅图中属于减小摩擦的是（）7、如图所示中每个小格的边长为2cm，是某中学生双脚站在地面时测得的一只脚鞋底面积，则此同学对地的压强更接近下列哪一个（）A、3.6×104PaB、1.8×105PaC、1.8×103PaD、1.8×104Pa8、某卫生间的地漏结构（由扣碗和存水杯组成）如图所示，下列有关说法中不正确的是（）A、扣碗的作用是隔离垃圾进入下水管和下水道“异味”进入室内B、存水杯装满水时，存水杯是连通器C、当存水杯装满水时，存水杯中的水面是相平的D、当存水杯装满水时，地面上的水被扣碗挡住不能流进下水道9、如图所示，把长20cm左右的饮料吸管A插在盛水的杯子中，另一根吸管B旳管口贴靠在A管的上端。
2009—2010年度八年级物理第二学期期末试卷2
2009—2010年度八年级物理第二学期期末试卷（二）一、选择题：（每小题3分共30分）1、下列实例中，为了增大压强的是（ ）A 、滑雪运动员使用较长较宽的滑雪板B 、将菜刀的锋刃磨得很薄C 、大型平板车下装着许多轮子D 、将铁轨铺在枕木上2、边长为10厘米，重为100牛的正方体，放在面积为1米2的水平桌面中央，则正方体对桌面的压强为（ ）A 、0.1帕B 、1帕C 、100帕D 、10000帕3、如图两个底面积相等的容器中，装有相同深度的同种液体，液体对a 、b 两容器底的压强分别为Pa 、P b ，压力分别为Fa 、F b ，则（ ）A 、Pa ＞P b ，Fa ＞F bB 、Pa<P b ，Fa<F bC 、Pa=P b ，Fa=F bD 、Pa=P b ，Fa ＞F b4、体积相同的铜、铁、铝、木四个小球，放人水中静止后如图所示，其中铝球对容器底部有压力。
已知这几种物质的密度关系是ρ铜＞ρ铁＞ρ铝＞ρ木，则下列判断 正确的是（ ） A ．铝、木两球一定是实心的，铜、铁两球一定是空心的 B ．四个小球的重力关系是G 铜＞G 铁＞G 铝＞G 木 C ．四个小球的质量关系是m 铝＞m 铁＞m 木＞m 铜 D ．四个小球所受浮力关系是F 铜＞F 铁＞F 铝＞F 木5、同一物体浸在甲液体中悬浮，浸在乙液体中漂浮。
比较物体在两种液体中所受浮力F 甲和F 乙的大小，及两种液体的密度ρ甲和ρ乙的大小， 可以确定正确的是（ ）A ．F 甲 = F 乙，ρ甲 ＜ ρ乙B ．F 甲 = F 乙，ρ甲 = ρ乙C ．F 甲 ＜ F 乙,ρ甲 = ρ乙D ．F 甲 ＞ F 乙,ρ甲 ＞ ρ乙6、如图所示，下列器件中属于省力杠杆的是（ ）7、在我国古代，简单机械就有了许多巧妙的应用，护城河上安装的吊桥装置就是一个例子，如上图所示。
在拉起吊桥过程中( )A ．吊桥是省力杠杆B ．A 点是吊桥的支点C ．AB 是吊桥的阻力臂D ．滑轮起到省力的作用8、下列关于机械效率说法正确的是( )A ．机械做功越快，机械率就越高B ．单位时间做功越多的机械，效率越高C ．省力越多的机械，机械效率越大D ．额外功在总功中占的比例越小的机械效率越高 9、使用滑轮组提升重物，能提高机械效率的做法是：（ ）Ａ、增加提升高度；Ｂ、增加滑轮的重量；Ｃ、提起更重的物体；Ｄ、三种说法都对。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
北京市崇文区2009-2010学年下学期初二年级期末考试物理试卷本试卷共五道大题，36道小题。
满分100分，考试时间90分钟。
一、下列各小题均有四个选项，其中只有一个符合题意。
（共24分，每小题2分） 1. 在国际单位制中，电压的单位是A. J （焦）B. V （伏）C. A （安）D. W （瓦） 2. 图1所示的家用电器中，正常工作时的功率最接近1000W 的是3. 第一个发现通电导线周围存在磁场，表明电与磁之间有联系的科学家是 A. 牛顿 B. 欧姆 C. 奥斯特 D. 法拉第4. 下面的装置中，利用电磁感应原理工作的是A. 电磁继电器B. 发电机C. 电动机D. 电磁炉 5. 图2所示的四个电路图中，各开关都闭合后，仅有L 1发光的是6. 图3所示现象中，符合用电安全的是7. 图4中的四个电路中，电源电压U 相同，R 1＜R 2，电路消耗的总功率由小到大的顺序是A. 丁甲乙丙P P P P <<<B. 甲乙丙丁P P P P <<<C. 丙乙甲丁P P P P <<<D. 丁丙乙甲P P P P <<<8. 两只普通的照明灯泡上标有如图5所示字样，为了比较两灯的亮度和耗电情况，将甲、乙两灯分别接入家庭电路中进行观察，若甲灯通电20min，乙灯通电5min，则A. 乙灯较亮，乙灯消耗电能多B. 甲灯较亮，乙灯消耗电能快C. 乙灯较亮，甲灯消耗电能多D. 甲灯较亮，甲灯消耗电能快9. 在图6所示的电路中，闭合开关S，电路正常工作一段时间后，灯L熄灭。
如果电路中只有一处发生在灯L或电阻R上的故障。
现将一调好的电压表并联在灯L两端，则A. 若电压表有示数，一定是电阻R断路B. 若电压表有示数，一定是灯L断路C. 若电压表无示数，一定是电阻R短路D. 若电压表无示数，一定是灯L断路10. 电阻R1、R2串联，已知R1：R2=3：2，则电阻R1、R2的电功率之比为A. 9：4B. 4：9C. 3：2D. 2：311. 一台电动机正常工作时线圈两端的电压为380V，线圈电阻为2Ω，线圈中电流为10A。
这台电动机正常工作1s消耗的电能为W，产生的热量为Q，则A. W=72200J Q=3800JB. W=3800J Q＝3800JC. W＝72200J Q=200JD. W＝3800J Q=200J12. 如图7所示电路，电源电压保持不变，开关闭合后，移动滑动变阻器滑片P到某一位置时，电压表示数是10V，滑动变阻器的功率是10W；移动滑动变阻器的滑片P到另一位置时，电压表示数是5V，此时滑动变阻器的功率是7.5W。
则A. 电源电压为10VB. 电阻R0的阻值为10ΩC. 滑动变阻器的最大阻值为20ΩD. 电路总功率的最大值为20W二、下列各小题均有四个选项，其中至少有两个符合题意。
（共12分，每小题3分。
错选、多选不得分，选不全的得2分）13. 下列说法正确的是A. 地磁场的南极在地理的北极附近B. 电动机将机械能转化成为电能C. 电流周围一定存在着磁场D. 导体的电阻与导体的长度无关14. 图8所示电路中，开关S闭合后，电流表A1、A2的示数相等。
关于三个电阻阻值正确的关系，可能是A. R2=R1≠R3B. R3=R1≠R2C. R3=R2≠R1D. R1=R2=R315. 有三个灯泡L1、L2、L3，它们的额定电压分别是3V、6V，9V。
将它们串联到9V稳压电源上时，它们的实际功率相同。
将它们并联到3V稳压电源上时，下列说法正确的是A. 只有灯L1能正常发光B. 三个灯泡都能正常发光C. 灯L3的额定功率最大D. 三个灯泡的实际功率仍然相同16. 如图9所示电路，电源两端电压保持不变。
闭合开关S，滑动变阻器的滑片P在中点C时，灯L正常发光。
如果移动滑动变阻器的滑片P，可能．．出现的现象是A. P移到B端时，电流表A有示数，但是灯L不发光B. P向B端移动时，电压表V2的示数变大，电流表A的示数变小C. P向A端移动时，电压表V2与电流表A的示数都变小D. P移到A端时，电压表V1和电流表A的示数都为零，电压表V2的示数不为零三、填空题（共20分，每空2分）17. 移动通信是利用电磁波传递信号的，电磁波在空中传播的速度为______m/s。
18. 经验证明：通常情况下，不高于______V的电压对人体是安全的。
19. 电热器是利用电流的______制成的加热设备。
20. 异名磁极相互______。
21. 电磁铁磁性强弱跟______及线圈的匝数有关。
22. 60Ω的电阻与30Ω的电阻并联，总电阻为______Ω。
23. 如果导体两端电压是6V时，通过导体的电流是0.5A，这段导体的电阻是______Ω。
24. 某导体中的电流是0.2A，通电10s电流做功18J，则导体两端的电压是______V。
25. 如图10所示，弹簧下端挂一条形磁体，磁体的下端为S极，条形磁体的正下方有一带铁芯的螺线管。
闭合开关S后，弹簧的长度会______。
（填“伸长”、“缩短”或“不变”）26. 一台电视机在待机状态下的功率约为0.008kW，每天的平均待机时间为20h，那么这台电视机每天由于待机共消耗电能______kW·h。
四、实验探究题（共30分）27. （1）如图11所示，电阻箱的读数为______Ω。
（2）如图12所示，电能表的读数为______kW·h。
（3）如图13所示，电流表的示数是______A。
28. （1）在14图中标出通电螺线管磁场的N、S极。
（2）如图15所示，使用测电笔辨别火线和零线的两种方法中，正确的是______。
（选填“甲”或“乙”）（3）如图16所示的电磁继电器，当控制电路接通时，______灯亮。
（选填“红”或“绿”）29. 如图17所示的家庭电路示意图。
闭合开关S后，发现灯L不亮，检查保险丝没有熔断。
用测电笔分别测试与灯L接口相连接的电线C点和D点时，测电笔的氖管都发光；再用测电笔分别测试火线A点和零线B点时，氖管在测火线A点时发光，在测零线B点时不发光。
如果电路中只有一处故障，应是：______（填字母）。
A. 电灯L断路B. 电灯L短路C. 电线AC段某处断路D. 电线BD段某处断路30. 图18是研究电磁现象的实验，其中研究“通电导体在磁场中受力”的是______图。
图甲是研究______的实验装置。
31. 利用两块电压表和已知阻值的电阻R0测量电阻R x的阻值。
现有满足实验要求的电源、电压表V1和V2。
已连接的部分电路如图19所示。
（1）完成实物电路图的连接。
（2）电压表V1的示数用U1表示，电压表V2的示数用U2表示，请用U1、U2和R0表示R x。
R x＝________________。
32. 小文同学在研究“电流跟电阻阻值之间的关系”时，设计了如图20所示电路。
通过调节滑动变阻器使电阻箱两端电压保持不变，改变电阻箱接入电路的阻值从而改变电流。
记录的实验数据如下表所示。
请对表格中的数据进行分析，归纳得出电流与电阻阻值之间的关系式：____________。
33. 实验小组的同学们利用图21甲所示电路进行如下的实验研究。
（1）断开开关S3，闭合开关S1和S2，通过多次调节滑动变阻器，读出相应的电压表和电流表示数，根据测量数据绘制成如图乙的U－I关系图象。
由图象分析，可计算出定值电阻的阻值R＝______Ω。
（2）断开开关S2，闭合开关S1、S3，通过多次调节滑动变阻器，测量相应的小灯泡L 两端的电压和通过小灯泡L的电流，根据测量数据绘制成如图丙的U－I关系图象。
若小灯泡L的额定电压为2V，可计算出小灯泡L的额定电功率为______W。
34. 实验桌上有如下器材：符合实验要求的电源一个、电流表和电压表各一只、滑动变阻器一个、电阻箱一个（电阻箱的符号）、开关一个、导线若干。
要求从实验桌上选取适当器材，设计实验证明：“当电阻两端电压保持不变时，电阻消耗的电功率与该电阻的阻值成反比。
”请画出实验电路图，写出实验步骤，并设计实验数据记录表。
（1）电路图：（2）实验步骤：五、计算题（共14分）35. 如图22所示电路，电源电压和灯丝电阻都不变，灯L 1上标有“6V 3W ”字样，当闭合开关S 后，灯L 1恰能正常发光，通过干路的电流为1.5A 。
求：（1）灯L 1的电阻。
（2）通过灯L 1的电流。
（3）灯L 2的功率。
（4）电路中的总电阻。
36. 如图23所示电路中，R 1、R 2为两个定值电阻，小灯泡上标有“6V 3W ”字样。
当开关S 1、S 3闭合，S 2断开时，电流表示数为I ，电压表示数为U 1；当S 2、S 3闭合，S 1断开时，小灯泡正常发光，电流表示数为I ＇，电压表示数为U 2。
已知2:3U :U ,4:3I :I 21=='。
（设电源电压保持不变、灯丝电阻不随温度变化）求： （1）定值电阻R 1、R 2的比值。
（2）电源电压。
（3）当开关S 2闭合，S 1、S 3都断开时，电路的最大电功率为P 。
滑动变阻器的滑片在a 点时，电路消耗的电功率为P a ，P ：P a =3：1。
求滑片在a 点时滑动变阻器接入电路的阻值。
【试题答案】三、填空题（共20分，每空2分） 17. 8103⨯ 18. 36 19. 热效应 20. 吸引 21. 电流（大小、强弱） 22. 2023. 1224. 9 25. 缩短 26. 0.16（2）甲 （3）绿（2）102x U /R U R =①电压表、电流表调零，按电路图将各元件接入电路中；，调整滑动变阻器到适当位置，测出变阻箱和通过变阻箱的电流I 1，并把电阻箱接入电和测量的电压U 、电流I 记录在表格中。
5.0V 6/W 3=A 5.0A 5.1=-W 6A =4A 5.1/=Ω1Ω=12W3)V 6222R I U '= 3R 31==点时，等效电路如图4。
Ω+Ω126)V 9(2Ω+Ω+126R )V 9(a 2。
